Type d'appareil	Lecteur DVD Audio/Vidéo
Formats supportés	DVD, CD, CD-R, CD-RW
Sorties audio	Analogique stéréo, numérique coaxiale
Sorties vidéo	Composite, S-Video, composante
Résolution vidéo	Jusqu'à 1080i
Compatibilité régionale	Multi-région ou région spécifique (Non précisé)
Formats audio pris en charge	Dolby Digital, DTS, PCM
Contrôle à distance	Oui
Affichage	Écran LED
Alimentation	AC 220-240V, 50/60Hz
Dimensions (LxHxP)	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Lecture programmée, répétition, avance rapide
Matériau du boîtier	Métal
Consommation électrique	Non précisé

FOIRE AUX QUESTIONS - RDV-1062 ROTEL

Que faire si le ROTEL RDV-1062 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché sur une prise fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est activé. Si l'appareil ne s'allume toujours pas, essayez de remplacer le fusible.

Comment résoudre les problèmes de lecture des CD ?

Assurez-vous que le CD est propre et exempt de rayures. Vérifiez également que le format du CD est compatible avec le lecteur. Si le problème persiste, essayez de réinitialiser l'appareil.

Pourquoi le son est-il déformé ou de mauvaise qualité ?

Vérifiez les connexions des câbles audio pour vous assurer qu'elles sont bien en place. Assurez-vous également que l'égaliseur et les réglages de volume sont correctement configurés.

Comment effectuer une réinitialisation d'usine sur le ROTEL RDV-1062 ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez le bouton d'alimentation enfoncé pendant environ 10 secondes jusqu'à ce que le logo s'affiche. Confirmez la réinitialisation lorsque vous y êtes invité.

L'appareil ne reconnaît pas ma clé USB, que faire ?

Vérifiez que la clé USB est formatée au format FAT32, car d'autres formats peuvent ne pas être pris en charge. Assurez-vous également que les fichiers audio sont dans un format compatible avec l'appareil.

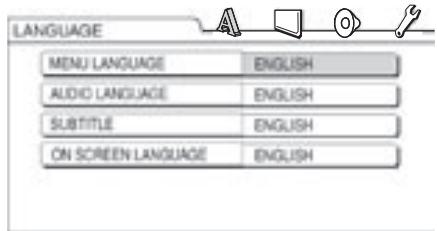

Comment changer les réglages de la langue sur le ROTEL RDV-1062 ?

Accédez au menu des paramètres en appuyant sur le bouton 'Setup' de la télécommande. Naviguez jusqu'à l'option 'Langue' et sélectionnez la langue souhaitée.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles de la télécommande sont chargées et installées correctement. Si la télécommande ne fonctionne toujours pas, essayez de la réinitialiser en retirant les piles pendant quelques minutes.

Comment mettre à jour le firmware du ROTEL RDV-1062 ?

Téléchargez la dernière version du firmware depuis le site officiel de ROTEL. Suivez les instructions fournies pour installer la mise à jour sur votre appareil via USB.

MODE D'EMPLOI RDV-1062 ROTEL

Manuel de l'utilisateur

Gebruiksaanwijzing

Bedienungsanleitung

RDV-1062

DVD Audio/Video Player

Lecteur de DVD Audio/Video

DVD-audio/videospeler

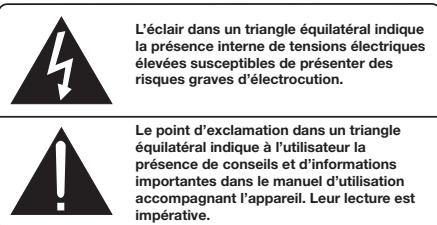

Instructions importantes concernant la sécurité

ATTENTION: Il n' y a à l'intérieur aucune piece susceptible d'être modifiée par l'utilisateur. Veuilleux toujours consult un technician/agree pour toute intervention interne, qu'elle qu'elle soit.

ATTENTION: Pour réduire tout risque d'électrocution, ne pas exposer l'apparéel à l'humidité. Eloignez l'apparéel de toute source de ruissèlement ou élaboussure. Ne pasposer dessus des objets remplis de liquide, comme un vase, etc. Ne laisssez aucel objet étranger pénéter à l'intérieur. Si cela était le cas, débranchez immédiement l'apparéel de son alimentation secteur. Faîtes-le ensuite immediatement vérifier par un technienien qualifié et agréé.

Tous les conseils de sécurité et d'installation doivent être les avant de faire fonctionner l'appareil.

Conserve soigneusement ce livre pour le consulter à nouveau pour de futures références.

Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

L'appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.

Ne pas utiliser cet apparéil près d'une source d'eau ou humide.

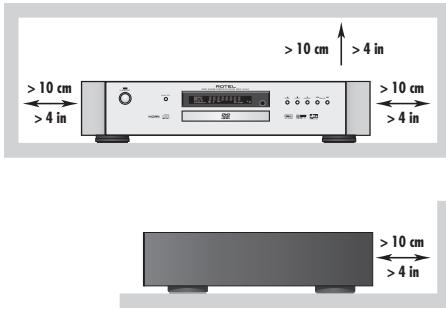

L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner, c'est-à-dire avec un espace libre d'une dizaine de centimétres autour de lui. Il ne doit pas être posé sur un fautueil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouies d'éaporation; ou place dans un meuble empêchant laonne circulation d'air autour des orifices d'éaporation.

Cet apparéil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d'autres apparéils (y compris amplificateurs de puissance) produit de la chaleur.

L'appareil doit être branché sur une prise d'alimentation du type et de la tension d'alimentation indiquée sur sa face arrête.

Brancher l'appareil uniquement grâce au cordon secteur fourni, ou a un modele équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre (troisième broche de la prise) si celle-ci est présente. Si la prise n'est pas conforme à celles utilisées dans sua installation électrique, consultez un electricien/agree. Ne pas utiliser de cordon rallongne.

Prendre garde à ce que ce cordon d'alimentation ne soit pas pince, écrase ou détiéorer sur tout son trajet, à ce qu'il ne soit pas mis en contact avec une source de chaleur. Verifiéz soignement la bonne qualité des contacts, à l'arrête de l'apparéil comme dans la prise murale.

Si l'appareil ne doit pas etre utilisependant une longue pereiode,la prise secteur sera debranchee.

Si I'appareil ne doit pas etre utilisependant une longue periode, ou pendant un orage, la prise secteur sera debranchee.

L'appareil doit être immédiatement êtreint, débranché puis returné au service après-vente agreé dans les cas suivants:

Le cable secteur ou sa prise ont ete endommagés.
- Un objet est tombé, ou du liquide a coule à l'intérieur de l'appareil.
L'appareil a ete exposé à la pluie.
- L'appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées.
L'appareil est tombé, ou le coffret est endommagé.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

ATTENTION!

Pour réduire les risques d'électrisation, d'incendie, etc.:

1. Ne jamais oeter de vis, le capot supérieur ou toute partie du chassis de l'appareil.
2. Ne pas exposer l'appareil à la pluie ou à l'humidité.
3. Ne pas toucher le cable d'alimentation ou ses prises avec des doits humides.

IMPORTANT

CONCERNANT LES APPAREILS UTILISANT UNE TÉTE LASER

1. APPAREL LASER CLASSE 1

1. DANGER: Présence d'un rayon laser invisible lorsque le capot est enlevé. Éviter toute exposition directe avec ce rayon laser.
2. ATTENTION: Ne pas eter le capot supérieur. Il n'y a d'intérieur aucune piece susceptible d'être modifie ou changee par l'utiliser; confiet faue toute reparation a un technician agre.

CAUTION	-LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM.
ATTENTION	-RAYONNEMENTER LASER EN CAS D'OUVERTURE. NE PAS REGRDER DANIS LE FAISCEAU.
VORSICH	-LASERSTRALHUNG, WENNA BOECKUNG GEÖFFENET. NICTT IN DEN STRAHL BLUKEN.
ADVARSE	-LASERSTRALING VED ÅBNING. SE IKKI IND I STRALEN.
ADVARSE	-LASERSTRALING NAR DEKSEL APNES. STIRR IKKI IINI I STRALEN.
VARYING	-LASERSTRALING NAR DENNA DEL AR ÖPPNAD. STRRA EU INI STRALEN.
VARO!	AVATTAESAQ OLET ALTTINA LASERSATEYILLYL. ALA TÜUOTA SATESEEN.
注意	- 当打开这里会出现激光，请不要直视激光。
注意	- ご本文にとレーダー光が出来。レーダー光をそのまえお願いいたします。いります。

Remarque

Le branchement COMPUTER I/O ne doit être effectué que par un technicien compétent et/agree uniquement

Information FCC

Cet appeareil a ete teste afin de vérifier sa conformite avec les normes minima des appeareils numériques de classe B, suivant l'article 15 des normes FCC. Ces normes garantissent une protection suffisante contre les interfrences, dans le cadre d'une utilisation domestique. Cet appeareil genere, utilise et peut rayoner des fréquences radio et peut, s'il n'est pas utilisé selon les conseils prodigues dans ce manuel d'utilisation, causer des interfrences avec les communications radio.

Il n'y a cependant aucune garantie que ces interférences n'intervienspond dans certaines installations. Si vous notez la presence de parasites sur la radio ou la télévision (détectées par la mise sous et hors tension de l'appareil), vous pouvez essayer d'éliminer ces interférences en essayant une des procédures suivantes:

• Réorientez ou déplacez l'antenne de réception (TV, radio, etc.)
  Augmentez l'eloiignement physique entre le recepteur en cause et l'appareil.
• Branchez les autres maillons sur une prise secteur différente de celle sur laquelle est branché le récepteur.
• Consultez votre revendeur, ou un technician spécialiste de ces questions de réception radio/TV.

Attention

Cet apparéil répond aux normes de l'article 15 de la FCC sous les conditions suivantes : 1) Cet apparéil ne doit pas causeur d'interférence très sensible. 2) Cet apparéil doit pouvoir accepter n'importe qu'elle interférence externe, y compris celles dues à une utilisation fortuite.

Tous les apparêls Rotel sont concus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et Electroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordres barre par une croix indique la compatibilité avec ces directives, et le fait que les apparêls peuvent être correctement recyclées ou traités dans le respect total de ces normes.

Ce symbole signifie que cet appeil bénéficia d'une double isolation électriche. Le branchement d'une mise à la masse ou à la terre n'est pas nécessaire.

Installé l'appareil sur une surface plane et rigide, suffisamment solide pour supporter son poids. Ne I'installé pas sur un support mobile qui pourrait basculer.

• Cet apparéil utilise une technologie de protection des droits de copyright protégée par des brevets U.S. et d'autres droits pour le respect de la propriété intellectuelle. L'utilisation de cette protection doit être autorisée par Macrovision, et n'est prévue que pour un usage dans le cercle de famille, sauf autorisation spéciale expresse de Macrovision. La modification du fonctionnement de ce système de protection est interd it et puni par la loi.
• Fabriqué sous licence de Dolby Laboratories. « Dolby » et le symbole du double-D sont des marques déposées de Dolby Laboratories.
• « DTS » et « DTS Digital Out » sont des marques déposées de Digital Theater Systems, Inc.
  DivX, DivX Ultra Certified et les logos associés sont des marques déposées de DivX, Inc., et sont utilisés sous licence.
• Les apparciels agrésés Official DivX® Ultra Certified lisent toutes les versions de video DivX® (y compris le DivX® 6), avec lecture améliorée des fichiers DivX® et DivX® Media Format.

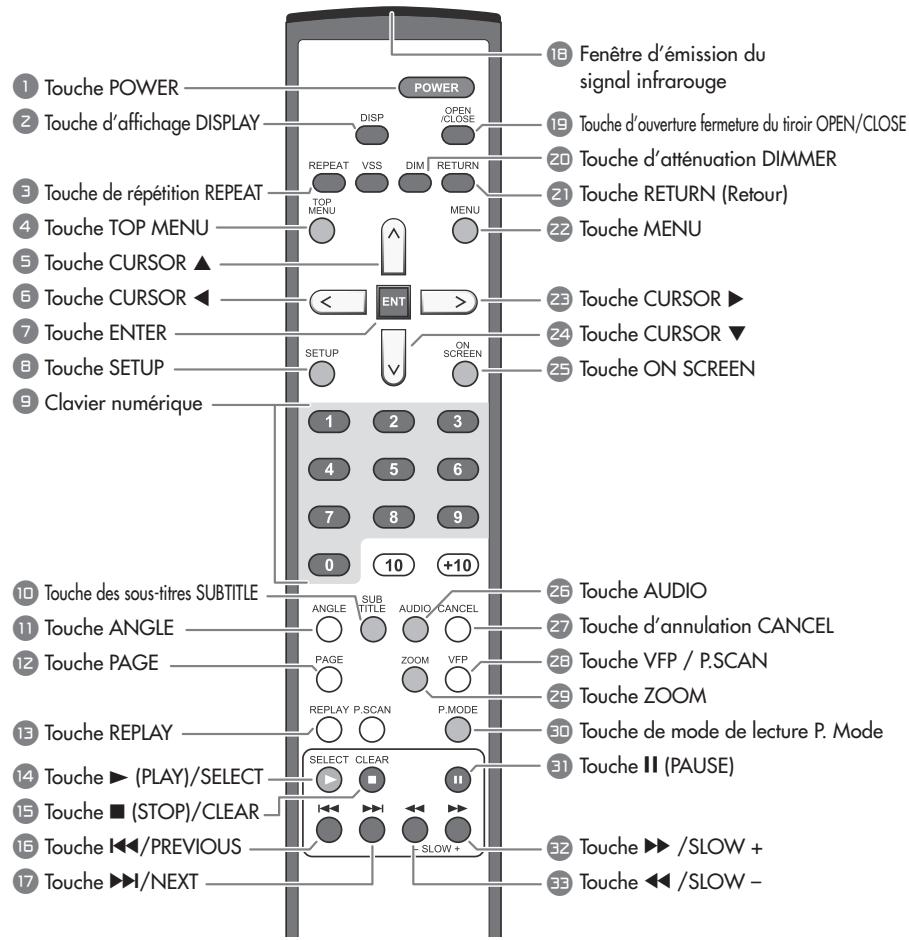

Figure 1 : Telecommande RR-DV99

Cette télécommande est également livrée avec des apparéils autres que le RDV-1062, ce qui explique que certaines de ses touches soient inopérantes avec cet apparéil.

1 Touche POWER

Pressez cette touche pour allumer ou eteindre le RDV-1062 (mise en veille).

Touché d'affichage DISPLAY

Pressez cette touche pour modifier les informations visibles dans l'afficheur.

3 Touche de répétition REPEAT

Permet de commuter le RDV-1062 entre les différents modes de répétition disponibles.

4 Touche TOP MENU

Pressez cette touche pour acceder immidiatement au menu principal permettant de selectionner les scènes sur un disque.

5 Touche CURSOR ▲ et

6 Touche VOLUME + /CURSOR

Permettent de selectionner une option d'un menu ou de l'affichage sur I'ecran, ou de modifier un parametre dans ces menus.

Touche ENTER

Pressez cette touche pour confirmer et accepter les différents réglages dans les menus ou affichages à l'écran.

8 Touche SETUP

Permet d'acceder au menu des réglages Setup et de désirir les réglages pour le choix de la langue affichée, la vente, l'audio et plusieurs autres options de fonctionnement.

9 Clavier numérique

Ce clavier numérique permet d'entrez directement le numero d'une plaque ou d'un titre.

10 Touche des sous-titres SUBTITLE

Permet d'afficher à l'écran les sous-titres, d'en seLECTIONner un ou de les supprimer (en lecture d'un DVD Video).

1 Touche ANGLE

Modifie l'angle de prise de vues en lecture de DVD, si celui-ci présente une telle option dans sa conception.

12 Touche PAGE

Vous permet de selectionner les images fixes disponibles, en lecture d'un DVD Audio. Cette touche permet de passer d'une image a une autre.

13 Touche REPLAY

Une pression sur cette touche permet de revoir les 10 secondes de sequence precedente sur un DVD.

14 Touche (PLAY)

Démarre la lecture du disque chargé.

Permet de revenir aux chaprites, titres ou plages précédentes (Previous) ou suivantes (Next). Une pression maintainue sur cette touche permet de faire defiler rapidement vers les scènes précédentes ou suivantes.

Également utilisée pour la sélection des pages d'un menu à l'écran (VCD et SVCD uniquement).

16 Fenêtre d'émission du signal infrarouge

Pointez cette fenetre vers le récepteur infrarouge de l'appareil à télécommander.

19 Touche d'ouverture fermeture du tiroir OPEN/CLOSE

Ouvre ou ferme le tiroir de chargement du disque.

20 Touche d'atténuation DIMMER

Permet d'eteindre ou de régler la luminosité de l'afficheur.

Touche RETURN (Retour)

Permet de revenir au menu précédent en lecture de type PCB, pour les disques SVCD/Video CD.

22 Touche MENU

Permet d'afficher les différents menus présents sur le disque.

2 Touche CURSOR 24 Touche CURSOR

Permettent de selectionner une option d'un menu ou de l'affichage sur I'ecran, ou de modifier un parametre dans ces menus.

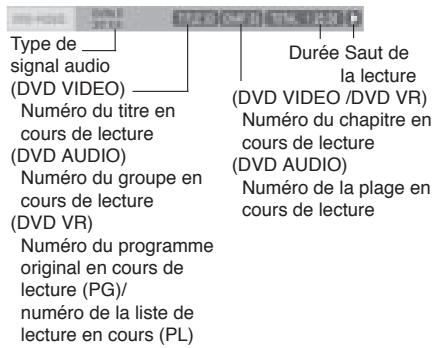

25 Touche ON SCREEN

Permet d'afficher la barre du statut de fonctionnement en cours (Status bar) sur l'écran du télévisuer.

25 Touche AUDIO

Permet deCHOISIR parmi les differentes options des pistes sonores,pendant la lecture.

27 Touche d'annulation CANCEL

Pressez cette touche pour retarder des sélections d'une liste de lecture programmée.

26 Touche VFP/P. SCAN

La fonction VFP « Video Fine Processor » est utilisée pour régler les propriétés de lecture video, accessible via cette touche : luminosité, contraste, etc.

Presse et maintenance la pression (2 secondes) pour selectionner un signal de sortie compatible avec votre téléviseur - NTSC, NTSC mode progressif, PAL ou PAL mode progressif.

29 Touche ZOOM

Pressez cette touche pour agrandir l'image sur I'écran.

3 Touche de mode de lecture P. Mode

Presse cette touche Play Mode pour désir entre mode de lecture classique, lecture avec programmation ou lecture en mode aléatoire.

3 Touche II (PAUSE)

Met la lecture en pause.

32 Touche /SLOW+ 33 Touche /SLOW-

Pendant la lecture, permet de faire avancer ou reculer celle-ci, avec plus ou moins d'accelération, par pressions successives. Si la lecture a été mise en pause au préalable, fait défibrer le disque en modérélenti et non plus accéléRED.

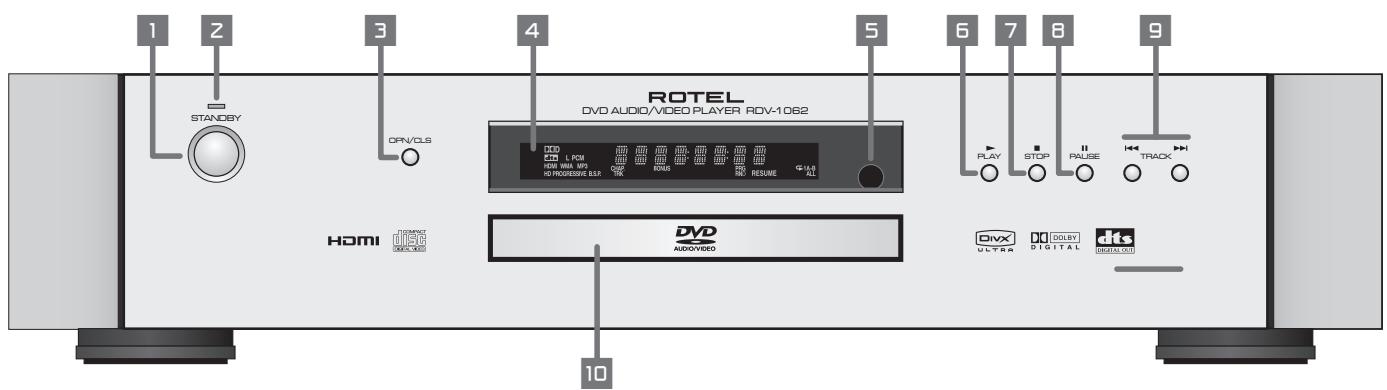

Figure 2 : Commandes de la face avant

1 Touche de mise en veille STANDBY

Allume ou eteint I'appareil (mise en veille Standby).

2 Indicateur de mise en veille STANDBY

S'allume lorsque l'appareil est branché sur le secteur et en mode de veille Standby. Lorsque l'appareil est allumé, l'indicateur STANDBY est éteint.

Ouvre ou ferme le tiroir de chargement du disque.

4 Afficheur

Affiche les différents indicateurs et informations concernant le fonctionnement actif du RDV-1062.

5 Capteur infrarouge

Reçoit le signal infrarouge en provenance de la télécommande.

6 Touche (PLAY)

Démarre la lecture. Est également utilisée comme touche SELECT pour la fonction PCB des Video CD.

7 Touche (STOP)

Stoppe la lecture. Est également utilisée pour effacer toutes les plages programmées dans une lecture avec programmation.

8 Touche II (PAUSE)

Met la lecture en pause.

Permettent de passer à la plage, le titre ou le chapitre précédent ou suivant. Également utilisées pour la sélection des pages d'un menu à l'écran (DVD Video/Video CD).

Une pression maintainue sur une des touches pendant la lecture permet l'avance ou le retard rapides.

Tiroir du disque

Permet de charger le disque dans l'appareil.

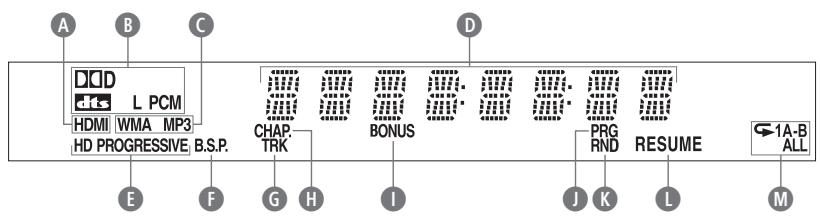

Figure 3 : Afficheur en façade

A Indicateur de connexion HDMI
Indicateur de format numérique
Indicateurs du format de fichier
Fenêtre multi-informations
Indicateurs Progressive Scan et TV HD
Indicateur de possibilité d'affichage d'image fixe
Indicateur de plage (track)
Indicateur de chapitre (chapter)
Indicateur de presence d'un contenu Bonus
Indicateur de lecture programmée
Indicateur de lecture en mode aléatoire (random)
Indicateur «Resume» (reprise de la lecture)
Indicateurs des modes de répétition

Sommaire

Instructions importantes concernant la sécurité .. 22

Remarque 22

Information FCC 22

Attention 22

Figure 1: Telecommande RR-DV99 23

Figure 2:Commandes de la face avant 24

Figure 3: Afficheur en façade 24

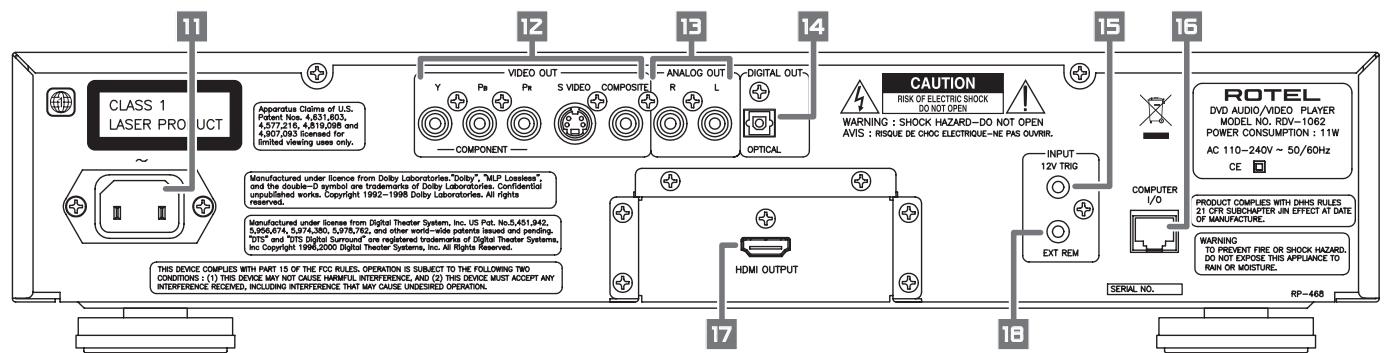

Figure 4: Branchements en face arrêté 26

Au sujet de Rotel 25

Au sujet de ce manuel. 25

Au sujet du RDV-1062 26

Précautions 26

Installation 26

Branchements audio/vidéo 26

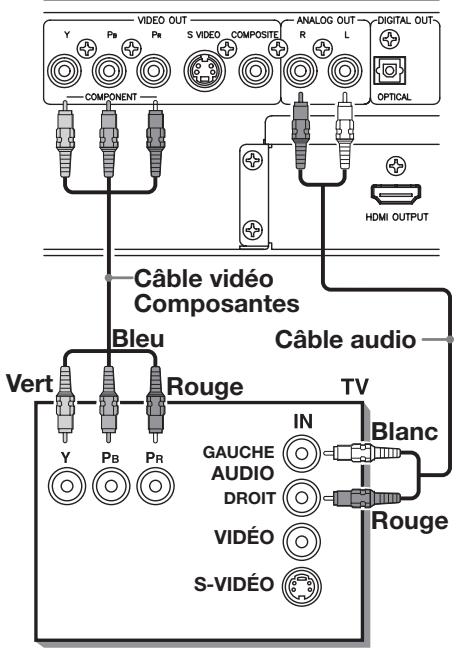

Branchement sur le téléviseur en video Composantes 27

Branchement HDMI 27

Branchement sur le télévisuer en video composite 27

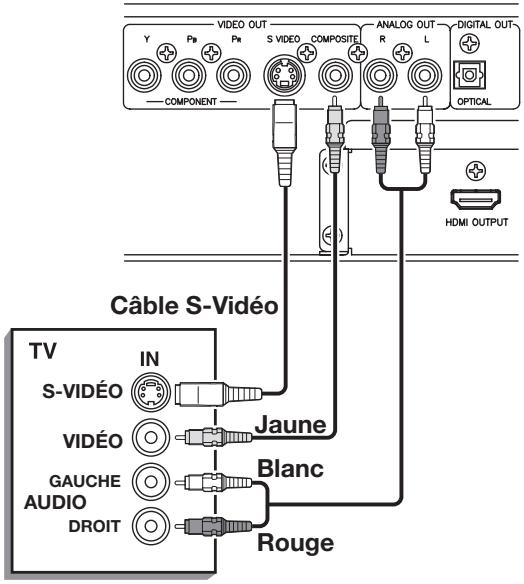

Branchement sur le télévisuer en video S-Video 27

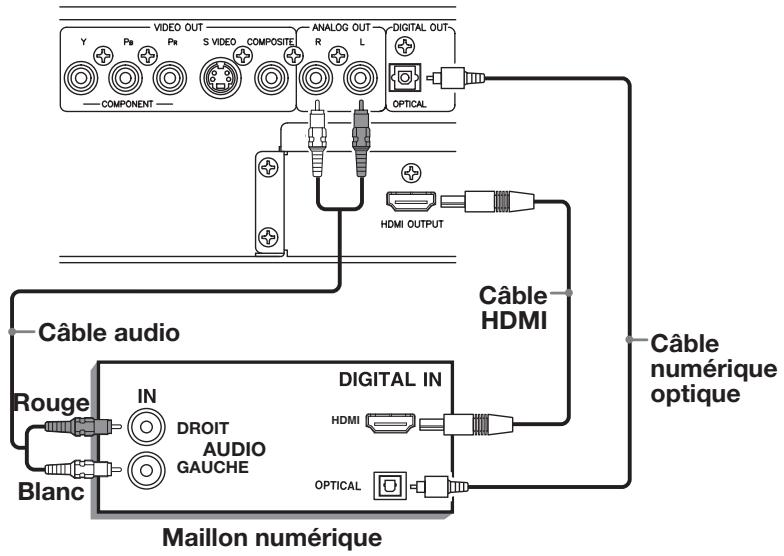

Branchement sur un système audio avec entrée numérique 28

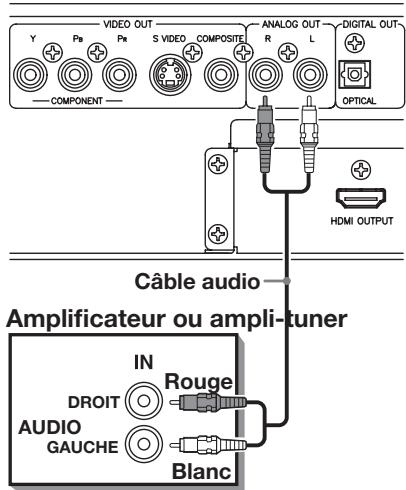

Branchement sur un amplificateur ou ampli-tuner audio 28

Branchement du cable secteur 29

Prise secteur 11 29

Telecommande RR-DV99 29

Installation des piles 29

Précautions pour le bon usage des piles 29

Utilisation de la télécommande 29

Clavier numérique sur la télécommande 29

Prise de télécommande externe Remote In 18 29

Prise de commutation 12V TRIGGER 15 29

Computer I/O 15 29

Types de disques lisibles 30

Notes concerning les disques 30

Icène indiquant un fonctionnement impossible 30

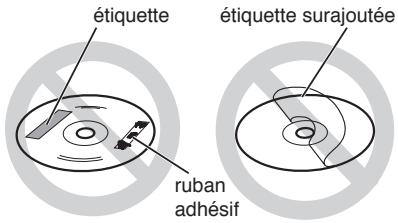

Disques non lisibles 30

Notes concerning la copie de disques 31

Sur la protection des disques contre la copie 31

Sur le système de protection anti-copie 31

Soin et entretien des disques 31

Les codes régionaux des disques DVD Video.... 31

Réglage initial 31

Allumage du RDV-1062 31

Messages affichés 31

Régler le type de signal de sortie 31

Selectionner les différences 32

Modifier la luminosité de l'afficheur 32

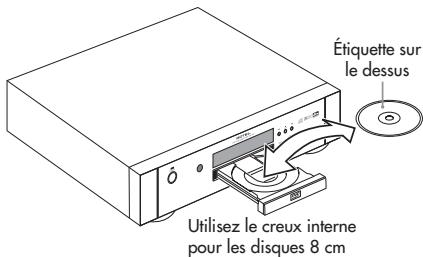

Lecture d'un DVD ou un CD 32

Menu à l'écran (On-Screen) 32

Sélection d'une plage/chapitre via le clavier numérique 32

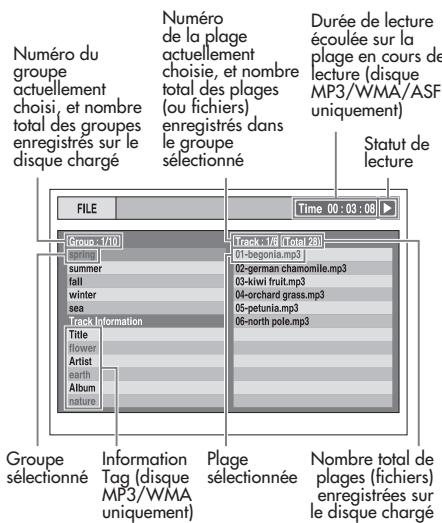

Lecture des autres types de disques 32

Icones à l'écran 32

Afficheur 33

Disque DVDVIDEO/DVD VR 33

Disque DVD AUDIO/VCD/SVCD/CD 33

Disque MP3/WMA/WAV 33

Disque ASF/MPEG1/MPEG2/DivX 33

Disque JPEG 33

Autres fonctions de commande des disques..... 33

Mise en pause de la lecture 33

Lecture en vitesse rapide, en avant ou en arrête 33

Lecture au ralenti 33

Passer au début ou à la fin d'un morceau 33

Répétition instantanée One Touch Replay 34

Déplacement par intervalles de 5 minutes 34

Lecture image par image 34

Rependre la lecture 34

Autres fonctions de lecture 34

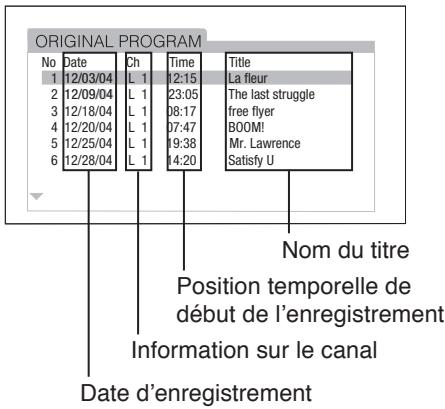

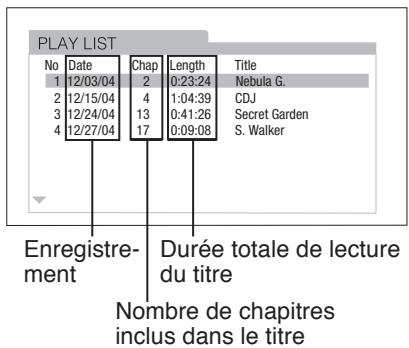

Selection d'une plage sur le menu à l'écran 34

Lecture en mode aléatoire 35

Lecture en mode de répétition 35

Répartition A-B 35

Autres fonctions 36

Selection de la langue des sous-titres (SUBTITLE) 36

Modifier la langue ou la piste sonore (AUDIO) 36

Selection de l'angle de prise de vue (ANGLE) 36

Agrandissement de I'image (zoom) 36

Réglage de la qualité de l'image (VFP) 36

Affichage d'images fixes (BSP) 37

Menu et barre des menus (Status Bar) 37

Fonction de la barre des menus 37

Recherche par mode temporel (Time) 38

Réglage des préférences 38

Menu Langue 38

Menu Image 38

Menu AUDIO 39

Menu Autres 39

Entretien du RDV-1062 39

Nettoyage de I'appareil et du tiroir 39

Condensation 39

Verrouillage du tiroir 40

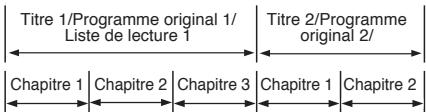

Structure des disques 40

DVDVIDEO/DVD VR 40

DVD AUDIO 40

VCD/SVCD/CD 40

Disques MP3/WMA/JPEG/ASF/MPEG1/MPEG2 40

Information complémentaire sur les disques .... 40

Problèmes de fonctionnement 41

Allumage 41

Fonctionnement 41

Image 41

Autres 41

Si des problèmes persistent 41

Codes des langues 42

Tableau de fonctionnement des sorties numériques. 42

Spcifications 42

Au sujet de Rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintainant plus de 45 ans. Pendant toutes ces années, leur passion ne s'est jamais émoussaee et tous les membres de la famille se sont toujours battus pour fabriquer des appeareils presentaient un exceptionnel rapport musicalite-prix, suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en equipo réduite, écouteant et peaufinant soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres deCHOISIR n'IMPORTE quels composants dans le monde entier, uniquely en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs Britanniques ou allemands, des transistors japonais ou americains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation sociale des apparciels Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célibres, ceux qui écoute nt de la musique quotidiennement. Leurs commentaires restent immubables : Rotel propose toujours des mailons à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercise pour l'achat de cet apparéil, et souhaite qu'il vous apporte de nombreuses heures de plaisir musical.

Au sujet de ce manuel

Tout au long de ce manuel d'utilisation, les commandes et fonctions du RDV-1062 sont identifiées par des lettres et chiffres dans des cercles ou carrés grisés. Les nombres dans des cercles comme ② identifiable des commandes de la télécommande RR-DV99.

Les nombres dans des carrés comme 9 identifient des éléments des faces avant ou arrêt de l'appareil.

Des lettres dans des carrés comme A identifient des éléments de l'afficheur de la façon de l'appareil.

Dans le chapitre concernant le fonctionnement, certaines descriptions ne s'appliquent qu' a certains types de disques. Les disques concernés sont alors indiqués par des symboles, tels que DVD VIDEO

Au sujet du RDV-1062

Nous vous remercions pour l'acquisition de ce lecteur DVD Rotel RDV-1062. Utilisé dans le cadre d'une installation audio/video de très haute qualité, il vous assurera des années de plaisir.

Le RDV-1062 est un des maillons les plus complets que vous puissiez ajouter à votre système audio/véo. En plus des disques DVD Video, le RDV-1062 peut dire les CD audio et video et reconnaître une grande variété de formats. Il offre un très grand nombre de fonctions et commandes.

Fonction Angle*

Vous pouvezCHOIsir l'angle de prise de vues si plusieurs angles sont enregistrres sur le DVD lu.

Fonction Zoom

Vous pouvez agrandir des parties de l'image.

Contrôles Video Fine Processor (VFP, ou processeur video avancé)

You pouvez regler les principales composantes de l'image video, en fonction du programme lu ou de vos préférences personnelles.

Son numérique de très haute qualité

Vous bénéficiaz du son numérique de laffective qualite possible, Dolby Digital, PCMLineaire,MPEG multicanal ou DTS (DigitalTheater Systems).

Fonction Surround*

Cet apparéil est compatible avec les standards Dolby Digital surround et DTS surround.

Son et sous-titres multilingues* Voussousyselectionner une langue sous-titres particuliers, en fonction dproposés sur chaque disque DVD.

Lecture de différents disques

Le RDV-1062 reconnait et lit les CD audio et video aussi bien que les DVD Audio et DVD Video.

Affichage à l'écran

Plusieurs pages de menus très compréhensibles s'affichent à l'écran pour faciliter l'utilisation de l'appareil.

• Fonctions disponibles uniquement avec les disques DVD.

Précautions

Veuillez lire très soigneusement ce manuel d'utilisation, et notamment les instructions concernant la sécurité. Il vous indique tout ce qu'il faut savoir pour utiliser parfaitement ce lecteur de DVD, mais aussi pour bien l'ensemble de votre système. Si vous vous posez ensuite encore des questions, veuillez contacter votre revendeur agrée Rotel, qui se fera un.Plaisir d'y repondre.

Conserve le carton d'emballage du RDV-1062 et tous ses composants. Il constitue le meilleur moyen pour transporter l'appareil dans le futuro, sans risque de détérioration.

Conservez aussi soigneusement la facture d'origine. Elle sert de preuve de la date d'achat, ce qui vous sera très utile dans l'éventualité de

la nécessité d'un return en service après-vente, pour bénéficier de la garantie.

Enregistrez votre appareil directement en ligne, sur Internet, à l'adresse :

Mais conservez tout de même soigneusement.
votre facture d'achat, necessaire si vous devez
faire jouer la garantie.

Installation

Posez le RDV-1062 sur une surface plane, sèche et pas trop pris d'une source trop chaude ou trop froide (entre 5^ et 35^ ). Ne l'exposez pas aux rayons directs du soleil. Évitez les endroits trop poussières. Ne le place pas trop pris du téléviseur, ou la où il risque d'être exposé à de fortes vibrations (pres du caisson de grave, par exemple). Pour garantir saonne ventilation, conservez tout autour du chassin un espace suffisant, comme indiqué page 2 dans les instructions concernant la sécurité.

Branchements audio/ video

NOTE: Ne branchez pas la prise d'alimentation secteur tant que tous les autres branchements audio/video n'ont pas eté totally effectuels. Ne branchez ou débranchez ensuite aucun cable sans avoir au préalable débrancher l'alimentation secteur du RDV-1062.

Lisez très soigneusement les manuels d'instruction des autres appareils que vous comptez utiliser avec le RDV-1062, afin de vous assurer

Figure 4 : Branchements en face arrêté

11 Prise maje d'alimentation secteur Pour brancher le cable d'alimentation secteur.

12 Prises de sortie video YouTube OUTPUT Sorties pour le signal video aux formats video composite, S-Video et video Composantes.

13 Prises de sortie audio analogiques ANALOG OUTPUT

Sorties analogiques audio gauche et droite.

14 Prise de sortie numérique optique OPTICAL DIGITAL OUTPUT

Fournit le signal numérique en sortie de l'appareil, pour envoi vers un processeur ou un ampli/amplitur audio-video capable de le écoder.

15 Prise d'entrée commutation 12V Trigger

Le RDV-1062 peut être activé via un signal de commutation 12 volts envoyé par un préamplificateur Rotel.

16 Prise entrée/sortie ordinateur Computer I/O

Prise à ne brancher et utiliser que par un personnel qualifié.

17 Prise de sortie HDMI

Fournit des signaux video et audio de très haute qualite, pour les téléviseurs Equipes d'une prise d'entrée HDMI correspondante.

16 Entrée télécommande externe « Ext Rem In »

Cette prise est très utile si l'appareil est installé dans un meuble, rendant son capteur infrarouge invisible de l'extérieur.

qu'ils sont bien compatibles. Si vous avez la moindre incertitude, n'hésitez pas à contacter votre revendeur/agréé Rotel.

Il se peut que vous ayez besoin de changer le réglage concernant le type de diffuseur utilisé (paramètre « Monitor Type »). Voir le Menu Image, dans le chapitre consacre aux réglages des Préférences, plus loin dans ce manuel.

Branchement sur le téléviseur en video composite

Branchez la sortie COMPOSITE VIDEO 12 sur l'entrée video composite correspondante de votre téléviseur. Branchez les sorties audio analogiques ANALOG AUDIO 13 sur les entrées audio correspondantes de votre téléviseur. Un cable est fourni pour ces branchements.

Si vous téléviseur ne possède qu'une entrée audio monaurale au lieu d'une paire stéreo, vous devrez utiliser un cable adaptateur en « Y » pour brancher les deux sorties du RDV-1062 sur cette unique entrée.

Vous augmenterez considérablement la qualité d'écoute en branchant ces sorties audio sur un système audio Haute Fidélité séparé. (Voir le chapitre suivant).

Branchement sur le téléviseur en video S-Video

Si vous telèviseur bénéficia d'une entree au standard S-Video, branchez la sortie S-VIDEO du RDV-1062 sur cette entrée, en utilisant un cable S-Video spécifique. Vous obtiendrez ainsi une image de qualite supérieure à la liaison video composite.

NOTES : Ne branchez pas simultanément un cable en S-Viséo et un autre en video Composantes. La lecture correcte pourrait en être affectée.

Branchez le lecteur de DVD directement sur le téléviseur. Ne le faites pas transiter par un magnétoscope, sous peine de voir apparaitre des distorsions sur l'image. Un branchement sur un téléviseur combiné avec un magnétoscope peut également entraîner une détérioration de l'image.

Branchement sur le téléviseur en video Composantes

Si vous teléviseur bénéficia d'une entrée au standard video Composantes (YUV), vous obtiendrez les valeurs performances video possibles en utilisant cette entrée. Branchez les sorties VIDEO COMPONENT du RDV-1062 sur ces entrées. Le cable nécessaire n'est pas fourni. Assurez-vous de ne pas intervertir les trois cables, entrée/sorting « Y » sur « Y», « PB » sur « PB » et « PR » sur « PR »

NOTES : Lorsque vous utilisez ces sorties video Composantes, ne branche pas de cable S-Video. Les entrées video Composantes de certains téléviseurs sont au standard BNC (les prises BNC sont des connecteurs coaxiaux avec bague externe de verrouillage). Dans ce cas, des adaptateurs de prises ou un cable spécial seront nécessaires.

Lorsque you utilisez les sorties video Composantes sur un diffuseur au double standard NTSC/PAL, vous pouze utiliser le mode de balayage progressif de l'image Progressive Scan du RDV-1062, pour une image moins scintillante. Voir la section P.SCAN de ce manuel.

Branchement HDMI

Ce type de connexion ne possède pas d'illustration. Il s'agit en effet d'une connexion simple et directe entre la prise de sortie HDMI 17 du RDV-1062 et la prise d'entrée correspondante du téléviseur. Ce type de connexion fournit une image video de très haute qualité, et transporte également le signal audio.

NOTE : Branchez une des sorties VIDEO OUT 12 de l'appareil directement sur l'entrée correspondante du téléviseur. Un branchement transitant par un magnétoscope peut entraîner une dépréciation sensible de l'image, car la majorité des disques est protégée contre la copie.

Branchement sur un système audio avec entrée numérique

Vou puevez améliorer la qualité sonore en branchant la sortie numérique optique OPTICAL DIGITAL OUTPUT 14 ou HDMI OUTPUT 17 du RDV-1062 sur l'entrée audio numérique correspondante du téléviseur ou d'un amplificateur. Le signal audio numérique stéreo sera automatiquement transféré. Si vous branchez l'appareil sur un décembre Dolby Digital ou DTS (ou un amplificateur avec ces décodeurs intégrés) via un cable adapté, vous bénéficierez du son Surround de très haute qualité permis par ces formats.

Lorsque you realisez une connexion numérique, toujours la doubler par les branchements analogiques correspondants 13, car certains types de disques ne savent pas tirer parti d'une liaison purement numérique, via les sorties DIGITAL OUTPUT.

Avec une connexion numérique, les réglages du menu « Preference » COMPRESSION et DOWN MIX (voir plus loin) sont désactivés. Les réglages de ces circuits sont alors effectués à partir du décodeur.

NOTE IMPORTANTE CONCERNANT UNE LIAISON NUMÉRIQUE :

Le réglage concernant la sortie audio numérique (Digital Audio Output) dans le menu à l'écran des préférences audio « Audio Preferences » doit être correctement effectué suivant que vous utilisez une liaison numérique ou pas. Dans le cas contraire, un bruit fort peut être génére sur ces sorties, susceptible d'endommager les enceintes acoustiques. Avant d'utiliser le RDV-1062 avec un branchement numérique, vérifie bien que la sortie appropriée, optique ou par coaxial, a bien eté selectionnée. Voir les informations concernant le Menu Audio, dans le chapitre de ce manuel concernant les réglages des Préférences.

NOTE : Plier un cable numérique optique sous un angle très fort peut l'endommager définitivement. Utilisez de tels cables avec soin.

Certsains cables optiques presentent un manchon de protection sur leurs prises. Assurez-vous que vous avez bien ete ces manchons avant de tenter de brancher le cable!

Branchement sur un amplificateur ou ampli-tuner audio

Vous obtiendrez une(Meilleure qualite sonore en reliant les sorties audio analogiques du RDV-1062a un amplificateur ou ampli-tuner Haute Fidelite et un utilisant ainsie des enceintes acoustiques independantes,plutot que les hautparleurs integres du téléviseur.

Branchez les prises de sortie audio AUDIO OUTPUTS du RDV-1062 sur n'importe qu'elle entree Haut Niveau ( comme AUX, DVD, CD, etc.) de l'amplificateur ou ampli-tuner.

Branchement du cable secteur

Prise secteur

Le mieux est de brancher le RDV-1062 directement dans une prise murale polarisée deux broches. Evitez d'utiliser un cable rallonge.

Votre RDV-1062 se configure automatiquement en fonction de la vente alimentation sector, de 110 volts à 240 volts, 50/60 Hz. Aucun réglage n'est nécessaire.

Branchez le cable secteur fourni dans la prise adéquate AC INPUT de la face arrêté. Puis une fois tous les branchements audio et video réalisés, insérez la prise à l'autre extrémité dans une prise secteur murale.

NOTE: Si vous doivent taper pendant une longue période, il est vivement recommandé de débrancher tous les apparciels audio et video.

Observe les précautions suivantes :

• Ne pas brancher ou débrancher le cordon secteur avec des mains mouillées.
• Débranchez le cordon secteur si vous quittez votre domicilependant une longue période.
• Lorsque vous débranchez le cordon de la prise murale, toujours tirer sur la prise, jamais sur le cable lui-même.
• Débranche l'appareil avant de le nettoyer.
• Débranchez l'appareil avant de le déplacer.
• Ne pas endommager, modifier, tordre ou tirer sur le cable secteur. Cela peut le déterminer gravement, avec risque d'incendie, électrocution ou autres accidents. Si le cordon est endommagé, contactez immédiatement votre revendeur agrée Rotel pour qu'il vous en fournisse un autre.
• Ne rien poser de lourd sur l'appareil ou son câble secteur, sous peine de risque d'incendie, électrocution ou autres accidents.

Télécommande RR-DV99

Installation des piles

Le logement des piles se trouve au dos de la télécommande. Insérez trois piles AAA dans la télécommande en respectant la polarité suivant les indications graves (« + » et « - ») dans le réceptacle des piles. Replacez ensuite le couvercle de ce département.

Ces piles durent environ six mois en utilisation normale. Si le fonctionnement de la télécommande commence à doivent erratique, replaces les piles.

Précautions pour le bon usage des piles

Observe les précautions suivantes pour une utilisation correcte des piles. Une mauvaise utilisation peut réduire leur durée de vie, elles peuvent même brûler ou leur contenu couler dans la télécommande.

• Retirez les piles de la télécommande si vous n'utilise pas celle-ci pendant une longue période.
• Retireez les piles mortes et respectez les dispositions légales pour leur destruction.
• Ne jamais laisser des piles mortes dans la télécommande. Ne les conservez pas, ne les mélangez pas avec des piles neuves, ne les jetez pas au feu.
• Ne jamais toucher le liquide coulant d'une pile.
• Ne mélangez jamais des piles neuves et anciennes, ou des piles de type différent lorsque vous les remplacez.

Utilisation de la télécommande

Utilisez la télécommande en la pointant vers le récepteur en façade du RDV-1062. La télécommande peut ne pas fonctionner correctement si elle est utilisée trop loin de l'appareil, ou sous un angle trop ouvert par rapport au récepteur.

La télécommande peut également ne pas fonctionner correctement si le récepteur infrarouge en façade est exposé à une lumière très forté, celle directe du soleil, par exemple.

Pour des résultats optimaux,aucun obstacle ne doit venir masquer le trajet entre I'emetteur de la telecommande et le recepteur de la face avant.

Clavier numérique sur la télécommande

De nombreuses fonctions peuvent se faire par pression directe sur les touches du clavier numérique de la télécommande (1 à 9) RR-DV99

1. Les examples ci-dessous vous donnent quelques examples de seLECTION :

5: 5

15: (+10) (1) (5)

Prise de télécommande externe Remote In 18

La prise mini-jack 3,5 mm (reprises REM IN) recoit les signaux de commandes infrarouge sur un récepteur infrarouge conforme aux normes industrielles. Cette caractéristique est utile si l'appareil est installé dans un meuble, avec son capteur infrarouge masqué; le récepteur externe le replacera. Consultez votre revendeur agrée Rotel pour les informations concernant ces récepteurs infrarouge externes, et le câblage approprié de la prise mini-jack correspondante.

Prise de commutation 12V TRIGGER

Le RDV-1062 peut être allumé et être int par l'intermédiaire d'un signal de commutation 12 volts. L'entrée repérée 12V TRIG accepte une tension (continue ou alternative) comprise entre 3 et 30 volts. Lorsqu'un cable est branché sur cette prise et qu'une telle tension est présente, le lecteur de DVD s'allume. Si la tension de commutation est coupée, l'appareil se met en mode de veille Standby. La diode en façade reste allumée, mais l'afficheur s'éteint et l'appareil n'est plus actif. Consultez votre revendeur/agree Rotel pour de plus amples renseignements sur le câblage correct du cable à utiliser dans cette prise.

Computer I/O 15

Le RDV-1062 peut être commandé par un ordinateur équipé d'un logiciel de contrôle des installations audio. Ce contrôle s'effectue en envoyant des codes de commande depuis l'ordinateur via un cable série RS-232.

L'entrée COMPUTER I/O offre les reseaux de connexions nécessaires sur la face arriere. Elle accepte les prises modulaires au standard RJ-45 8 broches comme celles couramment utilisées dans le câblage Ethernet 10-BaseT UTP.

Pour d'autres informations sur les connexions, le câblage, le logiciel et les codes de commande utilisés pour le contrôle par ordinateur pour le pilotage du RDV-1062, contactez votre revendeur agréé Rotel.

Types de disques lisibles

Cet apparéil lit les types de disques suivants :

DVD Video	DVD VIDEO TM	DVD VIDEO*
DVD Audio	DVD AUDIO/VIDEO"	DVD AUDIO"
(2 canaux uniquement)
VCD	COMPACT DISC DIGITAL VDEO	Video CD
SVCD	COMPACT DISC SUPER VDEO	VIDEOS CD
CD	COMPACT DISC DIGITAL AUDIO
CD-R	COMPACT DISC DIGITAL AUDIO Recordable
CD-RW	COMPACT DISC DIGITAL AUDIO ReWritable

Le RDV-1062 peut également dire les disques suivants, gravés à partir d'un enregistreur de CD ou de DVD :

	CD-R/CD-RW	DVD-R	DVD-RW
Audio CD	✓	X	X
VCD/SVCD	✓	X	X
MP3/WMA/WAV	✓	✓1	✓1
JPEG	✓2	✓1	✓1
DVD Video	X	✓	✓
DVD Audio	X	✓	✓
DVD VR	X	✓	✓
ASF	✓	✓1	✓1
MPEG1/MPEG2	✓2	✓1	✓1
DivX	✓	✓1	✓1

Ces disques doivent être « finalisés » après leur enregistrement.

1 Enregistrés sous le format UDF Bridge.
2 Le RDV-1062 peut ne pas dire les fichiers de taille trop elevée.

Notes concernant les disques

• Avec certains disques DVD VIDEO, le RDV-1062 peut démarrer automatiquement leur lecture des qu'ils ont été insérés dans le tiroir.
  L'imagpe peut parfois etre de mauvaise qualite, a cause de defaults inherents au disque lui-meme.
• Avec certains disques, tout ou partie des fonctions décrites dans ce manuel peuvent être impossibles.

Notes concernant les disques enregistrables

• Certains disques graves peuvent être illisibles à cause de leurs caractéristiques propres, des conditions particulières de leur enregistrement, ou parce qu'ils sont endommagés.
• Il est possible de dire les disques DVD+R/+RW, gravés au format DVD VIDEO et finalisés. L'indication « DVD » sur l'afficheur de la face avant s'allume quand un disque +R/+RW est charge dans le tiroir.
• Le RDV-1062 peut dire les disques CD-R et CD-RW gravés avec le respect de la norme « ISO 9660», et les disques « multisessions » (jusqu'à 12 sessions).
• Les disques Super Audio CD (SACD) compatibles avec les lecteurs de CD traditionnels sont également lisibles.
• Le RDV-1062 peut lire indifféremment des disques NTSC ou PAL. Lorsque le disque est enregistré en PAL, il subit une conversion automatique en NTSC pour sa sortie.

NOTE: Si un disque est sale ou rayé, ou presente des caractéristiques de gravure inhabituelles, le RDV-1062 peutmettre un temps considérable à tenter de litre et reconnaître son contenu. Dans certains cas, il peut ne pas dire ces disques.

En lecture de certains DVD VIDEO, DVD AUDIO, VCD ou SVCD, le fonctionnement du RDV-1062 peut légèrement différer de celui décrit dans ce manuel. Cela est dû à des diversités dans le mode de programmation de certains disques, leur propre structure, et ne constitue pas un mauvais fonctionnement de l'appareil.

Note complémentaire sur les disques lisibles :

Parce que le RDV-1062 est capable de dire plusieurs formats de disques, et parce que différents formats de fichiers peuvent aujourd'hui être graves sur ces différentes disques, il existe plusieurs raisons pour lesquelles la lecture d'un disque peut partager certains problèmes. Voir le paragraphe « Information complémentaire sur les disques » à la fin de ce manuel, pour de plus amples informations à ce sujet.

Icône indiquant un fonctionnement impossible

Avec certains disques, le RDV-1062 ne peut accomplir certaines fonctions. Par exemple, certains disques n'acceptent pas la recherche rapide en avant/arriere, ou la lecture au ralenti. Lorsque vous pressez une touche de la télécommande et que le RDV-1062 ne peut accomplir la commande correspondante, l'icone «Invalid Operation» (opération impossible) apparait sur l'écran du téléviseur. Certaines fonctions peuvent aussi ne pas être disponibles sans apparition de cette icône.

Disques non lisibles

Le RDV-1062 ne peut pas dire les disques dont la liste suit. Si vous tentez de dire ces disques, un bruit parasite peut être envoyé sur les sorties audio, avec le risque d'endommager irrémédiablement vos enceintes acoustiques.

DVD-ROM (sauf avec des fichiers MP3/WMA/JPEG/ASF/MPEG1/MPEG2)
DVD-RAM
CD-ROM
- CD-I (CD-I Ready)
Photo CD
SACD,etc.
- Des disques endommagés ou qui ne sont pas de diamètre ou d'épaisseur standard (c'est-à-dire autres que les disques ronds de 8 ou 12 cm de diamètre).
- Les disques graves non finalisés.
- Les disques de forme irrégulière, ou avec des étiquettes adhésives collées sur n'importe laquelle de leurs deux faces. La lecture de tels disques peut endommager le RDV-1062.
- Les disques représentant des étiquettes n'était pas totally intégrées dans le corps même du disque.

Notes concernant la copie de disques

Sur la protection des disques contre la copie

Lisez et respectez les lois contre la copie intellectuelle avant de tenter d'enregistrer sur DVD, VCD, SVCD ou CD. L'enregistrement d'oeuvres protégées par copyright vous met en infraction vis-à-vis de la loi.

Sur le système de protection anti-copie

Les DVD préenregistrés sont protégés par un système de protection anti-copie. Lorsque vous tentez de brancher le RDV-1062 sur un magnétoscope, ce système de protection empêche toute lecture correcte du DVD.

Soin et entretien des disques

Une manipulation et un stockage corrects des disques sont très importants. Si un disque est sale, rayé ou déformé, la lecture tant du son que de l'image peut s'en couver notamment affectée.

Manipulation

• Pour éviter d'endommager le disque, ne touche jamais sa surface.
• Ne collez pas d'étiquette ou de bande adhésive sur un disque, sur sa surface gravée comme du côté de son étiquette.

Stockage des disques

• Conserve les disques dans leur coffret. Un emplement des disques nus les uns sur les autres peut suffire à les endommager irrémédiablement.
• Ne posez pas les disques dans des endroits où ils sont exposés à la lumière directe du soleil, des températures élevées ou une forte humidité. Évitez de les laisser dans une voiture!

Nettoyage des disques

• Nettoyez régulierèment les disques avec un chiffon doux et sec, du centre vers le bord. Si un disque est difficile à nettoyer, humectez très légèrement le chiffon avec de l'eau pure.
• N'utilise jamais de nettoyeur spécial pour disque, de petrole, d'alcool ou d'agent antistatique quel qu'il soit.

Les codes régionaux des disques DVD Video

Tous les lecteurs de DVD et disques DVD Video obéissent à des restrictions dues à un code régional. Cet apparéil ne peut donc dire que les disques DVD Video du Code (numéro) de la région indiquée sur sa face arrière.

Voici des exemples des logos utilisés pour indiquer un lecteur de DVD (ou un disque) lisible pour la Région « 1 » (ou toutes les zones régionales).

NOTE: Sur certains DVD ou CD Video, le contenu même du disque ne permet pas une lecture selon les instructions containues dans ce manuel. Voir alors les explications portées sur la jaquette de ces disques.

Si vous tentez de dire un DVD VIDEO dont la région ne correspond pas à celle de l'appareil, l'inscription « REGION CODE ERROR ! » apparait sur l'écran du téléviseur, et la lecture ne démarre pas.

Réglage initial

Allumage du RDV-1062

Dès que le RDV-1062 est branché sur une prise secteur, l'indicateur de mise en veille STANDBY 2 de la face avant est immédiatement activé. Pressez la touche STANDBY de la façade 1, ou la touche POWER 1 de la télécommande pour allumer l'appareil et son afficheur en face avant 4.

Messages affichés

L'in des messages suivants peut apparaître en bas de l'écran à l'allumage du RDV-1062 :

NOW READING - (En cours de lecture) - le RDV-1062 est en train de dire les informations contenues sur le disque. Ne tentez pas de modifier quoi que ce soit tant que ce message est affché.

REGION CODE ERROR! (Erreur du code régional!) – Le disque que vous tentez de dire est d'un code régional différent de celui pour lequel le lecteur est prévu. Le disque ne peut donc être lu).

NO DISC - pas de disque dans le tiroir

OPEN - ouverture du tiroir

CLOSE -fermeture du tiroir

CANNOT PLAY THIS DISC—Lecture de ce disque impossible – Apparait quand le disque inséré est illisible par l'appareil.

Régler le type de signal desorting

Le RDV-1062 et le téléviseur associé étant tous deux allumés, et la lecture d'un disque stoppe, pressez et maintenez la pression sur la touche VFP/P.SCAN de la télécommande pendant au moins deux secondes. Le type de signal courant sélectionné s'affiche alors.

Si nécessaire, presse les touches / 623 pour selectionner le type de signal video le moins adapté au téléviseur. Puis presse la touche ENTER 7. Le signal video choses s'affiche quelques instants.

Au sujet des signaux de sortie

Les可以选择 sortie et de résolution video sont indiqués ci-dessous.

Lorsque « AUTO » est sélectionné, l'appareil désoit la résolution maximum en fonction du téléviseur branché.

NTSC (NT) ne s'applique que pour les téléviseurs originaires d'Amérique du Nord. PAL est utilisé par la majorité des autres pays mondiaux.

Que vous téléviseur soit au standard PAL ou NTSC, vous pouvez selectionner le mode de balayage entrelacé INTERLACE (« NTSC » ou « PAL ») ou progressif PROGRESSIVE (« NTSC PROG » ou « PAL PROG »). Le mode progressif PROGRESSIVE présente une qualité d'image supérieure, mais seuls les nouveaux téléviseurs à haute performance peuvent l'accepter.

Toutes les résolutions ne sont pas disponibles via toutes les prises de sortie video.

Vidéo Composantes: NTSC 480p, PAL 756p

S-Viséo, video composite: NTSC 480i, PAL 576i

Sortie HDMI : toutes les résolutions sont disponibles.

Si vous n'êtes pas sur de votrechoix, consultez leur revendeur agreé Rotel.

Notes concernant le signal de sortie

• L'image peut présenter une certaine distorsion pendant une certaine période de temps après avoir pressé la touche ENTER. Ce n'est pas un défaut de fonctionnement du système.
• Certains téléviseurs haute définition et signaux à balayage progressif ne sont pas compatibles avec cet apparéil. Dans ce cas, l'image lui à partir d'un DVD VIDEO peut sembler manquer de naturel. Passez alors en mode de balayage entrelacé INTERLACE.
• Mème en cas de débranchement du cable d'alimentation secteur du DVD, le type de signal video choisi reste stocké en mémoire.

Sélectionner les préférences

Voir le chapitre « Réglage des Préférences » plus loin dans ce manuel pour modifier les réglages concernant le choix des langues, les options de réglage de l'image video, et autres options.

Modifier la luminosité de l'afficheur

Pour modifier la luminosité de l'afficheur de la façade, pressez la touche DIMMER de la télécommande. À chaque nouvelle pression sur cette touche, la luminosité de l'afficheur change de la manière suivante :

Lecture d'un DVD ou un CD

Presse la touche OPEN/CLOSE 3 de la télécommande pour ouvrir le tiroir de charge-ment du disque. Placez un disque dans le tiroir, etiquette sur le dessus. Placez les petits disques 8 cm dans le logement central en creux.

Pressez de nouveau sur cette touche pour reférer le tiroir. Puis pressez PLAY 14 5. Pour arreter la lecture du disque, pressez (STOP) 15 7.

NOTES: Ne tentez pas d'insérer un disque illisible (Voir plus haut le chapitre concernant Les types de disques lisibles.)

Lorsque vous placez un disque dans le tiroir, assurez-vous qu'il est bien dans son logement moulé. Sinon, le disque pourrait être endommagé lors de la fermeture du tiroir, ou bien vous ne pourriez plus ensuite retirer le disque du RDV-1062.

Menu à l'écran (On-Screen)

Après chargement d'un disque DVD VIDEO, SVCD ou Video CD, un menu apparait normalement à l'écran. Depuis ce menu, vous pouvez sélectionner directement diverses options proposées dans celui-ci.

Pour les DVD VIDEO

1 Pressez une ou plusieurs des touches ▲▼▲

5 24 6 23 pour selectionner l'option désirée.

2 Pressez ENTER 7. Le RDV-1062 commence la lecture à partir de l'option selectionnée.

Vous pouvez également utiliser le clavier numérique de la télécommande pour sélectionner une scène précise. Tapez le numéro de la scène voulue, puis pressez ENTER. Le RDV-1062 démarre la lecture à partir de cette scène.

Sélection d'une plage/chapitre via le clavier numérique

Presse les touches du clavier numérique pour selectionner le numero d'une plage/chapitre. Reportez-vous au paragraphe « Clavier numérique de la télécommande ». Cette méthode peut toutefois ne pas fonctionner avec certains disques.

Lecture des autres types de disques

Une fois le disque charge dans le tiroir, un menu à l'écran s'affiche. L'exemple illustré ci-dessous est celui du menu apparaissant lorsqu'on insère un disque avec fichiers MP3. Avec un disque JPEG, le mot « File » (fichier) apparait sur la droite en lieu et place du mot « Track » (plageusicale).

Pressez les touches 5 pour selectionner un Groupe. Puis pressez la touche pour vous déplacer vers la liste des plages (fichiers). Utilisez de nouveau les touches pour selectionner la plage/fichier voulu. Les touches du clavier numérique ? peuvent également etre utilisées pour entrer directement le numero de cette plage ou de ce fichier. Puis pressez (PLAY) 14 ou ENTER 7.

Lorsqu'un disque comportant des images JPEG est chargé, une pression sur la touche (PLAY) entraîne le démarrage d'un « diaporama » pour le visionnage des images. Chaque image est alors affichée à l'écran pendant 3 secondes. En pressant la touche ENTER, on n'affiche que l'image seLECTIONnée.

Icones à l'écran

Pendant la lecture d'un disque, vous pourrez voir des Icônes en surimpression sur l'image. Elles ont la signification suivante :

Apparait au début de la lecture.
Apparait lors d'une mise en pause.
Apparait au début d'une lecture en accélééré, dans un sens ou dans l'autre.
Apparait au début d'une lecture au ralenti.
S'affiche au début d'une scène enregistrée sous plusieurs angles de prises de vue. (Voir plus loin le chapitre consacre à la Sélection de l'angle d'une scène).
OD S'affiche au début d'une scène enregistrée dans plusieurs langues disponibles. (Voir plus loin le chapitre consacre au Changement de la piste sonore ou de la langue).

S'affiche au début d'une scène enregistrée avec plusieurs sous-titres disponibles. (Voir plus loin le chapitre consacre au Changement de la langue des sous-titres).

Le disque ne peut accepter la commande que vous venez de demander.

Afficheur

Les informations presents dans l'afficheur changent, suivant le type de disque charge et le mode de fonctionnement du RDV-1062.

Disque DVD VIDEO/DVD VR

• Pressez la touche DISPLAY ② pour voir le numéro du Titre et du Chapitre. Pressez de nouveau cette touche pour revenir au mode d'affichage standard.

Si une liste de programmation de lecture a ete effectue, elle s'affiche :

• Pressez la touche DISPLAY ② pour voir le numéro du Titre et du Chapitre. Pressez de nouveau cette touche pour revenir au mode d'affichage de la liste programmée.

Disque DVD AUDIO/VCD/SVCD/ CD

• Lorsqu'un disque DVD Audio est en lecture, une pression sur la touche DISPLAY ② affiche le numero du Groupe et de la Plage en cours de lecture. Pressez de nouveau cette touche pour revenir au mode d'affichage standard.
• Lorsqu'un disque VCD ou SVCD avec fonction PBC est en lecture, l'indication « PBC » s'affiche en lieu et place de la durée écoulée.

Disque MP3/WMA/WAV

• Pressez la touche DISPLAY ② pour voir le numéro du Groupe et de la Plage en lecture. Pressez de nouveau cette touche pour revenir au mode d'affichage standard.
  L'indicateur WMA s'allume lorsqu'un fichier WMA est en cours de lecture. Il n'y a pas d'indicateur WAV.

Disque ASF/MPEG1/MPEG2/ DivX

Lorsqu'un disque ASF est en lecture

• Presse la touche DISPLAY ② pour voir le numéro du Groupe et de la Plage en lecture. Presse de nouveau cette touche pour revenir au mode d'affichage standard.

Disque JPEG

Lorsqu'un disque est en lecture

• Pressez la touche DISPLAY pour voir le numéro du Groupe et du fichier en lecture. Pressez de nouveau cette touche pour revenir au mode d'affichage standard.

Autres fonctions de commande des disques

Mise en pause de la lecture

DVD VIDEO

DVD AUDIO

DVD VR

VCD SVCD

CD

MP3 WMA

JPEG

ASF	MPEG1 MPEG2

Pourmetre en pause la lecture en cours, pressez simplementla toucheII (PAUSE) 31

Lecture en vitesse rapide, en avant ou en arrête

Pendant la lecture, pressez les touches 33 32. À chaque nouvelle pression sur ces touches, la vitesse de défilament en avant ou en arrêté augmente. Pressez la touche (PLAY) 14 pour revenir à un mode de lecture normal.

Pendant la lecture, pressez et maintenez la pression sur les touches PREVIOUS/NEXT 15/17. La recherche en avant ou en arrêté continue tant que vous maintainez la pression sur une de ces touches.

Les vitesses obtenues varient en fonction du type de disque en lecture. De plus, pendant une recherche rapide, le son peut devenir saccadé ou être totalement coupé.

Lecture au ralenti

-(images animées uniquement)

Un disque étant mis en pause, pressez les touches 33 32. À chaque pression sur une de ces touches, la vitesse du ralenti augmente, dans un sens ou dans l'autre. Pressez II (PAUSE) 31 pour arreter cette lecture au ralenti. Ou pressez (PLAY) 14 pour revenir à la lecture normale.

Aucun son ne peut etre entendu pendant une lecture au ralenti. En mode de defilement ralenti inverse, il est normal que l'image soit saccadée. Avec des disques VCD, SVCD ou DVD VR, le ralenti n'est possible que dans le sens de defilement normal de la lecture.

Passer au début ou à la fin d'un morceau

-[images animées uniquement]

Pour passer directement au début ou à la fin d'un morceau (ou d'un chapitre ou d'un fichier), le disque étant en lecture, pressez les touches PREVIOUS/NEXT 15 17.

Pendant la lecture d'un disque MP3/WMA/JPEG/ASF, pressez NEXT 17 ou 24 pour dire le fichier suivant, ou pressez PREVIOUS 15 ou 5 pour dire le fichier precedent.

Cette possibilité peut ne pas fonctionner avec tous les disques.

Répetition instantanée One Touch Replay

Lorsqu'un disque est en lecture, pressez la touche REPLAY 13. La lecture reprend alors automatiquement 10 secondes avant la position où elle se trouvait.

Cette fonction ne permet toute fois pas de revenir à la plage précédente. Elle peut ne pas fonctionner avec tous les disques.

Déplacement par intervalles de 5 minutes

Avec le type de disques indiqué ci-dessus, vous pouvez avancer ou reculer dans la lecture par intervalles d'environ 5 minutes. Pendant la lecture du disque, pressez les touches

Ces intervalles sont automatiquement assignés par rapport au début du fjichier en lecture. Vous ne pouvez pas ainsi repasser au fjichier/scène précédent ou suivant celui en lecture. Cette possibilité peut ne pas fonctionner avec tous les disques.

Lecture image par image

La lecture du disque étant mise en pause,
presse II (PAUSE) 31 plusieurs fois de suite.
À chaque nouvelle pression sur II (PAUSE), la
lecture passée sur l'image (fixe) suivante.

Reprendre la lecture

Lorsque la lecture a ete arrete apres que la lecture d'une selection ait ete dejà commencée, vous pouez reprendre automatiquement la lecture la ou elle a ete arrete.

NOTE: Cette fonctionappeleeResume doit etre activee au prealable pour fonctionner. Aller dans le paragraphe « Menu Prefrences/sous-menuAutres » de ce manuel pour ce faire.Vous pourrez aussi desactiver totalement cette fonction si vous le préférez.

Pendant la lecture d'un disque, pressez STOP 15 une seule fois. Pressez PLAY 4 pour reprendre la lecture la où vous venez de l'arrête. Si vous pressez STOP deux fois de suite, I'indication « RESUME » disparait de l'afficheur et l'endroit où la lecture vient de s'arrêté est effacé de la mémoire de l'appareil.

• La position de reprise de la lecture peut être très légèrement différente de l'endroit où elle a été arrêtée.
• Cette position est conservée en mémoire même si l'on est le RDV-1062.
• Cette fonction est désactivée en mode de lecture programmée ou aléatoire.
• Les可以选择 de langue, de sous-titres et d'angle de vue sont parallèlement mis en mémoire en même temps que la position d'arrêt de lecture.
• Cette position est effacée si l'on ouvre le tiroir de chargement du disque.

Autres fonctions de lecture

NOTE : certaines fonctions disponibles dépendant également de la résolution videooCHOISIE

Selection d'une plage sur le menu à l'écran

Pressez la touche MENU 2 ou TOP MENU 4 pour afficher le menu à l'écran. Note : avec un disque DVD Audio, seule la touche TOP MENU doit être utilisée. Tous les disques ne proposent pas de menu à l'écran.

Presse les touches Curseur ▲▼▲▶ 5 24 6 23 pour selectionner une plage précise d'un DVD Video ou Audio. Ou utilisez le clavier numérique de la télémande pour entrer directement son numero.

Si le menu à l'écran possède plus d'une page, pressez NEXT ⑰ ou PREVIOUS ⑮ pour changer éventuellesment de page. Note : cela ne s'applique qu'aux disques VCD et SVCD.

Une fois la plage ou scene voulue seLECTIONnée, pressez la touche ENTER ⑦. Sur certains disques, la lecture peut demarrer sans avoir a presser la touche ENTER.

Pressez la touche TOP MENU 4 pour afficher le programme original ou pressez la touche MENU 22 pour afficher la liste de lecture. Note : tous les disques ne possèdent pasforcément de liste de lecture.

Programme original

Liste de lecture

Presse les touches ▲▼ 5 24 pour désir le titre voulu. Puis pressez ENTER 7.

Lorsque vous sélectionnez le programme original en utilisant la touche TOP MENU, la lecture démarre sur le titre sélectionné, puis continue sur les suivants. Lorsque vous sélectionnez la liste de lecture en pressant la touche MENU, seul le titre sélectionné sera lu.

Lecture programme

Vous pouvez programmermer jusqu'à 99 plages ou chapitres à dire dans un ordre spécifique. La même plage ou le même chapitre peut être programmé plusieurs fois.

Le disque étant à l'arrêt, pressez la touche P.MODE 30. L'indication « PROGRAM » apparait dans l'afficheur.

Presse les touches du clavier numérique pour programmermer votre sélection. Voir le paragraphe « Clavier numérique de la télécommande »

Pour la programmation d'un DVD Vidéo :

• Choisissez le numéro de titre, puis le número du chapitre.

Pour la programmation d'un disque DVD AUDIO/MP3/WMA :

• Choisisse le numéro de plage.

Pour la programmation d'un disque VCD/SVCD/CD :

• Choisissez le numéro de plage. Quand vous aurez terminé votre programmation, la durée totale de celle-ci sera affichée.

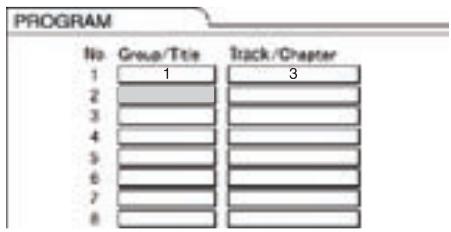

Exemple :

Menu à l'écran pour la programmation d'un DVD Video.

• Si vous tentez de programmer plus de 99 chapitres ou plages, l'indication « MEMORY FULL » (mémoire pleine) apparait dans l'afficheur.
  Si vous programmez des selections a partir d'un CD, VCD ou SVCD et que la durée de cette programmation, excede 9 heures 59 minutes et 59 secondes, l'indication « --- » apparait dans l'afficheur.

NOTE: Sur un disque DVD Video, DVD Audio, MP3, WMA: si vous pressez ENTER à la place d'un numéro de plage/chapitre spécifique, « ALL » (tout) apparait dans l'afficheur, et toutes les plages ou chapitres du groupe/titre sélectionné seront programmes en une seule fois.

Lorsque la programmation est terminée: presse la touche de lecture (PLAY) 14

pour démarrer la lecture de la programmation ainsi réalisée.

Pour revenir au mode de lecture normal : après avoir arrêté la lecture du disque, pressez la touche P.MODE © plusieurs fois jusqu'à ce que l'inscription « PRG » disparaisse de l'afficheur et que le menu à l'écran s'affiche.

Pour effacer le contenu d'une programmation :

• Pressez et maintenez la pression sur la touche CANCEL 27 jusqu'à ce que l'inscription « ALL CLEAR ! » (tout effacé!) apparaissée dans l'afficheur,pendant que l'écran de programmation est affché sur l'écran du téléviseur (si la touche CANCEL est furtivement pressée, la programmation est effacée selection par sélection).
  Ouvrez let tiroir du disque.
• Éteignez l'appareil.

Lecture en mode aléatoire

DVD DVD VCD MP3VIDEO AUDIO SVCD WMA

Le disque étant à l'arrêt, pressez la touche P.MODE plusieurs fois jusqu'à ce que l'inscription « RND » apparaissée dans l'afficheur. Le mot « RANDOM » (aléatoire) est également affché sur l'écran du télévisuer.

Pressez la touche (PLAY) 14. Pendant la lecture en mode aléatoire, la même plage ou le même chapitre ne peuvent être lus deux fois de suite, même si l'on presse la touche (PREVIOUS) 15. (La lecture recommence alors au début de la plage ou du chapitre en cours de lecture).

Pour revenir au mode de lecture normal: après avoir arrêté la lecture du disque, presse la touche P.MODE plusieurs fois jusqu'à ce que l'inscription « RND » dispa-raisse de l'afficheur et que le menu à l'écran s'affiche.

Les opérations suivantes annulent également une lecture en mode aléatoire :

Ouvrir le tiroir du disque.
- Éteindre l'appareil.

NOTE : La fonction de lecture en mode aléatoire n'est pas possible avec certains disques DVD VIDEO.

Lecture en mode de répétition

DVD DVD AUDIO DVD VR CD MP3 MPEG ASF

MPEG1 VCD MPEG2 SVCD (fonction PBC désactivée)

Presse la touche REPEAT 3.À chaque pression sur cette touche REPEAT,le mode de repetition change suivant le tableau suivant.

Affichage sur l'écran	Indication dans l'afficheur de façon	Mode de répétition actif
TITLE	ALL REPEAT TITLE	Répétition du titre en cours
ALL ou REPEAT ALL	ALL REPEAT ALL	Répétition du disque en entier-1
GROUP2 ou REPEAT GROUP	GR GROUP*2	Répétition du groupe en cours3
CHAP*4	REPEAT CHAP*4	Répétition du chapitre en cours
TRACK*4 ou REPEAT TRACK	REPEAT TRACK*4	Répétition de la plage en cours
OFF ouaucun affichage	REPEAT OFF	Pas de répétition

1 Répète tout le programmependant une programmation de lecture.
2 Pour un DVD VR, « PG » s'affiche durant la lecture d'une programmation, et « PL » pendant la lecture d'une liste de lecture.
3 Repère le programme original en cours ou la liste en cours de lecture sur un DVD VR.
4 « STEP » s'affiche durant la lecture d'un programme ou en mode aléatoire.

Les modes de répétition peuvent également être sélectionnés à partir de la barre du menu (Voir le paragraph « Répétition A-B »).

Le mode de répétition est automatiquement annulé si un fichier ne peut être repété.

Répartition A-B

DVDVIDEO AUDIODVD CD

VCD SVCD (fonction PBC désactivée)

Vou pouve ne repeter qu'une portion spécifique d'une selection établie en en fixant le point de départ (A) et le point de fin (B).

Un disque étant en lecture, presse la touche ON SCREEN 25. La barre des menus apparait sur l'écran du téléviseur.

Barre de statut 1111111111111111111111111111111111111111111

Presse les touches 5 23 pour selectionner OFF . Puis pressez la touche ENTER

Presse les touches 5 pour afficher la fenêtre suivante :

Les autres modes de répétition peuvent être seLECTIONnés à cette étape. Pour les autres modes de répétition, dire le paragraphe précédent « Lecture en mode de répétition »

Presse ENTER au début de la partie que vous souhaitez repeter (point A). L'icone de répétition A- apparait.

Pressez ENTER à la fin de la partie que vous souhaitez répéter (point B). L'icone de répétition A-B apparait dans l'affeur du lecteur de DVD et la portion comprende entre les points A et B est lui indéfiniment..

Pour annuler une lecture avec répétition A-B: Pressez la touche ■ (STOP). Sélectionnez ⊙ A-B et pressez ENTER ⑦ deux fois de suite. (Selectionner ⊙ OFF.)

NOTE :

• Vous ne pouvez utiliser la répétition A-B qu'au sein d'un même titre ou d'une même plage.
• Vous ne pouvez utiliser la répétition A-B qu'au sein de la même plage ou du même titre d'un disque.
• Vous ne pouvez pas utiliser la répétition A-B pendant une lecture programmée, une lecture en mode aléatoire ou une lecture en mode de répétition différent.
• Vous ne pouvez pas utiliser la répétition A-B avec certains DVD VIDEO.

Autres fonctions

Selection de la langue des sous-titres (SUBTITLE)

DVD AUDIO-(images animées uniquement)

Ce paragraphe indique comment afficher les sous-titres avec un disque DVD Video. La plupart des autres disques fonctionneront de la même manière.

Pendant la lecture d'un disque proposant des sous-titres, presse la touche SUBTITLE 19. Une fenêtre de selection des sous-titres s'affiche sur l'écran.

À chaque pression sur cette touche, la fenêtre correspondante apparait ou disparait.

Pressez les touches 5 pour selectionner les sous-titres désirés. Puis pressez la touche ENTER ⑦ . Les sous-titres affichés changent quelques secondes après la pression sur ENTER.

Les sous-titres peuvent également être modifiés à partir de la barre du menu. Voir le chapitre « Menu et barre des menus», plus loin dans ce manuel.

Pour le besoin d'un langage codé comme « AA », reportez-vous au tableau des langues.

Modifier la langue ou la piste sonore (AUDIO)

Pendant la lecture d'un disque proposant plusieurs langues, presse la touche AUDIO 25. La fenetre de selection Audio apparait sur I'ecran du téléviseur.

À chaque pression sur cette touche, la fenêtre correspondante apparait ou disparait.

Pressez les touches ▲▼5 24 pour sélectionner la piste audio désirée. Puis pressez la touche ENTER 7. La langue peut également être modifiée à partir de la barre du menu. Voir le chapitre « Menu et barre des menus», plus loin dans ce manuel.

Pour le besoin d'un langage codé comme « AA », reportez-vous au tableau des langues.

Si les indications « ST », « L » et « R » sont affichées en lecture d'un disque VCD, SVCD ou DVD VR, elles signifier respectivement pistes « Stéreo », « Gauche » et « Droite »

Sélection de l'angle de prise de vue (ANGLE)

DVD DVD (images animées uniquement)

Pendant la lecture d'un disque proposant plusieurs angles de prise de vue, presse la touche ANGLE ⑪. La fenêtre de seLECTION Angle apparait sur l'écran du téléviseur.

À chaque pression sur la touche ANGLE, l'angle de prise de vue change. Cet angle peut également être modifié en pressant les touches ▲▼ 5 24 . Puis presssez la touche ENTER 7 . L'angleChoisi change quelques secondes après la pression sur ENTER.

L'angle de prise de vue peut également être modifié à partir de la barre du menu. Voir le chapitre « Menu et barre des menus», plus loin dans ce manuel.

Agrandissement de l'image (zoom)

DVD AUDIO-(images animées uniquement)

Pendant la lecture ou en mode Pause, presse la touche ZOOM 29. Chaque nouvelle pression sur la touche ZOOM modifie le rapport d'agrandissement.

Lorsque l'image est agrandie, il y a des portions de cette-ci que vous ne pouvez plus voir. Utilisez alors les touches 5 24 6 23 pour déplacer la position de la portion zoomée.

Pour revenir à une lecture normale, presse la touche ZOOM jusqu'à ce que l'inscription « ZOOM OFF » apparaisse sur l'écran.

Pour un disque JPEG, vous ne pouvez pas utiliser cette fonction Zoom pendant un diaporama (défilament continu des images). Pendant la lecture d'un disque ASF, les touches du curseur vous permettent également de vous déplacer dans la partie visible de l'image.

Réglage de la qualité de l'image (VFP)

La disponibilité de cette fonction dépend de la résolution videochioise.

NOTE : Elle n'est pas disponible sur la sortie HDMI.

Pendant la lecture ou la mise en pause d'un disque, pressez la touche VFP 25 (Video Fine Processor). La fenêtre de selection VFP apparait sur l'écran du téléviseur.

Le « GAMMA » permet de modifier la neutralité des couleurs entre le blanc et le noir. Ces deux valeurs extrêmes ne changent pas.

Le « SHARPNESS», ou NETTÉ, permet d'accentuer la nettable des contours sur l'image.

Pressez les touches «▶6 23 pour sélectionner le mode VFP. « NORMAL » correspond à l'utilisation standard. « CINEMA » est plus adaptable aux pieces sombres. Une fois le réglage donnant le plus satisfactioncision, presser sur la touche ENTER 7.

Les options « USER 1 » et « USER 2 » vous permettent d'effectuer des réglages détaillés par rapport aux différents paramètres du menu. Pressez les touches ▲▼5 24 pour désir un paramètre à modifier, puis pressez la touche ENTER 7.

Exemple de réglage dans ce menu :

Utilisez les touches de nouveau pour changer la valeur du paramètre choisi. Pressez ENTER pour accepter cette modification.

Pour désir les autres paramètres, utilisez encore les touches ▲▼ ↑selectionner le nouveau réglage, et repêze le processus décrit ci-dessus. Lorsque vous avez effectué tous les réglages, pressez la touche VFP pour sauvegarder les nouveaux réglages. Si aucun réglage n'est effectué pendant plusieurs secondes, les derniers réglages en cours sont automatiquement sauvegardés.

Affichage d'images fixes (BSP) La plupart des disques DVD Audio proposent des images fixes appelées B.S.P (pour Browsable Still Pictures, ou images fixes défilantes) qui peuvent être regardées comme si on tournait les pages d'un livre. Vous pouvez utiliser cette fonction lorsqu'el'indicateur BSP est allumé dans l'afficheur.

Pendant la lecture d'un disque, presse la touche PAGE 12. A chaque nouvelle pression sur cette touche, l'image affichée change. Vous pouvez aussi pour ce faire utiliser les touches

Exemple de menu de Sélection BSP :

Pressez ENTER 7. La photo changera automatiquement au bout de quelques secondes si la touche ENTER n'est pas pressée.

Cette fonction peut également être modifiée à partir de la barre du menu. Voir le chapitre « Menu et barre des menus», plus loin dans ce manuel.

Menu et barre des menus (Status Bar)

Pour afficher la barre des menus

DVD DVD DVD VCD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVD DVDs

Un disque étant en lecture, presse la touche ON SCREEN 25 deux fois de suite. « ON SCREEN » apparait alors dans l'afficheur. Les barres du statut actuel de fonctionnement et du menu apparaisent sur l'écran du téléviseur.

Exemple des barres menu/statut avec un DVD Video :

Pressez les touches 6 23 pour selectionner l'icone du paramètre que vous désirez changer. Pressez ENTER 7. La fonction couramment selectionnée est illustrée en bleu. Reportez-vous aux fonctions de la barre du menu pour avoir toutes les informations correspondant aux fonctions que l'on peut ainsi modifier. Pour faire disparaitre la barre de menu, appuyez de nouveau sur la touche ON SCREEN.

Fonction de la barre des menus

TIME Sélection du mode de durée affché - modifie le mode de durée affché dans la fenêtre et la barre des informations. Chaque nouvelle pression sur la touche ENTER ⑦ modifie cette indication de durée selon les indications suivantes :

DVDVIDEO/DVD AUDIO (pendant leur lecture)

TOTAL:Durée écoulée du titre/groupe en cours de lecture

T.REM : Durée restante du titre/groupe en cours de lecture

TIME:Durée ecoulée du chapitre/plage en cours de lecture

REM:Durée restante du chapitre/plage en cours de lecture

DVD VR (pendant leur lecture)

TOTAL:Durée ecoulée du titre/groupe en cours de lecture

T.REM:Durée restante du titre/groupe en cours de lecture

CD (pendant leur lecture)/VCD/SVCD

TIME:Durée ecoulée de la plage en cours de lecture

REM:Durée restante de la plage en cours de lecture

TOTAL: Durée écoulée sur tout le disque

T.REM:Durée restante sur tout le disque

Mode de répétition - Voir le chapitre concernant les différents modes de répétition, déjà traité dans ce manuel.

Recherche par valeur temporelle (Time Search) - Voir le chapitre concernant la recherche par mode temporel, juste ci-dessous dans ce manuel.

CHAP / TRACK Recherche par chapitre (DVD VIDEO/DVD VR) / Recherche par plage (DVD AUDIO) — Sélectionner un chapitre/plage. Pressez les touches du clavier numérique pour entraer ce nombre de chapitre/plage, puis pressez ENTER 7.

Examples: 5: 5 24: 2 4

Language audio/piste audio (DVDVIDEO/DVD AUDIO/VCD/SVCD)-Voir le paragraphe « Sélection d'une langue », déjà traité dans ce manuel.

Sous-titres (Subtitle) (DVD VIDEO/DVD VR/SVCD)-Voir le paragraphe « Sélection des sous-titres », déjà traité dans ce manuel.

Angle de prise de vue (DVDVIDEO/DVD AUDIO) - Voir le paragraphe « Sélection de l'angle de prise de vue», déjà traité dans ce manuel.

PAGE -/Changement de page (DVD AUDIO) - Permet de changer I'affichage des images fixes enregistrées sur un DVD AUDIO. Voir le paragraphe « Affichage d'images fixes », déjà traité dans ce manuel.

Informations données par la barre du statut

DVD Video/DVD Audio/DVD VR (la barre du statut d'un DVD Video est illustrée dans l'exemple ci-dessous)

VCD/SVCD/CD/ASF/MPEG1/MPEG2 (la barre du statut d'un CD est illustrée dans l'exemple ci-dessous)

Recherche par modetemporel (Time)

Un disque étant en cours de lecture, pressez deux fois de suite la touche ON SCREEN 25. La barre du menu apparait. Pressez 6 23 pour selectionner l'icone . Pressez la touche ENTER 7 . Entrez ensuite la valeur temporelle désirée via les touches du clavier numérique 9 .

Exemple : Vous désirez regarder un DVD Video à partir de la valeur temporelle (0 heures) 23 minutes 45 secondes ; pressez les touches suivantes dans le bon ordre indiqué : 0 2 3 4 5

Vous pouvez sauter le réglage des minutes et des secondes. Si vous pressez une mauvaise touche sur le clavier numérique, pressez pour effacer cette dernière mauvaise entrée puis rentrer le chiffre correct.

Une fois tous les chiffres correctement entrés, pressez la touche ENTER ⑦. Pour faire disparaitre la barre du menu, pressez de nouveaux sur la touche ON SCREEN.

• Cette fonction ne peut être utilisé sur un DVD Video ne compteant aucune indication de durée.
• Cette fonction ne peut être utilisé pendant une lecture en mode programme ou aléatoire.
• Sur un CD, vous pouvez utiliser cette fonction à n'importe quel moment.
• Sur un VCD ou SVCD, vous pouvez utiliser cette fonction pendant la lecture sans la fonction PBC.
• La recherche par mode temporel, dans un DVD Video, se fait à partir du titre sélectionné. Pour un DVD Audio, elle se fait à partir du début de la plage en cours de lecture.
• La recherche par mode temporel avec un VCD, SVCD ou CD obéit aux règles suivantes :

Quand le disque est a l'arrêt, la recherche se fait depuis le début du disque.

Quand le disque est en lecture, la recherche se fait depuis le début de la plage en cours de lecture.

Réglage des préférences

Les réglages initiaux du lecteur de DVD peuvent être modifiés dans les écrons ce menu Préférences.

NOTE: sur les écrans larges, il se peut que le haut et le bas de ce menu Préférences ne parviennent pas à s'afficher complètement. Il peut alors être nécessaire de régler la taillie de l'image du téléviseur.

Le disque étant à l'arrêt, ouaucun disque n'étant chargé dans le tiroir, presse la touche SETUP B.L'écran suiv s'affiche sur I'écran du téléviseur.

C'est la même procEDURE qui est utilisé pour modifier les régliages de tous les paramètres. Utilisez les touches 6 23 pourmettre en surbrilance une des icones générées en haut de l'écran. Utilisez ensuite les touches 5 24 pourmettre en surbrillance le paramètre que vous désírez modifier. Puis pressez la touche ENTER 7.

Un menu déroulant apparait. Pressez les touches ▲▼5 24 pour sélectionner l'option voulue de ce paramètre, puis pressez ENTER pour régler l'option可以选择.

NOTE : Les réglages initiaux des menus Préférences sont indiqués en gras et en italique.

Menu Langue

Tous les可以选择 suivants sont disponibles dans ce Menu Langue.

Menu Langue - Permet de sélectionn la langue dans laquelle s'afficheront les différents menus des disques DVD VIDÉO.

Langue audio - Permet de sélectionner la langue de la piste sonore disponible choses de préférence (langue des dialogues) pour les disques DVD VIDEO.

Langue des sous-titres - Permet de selec tionner la langue des sous-titres disponibles,CHOISIE DE PREFERENCE pour les disques DVD VIDEO.

Langue des menus affichés « On Screen » - Permet deCHOISIR la langue dans laquelle s'affichent les menus des Prefrences.

Menu Image

Ce menu permet de régler les différents réglages concernant l'image.

Type de moniteur

16:9 Normal (écran large) et 16:9 AUTO (écran large) - Pour les téléviseurs classiques à écran large 16/9.

4:3 LB (conversion dite « LetterBox ») ou 4 : 3 Multi LB - Pour les téléviseurs au format classique 4/3. Dans ce cas-là, un film au format 16/9 sera projeté sur l'écran avec deux bandes noires supérieure et inférieure.

4:3 PS (conversion dite « Pan Scan ») / 4 : 3 Multi PS (Pan Scan) - Pour les téléviseurs au format classique 4/3. Dans ce cas-là, un film au format 16/9 voit ses deux bords gauche et droit tronqués et masqués ;si le disque n'est pas compatible avec le Pan Scan, l'image s'affiche au format Letterbox.

NOTE: Si vous utilisez un téléviseur compatible avec des signaux video multiples,CHOISSEZ l'options « 16 : 9 Multi », « 4 : 3 Multi LB » ou « 4 : 3 Multi PS »

Source image

Permet deCHOISIR l'option la mieux adaptee a la source video regardee

Auto - Le type de source video est automatiquement selectionné (video ou film).

Film - Sélectionnez cette option pour regarder les films ou videos enregistrés avec un balayage progressif.

Video-Pour regarder une video normale.

Économiseur d'écran

Vous pouze activer (réglage par défaut) ou désactiver la protection d'écran. (Celle-ci s'active des qu'une image fixe reste affichée plus de 5 minutes).

Type de fichier

Selectionne l'option la dernis adaptee au type de fichier.

Audio - Pour les fichiers MP3 et WMA.

Image fixe - Pour les fichiers JPEG.

Vidéo - Pour les fichiers ASF/MPEG1/MPEG2.

Couleur HDMI DVI

Peut être régle sur « ENHANCE » (amélioré) ou « STANDARD ». La position par défaut est « ENHANCE »

HDMI OUT

Vous peuvent désirer entre « AUTO » et « RGB » (rouge-vert-bleu). La position par défaut est « AUTO», qui seLECTIONne automatiquement la(Meilleure définition possible en fonction du téléviseur branché.

Menu AUDIO Sortie audio numérique

Lorsque you reliiez une sortie numérique audio à un apparéil externe doté d'une entrée numérique, vous doivent régler ce paramètre avec exactitude. Voir « Tableau de fonctionnement des sorties numériques » pour comprendre la relation entre ce réglage et les signaux de sortie.

PCM seul - Pour le branchement sur une entrée numérique traitant le format linéaire PCM.

Dolby Digital/PCM-Pour utiliser l'entrée numérique d'un processeur Dolby Digital, ou d'un préampli ou ampli ou ampli-tuner équipé d'un décodeur Dolby Digital intégré.

Stream/PCM - Pour utiliser l'entrée numérique d'un processeur Dolby Digital, DTS.

Mixage Down Mix

Permet deCHOISIR le signal le meieux adapte à l'equipement de reproduction audio relié à la prise DIGITAL OUT du lecteur. Reglez ce paramètre «DOWN MIX » uniquement quand l'option « DIGITAL AUDIO OUTPUT » (sortie numérique audio) est reglee sur « PCMO NLY » (PCM seul).

Dolby Surround - Pour un apparéil avec décodeur Dolby Pro Logic intégré.

Stereo - Pour un équipement stéreo classique.

Compression dynamique

Ce réglage permet de corriger les écarts entre les sons les plus forts et les sons les plus faibles, lorsqu'on écoute à faible volume sonore (actif uniquement avec un DVD Video enregistré en Dolby Digital).

Auto-La fonction de compression automatique D.RANGE COMPRESSION est activée lorsque nécessaire.

On-La fonction de compression D.RANGE COMPRESSION est always activée

HDMI Audio Out (sortie audio surprise HDMI)

Choisissez entre « ON » ou « OFF», le réglage par défaut étant « ON». Dans ce cas, le signal audio est bien transmis via la prise HDMI, en plus du signal video correspondant.

Menu Autres

Resume (Reprise)

Choisissez On ou OFF.

Guide à l'écran (On Screen Guide)

Choisissez On ou OFF.

Menu d'enregistrement DivX

Cet apparéil possè de son propre Code d'enregistrement pour la lecture de fichiers DivX. Vous pouvez confirmer le code de votre apparéil. Une fois que vous aurez lu un disque créé en utilisant le Code d'Enregistrement, celui-ci sera replacé par un autre, totalement nouveau, pour assurer la protection contre la copie.

Entretien du RDV-1062

Nettoyage de l'appareil et du tiroir

Nettoyez le coffret de l'appareil et son tiroir de chargement en les époussetant doucement avec un chiffon doux à peine humidifié par une petite dose de détergent doux dilué dans l'eau. Ne jamais utiliser de benzène, de diluant ou tout autre solvant organique, y compris les désinfectants. Cela peut entraîner la déformation et/ou la décoloration de certaines parties de l'appareil.

Condensation

Dans certains cas, la condensation (des petites gouttelettes d'eau) peut se produit sur la lentille optique de lecture des disques, empêchant le RDV-1062 de fonctionner correctement. Cela peut survenir si :

Le RDV-1062 a ete rapidement deplace d'une piece tres froide vers une piece tres chaude.
- Le RDV-1062 est dans une piece froide dont le système de chauffage vient d'être déclenché.
- Le RDV-1062 se trouve dans une atmophère chargée de vapeur d'eau.

Dans tous ces cas particuliers, allumez l'ap-. pareil 1 ou 2 heures avant de l'utiliser effec-. tivement.

Verrouillage du tiroir

Vous pouvez verrouiller le tiroir afin d'eviter l'éjection d'un disque préalablement charge.

Le RDV-1062 étant eteint, pressez et maintenez la pression sur la touche STOP 15 tout en pressant la touche OPEN/CLOSE 19. L'inscription « LOCKED » (Verrouille) apparait dans l'afficheur. Recommencze exactement la meme manoeuvre pour déverrouiller le tiroir. L'inscription « UNLOCKED » (Deverrouille) apparait cette fois dans I'afficheur.

Structure des disques

DVDVIDEO/DVD VR

Un disque DVD Video est constitué de « titres », chacun de ces titres pouvant se décomposer en « chaprites »

Un disque DVD VR consiste en plusieurs « programmes originaux » ou « listedes de lecture (play lists)», et chaque programme original/liste de lecture peut se décomposer en « Chapitres »

DVD AUDIO

Un DVD Audio contient plusieurs « groupes », chaque groupe étant généralement divisé en « plages » (ou pistes, Tracks en anglais).

VCD/SVCD/CD

Un disque VCD, SVCD ou CD Audio contient des « plages » ou pistes (tracks). En général, chacune de ces plages possede son propre numero. (Sur certains disques, il peut y avoir également une division supérieure en Index).

Disques MP3/WMA/JPEG/ASF/MPEG1/MPEG2

Sur un disque MP3/WMA/JPEG/ASF/MPEG1/MPEG2, chaque élément est enregistré comme une plage ou un fischier. Ces plages/fichiers peuvent être regroupés dans des dossiers (folders). Ces dossiers peuvent également inclure d'autres dossiers, créé ainsi une arborescence hierarchique de fischiers.

Ce système simplifie la construction hierarchique des disques et permet de réunir les dossiers en « groupes ». Ce système permet également de reconnaître jusqu'à 4000 plages/fichiers sur un même disque. De plus, ce principe permet de stocker jusqu'à 150 plages/fichiers par groupe, et jusqu'à 99 groupes sur un disque. Cependant, ce principe ignore les plages/fichiers portant un nombre supérieur à 150, et un groupe portant un nombre supérieur à 99; ceux-ci ne pourront donc être lus.

• S'il existe tout autre type de fichier qu'un fichier MP3/WMA/JPEG/ASF/MPEG1/MPEG2 dans un dossier, ce ou ces fichiers seront tout de même pris en compte dans le nombre total de plages/fichiers présents dans le dossier.

Information complémentaire sur les disques

Au sujet des disques MP3/WMA/JPEG/ASF/MPEG1/MPEG2

Disques et fichiers MP3/WMA/JPEG/ASF/MPEG1/MPEG2 lisibles

• Les CD enregistrés sous le format « packet write » (UDF format) ne sont pas lisibles.
• Les fichiers portant le suffixe (extension) «.mp3», «.wma», «.jpg», «.jpeg», «.asf», «.avi», «.mpg» ou «.mpeg » (majuscules et minuscules acceptées) sont lisibles.

Notes sur les disques et fichiers MP3/WMA/JPEG/ASF

• Un disque peut ne pas etre lu, ou son demarrage en lecture peut prendre un temps plus ou moins long, en fonction de ses conditions d'enregistrement ou de ses propriétés.
• Le temps nécessaire pour la lecture des informations contenues sur un disque varie suivant le nombre de groupes ou plages (fichiers) enregistrés sur ce disque.
• Si un caractère autre que ceux utilisés dans l'alphabet anglais est utilisé dans le nom d'un fichier MP3/WMA/JPEG/ASF, le nom de la plage/fichier peut ne pas s'afficher correctement.

L'ordre des plages/groupes affiché sur l'écran MP3/WMA, ou l'ordre des fichiers/groupes affiché sur l'écran de contrôle JPEG peut être différent de celui des fichiers/dossiers affiché sur l'écran d'un monitateur d'ordinateur.
- Un disque commercial MP3/WMA peut être lu dans un ordre différent de celui des plages listées sur une étiquette fournie avec ce disque.
- Le démarrage en lecture d'un disque MP3/WMA/JPEG/ASF peut prendre un temps assez long. Le temps écoulé ne sera pas affchéant avant le démarrage effectif de la lecture. Le temps écoulé peut aussi ne pas s'afficher correctement.
- Pour les fichiers MP3/WMA, une fréquence d'échantillonnage de 44,1 kHz et un taux de transfert de 128 kbps sont recommendés.
- Ce système ne peut dire que les fichiers JPEG standard, ce qui exclut par exemple les fichiers JPEG monochromes.
- Ce système peut dire les données JPEG prises avec un apparéil de photo numérique conforme au standard DCF (Design Rule for Camera File System) (Quand par exemple une fonction de l' apparéil photo entraîne la rotation automatique de l'image, de manière non conforme avec le standard DCF, l'image ne pourrait s'afficher).
- Si les données ont ete traitees, editees et restaurees via un logiciel informatique de tratement d'image, les données peuvent ne plus s'afficher.
- Ce système ne peut dire les animations de type MOTION2 JPEG, ou les images fixes non JPEG (TIFF, etc.), ou les images accompanies d'un son.
- La résolution de 640 × 480 pixels est recommandée pour les fichiers JPEG. Si l'image a été enregistrée à une résolution supérieur à 540 × 480 pixels, son affichage peut prendre un certain temps. Une image d'une résolution supérieur à 8192 × 7680 pixels ne peut pas être affichée.
- Le système accepte les fichiers ASF enregistrés avec un taux de transfert maximum de 384 kbps et un codec audio G.276.
- La taille maximum d'une image en lecture est de 352 × 288 pixels (CIF).

Notes sur les disques et fichiers MPEG1/MPEG2

• La structure du flux enregistré sur les disques et fichiers MPEG1/MPEG2 doit être conforme au système/programme de flux MPEG.
• Des valeurs de 720 × 576 pixels (25 i/s)/720 × 480 pixels (30 i/s) sont recommendees comme résolution la plus élevé.

• Le système supporte également les résolutions des 352 × 576 / 480 × 576 / 352 × 288 pixels (25 i/s) et 352 × 480 / 480 × 480 / 352 × 240 pixels (30 i/s).

• Les profil et niveau utilisés doivent être de type MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/MP@LL (Main Profile at Low Level).

• Le flux audio doit être conforme aux normes MPEG1 Audio Layer-2 ou MPEG2 Audio Layer-2.

Remarque concernant la lecture des disques DualDisc :

La face non-DVD d'un disque « DualDisc » n'est pas conforme au standard « Compact Disc Digital Audio ». Pour cette raison, nous ne recommendons pas la lecture de la face non-DVD d'un disque DualDisc sur ce lecteur de DVD.

Problèmes de fonctionnement

Allumage

L'appareil ne peut pas s'allumer.

• La prise d'alimentation secteur du RDV-1062 n'est pas correctement branchée sur une prise d'alimentation secteur.

Branchez correctement le cable d'alimentation.

Fonctionnement

Des commandes ou touches ne fonctionnent pas.
- Certains fonctions spécifiques ne sont pas possibles avec certains disques.

La télécommande ne fonctionne pas.

• Les piles sont épuisées.
  Changez les piles.

Un disque ne peut pas etre lu.

• Dans le cas des DVD Video.
  Vérifiez le code de région du disque.
  L'inscription « PLAYABLE Err » apparait dans l'afficheur.

Le disque ne peut pas etre lu par le lecteur de DVD. Verifiez le type du disque. Reportez-vous aux chapitres « Types de disques lisibles » et « Disques illisibles » de ce manuel.

Des fichiers MP3, WMA, JPEG, ASF, MPEG1 ou MPEG2 ne peuvent pas etre lus.

• Le disque charge peut inclure des fischiers de différents types (MP3, WMA, JPEG, ASF, MPEG1 ou MPEG2). Vous ne pouvez dire que le type de fischiers seLECTIONné dans l'option « FILE TYPE ». Voir le menu de réglage des Préférences, section « Image » dans ce manuel.


Aucune image n'apparait.

• Le cable video composite n'est pas branché correctement.

Voir le chapitre « Branchements Audio/ Video » de ce manuel.

• Un cable video composite et un cable S-Video sont branchés en même temps.

Débranchez un de ces deux câbles.

L'image est distordue

• Un magnétoscope est branché entre le lecteur de DVD et le téléviseur.

Branchez le lecteur de DVD directement sur la prise d'entrée du télévisueur.

La taille de l'image par rapport à celle de l'écran est anormale.

• La taille de l'écran n'est pas régée correctement.

Selectionnez le bon paramètre dans le menu « Monitor Type», en fonction du téléviseur que vous utilisez. Voir le menu de réglage des Préférences, section « Image » dans ce manuel.

L'écran du téléviseur est très sombre.

La fonction d'économiseur d'écran SCREEN SAVER est activée « ON »

Appuyez sur n'importe quelle touche.

Autres

Vou ne pouvez pas modifier la langue ou les sous-titres.

• Le disque lu ne propose pas plusieurs langues ou sous-titres.

Si une seule langue est enregistrée sur le disque, il est impossible de modifier quoit que ce soit dans ce domaine. Ce peut etre la meme chose pour les sous-. titres.

Aucun sous-itre ne s'affiche

• Le disque ne contientaucunsous-fitrage.

Un DVD Video ne proposant aucunsous-titrage ne peut afficher aucunsous-titre.

• Le réglage des sous-titres « SUBTITLE » est régisé sur « OFF »
  Sécífiez une langue désirée pour les sous-titres. Voir le menu de réglage des Préférences, section « Sous-titres » dans ce manuel.
• Pendant une lecture en mode de répétition A-B,aucun sous-titre ne peut s'afficher.

L'indication « LR ONLY » s'affiche (pour un DVD AUDIO).

• Ce n'est pas un début de fonctionnement. Quand une piste audio déjà mixée est lue au travers d'un système multicanal, les canaux sonores gauche et droit sont envoyés directement sur la sortie, sans modification.

Si des problèmes persistent

La plupart des fonctions du RDV-1062 sont contrôlées par des microproesses dont le fonctionnement peut être provisoirement affecté, par des sautes de tension, par exemple. Vous pouvez « réinitialiser » les microproesses par l'intermédiaire de l'alimentation de l'appareil. Si celui-ci semble comme « gelé », et ne répond pas aux pressions sur différentes touches et commandes, débranchez son cable d'alimentation de la prise secteur murale. Attendeç quelques instants, puis rebranchez la prise d'alimentation secteur.

Codes des langues

Tableau de fonctionnement des sorties numériques

Type de disque en lecture	Sortie
	UNIQUEMENT PCM	DOLBY DIGITAL PCM	STREAM/PCM
48 kHz, 16/20/24 bits PCM linéaire DVD VIDEO 96 kHz PCM linéaire DVD VIDEO	48 kHz, 16 bits stéreo PCM linéaire
48/96/192 kHz, 16/20/24 bits PCM linéaire DVD AUDIO	48 kHz, 16 bits stéreo PCM linéaire
44,1/88,2/176,4 kHz, 16/20/24 bits PCM linéaire DVD AUDIO	44,1 kHz, 16 bits stéreo PCM linéaire
DVD VIDEO, DVD AUDIO avec DTS	PCM linéaire 48 kHz, 16 bits		Flux DTS
DVD VIDEO/DVD AUDIO avec DOLBY DIGITAL	PCM linéaire 48 kHz, 16 bits	Flux Dolby Digital
VCD/SVCD/CD AUDIO	PCM linéaire stéreo 44,1 kHz, 16 bits/48 kHz 16 bits PCM linéaire
CD Audio avec DTS	PCM linéaire 44,1 kHz, 16 bits		Flux DTS
Disque MP3/WMA	32/44,1/48 kHz, 16 bits PCM linéaire

Spécifications

Charactéristiques video

Disques lisibles :

DVD VIDEO, DVD AUDIO (mode mélange sur

2 canaux Downmix), Video CD, SVCD, CD-DA

CD-R/RW, DVD-R/RW pour MP3, WMA, JPEG

Format video :

Rapport signal sur bruit :

65 dB

Sortie audio

Sortie analogue (prise jack) :

2 VRMS

Sortie numérique :

Optique;HDMI ver.1.0

Caracteristiques audio

Réponse en fréquence :

CD (à 44,1 kHz) :

20 Hz à 20 kHz

DVD (à 48 kHz):

20 Hz à 22 kHz

DVD (à 96 kHz)

20 Hz à 44 kHz

DVD (192/176,4 kHz):

20 Hz à 88 kHz

Gammodynamique:

plus de 98 dB

Distorsion harmonique totale :

Inférieure à 0,006 %

Caracteristiques generales

Alimentation secteur :

CA 110-240V,50-60Hz

Consummation :

11 W (Mode actif), 0,6 W (Mode de veille Standby)

Poids :

4,7 kg

Dimensions (L× H× P) ..

432× 93× 340mm

Hauteur de la façon :

80 mm

(pieds øtés, pour montage en rack)

Toutes les specifications et presentation sujettes à modification sans préavis.

Voor uw Veiligheid
