MODE D'EMPLOI RB-1091 ROTEL
Manuel d'utilisation
Amplificateur de Puissance Monophonique
Mono-Endstufe
Commandes et branchements
Instructions importantes concernant la sécurité
ATTENTION : Il n'y a à l'intérieur aucune pièce susceptible d'être modifiée par l'utilisateur. Adressez-vous impérativement à une personne qualifiée.
ATTENTION: Pour réduire tout risque d'électrisation ou d'incendie, ne pas exposer l'objet à une source humide, ou à tout type de risque d'éclaboussure ou de renversement de liquide. Ne pas poser dessus d'objet contenant un liquide, comme un verre, un vase, etc. Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'objet par ses orifices de ventilation. Si l'objet est exposé à l'humidité ou si un objet tombe à l'intérieur, débranchez-le immédiatement de son alimentation secteur, et adressez-vous immédiatement et uniquement à une personne qualifiée et agréée.
Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil. Conservez soigneusement ce livre pour le consulter à nouveau pour de futures références.
Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.
L'appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.
L'appareil doit être placé de telle manière que sa propre ventilation puisse fonctionner, c'est-à-dire avec un espace libre d'une dizaine de centimètres minimum autour de lui. Il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'élimination ; ou placé dans un meuble empêchant la bonne circulation d'air autour des orifices d'élimination.
Cet appareil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chauffage ou d'autres appareils (y compris amplificateurs de puissance) produisant de la chaleur.
Cet appareil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrière de l'appareil.
Brancher l'appareil uniquement grâce au cordon secteur fourni, ou à un modèle équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre (troisième broche de la prise) si celle-ci est présente. Si la prise n'est pas conforme à celles utilisées dans notre installation électrique, consultez un electricien agréé. Ne pas utiliser de cordon rallonge.
Prendre garde à ce que ce cordon d'alimentation ne soit pas pincé, écrasé ou détérioré sur tout son trajet, à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifiez soignement la bonne qualité des contacts, à l'arrêt de l'appareil comme dans la prise murale.
La prise d'alimentation secteur constitue le moyen radical de déconnexion de l'appareil. Elle doit donc rester en permanence accessible.
L'appareil doit être immédiatement débranché, puis retourné au service après-vente agrée dans les cas suivants:
- Le câble d'alimentation secteur ou sa prise est endommagé.
- Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil. L'appareil a été exposé à la pluie. L'appareil ne fonctionne manifestement pas normalement. L'appareil est tombé, ou le coffret est endommagé.
Utilisez un câble de type Classe 2 pour la liaison avec les enceintes acoustiques, afin de garantir une installation correcte et de minimiser les risques d'électrocution.
Utilisez uniquement un support, meuble, rack, étagère suffisamment solide pour supporter le poids de l'appareil.
N'utilisez pas de meuble mobile ou risquant de se renverser.
Ce symbole signifie que cet appareil bénéficie d'une double isolation électrique. Sa prise d'alimentation n'a pas besoin d'être reliée à la terre ou à une masse particulière.
Attention
L'éclair dans un triangle équilatéral indique la présence de tensions électriques élevées susceptibles de présenter des risques graves d'électrocution.
Le point d'exclamation dans un triangle équilatéral indique à l'utilisateur la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est impérative.
Tous les appareils Rotel sont conçus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et électroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barré par une croix indique la compatibilité avec ces directives, et le fait que les appareils peuvent être correctement recyclés ou traités dans le respect total de ces normes.
Figure 2: Branchements en entrées et sorties Préamplificateur ou Processeur sonore Voir page 7 pour les informations concernant l'utilisation des prises de sortie de type Speakon®, pour les enceintes acoustiques.
Pendant les branchements, assurez-vous que :
Tous les maillons sont éteints avant leur branchement, quels qu'ils soient, y compris les enceintes acoustiques. Eteignez tous les maillons avant de modifier quoi que ce soit au niveau de leurs branchements, quels qu'ils soient.
Toujours baissez le niveau sonore via le contrôle de volume, avant d'allumer ou d'éteindre l'amplificateur.
Sommaire
Figure 1: Commandes et branchements 3
Figure 2 : Branchements en entrées et sorties 10
Au sujet de Rotel 11
Pour démarrer 11
Caractéristiques principales 11
Quelques précautions 11
Installation 11
Alimentation secteur et mise sous tension 12
Prise d'alimentation secteur 12
Interrupteur de mise sous tension
et indicateur LED 1 Z 12
Sélecteur de mode de mise
sous tension ON/OFF 7 12
Entrée et sortie Trigger 12 volts 12
Indicateurs de protection 3 12
Branchements des signaux en entrée 4 12
Branchement des enceintes acoustiques. 13
Sélection des enceintes 13
Choix des câbles d'enceintes 13
Polarité et mise en phase 13
Branchement avec câbles classiques 5 13
Branchement avec prises Speakon 13
Problèmes de fonctionnement 14
L'indicateur Power de mise sous tension
ne s'allume pas 14
Pas de son 14
Diode de protection allumée 14
Spécifications. 14
Au sujet de rotel
C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintenant plus de quarante ans. Pendant toutes ces années, leur passion ne s'est jamais émoussée et tous les membres de la famille se sont toujours battus pour fabriquer des appareils présentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.
Les ingénieurs travaillent toujours en équipe réduite, écoutent et peaufinent soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de choisir n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs britanniques ou allemands, des transistors japonais ou américains, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.
L'excellente réputation sociale des appareils Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célèbres, ceux qui écoutent de la musique quotidiennement. Leurs commentaires restent immuables : Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.
Mais plus que tout, Rotel vous remercie pour l'achat de cet appareil, et souhaite qu'il vous apporte de nombreuses heures de plaisir musical.
Pour démarrer
Nous vous remercions d'avoir acheté cet amplificateur de puissance monophonique Rotel RB-1091. Il a été spécialement conçu pour contribuer à des heures et des heures de musique, que vous l'utilisiez dans une chaîne haute fidélité ou au sein d'un système Home Cinema.
Le RB-1091 est un amplificateur de puissance monocanal particulièrement sophistiqué. C'est un amplificateur à circuit numérique, avec alimentation à découple, des composants de très haute qualité, et bien sûr la superbe qualité sonore chère à notre philosophie « Balanced Design ». Les capacités en courant très élevées du RB-1091 lui permettent d'alimenter sans aucune difficulté les enceintes représentant les charges les plus complexes.
Caractéristiques principales
- Un canal d'amplification.
- Configuration de mise sous tension « on/off » sélectionnée par l'utilisateur : manuelle ou contrôlée par l'envoi d'une tension de commutation « trigger » 12 volts.
- Circuit de protection totale, avec indicateur en face avant.
- Double paire de sorties enceintes, et prises de sortie de type Speakon®.
Quelques précautions
Veuillez lire le manuel d'utilisation très soigneusement. Il vous donne toutes les informations nécessaires aux branchements et au fonctionnement du RB-1091. Si vous vous posez encore des questions, n'hésitez pas à contacter immédiatement votre revendeur/agréé Rotel.
Conserve soigneusement l'emballage du RB-1091. Il constitue le meilleur et le plus sûr moyen pour le transport futur de votre nouvel appareil. Tout autre emballage pourrait en effet entraîner des déteriorations irréversibles à l'appareil.
Conserve la facture de votre appareil : c'est la meilleure preuve de votre propriété et de la date réelle d'achat. Elle vous sera utile en cas de nécessité de retour au service après-vente.
Installation

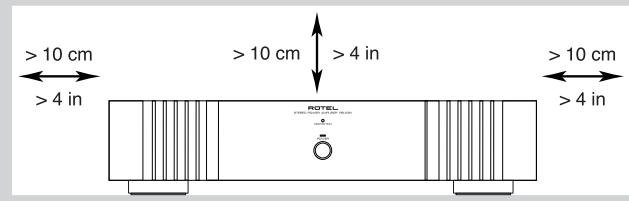

Le RB-1091 génère de la chaleur pendant son fonctionnement normal. Ne bloquez donc pas ses ouïes de refroidissement. Il doit y avoir environ 10 cm de dégagement tout autour de lui pour permettre le bon fonctionnement de sa ventilation, et une bonne circulation d'air tout autour du meuble qui le supporte. Ne négligez non plus jamais le poids de l'amplificateur au moment du choix de son installation. Vérifiez la solidité de l'étagère ou du meuble chargé de le recevoir.
Alimentation secteur et mise sous tension
Prise d'alimentation secteur 9 Le RB-1091 est livré avec son propre câble d'alimentation secteur. N'utilisez que ce câble, ou son équivalent exactement. Ne tentez pas de modifier ce câble. N'utilisez pas de câble rallonge. Une prise multiple d'alimentation peut être utilisée, mais uniquement si elle est réellement calibrée pour supporter les demandes en courant des appareils qui y sont branchés et notamment celle, particulièrement élevée, du RB-1091.
Assurez-vous que l'interrupteur de mise sous tension Power Switch, en face avant, est bien en position « éteint » (OFF). Branchez alors le cordon secteur en face arrière dans la prise correspondante 9, puis l'autre extrémité dans la prise murale d'alimentation.
Votre RB-1091 est configuré en usine pour s'adapter à l'installation électrique en vigueur dans votre pays d'utilisation (USA : 120 volts/60 Hz ; Europe : 230 volts/50 Hz). Cette configuration est indiquée sur une étiquette, visible sur la face arrière de l'appareil.
NOTE: Si vous devez désigner dans un autre pays, il est possible de reconfigurer votre amplificateur RB-1091 pour une installation électrique de caractéristiques différentes. Ne tentez jamais cette modification vous-même. L'ouverture du capot du RB-1091 vous expose à des tensions électriques très dangereuses. Consultez obligatoirement un technician qualifié ou l'usine/distributeur Rotel afin qu'il vous donne toutes les informations nécessaires à ce sujet.
Si vous vous absentez pendant une longue période, nous vous conseillons de débrancher la prise murale d'alimentation.
Interrupteur de mise sous tension et indicateur LED 1 z
L'interrupteur de mise sous tension Power Switch se trouve sur la face avant. Il suffit d'appuyer dessus pour permettre l'amplificateur sous tension (ou pour rendre actives une des options de mise en marche automatique). La diode LED placée juste au-dessus s'allume alors. Une nouvelle pression sur l'interrupteur éteint l'appareil.
Sélecteur de mode de mise sous tension on/off 7
Le RB-1091 vous propose sa mise sous tension automatique en utilisant le système de commutation par présence de tension continue 12 volts dit « 12 V Trigger ». Le sélecteur en face arrière repéré « Turn On/Off Mode Selector » permet de choisir la méthode d'allumage de l'amplificateur.
- Avec le sélecteur en position repérée « OFF », l'amplificateur est mis sous ou hors tension manuellement, via sa touche Power en face avant. Lorsque le sélecteur est placé sur la position repérée « 12V TRIG », l'amplificateur s'allume automatiquement lorsqu'une tension de 12 volts est envoyée sur sa prise jack 3,5 mm placée à gauche du sélecteur et repérée « IN ». Il se remet en mode de veille Standby dès que cette tension disparaît sur la prise. L'interrupteur POWER SWITCH en face avant est placé avant ce sélecteur : il doit être pressé (ON) pour que la commutation TRIGGER 12 V soit effective et efficace. Couper l'alimentation avec cet interrupteur (OFF) éteint l'amplificateur, qu'il y ait ou non une tension de 12 volts sur la prise Trigger IN.
Entrée et sortie trigger 12 volts
La prise jack 3,5 mm repérée IN est prévue pour transporter la tension de 12 volts nécessaire au fonctionnement de la commutation TRIGGER que nous venons de décrire, la tension étant envoyée par un processeur Surround ou préamplificateur Rotel. Pour être efficace, le sélecteur contigu (7) doit être sur sa position repérée « 12 V TRIG » (voir le paragraphe précédent). Cette entrée accepte en fait une tension continue ou alternative, d'une valeur comprise entre 3 et 30 volts.
La prise jack 3,5 mm repérée OUT permet de brancher une autre prise jack 3,5 mm pour renvoyer la tension de commutation 12 volts vers un autre appareil. La tension 12 volts n'est toutefois présente que si la prise IN est réellement alimentée par une telle tension.
Indicateurs de protection
Des circuits de protection générale et thermique protègent l'amplificateur contre tout dommage éventuel du à des conditions de fonctionnement anormales ou extrêmes. Contrairement à la majorité des autres amplificateurs de puissance, le circuit de protection du RB-1091 est totalement indépendant du trajet du signal audio, et n'a donc aucune influence sur les performances musicales. Ce circuit contrôle aussi en permanence la température des étages de sortie, et coupe automatiquement l'amplificateur si celle-ci dépasse une valeur de fonctionnement normale.
De plus, le RB-1091 intègre une protection contre les surcharges qui se met en service si l'impédance de charge en sortie devient trop BASSE. Cette protection est indépendante pour chacun des deux canaux.
Si un fonctionnement anormal survient, l'amplificateur s'arrête de fonctionner et la diode LED « PROTECTION » de la face avant s'allume.
Si cela se produit, éteignez l'amplificateur, et laissez-le se refroidir naturellement pendant plusieurs minutes. Profitez-en pour tenter d'identifier et de corriger le problème. Lorsque vous rallumerez l'amplificateur, le circuit de protection doit normalement se réinitialiser automatiquement, et la diode PROTECTION s'éteindre.
Dans la plupart des cas, la mise en service de la protection est due à un court-circuit dans les câbles des enceintes acoustiques, ou à cause d'un mauvais respect de la ventilation correcte de l'amplificateur. Dans de très rares cas, la charge à très faible impédance ou très réactive de certaines enceintes acoustiques peut entraîner la mise en service de la protection.
Branchements des signaux en entrée 4
Voir Figure 2
Le RB-1091 propose une entrée asymétrique de type RCA, standard traditionnel que l'on trouve sur la quasi-totalité des maillons audio complémentaires. Cette prise RCA accepte le signal audio en provenance d'un préamplificateur ou d'un processeur sonore. N'utilise que des câbles de liaison de la(meilleure qualité possible, pour être certains de bénéficier d'une qualité sonore optimale.
Branchement des enceintes acoustiques
Voir Figure 2
Le RB-1091 possède une paire de prises pour enceinte acoustique. En plus, il est équipé d'une prise Speakon® à quatre contacts. Plusieurs enceintes proposent désormais de telles prises Speakon®, qui permettent un branchement sûr et efficace. Même si ce n'est pas le cas de vos enceintes, vous pourriez utiliser ces prises Speakon®, en n'équipant vos câbles qu'à une seule extrémité, côté amplificateur.
Sélection des enceintes
L'impédance nominale de chaque enceinte branchée sur le RB-1091, suivant le mode de fonctionnement besoin, doit être au minimum de 4 ohms.
Choix des câbles d'enceintes
Utilisez du câble deux conducteurs isolés pour relier le RB-1091 à l'enceinte. La taille et la qualité du câble peuvent avoir de l'influence sur les performances musicales. Un câble standard fonctionnera, mais il peut présenter des limitations quant à la dynamique réellement reproduite ou à la qualité du grave, surtout sur de grandes longueurs. En général, un câble de plus fort diamètre entraîne une amélioration du son. Pour des performances optimales, penchez-vous sur l'offre en termes de câbles spécialisés, de très haute qualité. Votre revendeur agréé Rotel est en mesure de vous renseigner efficacement à ce sujet.
Polarité et mise en phase
La polarité – autrement dit l'orientation correcte du « + » et du « - » pour chaque branchement entre les différents amplificateurs utilisés dans le même système et les enceintes acoustiques doit être respectée pour toutes les enceintes, afin que celles-ci soient toutes en phase. Si la phase d'une seule enceinte est inversée, il en résulte un manque de grave sensible et une dégradation importante de l'image stéréophonique. Tous les câbles sont repérés afin que vous puissiez identifier clairement leurs deux conducteurs. Soit les câbles sont différents (un cuivre, un argent), soit la gaine est de couleur différente (filet de couleur), soit elle est gravée. Assurez-vous que vous repérez bien le conducteur pour toutes les liaisons, et que vous respectez parfaitement la phase sur toutes les enceintes acoustiques, par rapport à l'amplificateur sur lequel elles sont branchées.
Si vous utilisez les prises Speakon®, assurez-vous que leurs contacts sont tous bien câblés de la même manière dans la prise.
Branchement avec câbles classiques 5
Le RB-1091 est équipé de deux paires de bornes vissantes, cette double paire permettant un bicâblage très facile. Ces prises acceptent indifféremment du câble nu, des cosses ou fourches spéciales, ou encore des fiches banane (sauf en Europe, où les nouvelles normes CE l'interdisent).
Tirez le(s) câble(s) de l'amplificateur RB-1091 vers l'(les) enceinte(s) acoustique(s). Prévoyez suffisamment de longueur pour qu'ils ne subissent aucune contrainte sur toute leur longueur et que vous puissiez déplacer les éléments sans qu'ils soient tendus.
Si vous utilisez des fiches dites « banane », connectez-les d'abord aux câbles, puis branchez-les à l'arrière des prises des enceintes acoustiques. Les bornes des enceintes doivent rester totalement visées (sens des aiguilles d'une montre) avant leur insertion.
Si vous utilisez des fourches, commencez par les relier/souder sur les cables. Si vous utilisez du fil nu, dénudez tous les cables sur une longueur suffisante, et torsadez les brins de chaque conducteur de telle manière qu'aucun brin ne puisse venir en contact avec un autre d'un autre conducteur (court-circuit). Suivant la taille des torsades, insérez-les dans les trous centraux des prises ou entourez-le autour des axes de celles-ci (sens des aiguilles d'une montre), de la même manière que pour les fourches. Dans tous les cas, serrez fermement à la main les bornes vissantes.
NOTE: Vérifiez bien qu'il n'y ait aucun brin qui vienne en contact avec des brins ou la prise adjacente.
Branchement avec prises speakon
Le RB-1091 est équipé d'une prise Speakon à quatre contacts. Ces quatre contacts permettent facilement de conserver tous les avantages du bicâblage avec une seule prise. Les branchements internes du RB-1091 sont réalisés de telle manière que le simple câblage reste parfaitement possible avec ces prises Speakon.
Des câbles prémontés avec prises Speakon® sont disponibles, mais vous pouvez parfaitement préférer réaliser vos propres câbles avec ce type de prises.

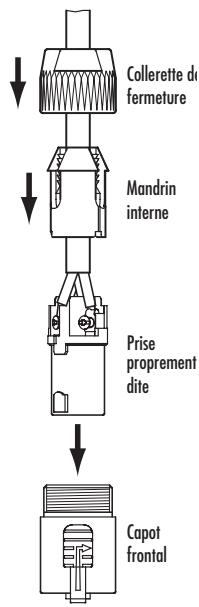

Câblage d'une prise speakon
Ce paragraphe décrit en détail comment CABler correctement une prise Speakon® quatre contacts type NL4FC. Une prise deux contacts NL2FC se branche de manière équivalente.
Passez la collerette de fermeture de la prise et son mandrin interne en place avant de fixer les conducteurs sur les prises internes.
Dénudez la gaine externe des conducteurs du câble, puis dénudez chacun des quatre conducteurs comme illustré ci-contre (gaine externe dénudée sur une longueur de 20mm, puis chaque conducteur interne dénudé sur 8mm). Torsadez soigneusement chacun des brins des conducteurs ainsi dénudés, puis insérez chacune des torsades dans sa prise correspondante. Révisssez soigneusement chaque prise, soit avec un tournevis, soit avec une clé Allen 1 / 16'', afin de maintenir fermement chaque conducteur en place.
Les prises sont respectivement repérées 1+, 1-, 2+ et 2-. Branchez maintenant les conducteurs à l'autre prise, sur l'autre extrémité du cable, avant de refermer complètement la première prise: vous pourrez ainsi vérifier soigneusement que ce sont bien les mêmes conducteurs qui sont branchés sur les mêmes contacts, aux deux extrémités du cable.
Insérez maintenant complètement le capot frontal autour de la prise proprement dite. Faites glisser le mandrin interne autour du cable, pour qu’il vienne se placer complètement autour de la prise proprement
dite. Faites maintenant glisser la collerette de fermeture au-dessus de la prise, puis vissez-la complètement avec le capot frontal. À l'intérieur, le mandrin va venir enserrer complètement le câble et la prise, garantissant la qualité et la fermeté des contacts.
Problèmes de fonctionnement
La majorité des problèmes survenant dans une installation haute fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d'un ou de plusieurs maillons. Si le problème est bien lié au RB-1091, il s'agit très certainement d'un mauvais branchement. Voici quelques vérifications de base qui résolvent la majorité des problèmes rencontrés :
L'indicateur power de mise sous tension ne s'allume pas
L'amplificateur RB-1091 n'est pas alimenté par le secteur. Vérifiez la position de l'interrupteur de mise sous tension Power (position ON). Si vous avez besoin des options d'allumage via la prise 12 V TRIG, assurez-vous qu'une tension de commutation soit bien présente sur la prise jack correspondante TRIG IN.
Pas de son
Si l'amplificateur est bien sous tension mais qu'aucun son n'en sort, regardez la diode PROTECTION INDICATOR sur la face avant. Si elle est allumée, voir le paragraphe suivant. Si elle est éteinte, vérifiez tous les maillons du système, la qualité des branchements et la position des diverses commandes.
Diode de protection allumée
La diode LED PROTECTION INDICATOR s'allume si le circuit de protection est activé, et s'éteint alors automatiquement l'amplificateur. Cela arrive principalement quand les ouïes d'aération ont été obstruées, quand il y a un court-circuit dans les sorties enceintes, ou si l'amplificateur a fonctionné très longtemps à puissance maximum. Éteignez l'amplificateur et attendez qu'il refroidisse. Le fait d'appuyer à nouveau sur l'interrupteur de mise sous tension pour rallumer l'appareil entraîne la réinitialisation automatique des circuits de protection. Si la protection se remet à fonctionner, il y a un problème dans le système ou l'amplificateur lui-même.
| Puisance de sortie (FTC) | 1 x 500 watts |
| Watts/canal | 500 watts, tous les canaux en service, avec filtre20 kHz, charge de 8 ohms, 20-20 kHz, DHT 0,003 % |
| Distorsion harmonique totale (20 - 20 000 Hz, 8 ohms) | |
| Puisance maximum continue | < 0,03 % |
| Demi-puissance continue | < 0,03 % |
| 1 watt par canal | < 0,03 % |
| Puisance de sortie (4 ohms, DHT 0,09 %) | 1 000 watts |
| Courant créée | 40 A |
| Distorsion d'intermodulation (60 Hz : 7 kHz, 4 : 1) | < 0,03 % |
| Facteur d'amortissement (8 ohms) | 400 |
| Gain d'amplification | 27,2 dB |
| Sensibilité/ Impédance d'entrée | 2,2 V/11,1 kilohms |
| Réponse en fréquence | 10 Hz - 40 kHz (± 3 dB) |
| Rapport signal/bruit (pondéré A IHF) | 118 dB |
| Alimentation | |
| USA : | 120 volts, 60 Hz |
| Europe : | 230 volts, 50 Hz |
| Consommation | 300 watts |
| Moyenne : 34 watts | |
| En veille: 3 watts | |
| Dimensions (L x H x P) | 432 x 92 x 407 mm |
| Hauteur face avant (montage en rack) | 80 mm |
| Poids (net) | 7,8 kg |
Toutes les spécifications sont certifiées exactes au moment de l'impression.
Rotel se réserve le droit d'apporter des améliorations sans préavis.
