GEBRUIKSAANWIJZING RB-1091 ROTEL

De bedieningsorganen en aansluitingen

Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Om het risico op elektrische schokken of brand te vermijden, moet u zorgen dat het apparaat Niet nat worden. Zet dus geen objeten gezuld met water, b.v. een vaas met bloemen, op het apparaat.

Zorg er ook voor dat er geen voorwerpen in de behuizing terecht+kunnen komen. Mocht het apparaat toch nat+zijn geworden of voorwerpen in de behuizing terecht+zijn gekomen, ontkoppel dan meteen het toestel van hetlichtnet en breng het waar een erkende audiotechnicus ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werk den is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of kaak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik het apparaat dus Niet op: een bed, een sofa, een plaid of andere onregelmatige oppervlakken waardoor de ventilatiegaten geblokkeerd zouden+kennen worden. Ook het inbouwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.

Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op de achterkant, in dit geval 230 Volts 50Hz

Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooit ieits met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigien en gebruik geen verlangkabels.

De lichtnetkabel dient zo neergelegd te worden, dat er nicht op getrapt kan worden of dat hij geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos en waar waar de kabel op het apparaat worden aangesloten.

De lichtnetsteker is het belangrijkste contactpunt van het apparaat het moet te allen tjide binnen bereik zich.

Wanneer het apparaat voor langere fictid Niet in gebruik is, dient de lichtnetkabeluit hetlichtnet verwijderd te zich.

Het apparaat za in service geveven要去en worden wonneer een van de volgende situatuies zich voordoet:

• Wonneer het netsnoer en/of steker beschadigd zich.
• Wonneer er toch voorwerpen/vloeistof in het apparaatterecht zijn gekomen.
• Als het apparataat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wonneer het apparaat gevallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.

Dit symbol wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus overbodig.

WAARSCHUWING

KANS OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

WAARSCHUUNG: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRIKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS.

Dit symbol is er om u erop te wijzen dat er binnenin het apparaatplaatsen+zijn waar het voor u gevaarlijk toeven is.

Dit symbolism is er om u erop te wijzen dat het zeer belangrijk is de instructies over bediening en onderhoud volgens deze gebruiksaanwijzing op te volgen.

Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieunvriendelijk geordstoffen die gebrukt konnen worden in elektrische en elektronische apparatuur. Het symbol met de vuilcontainer met het kruis erdoor betekent voor u dat u, wanneer u dit apparaat wilt afvoeren, dit要去 doen volgens de regels die waaroor hier gelden.

Figuur 2: De in- en uitgangsaansluitingen

Belangrijke aantekeningen

Zorg bij het aansluten dat:

^+ Alle apparaten van het systeme uitstaan voordat u welk component dan ook aansluit.
Alle apparaten van het systeme uitstaan voordat u iets aan de bekabeling bennen dat systeme wijzigt.

Ook raden wij u aan:

^+ Zorg dat de geluidssterkte van uw installmentie volkommen op nul staat voordat de eindversterker worden aan- of uitgezet.

Inhoud

Figur 1: De bedieningsorganen en aansluitingen 3

Figur 2: De in- en uitgangsaansluitingen 4

Wij van Rotel 35

Aan de slag met de RB-1091 35

Gebruikseigenschappen 35

Een paar voorzorgsmaatregelen 35

Een plek voor de RB-1091 35

Het aansluiten op het lichtnet en de bediening. 36

De lichtnetaansluiting 36

De aan/uitschakelaar met

bijbehorendeindicator 36

De automatische aan/uit keuzeschakelaar 7 36

De ^ 一 + 1 2 V Trigger"in-enuitgang 36

De beveligingsaanduidingen 36

Het aansluten van de ingangen 4 ......... 36

Luidsprekers 37

De luidsprekerkeuze 37

De luidsprekerkabelkeuze 37

Alles in fase 37

Het aansluiten van de luidsprekers 5 37

De Speakon® luidsprekerverbinding 6 37

Wate doen bij problemen. 38

De beveiligingsindicatorlicht op 38

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan veraardigen onder de naam Rotel. In de loop der jaren is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prizen topkwaliteit te bieden worden nog steeds door iedere Rotelemploye gesteund.

De technici werkken als een hectt team al tweakend en luisterend totdat ieder niew product dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in de keuze van componenten, waar ze ook uit de wereld vandaan moeten komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en England of half geleiders uit Amerika en Japan, terwijl de ringkerntransformatoren in eigenguis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onsderscheidingen die wij hebben mogen ontvangen van mensden die uit professie dag in dag uit maar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit product Danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RB-1091

Wij danken u voor de aankoop van onsere RB-1091 enkelkanaals-eindversterker. Wij zier van overtuigd, dat de muziek d.m.v. deze RB-1091 ten gehore gebracht, voor u een jarenlange bron van plezier zal�.

De RB-1091 is een hoogontwikkelde enkelkanaals eindversterker, voor het verrachten van zeer hoge prestaties in een audioketen. Digitale versterkertechniek, een schakelende voeding, eerste klas onderdelen enatuurlijk Rotel's "Balanced Design" concept staan borg voor een excellente geluidskwaliteit. Bovenstaande kenmerken make de RB-1091 tot de ideale kompaan voor moeilijk aan te sturen luidsprekereenheden.

Gebruikseigenschappen

• Twee versterkeruitgangen.
• Twee door gebruiker zich in te stellen aan/uitschakelmogelijkheden: handmatig of d.m.v. een 12 volts "trigger" signal.
• Beveiligingscircuit met aanduiding op de voorkant.
• Dubbele luidsprekeraansluitingen en Speakon® luidsprekeraansluitmogelijkheid.

Een paar

voorzorgsmaatregelen

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de verschillende manieren waarop u de RB-1091 in uw installmentatie kan inpassen, alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen. Mocht u, ondanks once pogingen om het u zo duidelijk möglich te make, toch nog vragen hebben aarzel dan nicht om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antewoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wonneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

Dit zijn Rotel's algemene garantievoorwaarden: 5aar op de elektronische onderdelen,2aar op de mechanische onderdelen en 1aar op een laserunit. Voor het claimen van garantie moet u wel in het bezit zich van de originele aankoopfactuur. De garantie is nicht overdraagbaar.

Een plek voor de RB-1091

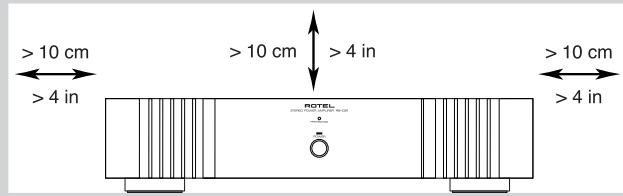

De RB-1091 produceert ook onder standardomstandigheden nogal wat warmte. De koelribben en de ventilatieopeningen zijn darüber onder normale condities ruim voldoende omdeze warmte adequaat te kunnen afvoeren. Zorg dat de RB-1091 de ruimte heeft (± 10cm random). De ventilatieopeningen aan debovenkant要去en vrijং en de lustt moet onbelemmerd langs de versterker hunnen stromen. Controller of de plank waarop,of het meubel waarin u de versterker zet het gewicht wel kan torsen.

Het aansluten op hetlichtnet en de bediening

De lichtnetaansluiting 9

Wij hebben het correcte netsnoer bij de RB-1091 gedaan. Gebruik alleen dit snoer of een perfect equivalent. Gebruik NOOIT een verlengsnoer. U kunt een z.g. spanningsblok gebruiken,ECHTER alleen als deze geschikt is voor de hoeveelheid stroom die de RB-1091 uit het lichtnet trekt.

Zorg dat de versterker uitgeschakeld staat wanneer u het bijgeleverde netsnoor op de versterker en op hetlichtnet aansluit.

Uw RB-1091 is ingesteld op het lichtnetvoltage van het land waarin hij gekocht is. In uw geval dus 230 volts. U kunt het ingestelde voltage controlleren op de achterkant van het apparaat.

Extra informatie: Mocht u ooit要去en verhuizen maar een land met een ander vo- tage, dan is de versterker op dat andere vo- tage in te stellen. Doe deutsche operatie NIET zelf, maar LAST hem verrachten door uw Rotel leverancier. Deze handelingen zich voor een Niet ingewijde nicht geheel van gevaar ontbloot.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehele beeld en geluidsinstallatie (dus ook de RB-1091) van hetlichtnet te ontkoppenen.

De aan/uitschakelaar met bijbehorende indicator 2

De aan/uitschakelaar vindt u op de voor-ant van de versterker onder de aanduiding "POWER". Wanner u de RB-1091 aan wilt zetten (of om een van de automatische aan/uit functies te activeren) drukt u deze schakelaar in. Het lampje boven deze schakelaar gaat nu aan ten teken dat de versterker aanstaat. Nogmaals deze schakelaar gebruiken zet het apparaat wee ut.

De automatische aan/uit keuzeschakelaar 7

Er zijn twee manieren om de RB-1091 aan/uit te zetten. U kunt met de schakelaar op de achterkant van de versterker kiezen:tussen de twee onderstaande opties.

• Met deze schakelaar in de uit ("OFF") positie,kest u de RB-1091 middels de schakelaar "POWER" op de voorkant met de hand aan- en uitzetten.
• Met deutsche schakelaar in de aan "ON" positie, worden de versterker automatisch aangeschakeld wanneer er een 12 volt signal verschijnt op de 3.5mm "12 TRIG IN" mono mini jackplugaansluiting van de RB-1091. Zodra dit 12V. signal verdwijnt gaat de RB-1091 waar uit. Deze "auto-aan/uit" functie werkct echter nicht wanneer de "POWER" schakelaar op de voorkant van de versterker Niet is ingedrukt.

De "+"12V Trigger" in- enuitgang

Op de 3.5mm mono mini jackplugaansluiting gemerkt "IN"要去 een schakelsignaal van +12 volts zieten om de versterker op afstand aan en uit te konnen schaken. Om deze functie te kuren gebruiken要去 de betreffende schakelaar in de "ON" positie gezet worden. Deze functie werkt op zowel gegelijk- als wisselspanning en mag varieren zusammen 3 en 30 volts.

De 3.5mm mono mini jackplugaansluiting gemerkt "OUT" is om dit schakelsignal doorte können sturen maar een ander componentdat opdezelfde wijze aan/uitgeschakeld moetworden. Op deze aansluiting staat alleen een12 volts signal als ook op de aansluiting "IN"een 12 volts signal staat.

De beveiligingsaanduidingen

De RB-1091 is uitgerust met een thermische beveiliging, welke de versterker behoedt voor schade veroorzaakt door fouitief of extreem gebruik. Dit beveiligingscircuit werkst Niet, zoals bij vele andere versterkers, affankelijk van het signaal, dus heeft het geen invloed op de geluidsweergave. De beveiliging houdt continu de temperatuur in de gaten en schakelt de versterkeruit wonneer deze te heet worden.

Bovendien heeft de RB-1091 een stroombeveiligingscircuit dat hem beschermt gegen te lage luidsprekerimpedanties.

Mocht deze alarmsituatie zich Voordoen, dan stopt de versterker met het produceren van geluid en de indicator protectie gaat branden.

Gebeurt dit schakel de versterker danuit, laut hem gedurende enkele minuten afkoelen en probeer er ondtussen ache ter komen wat deoorzaak van het probleem zou+kennen+zijn en herstel de fout. Wanner u nu deversterker weer aanzet, za het beveiligingscircuit zichzelf herstellen enGaat deindicatorweuruit.

In de meeste gevallen worden het beveiligingscircuit geactiveerd door een fouieve aansluiting b.v. sluiting in de luidsprekerbedrading of slechte ventilatie bij een oververhitte situatie. Slechts in uitzonderlijke gevallen zal de impedantie (extreem laag) of de inductie (zeer hoog) van een luidspreker de oorzaak zijn van het ingrijpen van het beveiligingscircuit.

Het aansluten van de ingangen 4

Zie figuur 2

De RB-1091 sluit u Zoals alle huiskamercomponen aan middels een kabel met de bekende cinchpluggen. De ingang is bedoeld om te werken met een signaal afkomstig van een voorversterker of een z.g. "surroundprocessor". Gebruik als het even kan een kwaliteitskabel voor deze verbinding.

Luidsprekers

Zie figuur 2

De RB-1091 heeft een dubbel stel luidsprekeraansluitingen. Extra is de RB-1091 voorzien van een Speakon® luidsprekerconnectie. Er zijn luidsprekereenheden die zich uitgerust met deze verbindsmogelijkheid. Door gebruik te makeen van kabels die aan beiden kanten zich voorzien van deze Speakon®-pluggen kurz u op zeer eenvoudige en elegante wijze uw luidsprekers aansluiten. Maar ook als u geen speakers heeft met Speakon® connecties kurz u natuurlijk altijd nog een kabel gebruiken met aan een zijde voorzien van een dergelijkke plug.

De luidsprekerkeuze

De nominale impedantie van de op de RB-1091 aan te sluiten luidspeker mag Niet minder zich dan 4

De luidsprekkerkabelkeuze

Om de volledige potentie van deze geweldenaar te kuren ondergaan adviseren wij u hoge kwaliteit luidsprekerkabel te gebruiken. Standaard tweederig draad werkzt wel, maar en u kunt dat geloven of Niet, de kwaliteit van de kabel is=echt van grote invloed op de totale prestaties van uw installmentie,vooral bij grotere lengtes.Informeer eens bij uw Rotel leverancier over de diverse maybekheden voor uw system.

Alles in fase

Het is Niet alleen belangrijk dat u de luidsprekers met de juiste kanalen verbindt, (hiermee bedoelen wij links aan links en rechts aan rechts), maar ook dat u ze correct aansluit o.v. het signalaal. Kortom, wat moet u doeon?

Zorg ervoor dat de + (rood) van de speaker aan de + van de versterker is aangesloten en dus de - (zwart) van de speaker aan de - van de versterker. Goede luidsprekkerabel is, zoals in het vorige onderwerp besproken, om het u gemakkelijk te makeen meestal gemerkt middels een tekst, die op een van de twee aders is afgedrukt of een van de twee geleiders is gemicrkt met een kleur. Als u die tekst of kleur op alle kanalen als plus aanhoudt dan weet u dat u het goed gedaan heeft. Controle is dan ook nicht meer moodzakelijk.

Ook als u Speakon® pluggen gaat gebruiken aan uw kabels is het van belang dat u de polariteit in de gaten houdt.

Het aansluiten van de luidsprekers 5

Zie figuur 2

De RB-1091 heeft een stel dubbele luidsprekeraansluitingen. Door deze tweeoudige aansluiting worden u in staat gesteld uw luidspreker (indien möglich) dubbel aan te sluiten, het z.g. "bewiren". De genoemde connectoren kennen aangesloten worden met kaal gestripte kabel, middels de bekende kabelvorkjes en met banaanpluggen, hoewel de LASTe binnen de Europese gemeinschaft (officieel) Niet mogen.

Gebruik genoeg kabel om eventuele bij calamiteiten de luidspekers of de versterker te konnen verschuiven.

Als u gegen alle communityregels in toch banaanpluggen wilt gebruiken, moet u de draaipluggen van de RB-1091 wel eerst helemaal indraaien.

Het Beste is om verbindingsvorkjes voor de luidsprekeraansluitingen te gebruiken. Wilt u城县 de kabels direc aan de luidsprekeruitgangen monteren strip dan de juiste hoeveelheid isolatie van de kabel zonder het draad zich af te snijden en steek deze dan door het gat van de verbindingsas nadat u de draaipluggen heeft losgedraaid. Draai deze danervoigens weeer goed vast.

Extra informatatie: Let er vooral goed op dat er geen verdwaalde draadjes van de ene luidspekeruitgang de andere uitgang konnen raken!

De Speakon®

luidsprekerverbinding 6

De RB-1091 is uitgerust met een vier-pins Speakon® luidsprekeraansluiting. Met de vier contacten per plug kurz u op eenvoudige wijze "bewire" aansluitingen realiseren (zie hierboven). Wenst u van.Deze bewire mogelijkheid geen gebruik te make, deze Speakon® connectie is ook geschikt voor een tweepolige Speakon® plug.

Kant en klare Speakon-kabels waarverkrijgbaar, maar u kunt ze ook zelf maken.

Het zich vervaardigen van Speakon-kabels

De hier volgende informatatie beschrijft hoe u zichl vieraderige (bewire) Speakon-kabels kunt vervaardigen met gebruikmaking van de NL4FC Speakon® luidsprekerplug. De NL2FC plug voor normale luidsprekerkabel werkdt op gewijke wijze. Lees goed de beschrijving die worden geleverd bij de pluggen of ga voor nadere info waar de website van de fabrikant www.neutrik.com.

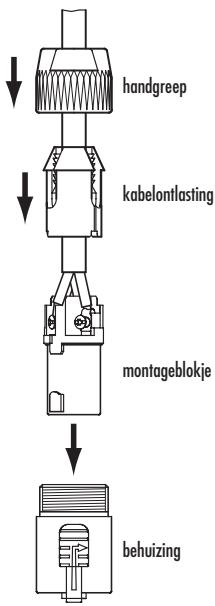

Plaats,voordatumet de draden aan de slag gaat,de handgreep en de kabelontlasting over de kabel zoals getoond wordt op de tekening.

Verwijder de buitenmantel en strip de isolatie van de kabel (zie tekening, houd u aan de opgegeven lenghtes). Draai de draadjes tot een geheel en streek het in de bestemde klem. Draaiervolgens de klemschroef vast met een schroevendraaier of een 1 / 16'' inbussleutel.

De insteekteklemen zich genummerd 1+ , 1- , 2+ en 2- . Maak ook eerst alle verbindingen voor de andereল van de kabel voordat u de plug monteert, zodoende(Intkunt u controeren of u beide zichden identiek aansluit.

Druk dan het gehele montageblokje in de behuizing. Schuif verzvolgens de kabelont-lasting op+zijnplaats谈起h met montageblokje.Draai tenslotte de handgreep vast op de behuizing dermate dat de kabelontlasting de kabel goed op zichplaats houdt.

Wat te doeon bij problemen

De meeste problemen in geluidsinstallaties ontstaan door slechte aansluitingen of het verkeerd gebruik van de knappen en toetsen. Als u problemen gegenkomt probeer ze dan te lokaliseren: check eerst de bedieningsorganen en maak eventueel de juiste correcties. Komt u er dan nog nicht ut, probeer dan de onderstaande suggesties:

Het is duidelijk: uw RB-1091 ziet het lichtnet Niet. Controller of de aan/uitschakelaar "POWER" wel ingedrukt is en controllere tevens of de lichtnetkabel wel goed en stevig is aangesloten. Check ook even of er wel een +12 volts signaal staat op de "12V. TRIGGER IN" plug, wanner u deze wijze van aan/uitschaken gezruikt.

Geen geluid

De lichtnetindicator brandt wel, maar jammer genoeg weinig welluidende kranken. Controller eerst of de beveiligingsindicatie "PROTECTION" brandt. Is dat inderdaad het geval, handel dan als onderstaand. Zo Niet, check dan alle verbindingen en of de toetsen, schakelaars en knappen van de andere apparatuur wel correct staan.

De beveiligingsindicator Licht op

Als de beveiligingsindicator oplicht is eriets loos. Er zijn nu drie mogelijkheden: de ventilatiegaten bovenop de versterker worden geblokkeerd met als gevolg oververhitting, er heerst kortsluiting bij de luidsprekeruitgang of er is een tijd lang extreem met de RB-1091 aan de gang gegaan. Zet de versterker eerstuit, check dan de eerste twee mogelijkheden. De derde mogelijkheid weet u zich het best. Wacht een pau minuten om de RB-1091 af te latent koelen. Zet de versterker aan en meteen weeut om het beveiligingscircuit de gelegenheid te geben zich te herstellen. Als u verwolgens de versterker waar aanzet要去 het probleem�in opgelost. Doet hij het nu nog Niet, dan is het tijd om contact met uw leverancier op te nemen.

Technische gegevens

Vermogensconfiguration	500 Watts
Continue uitgangsvermögen per kanaal	500 Watts, met 20 kHz. filter 20-20.000 Hz. < 0,03% THD aan 8Ω)
Totale harmonische verrorming (20-20.000 Hz. 8Ω)
continu topvermögen	< 0,03%
half vermogen	< 0,03%
bij één watt	< 0,03%
Vermogen bij 4Ω en 0.09% verrorming	1000 Watts
Piekstroom aan de uitgang	40 Amp.
Intermodulatie verrorming (60 Hz: 7 kHz., 4 : 1)	< 0,03%
Dempingsfactor (8 Ω)	400
Versterkingsfactor	27.2dB
Ingangsgevoeligheid/Impedantie	2.2V / 11.1kΩ
Frequentiebereik	10 Hz-40kHz. (±3dB)
Signaal/ruisverhouding (IHF, A network)	118 dB
Lichtnetspanning
USA:	120 V. 60 Hz.
EU:	230 V. 50 Hz.
Vermogensopname	300 Watts
	34 Watts verlies
	3 Watts in stand-by
Afmetingen	432x92x407 mm. (bхhxd)
Hoogte van het voorpaneel	80mm.
Netto gewicht	7.8 kg

Gegevens en ontwerp zijn voorbehouden.

Rotel houdt zich hetrecht voorbehonden om+zonder mededeling vooraf verbeteringen aan te brengen.
