MODE D'EMPLOI MX-V30 JBSYSTEMS LIGHT

• Avant de raccorder et d'utiliser l'appareil, vérifie que la tension affichée soit celle utilisée chez vous.
• Évitez une utilisation dans des environnements extrêmement sales ou poussiéreux.
• Évitez une utilisation dans un environnement extrêmement humide.

Nous vous félicitons d'avoir acheté un Système de Microphone sans Fil!

Le VHF haute bande complétant le microphone sans fil et son récepteur sont de haute qualité sonore.

Le système de microphone sans fil travaille dans une plage de fréquences VHF 160-250 MHz avec quartz de bouclage.

Nous vous remercions de bien pouvoir lire complètement le présent manuel avant d'utiliser le système.

Ce manuel recouvre les fonctions et fonctionnalités du système du Microphone sans Fil.

Performances

1. Fonctionne dans la bande VHF 160-250 MHz. Contrôle par cristal.
2. Le circuit imprimé en CMS assure une qualité et une stabilité à long terme ainsi qu'une installation et un remplacement rapide. Il est extrêmement commode pour l'entretien.
3. La transmission est d'une haute sensibilité ; d'extrêmement basse transmission de bruit et de réception impeccable.
4. Des composants de haute qualité dans la partie mélangeur aident à réduire le bruit d'interférence.
5. Le récepteur est en plastique et est fini en couleur noire.
6. La réponse en fréquences audio est de 40 Hz à 15 KHz, le rapport signal/bruit de plus de 100 dB, et le THD est inférieur à 0.5%.
7. La distance franchissable entre le microphone et le récepteur est de plus de 50 mètres.
8. Alimentation continue 12 V-18 V.
9. Un circuit 'tone squelch' assure une performance audio optimale dans toutes les circonstances.

Bande de la fréquence porteuse

Stabilité de la fréquence

Rapport S/B

Signal du ton

Image et Faux Refus

Sensibilité de réception

Sélectivité

Gamme dynamique

Mode de la modulation

Fréquence SI

Plage de réception

Réponse AF

THD

Reproduction sonore

Alimentation

Dimensions

: VHF 160 - 250 MHz

± 0.005 % avec contrôle par quartz

Supérieur à 150 dB avec 15 KHz déviation et 60 dB/µV injecté à l'antenne

: 32.768 KHz (pour contrôle de ton 'squelch')

: 80 dB minimum

: 8 dB/μV, pour 80 dB de rapport signal/bruit

Supérieur à 50 dB

Supérieur à 96 dB

: FM

: 10.7 MHz

: Supérieure à 50 Mètres

40 Hz à 15 KHz (± 3 dB)

: Inférieur à 0.5% (à 1 KHz)

: Asymétrique : maximum 775 mV à 15 KHz Déviation & sur une charge de 5 KOhm

: Adaptateur DC 12 - 18 V

: 165 (L) x 140 (D) x 35 (H) mm

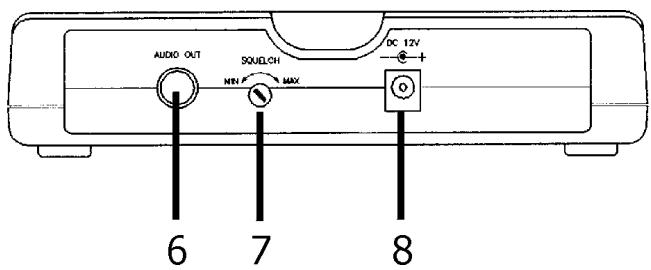

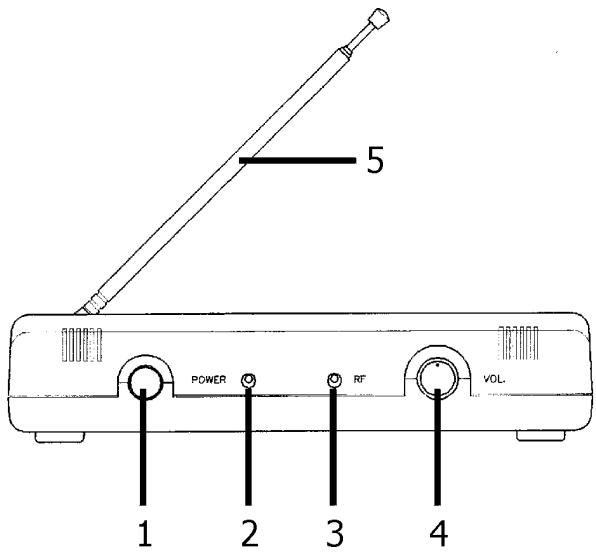

1............ Interrupteur ON/OFF 2........ Indicateur ON/OFF 3...... Témoin de signal RF 4...... Réglage de volume 5..... Antenne 6...... Sortie Audio 7........... Correcteur 'Squelch' 8....... Jack d'alimentation DC

1. Connectez le câble jack/jack entre la sortie audio (6) et l'entrée jack de votre table de mixage.
2. Tirez l'antenne dans sa position la plus longue et verticale pour améliorer la réception.
3. Allumez votre récepteur.
4. Quand le microphone est opérationnel, le témoin RF du récepteur s'allume.
5. Le niveau du 'squelch' est réglable avec le correcteur 'squelch' à l'arrière de l'unité, ajustez sa position afin d'éviter le bruit externe. (Mettre le 'squelch' trop haut réduira la portée du système)
6. Quand le récepteur n'est pas utilisé, tournez le volume au minimum et coupez la tension.

CASE 1

CASE 2

CASE 3 6.3 mm phone plug cable

Performances

1. Capsule cardioïde de haute sensibilité pour usage professionnel.
2. Des composants anti-bruit à l'intérieur des cylindres éliminant les bruits de chocs et de maniement.
3. La fréquence avec contrôle par quartz boucle.
4. Compartiment à pile facile à ouvrir pour leur renouvellement.
5. Indicateur pour renouvellement de la pile (vide).

1. Ouvrez le couvercle de la pile et introduisez la pile dans son compartiment selon la polarité (+) et (-). Leur indication est marquée sur le compartiment de la pile.
2. Enforcez l'interrupteur ON, l'indicateur LED clignotera pour indiquer que la fréquence du porteur émet. Le microphone est prêt pour l'utilisation.
3. Allumez le micro, un clignotement de l'indicateur LED signifie que les piles sont suffisamment chargées; si le LED reste allumé en permanence, les piles doivent être remplacées; si le LED est éteint, ceci peut dire absence de pile ou pile incorrectement placée.
4. En cas de non-utilisation du microphone, basculez l'interrupteur de la tension sur 'OFF' et enlevez la pile. Ceci évitera tout dommage causé par une pile coulante.

Performances

Bande de fréquence porteuse : 160 - 250 MHz, VHF haute bande

Signal du ton

: 32.768 KHz (pour tone squelch control)

Puisance RF

: 30 MW (maximum)

Fausse Émission

Plus de 43 dB en-dessous de la fréquence porteuse

Stabilité de la fréquence

Dans ±0.005% avec contrôle du quartz

Antenne

: Intégre

Réponse AF

: 40 Hz à 15 KHz (± 3 dB)

Déviation maximale

: ± 15 KHz dans la limitation du compresseur

Rapport Signal/Bruit

: 60 dB (compensation-A)

Capsule du microphone

Microphone dynamique uni-directionnel

Tension

Pile 9 V standard

Consommation

: Approximativement 25mA

Viedela pile

: Plus de 6 - 8 heures d'opération continue avec Pile Alcaline

Indicateur LED

Tension ON/OFF et pile faible

Dimensions

Mic à main : 56 diam. (D) x 247 (L) mm

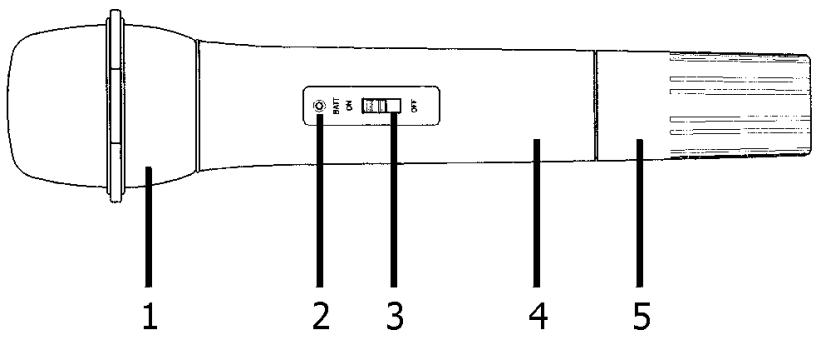

Microphone à MAIN

1. Tête du micro
2. Indicateur LED pile faible
3. Interrupteur ON/OFF
4. Boîtier Microphone
5. Boitier pile

Remarques

CE SYSTÉME EST UNIQUÉMENT AGRÉÉ EN BELGIQUE. L'EMPLOI DANS DES AUTRES PAYS DE LA COMMUNAUTÉ EUROPEENNE EST STRICTEMENT INTERDIT.

En cas de problemes

Nous vous remercions d'avoir pris le temps de lire le présent manuel et vous prions de bien vouloir vérifier les points suivants avant toute demande d'intervention technique.

En cas de problèmes, contactez votre fournisseur qui vous aidera avec plaisir.

1. Avant de relier et faire fonctionner l'appareil, vérifie que la tension est conforme à celle que vous utilisez.
2. Si l'indicateur LED est allumé, la pile doit être renouvelée. Veuillez la remplacer avec une nouvelle pile de 9V et assurez-vous d'un emplacement correct en polarité (+) (-).
3. Une chute de signal ou du bruit peuvent être dues à des interférences de l'extérieur, trop de distance entre microphone et récepteur ou une tension de la pile. En tel cas, ajustez l'antenne du récepteur ou remplacez la pile.
4. Ne laissez pas tomber le microphone sur un sol dur, ni frappez le devant de la tête du microphone avec un poing ou doigts, ni soufflez/respirez lourdement dans le devant de la tête du microphone.
5. Sortez la pile si le micro n'est pas utilisé pendant longtemps. Cela préviendra tout dégât qu'une pile 'écoulante' pourrait causer.

Avertissement

Les microphones avec fréquence 202.400 MHz et 204.600 MHz ne peuvent pas être utilisés dans un rayon de 50 kms autour de la ville de Bouillon.

Si vous habitez en cette région, veuillez nous demander des microphones avec une autre bande d’émission.

: Power On - Off en lege batterij

Handheld mic: 56 diam. (D) x 247 (L) mm

1. Protection Totale
2. Vide Batterie Indicateur LED
3. ON/OFF Sélecteur
4. Huis Microfoon
5. Huis Batterij
