GEBRUIKSAANWIJZING MX-V30 JBSYSTEMS LIGHT

• Alvorens het toestel aan te sluiten en in werkking te stellen, gelieve na te kijkken of de spanningsinstelling in overeenstemming is met de spanning voorzien in uw regio.
  Vermijd extreem vuile of stoffige omgevingen.
  Vermijd extrem vochtige omgevingen.

INSTRUCTIONS

Dank u voor het aanschaffen van een Wireless Microphone System! De VHF hoge band draadloze microloon en ontvanger zijn audioproducten van hoge kwaliteit.

Het draadloze microfoon systeem functioneert op VHF band frequentie 160-250 MHz met quartz locked control.

Gelieve deze gebruiksaanwijzing volledig door te nemen alvorens het system in werkung te stellen.

Deze handleiding bevat het functioneren en bedieren van het Wireless Microphone system.

KENMERKEN

1. Werkt op VHF band frequentie 160-250 MHz crystal controlled.
2. SMD gemonteerde PCB module garandeert de kwaliteit en stabiliteit voor gemakkelijke installmenten snelle verranging. Speciaal geschikt voor onderhoud.
3. Super hoge gevoeligheid, extreem lage ruistransmissie en ontvangst.
4. Hoog kwaliteit mengcircuit helpt ruis tot een minimum te herleiden.
5. De ontvanger heeft een plastic design aufgewerkt in Zwarte kleur.
6. Audiofrequentie bereik gaat van 40Hz tot 15KHz , S/R verhouding is meer dan 100dB en THD is minder dan 0.5% .
7. De toelaatbare afstand:tussen microfoon en ontvanger iseer dan 50 meter.
8. Energievoorziening 12V - 18V
9. 'Tone squelch' circuit besturing voor gegardeerde ontvangst.

SPECIFICATIES

Draagwijdte Frequentie

Frequentie Stabiliteit

Verhouding S/R

Toon Signaal

Beeld & Valse Afkeuring

Ontvangstgevoeligheid

Selectiviteit

Dynamisch Bereik

Modulatie Mode

IF Frequentie

Bereik

AF Signal

THD

Audio Vermogen

Voeding

Afmetingen

: VHF 160 - 250 MHz

: ± 0.005 % met quartz controle

: Meer dan 150 dB bij 15 KHz afwijking en 60 dB/μ V antennene ingevoerd vermogen

: 32.768 KHz (voor 'tone squelch' besturing)

: minimum 80 dB

: 8 dB/μ V, voor 80 dB verhouding S/R

: Meer dan 50 dB

: Meer dan 96 dB

:FM

: 10.7 MHz

: Meer dan 50 meter

: 40 Hz tot 15 KHz (± 3 dB)

: Minder dan 0.5 % (bij 1 KHz)

: Asymmetrisch: max. 775 mV bij 15 KHz afwijking & 5 Kohm belasting

: Adapter 12 - 18 V

: 165 (L) x 140 (D) x 35 (H) mm

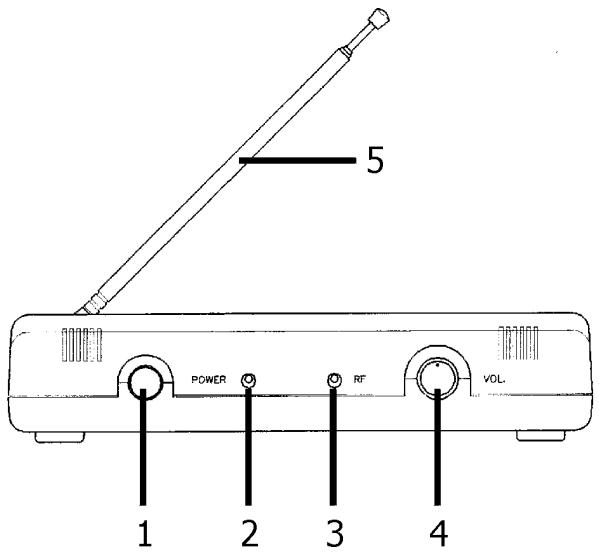

1......... Stroomschakelaar
2......... Stroom Indicator
3....... RF Signaal
4.......Volumeregeling
5..... Antenne

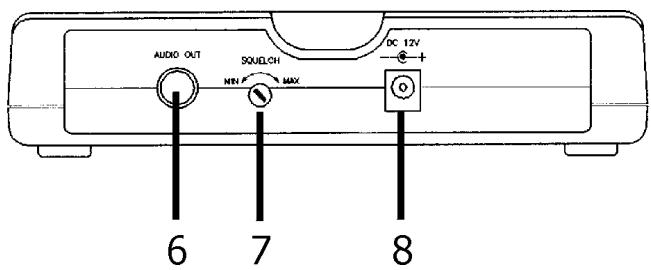

6........ Audio uitgang
7...... 'Squelch' Instelling
8....... DC Jack (voeding)

WERKING

1. Verbind de monojack/monojack kabel met de audio-uitgang van uw toestel energijds en een micro-ingang van uw mengpaneel anderzijds.
2. Trek de telescoopantenne uit in de langste verticale stand, dit om de gevoeligkeit te versterken voor het ontvangen van het microfoonsignaal.
3. Zet de stroomschakelaar aan, de stroomindicator zar oplichten.
4. Wonneer de microfoon het signalaal uitzendt, za het rodelichtje van het RF signalaal oplichten om aan te geben dat de microfoon werkt.
5. Het 'squelch' niveau is regelbaar met de 'squelch' regeling aan de achterkant van het toestel, regel het uitgangsniveau om ruis te vermiijden (indien de 'squelch' te hoog worden gezet zar het bereik van het system verminderen).
6. Wonneer de ontvanger nicht worden gebruikt, draai de volume-knop maar het minimum en schakel de stroom UIT.

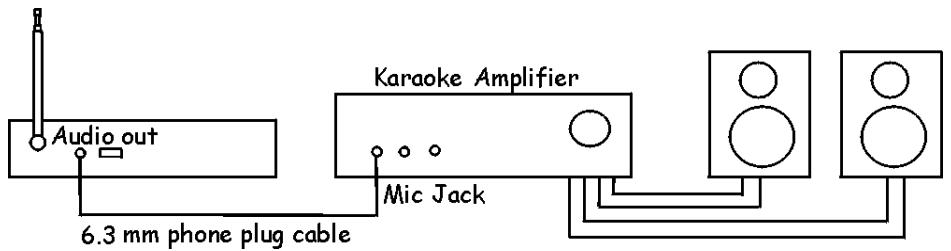

CASE 1

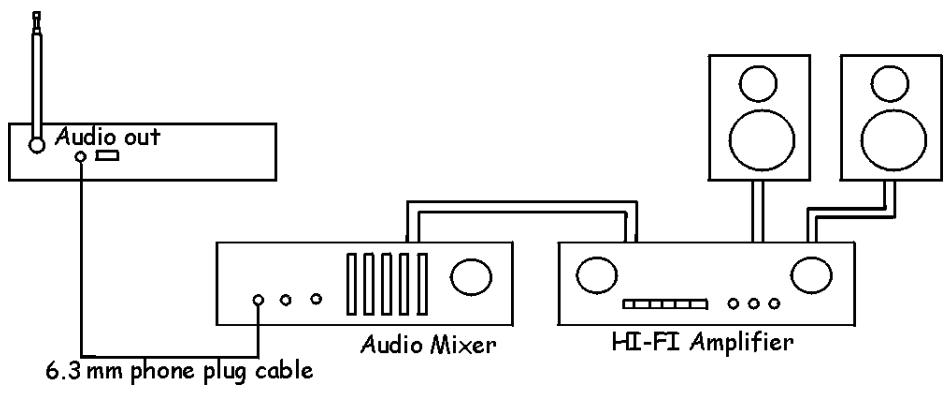

CASE 2

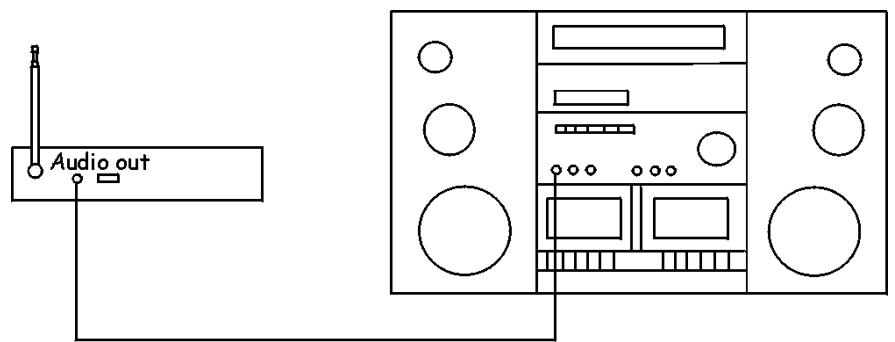

CASE 3
6.3 mm phone plug cable

KENMERKEN

1. Cardioïde capsule met hoge gevoeligheid voor professioneel gebruik.
2. Speciale ruisabsorptiedelen in de cilinder die de schokken van het lawaai van aan/uitzetten en hanteringslawaai elimineren.
3. Frequentie met quartz locked besturing.
4. Gemakkelijk te open batterijvakje voor verrangen van batterij.
5. LED indicator voor lege batterij.

WERKING

1. Open het deksel van de batterij enplaats de batterij in het batterijvakje volgens de aanduiding (+) en (-) .
2. Zet de stroomschakelaar op ON, de LED indicator zal flikkenen om aan te geben dat de draagwijde frequentie uitzendt. De microfoon is:kaar voor gebruik.
3. Indien de LED indicator flickkert betekent dit dat de energie-voorziening normala is. Indien de LED indicator oplicht dan betekent dit dat de batterij要去 worden verrangen. Indien de indicator Niet flickkert of oplicht dan is er geen batterij ingebracht of werk ze Niet goed ingebracht.
4. Zet de stroomschakelaar op OFF wanner de microfoon Niet wordt gebruikt en haal de batterij uit de microfoon indien deze voor langearend Niet wordt gebruikt. Dit voorkomt schade die een 'lekkende' batterij kan veroorzaken.

KENMERKEN

Draagwijdte Frequentie

Toon Signaal

RF Power Output

Valse uitzending

Frequentie Stabiliteit

Antenne

AF Response

Maximale Afwijking

S/R Verholding

Microfoon Capsule

Werkt op

Verbruik

Levensduur Batterij

LED Indicator

Afmetingen

: 160 - 250 MHz, UHF high band

: 32.768 KHz (voor 'tone squelch' besturing)

: 30 MW (max.)

: Meer dan 43 dB onder draagwijdte frequenta

: Tot op ±0.005 % met quartz besturing

: Ingebouwd

: 40 Hz tot 15 KHz (± 3 dB)

: ± 15 KHz binnen begrensde compressor

: 60 dB (A-belast)

: Unidirectionele dynamische microfoon

: Standaard 9 V batterij

: Ongeveer 25 mA

: Meer dan 6 - 8 uwr doorlopendgebruik met Alkaline Batterij

Gelieve deze handleiding zorgvuldig te lezen Alvorens na service te vragen en volgende punten na te kijken. In geval van problemen, gelieve de winkel van aankoop te contacteren. Zij zullen u met veel plezier helpen.

1. Alvorens het toestel aan te sluiten en in werkking te stellen, gelieve na te kijken of de spanningsinstelling in overeenstemming is met de spanning voorzien in uw regio.
2. Indien de LED indicator oplicht dan要去 de energievoorziening worden verrangen. Vervang met een neue 9 V batterij en zorg ervoor dat de polariteit (+)(-) van de batterij goed is aangesloten.
3. Uitvallen van het signal kan plotseling voorkomen door interferentie van buitenaf, te veel afstandussen microfoon en ontvanger of door een lege batterij. Indien dit gebeurt, stel de antennene goed af of verwissel de batterij.
4. Laat de microfoon Niet vallen op een harde betonnen vloer, sla Niet met vuist of vingers op het bovenste deel en blaas Niet in het bovenste deel van de microfoon.
5. Indien u de microfoon langearendietgebruikthaaldebatterijener danuit.Ditvoorkomtschade dieeen 'lekkende'batterijkanveroorzaken.

WAARSCHUWING

Microfoons met_freqie 202.400 MHz en 204.600 MHz können nicht worden gezruikt in een straal van 50~km rond de stad Bouillon. Indien u in deze omgeving woont, gelieve microfoons te vragen met een andere_freqie.

B-1702 Groot-Bijgaarden

Belgium

Groot-Bijngaarden, 01/03/2001

Luc De Bauw

Product Engineer
