Producttype	Draadloze microfoon met ontvanger
Merk	JBSYSTEMS LIGHT
Model	MR-S06
Draaggolffrequentieband	VHF 160 - 250 MHz (hoge band)
Frequentie stabiliteit	± 0,005 % met kwartsregeling
Signaal-ruisverhouding	Hoger dan 150 dB (ontvanger)
Audiofrequentierespons	40 Hz tot 15 KHz (± 3 dB)
Totale harmonische vervorming (THD)	Minder dan 0,5 % (bij 1 KHz)
Maximaal bereik	Meer dan 50 meter (in open veld)
Voeding ontvanger	DC 12 - 18 V adapter (inbegrepen)
Voeding microfoon	Standaard 9 V batterij (niet inbegrepen)
Batterijduur microfoon	6 tot 8 uur (met alkaline batterij)
Stroomverbruik microfoon	Ongeveer 25 mA
RF-vermogen microfoon	30 mW (maximaal)
Type microfoonkap	Dynamisch, unidirectioneel (cardioïde)
Afmetingen ontvanger	165 (Lengte) x 140 (Diepte) x 35 (Hoogte) mm
Afmetingen microfoon	56 mm (diameter) x 247 mm (lengte)
Gewicht ontvanger (geschat)	Ongeveer 200 g
Gewicht microfoon (geschat)	Ongeveer 250 g (met batterij)
Audio-uitgang	6,35 mm asymmetrische jack, max. niveau 775 mV
Beschikbare instellingen	Volume en Squelch (ruisdrempel)
Led-indicatoren	Aan, RF (ontvangst), batterij laag (micro)
Onderhoud	Reinig met een droge doek; verwijder de batterij bij langdurig niet-gebruik
Voorzorgsmaatregelen	Vermijd schokken, stof, extreme vochtigheid; niet in de capsule blazen
Onderdelen / repareerbaarheid	Standaard 9 V batterij eenvoudig te vervangen; andere onderdelen: neem contact op met de leverancier

Veelgestelde vragen - MR-S06 JBSYSTEMS LIGHT

Hoe verbind ik de MR-S06 ontvanger met een Karaoke versterker?

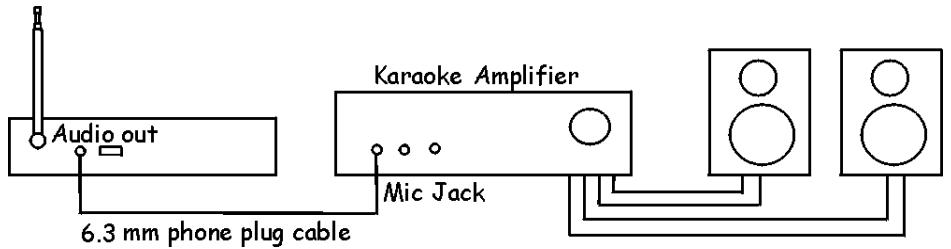

Gebruik een 6,35 mm jackkabel (male/male) om de audio-uitgang van de ontvanger aan te sluiten op de microfooningang van de versterker. Zet de ontvanger aan, daarna de microfoon.

Welk type batterij moet ik gebruiken voor de microfoon en hoe vervang ik deze?

Gebruik een standaard 9 V batterij (alkaline aanbevolen). Open het batterijvakje onderaan de microfoon, plaats de batterij met de juiste polariteit (+/-) zoals aangegeven, en sluit het vakje.

Wat is het maximale bereik van het MR-S06 systeem?

Het bereik kan meer dan 50 meter bedragen in open veld, zonder obstakels. Interferentie of een zwakke batterij kunnen deze afstand verminderen.

Hoe stel ik de squelch (ruisdrempel) in op de ontvanger?

Draai aan de 'SQUELCH'-potentiometer aan de achterzijde van de ontvanger. Een te hoge instelling vermindert het bereik; stel het net voldoende in om achtergrondruis te elimineren wanneer er geen microfoonsignaal is.

Wat moet ik doen als het LED-lampje van de microfoon continu brandt?

Dit betekent dat de batterij bijna leeg is. Vervang deze door een nieuwe 9 V batterij. Als het LED uit is, controleer dan de polariteit of of er geen batterij in zit.

Het geluid is verstoord of valt weg: wat moet ik controleren?

Controleer de afstand van de microfoon (blijf binnen het bereik), de staat van de batterij (vervang indien nodig), en de oriëntatie van de ontvangerantenne (uitgevouwen en verticaal). Vermijd interferentie met andere apparaten.

Kan ik deze microfoon in heel Europa gebruiken?

Nee, dit systeem is alleen goedgekeurd in België. Het gebruik in andere EU-landen is strikt verboden. Bepaalde frequenties (202,400 en 204,600 MHz) zijn verboden binnen een straal van 50 km rond Bouillon.

Hoe voorkom ik schade aan de microfoonkap?

Sla niet op de microfoonkop, blaas niet of adem niet krachtig erin. Vermijd vallen op harde oppervlakken. Berg hem indien mogelijk op in een etui.

De ontvanger gaat niet aan: wat moet ik doen?

Controleer of de netadapter (12-18 V DC) goed is aangesloten en of het stopcontact werkt. Zorg ervoor dat de aan/uit-schakelaar van de ontvanger op 'ON' staat.

Welke accessoires worden meegeleverd met de MR-S06?

Het systeem omvat de ontvanger, de handmicrofoon en een netadapter. De 9 V batterij voor de microfoon is niet inbegrepen. Er kan ook een audiokabel worden meegeleverd (niet expliciet vermeld).

GEBRUIKSAANWIJZING MR-S06 JBSYSTEMS LIGHT

• Alvorens het toestel aan te sluiten en in werking te stellen, gelieve na te kijken of de spanningsinstelling in overeenstemming is met de spanning voorzien in uw regio.
  • Vermijd extreem vuile of stoffige omgevingen.
  • Vermijd extreem vochtige omgevingen.

INSTRUCTIES

Dank u voor het aanschaffen van een Wireless Microphone System! De VHF hoge band draadloze microfoon en ontvanger zijn audio-producten van hoge kwaliteit.

Het draadloze microfoon systeem functioneert op VHF band frequentie 160-250 MHz met quartz locked control.

Gelieve deze gebruiksaanwijzing volledig door te nemen alvorens het systeem in werking te stellen.

Deze handleiding bevat het functioneren en bedienen van het Wireless Microphone system.

KENMERKEN

1. Werkt op VHF band frequentie 160-250 MHz crystal controlled.
2. SMD gemonteerde PCB module garandeert de kwaliteit en stabiliteit voor gemakkelijke installatie en snelle vervanging. Speciaal geschikt voor onderhoud.
3. Super hoge gevoeligheid, extreem lage ruisstransmissie en ontvangst.
4. Hoog kwaliteit mengcircuit helpt ruis tot een minimum te herleiden.
5. De ontvanger heeft een plastic design afgewerkt in zwarte kleur.
6. Audiofrequentie bereik gaat van 40 Hz tot 15 KHz, S/R verhouding is meer dan 100 dB en THD is minder dan 0.5%.
7. De toelaatbare afstand tussen microfoon en ontvanger is meer dan 50 meter.
8. Energievoorziening 12 V – 18 V.
9. 'Tone squelch' circuit besturing voor gegarandeerde ontvangst.

SPECIFICATIES

Draagwijdte Frequentie

Frequentie Stabiliteit

Verhouding S/R

Toon Signaal

Beeld & Valse Afkeuring

Ontvangstgevoeligheid

Selectiviteit

Dynamisch Bereik

Modulatie Mode

IF Frequentie

Bereik

AF Signaal

THD

Audio Vermogen

Voeding

Afmetingen

: VHF 160 - 250 MHz

: ± 0.005 % met quartz controle

: Meer dan 150 dB bij 15 KHz afwijking en 60 dB/μ V antenne ingevoerd vermogen

: 32.768 KHz (voor 'tone squelch' besturing)

: minimum 80 dB

: 8 dB/μ V, voor 80 dB verhouding S/R

: Meer dan 50 dB

: Meer dan 96 dB

: FM

: 10.7 MHz

: Meer dan 50 meter

: 40 Hz tot 15 KHz (± 3 dB)

: Minder dan 0.5 % (bij 1 KHz)

: Asymmetrisch: max. 775 mV bij 15 KHz afwijking & 5 Kohm belasting

: Adapter 12 - 18 V

: 165 (L) x 140 (D) x 35 (H) mm

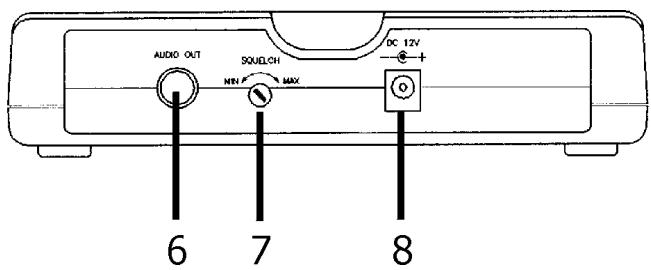

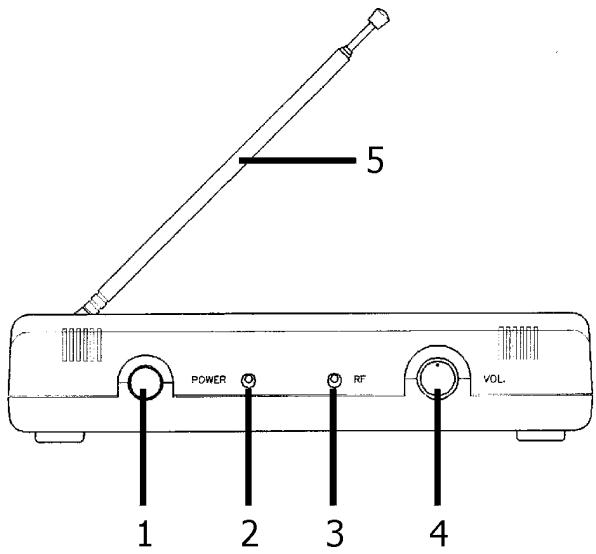

1...... Stroomschakelaar
2...... Stroom Indicator
3...... RF Signaal
4...... Volumeregeling
5...... Antenne
6...... Audio uitgang
7...... 'Squelch' Instelling
8...... DC Jack (voeding)

WERKING

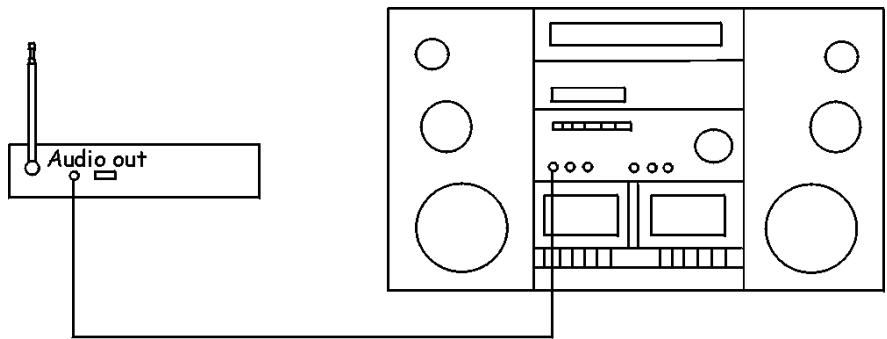

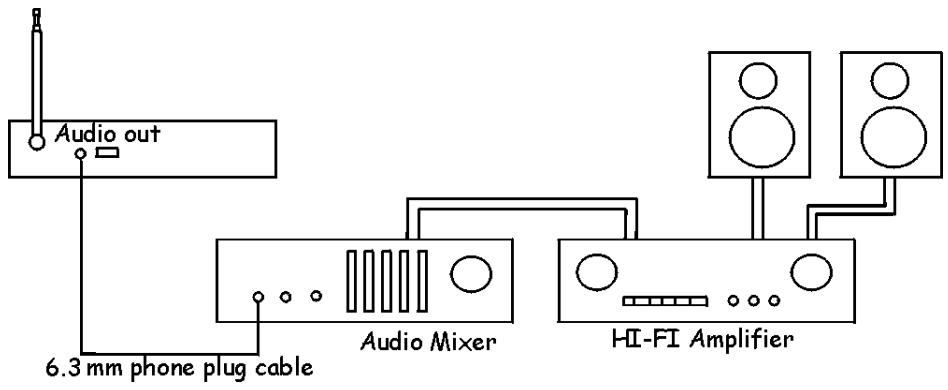

1. Verbind de monojack/monojack kabel met de audio-uitgang van uw toestel enerzijds en een micro-ingang van uw mengpaneel anderzijds.
2. Trek de telescoopantenne uit in de langste verticale stand, dit om de gevoeligheid te versterken voor het ontvangen van het microfoonsignaal.
3. Zet de stroomschakelaar aan, de stroomindicator zal oplichten.
4. Wanneer de microfoon het signaal uitzendt, zal het rode lichtje van het RF signaal oplichten om aan te geven dat de microfoon werkt.
5. Het 'squelch' niveau is regelbaar met de 'squelch' regeling aan de achterkant van het toestel, regel het uitgangsniveau om ruis te vermijden (indien de 'squelch' te hoog wordt gezet zal het bereik van het systeem verminderen).
6. Wanneer de ontvanger niet wordt gebruikt, draai de volume-knop naar het minimum en schakel de stroom uit.

CASE 1

CASE 2

CASE 3

1. Cardioïde capsule met hoge gevoeligheid voor professioneel gebruik.
2. Speciale ruisabsorptiedelen in de cilinder die de schokken van het lawaai van aan/uitzetten en hanteringslawaai elimineren.
3. Frequentie met quartz locked besturing.
4. Gemakkelijk te open batterijvakje voor vervangen van batterij.
5. LED indicator voor lege batterij.

WERKING

1. Open het deksel van de batterij en plaats de batterij in het batterijvakje volgens de aanduiding (+) en (-).
2. Zet de stroomschakelaar op ON, de LED indicator zal flikkeren om aan te geven dat de draagwijdte frequentie uitzendt. De microfoon is klaar voor gebruik.
3. Indien de LED indicator flikkert betekent dit dat de energie- voorziening normaal is. Indien de LED indicator oplicht dan betekent dit dat de batterij moet worden vervangen. Indien de indicator niet flikkert of oplicht dan is er geen batterij ingebracht of werd ze niet goed ingebracht.
4. Zet de stroomschakelaar op OFF wanneer de microfoon niet wordt gebruikt en haal de batterij uit de microfoon indien deze voor lange tijd niet wordt gebruikt. Dit voorkomt schade die een 'lekkende' batterij kan veroorzaken.

KENMERKEN

Draagwijdte Frequentie	: 160 - 250 MHz, UHF high band
Toon Signaal	: 32.768 KHz(voor 'tone squelch' besturing)
RF Power Output	: 30 MW (max.)
Valse uitzending	: Meer dan 43 dB onder draagwijdte frequentie
Frequentie Stabiliteit	: Tot op ± 0.005 % met quartz besturing
Antenne	: Ingebouwd
AF Response	: 40 Hz tot 15 KHz ( ± 3 dB)
Maximale Afwijking	: ± 15 KHz binnen begrensde compressor
S/R Verhouding	: 60 dB (A-belast)
Microfoon Capsule	: Unidirectionele dynamische microfoon
Werkt op	: Standaard 9 V batterij
Verbruik	: Ongeveer 25 mA
Levensduur Batterij	: Meer dan 6 - 8 uur doorlopend gebruik met Alkaline Batterij
LED Indicator	: Power On - Off en lege batterij
Afmetingen	: Handheld mic:56 diam. (D) x 247 (L) mm

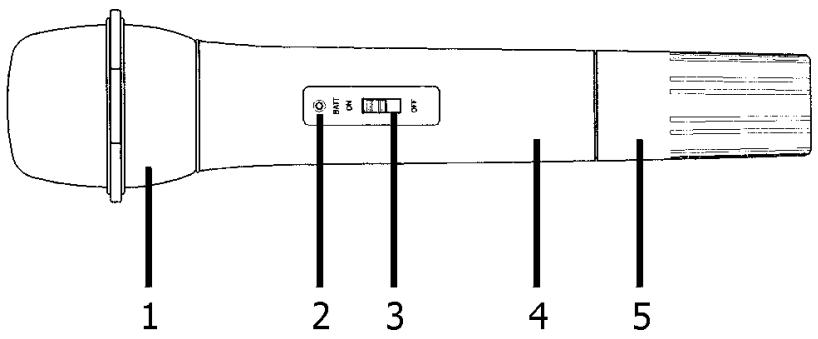

HANDHELD MICROPHONE

1. Bescherming Top
2. Lege Batterij Led Indicator
3. ON/OFF Schakelaar
4. Huis Microfoon
5. Huis Batterij

NOTA

DIT SYSTEEM IS ENKEL GOEDGEKEURD IN BELGIË. HET GEBRUIK IN ANDERE LANDEN VAN DE EEG IS STRICT VERBODEN.

PROBLEEMOPLOSSINGEN

Gelieve deze handleiding zorgvuldig te lezen alvorens na service te vragen en volgende punten na te kijken. In geval van problemen, gelieve de winkel van aankoop te contacteren. Zij zullen u met veel plezier helpen.

1. Alvorens het toestel aan te sluiten en in werking te stellen, gelieve na te kijken of de spanningsinstelling in overeenstemming is met de spanning voorzien in uw regio.
2. Indien de LED indicator oplicht dan moet de energievoorziening worden vervangen. Vervang met een nieuwe 9 V batterij en zorg ervoor dat de polariteit (+)(-) van de batterij goed is aangesloten.
3. Uitvallen van het signaal kan plotseling voorkomen door interferentie van buitenaf, te veel afstand tussen microfoon en ontvanger of door een lege batterij. Indien dit gebeurt, stel de antenne goed af of verwissel de batterij.
4. Laat de microfoon niet vallen op een harde betonnen vloer, sla niet met vuist of vingers op het bovenste deel en blaas niet in het bovenste deel van de microfoon.
5. Indien u de microfoon lange tijd niet gebruikt haal de batterijen er dan uit. Dit voorkomt schade die een 'lekkende' batterij kan veroorzaken.

WAARSCHUWING

Microfoons met frequentie 202.400 MHz en 204.600 MHz kunnen niet worden gebruikt in een straal van 50 km rond de stad Bouillon. Indien u in deze omgeving woont, gelieve microfoons te vragen met een andere frequentie.
