MIX 3 USB - Contrôleur de mixage audio JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de mixage audio
Marque	JBSYSTEMS LIGHT
Modèle	MIX 3 USB
Dimensions (L x H x P)	254 x 82,5 x 308 mm
Poids	3,4 kg
Alimentation	AC 9V / 1A (adaptateur spécial fourni)
Nombre de canaux	4 (3 canaux ligne/phono/USB + 1 micro)
Entrées	6 entrées ligne (dont 3 commutable phono), 1 entrée micro jack 6,35 mm, 2 entrées USB bidirectionnelles
Sorties	1 sortie Master Cinch, 1 sortie Record Cinch, 1 sortie casque jack 6,35 mm
Égaliseur des canaux 1-3	3 bandes (grave, médium, aigu) avec réglage +9 dB / -26 dB
Égaliseur micro	2 bandes (grave, aigu) avec réglage +/-10 dB
Crossfader	Remplaçable, pour mixage canaux 1 et 3
Curseurs	Type « steel rail » haute qualité
Talkover	Atténuation automatique des canaux de -14 dB lorsque le micro est activé en mode Talkover
Pré-écoute (PFL)	Par canal avec réglage Cue Mix
VU-mètres	LED Master
Réponse en fréquence	20 - 20 000 Hz (+/-2 dB)
Distorsion + bruit	< 0,02 % @ 1 kHz, 0 dB, charge 100 kΩ
Rapport signal/bruit	> 87 dB (IHF-A)
Connectivité USB	USB 2.0 bidirectionnel (44,1 kHz / 16 bits), compatible Windows et Mac OS
Entretien	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de produits abrasifs
Sécurité	Usage intérieur uniquement ; ne pas ouvrir ; respecter les distances de ventilation (min. 5 cm)
Pièces détachées / réparabilité	Fusible remplaçable par un technicien qualifié ; crossfader remplaçable par l'utilisateur
Informations générales	Livré avec adaptateur secteur et manuel d'utilisation ; température max. d'utilisation : 45 °C

FOIRE AUX QUESTIONS - MIX 3 USB JBSYSTEMS LIGHT

Comment changer le crossfader du MIX 3 USB ?

Retirez le bouton du crossfader, puis les deux vis de maintien. Débranchez délicatement le câble du crossfader (tirez sur le connecteur, pas sur le câble). Branchez le nouveau crossfader, replacez-le et revissez.

Comment utiliser le talkover sur ce mixeur ?

Placez l'interrupteur micro en position TALK OVER. Le micro s'allume et le niveau des autres canaux diminue d'environ -14 dB, ce qui permet à la voix de dominer le mix.

Quels câbles utiliser pour les connexions audio ?

Utilisez des câbles Cinch/Cinch de bonne qualité pour les entrées/sorties ligne. Pour le micro, un câble jack 6,35 mm mono asymétrique. Pour les platines vinyle, reliez la masse au connecteur GND.

Puis-je enregistrer mon mix directement sur un ordinateur ?

Oui, grâce aux deux connexions USB bidirectionnelles. Branchez votre ordinateur via un câble USB (non fourni, max. 3 m). Le mixeur est reconnu comme une carte son, vous pouvez enregistrer le signal de la sortie Record ou Master.

Comment nettoyer la table de mixage ?

Utilisez un chiffon légèrement humide pour essuyer la surface. Ne versez jamais d'eau à l'intérieur et n'utilisez pas de solvants abrasifs.

Quel type d'adaptateur secteur dois-je utiliser ?

L'adaptateur fourni est spécifique : AC 9V / 1A. N'utilisez jamais d'autre adaptateur, sous peine d'endommager l'appareil.

Comment brancher une platine vinyle ?

Connectez la platine aux entrées PHONO (canaux 1, 2 ou 3). Placez l'interrupteur PHONO/CD en position PHONO. Reliez le câble de masse de la platine à la borne GND de la table de mixage.

Que faire si le son est déformé ?

Vérifiez que les VU-mètres Master ne dépassent pas 0 dB (zone rouge). Réduisez le gain des canaux ou le niveau Master. Assurez-vous également que les câbles sont en bon état et bien connectés.

Puis-je utiliser ce mixeur en extérieur ?

Non, cet appareil est prévu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie, à l'humidité ni à des températures supérieures à 45 °C.

Comment pré-écouter un canal avant de l'envoyer en Master ?

Activez le sélecteur PFL (Pre-Fader Listen) pour le canal souhaité. Utilisez le curseur CUE MIX pour équilibrer entre le PFL et la sortie Master dans le casque. Réglez le niveau avec le CUE LEVEL.

MODE D'EMPLOI MIX 3 USB JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems®. Veuillez lire le mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM ET INSCRIVEZ-VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• 9 entrées sur 4 canaux (6 lignes ou 3 lignes + 3 phonos, 1 micro, 2 USB)
• 2 connexions USB bidirectionnelles 1 micro DJ séparé avec talkover
• 1 sortie Master + 1 sortie enregistrement
• Contrôle du Gain, des aigus, médiums et basses sur les canaux 1, 2 & 3 Crossfader facilement replacable
• Curseurs DJ de type «steel rail» de haute qualité, avec un déplacement/agréable au toucher (curseurs dotés de rails en acier pour une plus longue durée de vie)
• VU-mètres LED
• Pré-écoute « Pre-fader » avec option cue mix

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Vérifier le contenu:

Vérifiez que l'emballage contient les différents éléments:

Table de mixage Mode d'emploi Adaptateur CA

Instructions de sécurité

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens.

qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage à l'intérieur seulement.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit tous les jours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V!
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack 19''. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle température ambiant après le transport. La condensation peut ALTERER les performances de l'appareil.

Nettoyage:

Nettoyer en frottant à l'aide d'un chiffon légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourrait endommager l'appareil.

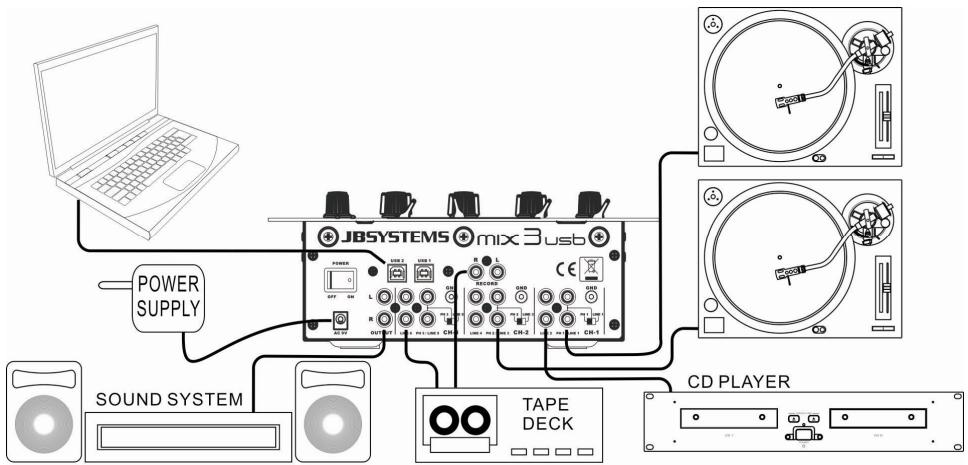

Connexions

A l'exception des connexions micro et casque, toutes les connexions sont au standard Cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité.

Pour plus d'informations sur les connexions, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées allant jusqu'à un niveau de 2V. Ceci inclut les lecteurs de CD, tuners, vidéos,...

Les deux connexions USB seront détectées par tout ordinateur en tant que cartes son. Ces connexions sont bidirectionnelles : elles autorisent donc simultanément la lecture et l'enregistrement.

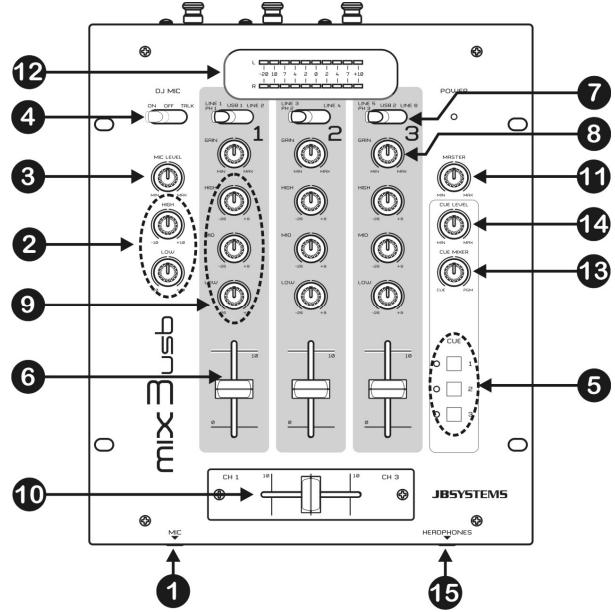

CONTROLES ET FONCTIONS (FACE AVANT)

1. DJ MIC INPUT JACK: Accepte les micros asymétriques pourvus d'un connecteur jack mono de 1/4". Cette entrée est principalement utilisée pour le micro DJ.
2. REGLAGE DE TONALITE à 2 bandes: la fréquence du micro DJ peut être régle avec une portée de +/-10dB.
3. DJ MIC LEVEL: Est utilisé pour régler le niveau du micro DJ.
4. INTERRUPEUR MICRO: Voici les 3 fonctions:

OFF: le micro est coupé. ON: le micro est allumé. TALK OVER: mic allumé; le niveau de tous les autres canaux diminue d'environ -14dB

1. SELECTEUR PFL: est utilisé pour sélectionner la source (CH-1 à CH-3) que vous pouvez pré-écouter par la sortie casque. Si vous enfores es.
2. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparément.
3. SELECTEUR DE SOURCE D'ENTREE: est utilisé pour sélectionner la source d'entrée exacte pour chaque canal: Phono, line ou USB.
4. GAIN LEVEL: règle le niveau d'entrée de chaque canal.
5. Réglage de TONALITE à 3 bandes: la fréquence de chaque canal peut être réglé eint)
6. CROSSFADER: avec ce curseur vous pouvez mixer les canaux 1 & 3. Le crossfader ne fonctionnera que si vous avez regles les curseurs des canaux (6) selectionnés au niveau désiré!
7. NIVEAU MASTER: est utilisé pour régler le niveau de la sortie Master.
8. VU METRES MASTER: affiche le niveau de sortie. Faites attention que les niveaux ne dépassent pas 0dB (ou 100% ). Le son risque d'être déformé si le niveau du signal entre dans la zone rouge du VUMètre.
9. CUE MIX: avec ce curseur vous pouvez mixer la sortie master avec n'importe quel canal d'entrée dans la sortie casque (15):
10. Mettez le curseur complètement à gauche pour pré écouter le signal PFL sélectionné (7).
11. Mettez le curseur complètement à droite pour écouter la sortie master.
12. Mettez le curseur dans une autre position pour écouter le mixage des deux signaux.

Cette option vous permet de vérifier votre mixage avant que vous l'envoyiez vers la sortie master.

1. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
2. HEADPHONE jack: Vous pouvez pré-écouter toutes les entrées/sorties en connectant n'importe quel casque stéréo moderne à ce jack de 6.3mm.
3. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le Led bleu est allumé quand la table de mixage est allumée.

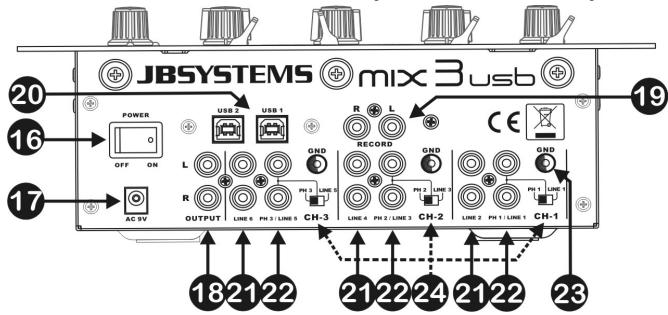

CONTROLES ET FONCTIONS (FACE ARRIERE)

1. Cable d'alimentation: connectez l'adaptateur AC, fourni avec l'appareil, à cette entrée. Vérifiez toujours si le cable n'est pas endommagé avant de l'utiliser!
2. SORTIE MASTER: Utilisez cette sortie pour connecter des amplificateurs.
3. RECORD OUTPUT: transmet le même signal que les sorties master, mais n'est pas influencé par le niveau du master. Il est utilisé pour brancher un enregistreur analogique. Vous pouvez également connecter un ordinateur pour effectuer un enregistrement digital direct, veuillez vous reporter pour cela au N° 20, 'Connexions USB'.
4. CONNXIONS USB : deux connexions USB bidirectionnelles (USB1 pour le CH1 et USB2 pour le CH3). Vous pouze connecter n'importequel ordinateur via ces connexions USB. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Etant donné que les deux ports USB sont bidirectionnels, vous étés en mesure de reproduire de la musique au départ de votre ordinateur et de mélanger cette musique avec d'autres sources comme celles d'un lecteur CD, d'un phono, etc... Mais en même temps, vous pouze également enregistrer votre 'mix' dans votre ordinateur via cette même connexion USB!
5. LINE INPUT CHANNELS: est utilisée pour connecter un signal audio du niveau Line.
6. PHONO/LINE INPUT CHANNELS: est utilisée pour connecter une platine vinyle ou un signal audio du niveau Line. Utilisez l'interrupteur (24) pour changer une entrée ligne en entrée phono.
7. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipées d'un connecteur de masse (GND). Il est conseillé de connecter ce signal de masse au connecteur GND. Si votre platine vinyle ne dispose pas d'un câble de masse, vous ne devez pas utiliser ce connecteur.
8. INTERRUPEUR PHONO/CD: cet interrupteur vous offre la possibilité de sélectionner soit l'entrée CD, soit l'entrée phono.

Voici la procédure pour changer le crossfader:

• Retirer le bouton du crossfader.
• Retirez les 2 vis qui maintiennent le crossfader.
• Retirez délicatement le curseur et le plateau de leur emplacement.
• Débranche le cable du crossfader (tirez sur le connecteur, PAS sur le cable!)
• Branchez le nouveau crossfader sur le cable.
• Remettre le crossfader et son petit plateau en place à l'aide des 2 vis.

C'est fait!

Alimentation:	AC 9V / 1A ~Utilizez l'adaptateur spécial !
Réponse de fréquence:	20-20.000Hz (+/-2dB)
DHT + bruit:	<0.02% @ 1kHz, 0dB, charge = 100kΩ
S/N Ratio (IHF-A):	>87dB @ 1kHz.
Connexions USB :	USB 2.0 bidirectionnelle (44,1 kHz/16bit) compatible Windows® & Mac OS®
Câble USB (pas inclusif):	L_max = 3m
Entrées micro:	3,16mV @ 2,2kΩ
Entrées Line/CD:	320mV @ 50kΩ
Entrées Phono:	3,16mV @ 47kΩ
Sortie Record:	1,68V @ 1kΩ
Sortie Master:	1.68V @ 1kΩ unbal.
Talkover:	0dB → -14dB
Contrôle de tonalité des canaux :	+9dB / -26dB (70Hz, 1kHz, 13kHz)
Contrôle de tonalité du micro DJ :	+10dB / -10B (100Hz, 10kHz)
Casque:	1,12V@32Ω
Dimensions:	254(L) x 82,5(H) x 308(P) mm
Poids:	3,4kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
