GEBRUIKSAANWIJZING MIX 3 USB JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, geleieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEM: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM EN SCHRIJF U IN

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeben.

• 9 ingangen over 4 kanalen (6 line of 3line + 3phono, 1micro, 2USB)
• 2 bidirectionele USB aansluitingen ( tezelfdertijd aflspelen en opnemen )
  1 DJ microfooningang met talkover
• 1 Master uitgang + 1 record uitgang
• Gain, treble, mid, bass regeling op de kanalen 1, 2 & 3
  Gemakkelijk verrangbare crossfader
  Vlot glijdende "steel rail" DJ schuifregelaars van hoge kwaliteit
  LED VU-meters
• Pre-fade voorbeluistering met cue mix optie

VOOR GEBRUIK

Belangrijke instructies:

• Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd werk. Gebruik het apparaat bij beschadiging Niet, raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst naukeurig volgt. Elke schadeverooraaktddoor verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkdehdoor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterialaal te recycleren.

Controleer de inhoud:

Kijk na of de doos volgende producten bevat:

• Mixer
• Handleiding
• AC adapter

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel maybe te vermiinden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikkempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht hebelt om een risico van elektracutie in te houden.

Het uitroepteken binnen de geldijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbool betekent: Klasse II apparaten

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren wanneser het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gezuld met water, zoals bv. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gezruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rondon dit apparaat om een goede koeling toe te lately is 5cm .
• Trek als de stekker uit wonneer het apparaat gedurende langere tijd Niet wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op dechterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort als iutstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud es of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbarebekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het lichtnet gezehden!
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.

• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeauthoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats de mengtafel in een goed geventileerde ruimte waar zij Niet blootgesteld is aan hoge temperaturen of vocht.
• Hetplaatsen en het gebruik van de mengtafel gedurende een langeperiode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werkung beinvoeden.
• De mixer kan in een 19" kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageoppeningen op de frontplaat. Gebruik hiervoort bauten van de juiste dikte! (deze zich nicht inbegren) Probeer sterke schokken en vibratiesijdens het transport zo veel möglichk te vermijden.
• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te konnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

REINIGING VAN DE MENGTAFEL:

Reinig de mengtafel met een vochtig doek. Vermijd dat er water in het toestel komt. Gebruik nooit vluchtige vloeistoffen zoals benzeen of thinner welke het toestel konnen beschaden.

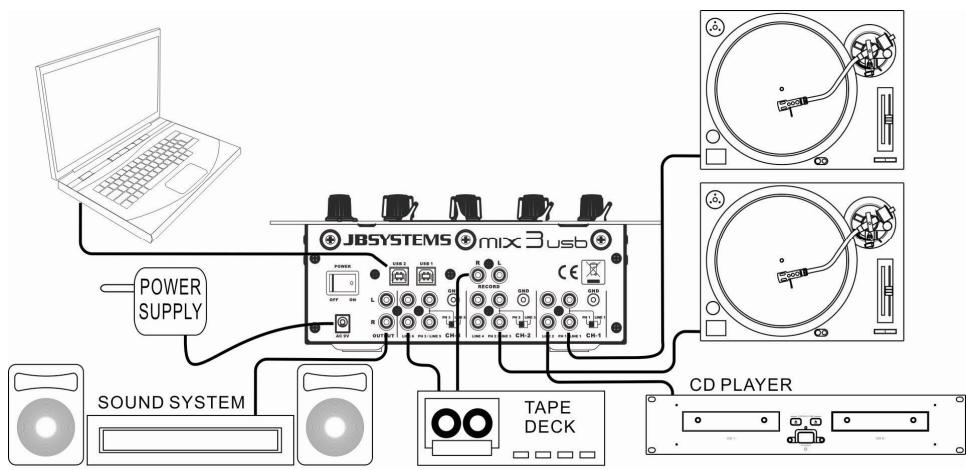

AANSLUITINGEN

Behalve de microfoon- en de hooftelefoonaansluiting zich alle aansluitingen van het cinch-type. Gebruik cinch-cinch kabels van goede kwaliteit om een goede geluidskwaliteit te verzekeren.

Voor meer informatie over aansluitingen verwijzen wij u maar het volgende hoofdstuk. Zet het toestel uit, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met een niveau tot en met 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers, enz.

Beide USB aansluitingen zullen gedetecteerd worden als een geluidskaart op uw computer. Deze aansluitingen zijn bidirectioneel (tezelfdTijd aftspelen/opnemen van muzzlek).

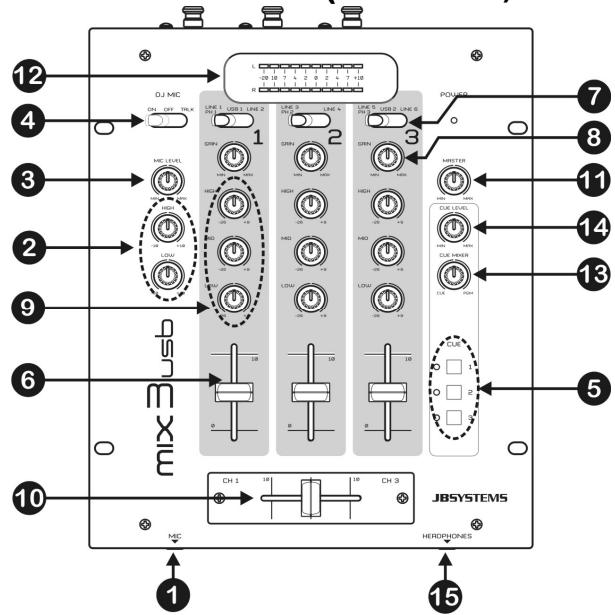

BEDIENINGEN EN FUNCTIONS (VOORZIJDE)

1. DJ MIC INPUT JACK: Aanvaardt ongebalanceerde microfoons met een 1/4 mono jack. Deze ingang wordt meestal gebruikt voor de DJ microloon.

2. 2-BANDS TOONREGELING: de frequente van de DJ microfoon kan ingesteld worden binnen een bereik van +/-10dB.

3. DJ MIC VOLUME: worden gebruikt om het niveau van de DJ microfoon te regelen.

4. MIC SCHAKELAAR:

OFF: microfoon uitgeschakeld.
ON: microfoon aan.
TALK OVER: microfoon aan waar bij het geluidsniveau van de andere kanalen met 14dB verminderd worden

1. PFL KEUZESCHAKELAAR: worden gebruikt om de bron (CH-1 tot CH-3) tekiezen die u wilt voorbeluisteren via de hooftefoonuitgang. Door verschillende Cue toetsen in te drukken is het möglichelijk een gemixt geluideer weer te given van de gazeleterde bronnen.
2. KANAAL SCHUIFREGELAAR: worden gebruikt om het niveau van elk kanaal apart in te stellen.
3. INGANGSKUEZESCHAKELAAR: worden gebruikt om de juiste ingang voor elk kanaal te kiezen: Phono, line of USB.
4. GAIN NIVEAU: regelt het ingangsniveau van elk kanaal.
5. 3-BANDS TOONREGELING: de frequentie van elk kanaal kan afzonderlijk ingesteld worden binnen een bereik gaande van -26dB tot +12dB. In de middenpositie is de toonregeling neutraal. (uitgeschakeld)
6. CROSSFADER: met deze schuifregelaar kut u de kanalen 1 & 3 mixen. De crossfader zal enkel werken wonneer u de geselecteerde kanaalschuifregelaars (6) op het gewenste niveau hebt ingesteld!
7. MASTER NIVEAU: worden gebrukt om het niveau van de Master uitgang te regelen.
8. MASTER VU METERS: geeft het uitgangsiveau van master1 weg. Let erop dat de niveaus de 0dB (of 100% ) Niet overschrijden. Het geluid zou hunnen verrormd worden wanner het signaalniveau in de rode zone van de VU-meter komt.
9. CUE MIX: met deze regelknop kurz u de master uitgang en om het even welk ingangskanaal door de hoofdtelefoonuitgang (15) mixen:
10. Zet de regelknop in de uiterst linkse positie om een geselecteerd PFL signaal (7) voor te beluisteren.
11. Zet de regelknop in de uiterstrechtse positie om de master uitgang voor te beluisteren.
12. Zet de regelknop in om het even welke andere positie om een mix van beiden signalen voor te beluisteren.

Deze optie LAST u toe uw mix te controlleren alvorens u hem door de master uitgang stuart.

1. CUE NIVEAU: worden gebruikt om het niveau van de hoofdtelefoonuitgang in te stellen.
2. HEADPHONE jack: u sunt alle in/uitgangen voorbeluisteren wanner u op deze 6.3mm jack om het even wieke moderne hoogtefoele aansluit.
3. POWER schakelaar: worden gebruikt om de voeding van de mengtafel aan en uit te zetten. De blauwe led is aan wanner de mengtafel aan staat.

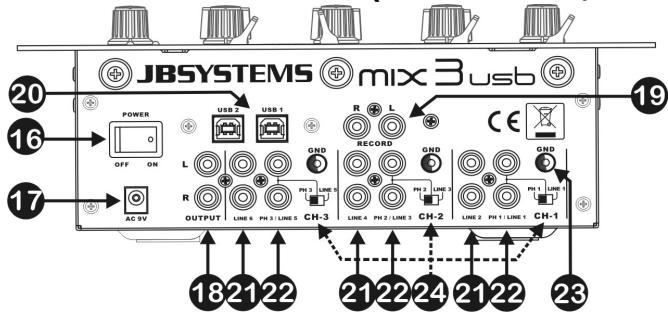

BEDIENINGEN EN FUNCTIONS (ACHTERZIJDE)

1. VOEDINGSKABEL: verbind de meegeleverde AC adapter met deze ingang. Controller steeds eerst of de kabel nicht beschadigd is!
2. MASTER UITgang: Gebruik deze uitgang om versterkers aan te sluiten.
3. RECORD UITGANG: draagt hetzelfde signal als de master uitgangen, maar worden nicht beinvoed door de master niveau regeling. Deze uitgang worden gebruikt om een analoge recorder an te sluiten. U kan hierop ook een computer aansluiten voor onmiddelijkige digitale opname, zie USB aansluitingen (zie 20)
4. USB AANSLUITINGEN: 2 bidirectionele USB aansluitingen (USB1 voor CH1 - USB2 voor CH3). U kutel elk de PC via dieze USB aansluitingen koppelelen aan uw mengpaneel. De PC/Mac zal uw mengpaneel als een geluidskaart detecteren. Normaal zijn er geen drivers nodig. Aangezien beiden USB poorten bidirectioneel zich, bent u in staat om muziek af te spelten via uw computers en dieze muzzlek te mixen met andere bronnen zoals CD, phono, etc. Tegelijkkertijd kan u uw mix opnemen op uw computer viadezelfde USB connectie!
5. LINE INGANG: worden gebrukt om een lijngeluidssignaal aan te sluiten.
6. PHONO/LINE INGANG: worden gebruikt om een draaitafel of een lijngeluidssignaal aan te sluiten. De ingangsbron keuzeschakelaar (24) op de achterkant bepaalt welk ingangsniveau geactiveerd za worden.
7. GROUND (GND) VERBINDING: vele draaiafels zijn voorzien van een aardingaansluiting (GND). Het is aangewezen deze signalaardering te verbinden met de GND aansluiting. Indien uw draaiafel net voorzien is van een aardingskabel dan moet u deze aansluiting Niet gebruiken.
8. PHONO/CD SCHAKELAAR: dank zij deze schakelaar(Int)kunt u kiezen tussen een Line niveau of een Phono niveau voor deze ingang

CROSSFADER VERVANGEN

Werkwijze voor het verrangen van de crossfader:

• Verwijder het plastiek kapje van de crossfader.
• Verwijder de 2 vijssjes waarmee de crossfader vastzit.
• Verwijder de crossfader en het metalenplaatje voorzichtig.
• Maak de crossfader los van het elektrische kabeltje (trek bij het verwijderen aan de connector, NIET aan het kabeltje!)
• Verbind de neue crossfader met het kabeltje.
• Bevestig de nouvelle crossfader, samen met het metalen frontplaatje opnieuw met behulp van de 2 vijsjes.

Afgelopen!

SPECIFICATIONS

Voeding:	AC 9V / 1A ~ Gebruik de speciale AC adapter!
Frequentie bereik:	20-20.000Hz (+/-2dB)
Vervorming + ruis:	<0.02% @ 1kHz, 0dB, belasting= 100kΩ
S/N verhouding (IHF-A):	>87dB @ 1kHz.
USB aansluitingen:	USB 2.0 bidirectioneel (44,1 kHz/16bit)
	Windows® & MacOS® compatibel
USB kabel (niet inbegren):	Lmax = 3m
Microfoon ingangen:	3,16mV @ 2,2kΩ
Line/CD ingangen:	320mV @ 50kΩ
Phono ingangen:	3,16mV @ 47kΩ
Record uitgang:	1,68V @ 1kΩ
Master uitgang:	1,68V @ 1kΩ unbal.
Talkover:	0dB → -14dB
Kanaal toonregeling:	+9dB / -26dB (70Hz, 1kHz, 13kHz)
Dj Microfoon toonregeling:	+10dB / -10dB (100Hz, 10kHz)
Hoofdtelefoon:	1,12V@32Ω
Afmetingen:	254(B) x 82,5(H) x 308(D) mm
Gewicht:	3,4kg

Elke inlichting kan veranderen zonder waarschuwing vooraf
U(Int)kunt de laatste versie van deze handleiding downloads via Onze website: www.beglec.com
