BEDIENUNGSANLEITUNG MIX 3 USB JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNGSCANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochglichkeiten, die these Gerat bietet sowie, zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• 9 Kanäle mit 4 Eingängen (3 Line-, 3 Phono-, 2 USB-, 1 Mikrofoneingänge)
• 2 Zweiwege-USB-Anschlüsse (gleichzeitiges Abspielungen und Aufnahme!)
  1 separator DJ-Mikrofon Eingang mit Talkoverschaltung
• 1 Master + 1 rec (Aufnahme) ausgang
• Gainregler, Dreifach Equalizer (Hoch-, Mittel- und Tieftonregler) pro Kanal (Kanal 1, 2 & 3)
  Austauschbarer Crossfader
• Hochwertige, leichtgangige Kanalfaderzüge mit Stahlführungsschiene
  LED VU-Meter
• Kopfhörervorhörfungtion mit Cue-Mix Überblendregler

VOR DEM GEBRAUCH

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzten, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinne weise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

Kontrolle der Vollständigkeit:

Folgende Teile mussen sich in der Geräteverpackung befinden:

• Mixer
  Bedienungsanleitung
• AC Adapter

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehauseteile. Im Geräte-inneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieieck weist den Benutzer darauf hin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitunglesen!

Dieses Symbol beweutet: Klasse II Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kühlung = 5cm.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt
  Die Netzsteckdose sollte immer gut erreichenbar sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muß diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt wenn der Netzschalter sich in der AUS-Stellung befindet.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Mischpult in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzen Sie das Mischpult für eine längerere Zeit keinher warmen Geräten wie Verstärker, Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie dazu die in der Frontblende eingelassenen Löcher.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Mischpult aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

REINIGEN DES MISCHPULTES:

Entfernen Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdünner, Benzin oder andere chemische Mittel für das Mischpult. Die Oberfläche des Gerätes könnte zerstört werden.

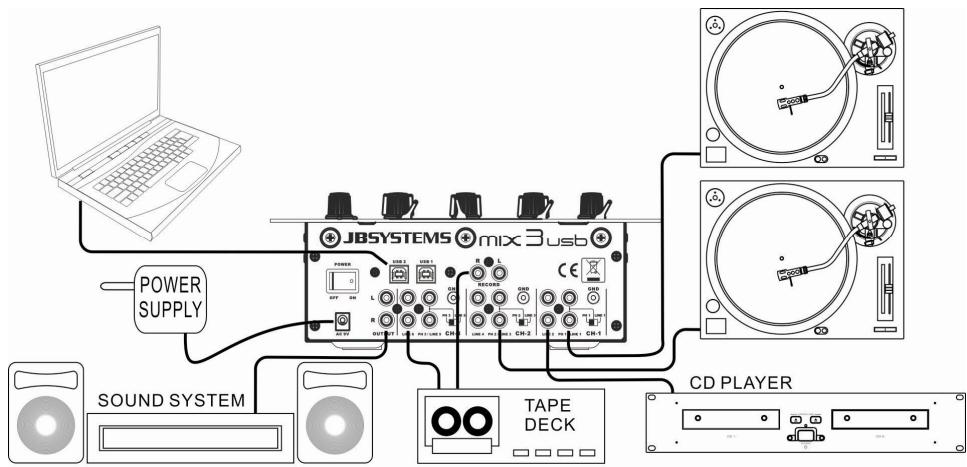

ANSCHLUSSE

Außer für Mikrofon und Kopfhörer Ausgängen sind alle Anschlüsse in Chinch ausgelegt. Verwenden Sie hochwertige Chinch - Chinch Kabel um eine bessere Klangqualität zu erreichen. Für weitere Informationen über die Anschlüsse lessen sie das nachste Kapitel. Vergewissem Sie sich das dass Gerät ausgeschaltet ist, bevorsie Änderungen an der Verkabelung vormen. In dieser Anleitung schreiben wir über „Line Eingänge“, das sind Eingänge bis zu 2V. Das beinhaltet Tuner, Video, CD Player usw. Beide USB-Anschlüsse werden von Ihr PC als eine Soundkarte erkannt. Es handelt sich hierbei um Zweiwege Anschlüsse (gleichzeitiges Musik-Abspieten/-Aufnehmen)

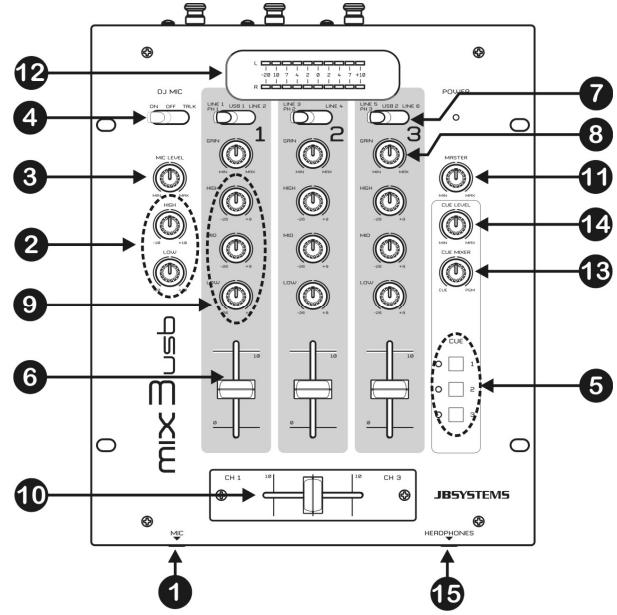

ANSCHLUSSE UND FUNKTIONEN (VORDERANSICHT)

1. DJ MIKROFON EINGANG: zum Anschluss des DJ-Mikrofon.
2. ZWEIFACH KLANGREGELUNG: Der Klang des Mikrofons kann über die 2 separates Frequenzregler im Bereich von +/-10 dB angepasst werden.
3. DJ MIKROFON LAUTSTARKE: Lautstärkeregler für das DJ-Mikrofon
4. MIC ON/OFF/TALKOVER: Mikrofonschalter

OFF: Mikrofon ausgeschaltet
ON: Mikrofon eingeschaltet
TALK OVER: MIKROFON eingeschaltet. Die Lautstärke aller anderen Kanäle wird um ca. 14dB abgesenkt

1. PFL TASTER: Durch drücken dieser Taster konnen Sie die Kanäle 1 - 3 mittels eines angeschlossenen Kopfhörers Abhören während der Wiedergabe eines anderen Kanals über den Masterausgang zur Lautspricheranlage. Es konnen mehrere PFL-Taster gleichzeitig aktiviert sein und so gemixt und gemeinsam abgehört werden.

2. KANALFADER: Mit diesen Schieberegler kann man für jeder Kanal die Lautstärke separates anpassen.

3. EINGANGSWAHLSCHALTER: Mit diesen Schalter wahren Sie die gewünschte Eingangsgquelle ob Phono, Line, oder USB.

4. GAIN REGLER: Mittels theses Drehreglers gleichen Sie den Eingangspegel des angeschlossenen Audiogerätes.

5. DREIFACH KLANGREGELUNG: Über drei Frenzbanden kann der Klang in einem Bereich von -26 dB bis +12 dB verändert oder angeglichen werden. In der Mittelstellung ist der Klang unverändert also inaktiv.

6. CROSSFADER: Mit dem Crossfader können Sie die Kanäle 1 & 3 überblenden. Der Crossfader Funktioniert nur, wenn die Schiebefader (6) der ausgewählten Kanäle hochgezogen sind.

7. MASTER REGLER: Steuert die Gesamtlautstärke des Master Ausgangs.

8. MASTER VU ANZEIGE: Optische Lautstärkanzeige in dB des Master Ausgangs. Sie sollen den 0 dB Marke = 100% nicht überschreiben! Wenn die roten LEDs aufleuchten kann das Audiosignal übersteuert und verzerrt sein!

9. CUE MIX: Mit diesen Überblendregler konnen Sie das Lautstärkeverhältnis auf dem Kopfhörerausgang (15) zwischen Master Signal und Vorhörkanal bestimmen:

10. Drehen Sie den Drehknopf in die linke Position und Sie horen nur das Signal des über PFL Taste (7) angewählten Kanals.

11. Drehen Sie den Drehknopf in die extreme rechte Position um das Master Signal abzuhoren.
12. Wenn Sie den Drehknopf in eine Position zwischen dem linken und dem rechten Anschlag stellen, wird das Master Signal mit dem PFL Signal gemischt. Das Mischungsverhältnis verändern Sie durch drehen nach links oder rechts.

So konnen Sie ihren Audiomix überprüfen, bevor Sie diesen über die Beschallungsanlage wiedergeben.

1. CUE LEVEL: Steuert die Lautstärke des Kopfhörerausgangs (26).
2. KOPFHÖRERBUCHSE: Sie können über diesen Ausgang alle Kanäle und Masterausgänge abhören wenn Sie einen Stereo-Kopfhörer an diese 6,3mm Buchse anschließen.
3. NETZSCHALTER: Dienst zum ein- und ausschalten des Mischpults. Wenn die blaue LED leucht ist das Mischpulf eingescheltet.

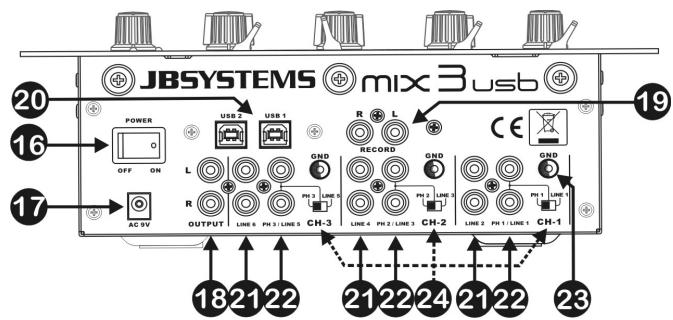

ANSCHLUSSE UND FUNKTIONEN (RückseITE)

1. NETZKABEL: Verbindet den mitgelieferten AC Adapter mit dieser Gerät Solle das Kabel beschädigt sein)dürfen sie auf keinen fall das Gerät benutzen! Wenden Sie sichitte an einen Fachmann oder den Hersteller um die Beschäftigung des Netzkabels zu beheben!
2. MASTER AUSGANG: Diese Ausgang verwenden Sie bei Verständern.
3. RECORD AUSGANG: Gibt das gleiche Audiosignal wie die Masterausgänge raus, bleibt jedoch im Pegel von diesen unbeinflusst! Schlieben Sie hier ihr Aufnahmegerät an. Sie konnen auch einen PC für eine Direkt-Digitalaufnahme anschließen, siehe USB-Anschlüsse (20).
4. USB-ANSCHLUSSE: zwei Zweiwege-USB-Anschluse (USB1 für K1 ~ USB2 für K3). Sie können gleich welchen PC über diese USB-Anschluse anschließen. Der Mac-PC wird ihren Mixer als eine Soundkarte erkennen, normalerweise sind keine Treiber notwendig. Da beiden USB-Ports bidirektonal sind, haben Sie die Möglichkeit Musik auf Ihrm PC abzuspielen und die Musik mit anderen Quellen wie CD, Schallplatte, usw. zu mischen. Gleichzeitig konnen Sie ihre Mischung mit demselben USB-Anschluss auf ihrem PC aufnehmer!
5. LINE EINGANGSBUCHSEN: An diesen Eingang konnen Sie eine Linequelle anschlieben.
6. PHONO/LINE EINGANGSBUCHSEN: An diesen Eingang können Sie entweder einen Plattenspieler (Phono) oder eine Linequeille anschließen. Mit dem Wahlschalter (24) auf der Rückseite können Sie zwischen CD und Plattenspieler umschalten.
7. MASSEANSCHLUSSKLEMME (GROUND): Die meisten Plattenspieler verfügen über ein Masseanschlusskabel. Verbinden Sie diese mit dem Masseanschluss. Soltte der Plattenspieler über kein Massekabel verfügen so hat er wahrscheinlich einen Lineausgang. Diesen dürfen Sie dann nicht mit den Phonoeingängen verbinden.
8. PHONO/CD UMSCHALTER: Hiermit konnen Sie zwischen CD und Plattenspieler umschalten.

WECHSELN DER CROSS FADER

Das mussen Sie bei Wechsel des Crossfaders beachten:

• Entfernen Sie den Knopf des Faders.
• Losen Sie die 2 Schrauben, mit denen der Crossfader befestigt ist.
• Entfernen Sie den defekten Fader, sowie die Abdeckung.
• Lösen Sie das Kabel durch Ziehen des Steckers vom Crossfader. (Ziehen Sie am Stecker, nicht am Kabel!)
• Stecken Sie den Stecker in den neuen Crossfader.
• Montieren Sie den Crossfader wieder mit den 2 Schrauben.

Fertig!

TECHNISCHE DATEN

Spannungsversorgung:	AC 9V/1A: Besonderer AC Adapter muss benutzt werden!
Frequenzbereich:	20-20.000Hz (+/-2dB)
THD + noise:	<0.02% @ 1kHz, 0dB, load=100 kΩ
Signalerauschabstand (IHF-A):	>87dB @ 1kHz.
USB-Anschlüsse:	USB2.0 zweiwege(44,1kHz/16bit) Windows® & MacOS® kompatibel
USB Kabel (nicht inclusiv):	Lmax=3m
Mikrofoneingänge:	3,16mV @ 2,2kΩ
Line/CD Eingänge:	320mV @ 50kΩ
Phono Eingänge:	3,16mV @ 47kΩ
Record Ausgänge:	1,68V @ 1kΩ
Master Ausgang:	1.68V @ 1kΩ unsymmetrisch.
Talkover:	0dB → -14dB
Kanal Frenzeinstellung:	+9dB / -26dB (70Hz, 1kHz, 13kHz)
DJ Mikro Frenzeinstellung:	+10dB / -10dB(100Hz, 10kHz)
Kopflörer:	1,12V@32Ω
Abmessungen:	254(W) x 82,5(H) x 308(D) mm
Gewicht:	3,4kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neue Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.begiec.com
