Type de produit	Boule LED d'éclairage décoratif intérieur
Marque	JBSYSTEMS LIGHT
Modèle	LED BALL INDOOR
Catégorie	Éclairage d'intérieur
Diamètre de la boule	30 cm
Poids	1,5 kg
Alimentation	AC 100~240 V, 50/60 Hz
Fusible	250 V 2 A, lent (20 mm verre)
Nombre de LEDs	91 LEDs haute puissance (R31 + G30 + B30)
Connectivité DMX	XLR 3 broches (entrée/sortie)
Canaux DMX	4 canaux : R, G, B + Variateur/Stroboscope
Modes de fonctionnement	Autonome (son/auto), Maître/Esclave (jusqu'à 16 unités), DMX, CA-8
Adressage DMX	Automatique par projecteur ou pour toute la chaîne
Commande à distance optionnelle	CA-8 (pour modes autonome et maître/esclave)
Installation	Plafond (chaîne incluse), mur (adaptateur optionnel), poteau (adaptateur optionnel)
Matériau de la coque	Plastique (coupole et base)
Durée de vie des LEDs	> 50 000 heures
Température ambiante max	40 °C
Entretien et nettoyage	Nettoyer l'optique externe tous les 30 jours avec un chiffon doux et produit pour verres
Sécurité	Ne pas ouvrir, utiliser par personnel qualifié, débrancher avant maintenance, utiliser un câble de sécurité secondaire
Pièces détachées et réparabilité	Fusible remplaçable par l'utilisateur (même type) ; aucune autre pièce réparable par l'utilisateur
Contenu de l'emballage	Appareil, mode d'emploi, chaînette métallique 1 m + vis à anneau M6

FOIRE AUX QUESTIONS - LED BALL INDOOR JBSYSTEMS LIGHT

Comment installer la LED BALL INDOOR au plafond ?

Utilisez la chaînette métallique fournie (1 m) et la vis à anneau M6. Fixez la vis au plafond ou à une armature, puis accrochez la chaînette. Assurez-vous que la zone en dessous est dégagée et que la structure supporte au moins 10 fois le poids de l'appareil. Un câble de sécurité secondaire (non fourni) est obligatoire.

Quels sont les modes de fonctionnement disponibles ?

Trois modes principaux : Autonome (réagit au son ou en automatique), Maître/Esclave (jusqu'à 16 appareils synchronisés) et DMX (contrôle via 4 canaux : R, G, B + variateur/stroboscope). Un contrôleur optionnel CA-8 permet de changer de mode et de couleur.

Comment régler l'adresse DMX automatiquement pour plusieurs appareils ?

Câblez tous les appareils en guirlande DMX, connectez le premier au contrôleur DMX. Mettez tous les canaux DMX à 000, puis le canal désiré comme adresse de départ à 255. Appuyez sur le bouton 'Adressage DMX auto' du premier appareil pendant environ 5 secondes. Les adresses des suivants sont calculées automatiquement (chaque appareil utilise 4 canaux).

Peut-on utiliser une télécommande avec cet appareil ?

Oui, la télécommande optionnelle CA-8 se branche sur l'entrée dédiée. Elle permet de sélectionner les couleurs, les modes (son, manuel, auto, etc.) et d'activer le stroboscope. Elle fonctionne en mode autonome et maître/esclave.

Comment nettoyer la boule LED ?

Débranchez l'appareil. Nettoyez l'optique externe avec un chiffon doux et un produit nettoyant pour verres. Séchez soigneusement. Effectuez ce nettoyage au moins une fois tous les 30 jours.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil. Vérifiez le fusible (250 V 2 A lent) et remplacez-le par un identique si nécessaire. Si le problème persiste, contactez votre revendeur. N'ouvrez jamais l'appareil vous-même, confiez toute réparation à un technicien qualifié.

Quelles sont les précautions de sécurité essentielles ?

Ne pas ouvrir l'appareil (risque d'électrocution). Utiliser uniquement en intérieur. Température ambiante max 40 °C. Débrancher avant toute maintenance. Utiliser un câble de sécurité secondaire pour l'installation en hauteur. Ne pas fixer directement la source lumineuse.

Combien d'appareils peut-on connecter en mode Maître/Esclave ?

Jusqu'à 16 appareils peuvent être connectés en guirlande DMX. L'appareil dont l'entrée DMX n'est pas branchée devient le maître ; les autres sont esclaves et suivent ses programmes.

Quelle est la durée de vie des LEDs ?

Les LEDs ont une durée de vie estimée à plus de 50 000 heures, ce qui correspond à plusieurs années d'utilisation intensive.

Puis-je monter la boule LED au mur ou sur un poteau ?

Oui, grâce à des adaptateurs optionnels (non fournis) spécifiques pour montage mural ou sur poteau (poteau jusqu'à 60 mm de diamètre). L'adaptateur pour poteau permet une fixation sécurisée sur un poteau.

MODE D'EMPLOI LED BALL INDOOR JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir acheté ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentionivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• LED-BALL Stylée RGB 30cm contenant 91 LEDs de haute puissance.
• Beaucoup d'applications possibles : discothèques, DJs, compagnies de location, expositions,...
• Changement de couleur RGB très fluide grâce à la haute fréquence de l'électronique du variateur.
• Différents modes de fonctionnement:
• Fonctionnement autonome: automatique ou changement des couleurs synchronisé avec la musique (commande à distance CA-8 en option possible)
• Mode maître/esclave: jusqu'à 16 appareils peuvent être utilisés ensemble pour un superbe spectacle lumière préprogrammé et synchronisé avec la musique. (commande à distance CA-8 en option possible)
• Contrôle par DMX (4caNAux: R, G, B + Variateur/stroboscope) par n'importe quel contrôleur DMX standard.
• Adressage DMX innovateur et extrêmement rapide:
• Adressage DMX très facile des projecteurs individuels par n'importe quel contrôleur DMX standard!
• Adressage DMX extrêmement rapide de plusieurs projecteurs (calcul automatique des adresses DMX)
• Prêt pour un usage immédiat, tous les câbles sont déjà reliés!
• Différentes possibilités d'installation pour une flexibilité maximale:
• Chaîne standard inclus (voir : Boules à facettes)
• Adaptateur en option pour un montage sur poteau.
• Adaptateur en option pour un montage sur mur.
• Technologie longue durée de vie des LEDs: >50.000 heures!

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi - Appareil LED BALL - Chatinette Visée anneau M6

Instructions de sécurité:

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouze replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : Lire le mode d'emploi. - Afin de protégér l'environnement, merci de recycler les emballages autant que possible. - Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages. - Cette unité est destinée à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation. - Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement. - Ne pas laisser l'unité à portée des enfants. - Les personnes non expérimentées ne doivent pas utiliser cet appareil. - La température ambiante maximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance. - Débranchez tous l'appareil si vous ne l'utilisez pas de manière prolongée. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux réglementations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrière de l'appareil. - Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. - Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles! - L'appareil doit être à la masse selon les règles de sécurité. - Ne pas connecter l'unité à un variateur de lumière. - Utilisez toujours les câbles appropriés et certifiés lorsqu'on ne s'est pas installé l'unité. - Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur. - Ne jamais réparer ou court-cuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. - La coque et les lentilles doivent être replacées si visiblement endommagées. - Utilisez l'emballage d'origine si l'appareil doit être transporté. - Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables. Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

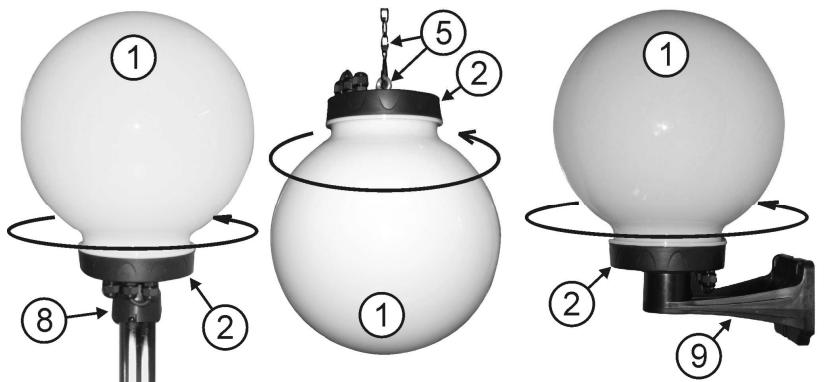

1. Coupole 30cm en plastique
2. Base en plastique

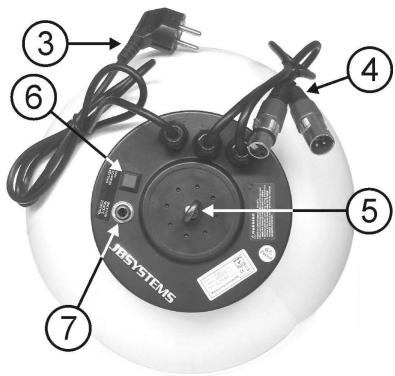

3. Entrée secteur
4. Sortie/entrée DMX par connecteurs XLR
5. 1 m de chaînette en métal + vis à anneau en métal (fourni)
6. Bouton « adressage DMX automatique »
7. Entrée pour la commande à distance optionnelle CA-8
8. Adaptateur pour un montage sur poteau (en option)
9. Adaptateur pour un montage sur mur (en option)

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

Installation électrique pour 1 appareil en fonctionnement seul:

• Installez simplement le câble secteur. L'appareil commencera fonctionner immédiatement en mode de fonctionnement seul.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle.

Installation électrique pour deux ou plusieurs appareils en maître/esclave:

• Branchez 2 ou 16 appareils au maximum ensembles en utilisant des câbles balancés de bonne qualité pour le microphone (comme par exemple des câbles JB Systems 7-0063). L'appareil qui n'a pas de câble branché sur son entrée-DMX réagira comme "maître", les autres seront les appareils esclaves. Assurez-vous que les appareils sont tous branchés sur le secteur.
• Et c'est terminé!

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave. Vous pouvez aussi connecter une commande à distance « LEDCON 01 », tous les projecteurs réagiront de façon identique (tous ont la même couleur).

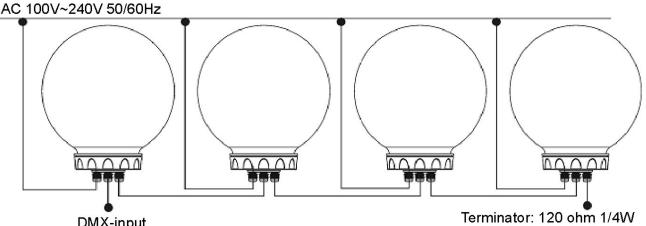

Installation électrique deux appareils ou plus en mode DMX:

Le protocole DMX est un signal à haute vitesse très utilisé pour le contrôle des équipements de lumières intelligents. Vous devez connecter en guirlande votre contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité (comme par exemple des câbles JB Systems ref. 7-0063).

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas!

90~120 ohm resistor

Assurez-vous que les appareils sont tous branchés sur le secteur. - Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôle, il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les adresses DMX:

Il existe deux fonctions de régler les addresses DMX des appareils

A. régler les adresses DMX par projecteur:

Assurez-vous que les câbles DMX de tous les appareils sont branchés. - Connectez le premier appareil sur le contrôleur DMX. - Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés. - Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000). - Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le projecteur, sur maximum (valeur 255) - Poussez brievement le bouton "Adressage DMX auto" (6) du projecteur. - Si vous pouvez mettre un autre projecteur sur la meme adresse de depart, vous nevez egalement pousser le bouton "Adressage DMX auto" (6) de cet autre projecteur. - Finil!

Un exemple pour rendre les choses claires:

Si vous souhaitez mettre l'adresse de départ d'un projecteur sur 106:

• Connectez le projecteur sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 106 sur maximum (valeur 255)
• Poussez brièvement le bouton "Adressage DMX auto" (6) du projecteur.
• Finis ! → L'adresse de départ de notre projecteur est 106 !

B. régler automatiquement les adresses DMX de plusieurs projecteurs:

Pour gagner du temps (imaginez le temps qu'il vous faudra pour régler les interrupteurs DIP des 16 appareils...) vous pouvez régler les adresses DMX de tous les appareils dans la chaine DMX juste en appuyant sur un bouton. Pas besoin de calculer l'adresse de départ de chaque appareil, cela sera fait à votre place!

Assurez-vous que les câbles DMX de tous les appareils sont branchés. - Connectez le premier appareil sur le contrôleur DMX. - Branchez tous les appareils sur le secteur pour qu'ils soient tous allumés. - Mettez tous les canaux DMX de votre contrôle DMX sur zéro. (valeur 000). - Mettez le canal DMX, que vous voulez assigner comme adresse de départ sur le premier projecteur de la chaine, sur maximum (valeur 255) - Poussez le bouton "Adressage DMX auto" (6) du premier projecteur de la chaîne pendant environ 5 secondes. (tous les projecteurs clignotent 1x) - Fini → Le premier projecteur de la chaine reçoit l'adresse de départ que vous avez choisi. Les adresses de départ des autres projecteurs de la chaine seront calculés et distribués automatiquement!

Un exemple pour rendre les choses claires:

Nous voulonsmettrelesadressesDMXde16projecteurs. L'adressededepartdupremier projecteurdelachineest fixe sur202.

• Connectez les projecteurs sur le contrôleur DMX comme décrit ci-dessus et allumez l'ensemble.
• Mettez tous les canaux DMX de votre contrôleur DMX sur zéro. (valeur 000).
• Mettez le canal DMX 202 sur maximum (valeur 255)
• Poussez le bouton "Adressage DMX auto" (6) du premier projecteur pendant environ 5 sec.
• Finil → Le premier projecteur de la chaine reçoit l'adresse 202. Les adresses de départ des autres projecteurs de la chaine seront calculées et distribuées automatiquement : le deuxième projecteur reçoit l'adresse 206, le troisième l'adresse 210,..., jusqu'au seizième projecteur qui reçoit l'adresse 262.

Vousetvenez deprogrammer16projecteurs en 10 secondes !!!

Remarque: vous pouvez mélanger les appareils ensemble avec d'autres effets DMX qui ne possèdent pas l'option adressage DMX automatique. Dans ce cas, il vous restera à régler les adresses DMX de ces effets DMX manuellement!

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de l'installation, la déinstallation ou la maintenance.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

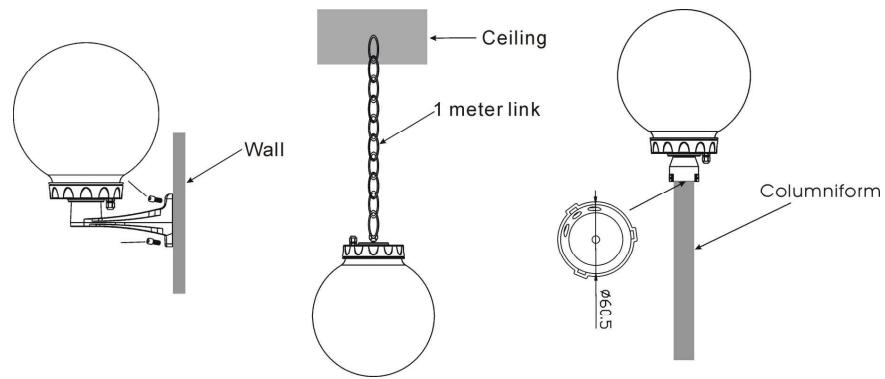

• 3 différentes méthodes de fixation sont possibles:

Fixé au plafond ou sur une armature (1 m de chaîne inclus) Fixation au mur (adaptateur en option disponible) - Montage sur poteau (adaptateur pour poteau en option disponible jusqu'à D=60mm)

Instructions d'utilisation

A. 1 appareil en fonctionnement seul:

• Branchez simplement l'appareil sur le secteur et mettez de la musique. L'appareil commencera à fonctionner automatiquement au rythme de la musique.

Remarque : vous pouvez brancher une télécommande CA-8 sur l'appareil si vous souhaitez avoir plus de contrôle.

Deux ou plusieurs appareils en configuration maître/esclave:

• Branchez 2 ou maximum 16 appareils ensembles. Référez-vous au chapitre "installation électrique" pour apprendre à brancher les appareils ensemble (n'oubliez pas d'adresser tous les appareils ensemble correctement!)
• Branchez tous les appareils sur le secteur et mettez de la musique. Les appareils commenceront à fonctionner automatiquement au rythme de la musique et à indiquer les programmes internes d'approche d'asservissement.

Remarque: vous pouvez brancher une commande à distance CA-8 sur l'appareil maître (master) si vous souhaitez avoir plus de contrôle sur le fonctionnement maître/esclave.

C. Brancher le contrôleur CA-8 en option pour plus de contrôle :

Le contrôleur CA-8 peut uniquement être utilisé en fonctionnement autonome ou en mode maître/esclave. Branchez le contrôleur sur l'entrée CA-8 du premier appareil (maître). Vous pouvez maintenant contrôler tous les appareils branchés:

REMARQUE IMPORTANTE :

Si vous utilisez ce projecteur à LED avec un contrôleur CA-8 et choisissez le mode MANUEL (mode LED est allumé), le projecteur garde le dernier mode d'utilisation en mémoire, même si vous débranchez le contrôleur et/ou déconnectez le projecteur du courant. Pour effacer le dernier mode d'utilisation en mémoire, vous devez choisir un des autres modes (la LED « mode » est éteinte ou clignote) avant de débrancher le contrôleur du projecteur.

BOUTON	ACTIONS
STANDBY	Pourmettre en obscurissement toutes les fonctions
FONCTION	Strobe1. Strobesynchronisé en blanc2. Chenillard strobe avec la même couleur3. Chenillard strobe avec différents couleurs	9 Sélection de couleursBlanc→Rouge→Bleu→Violet→Orange→Vert→Jaune→Magenta→Cyan	Chenillard en couleurs1. Mème couleur2. Différentes couleurs3. Chenillard sur une lumière4. Chenillard sur deux lumières5. Chenillard sur quatre lumières	Fade (Fondu) des couleurs1. Vitesse rapide2. Vitesse moyenne3. Vitesse lente
MODE	Son 1(LED OFF)	Manuel(LED ON)	Son 2(LED clignote lentement)	Auto(LED clignote rapidement)

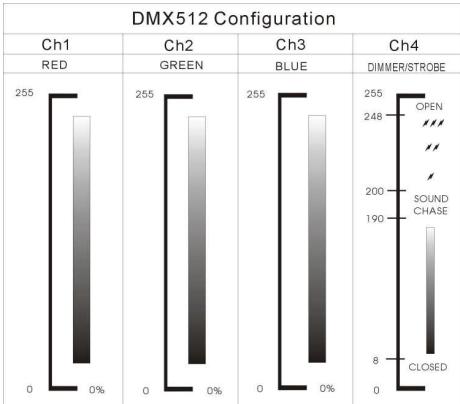

D. Contrôle par un contrôleur DMX universel:

• Branchez tous les appareils ensemble. Référez-vous au chapitre "installation électrique pour deux ou plusieurs appareils en mode DMX" pour apprendre à le faire (n'oubliez pas d'adresser tous les appareils correctement!)
• Branchez tous les appareils sur le secteur et allumez le contrôleur DMX.

Etant donné que chaque appareil a sa propre adresse DMX, vous pouvez les contrôler individuellement. Souvenez-vous que chaque appareil utilise 4 canaux DMX comme indiqué dans le tableau DMX:

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension et débranchez le cordon d'alimentation. Pendant l'inspection, les points suivants doivent être vérifiés :
• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détéction d'un problème, même bénin.
• Le nettoyage de l'optique externe doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.

Alimentation:

AC 100V~240V 50/60Hz

Fusible:

250V 2A lente (20mm verre)

Contrôle de son:

Microphone interne

Connexions DMX:

XLR 3pin

LEDs:

91 LEDs haute puissance (R31 + G30 + B30)

Taille:

Voir schéma ci-dessous

Poids:

1.5kg
