GEBRUIKSAANWIJZING LED BALL INDOOR JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te+kunnen profiteren van alle可想而知 en voor uw eigendigheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve licheffecten te produceren en kan eventueel worden gebruikt in Lichtshows.
• Stijlvolle RGB 30cm LED-BAL voorzien van 91 hoogvermogen LED's.
• Vele toepassingen möglichk: discotheken, DJ's, verhuurfirma's, tentoonstellings stands,

• Erg smoie RGB kleurveranderingen, zonder flikkeren dankzij de hoge freiorentie van de dimelektronica.
  Verschillende werkmodi:

• Complet op zichelf staand: automatische of ritmisch gesynchroniseerde kleurveränderingen (optioneel is een CA-8 bediening möglichk).

• Master/slave modus: tot 16 units können samen worden gebrukt voor prachtige voorgeprogrammeerde Lichtshows die op muziek gesynchroniseerd zijn (optioneel is een CA-8 bediening möglichk).

• DMX-bediening (4kanalen: R, G, B + Dimmer/stroboscoop) met elke standard DMX-bediening.

• Vernieuwende en extreem snelle DMX adressering:

• Zeer makkelijke DMX adressering van individuele toestellen door het gebruik van elke standard DMX-controller

• Extreem snelle DMX adressering van verschillende toestellen tegelijk ( automatic address calculation )

• Klaar voor onmiddelijk gebruik: alle kabels reeds aangesloten!

• Verschillende installmentengeldenheden voor een maximale flexibilititeit:

• Standaard hetting meegeleverd (cfr. Spiegelballen).

• Optioneel is er een adapter voor paalbevestiging.

• Optioneel is er een adapter voor muurbevestiging.

• LED technologie voor een lange levensduur: >50.000 uren!

ALVORENS HET APPARAAT IN GEBRUIK TE NEMEN

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd ward. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst nauwkeurig volgt. Elke schadeverooraaktdoorverkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• LED BAL unit
• Ketting
  M6 oogbout

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektracutie zoveel möglichk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocuite in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literaturb verwagrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaatuitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermiinden. Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van het lichtnet afkoppelen.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag nicht door onervaren Personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek als de stekker uit wanner het apparaat gedurende langereijd Niet worden gebruikt of alvorens de lamp te verrangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controller dat de beschikbare spanning Niet hoger is dan die aangegeven op dechterzijde van het toestel.
• De elektrische kabel behoort algtd in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contactkommen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschiktte en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen, moet U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen moeten verrangen worden als ze zichtaar beschadigd+zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om onceautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik hetlichteffect Niet in de tegenwoordigheid van personen die lijden aan epilepsie.

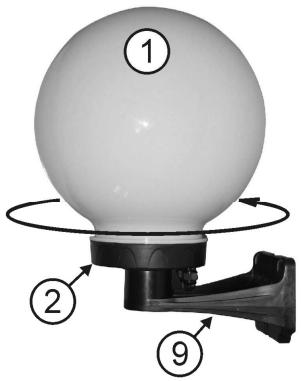

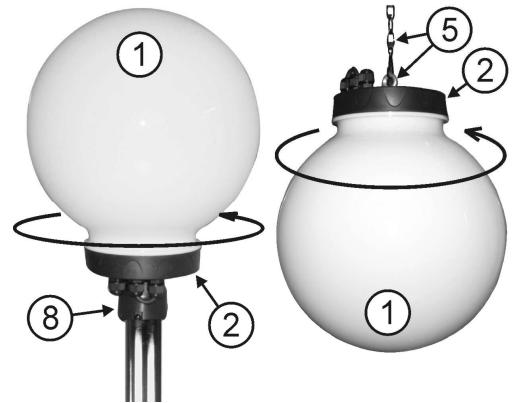

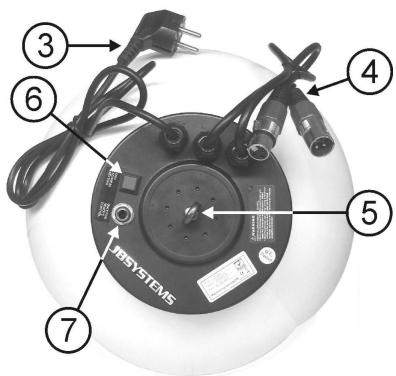

BESCHRIJVING:

1. 30cm plastic bol
2. Plastic basis
3. Netsnoer 230V
4. DMX in/uitgangskabels voorzien van XLR connectoren
5. Metalen ketting van 1m+ metalen oogbout (inclusief)
6. Automatische adresseringsknop
7. Jack aansluiting voor de optionele CA-8 controller
8. Adapter voor paalbevestiging (optioneel)
9. Adapter voor muurbevestiging (optioneel)

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installment zou alleen uitgevoerd要去en worden door een bekwaam personovolgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

Elektrische installment voor een alleenstaande unit:

• Installee gewoon de stroomkabel (zie punt A).

Opmerkingen: U kan een CA-8 afstandsbediening aansluiten op de unit als umeer controwit hebben.

Elektrische installment voor twee ofeer units in master/slave:

• Sluit 2 tot maximal 16 units op elkaar aan, gebruik gebalanceerde microfoonkabels van een goede kwaliteit (zoals bijvoorbeeld JB Systems ref. 7-0063). De unit die geen kabelaansluiting op z'n DMX-ingang heeft za reageren als "master", de andereen zich de slave-units.
• Weet zeker dat alle units op het net zich aangesloten.

Klaar!

Opmerkingen: U kan een CA-8 afstandsbediening aansluiten op de master unit als umeer controle wilt over de master/slave werkig. U kan eventuele ook een LEDCON 01 afstandsbediening aansluiten, alle units reageren dan welidentiek (dezelfde kleuren).

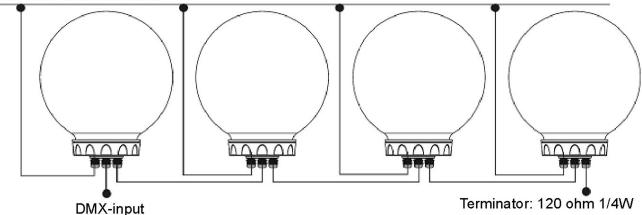

Elektrische installment voor twee of meer units in DMX-modus:

• Het DMX-protocol is een breed gebrukt hogesnelheidssignaal om lichtui trustingen te bedieren. U要去 uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit (ex.JB Systems ref. 7-0063) doorverbinden.
• Om vreemd gedrag van de

AC 100V~240V 50/60Hz

lichteffecten,veroorzaakt door storing, te voorkomen, moet u een afsluitweerstand van 90Ω tot 120Ω aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig Niet werken!

• Weet zeker dat alle units op hetlichtnet zichaangesloten.
• Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodate het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie za u leren hoe het DMX adres in te stellen.

90~120 ohm resistor

Hoe het DMX adres in te stellen:

Er zijn twee manieren om de DMX adressen van de units in te stellen.

A. Het DMX-adres individuel per projector instellen:

• Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbonden zijn.
• Sluit het eerste toestel aan op een universe DMX controller
• Sluit alle toestellen aan op het net zodat ze allen aanslaan
  Stal al uw DMX kanalen van uw DMX controller in op zero (waarde 000 )
• Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw projector, in op het maximum (waarde 255)
• Druke "Auto DMX address" toets (6) op uw projector kort in.
• Wanneer u ook een andere projector op het zelfde DMX startadres wil instellen, dient u simpelweg zijn "Auto DMX address" toets (6) in te drukken en dan za deze hetzelfde adres verkrijgen.
  Klaar!

Een voorbeeld om de zaken te verduidelijk:

We zullen het DMX startadres van een projector instellen op 106:

• Sluit de projector aan op de DMX controller zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op zero (000)
  Stel nu het DMX kanaal 106 in op het maximum (255)

• Druk de "Auto DMX address" toets (6) van uw projector kort in

• Klaar uw projector heeft nu als DMX startadres 106!

B. Automatische DMX adressering, startend vanaf een willekeurig ingegeven startadres:

Om een hele hoopijd te besparen (beeldt uzelf in hoeveelijd het instellen van de Dip switches van 16 tostellennen inneemt...) kan u de DMX adressen van alle tostellellen in de DMX ketting duwen en dit enkel door eén toets in te drukken. U hoeft het startadres van elk individuel toestel Niet te berekenen, dit worden voor u gedaan!

• Wees er zeker van dat de DMX kabels van alle toestellen met elkaar verbonden zijn.
• Sluit het eerste toestel aan op een universe DMX controller
  Sluit alle toestellen aan op het net zodat ze allen aanslaan
  Stel al uw DMX kanalen van uw DMX controller in op zero (waarde 000)
• Stel het DMX kanaal, dat u als DMX startadres wilt toewijzen aan uw projector, in op het maximum (waarde 255)
• Druk de "Auto DMX address" toets (6) in op uw eerste projector in de ketting gedurende ongeveer 5 seconden
• Klaar! De ersten projector in de ketting za het DMX startadres ontvangen dat u gekozen haeft en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en geprogrammeerd!

Een voorbeeld om de zaken te verduidelijk:

We wilnen de DMX adressen van 16 toestellen instellen, het DMX startadres van het eerste toestel moet 202 zijn

• Sluit alle projectors aan op de DMX controller zoals hierboven beschreiben en wees er zeker van dat alles aangeschakeld is.
  Stel alle DMX kanalen van de controller in op zero (000)
  Stel nu het DMX kanaal 202 in op het maximum (255)
• Druk de "Auto DMX address" toets (6) van de eerste projector in de ketting in gedurende ongeveer 5 seconden.
• Klaar! De eerste projector in de ketting za het DMX startadres 202 ontvangen en de DMX adressen van alle andere toestellen in de DMX ketting worden automatisch berekend en geprogrammeerd! Dit betekent dat de 2^de projector automatisch het adres 206 za ontvangen, de 3^de haeft het adres 210,..., tot en met de 16^de projector die automatisch het startadres 262 za ontvangen.

U heeft net 16 projectors geprogrammeerd en dit heeft slecht onceveer 10 seconden geduurd !!

Opmerking: U kan de toestellen mixen met andere DMX effecten die de automatische DMX adressering optie nie hebden. In dat geval dient u de DMX adressen van deze DMX efecten nog steeds manueel in te stellen

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vergt veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkendeinstalleringmaterialen要去en worden gebruikt; deveiligheid van het geinstallerde toestel moet regelmatig worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste personenijdens hetplaatsen, het weghalen en het onderhoud.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte verilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende verilgheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel更是 dan 20~cm vallen kan als dehoofbeveiliging faalt.
• Het apparataat要去 goed worden vastgezet!
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk一年多要去en de installations worden gekeurd door eenvakman om te controlleren of de verilgheid nog steeds perfect is.

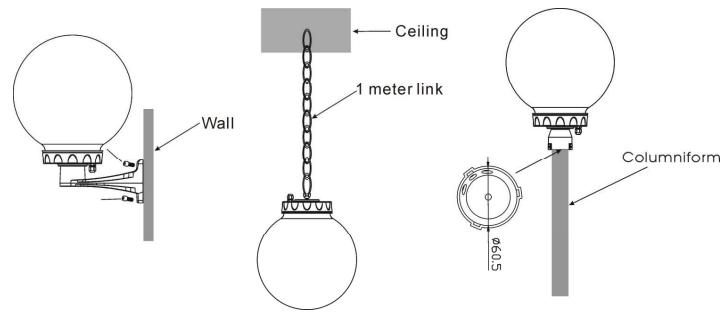

• 3 verschillende bevestigingsmethodes zijn möglichk:

• Aan een plafond of steun bevestigen (1m ketting meegeleverd)

• Muurbevestiging (optionel is een muuradapter beschikkaar)
  Paalbevestiging (optioneel is een adapter voor palen tot D=60 mm beschikkaar)

BEDIENINGSVOORSCHRIFTEN

A. Alleenstaande1unit:

• Sluit de unit op het Lichtnet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme van de muziek.

Opmerking: U kan een CA-8 afstandsbediening aansluiten op de unit als umeer controle wilt hebben.

B. Twee ofeer units in master/slave opstelling:

• Sluit twee tot maximaal 16 units op elkaar aan. Zie het hoofdstuk "elektrische installmentie" om te leren hoe dit te doen (vergeet Niet om alle units goed te adresseren).

• Sluit alle units op het lichtnet aan en zet wat muziek aan. De unit zal automatisch starten op het ritme van de muziek en de interne looplicht programme's latent zien.

Opmerking: U kan een CA-8 afstandsbediening aansluiten op de hoofdunit als u meer contrôle over de master/slaveopstelling wilthebben.

C. Sluit de optionele CA-8 bediening aan voor meer contrôle:

De CA-8 bediening kan alleen worden gebruikt in de alleenstaande of master/slave modus. Sluit de bediening aan op de CA-8 ingang van de eerste unit (master). Nu kan u alle aangesloten units bedieren:

BELANGRIJKE OPMERKING:

Wanner u deze LED PROJECTOR geleuikt met een CA-8 controller en u de MANUAL modus (LED AAN) selecteert zal de projector de laatste instelling met de controller opslaan, zichs wanner u de controller en/of de stroomtoevoer van de led projector heb afgekoppeld. Wanner u dit Niet wil, verzeker er u dan ervan maar een andere werkingsmodus over te gaan (LED要去 KNIPPEREN of UIT staan) voordat u de controller ontkoppelt.

KNOP	ACTIES
STAND-BY	Om alle apparaten in blackout te zetten
FUNCTION	Stroboscoop 1. Synchroon stroben in witte kleur. 2. Strobe lootlicht indezelfde kleur. 3. Strobe lootlicht inverschillende kleuren.	9 Selecteerbarekleuren Wit→Rood→Blauw→Purper→Oranje→Groen→Geel→Magenta→Cyaan	Kleuren lootlicht 1. Dezelfde kleur. 2. Verschillende kleur. 3. Looplicht met eenlamp. 4. Looplicht met twee lampen 5. Looplicht met vier lampen.	Kleurovergangen 1. Hogesnelheid. 2. Middelmatigessnelheid. 3. Lage snelheid
MODE	Geluid 1 (LED UIT)	Handmatig (LED AAN)	Geluid 2 (LED knippert traag)	Automatisch (LED knippert snl)

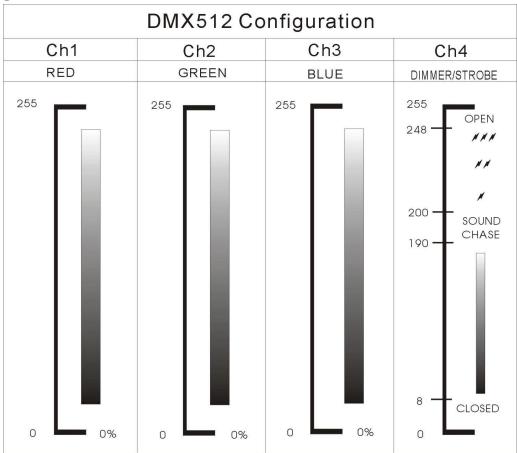

D. Bediend door een universe DMX-bediening:

• Sluit alle units op elkaar aan. Zie het hoofdstuk "elektrische installment voor twee ofeer meunis in DMX-modus" om te leren hoe dit te doen (vergeet Niet om alle units goed te adresseren!)
• Sluit alle units op het lichtnet aan en zet de DMX-bediening aan.

Omdat elke unit z^n eigen DMX-adres heeft kan u ze individuel bedienen. Denk eraan dat elke unit zoals in de DMX tabel hieronder te zien is, vier DMX-kanalen gebrukt:

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personenijdens het onderhoud.
• Zet het toestel UIT en trek de netstekker UIT het stopcontact.

Bij inspectie要去en de volgende punten worden gecontroleerd.

• Alle schroeven gebrukt om het te toestel te installereren en al zich onderdelen要去en goed vastgedraaid zich en mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers) mogen absolut nicht verworgen den.
• Wanner een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan要去 verzvangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekrt worden.

• Het schoonmaking van de uitwendige optiek要去 regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去 worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klammer, rokeringe of bijzonder vuile omgeving kan een grotere opeenhoping van vuilveroorzaken op de optische utrusting.

• Reinig met een zachte doek en gebruik nomale glasreinigende producten.

• Droog de onderden.altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.

LEDs: 91 hoge intensiteitsleds (R31 + G30 + B30)

Afmetingen: zie tekening hieronder

Gewicht: 1,5kg

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
