MODE D'EMPLOI DIGIT 3K6 JBSYSTEMS LIGHT

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ®. Veuillez lore ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet apparéil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Une vraie révolution dans la technologie de l'amplification professionnelle: Synq introduit une nouvelle gamme d'amplificateurs CLASSE-D : une puissance exceptionnelle pour un prix compétitif!
• L'extreme efficacité, la perte d'énergie réduite et une trais faible dissipation de chaleur sont les principaux atouts de ces amplificateurs PWM!
• Un gain de place considérable pour les applications mobiles: hauteur de seulement 1unité!
• Poids-plume: Digit 1K0 = 3,3kg, Digit 2K2 = 5,5kg, Digit 3K6 = 5,6kg!
• Extremement puissant:

Digit 1K0:2x540Wrms @ 4ohms
Digit 2K2: 2x 1100Wrms @ 4ohms
Digit 3K6:2x1800Wrms @4ohms

Sortie en mode Bridge:

• Possède toutes les protections imaginables pour une utilisation professionnelle:

O L imiteurs Signal ^+ courant
Protection surcharge
Protection court-circuit (courant)
Protection CC
Protection thermique
Protection CA, VHF
Soft start

• Réponse des basses très puissant, également pour les subwooofers!
• Filtre coupe-bas 30Hz qui elimine les fréquences subsoniques inutiles et gourmands en énergie.
• 3 différent modes de fonctionnement: stéreo, bridge mode, mono mode (entres reliés ensemble)
• Sensibilité d'entrée: 26 dB / 32 dB / 1,4 V
• Entres / sorties symétriques (XLR)
• 2 connecteurs Speakon (sortie gauche et droite)
• 1 sortie supplémentaire pour le mode de fonctionnement 'bridge'

AVANT L'UTILISATION

Quelques instructions importantes:

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.

• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définuts ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.

• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi
- Amplificateur DIGIT
Cable d'alimentation

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous poussiez replumper vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causeer des dommages.
• Cét apparéil est destiné à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet articleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiement de la source d'alimentation.
• Aucune source de flamme neue, telle que des bouygies allumées, ne peut être placé sur l'appareil.
• Ne pas couvir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 10cm.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon devant être écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!

• Quand l'interrupteur principal est en position OFF, cet apparéil n'est pas complètement isolé du courant 230V!

• L'appareil doit être à la masse selon les règles de sécurité.

• Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. Il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une qualconque modification à l'appareil non spécifique autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximé de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19". Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiente après le transport. La condensation peut alterer les performances de l'appareil.

NETTOYAGE:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilise pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

Nettoyez régulierement les orifices de ventilation à l'aide d'un aspirateur. Ceci augmente la capacité de refroidissement des ventilateurs et aide à éviter une eventuelle surchauffe de l'amplificateur.

CONNEXIONS

Eteignez toujours l'appareil avant de faire unquelconque changement de cablage. Pour le signal d'entree nous you reccommandons d'utiliser les connecteurs XLR. Utilisez des cables de signal de bonne qualite afin d'assurer une excellente qualite audio. Pour les haut-parleurs you utilisez les sorties Speakon. Dans le chapitre suivant you trouverez plus d'informations sur les connexions de cet ampli.

1. OUVERTURES DE VENTILATION: pendant son fonctionnement l'amplificateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir evacuer la chaleur plus efficacement possible. Pour cela il est très important de ne couvir aucun orifice de ventilation car ceci peut provoquer une surchauffe. Nettoyez régulièrement les orifices de ventilation à l'aide d'un aspirateur. Ceci augmente la capacité de refroidissement des ventilateurs et aide à éviter une éventuelle surchauffe de l'amplificateur.

2. CONTROLES DE GAIN: ces potentiamètres sont utilisés pour contröler la sensibilité d'entrée de l'amplificateur. Chaque canal possède son propre réglage.

Vousspuvezutilisercespotentiometres pourreglerle nivau sonore maximaldevoitr installation:

• Tournez les deux potentiamétres de votre amplificateur vers la gauche.

• Mettez de la musique et vérifie si les VU mètres de votre table de mixage sont à 0dB. (la zone rouge s'allume de temps en temps)

• Réglez le niveau de sortie principal de votre table de mixage (Master) sur maximum.
• Ouvrez les potentiamétres de Gain de l'amplificateur jusqu'à ce que le niveau sonore que vous désirez soit atteint.
  Assurez-vous que personne ne peut toucher les potentiometres de gain de votre amplificateur.

Vou venez de régler le niveau maximal que le DJ peut produit. Vos voisins seront contents... (dans quelques cas le DJ ne le sera pas)

Remarque: En mode Mono et Bridge, seul le contrôle du canal gauche est utilisé pour régler la sensibilité d'entrée.

1. LED MODE D'OPÉRATION: Ces LED indiquent le mode d'opération. Le commutateur (14) sur le panneau arrêté est utilisé pourCHOISIR 1 de ces 3 modes possibles :

2. MODE STÉRÉO: Les deux LED sont éteints. C'est le mode le plus commun, les deux canaux travaillent séparément.

3. MODE MONO: la LED 'MONO' est allumée. Fondamentalement ce mode est identique au mode stéreo mais les entrées des deux canaux sont reliés, ainsi le son sera en mono. Dans ce cas-ci vousdezsement employer l'entrée du canal gauche pour alimenter les deux canaux de sortie.

4. MODE BRIDGE: la LED 'BRI' est allumée. Les deux canaux sont reliés pour obtenir une sortie mono avec une puissance beaucoup plus élevé.

5. SIGNAL LED: La led verte indique la presence d'un signal audio à l'entrée du canal.

6. CLIP LED : Les LED s'allumeront dans les situations suivantes :

7. Quand le signal de sortie a atteint un niveau tellement élevé qu'il pourrait provoquer de la distorsion (clip). Néanmoins, les limiteurs minimisent la distorsion.

8. Quand il y a eu un court-circuit dans la section « sortie ». Eteignez l'amplificateur, contrôle les enceintes et le câblage afin de tracer le problème.

9. LIMIT LED: [uniquement sur le DIGIT 2K2 et le DIGIT 3K6] Les LED s'allumeront dans les situations suivantes :

10. Quand le niveau de puissance de sortie excède de plage de fonctionnement normale (ou il n'y a pas de danger pour l'amplificateur) les LED LIMIT s'allument pendant que les limiteurs de courant sont actives afin de réduire la plage dynamique (courant) de la sortie et de ramener l'amplificateur dans une plage de fonctionnement sans danger. Dans ce cas, vous doivent diminuer le niveau d'entre DE TOUTE URGENCE!

11. Quand il y a eu un court-circuit dans la section « sortie » et que l'amplificateur c'est mis en mode 'protection'. Eteignez l'amplificateur, contrôle les enceintes et le câblage afin de trouver le problème

12. PROTECT LED: la LED de protection est allumé dans les cas suivants:

13. Pendant la première seconde après avoir allumé l'amplificateur.

14. Quand la température du module d'amplification final devient trop élevé.
15. Dans le cas d'une panne technique: protection DC!

16. Quand vous éteignez l'amplificateur, le "protect led" s'allume pendant un bref instant.

17. INTERRUPEUR GENERAL: est utilisé pour allumer ou eteindre l'amplificateur. Quelques secondes après avoir allumé l'amplificateur il sera prét à être utilisé.

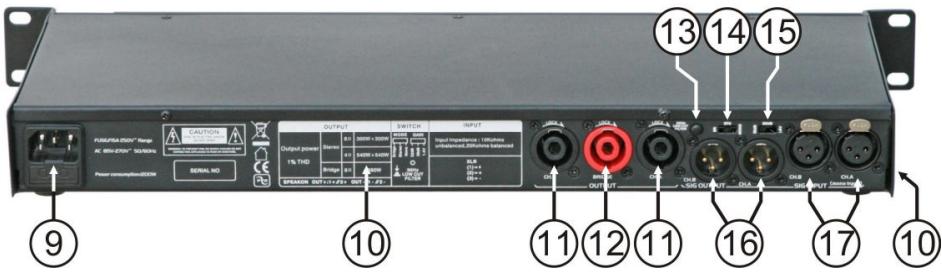

FONCTIONS (FACE ARRIERE)

1. Entrée de l'alimentation secteur, avec prise IEC et fusible incorpore. Connectez les cables d'alimentation fournis à cette prise.

2. VENTILATION: pendant son fonctionnement l'amplificateur produit de la chaleur qui doit être dissipée. Les ventilateurs à l'intérieur de l'amplificateur doivent pouvoir evacuer la chaleur le plus efficacement possible. Pour cela il est très important de ne couvir aucun orifice de ventilation car ceci peut provoquer une surchauffe. Sur le DIGIT 1K0 les orifices de ventilation sont situés à gauche de l'appareil, sur le DIGIT 2K2/3K6 ils sont situés à l'arrière de l'appareil.

3. SORTIES SPEAKON L+R: utilisez ces connecteurs Speakon pour connecter vos haut-parleurs

(impedance >40hm ) en mode d'opération « stéreo » ou « mono ». Voici le câblage de ces connecteurs:

POS (+) = PIN1+ et PIN2+ du connecteur Speakon
- NEG (-) = PIN1- et PIN2- du connecteur Speakon

1. SORTIE BRIDGE: utilisez ce connecteur pour connecter vos haut-parleurs (impedance >80hm ) en mode d'opération « bridge ». Voici le câblage de ce connecteur:

2. POS (+) = PIN1+ et PIN2+ du connecteur

3. NEG (-) = PIN1- et PIN2- du connecteur

SPEAKON WIRE CONNECTION

1. LOW CUT FILTER 30Hz : élimine les fréquences subsoniques inutilles en dessous de 30Hz. Dans la plupart des cas, ces fréquences ne font que consommer beaucoup d'énergie, sans apporter un plus à votre son.

2. selectable MODE D'OPERATION: est utilisé pourCHOISIR le mode de fonctionnement de l'amplificateur. Le mode d'utilisation le plus courant est le mode "stereo". Si vous avez besoin de plus de puissance, vous pouze utiliser l'amplificateur en mode bridge. En mode mono vous devez uniquement envoyer un signal dans I'entree gauche pour piloter les 2 canaux. Retez-vous egalement au point (3) pour plus d'informations.

3. SELECTEUR DE SENSIBILITE: vous pouvez selectionner 3 niveaux d'entre: 26 dB / 32 dB / 1,4 V

4. SORTIES XLR SYMétrIQUES: peuvent être utilisées pour envoyer le signal vers l' amplificateur suivant. Pointe 1: masse, Pointe 2: signal+, Pointe 3: signal -
5. ENTRÉES XLR SYMétrIQUES: Pointe 1: masse, Pointe 2: signal+, Pointe 3: signal -

COMMENT UTILISER

OPERATION STEREO:

Reliez le signal audio aux 2 entrées (15 ou 16)
- Mettez le commutateur de mode d'opération (13) sur la position "stériso"
Reliez les haut-parleurs aux sorties L+R Speakon (11)
Assurez you une prise 230Vac avec terre avant demettre le cable secteur.
- Mettez les gains d'entrée (2) à zéro
- Mettez de la musique sur les 2 entrées de l'amplificateur
- Allumez l'ampli (8)
- Mettez les gains d'entrée (2) sur le niveau désiré

OPÉRATION BRIDGE:

Reliez le signal audio à l'entrée gauche (15 ou 16) de l'ampli.
- Mettez le commutateur de mode d'opération (13) sur la position "bridge"
Reliez le(s) haut-parleur(s) à la sortie Bridge (12)
Assurez vous une prise 230Vac avec terre avant demettre le cable secteur.
- Mettez les gains d'entrée (2) à zéro
- Mettez de la musique sur l'entrée gauche de l'amplificateur
- Allumez l'ampli (8)
- Mettez le gain du canal gauche (2) sur le niveau désiré, laissez le gain du canal droite fermé.

OPÉRATION EN MONO:

Reliez le signal audio à l'entrée gauche (15 ou 16) de l'ampli.
- Mettez le commutateur de mode d'opération (13) sur la position "mono"
Reliez les haut-parleurs aux sorties L+R Speakon (11)
Assurez you une prise 230Vac avec terre avant demettre le cable secteur.
- Mettez les gains d'entrée (2) à zéro
- Mettez de la musique sur l'entrée gauche l'amplificateur
- Allumez l'ampli (8)
- Mettez le gain du canal gauche (2) sur le niveau désiré, laissez le gain du canal droit fermé.

CHARACTERISTIQUES TECHNIQUES

	Digit-1K0	Digit-2K2	Digit-3K6
Puissance stéreo 8Ω (1kHz, THD+N<0,1%)	2x 300Wrms	2x 650Wrms	2x 1050Wrms
Puissance stéreo 4Ω (1kHz, THD+N<0,1%)	2x 540Wrms	2x 1100Wrms	2x 1800Wrms
Puissance bridge 8Ω (1kHz, THD+N<0,1%)	1x 1080Wrms	1x 2200Wrms	1x 3600Wrms
Puissance mono 8Ω (1kHz, THD+N<0,1%)	2x 300Wrms	2x 650Wrms	2x 1050Wrms
Puissance mono 4Ω (1kHz, THD+N<0,1%)	2x 540Wrms	2x 1100Wrms	2x 1800Wrms
Rendement	>90%	>90%	>90%
Rép. Fréq. (+/-1dB)	5 - 36.000Hz	5 - 36000Hz	5 - 36000Hz
Sensibilité d'entriebe	26 dB / 32 dB / 1,4 V	26 dB / 32 dB / 1,4 V	26 dB / 32 dB / 1,4 V
Impédance d'entrée asymétrique	10 kΩ	10 kΩ	10 kΩ
Impédance d'entrée symétrique	20 kΩ	20 kΩ	20 kΩ
Rapport S/B (A-Weighted)	>100dB	>100dB	>100dB
Facteur d'amortissement (5Hz-1kHz)	280	>300	>300
Vitesse de balayage de tension	29V/uS	29V/uS	29V/uS
Ventilation	Ventilateur à vitesse variable	Ventilateur à vitesse variable	Ventilateur à vitesse variable
Entrées signal	XLR symétriques	XLR symétriques	XLR symétriques
Sorties signal	XLR symétriques	XLR symétriques	XLR symétriques
Alimentation	AC85-270V / 50-60Hz	AC230V / 50Hz	AC230V / 50Hz
Consommation (max peak)	1200 Watt	3200 Watt	3900 Watt
Dimensions (WxHxD mm)	482x44x215 (19"/1U)	482x44x301 (19"/1U)	482x44x301 (19"/1U)
Poids (kg)	3,3kg	5,5kg	5,6kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUKSAANWIJZING
