MODE D'EMPLOI DB-46 JBSYSTEMS LIGHT

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit BiTeQ®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

Caractéristiques

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Barre d'alimentation professionnelle en aluminium, à 4 sorties : 4 x 1,8 kW (Max tot = 4,6 kW / 20 A).
• Mécanisme coulissant : vous pouvez répartir vos projecteurs sur toute la longueur de la barre.
• Entrées/sorties DMX avec verrouillage et indicateurs de présence de tension secteur et de signaux DMX.
• Affichage LED avec 4 boutons pour une navigation facile dans le menu:
• Adressage DMX : chaque canal peut avoir sa propre adresse
• Chaque canal peut être commuté séparément en mode gradateur ou interrupteur on/off.
• Préré ur externe n'est pas nécessaire)
• 4 prises de haute qualité (schuko)
• Ergot TV standard de 28 mm + adaptateur pour haut de statif de 35 mm inclus.
• Alimentation équipée d'un connecteur Neutrik Powercon et d'un fusible automatique.
• Un fusible pour chaque canal, avec détecteurs de fusibles ayant disjoncté.
• Tous les canaux sont équipés de triacs de 40 A afin d'améliorer la fiabilité.

Vérifiez le contenu

Vérifiez si la boîte contient les articles suivants :

• Barre d'alimentation DB-46 - Mode d'emploi
• 4 paires de boulons et d'écrous pour installer les projecteurs.
• 1 ergot TV 28 mm, 1 adaptateur pour haut de statif de 35 mm, 1 boulon à œil.

Quelques instructions importantes :

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important : Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité :

ATTENTION : afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre l'isolation dans l'appareil qui peut causer un risque d'électrocution. Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil. Ce symbole signifie : uniquement pour usage à l'intérieur. Ce symbole signifie : Lire le mode d'emploi. - Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. - Pour éviter la formation de condensation , patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner en performance optimale et peut même causer des dommages. - Cette unité est destinée à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tel qu'un vase, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation. - Aucune source de flamme nue, telle qu'une bougie allumée, ne peut être placée sur l'appareil. - Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement. - Ne pas laisser l'unité à portée des enfants. - Les personnes non expérimentées ne doivent pas utiliser cet appareil. - La température ambiante maximum d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température. - Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil. - La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à tout moment. - Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. - Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles ! - L'appareil doit être à la masse selon les règles de sécurité. - Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité. - Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur. - Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques ! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. - Utilisez l'emballage d'origine si l'appareil doit être transporté. - Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatiles tels que le benzène ou le thinner qui peuvent endommager l'appareil.

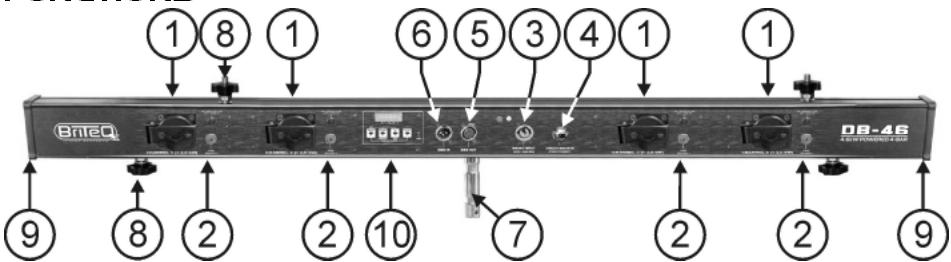

1. SORTIES DES CANAUX s soient de type inductif et/ou résistif.
2. FUSIBLES DE CANAL : chaque canal est équipé d'un fusible et d'un détecteur de fusible ayant disjoncté. Le détecteur s'allume lorsque le fusible du canal concerné a disjoncté. Il faut toujours rem ! (250 V / 8 A rapide)

Remarque : Il est très important de savoir que la charge maximum pour chaque canal est limitée à 8 A ou 1850 watts. Cependant, la charge totale pour l'ensemble des 4 canaux ne peut pas dépasser 20 A ou 4600 watts !

1. ALIMENTATION : arrivée générale de l'alimentation secteur, équipée d'une prise Neutrik Powercon®, il est impératif de s'assurer que la tension de service locale est de 230 V (CA) et que les projecteurs (et/ou les petits effets lumineux) sont correctement raccordés aux prises de sortie des canaux (1) avant de raccorder un cordon d'alimentation secteur avec prise de terre à cette entrée. La charge totale maximum est de 20A ou 4600 watts.
2. FUSIBLE PRINCIPAL : il s'agit d'un coupe-circuit automatique. Quand le fusible a disjoncté é le déclenchement du fusible. Quand ce problème a trouvé sa solution, poussez simplement sur le bouton pour remettre le coupe-circuit en fonction.
3. SORTIE DMX: connecteur XLR maje à 3 broches qui permet de connecter une barre d'alimentation DB-46 à l'unité suivante de la chaîne DMX.
4. ENTREE DMX: connecteur XLR maje à 3 broches qui permet de connecter des cables XLR universels. Cette entrée reçoit des instructions provenant d'un contrôleur DMX.
5. ADAPTATEUR DE STATIF : est utilisé pour fixer facilement la barre d'alimentation DB-46 en haut d'un statif pour projecteurs. Deux adaptateurs de statif sont inclus dans la livraison (se reporter aussi au numero 9 pour plus d'informations):
6. adaptateur de 35mm : doit être utilisé avec des statifs dont le sommet est équipé au standard 35 mm;
7. Ergot TV de 28 d'un ergot TV.
8. MECANISME COULISSANT: ce mécanisme vous permet de répartir au besoin vos projecteurs sur toute la longueur de la barre d'alimentation DB-46. Se reporter aussi au numéro 9 pour plus d'informations.
9. COUVERCLES LATÉRAUX : Pour installer les boulons et les écrous (nécessaires pour fixer les projecteurs), ainsi que l'adaptateur de statif, vous devez enlever un couvercle latéral de l'un des deux côtés de l'appareil : dévissez simplement les 4 vis → enlevez le couvercle latéral → introduisez les écrous et les boulons et/ou l'adaptateur de statif dans le rail en les faisant coulisser → remettez le couvercle latéral en place → revissez les 4 vis → c'est terminé !
10. PANNEAU DE CONTRÔLE : écran à fonctions multiples + 4 boutons pour naviguer dans le menu de configuration. Se reporter aux numéros ci-dessous.

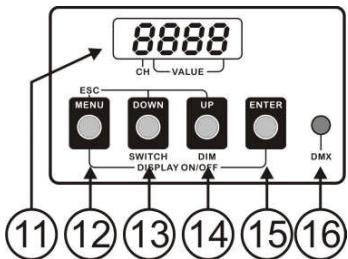

1. ECRAN : il montre les informations en rapport avec la fonction sélectionnée ou le mode actif. Le caractère de gauche affiche le numéro de canal, les 3 autres affichent le statut du canal :
2. dans le menu d'adressage: l'adresse du canal est affichée, la plage de chiffres pouvant aller de 001 à 512;
3. dans le menu mode : le mode actif est affiché. ("d" = mode gradateur ; "S" = mode switch)
4. dans le menu du gradateur et dans l'écran standard : le statut du canal de sortie est affché :
5. si le canal est en mode gradateur : affichage du pourcentage de puissance du gradateur allant de 0% à 100%;
6. : "ON" = sortie 100 % ; "OFF" = sortie 0 %.
7. BOUTON DE MENU : s'il vous plaît, se référer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :
8. Si vous parcourez le menu principal : appuyez sur le bouton .
9. Pour retourner au MENU pour revenir vers le menu principal (fonction escape).
10. pour afficher les fonctions de blackout : appuyez sur le bouton du MENU en même temps que sur le bouton ENTER pour allumer ou éteindre l'écran.
11. BOUTON DOWN : s'il vous plaît, se référer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :
12. Si vous parcourez le menu principal, appuyez sur le bouton ou DOWN.
13. Dans le menu d'adressage DOWN pour donner au canal une adresse DMX qui correspond à un nombre plus petit (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défilement).
14. Dans le menu mode faire passer le canal sélectionné en mode switch.
15. Dans le menu dim. ement) ; quand le canal sélectionné est en mode switch, vous pouvez l'éteindre.
16. BOUTON UP : pour augment ement) ; quand le canal sélectionné est en mode switch, vous pouvez l'allumer.
17. Si vous parcourez le menu principal : appuyez sur le bouton .
18. Dans le menu d'adressage UP pour donner au canal une adresse DMX qui correspond à un nombre plus élevé (appuyez plus longtemps sur le bouton pour augmenter la vitesse de défilement).
19. Dans le menu mod faire passer le canal sélectionné en mode gradateur.
20. Dans le menu dim ement) ; quand le canal sélectionné est en mode switch, vous pouvez l'allumer.
21. BOUTON ENTER : s'il vous plait, se reférer à la structure du menu pour comprendre les différents menus. Voici les différentes possibilités :
22. dans le menu principal: appuyez sur le bouton ENTER pour sélectionner le sous-menu désire;
23. dans un sous-menu: appuyez sur le bouton ENTER pour naviguer entre les 4 canaux;
24. P MENU en même temps que allumer ou éteindre l'écran.
25. çoit bien un signal DMX sur l'entrée DMX (n°6) :
26. Si la LED est éteinte : l'appareil reçoit .
27. si la LED clignote : un signal DMX est bien décelé sur l'entrée.

STRUCTURE DU MENU

Menu principal

Ce menu est utilisé pour sélectionner l'un des 3 sous-menus :

• Appuyez sur le bouton MENU en même temps que sur les boutons UP/DOWN pour parcourir le menu.
• Appuyez sur le bouton ENTER pour sélectionner le sous-menu désiré.

Menu d'adressage

Ce menu est utilisé pour fixer l'adresse DMX des 4 canaux de sortie. Chaque canal peut être réglé sur une adresse DMX unique. Vous pouvez même attribuer la même adresse DMX à 2 canaux ou plus. Appuyez sur le bouton ENTER pour naviguer dans le menu.

• Une fois que vous avez sélectionné le canal désiré, appuyez sur les boutons UP/DOWN pour en fixer l'adresse.
• appuyez sur le bouton MENU pour retourner vers le menu principal.

Menu mode

Ce menu est utilisé pour fixer le mode de fonctionnement des 4 canaux de sortie.

• mode DIM s lampes (projecteurs) à ce canal de sortie. Vous serez en mesure de faire varier la puissance de sortie en continu, de 0 % à 100 %.
• mode SWITCH: ce mode est à utiliser quand vous connectez de petits effets lumineux à ce canal de sortie. Vous pourrez ainsi invérer la sortie entre ON (100 % de la puissance) et OFF (0 % de la puissance). Vous serez ainsi en mesure de mettre en ou hors service de petits effets lumineux via votre contrôleur DMX.
• appuyez sur le bouton ENTER pour naviguer dans le menu;
• une fois que vous avez sélectionné le canal désiré, appuyez sur les boutons UP/DOWN pour en fixer le mode de fonctionnement;
• appuyez sur le bouton MENU pour retourner vers le menu principal.

Il s'agit du mode indépendant ('stand alone') : tous les niveaux de sortie peuvent être réglés à même le panneau de contrôle, de sorte que l'on n'a pas besoin d'un contrôleur externe. Il est important de savoir que ces réglages des niveaux de sortie sont gardés en mémoire même quand l'appareil est déconnecté du réseau. Cette caractéristique fait de la barre d'alimentation DB-46 un outil très utile pour éclairer des stands d'expositions, etc.

• Appuyez sur le bouton ENTER pour naviguer dans le menu.
• Une fois que vous avez sélectionné le canal désiré, appuyez sur les boutons UP/DOWN pour en fixer le niveau de sortie.
• appuyez sur le bouton MENU pour retourner vers le menu principal.

Spécifications

Alimentation:

230 V AC / 20 A minimal (4 600 watts)

Sorties de puissance :

4 x 230 V CA / max. 8 A (1850 watts)

Fusibles de canal :

250 V / 8 A (taille 20 × 5 mm)

Fusible principal :

20 A, coupe-circuit thermique avec fonction 'auto-reset'.

Entree DMX:

prise XLR mâle à 3 broches

Sortie DMX:

Prise XLR femelle à 3 broches.

Dimensions:

152 × 9 × 7 cm

Poids:

5,5 kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi sur notre site Web : www.briteq-lighting.com
