Produkttyp	Professionelle Aluminium-Stromschiene
Marke	JBSYSTEMS LIGHT
Modell	DB-46
Abmessungen	152 × 9 × 7 cm
Gewicht	5,5 kg
Stromversorgung	230 V AC, mindestens 20 A (max. 4600 W gesamt)
Leistungsausgänge	4 × 230 V AC, max. 8 A (1850 W) pro Ausgang
Kanalsicherungen	250 V / 8 A flink, Größe 20 × 5 mm, mit Ausfallerkennung
Hauptsicherung	20 A, thermischer Überlastschutz mit automatischer Rückstellung
Eingangsstecker	Neutrik Powercon®
Ausgangssteckdosen	4 hochwertige Schuko-Steckdosen
DMX-Anschlüsse	3-poliger XLR-Eingang (männlich), 3-poliger XLR-Ausgang (weiblich)
Display	Multifunktions-LED-Bildschirm mit 4 Navigationstasten
Hauptfunktionen	Individuelle DMX-Adressierung pro Kanal, Dimmer-Modus (0-100%) oder Schaltermodus (EIN/AUS), Standalone-Modus mit manuellen Einstellungen, verschiebbare Halterung zur Verteilung der Scheinwerfer
Stativbefestigung	TV-Zapfen 28 mm + Adapter für Stativkopf 35 mm inklusive
Lieferumfang	DB-46 Schiene, Bedienungsanleitung, 4 Paar Schrauben/Muttern, 1 TV-Zapfen 28 mm, 1 Adapter 35 mm, 1 Ringschraube
Wartung und Reinigung	Mit einem leicht feuchten, weichen Tuch reinigen; kein Benzin oder Verdünner verwenden
Sicherheit	Kanalsicherung mit Erkennung, Hauptsicherung mit automatischer Rückstellung, Erdung erforderlich, maximale Umgebungstemperatur 40°C, nur für den Innenbereich
Reparierbarkeit	Kanalsicherungen vom Benutzer austauschbar (gleicher Typ); für andere Reparaturen einen qualifizierten Techniker kontaktieren
Garantie	Garantie nicht anwendbar bei unsachgemäßer Verwendung oder Nichtbeachtung der Sicherheitshinweise

Häufig gestellte Fragen - DB-46 JBSYSTEMS LIGHT

Wie stelle ich die DMX-Adresse eines Kanals ein?

Drücken Sie die MENU-Taste, um das Hauptmenü aufzurufen, dann verwenden Sie UP/DOWN, um 'Adressierung' auszuwählen. Drücken Sie ENTER, um einen Kanal auszuwählen, dann UP/DOWN, um die Adresse (001 bis 512) einzustellen. Drücken Sie MENU, um zum Hauptmenü zurückzukehren.

Was ist die maximale Last pro Kanal und insgesamt?

Jeder Kanal unterstützt bis zu 8 A oder 1850 Watt. Die Gesamtlast aller 4 Kanäle darf 20 A oder 4600 Watt nicht überschreiten.

Kann ich dieses Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich ausgelegt. Setzen Sie es nicht Regen oder Feuchtigkeit aus, um Brand- oder Stromschlagrisiken zu vermeiden.

Wie montiere ich die Schiene auf einem Stativ?

Entfernen Sie eine Seitenabdeckung, indem Sie die 4 Schrauben lösen. Setzen Sie den passenden Stativadapter (TV-Zapfen 28 mm oder Adapter 35 mm) in die verschiebbare Schiene ein. Setzen Sie die Abdeckung wieder auf und schrauben Sie sie fest. Befestigen Sie dann die Schiene auf dem Stativ.

Was bedeuten die LED-Anzeigen?

Die DMX-LED blinkt, wenn ein DMX-Signal empfangen wird, sie ist aus, wenn kein Signal anliegt. Die anderen LEDs auf dem Bildschirm zeigen den Status jedes Kanals an: Prozentwert im Dimmer-Modus, 'EIN' oder 'AUS' im Schaltermodus.

Wie ersetze ich eine Kanalsicherung?

Trennen Sie das Gerät vom Stromnetz. Lokalisieren Sie die Sicherung des defekten Kanals (die Ausfallerkennung leuchtet). Ersetzen Sie sie durch eine Sicherung gleichen Typs: 250 V / 8 A flink, Größe 20 × 5 mm. Die Sicherung niemals überbrücken.

Was ist der Unterschied zwischen Dimmer-Modus und Schaltermodus?

Der Dimmer-Modus (Dim) ermöglicht eine stufenlose Leistungsregelung von 0 bis 100 %, ideal für Scheinwerfer. Der Schaltermodus schaltet den Ausgang zwischen EIN (100 %) und AUS (0 %) um, geeignet für kleine Lichteffekte.

Wie setze ich die Hauptsicherung zurück?

Die Hauptsicherung ist ein thermischer Überlastschutz mit automatischer Rückstellung. Wenn sie auslöst, trennen Sie das Gerät vom Stromnetz, beheben Sie die Ursache (Überlast, Kurzschluss) und drücken Sie dann den Knopf des Überlastschutzes, um ihn zurückzusetzen.

Was ist im Lieferumfang des DB-46 enthalten?

Die Box enthält: die DB-46 Schiene, Bedienungsanleitung, 4 Paar Schrauben und Muttern zur Befestigung der Scheinwerfer, einen TV-Zapfen 28 mm, einen Adapter für Stativkopf 35 mm und eine Ringschraube.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes, weiches Tuch. Vermeiden Sie, dass Wasser ins Innere gelangt. Verwenden Sie keine flüchtigen Produkte wie Benzin oder Verdünner, die das Gerät beschädigen könnten.

BEDIENUNGSANLEITUNG DB-46 JBSYSTEMS LIGHT

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

BEDIENUNGSALENLEITUNG

Vielen Dank, dass Sie sich für den Erwerb theses BriTeQ®-Produkt entschieden haben.itte lessen sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochigkeiten, die these Gerät bietet sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

Professionelle 4-fach Aluminium T-Bar: 4x1,8kW (max. Leistung = 4,6kW/20A)
- Schiebemechanismus: Sie können ihre Projektoren gleichmäßig über die T-Bar vertieren.
- Verriegelung der DMX-Ein-/Ausgänge und POWER/DMX „present“ Anzeige
- 4-stelliges LED-Display mit 4 Tasten für die einfache Menünavigation:

• DMX-Adresseinstellung: Jeder Kanal kann seine eigene Adresse haben
  Jeder Kanal kann seperat im Dimmer- oder Schaltermodus geschaltet werden
• Verschiedene Dimmer-Voreinstellungen für jeder Kanal mit Speicherfunktion (kein externer Controller nötigt)

4 qualitativ hochwertige Netzsteckdosen (Schuko)
- Einschließlich Standard 28mm TV-Spigot + 35mm Adapter
- Netzspannungseingang mit Neutrik Powercon und Sicherungsautomat.
- Einzelne Kanalsicherungen mit "blown fuse" Erkennung
- Alle Kanäle sind mit 40A Zweirichtungsthryristoren für erhöhte Zuverlösigkeit bestückt

VOR DER ERSTBENUTZUNG

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

DB-46 Powered Bar
Bedienungsanleitung
- 4 Set's Schrauben und Muttern zur Installation des Projekctors
1 TV-Zapfenadapter 28mm
1 Stativ mit 35mm Aufnahme
1Ringschraube

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern unverzuglich mit ihrem Handler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung, für zukünftiges Nachschlagen,itte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes,itte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen, Verpackungitte wiederverwenden, oder richtig trennen.

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie

Reparaturen dem qualifizierten Kundendienst. Das Blitzsymbol im Dreieck weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.
Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.
Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!
- Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
- Zur Vermeidung von Kondensation,{lennen sieitte nach Transport in eine warme Umgebung das Gerä.
eine Zeit zum Temperaturausgleich stehen.Kondensation kann zu Leistungsverlust des Gerates oder gar Beschädigung führen.
- Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
- Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen setzen. Keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen, auf das Gerät stellen. Kurzschluß oder Fehlfunktion konne die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
- Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
- Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
- Für Kinder unerreichbar aufbewahren.
- Unerfahrenne Personen sollen das Gerät nicht bedieten.
- Umgebungstemperatur darf 40^ nicht überschreiben.
- Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt, oder es gewartet wird.
- Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen halten.
- Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
- Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.
- Gerät nicht mit beschädigtem Netzkabel betreiben.
- Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
- Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
- Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
- Bei Fehlfunktion Gerät nicht benutzen und mit Handler in Verbindung setzen.
- Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
- Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

WARTUNG

Die Reinigung der Gerätes erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerättinnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdūnner, welche das Gerät beschädigen wurden.

FUNKTIONEN

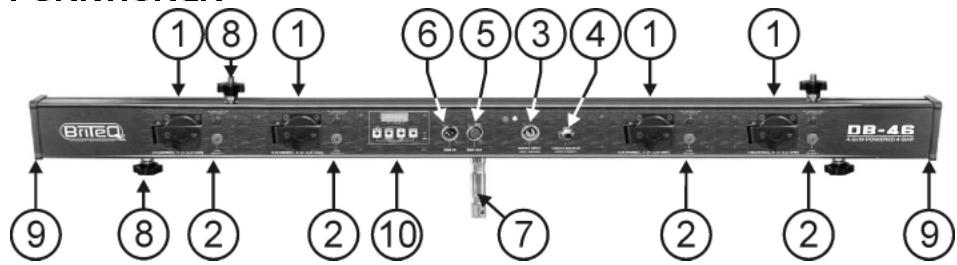

1. KANALAUSGÄNGE: Jeder Kanalausgang hat seine eigene Ausgangsbuchse zum Anschluss jeglicher resistiver und/oder induktiver Projektoren oder keine Lichteffekte.
2. SICHERUNG: Jeder Kanal ist mit einer Sicherung und "blown fuse" Erkennung bestückt, Die Anzeige leuchtet auf, wenn die Kanalsicherung durchgebranst ist. Bei Auswechseln der durchgebrannten Sicherung achen Sieitte daraufauf, dass sie die gleichen Eigenschaften (250V/8A flink) hat.

Hinweis: Es ist von größter Wichtigkeit zu wissen, dass die Höchstbelastung pro Kanal 8A oder 1850

Watt ist. Die Gesamtbelastung aller 4 Kanäle darf jedoch 20A oder 4600 Watt nicht überschreiben!

1. NETZEINGANG: Ausgestattet mit Neutrik Powercon®, vergewissem Sie sich davon, dass ihre Netzspannung 230V~ ist und die Projektoren (und/oder keine Lichteffekte) korrekt an den Kanalausgangsbuchsen (1) angeschlossen sind, bevor Sie ein geerdetes Netzkabel anschließen. Die Höchstbelastung ist 20A oder 4600 Watt.
2. EINGANGSSICHERUNG: Sicherungsautomat. Bei durchgebranter Sicherung finden Sieitte zunachst das Problem, das zum Durchbrennen der Sicherung gefuhr hat. AnschlieBend drucken Sie den Rückstellknopf des Sicherungsautomaten.
3. DMX OUTPUT: Der 3pin female XLR-Stecker verbindet den DB-46 mit der nachsten Einheit der DMX-Kette.
4. DMX INPUT: Der 3pin male XLR-Stecker verbindet das Gerät mit universalen DMX-Kabeln. Diese Eingang empfängt die Signale eines DMX-Controllers.

5. STATIVADAPTER: Einfache Montage des DB-46 oben auf einem Beleuchungsstativ. Zwei entsprechliche Stativadapter werden mitgeliefert (siehe auch Nr. 9 für weitere Informationen):

6. 35mm Adapter: Benutzung auf Stativen mit Standard 35mm Oberteil.

7. 28mm TV-Zapfenadapter: Benutzung auf Stativen mit TV-Zapfenadapter Oberteil.

8. SCHIEBEMECHANISMUS: Wird benutzt um die Scheinwerfer auf der Bar zu positionieren.

9. ENDABDECKUNG: Zur Installation der Schrauben/Muttern (zur Montage des Projektors) und des Stativadapters muss diese Endabdeckung auf einer Seite des Geräts abgenommen werden: offen Sie die 4 Schrauben →nehmen Sie die Endabdeckung ab →setzen Sie die Schrauben/Muttern und/oder Stativadapter in die Schiene ein →setzen Sie die Endabdeckung darüber → schrauben Sie die 4 Schrauben wieder an → fertig!
10. BEDIENFELD: Multifunktions-Display + 4 Tasten zur Navigation im Setup-Menu. Siehe nachstehende Ausführungen.

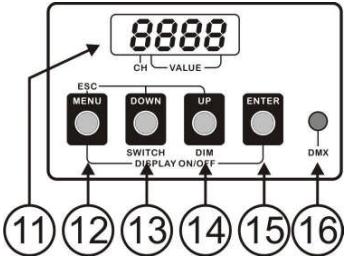

1. DISPLAY: Anzeige der Informationen zur ausgewählten Funktion oder zum Betriebsmodus. Die linke Ziffer zeigt die Kanalnummer, die 3 anderen Ziffern zeigen den Kanalstatus an:

2. Im Addressmenu: Anzeige der Kanaladresse von 001 bis 512

3. Im Modemenu: Anzeige des Betriebsmodus. ("d" = Dimmermodus * "S" = Schaltmodus)
4. Im Dimmenü und Standard-Display: Anzeige des Kanal-Ausgangsstatus.

5. Kanal in Dimmermodus: Dimmerprozentzahl von 0% bis 100%

6. Kanal in Switchmodus: "oN" = Ausgang 100% * "oFF" = Ausgang 0%

7. MENU TASTE:itte lessen Sie Einzelheiten zur Menüstruktur nach, nachstehend die Optionen:

8. Browsen des Mainmenüs: Drücken Sie gleichzeitig MENU und UP/DOWN.

9. Rückkehr ins Mainmenu: Drucken Sie MENU zur Rückkehr ins Hauptmenu (Escapefunktion).
   Anzeige der Blackoutfunktion: Drucken Sie gleichzeitig MENU und ENTER zum on/off schalten des Displays.

10. DOWN TASTE:itte lessen Sie Einzelheiten zur Menüstruktur nach, nachstehend die Optionen:

11. Browsen des Mainmenüs: Drücken Sie gleichzeitig MENU und UP/DOWN.

12. Im Addressmenu: Drücken Sie DOWN zur Herabsetzung der DMX-Adresse des ausgewählten Kanals (mit längerem Tastendruck Erhöhung der Geschwindigkeit).
13. Im Modemenu: Drücken Sie DOWN zum Umschalten des gewählten Kanals in Switchmodus.

14. Im Dimmenü: Drücken Sie DOWN zur Verringerung des Dimmerwerts (0~100%), sofern sich der gewährte Kanal in Dimmermodus befindet (mit längerem Tastendruck Erhöhung der Geschwindigkeit). Ist der gewährte Kanal auf Schaltmodus eingestellt, dann kann der Ausgang auf off eingestellt werden..

15. UP TASTE: Bittle lessen Sie Einzelheiten zur Menüstruktur nach, nachstehend die Optionen:

16. Browsers des Mainmenüs: Drücken Sie gleichzeitig MENU und UP/DOWN.

17. Im Addressmenü: Drücken Sie UP zur Erhöhung der DMX-Adresse des ausgewählten Kanals (mit längerem Tastendruck Erhöhung der Geschwindigkeit).
18. Im Modenu: Drücken Sie UP zum Umschalten des gewährten Kanals in Dimmermodus.

19. Im Dimmenü: Drücken Sie UP zur Erhöhung des Dimmerwerts (0~100%), sofern sich der gewährte Kanal in Dimmermodus befindet (mit längerem Tastendruck Erhöhung der Geschwindigkeit). Ist der gewährte Kanal auf Switchmodus eingestellt, dann kann der Ausgang auf on eingeseltt werden.

20. ENTER TASTE:itte lessen Sie Einzelheiten zur Menüstruktur nach, nachstehend die Optionen:

21. Im Mainmenu: Drücken Sie ENTER zur Auswahl des gewünschten Untermenü.

22. Im Untertmenu: Drücken Sie ENTER zum Browsen durch die 4 Kanäle.
    Anzeige der Blackoutfunktion: Drucken Sie gleichzeitig MENU und ENTER zum on/off schalten des Displays.

23. DMX PRESENT LED: Die LED zeit den DMX Status am Eingang (n^6) an:

24. LED ist an: es liegt kein DMX Signal am Eingang an.

25. LED blinkt: es liegt ein DMX Signal am Eingang an.

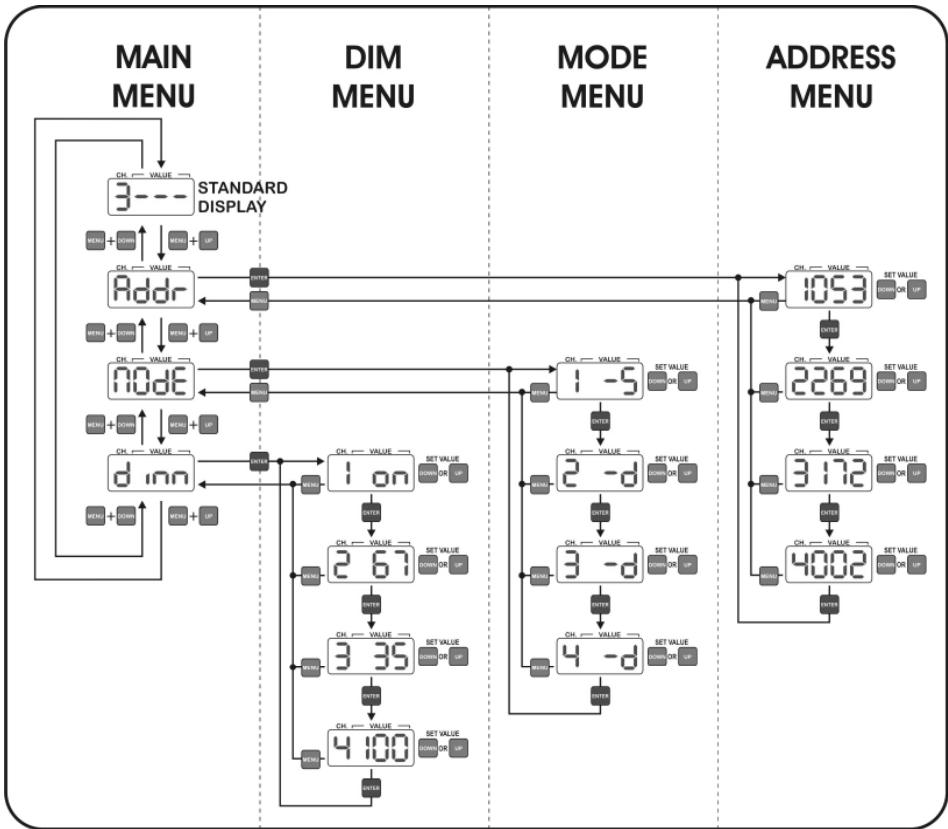

MENÜSTRUKTUR...

MAINMENU:

Menu zur Auswahl eines der 3 Untermenüs.

• Drücken Sie gleichzeitig MENU und UP/DOWN zum Browsen des Menüs.
• Drücken Sie ENTER zur Auswahl eines gewündsten Untermenüs.

ADDRESSMENU:

Menu zum Einstellen der DMX-Adresse der 4 Ausgangskanäle. Jeder Kanal kann auf eine spezifische DMX-Adresse eingestellt werden. Sie können ebenfals 2 oder mehr Kanälen die gleiche DMX-Adresse zuteilen.

• Drücken Sie ENTER zum Browsen des Menüs.
• Nach Auswahl des gewünschten Kanals drücken Sie UP/DOWN zum Einstellen der Adresse.
• Drücken Sie MENU zur Rückkehr ins Hauptmenü.

MODEMENU:

Menu zum Einstellen des Betriebsmodus der 4 Ausgangskanäe.

• DIM Modus: Nutzen sie diesen Modus, wenn sie z.B. Scheinwerfer an thisem Ausgangs Kanal anschließen möchten. Sie konnen diesen Kanal von 0% - 100% dimmen.
• SWITCH Modus: Nutzen sie diesen Modus, wenn sie z.B. Lichteffekte an diesen Ausgangschan alsanchreiben themselves. Sie konnen nun diesen Ausgang zwischen AN und AUS schalten. Nun konnen sie über ihr DMX Steuererat Lichteffekte an und ausschalten.

• Drücken Sie ENTER zum Browsen des Menüs.

• Nach Auswahl des gewünschten Kanals drücken Sie UP/DOWN zum Einstellen des Betriebsmodus..

• Drucken Sie MENU zur Rückkehr ins Hauptmenu.

DIMMENU:

Unabhängiger Modus, alle Ausgangspiegel können direkt im Bedienfeld eingestellt werden, es wird also kein Controller beschäftigt. Die Ausgangseinstellungen bleinen nach dem Ziehen des Netzsteckers erhalten. Hierdurch ist der DB-46 bei der Beleuchting von Ausstellungsständen usw. weitere hilfreich.

• Drücken Sie ENTER zum Browsen des Menüs.
• Nach Auswahl des gewünschten Kanals drücken Sie UP/DOWN zum Einstellen des Ausgangspegels.
• Drücken Sie MENU zur Rückkehr ins Hauptmenu.

TECHNISCHE EINZELHEITEN

Netzspannung: 230Vac/20A max. (4600Watts)
Schalteistung: 4x 230Vac / max. 8A (1850Watts)
Kanalsicherungen: 250V/8A (Größe 20x5mm)
Eingangssicherung: 20A "auto reset" Sicherungsautomat
DMX Eingang: 3pin XLR Stecker
DMX Ausgang: 3pin XLR Buchse
Abmessungen: 152 × 9 × 7cm
Gewicht: 5,5kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website

herunterladen: www.briteq-lighting.com
