GEBRUIKSAANWIJZING DB-46 JBSYSTEMS LIGHT

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit BriTeQ® product. Om ten volte te konnen profiteren van alle mogelijkheden en voor uw eigeneiligkeit, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gebruiken.

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

Professionele aluminium 4-bar voorzien van interne dimmerpacks: 4 × 1,8 kW (Maxtot = 4,6kW/20A)
- Schuifmechanisme zorgt steeds voor een perfecte verdeling van de projectoren op de bar.
- DMX in/uitgangen voorzien van vergrendeling en POWER/DMX-present indicator.
- 4 Digit LED display met 4 toetsen voor gemakkelijkke menu navigatie:

• DMX adres installingen: individuel DMX adres voor elk kanaal möglichk!
• Elk kanaal kan afzonderlijk als dimmer of switchpack worden ingesteld

• Dimmer niveaus instelbaar per kanaal met geheugenfunctie (geen externe controller nodig)

• Voorzien van 4 degelijkke stopcontacten.

• Standaard 28mm TV-spigot en 35mm adapter inbegren
• Stroomvoorziening dmv Neutrik Powercon en automatische zekering.
• Individuèle kanaalzekeringen met "blown fuse" detectie.
• Alle kanalen zich uitgerust met 40A triacs voor verhoogde betrouwbaarheid.

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

DB-46 powered bar
- Gebruiksaanwijzing
- 4 sets boute en moeren om projectoren te installereren
1 TV-spigot 28 mm
- 135 mm adapter voor Topsectie
- 1 oogbout

Belangrijkeinstructures:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst nauwkeurig volgt. Elke schadeverooraaktdoorverkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te konnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

WAARSCHUWING: Om het risico op elektricotie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De blikkempijl die sich in een geglichenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van net-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektrocutie in te houden.
Het uitroepteken binnen de gewilkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.
Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.
- Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
- Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur Wennen wanneser het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
- Gebruik dit apparaat uitsluitendbinnenshuis.
- Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten bevuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er noch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
- Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
- Houd het apparaat uit de buurt van kinderen.
- Dit apparaat mag Niet door onervaren Personen bediend worden.
- De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
- Trek altijd de stekker uit wonneer het apparaat gedurende langere tijd Niet worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
- De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoedd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
- Controller dan die aangegeven op de hinterzijde van het toestel.
- Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
- De elektrische kabel behoort algtd in uitstekende staat te zijn. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
- Laat de elektrische draad nooit in contact komen met andere draden.
- Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
- Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
- Repareer nooit een zekering en overbrug de zekeringhouser nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
- Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
- Gebruik best de originele verpakking als het toestel vervoerd moet worden.
- Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdo doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschaden.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installment van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoord worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklast; erkendeinstalleringmaterialen moeten worden gebruikt; de veilighheid van het geinstallerde toestel要去 regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaienda montage mag zichs nicht gedacht worden.
  Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg konnen hebben.
• De gebruiker要去 zich van verzekeren dat de installations met betrekking tot de verilheid en de technische mechanismiek door een expert zijn goedgekeur aldorens ze voor de eerste keer te gebruiken. Elk maar要去 de installations worden gekeurd door een vakman om te controlleren of de verilheid nog steeds perfect is.

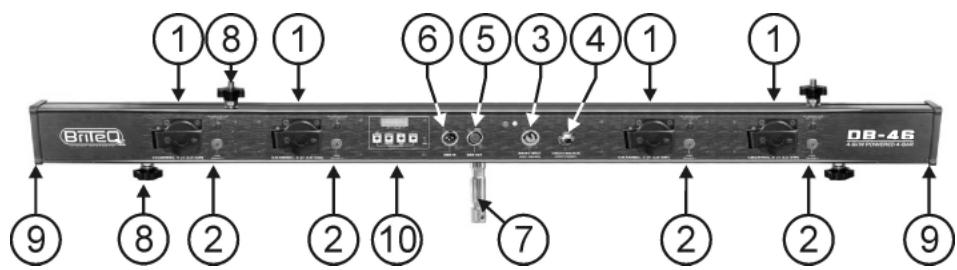

FUNCTIONS

1. KANAALUITGANGEN: Elk kanaal heeft zijn eigen stopcontact waarop U resistieve of inductieve projectoren ofkleine lichteffecten kan aansluiten.
2. KANAALZEKERINGEN : Elk kanaal hebft tevens zijn eigen zekering en een "blown fuse" detector. Deze detector Licht op wonneer de kanaalzekering is gesprongen. Vervang deze gesprongen zekering steeds door een exemplaar met bezelfde elektrische eigenschappen! (250V/8A snel)

Opmerking: Het is erg belangrijk te weten dat elk kanaal een maximaal vermogen van 8A of 1850W kan leveren. Het totale vermogen mag 20A of 3600Watts nooit overstijgen!

1. POWER INGANG: netsnoer, uitergerust met een Neutrik Powercon®, verzeker U ervan dat het beschikbare stopcontact 230Vac levert en de projectoren (en/of lichteffecten) correct op de uitgangen (1) werden aangesloten voor U de geaarde netsnoer aan deze ingang verbindt. Het maximaal toegelaten totale vermogen is 20A of 4600Watt.
2. HOOFDZEKERING: Dit is een automatische zekering. Wanner de zekering is gesprongen, lokaliseer en los dan eerst het probleem op die ouvro gezorgd heeft dat de zekering gesprongen is. Wanner het probleem opgelost is, druk dan simpelweg op de knop om de zekering te resetten.
3. DMX UITGANG: deze 3pin*vrouwelijkke XLR-aansluiting worden gebruikt om de DB-46 met het volgende DMX-apparaat in de keten te verbinden.

4. DMX INGANG: deze 3pin mannelijke XLR-aansluiting worden gebruikt voor het aansluiten van universele DMX-kabels. Deze ingang ontvangt zijn instructies van een DMX-controller.

5. STATIEF ADAPTER: worden gebruikt om de DB-46 gemakkelijk teplaatsen op de top van een lichtstatief. 2 verschillende statief adapters zijn inclusief (zie ook n^9 voor meer informatie)

35mm adapters: worden gebruikt bij statieven met een standard 35mm Topsectie
- 28mm TV-Spigot: worden gebruikt bij statieven die uitgerust zijn met een TV-Spigot adapter op de top.

1. GLIJMECHANISME: worden gebruikt om uw projectoren gelijk te verdelen over de DB-46. Kijk ook waar n^9 voor meer informatie.
2. AFSLUITKAP: Om de bouteen/moeren (noodzakelijk om de projectoren te bevestigen) en de statief adapter te installeren dient u deze afsluitkap te verwijderen aan een ziche van het toestel: schroef simpelweg de 4 schroeven weg verwijder de afsluitkap plaat s de bouteen/moeren en/of statief adapter in het glijprofiel plaat s de afsluitkap terug op+zijn plaat s bevestig de 4 schroeven kaar!
3. CONTROLEPANEEL: Multifunctionele display + 4 toetsen om te navigeren in het setup menu. Bekijk de nummers hieronder

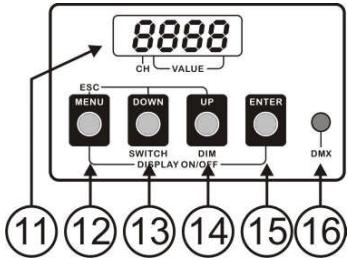

1. DISPLAY: Toont de informatie omtrent de geseleerde functie of werkimgodus. Het linkse cider toont het kanaalnummer, de 3 andere cijfers tonen de status van dit kanaal:

In het address menu: Het adres van het kanaal wordt getoond, gaande van 001 tot 512
In het mode menu: Werking modus wordt getoond ("d" = dimmer modus * "S" = switch modus)
In het dim menu en standardaard display: Kanaaluitgang worden getoond.

Kanaal in dimmer modus: Dimmer percentage, gaande van 0% tot 100%
Kanaal in switch modus: "oN" = output 100% * "oFF" = output 0%

1. MENU TOETS: Bekijk de structuur van het menu om de verschillende menu's te begrijpen. Dit zijn de volgende möglichkheden

2. Het main menu doornemen: Druk op de MENU toets tezamen met de UP/DOWN toetsen.

3. Teruggaan maar het main menu: Druk op de MENU toets omtering te keren maar het main menu (escape functie)

4. Display blackout functie: Druk op de MENU toets tezamen met de ENTER toets om de display AAN/UIT te schakelen.

5. DOWN TOETS: Bekijk de structuur van het menu om de verschillende menu's te begrijpen. Dit zijn de volgende möglichkheden:

6. Het main menu doornemen: Druk op de MENU toets tezamen met de UP/DOWN toetsen.
   In het address menu: Druk op de DOWN toets om het DMX adres van het geselecteerde kanaal te verlagen. (druk de toets in voor een langereijd om de snugheid te verhogen)
   In het mode menu: Druk op de DOWN toets om het geseleerde kanaal in switch modus teplaatsen.
   In het dim menu: Druk op de DOWN toets om de dimmer waarde te verlagen (0-100%) wanneer het geselecteerde kanaal in dimmer modus is geplaatst. (druk de toets voor een langereijd in om de snugheid te verhogen). Wanner het geselecteerde kanaal geplaatst is in switch modus, kunt u de uitgangskaanaal UIT zetten.

7. UP TOETS: Bekijk de structuur van het menu om de verschillende menu's te begrijpen. Dit zijn de volgende möglichkheden:

8. Het main menu doornemen: Druk op de MENU toets tezamen met de UP/DOWN toetsen.
   In het address menu: Druk op de UP toets om het DMX adres van het geselecteerde kanaal te verhogen. (druk de toets in voor een langerearend om de snelheid te verhogen)
   In het mode menu: Druk op de UP toets om het geselecteerde kanaal in dimmer modus teplaatsen.
   In het dim menu: Druk op de UP toets om de dimmer waarde te verhogen (0-100%) wonneer het geselecteerde kanaal in dimmer modus is geplaatst. (druk de toets voor een langerearend in om

de snelheid te verhogen). Wanner het geseleeteerde kanaal geplaatst is in switch modus, kurz u de uitgangskanaal AAN zetten.

1. ENTER TOETS: Bekijk de structuur van het menu om de verschillende menu's te begrijpen. Dit zijn de volgende möglichkheden:

In het main menu: Druk op de ENTER toets om het verlangde sub menu te selecteren.
In het sub menu: Druk op de ENTER toets om de 4 kanalen door te nemen.
- Display blackout functie: Druk op de MENU toets tezamen met de ENTER toets om de display AAN/UIT te schakelen.

1. DMX DETECTIE LED: deze LED geeft aan of het toestel een DMX-siŋaal ontvangt aan de DMX-input(n°6).

2. LED aan: geen DMX-signaal gedetecteerd aan de input

3. LED knippert: DMX-signal gedetecteerd aan de input

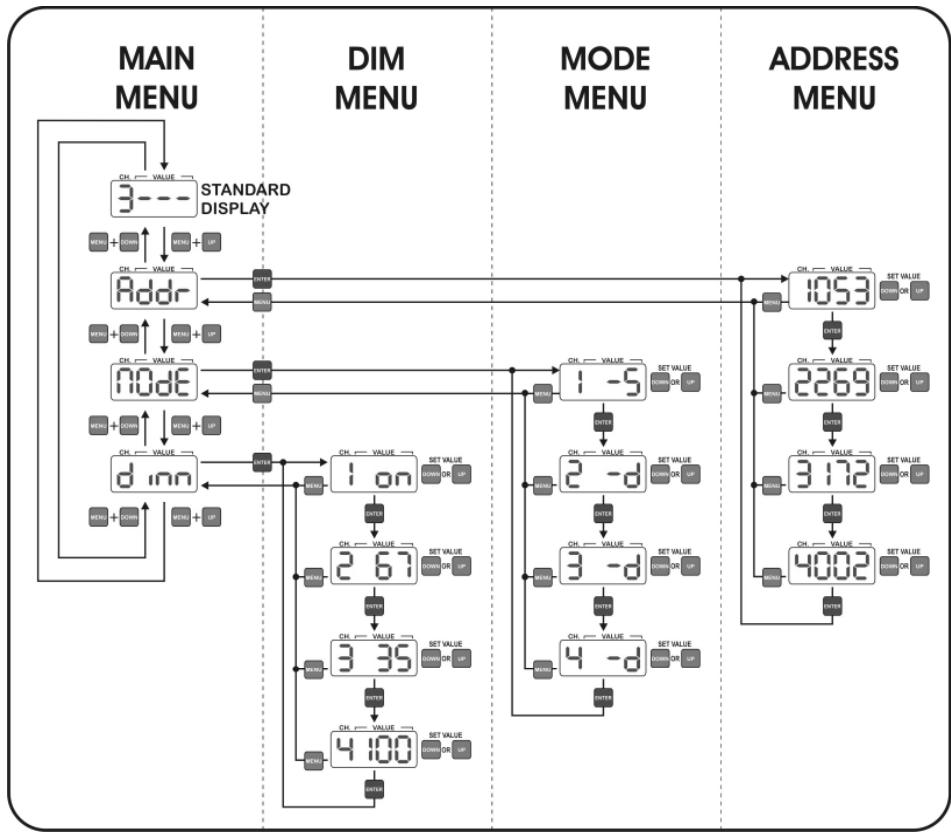

MENSTRUCTUUR...

MAIN MENU:

Deze menu worden gebrukt om een van de 3submenu's te selecteren.

• Druk op de MENU toets tezamen met de UP/DOWN toetsen om het menu door te nemen.
• Druk op de ENTER toets om het verlangde sub menu te selecteren.

ADDRESSMENU:

Deze menu worden gebruikt om het DMX adres van de 4 kanaaluitgangen in te stellen. Elke kanaal kan ingesteld worden op een uniek DMX adres. U kan ook 2 of meerdere kanalen hetzelfde DMX adres给他们.

MODEMENU:

Deze menu worden gebruikt om de werking modus van de 4 kanaaluitgangen in te stellen.

• DIM modus: gelebruik deze modus wanner je lampen (projectoren) aansluit aan dit output kanaal. Je zal in staat+zijn om de output vloeiend te dimmen+tussen 0% en 100% .

• SWITCH modus: gebruik deze modus wanneer jekleine ligt efecten verbindt met dit output kanaal. Je kunt de output tussen AAN (100% output) en UIT (0% output) omschakelen. Nu kun jekleine licht effecten aan- en uitschakenet mul DMX-controller .

• Druk op de ENTER toets om het menu door te nemen.

• Wanner u het verlangde kanaal hebft geselecteerd, druk dan op de UP/DOWN toetsen om de werkigmodus in te stellen
• Druk op de MENU toets om terug te keren maar het main menu

DIM MENU

Dit is een standalone modus, alle uitgangniveaua kunnen dan direct op het contropaneel ingesteld worden zodat u geen controller hoefft te hebben. Het is belangrijk te weten dat de instellenen van de uitgangen opgeslagen worden wanneer het toestel losgekoppeld worden het net. Dit maakt dat de DB-46 zeer bruikbaar is om tentoonstellingsruimten te verlichten, etc.

• Druk op de ENTER toets om het menu door te nemen
• Wanner u het verlangde kanaal hebts geseleerd, druk dan op de UP/DOWN toetsen om het niveau van de uitgang in te stellen
• Druk op de MENU toets om terug te keren maar het main menu.

EIGENSCHAPPEN

Stroomtoevoer: 230Vac/20A maximum (4600Watt)
Stroomuitgangen: 4x230Vac/ max. 8A (1850Watt)
Kanaalzekeringen: 250V/8A (afmeting 20x5mm)
Hoofdzekering: 20A "auto reset" thermische zekering
DMX ingang: 3pin XLR mannelijk
DMX uitgangen: 3pin XLR vrouwelijk
Afmetingen: 152 × 9 × 7 ~cm
Gewicht: 5,5kg

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kan de的那一 ste versie van deze handleiding downloaden via once website: www.briteq-lighting.com
