GEBRUIKSAANWIJZING DB-150 JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit BRITEQ® product. Om ten volte te konnen profiteren van alle mogelijkheden en voor uw eigengeiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U begint het apparaat te gezruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgegeven.

Professionele aluminium 4-bar voorzien van interne dimmerpacks: 4 × 2 kW (Maxtot = 4,6kW/20A)
Schuifmechanisme zorgt steeds voor een perfecte verdeling van de projectoren op de bar.
- DMX in/uitgangen voorzien van vergrendeling en POWER/DMX-present indicator.
- 4 Digit LED display met 4 toetsen voor gemakkelijke menu navigatie:

• DMX adres installingen: individuel DMX adres voor elk kanaal möglichk!
• Elk kanaal kan afzonderlijk als dimmer of switchpack worden ingesteld

• Dimmer niveaus instelbaar per kanaal met geheugenfunctie (geen externe controller nodig)

• Voorzien van 4 degelijkke stopcontacten.

• Standaard 35mm adapter inbegrepen (28mm TV-spigot in optie verkrijgbaar)

• Stroomvoorziening dmv Neutrik Powercon en automatische zekering.
• Individuèle kanaalzekeringen met "blown fuse" detectie.
• Alle kanalen zich uitgerust met 40A triacs voor verhoogde betrouwbaarheid.

EERSTEINGEBRUIKNAME

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

DB-150 power bar
- 4 sets boute en moeren om projectoren te installereren
- Een 35mm Lichtstatief adapter
- 1 stroomkabel met Neutrik Powercon® aansluiting
- 1 oogbout
- Gebruiksaanwijzing

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd ward. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uisterst naukeurig volgt. Elke schadeverooraaktddoor verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkdehoormementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellungen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die sich in een geldijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de daanwezigheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol betekent: Klasse II apparaten

Dit symbol betekent: Controletoestel voor lamp

Het toestel is geschickt om gemonteerd te worden op standard ontv Lambare oppervlakten. Standaard ontv Lambare oppervlakten omvatten bouwmaterialen zoals hout en houtbevattende materialen van meer dan 2mm dik

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrngen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten gezuld met water, zoals bv. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
  Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek alsijd de stekker uit wanneer het apparaat gedurende langere vrij nicht worden gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op de hinterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort altijd in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadig is. De kabel要去vangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Er zitten geen onderdelen in die door de gebruiker要去en worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• Gebruik best de originele verpakking als het toestel vervoerd要去 worden.

• Om veiligheidsredenen is het verboden om ongeauthoriseerde modificaties aan het toestel aan te brengen.

ONDERHOUD

Reinig het toestel met een zacht,信息披露 doek. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuisteplaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werklust; erkende installereringmaterialen要去en worden gebruikt; de veiligheid van het geinstalleerde toestel要去 regelmatif worden gecontroleerd.
• Overtuig U ervan dat het gebied onder installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging要去zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können hebben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechaniek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilgheid nog steeds perfect is.

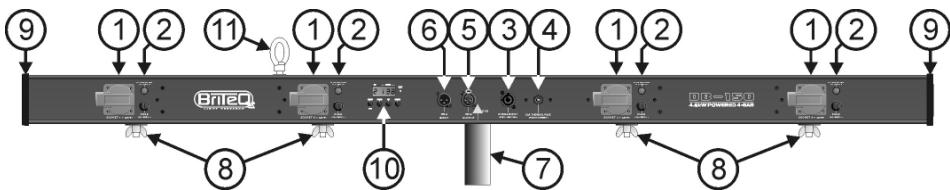

FUNCTIONS

1. KANAALUITGANGEN: Elk kanaal hebft+zijn eigen stopcontact waarup U resistieve of inductieve projectoren ofkleine lichteffecten kan aansluiten.
2. KANAALZEKERINGEN : Elk kanaal hebte tevens zich eigenzering en een "blown fuse" detector. Deze detectorlicht op wanner de kanaalzekering is gesprungnen. Vervange deze gesprungen zekering steeds door een exemplaar met bezelfde elektrische eigenschappen! (250V/8A snel)

Opmerking: Het is erg belangrijk te weten dat elk kanaal een maximaal vermogen van 2000W kan leveren. Het totale vermogen mag 20A of 4600Watts nooit overschrijden!

1. POWER INGANG: netsnoer, uitergerust met een Neutrik Powercon®, verzeker U ervan dat het beschikbare stopcontact 230Vac levert en de projectoren (en/of lichteffecten) correct op de uitgangen (1) werden aangesloten voor U de geaarde netsnoer aan deze ingang verbindt. Het maximaal toegelaten totale vermogen is 20A of 4600Watt.
2. HOOFDZEKERING: Dit is een automatische zekerging. Wanner de zekerging is gesprongen, lokaliseer en los dan erst het probleem op dat ervoor gezorgd heeft dat de zekerging gesprongen is. Wanner het probleem opgelost is, druk dan simpelweg op de knop om de zekerging te resetten.

3. DMX UITGANG: deze 3pin*vrouwelijk XLR-aansluiting worden gebruikt om de DB-150 met het volgende DMX-apparaat in de keten te verbinden.

4. DMX INGANG: deze 3pin mannelijke XLR-aansluiting worden gebrukt voor het aansluiten van universele DMX-kabels. Deze ingang ontvangt+zijn instructies van een DMX-controller.

5. STATIEF ADAPTER: worden gebruikt om de DB-150 gemakkelijk teplaatsen op de top van een Lichtstatief. 2 verschilnde statief adapters können gebruikt worden:

6. 35mm adapter (meegeleverd): worden gebruikt bij statieven met een standard 35mm Topsectie

7. 28mm TV-Spigot(optie): worden gebruikt bij statieven die uitgerust zich met een TV-Spigot adapter op de top.

8. GLIJMECHANISME: worden gebrukt om uw projectoren geleijk te verdelen over de DB-150. Aan de bovenkant van de rail kurz 2 bevestigingshaken installereren zodat u de DB-150 gemakkelijk aan een brugstructuur kurz hangen. Kijk ook maar n°9 voor meer informatie.

9. AFSLUITKAP: Om de boute/moeren (noodzakelijk om de projectoren te bevestigen) en de statief adapter te installereren dient u deze afsluitkap te verwijderen aan een zijde van het toestel: schroef simpelweg de 4 schroeven weg verwijder de afsluitkap planta de boute/moeren en/of statief adapter in het glijprofiel planta de afsluitkap terug op+zijn planta bevestig de 4 schroeven koar!

10. CONTROLEPANEEL: Multifunctionele display + 4 toetsen om te navigeren in het setup menu. Bekijk de nummers hieronder

11. VEILIGHEIDSOOG: worden gebruikt om een optionele veiligheidskabel te bevestigen wanner de DB-150 in een brugstructuur worden opgehangen (zie ook N° 8 voor het gebruik met hareken)

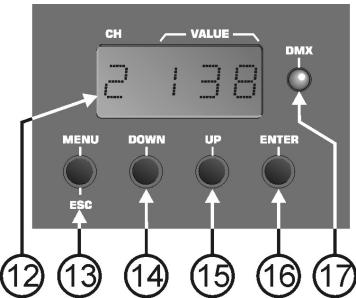

12. DISPLAY: bij het aanzetten van het toestel worden de softwareversie weergegeven, daarna toont het de informatie betreffende geselecteerde functie of werkimgmodus. Het linkse cijfer toont het kanaalnummer, de 3 andere cijfers tonen de status van dit kanaal:

In het ADDRess menu: Het adres van het kanaal + DMX worden getoond, gaande van 001 tot 512
In het MODE menu: Werking modus worden getoond ("DIM" = dimmer modus * "SW" = switch modus)
In het ALONE menu en standaard display: Kanaaluitgang worden getoond.

Kanaal in dimmer modus: Dimmer percentage, gaande van 0% tot 100%
Kanaal in switch modus: "ON" = output 100% * "OFF" = output 0%

In het CURVE menu: worden de dimmercurve getoond welke u geselecteerd hebft

1. MENU TOETS: Bekijk de structuur van het menu om de verschillende menu's te begrijpen. Dit zijn de volgende möglichkheden

2. Het main menu doornemen: Druk op de MENU toets tezamen met de UP/DOWN toetsen.

3. Teruggaan maar het main menu: Druk op de MENU toets om terug te keren maar het main menu (escape functie)

4. DOWN TOETS: Bekijk de structuur van het menu om de verschillende menu's te begrijpen. Dit zijn de volgende möglichkheden:

5. Het main menu doornemen: Druk op de MENU toets tezamen met de UP/DOWN toetsen.
   In het address menu: Druk op de DOWN toets om het DMX adres van het geselecteerde kanaal te verlagen. (druk de toets in voor een langereijd om de slelheid te verhogen)
   In het mode menu: Druk op de DOWN toets om het geselecteerde kanaal in switch of dimmer modus teplaatsen.
   In het Alone menu: Druk op de DOWN toets om de dimmer waarde te verlagen (0-100%) wonneer het geseleerde kanaal in dimmer modus is geplaatst. (druk de toets voor een langerearend in om slenelheid te verhogen). Wonneer het geseleerde kanaal geplaatst is in switch modus, kunt u het uitgangskanaal UIT of AAN zetten.

6. UP TOETS: Bekijk de structuur van het menu om de verschillende menu's te begrijpen. Dit zijn de volgende möglichkheden:

7. Het main menu doornemen: Druk op de MENU toets tezamen met de UP/DOWN toetsen.
   In het address menu: Druk op de UP toets om het DMX adres van het geselecteerde kanaal te verhogen. (druk de toets in voor een langereijd om de sleheid te verhogen)

In het mode menu: Druk op de UP toets om het geselecteerde kanaal in dimmer of switch modus teplaatsen.
In het Alone menu: Druk op de UP toets om de dimmer waarde te verhogen (0-100%) wanner het geselecteerde kanaal in dimmer modus is geplaatst. (druk de toets voor een langereijd in om de snelheid te verhogen). Wanner het geselecteerde kanaal geplaatst is in switch modus, kunt u de uitgangskanaal AAN of UIT zetten.

1. ENTER TOETS: Bekijk de structuur van het menu om de verschillende menu's te begrijpen. Dit zijn de volgende möglichkheden:

In het main menu: Druk op de ENTER toets om het verlangde sub menu te selecteren.
In het sub menu: Druk op de ENTER toets om de 4 kanalen door te nemen.

1. DMX DETECTIE LED: deze LED geeft aan of het toestel een DMX-signal ontvangt aan de DMX-input(n°2).

2. LED aan: geen DMX-signal gesteeteerd aan de input

3. LED knippert: DMX-signaal gedetecteerd aan de input

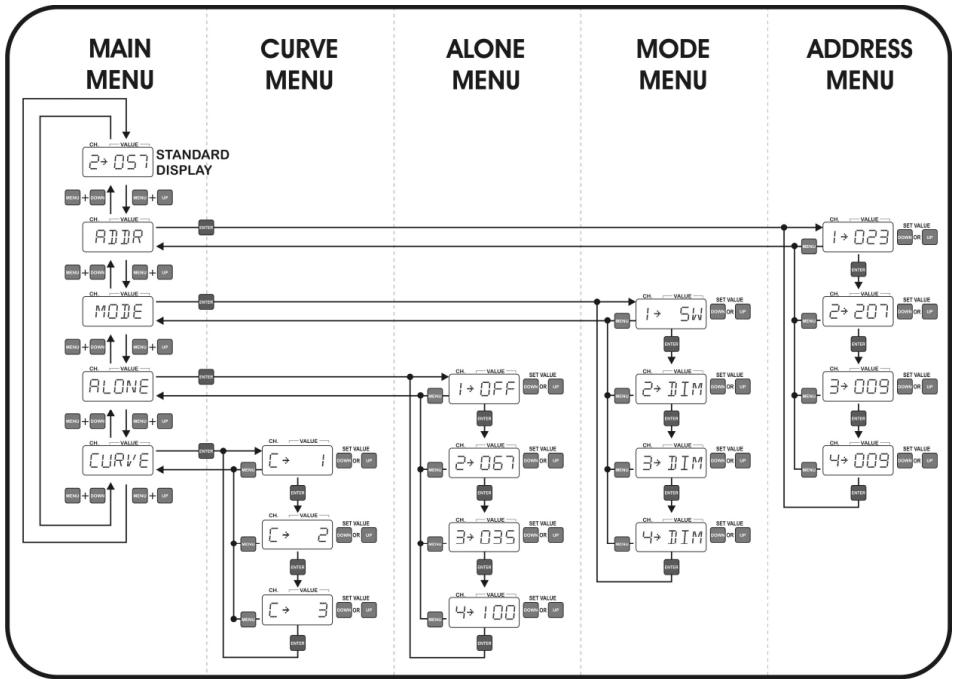

MENSTRUCTUUR...

MAIN MENU:

Dit menu worden gebruikt om eén van de 4 submenu's te selecteren.

• Druk op de MENU toets samen met de UP/DOWN toetsen om het menu door te nemen.
• Druk op de ENTER toets om het verlangde sub menu te selecteren.

ADDRESS SUBMENU:

Dit menu worden gebrukt om het DMX adres van de 4 kanaaluitgangen in te stellen. Elke kanaal kan ingesteld worden op een uniek DMX adres. U kurz ook 2 of meerde kanalen hetzelfde DMX adres gezven.

• Druk de MENU toets samen met de UP of DOWN toets in om het menu te doorlopen
• Druk op de ENTER toets om het gewenste submenu te selecteren

MODE SUBMENU:

Dit menu worden gebruikt om de werking modus van de 4 kanaaluitgangen in te stellen.

• DIM modus: gebruik deze modus wanner je lampen (projectoren) aansluit aan dit output kanaal. Je zal in staat+zijn om de output vloeielend te dimmen+tussen 0% en 100% .

• SWITCH modus: gebruik deze modus wanneer jekleine ligt efecten verbindt met dit output kanaal. Je kunt de outputussen AAN (100% output) en UIT (0% output) omschaken. Nu kun jekleine licht effecten aan- en uitschakenet mul DMX-controller.

• Druk op de ENTER toets om het menu door te nemen.

• Wanner u het verlangde kanaal hebft geselecteerd, druk dan op de UP/DOWN toetsen om de werkigmodus in te stellen
• Druk op de MENU toets om terug te keren maar het main menu

ALONE SUBMENU

Dit is een standalone modus, alle uitgangniveaukunnen dan direct op het contropaneel ingesteld worden zodate u geen controller hoeft te hebben. Het is belangrijk te weten dat de instelleningen van de uitgangenen opgeslagen worden wanneer het toestel losgekoppeld worden van het net. Dit maakt dat de DB-150 zeer bruikbaar is om tentoonstellingsruimten te verlichten, etc.

• Druk op de ENTER toets om het menu door te nemen
• Wanner u het verlangde kanaal hebts geseleerd, druk dan op de UP/DOWN toetsen om het niveau van de uitgang in te stellen
• Druk op de MENU toets om terug te keren maar het main menu.

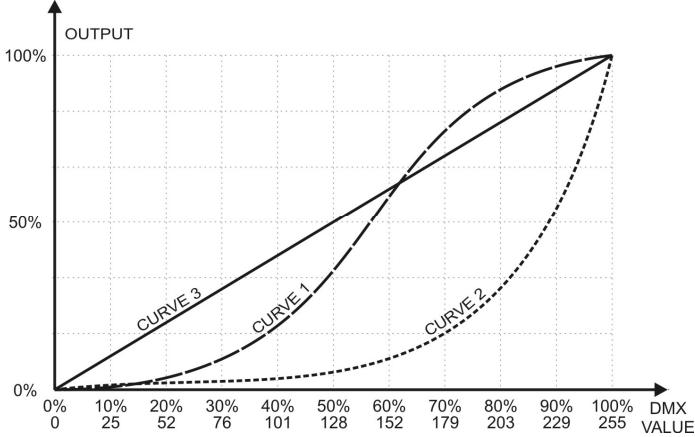

CURVE SUBMENU: dit menu worden gebruikt om eén van de 3 dimmercven te selecteren. Kies uit onderstaand diagram de curve die het best voldoet aan uw behoeften. U kunt ze natuurlijk ook gewoonuitproberen...

EIGENSCHAPPEN

Voeding:

Max. Belasting van de uitgang

Kanaalzekeringen:

Hoofdzekering:

DMX ingang:

DMX uitgang:

Afmetingen:

Gewicht:

230Vac / 20A maximum (4600Watt)

4x 230Vac / 2000Watts

250V/8A (20x5mm)

20A (automatische thermische zekering)

3pin XLR mannelijk

3pin XLR vrouwelijk

150 × 9 × 7 ~cm

5kg

Elke inlichting kan veranderen zonder waarschuwing vooraf.

U kan de LASTe versie van deze handleding downloaden via once website: www.beglec.com
