BEDIENUNGSANLEITUNG MCD 2.2 JBSYSTEMS LIGHT

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

Elektronische tracking:

DISC FORMAT:

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Si dieese Bedienungsanleitung sorgfaltig vor der Inbetriebnahme durch, zur vollen Ausschopfung der Mochglichkeiten, die these Gerat bietet, sowie zu ihrerigen Sicherheit.

EIGENCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

Doppel-CD/MP3-Spieler fur DJs.
- Alphanumericisches LCD-Display Unterstützung ID3V2 Tags (Songtitel, Interpret, Bitrate)
Vollständige MP3 Wiedergabe (max. 999 MP3-dateien / 255 Ablagen auf 1 CD)

MPEG1 layer3 (32 + 44,1 + 48kHz)
MPEG2 layer3 (16 + 22,05 + 24kHz)
MPEG2.5 layer3 (8 + 11,025 + 12kHz)

• Unterschiedt beiden Bitraten Verfahren (CBR und VBR).
• Liest CD-DA, CD-R, CD-RW
• Anti-shock Memory 20 Sekunden.
• Instant Memory Start
• Fader start, Fader stop, (back cue).
• Nahtloser Loop (IN/OUT/RELOOP)
• Echtzeit Loop Bearbeitungsfunktion
• Echtzeit-Cue ("Cue on the fly")
  1/75sec Frame Search, auch bei MP3
• Pitch Bereich: +/-4% +/-8% +/-16%
• Pitch bend am jog wheel für perfekte mixes.
  Vollautomatische Taktzahler (Beat counter) mit zusätzlicher TAP-Funktion
• Auto cue Funktion(-48dB).
  1/75 Frame search.
• 4 verschiedene Suchgeschwindigkeiten.
• Auswählbar Elapsed, Remain and Total Remain Time am Display.
• Pitch Anzeige.
• Single/ Continuous Play Funktion
• Folder-Modus: Tracksuche begrenzt auf einen Folder
• Track-Modus: Tracksuche auf der gesamtten CD/CDROM
  Relay play erlaubt fortlaufende Wiedergabe an zwei Decks.
  S/PDIF Digital Ausgang

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbentutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

Haupt Einheit.
- Kontroll Einheit.
Bedienungsanleitung.
2 Chinch Kabel.
- 1 mini-DIN8 Kabel.
- 2 fader start Kabel
- 1 Netzkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse II Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warme Umgebung zum Temperaturausgleich eine Zeit ausgeschaltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefälltten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollen,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrene Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kuhlung = 5cm.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualificierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Gerät nicht offen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!

• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.

• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.

• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

Plazieren und benutzen Sie das Gerät für eine langere Zeit darüber sehr warmen Geräten wie Veränder, Lampen, etc., künstte die Funktion des Gerätes beeinträchtigt oder)sagar zerstört werden.

• Solle das Gerät in einem Flightcase betrieben werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Geräut aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen oder Zerstörung zu vermeiden, sollen den Gerät für ca. 1 Stunde vom Stromnetz trennen.
• Wahlen Sie einen staubfrei, trockenen Ort zur Installation des CD-Players. Vermeiden Sie starke Hitzequellen und Vibrationen.
• Der CD-Player/arbeitet normal, wenn die maximale Neigung 15^ nicht überschreitet.
  Behandeln Sie ihre CD's sehr sorgfaltig. Berühren Sie sie nicht mit nassen oder schmutzigen Fingern.
• Verschmutzte CD's müssen mit einem speziellen Tuch und Reinigungsdprodukten gereinigt werden.
• Verwenden Sie keine beschädigten CD's (zerkratzt oder deformiert). Ihr Gerät kann beschädigt werden.
• Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie diese Gerät niemals Nasse und Feuchtigkeit aus!
• Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehäuseteile. Wenn ein Problem auffritt, wenden Sie sich an ihren Handler.
• Legen Sie keine Metallgegenstände oder Flüssigkeiten in den CD-Player! Die Folge waren Fehlfunktionen und Beschädigungen des Gerätes
• Dieser CD-Spieler benutzt einen Halbleiterlaser. Damit er ohne Probleme arbeiten kann, sollen these Gerät in einem Zimmer mit einer Temperatur von 5^ - 35^ verwendet werden.
• Der CD-Player kann nur von qualifiziertem Fachpersonal eingestellt oder repariert werden.
• Dieses Gerät kann Interferenzen im Radio- und Fernsehempfang verursachen.

REINIGUNG DES CD-PLAYERS:

Entfernen Sie Staub und Schmutz mit einem weichen, trockenden Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdūnner, Benzin oder andere chemische Mittel. Die Oberfläche des Gerätes können zerstört werden.

ANSCHLUSSE

• Verbinden Sie mit dem mini-DIN8 Kabel die Haupt Einheit mit der Kontroll Einheit.
• Verwenden Sie die mitgelieferten Chinch Kabel um den Cd Player an ihren Mixer an die Line Eingänge anzuschreiben.
  Schlieben sie das Netzkabel an.

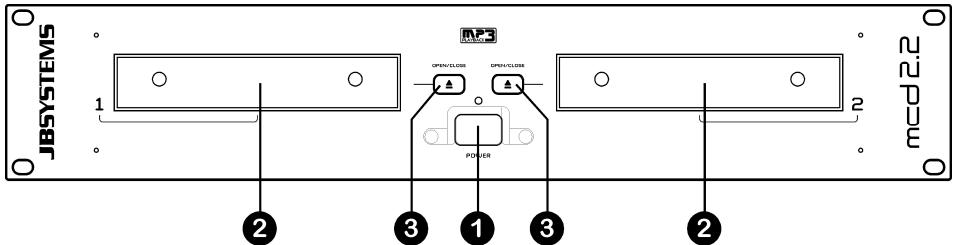

TASTEN UND FUNKTIONEN (MAIN UNIT)

1. ON/OFF Schalter: Zum Ein- oder Ausschalten des Players.
2. CD-Lade: Platzieren Sie hier ihre CD.
3. OPEN/CLOSE Taste: Beim Betätigten dieser Taste öffnet bzw. schließt sich die CD-Lade. Während der Wiedergabe sind diese Tasten inaktiv. Die CD-Lade schließt sich automatisch nach 60 Sekunden, um Verschmutzungen im Gerät vorzubeugen.

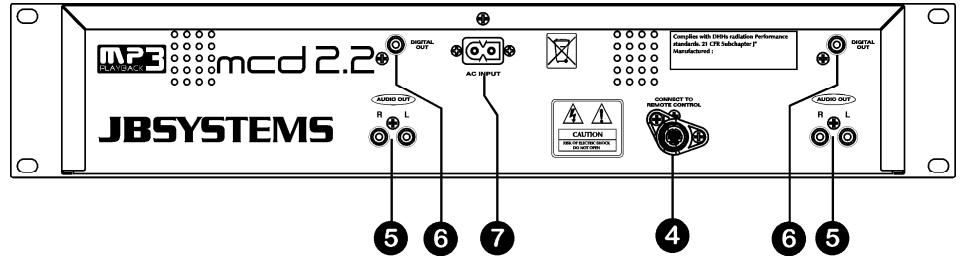

1. CONTROL connector: Verbindet das Hauptgerät mit der Steuereinheit mittels der mitgelieferten Mini-DIN8 Kabel.
2. AUDIO outputs: Stereo-Audio-Ausgang zur Verbindung an einem CD/Line-Eingang am Mischpult.
3. DIGITAL OUT socket: Digital-Ausgang (S/PDIF Format) zum Verbinden eines Digital-Receivers oder Aufnahme-Gerätes (z.b. Mini disc)
4. MAINS input: Verbindet den CD-Player mit dem Stromnetz (230V AC) mittels dem mitgelieferten Stromkabel.

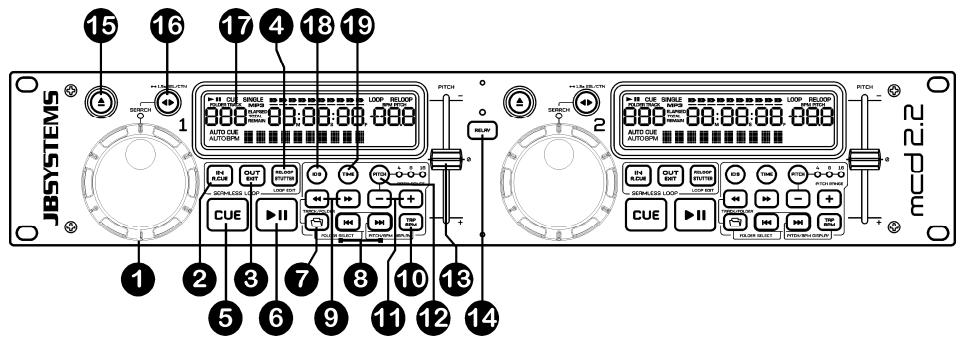

CONTROL UNIT

1. JOG WHEEL (Innenring): Dieses Rad besitz 3 verschiedene Funktionen.

2. Im Pausenmodus können Sie mit dem Jog/Wheel framegenauuchen (1/75 Sek.) Um einen CUE Punkt zu setzen, drucken Sie PLAY oder LOOP IN, wenn Sie die korrekte Position eingestellt haben. Drücken Sie CUE, um zum "CUE PUNKT" zurückzukehren.

3. In Trackwiedergabe und deaktivierter schmellem Suchfunktion (16) beegt das Jog-Wheel die Geschwindigkeit der Musik vorübergehend bis zu +/-32% durch Drehung des Knopfes nach rechts zur Beschleunigung und nach links zur Verlangsamung. Die Geschwindigkeitsveränderung wird durch die Drehgeschwindigkeit bestimmt.

4. Ist die schmellem Suchfunktion (16) aktiviert, dann können Sie den aktuellen Track mit higherer Geschwindigkeit durchsuchen.

5. LOOP IN Taste: Erlaubt Ihnen, ohne die Wiedergabe zu beenden, den CUE Punkt zu setzen (CUE ON THE FLY). Diese Taste setzen auch den Anfang eines nahtlosen Loop's.

6. LOOP OUT Taste: Mit dieser Taste setzen Sie den Endpunkt in einem Loop. Der Player gibt nun diesen Loop solange wieder, bis Sie die Taste noch einmal drücken. Ist ein Loop programmiert, aber nicht aktiv konnen Sieihn neu starten.Der Punkt,wo Sie die Taste drucken,wird als der Endpunkt gespeichert. Drucken Sie im Loop Edit Modus die OUT Taste, wird die Loop Bearbeitung gestoppt und sichert den neuen Loop Endpunkt.

7. RELOOP/STUTTER Taste: Diese Taste hat 3 Funktionen:

8. RELOOP: Wenn ein Loop programmiert worden ist und Sie die OUT Taste gedrück haben, drücken Sie diese Taste um den Loop wieder zu beginnen. Um den Loop zu verlassen drücken Sie die OUT Taste (Start- und Endpunkt werden nicht verändert)

9. STUTTER: Während der Loop Wiedergabe, drücken Sie diese Taste um direkt zum Startpunkt des Loops's zu gelangen. Diese „Stotter" Effekt gibt Ohnen die Möglichkeit ihre Darbietung krevativ zu erweiten.

10. ENTER EDIT LOOP MODUS: Wenn eine Loop programmiert wird (LOOP IN und OUT/EXIT Taster sind an) können Sie durch Drücken des RELOOP/STUTTER Knopfes, bis das Display "Loop Edit" besteht, in den Loop-Ausgabe-Modus gelangen.

11. CUE Taste: Drücken Sie die CUE-Taste während der Wiedergabe, beginnnt die Wiedergabe sofort ab dem programmierten CUE Punkt, solange die CUE Taste gedrück ist. Sobald der CUE-Taste losgelassen wird, spricht der Tonabnehmer an den markierten CUE Punkt. Auch das Jog/Wheel kann im Pausenmodus (PLAY-/PAUSE Taste blinkt) dazu verwendet werden, um einen anderen CUE Punkt zuuchen. Durch Drücken der PLAY/PAUSE oder LOOP IN Taste und anschließend CUE konnen Sie den neuen CUE Punkt übernehmen.

12. PLAY/PAUSE Taste: Jedes Mal, wenn Sie die PLAY/PAUSE Taste drücken, wechselt der Player zwischen Wiedergabe und Pause oder Pause und Wiedergabe

13. TRACK/FOLDER Taste: These Taste hast verschiedene Funktionen:

14. Umschalten zwischen FOLDER und TRACK modus: Drücken Sie die FOLDER Taste zusammen mit den SEARCH Tasten (9) um zwischen Ordner und Track Modus umzuschalten. Lesen Sie das Kapitel "wie nutze ich" um mehr zu erfahren über diese Modi.

15. FOLDER modus - Umschalten zwischen Ordnern: Drücken Sie die Taste FOLDER zusammen mit dem TRACK SEARCH-Tasten (8), um die verschiedene Ordner auf der CD / CD-ROM zu durchsuchen.
    FOLDER modus - zeigen den Name des Ordner: solange Sie die Taste FOLDER drucken, wird der Name des aktuellen Ordner angezeigt.

16. TRACK modus - die Gesamtzahl der TRACKS zeigen: Drücken Sie die Taste FOLDER kurz, um die Gesamtzahl der Titel auf der CD / CD-ROM zu zeigen.

17. TRACK SEARCH Tasten: Mittels dieser Tasten können Sie einen bestimmen Titel auf der CD auswahlen (vorwarts bzw. ruckwarts). In FOLDER mode, Drucken Sie die Taste FOLDER (7) zusammen mit dem TRACK SEARCH-Tasten um einen anderen folder aus zu wahlen.

18. SEARCH Tastes: Schnellsuche innerhalb eines Track. Drücken Sie die linke SEARCH Taste (zurück Sache) zusammen mit dem FOLDER Taste (7) um zwischen FOLDER und TRACK-Modus zu wechseln.
19. TAP Taste: Der MCD2.2 besitzt einen automatischen BPM-Counter. In einigen seltenen Fällen zählt der Beat Counter nicht so, wie er es tun sollte (Beat wird nicht als Beat erkannt). In diesen Fällen können Sie im Rhythmus der Musik einfach mit "tappen". Durch drücken und halten der TAP Taste (bis im linken unteren Eck AUTOBPM entscheid) schalten sie wieder zum automatischen Beatcounter um.
20. PITCH BEND Tasten: Die Geschwindigkeit nimmt zu, während die "+" Taste" gedrückt wird und kehrt zurück wenn der Knopf losgelassen wird. Die Geschwindigkeit fällt wenn die "-" Taste" gedrückt wird und kehrt zurück, wenn der Knopf losgelassen wird. Diese Tasten konnen zum Synchronisieren von 2 Tracks genutzt werden
21. PITCH Taste: Mit dieser Taste wird die Geschwindigkeitsfunktion ein- und ausgescheltet. Sie können ebenfalls zwischen 3 Pitchbereichen wahren (+/-4%, 8%, 16%): mit jedem kurzen Tastendruck auf „PITCH BEND -“, während Sie gleichzeitig die PITCH-Taste gedrück gehalten,ändern Sie den Pitchbereich
22. GESCHWINIGKEITSFADER: Drücken Sie die PITCH Taste, so dass die Pitch Bereich LED leuchtet. Die Geschwindigkeit kann nun bis zu +/-16% durch Bewegen des Faders geändert werden. Die Geschwindigkeit ändert sich nicht, sofern die Pitchbereich LED rechts von der PITCH-Taste nicht leuchtet.
23. RELAY Taste: Wenn Sie die Relay-Funktion einschalten, wird abwechselnd ein Lied von Laufwerk A und ein Lied von Laufwerk B abgespielt, bis diese Funktion wieder ausgeschelt wird. Sie können in den CD-Player, der sich momentan im Wartemodus befindet, eine neue CD einlagen. Auf diese Weise können Sie ein endloses Programm entwickeln. Perfekte Funktion für den Einsatz in Gaststätten.
24. OPEN/CLOSE Taste: Drucken Sie diese Taste um die CD-Schublade zu öffnen oder zu schliessen. Wahrend der Wiedergabealandstie CD-Schublade nicht öffnen.Wird das Laufwerksfach nicht innerhalb von 60 Sekunden geschlossen, wird es automatisch geschlossen um Schaden zu vermeiden.
25. FAST SEARCH Taste: Tastendruck zur Umschaltung der Funktion des JOG WHEELS (1) zwischen schnellem Suchmodus ("SEARCH" LED leuchtet) und Normalmodus. Die Schnellsuchfunktion wird automatisch ausgeschaffelt, wenn das JOG WHEEL für mehr als 10 Sekunden nicht benutzt wird.

26. PLAY MODE: Normalerweise wird das JOG WHEEL als Pitch Bend Tool zur Synchronisation des Rhythmus des speländen Tracks mit einem anderen Track benutzt. Ist der Schnellsuchmodus eingeschaltet, dann können Sie mit dem JOG WHEEL sehr}schnell innerhalb des aktuellen Tracks vorwarts/rückwarts suchen.

27. PAUSE MODE: Normalerweise wird das JOG WHEEL für eine sehr genaue Sueche (1 Frame Genaigung) für den genauen Cue Punkt benutzt. Ist der Schnellsuchmodus eingeschaltet, dann können Sie mit dem JOG WHEEL sehr schnell innerhalb des aktuellen Tracks vorwärts/rückwärtsuchen.
    Wenn die Taste gedrückt wird, für mehr als 1,5 Sekunden, schalten Sie zwischen „noch zu spielende Zeit“, “abgelaufener Zeit” und „Totaler Zeit” um.

28. Einzelwiedergabe: Die Wiedergabe endet nach jedem Track und wartet am Anfang des nachsten Tracks (Funktion wird meistens von DJ's benutzt)

29. Kontinuierliche Wiedergabe: Die komplette CD wird ohne Unterbrechung abgeschliert (Funktion wird meistens von Gaststätten benutzt)

30. LCD DISPLAY: Zeigt alle wichtigen Informationen an, die während des Playbacks gebraucht werden. Beachten Sie das{nachste Kapitel, um mehr Informationen zu erhalten.

31. ID3-Tag Taste: standardmäßige zeit das Display den Tracktitel, sie können aber auch die ID3-Tag-Information durchsehen:

32. Drücken Sie die Track-Taste 1x: Name des Interpreten wird auf dem Display angezeigt

33. Drücken Sie die Track-Taste 2x: Bitrate wird auf dem Display angezeigt

34. TIME Taste: schalten Sie zwischen „noch zu spielende Zeit“, „abgelaufener Zeit“ und „Totaler Zeit“ um

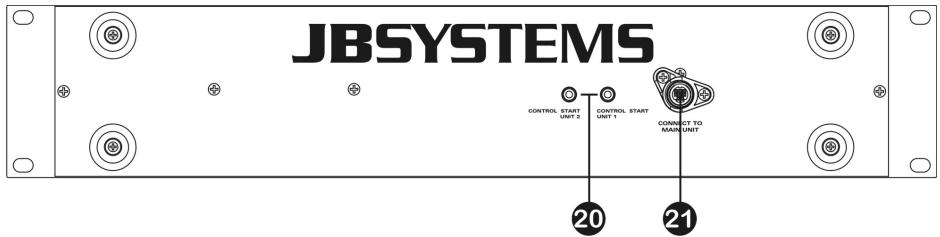

1. FADER START Anschluss: Wenn Sie ein Mischpult mit Fader Start Funktion verwenden, verbinden Sie den CD-Player mit den Fader Start Buchsen des Mischpultes. Stellen Sie sicher, das keine Spannung auf diesen Ausgängen anliegt!
2. CONTROL Anschluss: Hier wird die Haupteinheit mit das mitgelieferte Mini-DIN8 Kabel angeschlossen.

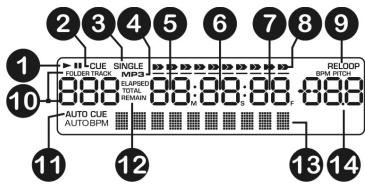

LCD-ANZEIGE:

1. RELOOP: Leuchtet, während der Wiedergabe eines Loop's.

2. PLAY/PAUSE Anzeiger: zeigen den Status des Players an.

3. CUE: Leuchtet während der Player am CUE Punkt wartet.
4. SINGLE: Leuchtet wenn der Player nur ein Track abspiel. Leuchtet diese Anzeuge nicht, befindet sich das Gerät im kontinuierlichen Wiedergabemodus.
5. MP3: Informatiert sie ob die CD/CDROM eine normale Audio CD oder ob die CD MP3 Files enthalt.
6. MINUTE: zeigt "Minuten" Information vom gegenüber Track.
7. SECOND: zeigt "Sekunden" Information vom gegenwärftigen Track.
8. FRAME: Zeigt den aktuellen Frame vom gegenüber Track. (1 frame = 1/75^th sec.)

9. TIME BAR: zeigt entweder die Rest zeit oder die abgeschriebte Zeit an. Beginnnt am Ende jeder Tracks zu blinken, um den Benutzer daraufhinzuweisen, dass er in Aktion treten muss.

10. LOOP blinkt: Loop ist programmiert und wird wiedergegeben.

11. IN + OUT entscheid: Loop ist programmiert, wird aber nicht wiedergegeben.

12. FOLDER/ TRACK: standardmäßig wird den aktuellen Track Nummer angezeigt. In FOLDER-modus wird den Nummer des Ordners angezeigt, während Sie einen anderen Ordner Auswahlen oder Wenn Sie einfach die FOLDER Taste (7) drücken

13. AUTO CUE: Leuchtet, wenn die "AUTO CUE" Funktion aktiv ist. (im Single Modus "auto cue" ist immer an)
14. ELAPSED, REMAIN: zeigt an, ob die auf dem Display angegebene Zeit die abgelaufene oder die Rest zeit für den abgespielten Track anziegt.

Hinweis: für MP3 -Dateien kann nicht die gesamte Rest zeit für alle auf der CD/CDROM vorhandenen Tracks angezeigt werden.

1. ALPHANUMERIC DISPLAY: Zeigt die Name der Folder und MP3 Tracks. Für MP3 Tracks aufgenommen im CBR Fomat wird auch die Bitrate angezeigt. Bei Aufnahmen im VBR Modus zeigt das Display nur „VBR". Sümmtliche interaktiviven Informationen werden ebenfls gezeigt.

2. BPM/PITCH DISPLAY: Ihnen stehen 3 entsprechiche Displaymodi zur Verfugung: siehe Beschreibung PITCH-Taste (12) und TAP-Taste (10) zur Umschaltung zwischen den 3 Displaymodi.

3. BPM Anzeige EIN: Der automatische Beat Counter zeigt die Anzahl der Beats pro Minute im Display an.

4. BPM Anzeige BLINKT: Der manuelle Beat Counter zeit, die Anzahl der Beats pro Minute, die Sie manuell „getapped“ haben, im Display an.
5. PITCH Anzeige EIN: Das Display zeigt die tatsächliche Geschwindigkeits-abweichung (in %) verglichen mit Zero Pitch.

WIE NUTZE ICH...

Die meisten gemeinsamen Funktionen sind im vorherigen Kapitel "Tasten und Funktionen" beschrieben. In thisem Kapitel werden speziellere Funktionen erklär.

- SLEEP MODUS:

Befindet sich der CD-Player länger als 15 Minuten im Pausen- oder CUE Modus schaltet der Player automatisch in den „Schlafmodus". Dies verlangert die Lebensdauer des Lasers sowie des Spindelmotors. Wahrend des Schlafmodus zeigt die Anzeige das Wort "SLEEP". Um den Player „aufzuwecken“, drücken Sie die PLAY oder CUE Taste.

- RELAY Funktion:

Öffnen Sie die beiden Fader der CD-Eingänge an Ihr dem Mischpult. Drücken Sie die Relay-Taste (am rechten oder linken CD-Player), um die Relay Funktion zu aktivieren. Legen Sie in beiden Playern eine CD ein und starten Sie die Wiedergabe auf einem Player. Nun wird abwechselnd ein Track vom ersten Laufwerk und danach vom anderen Laufwerk wiedergeben. Sie können zwischen durch auch die CD entnehmen und eine andere CD einlagen. So ist es möglich ein endloses Programm zu gestalten. Perfekt für den Einsatz in Gaststätten.

Bemerkung: Durch Einschalten der Relay-Funktion schalten beiden Player in den SINGLE Mode.

- PITCH BENDING:

Verwenden Sie diese Funktion, um den Takt zweier Titel so perfekt wie möglich anzugleichen. Hierfür gibt es 2 Märklichkeiten:

• PITCH BEND Tasten: Wird die „PITCH BEND+“ oder „PITCH BEND-“ Taste betätig, so erhöht bzw. verringert sich die Geschwindigkeit des wiedergegebenen Titels.
• JOG WHEEL: Wir das „JOG WHEEL" im Uhrzeigersinn bewegt, so erhöht sich die Geschwindigkeit des Titels. Bewegt man das „JOG WHEEL" gegen den Uhrzeigersinn wird die Geschwindigkeit verringer. Je schneller das „JOG WHEEL" bewegt wird,esto stärkerändert sich die Geschwindigkeit des Titels.

- MP3 FILES ABSPIELEN:

Der CD Player erkennt eine MP3 Datei automatisch.

Der MCD2.2 ist in der Lage verschiedene MP3 Formate zu setzen, aber das Display kann keine MP3-tags (song/ title/ performer/...) anzeigen.

Die CD nimmt bis zu 999 MP9 Dateien auf, umfassend auf max. 255 Folders.

Die MP3 Dateien müssen folgenden Format entsprechen mp3 ~ .MP3 ~ .Mp3 ~ .Mp3

Sehen Sie sich die technischen Daten an um zu sehen welche MP3 Dateien erlaubt sind.

FOLDER / TRACK SELECTORS (Auswahlknöpfte):

Um diese MP3-Dateien zu verwalten kann man die Files in verschiedene Unterordner (Verzeichnisse) stellen. Diese Verzeichnisse können nach dem Interpreten, den Musikrichtungen (Techno, langsam, Salsa...), den Beats per Minute (100BPM, 110BPM, 120BPM), usw. gespeichert werden.

Wichtiger Hinweis: Sie können nur Unterordner machen in das root-(Haupt-) Verzeichnis. Wenn Sie weitere Unterordner innerhalb der vorhandenen Ordner machen, die MCD2.2 wird diese Unterordner und Files nicht sehen!

Einige Beispiele:
Sortiert nach GENRE

Sortiert nach BPM

alphabetisch sortiert

Erstens setzen die die MCD2.2 in FOLDER-Modus: siehe Kapitel "control unit", Punkt (7) um zu erfahren, wie dies zu tun.

• FOLDER MODUS: benutzen Sie den FOLDER Taste (7) und die TRACK SEARCH Taste (8) zusammen um den gewürschten Folder (Ordner) auszuwahlen. Mit dem TRACK-Taste (8) können Sie den gewürschten MP3-Track in thisem Ordner wahren. Beachten Sie, dass Sie nur Tracks aus thisem ausgewählten Ordner wahren können. Um zu einem anderen Ordner zu wechseln, benutzen Sie einfach den FOLDER-Taste (7) und die TRACK SEARCH Taste (8).

• TRACK MODE: Es ist möglich alle Tracks so auszuwahlen, als waren keine Unterordner vorhanden.

- ABSPIELEN/AUFNEHMEN VON CD-R UND CD-RW:

Ausser normalen Audio CD's kann der MCD2.2 auch CD-R und CD-RW abspielen.

Bitte verwenden Sie beim brennen einer CD ausschiesslich den "disc at once" und "track at once" Modus! Obwohl der MCD2.2 in der Lage ist, CD-R und CD-RW zulesen, die mit higheren Geschwindigkeiten aufgenommen sind, empfehlen wir, keine Aufnahmen, die mit mehr als 12facher Geschwindigkeit gebrannt wurden, zu verwenden, um die Lesbarkeit zu verbessern. Kaufen Sie stets qualitativ hochwertige CD-R und CD-RW!

Wenn die Disc eine Multi Session ist, wird nur die ersten Session gespielt:

O Wenn die erste session eine CD-DA ist, konnen Sie nur CD-DA Tracks abspielen.
O Wenn die erste Session eine MP3 Datei ist, konnen Sie nur eine MP3 Datei abspielen.

- ERSTELLEN EINES LOOPS:

Während der Wiedergabe drücken Sie die LOOP IN Taste. Dies ist der Startpunkt des Loops. Nun drücken Sie die OUT Taste um den Endpunkt zu markieren. Der nahtlose Loop startet direkt und wird wiederholt (Mit ein weniger Übung erhalten Sie perfekte Loops). Wahrend der Wiedergabe des Loop's konnen Sie die OUT Taste drücken, um den Loop zu verlassen und den Rest des Tracks wiederzugegeben. Es ist möglich während der Wiedergabe des Loop's einen neuen Loop zu erstellen. Dazu drücken Sie einfach die Taste LOOP IN um den neuen Startpunkt zu markieren. Nun markieren Sie den Endpunkt mit der OUT Taste. Ihr neuer Loop ist programmiert und wird wiedergegeben.

- RESTART DES LOOPS:

Dies kann auf 3 Arten geschehen:

• Wenn ein Loop programmiert ist und Sieihn durch Drucken der OUT Taste verlassen haben, drucken Sie die Taste RELOOP um den Loop neu zu starten.
• Wenn ein Loop programmiert ist und Sie ein durch Drücken der OUT Taste verlassen haben, drücken Sie die Taste OUT noch einmal um den Loop neu zu starten. Der nun markierte Punkt ist der neue Endpunkt des laufenden Loops.
• Wahrend der Wiedergabe des Loop's drücken Sie die Taste RELOOP um den Loop direkt wieder neu zu starten. Ideal um einen „Stotter" Effekt zu kreieren.

- EDITIEREN EINES LOOPS:

Wenn ein Loop programmiert wurde, drücken Sie den RELOOP/STUTTER Knopf über 2sec, um in den „Loop edit" Mode zu gelangen. Wahrend der Loop nahtlos abgeschweit wird zeit das Display den Loop Endpunkt an. Nutzen Sie das große Drehrad um einen neuen Loop Endpunkt zu setzen. Um das Setzen zu vereinfachen kann man den neu gewährten Endpunkt dauerhaft horen. Wenn der Endpunkt gesetzt ist drucken Sie den LOOP OUT Knopf um die Stellung zu speichern.

TECHNISCHE DATEN

Stromzufahr:	AC 230 V, 50Hz
Leistungsaufnahme:	26W
Output level:	2.0Vrms +/-1dB @ 1kHz,0dB
Frequenzbereich:	20-20.000Hz (+/-1dB@0dB output)
THD + noise:	0.01% @ 1kHz, 0dB
S/N Ratio (IHF-A):	>90dB @ 1kHz, 0dB (IHF-A weighted, w/20KHz LPF).
Kürzeste Zugriffszeit (next track):	<4 sec
Längste Zugriffszeit (track 1 → 20):	<6 sec
Electronic tracking:	Vollautomatisches digital tracking.
DISC FORMAT:
Mögliche Datei Erweiterung:	.mp3 ~ .MP3 ~ .mP3 ~ .Mp3
ISO9660:	max. 63 character style
Joliet:	max. 63 character style
CD-ROM Sektor Format:	nur mode-1
Max. Folders:	255
Max. Files pro Folder:	255
Max. Files:	999
MP3 FORMATE:
MPEG1 Layer3 (ISO/IEC11172-3):	mono / stereo gesampelt bei: 32 - 44,1 - 48kHz
Bitrates:	32 - 320 Kbps
Bitrate modes:	CBR (Constant Bitrate) or VBR (Variable Bitrate)
MPEG2 Layer3 (ISO/IEC13818-3):	mono / stereo gesampelt bei: 16 - 22,05 - 24kHz
Bitrates:	32 - 160 Kbps
Bitrate modes:	CBR (Constant Bitrate) or VBR (Variable Bitrate)
MPEG2,5 Layer3:	mono / stereo gesampelt bei: 8 - 11,025 - 12kHz
Bitrates:	32 - 160 Kbps
Bitrate modes:	CBR (Constant Bitrate) or VBR (Variable Bitrate)

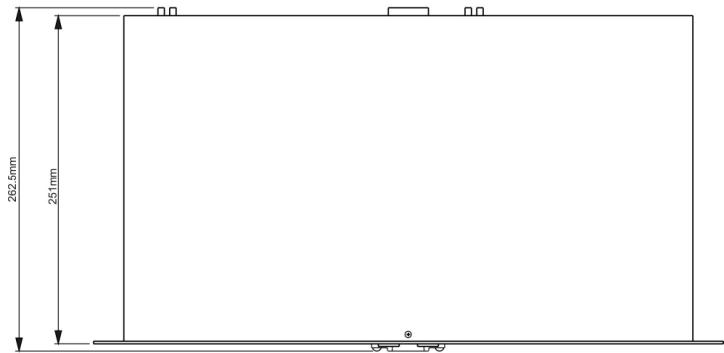

Abmessungen:	Main unit 482(W) x 88.8(H) x 262.5(D) mm
	Control unit 482(W) x 88.8(H) x 94(D) mm
Gewicht:	6,6Kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com
