Type de produit	Projecteur lumineux à tête mobile avec mélange CMY
Marque	JB SYSTEMS LIGHT
Modèle	BT-250W
Dimensions (L × P × H)	428 × 369 × 481 mm
Poids	24,2 kg
Alimentation	AC 230 V, 50 Hz
Fusible	10 A / 250 V
Type d'ampoule	MSD 250/2
Protocole de contrôle	DMX512 (16 ou 8 canaux)
Mouvements	Pan 540°, Tilt 270° avec correction automatique

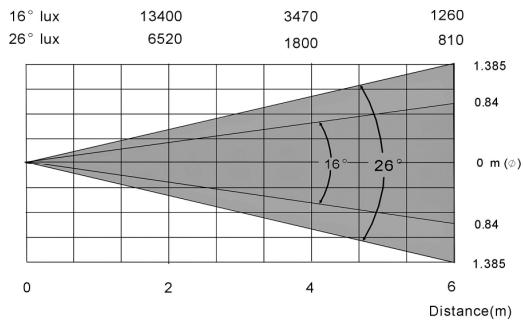

Angle du faisceau	16° – 26°
Mélange de couleurs	CMY (Cyan, Magenta, Jaune) 0-100%
Roue de couleurs supplémentaire	6 couleurs dichroïques
Fonctions intégrées	Dimmer 0-100%, stroboscope à vitesse variable, filtre Frost, rotation du faisceau, programmes automatiques, activation musicale
Modes de fonctionnement	Autonome, Maître/Esclave, DMX, contrôleur CA-8 (en option), iLead
Affichage	Écran LED bleu à 4 caractères
Connecteurs DMX	XLR 3 broches mâle/femelle
Température ambiante max.	40 °C
Température de la coque max.	85 °C
Distance minimale de la surface éclairée	1 m
Usage	Intérieur uniquement (discothèques, théâtres, studios, location)
Entretien et nettoyage	Nettoyer les lentilles externes tous les 30 jours, les optiques internes tous les 90 jours (par un technicien qualifié). Nettoyer les ventilations mensuellement.
Pièces détachées	Ampoule MSD 250/2, fusible 10 A / 250 V
Sécurité	Ne pas ouvrir l'appareil, risque d'électrocution. Ne pas exposer à la pluie ou à l'humidité. Utiliser un câble de sécurité secondaire pour l'installation en hauteur.

FOIRE AUX QUESTIONS - BT-250W JBSYSTEMS LIGHT

Comment régler l'adresse DMX du projecteur BT-250W ?

Appuyez sur la touche MENU jusqu'à afficher ddr. Appuyez sur ENTER, l'écran clignote. Utilisez les touches UP et DOWN pour choisir l'adresse (1-512), puis ENTER pour confirmer.

Comment remplacer l'ampoule du BT-250W ?

Débranchez l'appareil et attendez 15 minutes qu'il refroidisse. Ouvrez le compartiment de la lampe à l'arrière en dévissant les 4 vis. Remplacez la lampe usagée par une MSD 250/2 sans la toucher à mains nues. Refermez et ajustez la position avec les vis de réglage.

Puis-je utiliser le BT-250W en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité.

Que faire si le projecteur ne répond pas aux signaux DMX ?

Vérifiez que le câble DMX est en bon état et que la terminaison (résistance de 90-120 Ω) est en place en fin de chaîne. Assurez-vous que l'adresse DMX est correcte et que le mode channel (16 ou 8) correspond à la console.

Comment nettoyer les lentilles du BT-250W ?

Utilisez un chiffon doux et un produit nettoyant pour verres. Nettoyez les lentilles externes tous les 30 jours et les optiques internes tous les 90 jours. Pour l'intérieur, faites appel à un technicien qualifié.

Quelle est la distance de sécurité minimale entre le projecteur et la surface éclairée ?

La distance minimale est de 1 mètre pour éviter tout risque d'incendie.

Comment utiliser le mode Maître/Esclave ?

Réglez le premier appareil en mode Maître (le voyant MASTER s'allume) et les autres en Esclave (voyant SLAVE allumé). Le maître contrôle les esclaves avec ses programmes intégrés. Vous pouvez choisir parmi 4 shows préréglés.

Que faire si l'appareil émet une odeur de brûlé ou de la fumée ?

Il est normal qu'un nouvel appareil dégage une légère fumée ou odeur pendant les premières minutes d'utilisation. Si l'odeur persiste, éteignez l'appareil et vérifiez qu'aucun objet inflammable n'est à proximité. Contactez votre revendeur si le problème continue.

Comment réinitialiser le projecteur ?

Appuyez sur MENU jusqu'à afficher ESP, puis appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine. Vous pouvez aussi envoyer la valeur 255 sur le canal 16 (mode 16 canaux) pour une réinitialisation à distance.

Puis-je utiliser un variateur de lumière pour contrôler le BT-250W ?

Non, ne connectez jamais cet appareil à un variateur de luminosité. Utilisez exclusivement la commande DMX, le mode autonome ou le contrôleur CA-8.

MODE D'EMPLOI BT-250W JBSYSTEMS LIGHT

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit BriteQ. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION, VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS : NOUVEAUTÉS, ACTIONS SPÉCIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR : WWW.BEGLEC.COM

CARACTÉRISTIQUES

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Peut facilement être piloté avec le SM1612, iLead controller ou autres consoles DMX.
• Lyre wash puissante et intelligente pour une utilisation dans les discothèques, théâtres, studios et pour les sociétés de location. 16 canaux DMX : (pan * tilt * vitesse * dimmer * shutter/strobo * roue couleurs * Cyan * Magenta * Jaune * couleurs CMJ préreglées * vitesse CMJ * rotation en diagonale de la lentille + Frost * pan 16bit * tilt 16bit * remise à zéro + lamp on/off à distance).
• Peut être utilisé en mode Maître/Esclave grâce à ses programmes et son micro intégrés.
• Menu intégré avec écran LED bleu à 4 caractères.
• Mouvements pan de 540° et tilt de 270° couplés.
• Mixage de couleurs CMY (CMJ) : Cyan 0-100% * Magenta 0-100% * Jaune 0-100%.
• Roue de couleurs supplémentaire à 6 couleurs dichroïques.
• Sélection du filtre Frost et lentille diagonale.
• Gradation 0-100% + stroboscope à vitesse variable.
• Contrôleur CA-8 (en option) pour différents modes opérationnels
• Pilotage facilité avec le "Scanmaster 1216", la iLEAD ou autres consoles DMX.

AVANT UTILISATION

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important : Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et les avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu :

Vérifiez si l'emballage contient les articles suivants : Mode d'emploi - Appareil BT-250W

INSTRUCTIONS DE SÉCURITÉ :

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

ATTENTION : afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole indique la distance minimale des objets enflammés. La distance minimale entre le projecteur et la surface à éclairer doit être supérieure à 1 mètre.

• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.
• Un nouvel effet lumineux peut provoquer de la fumée et/ou une odeur non souhaitée, qui disparaissent après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'unité de fonctionner à performance optimale et peut même causer des dommages.
• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne peut être placé sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50 cm minimum des murs.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résulterait.
• Ne pas utiliser dans un environnement poussiéreux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiante maximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• La température des parois de l'unité peut atteindre 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables pendant le montage, le démontage et les opérations de maintenance.
• Laissez l'appareil refroidir environ 10 minutes avant de remplacer l'ampoule ou d'effectuer des réparations.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée, avant de changer une ampoule ou d'entreprendre des réparations.
• Les installations électriques ne peuvent être effectuées que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil. Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles ! L'appareil doit être mis à la masse selon les règles de sécurité.
• Ne connectez pas l'unité à un variateur de lumière.
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques !
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La coque et les lentilles doivent être remplacées si visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Important : Ne jamais fixer directement la source de lumière ! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

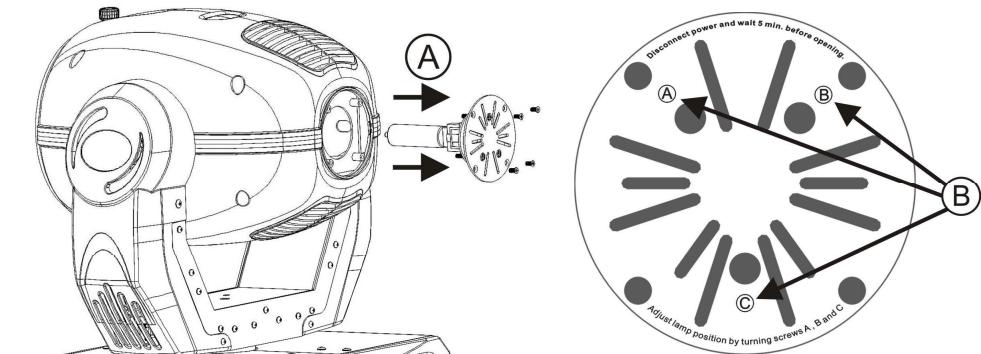

MISE EN PLACE / REMPLACEMENT DES AMPOULES

En cas d'opération de maintenance ou de remplacement des ampoules, ne pas ouvrir l'installation dans les 10 minutes suivant la fin de l'utilisation jusqu'à ce que l'appareil ait refroidi. Débranchez systématiquement l'unité avant toute opération de maintenance. Utilisez toujours le même type de pièces (ampoules, fusibles, etc.). Lors du remplacement, n'utilisez que des pièces précitées.

• Coupez l'alimentation et débranchez l'appareil.
• Attendez environ 15 minutes jusqu'à ce que l'appareil ait refroidi.
• Ouvrez le compartiment de la lampe situé à l'arrière de l'appareil en dévissant les 4 vis (A sur la figure ci-dessous).
• Retirez la lampe usagée (ne manipulez jamais la lampe tant qu'elle est chaude).

Attention ! Reportez-vous à l'étiquette à l'arrière de l'appareil ou aux spécifications techniques de ce manuel pour savoir quelle ampoule utiliser. Ne jamais installer d'ampoules à puissance plus élevée !

• Ne touchez pas l'ampoule avec les mains nues ! Ceci réduit considérablement la durée de vie de l'ampoule. Si vous avez touché l'ampoule, nettoyez-la à l'aide d'un chiffon et d'un peu d'alcool dénaturé. Frottez l'ampoule avant de l'installer.
• Remettez la nouvelle ampoule dans l'appareil. Assurez-vous que les fils ne touchent pas l'ampoule.
• Refermez le compartiment de la lampe au moyen des 4 vis. Assurez-vous que la lampe soit bien placée au centre du réflecteur afin de lui garantir un rendement optimal. Allumez l'appareil et ajustez la position de la lampe. Utilisez à cet effet les vis A, B et C situées à l'arrière de l'appareil (B sur la figure ci-dessous).
• Prêt !

INSTALLATION EN HAUTEUR

• Important : L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience ! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement. Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50 cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé ; un montage à balancement est dangereux et ne devrait pas être considéré !
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

COMMENT RÉGLER L'APPAREIL

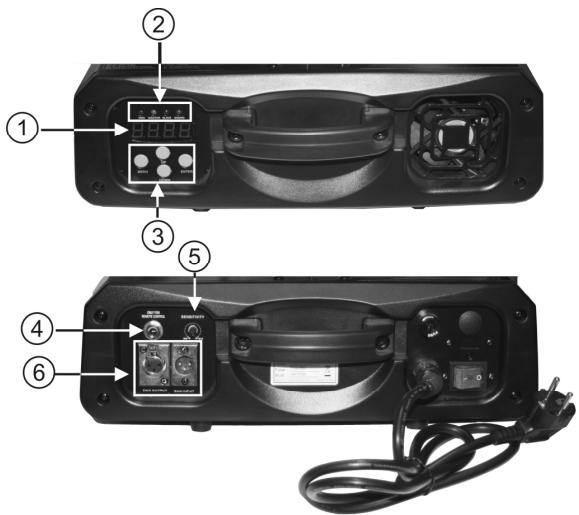

• PANNEAU DE CONTRÔLE :

1. ÉCRAN affiche les différents menus et les fonctions sélectionnées. 2. LEDS

DMX	Allumé	Présence d'un signal DMX
MASTER	Allumé	Mode maître
SLAVE	Allumé	Mode esclave
SOUND	Clignote	Activationusicale

1. TOUCHES

MENU	Pour sélectionner les fonctions de programmation
DOWN	Pour recycler dans les fonctions sélectionnées
UP	Pour avancer dans les fonctions sélectionnées
ENTER	Pour confirmier la fonction sélectionnée

1. ENTRÉE POUR LE CONTRÔLEUR À DISTANCE : connectez le contrôle à distance optionnel (CA-8) via l'entrée jack 1/4 afin de contrôler l'appareil au niveau du stand by, de la fonction et du mode.
2. SENSITIVITY : vous pouvez régler la sensibilité du micro si vous utilisez cet appareil de façon autonome ou en mode maître/esclave.
3. DMX IN/OUT : est utilisé pour les configurations en DMX512. Utilisez des câbles symétriques XLR M/F à 3 broches de bonne qualité pour relier les appareils entre eux.

MENU PRINCIPAL :

• Pour sélectionner une des fonctions pré-réglées, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionnez la fonction à l'aide de la touche ENTER. L'écran clignotera. Utilisez les touches DOWN et UP pour changer de mode.
• Dès que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer. Après 8 secondes, l'écran retournera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour retourner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctions principales sont affichées à droite.

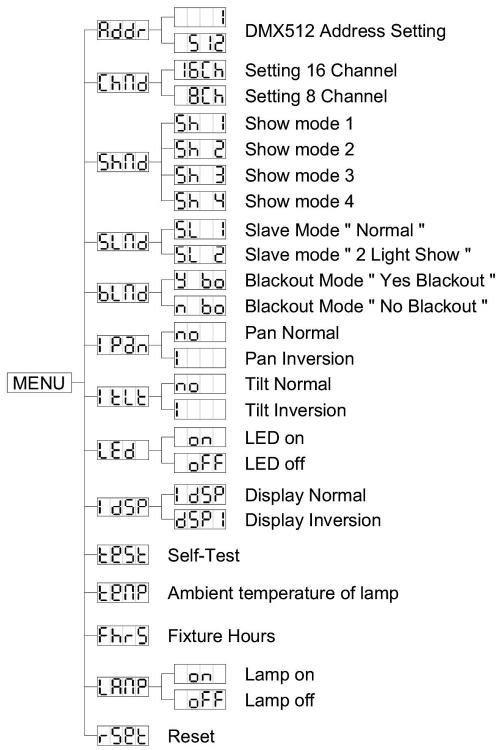

Réglage de l'adresse DMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que Rddr soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour changer l'adresse DMX512.
• Quand l'adresse désirée est affichée à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Ou il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres chfd soient affichées par l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : [16 cahx] (16 canaux) ou [8 cahx] (8 canaux).
• Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous retournerez vers les fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes).

Pour retourner vers les fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

Mode Show

Est utilisé pour choisir le Show quand l'appareil fonctionne de façon autonome ou en maître/esclave.

• Appuyez sur la touche MENU jusqu'à ce que Shfd soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner 5h (show 1) ou 5h (show 2) ou 5h (show 3) ou 5h (show 4).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Show 1 mode - l'appareil est placé par terre. Angle du mouvement tilt : 210°

Show 2 mode - l'appareil est fixe au plafond. Angle du mouvement tilt : 90°

Mode show 3 : l'appareil est placé sur le haut-parleur.

Le projecteur reste continuellement dirigé vers le public, donc, devant la scène. Angle du

mouvement pan (de gauche à droite à gauche) : 160° . Angle du mouvement tilt : 90° ( 60° au-dessus de l'horizontal ; 30° en dessous de l'horizontal).

Mode show 4 : l'appareil est fixé au plafond.

La plupart du temps, le spot projette son faisceau devant la scène. Angle du mouvement pan (de gauche à droite à gauche) : 160° . Angle du mouvement tilt : 90° (verticalement, devant 75° ; derrière 15° ).

Slave Mode

Est utilisé pour que l'appareil esclave fonctionne de façon opposée au maître ou pour fonctionner de façon complètement synchronisé.

• Appuyez sur la touche MENU jusqu'à ce que 5nD soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner (normal) ou (2 light show).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Mode Black-out

Mode black-out : lorsqu'aucun signal DMX n'est détecté, l'appareil se met en black-out et attend un signal DMX.

Mode « pas de black-out » : lorsqu'aucun signal DMX n'est détecté, l'appareil se met automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que « blnd » soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner « y ba » (yes black-out) ou « n ba » (no black-out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

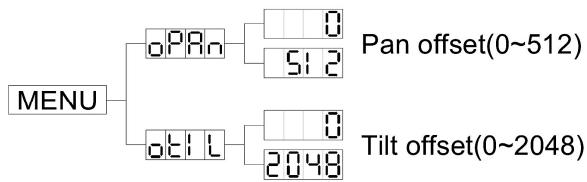

Inversion Pan

Normal : le mouvement pan n'est pas inversé.

Inversion pan : le mouvement pan est inversé.

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche « Pan ».
• Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner « Normal » ou « Pan Inversion ».
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer ce choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion Pan

Normal : le mouvement Pan n'est pas inversé.

Pan Inversion : le mouvement Pan est inversé.

• Appuyez sur la touche MENU jusqu'à ce que l'écran affiche « Tilt ».
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner « Normal » ou « Tilt Inversion ».
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.)

Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Affichage LED

Affichage activé : l'écran est toujours allumé.

Display off : l'écran est éteint quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche Ed. Appuyez sur la touche ENTER, l'écran commence à clignoter. Utilisez les touches DOWN et UP pour sélectionner ON (écran toujours allumé) ou OFF (écran éteint si pas utilisé). Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer.

(Il retournera automatiquement aux fonctions principales sans aucune modification après 8 secondes.) Pour retourner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Inversion d'affichage

Affichage normal : possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre.

Affichage inversé : possibilité de dire ce qui est affiché à l'écran quand l'appareil est suspendu.

• Appuyez sur la touche MENU jusqu'à ce que l'écran clignote sur l'écran (affichage normal).
• Utilisez la touche ENTER pour changer l'affichage [DSP] (affichage inversé), l'option sera automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour retourner à l'affichage normal [DSP].
• Pour retourner vers les fonctions, appuyez sur la touche MENU.

E5e Auto-test

Est utilisé pour activer le programme interne "auto-test" qui passera en revue toutes les possibilités de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que E5e clignote à l'écran.
• Appuyez sur la touche ENTER pour démarrer le programme intégré « auto-test ».
• Pour retourner aux fonctions, appuyez sur la touche MENU.

Utilisé pour afficher la température à l'intérieur du compartiment de la lampe.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres énp se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER et la température de service de la lampe sera affichée sur l'écran.
• Pour revenir aux fonctions, appuyez de nouveau sur le bouton MENU.

Fhr5 Fixture Hours

Vous communique le nombre d'heures de service de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que FhrS clignote à l'écran.
• Appuyez sur la touche ENTER pour que l'appareil affiche le nombre d'heures de service à l'écran.
• Pour revenir aux fonctions, appuyez sur la touche MENU.

LAMP Lamp Display

Utilisé pour allumer et éteindre la lampe de manière à pouvoir refroidir la lampe grâce aux ventilateurs internes avant de la transporter.

• Appuyez sur le bouton MENU jusqu'à ce que les lettres LBN se mettent à clignoter sur l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour sélectionner l'un des deux modes : (la lampe sera allumée) ou (la lampe sera éteinte).
• Une fois que le mode est sélectionné, appuyez sur le bouton ENTER pour confirmer (ou vous reviendrez aux fonctions principales si aucune activité n'est détectée par l'appareil pendant 8 secondes).
• Pour revenir aux fonctions sans effectuer de changements, appuyez de nouveau sur le bouton MENU.

RESET

Pour effectuer une mise à zéro de l'appareil.

• Appuyez sur la touche MENU jusqu'à ce que -SPE clignote à l'écran.
• Appuyez sur ENTER pour renvoyer tous les canaux à leur position d'origine.
• Pour revenir aux fonctions, appuyez sur la touche MENU.

Veuillez également consulter le chapitre concernant la configuration des canaux DMX pour découvrir comment effectuer une mise à zéro (reset) par commande DMX.

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour aller vers le mode Offset.
• Vous êtes maintenant en mesure d'ajuster la position de référence ('home position', qui est donc la position "zéro").
• Les fonctions sont décrites ci-dessous.

oPAn Pan offset

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres aPn soient affichées à l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement pan (pan home position).
• Une fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou revenez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU. Pour revenir vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

oL Tilt offset

• Appuyez sur le bouton MENU pendant au moins 5 secondes pour activer le mode Offset. Utilisez les boutons DOWN et UP jusqu'à ce que les lettres « boill » soient affichées à l'écran.
• Appuyez sur le bouton ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les boutons DOWN et UP pour ajuster la position de référence du mouvement tilt (tilt home position).
• Une fois que la position a été déterminée, appuyez sur le bouton ENTER pour confirmer, ou retournez automatiquement aux fonctions offset sans effectuer le moindre changement en appuyant sur le bouton MENU. Pour retourner vers les fonctions principales sans effectuer le moindre changement, attendez pendant 8 secondes.

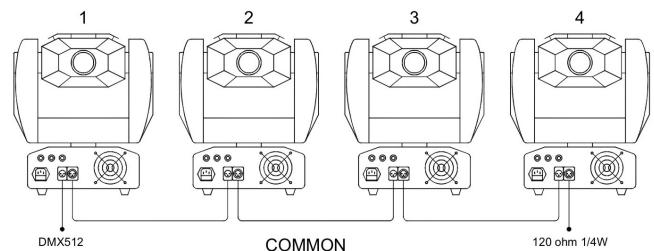

COMMENT BRANCHER LES APPAREILS EN DMX

Le protocole DMX est un signal à haute vitesse qui sert à contrôler les projecteurs dits « intelligents ». Vous devez relier le contrôleur DMX et tous les appareils “en chaîne” à l'aide d'un câble symétrique XLR M/F de très bonne qualité. Pour éviter un comportement étrange des appareils, suite aux interférences, vous devez utiliser un « terminal » de 90Ω à 120Ω à la fin de la chaîne. N'utilisez jamais de câbles répartiteurs-Y, cela ne fonctionnera tout simplement pas !

Chaque appareil dans la chaîne doit avoir sa propre adresse de départ afin de savoir quelles commandes, venant du contrôleur, il doit décoder.

- COMMENT RÉGLER L'ADRESSE DE DÉMARRAGE EXACTE :

Référez-vous au chapitre précédent (réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet appareil. L'adresse de départ de chaque appareil est très importante. Malheureusement, il est

impossible de vous expliquer dans ce mode d'emploi quelle adresse de démarrage vous devez introduire car cela dépend entièrement du contrôleur que vous utiliserez... Veuillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir quelle adresse vous devez utiliser.

• CONFIGURATION DMX DU BT-250W :

Mode à 16 canaux

DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed	Dimmer	Shutter	Color	Cyan	Mangenta
540°	270°	255 Slow	255 100%	248-255 Open	248-255	255 100%	255 100%
				240-247	247 Fast loop
				239 Fast shutter	Loop
270°	135°	0 Fast	0 0%	016 Slow shutter	128 Slow loop
				008-015 Open	091-108 Light blue
0°	0°			000-007 Blackout	073-090 Green
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Yellow	CMY Color Mix	CMY Speed	Effect	No Function	Pan 16 bit	Tilt 16 bit	Lamp On/Off /Reset
255 100%	255 100%	255 100%	240-255 Frost	033-239 Beam Shape Rotation	255 16 BIT PAN	255 16 BIT TILT	255 Reset
							0 Normal

i.) Pour la commande DMX 'reset', réglez la valeur DMX de CH-16 à 255

Mode à 8 canaux

DMX-512 Configuration

Channel 1	Channel2	Channel3	Channel 4	Channel5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter	Effect Wheel	Color	CYM Color Mix	Dimmer	CMY Speed
540° 270° 270° 0°	248-255 Open 240-247 239 Fast shutter NMM 135° 0° 0°	240-255 Frost 033-239 Beam Shape Rotation 016-032 Beam Shppe 008-015 Open 000-007 Blackout	248-255 247 Fast loop Loop 128 Slow loop 109-127 Purple 091-108 Light blue 073-090 Green 055-072 Orange 037-054 Yellow 019-036 Red 000-015 Open	255 248 240-247 232-239 Color30 224-231 Color28 217-223 Color26 209-218 Color27 201-208 Color26 184-200 Color25 185-193 Color24 178-185 Color23 170-177 Color22 163-168 Color21 155-162 Color20 147-154 Color19 140-146 Color18 132-139 Color17 124-131 Color16 116-123 Color15 108-115 Color14 101-108 Color13 093-100 Color12 085-092 Color11 078-084 Color10 070-077 Color9 062-069 Color8 055-081 Color7 047-054 Color6 039-046 Color5 031-038 Color4 024-030 Color3 016-023 Color2 008-015 Color1 000-007 White	255 100% 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255	0%	0%

COMMENT UTILISER L'APPAREIL

Chaque fois que vous allumerez l'appareil, l'écran affichera 250U et tous les moteurs retourneront à leur position initiale, ce qui fait que vous entendrez des bruits pendant environ 20 secondes. Après cela, l'appareil sera prêt à recevoir des signaux DMX ou à parcourir ses programmes.

Vous pouvez utiliser l'appareil selon 3 façons :

En utilisant les programmes intégrés maître/esclave, en utilisant le petit contrôleur, en utilisant un contrôleur DMX universel, ou en utilisant le contrôle iLead (dans ce cas, le BT-250W doit être configuré en mode DMX à 8 canaux).

- EN UTILISANT LES PROGRAMMES INTÉGRÉS MAÎTRE/ESCLAVE :

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les appareils selon le principe maître/esclave, le premier appareil contrôlera tous les autres appareils en effectuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entrée DMX et son LED « master » sera constamment allumé, le LED « sound » clignotera au rythme de la musique.

L'appareil maître possède 4 shows préprogrammés : vous pouvez sélectionner (show 1), (show 2), (show 3) ou (show 4) immédiatement dans le menu du maître. - Les appareils esclaves possèdent 2 options : les autres appareils sont réglés en mode esclave (le LED « slave » est constamment allumé). Afin de créer un magnifique show, vous pouvez introduire des mouvements contrastés (pan/tilt de l'appareil esclave est inversé) → dans le menu des appareils esclaves, vous pouvez aller à l'option Sllnd et sélectionner :

→ Normal slave : l'appareil esclave fonctionne de façon synchronisée par rapport à l'appareil maître. → 2 light show : l'appareil esclave fonctionne à l'opposé de l'appareil maître.

- EN UTILISANT LE CONTRÔLEUR CA-8 :

Si vous utilisez l'appareil en mode maître/esclave, nous vous recommandons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4 de l'appareil maître. Ceci vous permettra de contrôler les fonctions suivantes :

Stand by	L'appareil est totally étenteint.
Fonction	Strobe 1.Gobo / Color sync. strobe 2.Sync. strobe 3.Two-light strobe	Sélection du mode moving show X/Y (Show 1 - Show 4)	Sélection de la couleur	Réglage du mouvement X/Y. 1. Position pan. 2. Position tilt. D'abord régler l'appareil Master, ensuite régler les appareils Slave.
Mode	Son 1 (la LED est éteinte)	Son 2 (la LED clignote normalement)	Lent/son 3 (la LED est allumée)	Position/ Latch (la LED clignote rapidement)

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfaite condition et doivent être remplacés immédiatement en cas de détection d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyés mensuellement. L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou d'un jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne : des environnements humides, enfumés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importante sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Séchez toujours les parties soigneusement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention : Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié !

SPÉCIFICATIONS

Alimentation : AC 230V, 50Hz

Fusible : 10 A/250V

Contrôle du son : microphone interne

Mouvements panoramique/inclinaison : 540° / 270° avec correction automatique

Angle du faisceau : 16-26°

Connexions DMX : connecteur XLR mâle / femelle à 3 broches

Lampe : MSD 250/2

Dimensions : 428 × 369 × 481 mm

Poids : 24,2 kg

Ces informations peuvent être modifiées sans préavis. Vous pouvez télécharger la dernière version de ce manuel sur notre site Web : www.beglec.com
