BT-250W - Proyector de luz JBSYSTEMS LIGHT - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Proyector LED
Características técnicas principales	250W, tecnología LED, ángulo de haz de 120 grados
Alimentación eléctrica	AC 100-240V, 50/60Hz
Dimensiones aproximadas	300 x 200 x 150 mm
Peso	3,5 kg
Compatibilidades	Compatible con sistemas DMX
Tipo de batería	No aplicable (funciona con corriente)
Tensión	100-240V
Poder	250W
Funciones principales	Iluminación dinámica, efectos de luz programables
Mantenimiento y limpieza	Limpie regularmente con un paño suave, evite productos químicos agresivos
Piezas de repuesto y reparabilidad	Disponibilidad limitada de piezas de repuesto, consulte al fabricante para reparaciones
Seguridad	Utilizar únicamente en entornos secos, respetar las normas de seguridad eléctrica
Información general útil	Ideal para eventos, conciertos e instalaciones escénicas

Preguntas frecuentes - BT-250W JBSYSTEMS LIGHT

¿Cómo conectar el JBSYSTEMS LIGHT BT-250W a una fuente de alimentación?

Asegúrese de que el dispositivo esté apagado. Conecte el cable de alimentación en la toma de corriente del BT-250W y luego conecte el otro extremo a una toma de pared. Encienda el dispositivo después de verificar que todo esté correctamente conectado.

¿Por qué no se enciende el JBSYSTEMS LIGHT BT-250W?

Primero verifique que el dispositivo esté correctamente conectado y que la toma funcione. Asegúrese también de que el fusible no esté quemado. Si el problema persiste, contacte al servicio al cliente.

¿Cómo ajustar el brillo del JBSYSTEMS LIGHT BT-250W?

Utilice el botón de control de brillo ubicado en el panel del dispositivo para ajustar el brillo según sus necesidades. Consulte el manual para obtener instrucciones detalladas.

El JBSYSTEMS LIGHT BT-250W emite un ruido extraño, ¿qué hacer?

Verifique que el dispositivo esté sobre una superficie estable y plana. Un ruido también puede indicar un problema con el ventilador. Si el ruido persiste, desconecte el dispositivo y contacte al servicio al cliente.

¿Cómo limpiar el JBSYSTEMS LIGHT BT-250W?

Desconecte el dispositivo antes de limpiarlo. Utilice un paño suave y seco para limpiar la superficie. Evite usar productos químicos agresivos que puedan dañar los componentes.

¿El JBSYSTEMS LIGHT BT-250W funciona con un control remoto?

Sí, el BT-250W es compatible con un control remoto. Asegúrese de que las pilas del control remoto estén cargadas y trate de acercar el control remoto al dispositivo si no funciona.

¿Cuál es la vida útil de la bombilla del JBSYSTEMS LIGHT BT-250W?

La vida útil de la bombilla depende del uso, pero puede durar entre 2000 y 3000 horas. Para prolongar su vida útil, evite usarla a plena potencia de forma continua.

¿Cómo realizar una actualización del firmware del JBSYSTEMS LIGHT BT-250W?

Las actualizaciones del firmware se pueden realizar a través del sitio web del fabricante. Descargue el archivo de actualización y siga las instrucciones proporcionadas en el manual de usuario.

¿Qué hacer si el JBSYSTEMS LIGHT BT-250W se sobrecalienta?

Asegúrese de que el dispositivo esté colocado en un lugar bien ventilado. Si el dispositivo sigue sobrecalentándose, apágalo y déjalo enfriar antes de volver a usarlo. Consulte al servicio al cliente si el problema persiste.

MANUAL DE USUARIO BT-250W JBSYSTEMS LIGHT

Manual de instrucciones ES

WWW.BEGLEC.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

Gracias por comprar este produit BriteQ. Para sacar el máximo rendimiento a sus posibilidades y por su propia seguridad, lea estas instrucciones de funciona bajo detenidamente antes de comenzar a usar estaupon.

CHARACTERISTICAS

Estaiedadestayapruebedefierenciasderadio.Este productocumplelosrequisitosdelastricnces nacionesyveuropeanasactuales.Sehaestablishido la conformidad ylasinstruetiones ydocumentos correspondentes han sido depositados porel fabricante.

• Potente móvil wash para uso en discotecas, teatros, estudio y compañero de alquiler
• 16 canales DMX: (pan * tilt* velocidad * dimmer * parpadeo/estrobo * color * Cian * Magenta * Amarillo * colores preestablecidos CMY * velocidad CMY * rotación de lente diagonal + frost * pan 16bit * tilt 16bit * reinicio + encendicho/apagado de lámpara por DMX)
• Puede usarse en modo mestro/esclavo con programas integrados y controlador CA-8 optional
• Menús integrados con pantalla LED azul de 4 digitos
• Movimiento suave de pan 540^ y tilt 270^
• Mezcla de color CMY: Cian 0-100% * Magenta 0-100% * Amarillo 0-100%
• Rueda de color extra con 6 colores dicroicos
• Filtro frost selectable y lente diagonal
• Dimmer de 0 - 100% + estroboscopio de velocidad variable
• Fáicle de controlar con.nuestro Scanmaster 1612,controlador iLEAD o qualquier除外 controlador DMX

ANTES DE UTILIZAR EL APARATO

• Antes de comenzar a usar esta unidad, compruebe que no haya habido daños durante el transporte. Si observa alcún daño, no utilise el dispositivos y consulte primero a su distribuidor.
• Importante: Este disposito a salido de nueas instalaciones en perfecto estado y bien embalado. Es absolutamente necessario que el usuario siga estrictamente estas instrucciones y advertencias de seguridad que aparecen en este manual de usuario. Qualquier daño producido por un manejo innecasarooma exclude del garantia. El distribuidor no asumirá ninguna responsabilidad por qualquier defection o problema que surja por no haber seguido elmanual de usuario.
• Guarde este folleto en un lugar seguro para consultarlo en el futuro. Si vendete este aparato más adelante, asegúrese de incluir estemanualde usuario.

Compruebe el contenido:

Compruebe que la caja contiene los siguientes elementos:

• Unidad BT-250W
• Instrucciones de funciona

INSTRUCCIONES DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT ENDF

PRECAUCION: Para reducir el riesgo de electrocución, no quite la cubierta superior. Ninguna pieza usable adentro para el utilizador. Dirijase uniquamente a personal qualificado.

El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos no isolados donde un voltaje peligioso constituya un risgo grande para causar una eventual electrocución.

El punto de exclamación en el interior de un triangulo alerta al usuario sobre la presencia de importantes instrucciones de operación y de mantenimiento tenidas enIELD en el manual de uso.

Este"simbolo significa:uso para el interior solamente.

Este的概率：Lea las instrucciones.

Este*símbolo se determina:la distancia minima de objetos iluminado.La distancia minima entre el projector y el objerto iluminadoDebe ser más de 1 metro.

• Afín de evaporar todo riesgo de incendio o electrucución, no exponer el aparato a la lluvia o ambiente humedo.
• Un nuevo efecto de luz的一些次scauea olor y/o homo no deseados. Esto es normal y desaparece despues de algoos微量元素.
• Para evitar fuego o riesgos de descargas no exponga este aparato a la lluvia o humedad.
• Para evitar que se forme condensation en el interior, permita que launidad se adapte a las temperatas circundentes cuando la lleve a una habitacion calida desdes de transporte. Condensationalgunas vezes impide que launidad functione a rendimiento pleno o peut incluio causar daños.
  -Estaunidadesóloparausointerior.
• No Coloque objetos metalicos o derrame liquidos dentro de launidad. Podría resultar descarga electrica o mal funciona. Si un objerto extraño entra en launidad, desconecte inmediamente la fuente de alimentacion.
• Coloque la instalación en un lugar bien ventilado, alejado de cualquier material inflamabile y/o liquidos. La instalación debse ser fjada al menos a 50 cm. de distancia de los muros circundentes.
• No cubra ninguna aperture de ventilacion ya que this podria resultar en sobrecalentamento.
• Evite su uso en ambientes polvorientos y limpie launidad regularamente.
• Mantenga launidad alejada de los niños.
• Personas sin experiencia no poderian manejar este aparato.
• La temperatura maxima de ambiente es 40^ . No use esta unidad a temperatas mAs elevadas.
• La temperatura de la superficie de la unidad puede alcanzar los 85^ . No toque la carcasa con las manos sin proteger cuando está的功能ando.
• Asegürese de que el airea por debajo del situo de instalacion esta libre de personas ajenas durante el montaje, desmontaje y reparacion.
• Deje al aparato enfiarse porunos 10 Minutes antes deCambiar la bombilla o empezar su reparacion.
• Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes deCambiar la bombilla o comenzar una reparacion.
• La instalación electrica deben ser{llevada a cabo solo por personalrialficado, acordea a las regulaciones para seguidad elctrica y mecnica de su Pais.
• Compruebe que el voltaje disponible no es superior al que aparece en el panel trasero de la unidad.
• El cable de alimentación debépería estar siempre en perfectas conditiones: apague el aparato inmediamente cuando el cable de alimentación está roto o dañado. Debe ser substituido por el fabricante, su servicios技术和 other persona cqualificada.
• Nunca deje el cable de alimentacion entrada en contacto conOthers cables!
  -Esta instalaciondebeserconectadaatierparacumplirconlasregulacionesdeseguidad.
• No conecte launidad a ningún paquete de reducción de luz.
• Siempre use un cable de seguridad apropiado y certificate cuando instale la unidad.
• Para prevenir descargas electricas, no abra la tapa. Aparte de la lampara y fusibles principales no hay partes que couldan ser reparadas por el usuario en su interior.
• Nunca repare un fusible o haga un bypass al fusible. Siempre sustituya el fusible dañado por un fusible del mesmo tipo y espécificaciones electricas!
• En el caso de problemas serios de manejo, deben de usar la instalación y contacte con su vendedor inmediamente.
• La carcasa y las lentes deben ser转型发展asihay daño visible.
• Por favor, use el empaquetado original cuando el aparato deba ser transporte.
• Debido a motivos de seguidad está prohibido hacer modificaciones sin autorizar a la unidad.

Importante: Nunca mire directamente a la fuente de luz! No use el efecto en presencia de personas que sufran de epilepsia.

REEMPLAZO Y COLOCACION DE LA LÁMPARA

Cuandoonga que reemplazar la lámpara o realizar elostenimiento de esta, no abra el aparato hasta 10mnitos despues de haberla apagado para que se enfiree. Desconecte siempre la unidad antes de realizar elostenimiento! Utilice sempre el mismo tipo de piezas de requesto (bombillas, fusibles, etc.) Cuando reemplace

piezas,实用性 solo piezas de repuestos originales.

• Apache el suministro electrico y desenchufe la unidad.
• Espere uno 15 Minutes hasta que la unidad se haya enfiado.

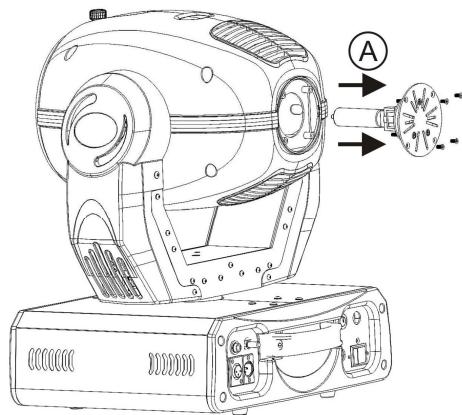

• Abra el compartmento de la lampara en la parte trasera del aparato desatornillando los 4 tornillos (A en el grmatico de abajo)
• Retire la lampara vieja (nunca manipule la lampara cuando está caliente)

jAtencion! Compruebe la etiqueta en el lado posterior del dispositivo o lea las specifications sociales en este manual para saber que lampara utiliser. jNunca instale lamparas con un vaitaje superior!

• No toque la bombilla sin protegerse las manos! Esto reduce drasticamente la vida uyil de la lampara. Si ha tocado la lampara, limpiela con un pano y alcohol de quemar. Limpie la lampara antes de instalarla.
• Vuelva a colocar la nuevo lámpara bajo de la unidad. Asegúrese de que los cables no toquen la lámpara.
• Cierre el compartmento de la lampara con los 4 tornillos.

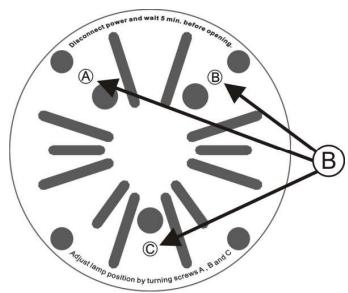

• Asegürese de que la lámpara está situada en el centro del reflector para una mejor iluminación. Ajuste la posición de la lámpara con los tornillos A, B y C, situados en la parte trasera del CZal. (B en el gráfico de abajo)
• Ya está!

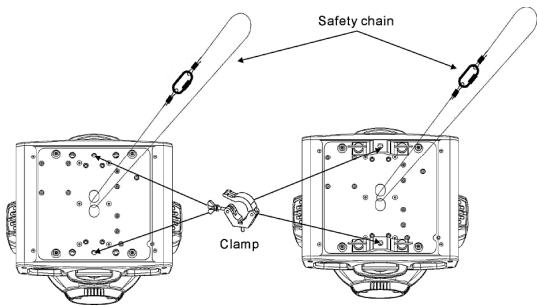

MONTAJE SUPERIOR

• Important: La instalación solo debe llevarse a cabo por personal的技术ico@cualificado. Una

installation Incorrecta peut provocar lesiones graves y/o daños en la propidad. El montaje superior requiere mucha experiencia! Deben respetarse los limites de carga de funcionalement, deben utiliser materiales de instalacion homologados, el dispositivo instalado debe inspectionsrablemente por su seguridad.

• Asegürese de que bajo del área del lugar de instalación no hay personas durante el montaje, desmontaje o mantenimiento.
• Coloque el aparato en un lugar bien ventilado, lejos de materiales y/o liquidos inflamables. El

aparato doit colocarse a al menos 50 cm de las paredes.

• El dispositivo debe instalarse lejos del alcance de las personas y de las areas exterioresonde estas你能an andar o sentarse.
• Antes del montaje asegürese de que el area de la instalación pueda soportar una energia minima de 10 vezes el peso de la unidad.
• Utilice siempre un cable de sécurité homologado que pueda soportar 12 vezes el peso del dispositivo cuando instale launidad. Este accesorio de seguridad secundarioDebe instalarse de forma que ninguna pieza de la instalación pueda caerse más 20 cm si falla el accesorio principal.
• El dispositivo debe fjarse correctamente; jun montaje con giro libre es peligrosso y no debe considerarse!
• No cubra ninguna abertura de ventilaciónrial que podra producirse un sobrecalentamento de la unidad.
• El operario debe asegurar de que las instalaciones relacionadas con la seguridad son aprobadas por un experto antes de utilizeslras por prima vez. Las instalacionesdeferan inspeccionarse anualmente por una persona qualificada para asegurar que la security es optima.

CONFIGURACION DE LA UNIDAD

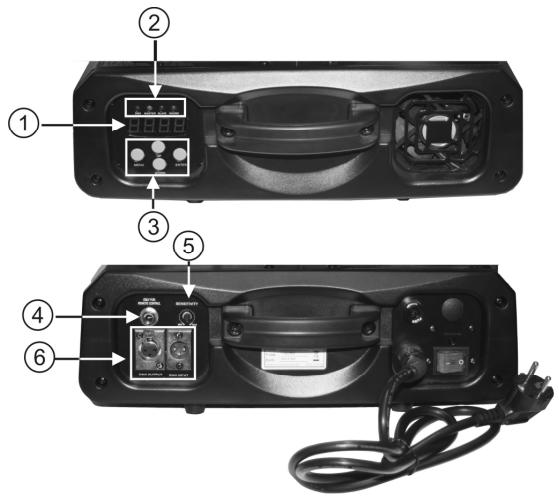

PANEL DE CONTROL:

1. DISPLAY muestra los variedes menus y las options seleccionadas
2. LEDs

DMX	Fijo	Entrada DMX presente
MASTER	Fijo	Modalidad maestra
SLAVE	Fijo	Modalidad esclava
SOUND	Parpadeando	Activación de sonido

1. Botones

MENU	Para selecciónar las functiones de programación
DOWN	Para ir haceryers en las functiones seleccionadas
UP	Para ir hacer delante en las functiones seleccionadas
ENTER	Para confirmar las functiones seleccionadas

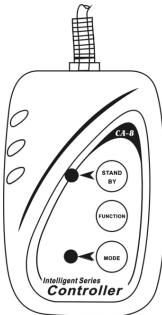

1. ENTRADA DE CONTROL REMOTO: Se utilizes para conectar un controlador manual CA-8 sencillo cuando launidad se usa en modalidad independiente o maestra/esclava.

2. SENSIBILIDAD: Se utilizes paraaabrear la sensibilidad del micrófono cuando la unidad se usa en modalidad independiente o maestra/esclava.

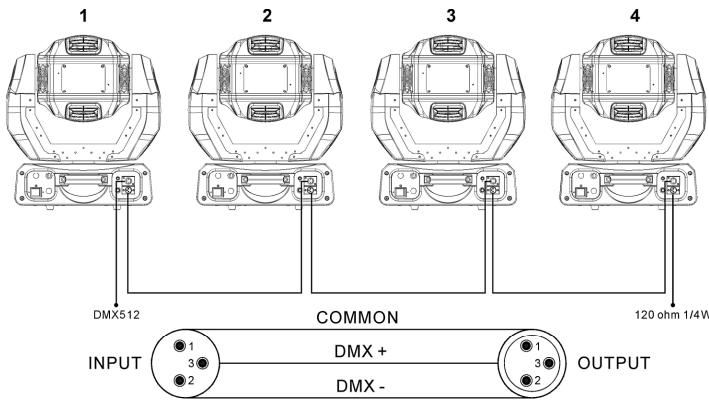

3. ENTRADA/SALIDA DMX: Se utilizes para unión DMX512. Utilice un cable XLR equilibrado de 3 clavijas M/H de buena calidad para unir lasunas.

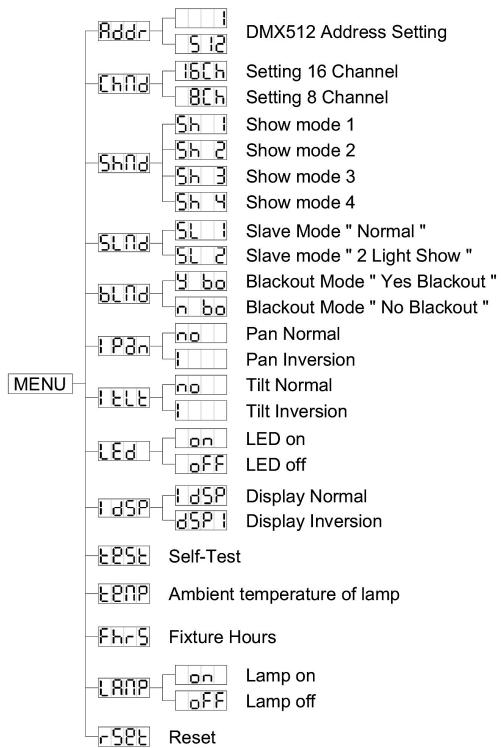

MENÜRPRINCIPAL:

• Para seleccionarrialquiera de las funeciones preestablecidas, pulse el boton MENU hasta que aparezca en pantalla la option que dese.
• Selección la funciona con el botón ENTER. La pantalla parpadeará.
• Utilice los botones DOWN y UP paraCambiar la modalidad.
• Una vez que haya的选择acionado la modalidad necessaria, pulse el botón ENTER para selectionar. Después de 8 días la pantalla volverá automatistically a las unidades principales sin ningún cambio. Para volver a lasuciones sin hacerchangios pulse el botón MENU. Las unidades principales se muestran a la derecha.

Ajuste de la direccion DMX512

Se utilizes paraaabstar la direcction de inicio en una configuracion DMX.

• Pulse el botón MENU Hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para Cambiar la direccion DMX512.
• Una vez que se mueste la direccion correcta en pantalla, pulse el botón ENTER para guardarla. (o volver automatistically a las unidades principales sin hacer ningún cambio tras 8segundos)
  Para volver a lasmericanas sin hacer ambiospulse el boton MENU other.

Modalidad Canal

• Pulse el botón MENU Chhdasta que se mueste en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice el boton DOWN y UP para seleccionar la modalidad [15ch (16 canales) u Bch (8 canales).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER ENTER a configurar. (o volver automatistically a las functions principales sin hacer ningún cambio tras 8segundos) Para volver a las/DDaciones sin hacer cambiosis pulse el botón MENU other vez.

Modalidad Expectaculo

Se utilizes para seleccionar la modalidad Expectaculo cuando se usa de forma independiente o en modalidadmaestra/esclava.

• Pulse el botón MENU 5hndasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para selectionar las modalidades Sh1 (Espectaculo 1)Sh2, (Espectaculo 2)Sh3, (Espectaculo 3) o Sh4 (Espectaculo 4).
• Una vez que se mueste la modalidad correcta en pantalla, pulse el botón ENTER para guardarla. (o volver automatamente a lasustralianas principalies sin hacer ningún cambio tras 8segundos) Para volver a lasmericanas sin hacer cambios pulse el botón MENU other.

Modalidad Espectáculo 1 - El aparato se coloca en el suejo. Ángulo de movimiento de inclínación 210^ .
Modalidad Espectáculo 2 - El aparato se fija bajo del techo. Ángulo de Movement de inclínación 90^ .
Modalidad Espectáculo 3 - El aparato se coloca en un PODio, delante de los expectadores. El foco siempre se proyea en direction en la direction de la audiencia; p.ej. delante del escenario. Ángulo de movimiento panorálico (de izquierda a derecha a izquierda): 160^ . Ángulo de movimiento de inclinación: 90^ ( 60^ por encima del horizonte; 30^ por debajo del horizonte.)
Modalidad Espectaculo 4 - El aparato se fija bajo del techo. ElIFO se proyecta principalmente delante del escnario.Angulo de movimiento panoramicico (izquierda a derecha a izquierda) 160^ .Angulo de movimiento de inclinacion: 90^ (vertical, frontal 75^ ;trasero 15^ )

Modalidad esclava

Se utilizes para hacer que launidad esclava funciona de wayra opuesta a la maestra o en total sincronizacion.

• Pulse el botón MENU 5ncha que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selectionar entre las modalidades (normal) o (Expectáculo de 2 luces).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatistically a las functiones principales sin hacer ningún cambio tras 8segundos) ParavoltarasuccessivasnecsinhacerambiospuleltobotonMENUotra vez.

Modalidad Oscurecimiento

Modalidad Oscurecimiento: cuando no se detectaonga signa DMX, la unidadenta en modalidad Oscurecimiento y expects a la signa DMX.

Sin modalidad Oscurecimiento: cuando no se detectaongaignal DMX, la unidad pasa automatamente a modalidad independiente.

• Pulse el botón MENU bln hasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selecciónar la modalidad bdo (oscurecimiento sí) o n bo (oscurecimiento no).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatistically a las functions principales sin hacer ningún cambio tras 8segundos)

Para volver a las functions sin hacer Cambios pulse el botón MENU otra vez.

Inversión panoramaica

Normal: El movimiento panoramicico no se invierte.

Inversión panorama: El movimiento panoramaico se invierte.

• Pulse el botón MENU Pardasta que se muestre en la pantalla.
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selectionar la modalidad (normal) o (inversión panorárica).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatistically a las functiones principales sin hacer ningún cambio tras 8segundos) Paravoltar las functiones sin hacer Cambios pulse el botón MENU other.

Inversión de inclínación

Normal: El movimiento de inclinación no se invierte.
Inversión de inclínación: El movimiento de inclínación se invierte.

• Pulse el botón MENU LEEhasta que se mueste en la pantalla.

• Pulse el botón ENTER, la pantalla comienza a parpadear.

• Utilice el botón DOWN y UP para selectionar la modalidad (normal) o (inversión de inclínación).

• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatamente a las functions principales sin hacer ningún cambio tras 8segundos) Para volver a las functions sin hacer Cambios pulse el botón MENU otra vez.

Pantalla de LED

Pantalla encendida: la pantalla siempre está encendida.

Pantalla apagada: la pantalla está apagada cuando no se usa.

• Pulse el botón MENU hasta que la pantalla muestre [LED].
• Pulse el botón ENTER, la pantalla comienza a parpadear.
• Utilice los botones DOWN y UP para selectionar on (pantalla siempre encendida) o OFF (pantalla apagada cuando no se utilizes).
• Una vez que haya的选择acionado la modalidad, pulse el botón ENTER para guardarla. (o volver automatistically a las functions principales sin hacer ningún cambio tras 8segundos) ParavoltarasuccessionessinhacerambiospulsetobotonMENUotravez.

Inversión de pantalla

Pantalla normal: la pantalla seuedeleer cuandola unidadestoen el suelo. InversiOnde pantalla la pantalla seuedeleer cuandola unidad estamontada al revés.

• Pulse el botón MENU 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 📦 →.
• Utilice el botón ENTER paraCambiar a la modalidad dSP (inversión de planta),laopsis almacenará automaticallydespuésde8segundos.O pulse el botón ENTER de nuevo paravoltar a la modalidad dSP(pantalla normal).
• Para volver a las functions pulse el botón MENU.

Autodiagnostico

Se utilizes para activar un programa de "autodiagnostico" que muestra todas las posibilidades de lauponidad.

• Pulse el botón MENU EPSEhasta que parpadee en la pantalla.
• Pulse el botón ENTER para起初 el programa de autodiagnosticismo interno.
• Para volver a las unidades pulse el botón MENU.

Temperatura ambiente de la lampara

Se utilizes para做不到ar la temperatura bajo el compartmento de la lampara

• Pulse el botón MENU hasta que el signo se parpadee en la pantalla.
• Pulse el botón ENTER y la temperatura ambiente de la lámpara se做不到 en la pantalla.
• Para volver a las functions pulse el botón MENU otra vez.

Horas del aparato

Se utilizes para做不到 el número de horas de funciona en la unidad.

• Pulse el botón MENU Fhr-Shasta que parpadee en la pantalla.
• Pulse el botón ENTER para estar el número de horas de funciona en la pantalla.
• Para volver a las functions pulse el botón MENU.

L RnP Pantalla de lampara

Se utilizes para ENCENDER/APAGAR la lámpara de forma que pueda enfiar la lámpara con los ventiladores internos antes del transporte.

• Pulse el botón MENU LRNP hasta que parpadee en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP para selectionar la modalidad on (lámpara encendida) oFFo (lámpara apagada).
• Una vez que haya的选择acion la modalidad, pulse el botón ENTER ara configurar. (o volver automatically a las functions principales sin hacer ningún cambio tras 8 segundos)
• Para volver a las functions sin hacer Cambios pulse el botón MENU otra vez.

Restaurant

Se utilizes para restuarar la unidad.

• Pulse el botón MENU -FSEHasta que parpadee en la pantalla.
• Pulse ENTER para restaurar todos los canales a su posicion estandar.
• Para volver a las unidades pulse el botón MENU.

Compruebe también el capitulo sobre la configuracion del canal DMX de la unidad para saber como forzar una restauracion mediante DMX.

Ajuste de posicion original

• Pulse el botón MENU durante al menos 5segundos para entrada en la modalidad compensacion.
• Ahora puedeaabrear la posicion original (esta es la posicion cero).
  Las se muestran a continuacion:

oPn Compensacion de

panoràmica

• Pulse el botón MENU durante al menos 5seguidos para entrada en la modalidad compensación.
• Utilice el botón DOWN y UP hasta que se muestre bPRn en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP paraaabstar la posición original de panoramicá.
• Una vez que se ha seleccionado la posicion, pulse el botón ENTER para configurar O volver automatistically a las functions de compensación sin Cambios pulsando el botón MENU
• Para volver a las functions principales sin hacer Cambios, espere 8 segundos.

oL Compensacion de inclinacion

• Pulse el botón MENU durante al menos 5seguidos para entrada en la modalidad compensacion.
• Utilice el botón DOWN y UP hasta que se mueste botán en la pantalla.
• Pulse el botón ENTER y la pantalla comienza a parpadear.
• Utilice el botón DOWN y UP paraaabstar la posición original de inclinación.
• Una vez que se ha的选择acion la posicion, pulse el boton ENTER para configurar O volver automatamente a las functions de compensacion sin Cambios pulsando el boton MENU
• Para volver a las functions principales sin hacer cambio, espere 8 segundos.

CONEXION DE LA UNIDAD MEDIANTE DMX

El protocolo DMX es una seals de alta velocidad muy utilizada para controlar equipo de iluminación inteligente. Necesita conectar en cnneta tipo margarita su controlador DMX y todos los efectos luminosos connectados con un cable XLR M/F equilibratedo de buena calidad. Para evaporar un comportamento anomalo de los efectos luminosos, bajo a interferencias, deben utiliser un terminator de 90 a 120 al final de la cnneta. Nunca utilise cables divisores en Y, No configurarán!

Cada efecto luminoso en laceda necessitiesha responder de su propia direcction de inicio de forma que sepa qué command del controlador debe descodificar.

- AJUSTE DE LA DIRECCION DE INICIO CORRECTA:

Consulte el capitulo anterior (ajuste de direccion DMX-512) para saber comoaabrar la direccion de inicio en esta unidad. La direccion de inicio de cada unidad es muy importante. Lamentablemente es imposible decirle en este manual de usuario que direccion de inicio debeaabrar porque this dependera completeness del controlador que utilize... Consulte el manual de usuario de su controlador DMX para saber que direcciones de inicio debeaabrar.

CONFIGURACION DMX DE BT-250W:

Modo de 16 canales

DMX-612 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed	Dimmer	Shutter	Color	Cyan	Mangenta
540° 270° 0°	270° 135° 0°	255° 0°Fast	255° 0°%	248-255 Open 240-247 239 Fast shutter MMN 016 Slow shutter 008-015 Open 000-007 Blackout	248-255 247 Fast loop Loop 128 Slow loop 109-127 Purple 091-108 Light blue 073-090 Green 055-072 Orange 037-054 Yellow 019-036 Red 000-018 White	255° 100% 0%	255° 100% 0%
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Yellow	CMY Color Mix	CMY Speed	Effect	No Function	Pan 16 bit	Tilt 16 bit	Lamp On/Off /Reset
255° 100% 0%	255° 248 241-247 234-240 227-233 221-228 214-220 207-213 201-208 194-200 187-193 180-198 174-179 167-173 160-168 154-159 147-153 140-145 133-139 127-132 120-128 113-119 105-112 100-105 083-099 088-092 080-085 073-079 065-072 056-068 053-058 049-052 039-045 030-038 000-038 White	255° Slow	240-255 Frost 033-239 Beam Shape Rotation 016-032 Beam Shpee 000-015 Open	255° 0 0 0	255° 16 BIT PAN 16 BIT TILT	255° 16 BIT TILT	255° 0 Normal

i) Para reiniciar DMX, establerzca el valor DMX de CH-8 y CH-16 a 255

Modo de 8 canales

Channel 1	Channel2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter	Effect Wheel	Color	CYM Color Mix	Dimmer	CMY Speed
540° 270° 0°	270° 135° 0°	248-255 Open 240-247 239 Fast shutter MM N 016 Slow shutter 008-015 Open 000-007 Blackout	240-255 Frost 033-239 Beam Shape Rotation 016-032 Beam Shppe 000-015 Open	248-255 247 Fast loop Loop 128 Slow loop 109-127 Purple 091-108 Light blue 073-090 Green 055-072 Orange 037-054 Yellow 019-036 Red 000-018 White	255 248 247 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 248 248 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 248 247 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 245 245 245 245 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 245 245 245 245 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 248 248 248 248 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 245 245 245 245 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 245 245 245 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 247 247 247 247 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 245 245 245 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 246 246 246 246 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 246 246 246 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 246 246 246 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 247 247 247 247 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 246 246 246 246 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 245 245 245 245 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 245 245 245 245 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 248 248 248 248 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 246 246 246 246 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 245 245 245 245 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 246 246 246 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 248 248 248 248 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 248 248 248 248 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 245 245 245 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 247 247 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 245 245 245 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 245 245 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 248 248 248 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 245 245 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 246 246 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 246 246 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 248 248 248 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 248 248 248 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 246 246 246 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 245 245 245 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 246 246 246 245 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 245 245 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 248 248 248 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 248 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 245 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 247 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 246 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 245 246 246 246 248 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 248 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 246 245 245 245 246 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 246

MANEJO DE LA UNIDAD

Cada vez que enciende la unidad, se做不到a 250U en la pantalla, todos los motores volveran a su posicion original y pueda que oiga algunos ruidos durante 20 segundos. Despues de this, la unidad estara lista para poder la signal DMX o ejectar los programas incorporados.

PUEDE MANEJAR LA UNIDAD DE CUATRO FORMAS:

o Mediente la func tion preprogramada incorpora da maestra/esclava
○ Mediente el controlador fácil CA-8
○ Mediente controlador universal DMX (8 & 16 canales en modalidad DMX)
○ Mediente controlador iLead (El BT-250W debenambiarse a modalidad DMX de 8 canales)

- MEDIANTE LA FUNCION PREPROGRAMADAINCORPORADAMAESTRA/ESCLAVA:

Selección esta unidad cuando deseee un expectaculo luminoso instantáneo. Uniendo las unidades en connexion maestra/esclava, la primera unidad controlaré el resto de unidas para proportionscner un expectaculo luminoso automatico, sonoro y sincronizado. Su entrada DMX no tendrá nada conectado y su LED de maestra está encendido constantemente y el LED de sonido parpadearé con la música. Il importante! ¡Esta funciona solo funciona cuando la modalidad de oscurecimiento en el menu! La linea maestra está desactivada, en caso contrario, no occursa nada! Lea más sobre estaopsis en el párrao "Menu principal".

• MAESTRA dispone de 4 expectáculos incorporedos: Puede seleccionar (esperáculo 1), (esperáculo 2), (esperáculo 3) o (esperáculo 4) directamente en el menu de la unidad maestra.
• ESCLAVA dispone de 2 OPCIONES DE FUNCIMAMENTO: Las otheras unidades se ajustan en modalidad esclava (el LED de esclava está constantly encendido). Para create un gran expectaculo luminoso, pode introducir movimientos de contraste (panorámica/inclínacion de launidad esclava se invierte) → En el menu de las unidades esclavas pueda ir a la option SLnd y seleccionar:

51 → Esclavana normal: la unidad esclava funciona en sincronizacion con la maestra.
Espectaculo de 2 luces: launidad esclava funciona enopsisión a la maestra.

- MEDIANTE CONTROLADOR FÁCIL:

Cuando se utilizes en modalidad maestre/esclava, le recomendamos encarecidamente que utilize el "controlador fácil" CA-8. Conecte estelittle controlador al jack de 1 / 4" de la unidad maestra y podra controlar lassiguetes FUNCIONES:

Stand by	Oscurece lainstitution
Función	Estroboscópica1. Estroboscópica@sinc. Gobo / Color2. Estroboscópica@sinc.3. Estroboscópica 2luces	Selección de modo deexpectáculo delmovimiento X/Y(Espectáculo 1~ Expectáculo 4)	Selección de color	Ajuste de Movement X/Y1. Posición de panoramicía2. Posición de inclínación3. Regulator de intensidad luminosaPrimero, ajuste lainstitutionmaestra,undo, ajuste la posición de lainstitutionesclava.
Modalidad	Sonido 1(LED apagado)	Sonido 2(LEDparpadeando normalmente)	Lento/Sonido 3(LED encendido)	Posición/Enganche(LED parpadeando rápidamente)

MANTENIMIENTO

• Asegürese de que debajo de la zona del lugar de instalación no haya personas durante el mantenimiento.
• Apague la unidad, desenchufe el cable de red y espere hasta que la unidad se haya enfriado.

Durante la inspeccion deben comprobar los siguientes+puntos:

• Todos los tornillos realizados para instalar el dispositivo y cualesra de sus piezas deben apltarse firmamente y no corroerse.
• Las carcasas, las fijaciones y los+puntos de instalacion (techo, suspENSIONes) nodeferan presentar.
  ninguna deformidad.
• Cuando una lente optica estávisiblemente dañada por gritas o rasguños profundos, deben ser reemplazada.
• Los cables de reddeferan estar en perfecto estado ydeferan reemplazarse inmediamente incluso si el problema detectado esklequeño.
• Para proteger al aparato del sobrecalentamento, las aletas de refrigeracion (si las hubiera) y las aberturas de ventilaciondeferan limpiarse mensualmente.
• El interior del dispositivo deben limpiarse anuallymente mediante una aspiradora ochorro de aire.

• La limpieza de las lentes internas y externas y/o espejosdeferbe llevarse a cabo periodicamente para optimizar la emisión luminosa. La fecuencia de limpieza depende del entorno en el que funciona el aparato: los ambientes humedes, con humano o especiallynesticios可以更好provocar una mayor acumulacion de sediaed en los elementos opticos del aparato.

• Limpie con un paño suave utilizing productos de limpieza de cristales normales.

• Seque siempre las piezas conCORDo.
• Limpie los elementos ópticos externos al menos una vez cada 30 días.
• Limpie los elementos ópticos internos al menos una vez cada 90 días.

Atencion: jLe recomendamos encarecidamente que la limpieza interna sea llvada a cabo por personalriallicado!

ESPECIFICACIONES

Entrada de red:

CA 230V, 50Hz

Fusible:

10 A/250V

Control de sonido:

Micrófono interno

Panorámina/inclínación:

540^ / 270^ con correccion automatica

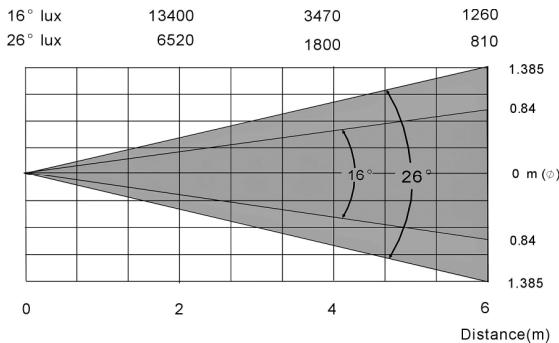

Angulo de haz:

16-26°

Conexiones DMX:

3 clavijas XLR macho / hembra

Lampara:

MSD 250/2

Tamaño:

428 x 369 x 481 mm

Peso:

24,2 kg

Toda la informacion está sujeta a Cambios sin previo aviso Puede descargar la ultima version de este manual de usuario en nuestra pagea Web: www.beglec.com
