Producttype	Bewegende koplamp-projector met CMY-kleurmenging
Merk	JB SYSTEMS LIGHT
Model	BT-250W
Afmetingen (L × D × H)	428 × 369 × 481 mm
Gewicht	24,2 kg
Voeding	AC 230 V, 50 Hz
Zekering	10 A / 250 V
Lamp type	MSD 250/2
Besturingsprotocol	DMX512 (16 of 8 kanalen)
Bewegingen	Pan 540°, Tilt 270° met automatische correctie

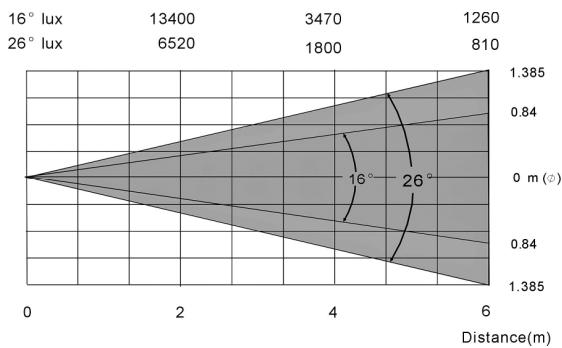

Bundelhoek	16° – 26°
Kleurmenging	CMY (Cyaan, Magenta, Geel) 0-100%
Extra kleurenwiel	6 dichroïsche kleuren
Ingebouwde functies	Dimmer 0-100%, variabele snelheid stroboscoop, Frost-filter, bundelrotatie, automatische programma's, muziekactivatie
Werkingsmodi	Autonoom, Master/Slave, DMX, CA-8 controller (optioneel), iLead
Display	Blauw LED-scherm met 4 tekens
DMX-connectoren	XLR 3-pins mannelijk/vrouwelijk
Maximale omgevingstemperatuur	40 °C
Maximale behuizingstemperatuur	85 °C
Minimale afstand tot verlicht oppervlak	1 m
Gebruik	Alleen binnen (disco's, theaters, studio's, verhuur)
Onderhoud en reiniging	Reinig de externe lenzen elke 30 dagen, de interne optiek elke 90 dagen (door een gekwalificeerde technicus). Reinig de ventilatieopeningen maandelijks.
Reserveonderdelen	Lamp MSD 250/2, zekering 10 A / 250 V
Veiligheid	Open het apparaat niet, risico op elektrocutie. Niet blootstellen aan regen of vocht. Gebruik een secundaire veiligheidskabel voor installatie op hoogte.

Veelgestelde vragen - BT-250W JBSYSTEMS LIGHT

Hoe stel ik het DMX-adres van de BT-250W projector in?

Druk op de MENU-knop tot ddr wordt weergegeven. Druk op ENTER, het scherm knippert. Gebruik de UP en DOWN toetsen om het adres (1-512) te kiezen, druk dan op ENTER om te bevestigen.

Hoe vervang ik de lamp van de BT-250W?

Koppel het apparaat los en wacht 15 minuten tot het is afgekoeld. Open het lampcompartiment aan de achterkant door de 4 schroeven los te draaien. Vervang de oude lamp door een MSD 250/2 zonder deze met blote handen aan te raken. Sluit af en pas de positie aan met de stelschroeven.

Kan ik de BT-250W buitenshuis gebruiken?

Nee, dit apparaat is ontworpen voor alleen gebruik binnenshuis. Stel het niet bloot aan regen of vocht.

Wat te doen als de projector niet reageert op DMX-signalen?

Controleer of de DMX-kabel in goede staat is en of de terminator (weerstand van 90-120 Ω) aan het einde van de keten is geplaatst. Zorg ervoor dat het DMX-adres correct is en dat het kanaalmodus (16 of 8) overeenkomt met de console.

Hoe reinig ik de lenzen van de BT-250W?

Gebruik een zachte doek en een reinigingsmiddel voor brillenglazen. Reinig de externe lenzen elke 30 dagen en de interne optiek elke 90 dagen. Voor de binnenkant, schakel een gekwalificeerde technicus in.

Wat is de minimale veiligheidsafstand tussen de projector en het verlichte oppervlak?

De minimale afstand is 1 meter om brandgevaar te voorkomen.

Hoe gebruik ik de Master/Slave-modus?

Stel het eerste apparaat in op Master-modus (het MASTER-lampje gaat branden) en de anderen op Slave (lampje SLAVE brandt). De master bestuurt de slaves met zijn ingebouwde programma's. U kunt kiezen uit 4 vooraf ingestelde shows.

Wat te doen als het apparaat een brandlucht of rook afgeeft?

Het is normaal dat een nieuw apparaat tijdens de eerste minuten van gebruik een lichte rook of geur afgeeft. Als de geur aanhoudt, schakel het apparaat uit en controleer of er geen brandbare voorwerpen in de buurt zijn. Neem contact op met uw dealer als het probleem aanhoudt.

Hoe reset ik de projector?

Druk op MENU tot ESP wordt weergegeven, druk dan op ENTER om alle kanalen naar hun oorspronkelijke positie terug te sturen. U kunt ook de waarde 255 op kanaal 16 sturen (16-kanaals modus) voor een externe reset.

Kan ik een lichtdimmer gebruiken om de BT-250W te bedienen?

Nee, sluit dit apparaat nooit aan op een lichtdimmer. Gebruik uitsluitend DMX-besturing, de autonome modus of de CA-8 controller.

GEBRUIKSAANWIJZING BT-250W JBSYSTEMS LIGHT

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruikte batterijen op een milieuvriendelijke manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit BriteQ® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigen veiligheid, gelieve de aanwijzingen zeer zorgvuldig te lezen voordat u het apparaat gaat gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUCTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

→ SURF NAAR: WWW.BEGLEC.COM ←

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat zich eraan houdt en de desbetreffende verklaringen en documenten zijn door de fabrikant afgegeven.

• Krachtige, intelligente moving wash voor gebruik in discotheken, theaters, studio's en verhuurbedrijven.
• 16 DMX kanalen: (Pan * tilt * snelheid * dimmer * shutter/strobe * kleur * Cyaan * Magenta * Geel * CMY preset kleuren * CMY-snelheid * diagonale lens rotatie + frost * pan 16bit * tilt 16bit * reset + remote lamp aan/uit) Ingebouwde programma's en microfoon voor een eenvoudige autonome werking in "Master/slave" mode!
• Kleine optionele CA-8 controller voor een eenvoudige bediening
• Blauwe digitale display voor talrijke opties!
• Soepele 540° panning en 270° tilt bewegingen
• CMY kleurenmixing: Cyaan 0-100% * Magenta 0-100% * Geel 0-100%
• Extra kleurenwiel met 6 dichroïde kleuren
• Instelbare frost filter en diagonale lens rotatie
• Blackout, 0-100% dimmer en snelle strobe
• Kan ook bestuurd worden met een "Scanmaster 1612", de iLEAD controller of met om het even welke andere DMX controller

Controleer voor het eerste gebruik van het apparaat of het tijdens het transport beschadigd is. Mocht er schade zijn, gebruik het dan niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabriek in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uiterst nauwkeurig volgt. Elke schade veroorzaakt door verkeerd gebruik van het apparaat valt niet onder de garantie. De dealer aanvaardt geen verantwoordelijkheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaats om hem in de toekomst nogmaals te kunnen raadplegen. Indien u het apparaat verkoopt, denkt u er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding BT-250W toestel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel mogelijk te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zelf kunt herstellen. Laat de herstellingen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die zich in een gelijkbenige driehoek bevindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van niet-geïsoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht heeft om een risico van elektrocutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruiks- en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbool betekent: Lees de handleiding!

Dit symbool bepaalt de minimumafstand van te belichten voorwerpen. De minimumafstand tussen projector en het verlichte voorwerp moet minstens 1 meter zijn.

• Om het milieu te beschermen, probeer zoveel mogelijk het verpakkingsmateriaal te recycleren.
• Een nieuw lichteffect kan soms ongewenste rook en/of reuk veroorzaken. Dit is normaal en verdwijnt na een paar minuten.
• Stel dit apparaat niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, moet u het apparaat aan de omgevingstemperatuur laten wennen wanneer het, na het transport, naar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt, moet u het direct van het lichtnet afkoppelen.
• Plaats de installatie op een plaats met goede ventilatie, ver van brandbare materialen en/of vloeistoffen. De installatie moet op minstens 50 cm van de muren rondom geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden. Zorg dat het toestel niet in een stoffige omgeving wordt gebruikt en maak het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40°C. Gebruik het apparaat dus niet bij hogere temperaturen.
• De temperatuur van het oppervlak van het apparaat kan 85°C bereiken. Raak de metalen ombouw tijdens het gebruik niet met blote handen aan.
• Verzeker u ervan dat er zich onder de plaats waar het toestel wordt geïnstalleerd geen ongewenste personen bevinden tijdens het bevestigen en losmaken, alsook bij het onderhoud.
• Laat het toestel ongeveer 10 minuten afkoelen alvorens de lamp te vervangen of alvorens te starten met de onderhoudsbeurt.
• Trek de stekker uit wanneer het apparaat gedurende langere tijd niet wordt gebruikt of alvorens de lamp te vervangen of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installatie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische veiligheid.
• Controleer dat de beschikbare spanning niet hoger is dan die aangegeven op de achterzijde van het toestel.
• De elektrische kabel behoort altijd in uitstekende staat te zijn. Zet het apparaat onmiddellijk af als de elektrische kabel gekneld of beschadigd is. De kabel dient vervangen te worden door de fabrikant, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften dient deze installatie geaard te worden.
• Sluit het apparaat niet aan op een elektronische dimmer.
• Gebruik altijd een geschikte en gekeurde veiligheidskabel bij het installeren van het toestel.
• Om elektrische schokken te voorkomen, dient u de behuizing niet te openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker dienen te worden onderhouden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde elektrische kenmerken.
• In geval van ernstige problemen met het bedienen van het toestel, stopt u onmiddellijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• De behuizing en de lenzen moeten vervangen worden als ze zichtbaar beschadigd zijn.
• Gebruik bij voorkeur de originele verpakking wanneer het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect niet in de aanwezigheid van personen die aan epilepsie lijden.

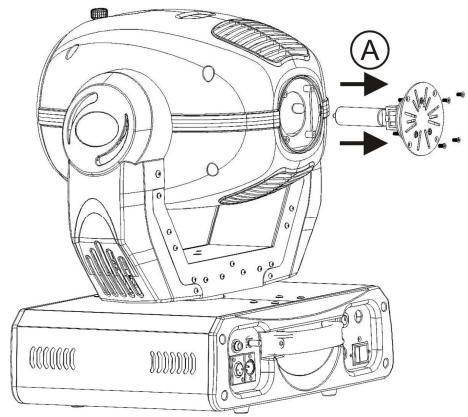

PLAATSEN OF VERVANGEN VAN DE LAMP

Wacht, in het geval van het vervangen van een lamp of het uitvoeren van een onderhoudsbeurt, 10 minuten na het uitschakelen van de installatie met het openen ervan, totdat het apparaat is afgekoeld. Trek altijd de stekker uit het stopcontact voordat u met het onderhoud begint. Gebruik altijd hetzelfde type reserveonderdelen (lampen, zekeringen, enz.). Gebruik bij het vervangen van onderdelen uitsluitend authentieke reserveonderdelen.

• Schakel het toestel uit en trek de stekker uit het stopcontact.
• Wacht gedurende ongeveer 15 minuten tot het toestel is afgekoeld.
• Verwijder de 4 schroeven aan de zijkant van het toestel om zo het lampcompartiment te openen (A op de tekening hieronder).
• Verwijder de oude lamp (raak de lamp nooit aan terwijl deze warm is).

Opgelet! Controleer het label op de achterkant van het toestel of raadpleeg de technische kenmerken in deze handleiding om te weten welke lamp u moet gebruiken.

• Raak de lamp nooit aan met blote handen! Dit verkort drastisch de levensduur van de lamp. Indien u de lamp hebt aangeraakt, reinig deze dan met een doek en een beetje schoonmaakalcohol. Veeg de lamp droog alvorens hem te installeren.
• Plaats de lamp in het toestel. Let erop dat de draden de lamp niet raken.
• Bevestig de 4 schroeven op de achterzijde van het toestel om zo het lampcompartiment te sluiten.

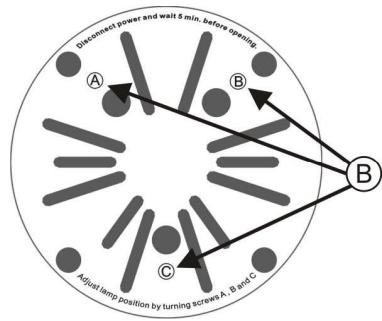

• Wees er zeker van dat de lamp in het centrum van de reflector geplaatst wordt. Pas de lamppositie aan met behulp van de schroeven A, B en C. Deze 3 schroeven bevinden zich op de zijkant van de kop (B op de tekening hieronder). Klaar!

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installatie van het toestel mag uitsluitend door bekwaam onderhoudspersoneel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebben. Het ophangen vereist veel ervaring. U behoort de grenzen te respecteren aan de werklast; erkende installatiematerialen moeten gebruikt worden; de veiligheid van het geïnstalleerde toestel moet regelmatig gecontroleerd worden.
• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het plaatsen en het weghalen.
• Installeer het toestel op een goed geventileerde plaats, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50 cm van de omringende muren.
• Het toestel moet worden geïnstalleerd buiten het bereik van iedereen en weg van plaatsen waar men mag lopen en zitten.
• Alvorens tot plaatsen over te gaan, moet men controleren dat de minimum puntbelasting van de installatieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installeren van het toestel altijd een gewaarmerkte veiligheidskabel die 12 keer het gewicht van het toestel kan dragen. Deze bijkomende veiligheidsbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20 cm vallen kan als de hoofdbeveiliging faalt.
• Het apparaat moet goed worden vastgezet; aan een vrij zwaaiende montage mag niet gedacht worden.
• Bedek geen ventilatieopeningen, anders zou dit oververhitting tot gevolg kunnen hebben.
• De gebruiker moet er zich van verzekeren dat de installaties met betrekking tot de veiligheid en de technische mechanismiek door een expert zijn goedgekeurd alvorens ze voor de eerste keer te gebruiken. Elk jaar moeten de installaties worden gekeurd door een vakman om te controleren of de veiligheid nog steeds perfect is.

1. DISPLAY geeft de verschillende menu's en de gekozen functies weer.

2. LEDS

DMX	Aan	DMX signal aanwezig
MASTER	Aan	Master mode
SLAVE	Aan	Slave mode
SOUND	Knippert	Geluidsactivering

1. TOETSEN

MENU	Om programmierungsfuncties te selecteren
DOWN	Om terug te gaan in de geselecteerde functies
UP	Om verder te gaan in de geselecteerde functies
ENTER	Om de geselecteerde functies te bevestigen

1. REMOTE CONTROL INGANG: sluit de optionele CA-8 afstandsbediening aan op de 1/4 inch jack om zo het toestel te controleren voor stand-by, functie en modus.
2. SENSITIVITY: wordt gebruikt om de gevoeligheid van de microfoon in te stellen wanneer het toestel gebruikt wordt in standalone of master/slave mode.

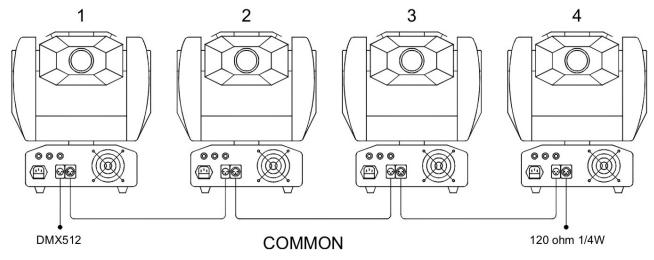

3. DMX INPUT/OUTPUT: worden gebruikt voor DMX512 verbinding. Gebruik symmetrische 3-pins XLR M/V kabels van goede kwaliteit om de toestellen met elkaar te verbinden.

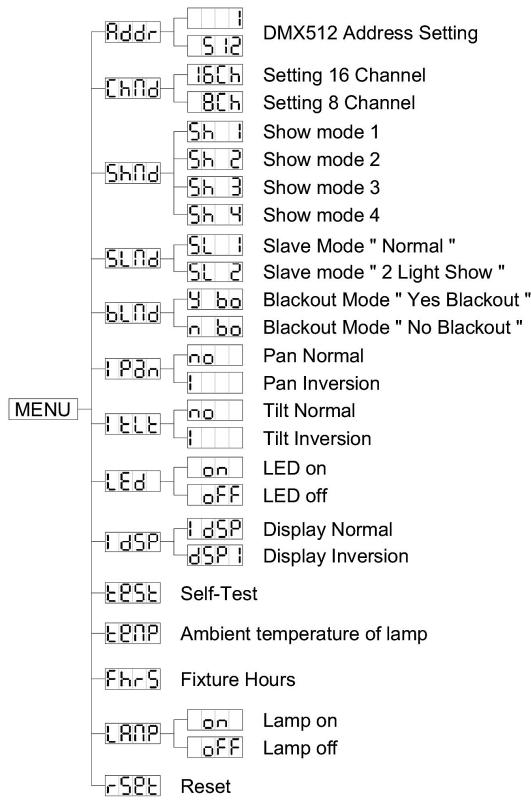

HOOFDMENU:

• Druk op de MENU toets om een van de preset functies te kiezen. Druk op de toets tot de gewenste functie op de display verschijnt.
• Selecteer de functie met de ENTER toets. De display zal knipperen.
• Gebruik de DOWN en UP toetsen om de modus te wijzigen.
• Eens u de gewenste modus geselecteerd hebt moet u op de ENTER toets drukken om uw keuze te bevestigen. Na 8 seconden zal de display automatisch naar de hoofdfuncties terugkeren zonder iets veranderd te hebben. Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken. De hoofdfuncties worden hier rechts weergegeven.

DMX512 Adresinstelling

Wordt gebruikt om het startadres van het toestel in te stellen in een DMX configuratie.

• Druk op de MENU toets tot [ddr] op de display weergegeven wordt.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om het DMX512 adres te wijzigen.
• Wanneer het juiste adres op de display weergegeven wordt, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben)

Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Channel Mode

• Druk op de MENU toets tot [h]op op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om de 16ch (16 kanalen) of de Bch (8 kanalen) modus te selecteren.
• Wanneer de juiste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om terug te keren naar de functies zonder iets te wijzigen, moet u weer op de MENU toets drukken.

Show Mode

Wordt gebruikt om de Show werkmodus te kiezen wanneer het toestel standalone of in master/slave configuratie gebruikt wordt.

• Druk op de MENU toets tot 5hnd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om 5h1 (show 1), 5h2 (show 2), 5h3 (show 3) of 5h4 (show 4) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om terug te keren naar de functies zonder iets te wijzigen, moet u weer op de MENU toets drukken.

Show 1 mode - Het toestel staat op de grond. Tilt bewegingshoek 210°

Show 2 mode - Het toestel hangt onder het plafond. Tilt bewegingshoek 90°

Show 3 mode - Het toestel staat op een podium, tegenover het publiek

De spot projecteert steeds in de richting van het publiek en staat dus aan de voorkant van het podium. Pan bewegingshoek (links naar rechts): 160° . Tilt bewegingshoek: 90° ( 60° boven de horizon; 30° onder de horizon.)

Show 4 mode - Het toestel hangt onder het plafond.

De spot projecteert vooral aan de voorzijde van het podium. Pan bewegingshoek (links naar rechts): 160° . Tilt bewegingshoek: 90° (verticaal, voorzijde 75°);

Slave Mode

Wordt gebruikt om het slave toestel synchroon of tegenovergesteld te laten werken ten opzichte van de master.

• Druk op de MENU toets tot 5hfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [L] (normal) of [L] (2 light show) te selecteren.
• Wanneer de gewenste modus op de display worden weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Blackout Mode

Black-out mode: wanneer geen enkel DMX signaal gedetecteerd wordt, dan gaat het toestel over naar de black-out modus en wacht op het volgende DMX signaal.

No blackout mode: wanneer geen enkel DMX signaal gestuurd wordt, dan schakelt het toestel automatisch over naar standalone werking.

• Druk op de MENU toets tot blfd op de display weergegeven worden.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [b0 (yes blackout) of [b0 (no blackout) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Pan Inversion

Normaal: Pan beweging wordt niet omgekeerd.

Pan inversie: Pan beweging werkt tegenovergesteld

• Druk op de MENU toets tot [Pn] op de display wordt weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normaal) of (pan inversie) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch weer naar de hoofdfuncties zonder iets gewijzigd te hebben) Om naar de functies terug te keren zonder iets te wijzigen moet u weer op de MENU toets drukken.

Tilt Inversion

Normaal: Tilt beweging wordt niet omgekeerd.

Tilt inversie: tilt beweging werkt tegenovergesteld

• Druk op de MENU toets tot [t] op de display wordt weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om no (normal) of (tilt inversion) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om terug te keren naar de functies zonder iets te wijzigen, drukt u weer op de MENU toets.

Led Display

Display on: display is steeds aan.

Display off: display is uit wanneer deze niet gebruikt wordt.

• Druk op de MENU toets tot [Ed] op de display wordt weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [on] (display steeds aan) of [OFF] (display uit wanneer niet in gebruik) te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(Anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben.) Om terug te keren naar de functies zonder iets te wijzigen, drukt u weer op de MENU toets.

Display Inversie

Display normal: display kan afgelezen worden wanneer het toestel op de grond staat.

Display inversion: display kan afgelezen worden wanneer het toestel ondersteboven opgehangen is.

• Druk op de MENU toets tot knippert op de display. (gewone weergave)
• Gebruik de ENTER toets om over te gaan naar [dSP] (omgekeerde weergave), deze optie zal automatisch behouden worden na 8 seconden. Of druk opnieuw op de ENTER om terug te gaan naar [dSP] (gewone weergave).
• Druk op de MENU toets om naar de functies weer te keren.
• Druk op de MENU toets om naar de functies weer te keren.

Self-Test

Wordt gebruikt om het interne "zelftest"programma in te schakelen. Alle mogelijkheden van het toestel zullen dan automatisch overlopen worden.

• Druk op de MENU toets tot ESE knippert op de display.
• Druk op de ENTER toets om het interne self-test programma te starten.
• Druk op de MENU toets om naar de functies weer te keren.

Wordt gebruikt om de temperatuur in het lampcompartiment aan te duiden.

• Druk op de MENU toets tot [Pn] knippert op de display.
• Druk op de ENTER toets en de omgevingstemperatuur van de lamp zal getoond worden op de display.
• Druk op de MENU toets om naar de functies weer te keren.

Fixture Hours

Wordt gebruikt om het aantal werkuren van het toestel weer te geven.

• Druk op de MENU toets tot hr knippert op de display.
• Druk op de ENTER toets om het aantal werkuren van het toestel weer te geven op de display.
• Druk op de MENU toets om terug te keren naar de functies.

Lamp Display

Wordt gebruikt om de lamp AAN/UIT te zetten zodat u de lamp kan afkoelen met de interne koelvinnen vooraleer te transporteren.

• Druk op de MENU toets tot [Rn] knippert op de display.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik de DOWN en UP toetsen om [lamp AAN] of [lamp UIT] modus te selecteren.
• Wanneer de gewenste modus op de display wordt weergegeven, druk dan op de ENTER toets om uw keuze te bevestigen.

(anders keert hij na 8 seconden automatisch terug naar de hoofdfuncties zonder iets gewijzigd te hebben) Om terug te keren naar de functies zonder iets te wijzigen moet u weer op de MENU toets drukken.

Reset

Wordt gebruikt om een algemene reset van het toestel uit te voeren.

• Druk op de MENU toets tot [SPE] knippert op de display.
• Druk op de ENTER toets om alle kanalen terug in te stellen volgens hun standaardwaarde.
• Druk op de MENU toets om terug te keren naar de functies.

Gelieve ook het hoofdstuk over de DMX kanaalconfiguratie van het toestel te raadplegen om een reset via DMX uit te voeren.

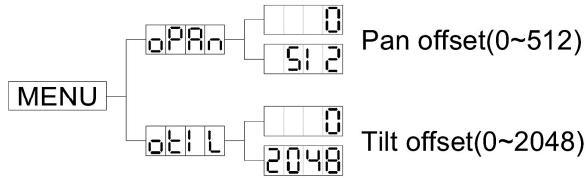

• Druk op de MENU toets gedurende ten minste 5 seconden om de offset modus te activeren.
• Nu kunt u de home positie (dit is de nulpositie) aanpassen.
• De mogelijke functies worden hieronder weergegeven:

Pan offset

• Druk op de MENU toets gedurende ten minste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen totdat Pn op de display wordt weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de pan home positie aan te passen.
• Wanneer de positie is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug naar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken.
• Om terug te gaan naar de hoofdfuncties zonder enige veranderingen door te voeren, wacht 8 seconden.

Tilt offset

• Druk op de MENU toets gedurende ten minste 5 seconden om de offset modus te activeren.
• Gebruik de DOWN en UP toetsen totdat op de display wordt weergegeven.
• Druk op de ENTER toets, de display begint te knipperen.
• Gebruik DOWN en UP om de tilt home position aan te passen.
• Wanneer de positie is geselecteerd, druk dan op de ENTER toets OF ga automatisch terug naar de offset functies zonder veranderingen door te voeren door op de MENU toets te drukken.
• Om terug te gaan naar de hoofdfuncties zonder enige veranderingen door te voeren, wacht 8 seconden.

DMX AANSLUITINGEN

Het DMX protocol is een veelgebruikt hoge snelheidssignaal voor het besturen van "intelligente" lichteffecten. U moet een "kettingverbinding" maken tussen uw DMX controller en alle andere lichteffecten door middel van symmetrische XLR M/V kabels van goede kwaliteit. Om vreemde reacties van uw lichteffecten te voorkomen, die te wijten zijn aan allerlei storingen, moet u een signaalbegrenzer van 90 Ω tot 120 Ω plaatsen aan het einde van de ketting. Gebruik nooit Y-splitsingskabels, dit zal eenvoudigweg niet werken!

Elk lichteffect in de ketting moet haar eigen startadres hebben zodat het toestel weet welke instructies er van de controller moeten opgevolgd worden en welke niet.

HOE HET JUISTE STARTADRES INSTELLEN:

Zie het vorige hoofdstuk (DMX-512 adresinstelling) om te leren hoe u het startadres in dit toestel moet instellen. Het startadres van elk toestel is zeer belangrijk. Het is daarom onmogelijk om u in deze handleiding uit te leggen welk startadres u moet instellen, aangezien dit volledig afhangt van de controller die u gaat gebruiken... gelieve dus de handleiding van uw DMX controller te raadplegen om uit te zoeken welk startadres u moet instellen.

- DMX-CONFIGURATIE VAN DE BT-250W:

16-kanaals modus:

DMX-512 Configuration
Channel 1	Channel 2	Channel 3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Pan/Tilt speed	Dimmer	Shutter	Color	Cyan	Mangenta
540° 270° 0° 0°	270° 135° 0°	255 Slow 0 Fast	255 100% 0 0%	248-255 Open 240-247 0 239 Fast shutter / N 016 Slow shutter 008-015 Open 000-007 Blackout	248-255 0 247 Fast loop Loop 128 Slow loop 109-127 Purple 091-108 Light blue 073-090 Green 055-072 Orange 037-054 Yellow 019-036 Red 000-018 White	255 100% 0%	255 100% 0%
Channel 9	Channel 10	Channel 11	Channel 12	Channel 13	Channel 14	Channel 15	Channel 16
Yellow	CMY Color Mix	CMY Speed	Effect	No Function	Pan 16 bit	Tilt 16 bit	Lamp On/Off /Reset
255 100% 0 0% 0%	255 100% 248 100% 241-247 Color31 234-240 Color30 227-233 Color28 221-228 Color28 214-220 Color27 207-213 Color26 201-206 Color25 184-200 Color24 187-193 Color23 180-186 Color22 174-179 Color21 167-173 Color20 160-166 Color19 154-159 Color18 147-153 Color17 140-146 Color16 133-139 Color15 127-132 Color14 120-126 Color13 113-119 Color12 108-112 Color11 100-105 Color10 093-099 Color9 088-092 Color8 080-085 Color7 073-079 Color6 068-072 Color5 059-065 Color4 053-058 Color3 049-052 Color2 045-045 Color1 000-038 White	255 Slow 0 Fast	240-255 Frost 033-239 Beam Shape Rotation 016-032 Beam Shpe 000-015 Open	255 16 BIT PAN 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 0% Normal	255 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16 BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 0 16BIT TILT 16 BIT PAN 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 16 BIT TILT 0 0%	255 16 BIT PAN 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT Tilt 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TILT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TILT 255 16 BIT TLOT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLOT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLOT 255 16 BIT TLOT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLT 255 16 BIT TLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TOLT 255 16 BIT TLT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TITT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TTT 255 16 BIT TOTT

i.) Voor een reset van de DMX, plaats de DMX-waarde van CH-8 & CH-16 op 255.

8-kanaals modus:

DMX-512 Configuration

Channel 1	Channel2	Channel3	Channel 4	Channel5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter	Effect Wheel	Color	CYM Color Mix	Dimmer	CMY Speed
540° 270° 270° 0°	248-255 Open 240-247 239 Fast shutter 135° 0°	240-255 Frost 033-239 Beam Shape Rotation 016-032 Beam Shpper 008-015 Open 000-007 Blackout	248-255 247 Fast loop Loop 128 Slow loop 109-127 Purple 091-108 Light blue 073-090 Green 055-072 Orange 037-054 Yellow 019-036 Red 000-015 Open	255 248 240-247 232-239 234-231 234-232 234-233 234-234 234-235 234-236 234-237 234-238 234-239 234-240 234-241 234-242 234-243 234-244 234-245 234-246 234-247 234-248 234-249 234-250 234-251 234-252 234-253 234-254 234-255 234-256 234-257 234-258 234-259 234-260 234-261 234-262 234-263 234-264 234-265 234-266 234-267 234-268 234-269 234-270 234-271 234-272 234-273 234-274 234-275 234-276 234-277 234-278 234-279 234-280 234-281 234-282 234-283 234-284 234-285 234-286 234-287 234-288 234-289 234-290 234-291 234-292 234-293 234-294 234-295 234-296 234-297 234-298 234-299 234-300 234-301 234-302 234-303 234-304 234-305 234-306 234-307 234-308 234-309 234-310 234-311 234-312 234-313 234-314 234-315 234-316 234-317 234-318 234-319 234-320 234-321 234-322 234-323 234-324 234-325 234-326 234-327 234-328 234-329 234-330 234-331 234-332 234-333 234-334 234-335 234-336 234-337 234-338 234-339 234-340 234-341 234-342 234-343 234-344 234-345 234-346 234-347 234-348 234-349 234-350 234-351 234-352 234-353 234-354 234-355 234-356 234-357 234-358 234-359 234-360 234-361 234-362 234-363 234-364 234-365 234-366 234-367 234-368 234-369 234-370 234-371 234-372 234-373 234-374 234-375 234-376 234-377 234-378 234-379 234-380 234-381 234-382 234-383 234-384 234-385 234-386 234-387 234-388 234-389 234-390 234-391 234-392 234-393 234-394 234-395 234-396 234-397 234-398 234-399 234-400 234-401 234-402 234-403 234-404 234-405 234-406 234-407 234-408 234-409 234-410 234-411 234-412 234-413 234-414 234-415 234-416 234-417 234-418 234-419 234-420 234-421 234-422 234-423 234-424 234-425 234-426 234-427 234-428 234-429 234-430 234-431 234-432 234-433 234-434 234-435 234-436 234-437 234-438 234-439 234-440 234-441 234-442 234-443 234-444 234-445 234-446 234-447 234-448 234-449 234-450 234-451 234-452 234-453 234-454 234-455 234-456 234-457 234-458 234-459 234-460 234-461 234-462 234-463 234-464 234-465 234-466 234-467 234-468 234-469 234-470 234-471 234-472 234-473 234-474 234-475 234-476 234-477 234-478 234-479 234-480 234-481 234-482 234-483 234-484 234-485 234-486 234-487 234-488 234-489 234-490 234-491 234-492 234-493 234-494 234-495 234-496 234-497 234-498 234-499 234-500 234-501 234-502 234-503 234-504 234-505 234-506 234-507 234-508 234-509 234-510 234-511 234-512 234-513 234-514 234-515 234-516 234-517 234-518 234-519 234-520 234-521 234-522 234-523 234-524 234-525 234-526 234-527 234-528 234-529 234-530 234-531 234-532 234-533 234-534 234-535 234-536 234-537 234-538 234-539 234-540 234-541 234-542 234-543 234-544 234-545 234-546 234-547 234-548 234-549 234-550 234-551 234-552 234-553 234-554 234-555 234-556 234-557 234-558 234-559 234-560 234-561 234-562 234-563 234-564 234-565 234-566 234-567 234-568 234-569 234-570 234-571 234-572 234-573 234-574 234-575 234-576 234-577 234-578 234-579 234-580 234-581 234-582 234-583 234-584 234-585 234-586 234-587 234-588 234-589 234-590 234-591 234-592 234-593 234-594 234-595 234-596 234-597 234-598 234-599 234-600 234-601 234-602 234-603 234-604 234-605 234-606 234-607 234-608 234-609 234-610 234-611 234-612 234-613 234-614 234-615 234-616 234-617 234-618 234-619 234-620 234-621 234-622 234-623 234-624 234-625 234-626 234-627 234-628 234-629 234-630 234-631 234-632 234-633 234-634 234-635 234-636 234-637 234-638 234-639 234-640 234-641 234-642 234-643 234-644 234-645 234-646 234-647 234-648 234-649 234-650 234-651 234-652 234-653 234-654 234-655 234-656 234-657 234-658 234-659 234-660 234-661 234-662 234-663 234-664 234-665 234-666 234-667 234-668 234-669 234-670 234-671 234-672 234-673 234-674 234-675 234-676 234-677 234-678 234-679 234-680 234-681 234-682 234-683 234-684 234-685 234-686 234-687 234-688 234-689 234-690 234-691 234-692 234-693 234-694 234-695 234-696 234-697 234-698 234-699 234-700 234-701 234-702 234-703 234-704 234-705 234-706 234-707 234-708 234-709 234-710 234-711 234-712 234-713 234-714 234-715 234-716 234-717 234-718 234-719 234-720 234-721 234-722 234-723 234-724 234-725 234-726 234-727 234-728 234-729 234-730 234-731 234-732 234-733 234-734 234-735 234-736 234-737 234-738 234-739 234-740 234-741 234-742 234-743 234-744 234-745 234-746 234-747 234-748 234-749 234-750 234-751 234-752 234-753 234-754 234-755 234-756 234-757 234-758 234-759 234-760 234-761 234-762 234-763 234-764 234-765 234-766 234-767 234-768 234-769 234-770 234-771 234-772 234-773 234-774 234-775 234-776 234-777 234-778 234-779 234-780 234-781 234-782 234-783 234-784 234-785 234-786 234-787 234-788 234-789 234-790 234-791 234-792 234-793 234-794 234-795 234-796 234-797 234-798 234-799 234-800 234-801 234-802 234-803 234-804 234-805 234-806 234-807 234-808 234-809 234-810 234-811 234-812 234-813 234-814 234-815 234-816 234-817 234-818 234-819 234-820 234-821 234-822 234-823 234-824 234-825 234-826 234-827 234-828 234-829 234-830 234-831 234-832 234-833 234-834 234-835 234-836 234-837 234-838 234-839 234-840 234-841 234-842 234-843 234-844 234-845 234-846 234-847 234-848 234-849 234-850 234-851 234-852 234-853 234-854 234-855 234-856 234-857 234-858 234-859 234-860 234-861 234-862 234-863 234-864 234-865 234-866 234-867 234-868 234-869 234-870 234-871 234-872 234-873 234-874 234-875 234-876 234-877 234-878 234-879 234-880 234-881 234-882 234-883 234-884 234-885 234-886 234-887 234-888 234-889 234-890 234-891 234-892 234-893 234-894 234-895 234-896 234-897 234-898 234-899 234-900 234-901 234-902 234-903 234-904 234-905 234-906 234-907 234-908 234-909 234-910 234-911 234-912 234-913 234-914 234-915 234-916 234-917 234-918 234-919 234-920 234-921 234-922 234-923 234-924 234-925 234-926 234-927 234-928 234-929 234-930 234-931 234-932 234-933 234-934 234-935 234-936 234-937 234-938 234-939 234-940 234-941 234-942 234-943 234-944 234-945 234-946 234-947 234-948 234-949 234-950 234-951 234-952 234-953 234-954 234-955 234-956 234-957 234-958 234-959 234-960 234-961 234-962 234-963 234-964 234-965 234-966 234-967 234-968 234-969 234-970 234-971 234-972 234-973 234-974 234-975 234-976 234-977 234-978 234-979 234-980 234-981 234-982 234-983 234-984 234-985 234-986 234-987 234-988 234-989 234-990 234-991 234-992 234-993 234-994 234-995 234-996 234-997 234-998 234-999 234-900 234-901 234-902 234-903 234-904 234-905 234-906 234-907 234-908 234-909 234-910 234-911 (1) 0.00 - 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% (1) 0.00 - 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% (1) 0.00 ~ 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0% 0%

HOE DIT TOESTEL BEDIENEN

Telkens u het toestel aan zet zal er 250U op de display verschijnen en zullen alle motoren naar hun basispositie terugkeren. Misschien zult u wat geluiden horen gedurende 20 seconden. Daarna zal het toestel klaar zijn om DMX signalen te ontvangen of om de ingebouwde programma's uit te voeren.

U kunt dit toestel op 3 manieren gebruiken:

Via de ingebouwde master/slave programma's, via de eenvoudige CA-8 controller, via een universele DMX controller, of via de iLead controller (de BT-250W dient dan op de 8-kanaals DMX-modus ingeschakeld te worden).

VIA DE INGEBOUWDE MASTER/SLAVE PROGRAMMA'S:

Kies deze functie wanneer u onmiddellijk een kant-en-klare show wilt. Wanneer de toestellen via master/slave met elkaar verbonden zijn, dan zal het eerste toestel alle andere toestellen sturen en zo een automatische, muziekgestuurde en gesynchroniseerde show uitvoeren. Er mag niets aangesloten zijn op de DMX-ingang van het eerste toestel. De master-LED zal continu aan zijn en de sound-LED zal knipperen op het ritme van de muziek.

• De master beschikt over 2 ingebouwde shows: u kunt (show 1), (show 2), (show 3) of (show 4) onmiddellijk in het menu van de master kiezen.
• De slaves beschikken over 2 opties: de andere toestellen staan als slave ingesteld (slave-LED is continu aan). Om een prachtige lichtshow te creëren kunt u gecontrasteerde bewegingen invoeren (pan/tilt van het slave toestel werkt omgekeerd). In het menu van het slave toestel kunt u naar optie SLID gaan en de volgende

selectie maken:

SL → Normal slave: slave werkt synchroon met de master. 2 light show: slave werkt tegenovergesteld ten opzichte van de master.

VIA DE EENVOUDIGE CA-8 CONTROLLER:

Wanneer de toestellen in master/slave configuratie gebruikt worden, raden wij u ten sterkste aan de CA-8 "Easy controller" te gebruiken. Sluit deze kleine controller aan op de 1/4" jack van de master. Zo kunt u de volgende functies van op afstand bedienen:

Stand by	Blackout het toestel
Functie	Strobo 1.Gobo / kleur sync. strobo 2.Sync. strobo 3."Two-light"strobo	X/Y bewegings showmodus selectie (Show 1 ~ Show 4)	Kleunverandering	X/Y beweging instelling 1.Pan positie 2.Tilt positie Stel eerst het Master toestel in, stel daarna de de positie van de Slave tostellenden in.
Modus	geluid 1 (LED UIT)	geluid 2 (LED knippert normalaal)	Traag/geluid 3 (LED aan)	Positie/ vergrendelen in een positie (LED knippert snug)

ONDERHOUD

• Overtuig u ervan dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het onderhoud.
• Zet het toestel uit, trek de netstekker uit het stopcontact en wacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgende punten worden gecontroleerd:

• Alle schroeven gebruikt om het toestel te installeren en al zijn onderdelen moeten goed vastgedraaid zijn en mogen niet verroest zijn.
• Behuizingen, vastzetstukken, installatieplaatsen (plafond, spanten, schokbrekers) mogen absoluut niet vervormd worden.
• Wanneer een optische lens duidelijk beschadigd is door barsten of diepe krassen, dan moet deze vervangen worden.
• De stroomkabels moeten in perfecte staat zijn en behoren vervangen te worden, wanneer er zich maar een klein probleem ontdekt wordt.
• Om het toestel tegen oververhitting te beschermen, behoren de ventilatoren (als die er zijn) en de ventilatieopeningen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk jaar gereinigd te worden met een stofzuiger of een luchtspuit.
• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegels moet regelmatig worden uitgevoerd om een zo goed mogelijke lichtuitstraling te verkrijgen. Hoe vaak ze schoongemaakt worden hangt af van de omgeving waarin het toestel wordt gebruikt: een vochtige, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.
• Reinig met een zachte doek en gebruik normale glasreinigende producten.
• Droog de onderdelen altijd zorgvuldig af.
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant wordt uitgevoerd door vakbekwaam personeel!!

Netvoeding: AC 230 V, 50 Hz

Zekering: 10 A/250V

Geluidscontrole: Inwendige microfoon

Pan/Tilt: 540° / 270° met automatische correctie

Stralingshoek: 16-26°

DMX verbinding: 3 pins XLR mannelijk/vrouwelijk

Lamp: MSD 250/2

Afmetingen: 428 × 369 × 481 mm

Gewicht: 24,2 kg

Elke inlichting kan veranderen zonder waarschuwing vooraf. U kan de laatste versie van deze handleiding downloaden via onze website: www.beglec.com
