Produkttyp	Beweglicher Lichtprojektor mit CMY-Farbmischung
Marke	JB SYSTEMS LIGHT
Modell	BT-250W
Abmessungen (L × T × H)	428 × 369 × 481 mm
Gewicht	24,2 kg
Stromversorgung	AC 230 V, 50 Hz
Sicherung	10 A / 250 V
Lampentyp	MSD 250/2
Steuerprotokoll	DMX512 (16 oder 8 Kanäle)
Bewegungen	Pan 540°, Tilt 270° mit automatischer Korrektur

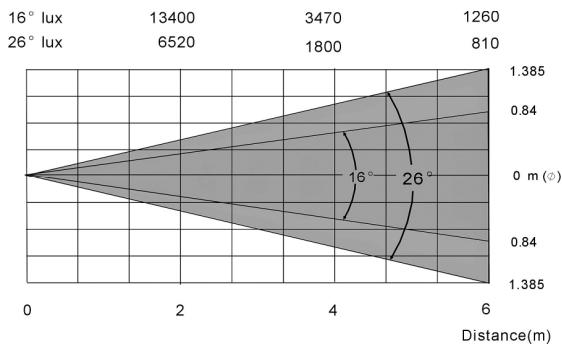

Strahlwinkel	16° – 26°
Farbmischung	CMY (Cyan, Magenta, Gelb) 0-100%
Zusätzlicher Farbrad	6 dichroitische Farben
Integrierte Funktionen	Dimmer 0-100%, Stroboskop mit variabler Geschwindigkeit, Frostfilter, Strahlrotation, Automatikprogramme, Musikaktivierung
Betriebsarten	Autonom, Master/Slave, DMX, CA-8 Controller (optional), iLead
Anzeige	4-stellige blaue LED-Anzeige
DMX-Anschlüsse	XLR 3-polig männlich/weiblich
Maximale Umgebungstemperatur	40 °C
Maximale Gehäusetemperatur	85 °C
Mindestabstand zur beleuchteten Fläche	1 m
Verwendung	Nur Innenbereich (Diskotheken, Theater, Studios, Vermietung)
Wartung und Reinigung	Äußere Linsen alle 30 Tage reinigen, innere Optiken alle 90 Tage (durch qualifizierten Techniker). Lüftungen monatlich reinigen.
Ersatzteile	Lampe MSD 250/2, Sicherung 10 A / 250 V
Sicherheit	Gerät nicht öffnen, Stromschlaggefahr. Nicht Regen oder Feuchtigkeit aussetzen. Bei Höheninstallation zusätzliches Sicherheitsseil verwenden.

Häufig gestellte Fragen - BT-250W JBSYSTEMS LIGHT

Wie stelle ich die DMX-Adresse des BT-250W Projektors ein?

Drücken Sie die MENU-Taste bis ddr angezeigt wird. Drücken Sie ENTER, das Display blinkt. Verwenden Sie die UP und DOWN Tasten zur Adresswahl (1-512), dann ENTER zur Bestätigung.

Wie wechsle ich die Lampe des BT-250W?

Trennen Sie das Gerät vom Netz und warten Sie 15 Minuten bis es abgekühlt ist. Öffnen Sie das Lampenfach auf der Rückseite durch Lösen der 4 Schrauben. Ersetzen Sie die alte Lampe durch eine MSD 250/2, ohne sie mit bloßen Händen zu berühren. Schließen Sie das Fach und justieren Sie die Position mit den Einstellschrauben.

Kann ich den BT-250W im Freien verwenden?

Nein, dieses Gerät ist nur für die Verwendung im Innenbereich ausgelegt. Setzen Sie es nicht Regen oder Feuchtigkeit aus.

Was tun, wenn der Projektor nicht auf DMX-Signale reagiert?

Überprüfen Sie, ob das DMX-Kabel in Ordnung ist und der Abschlusswiderstand (90-120 Ω) am Ende der Kette vorhanden ist. Stellen Sie sicher, dass die DMX-Adresse korrekt ist und der Kanalmodus (16 oder 8) der Konsole entspricht.

Wie reinige ich die Linsen des BT-250W?

Verwenden Sie ein weiches Tuch und einen Glasreiniger. Reinigen Sie die äußeren Linsen alle 30 Tage und die inneren Optiken alle 90 Tage. Für die Innenteile wenden Sie sich an einen qualifizierten Techniker.

Was ist der minimale Sicherheitsabstand zwischen Projektor und beleuchteter Fläche?

Der Mindestabstand beträgt 1 Meter, um Brandgefahr zu vermeiden.

Wie verwende ich den Master/Slave-Modus?

Stellen Sie das erste Gerät auf Master (die MASTER-LED leuchtet) und die anderen auf Slave (SLAVE-LED leuchtet). Der Master steuert die Slaves mit seinen integrierten Programmen. Sie können zwischen 4 voreingestellten Shows wählen.

Was tun, wenn das Gerät verbrannt riecht oder raucht?

Es ist normal, dass ein neues Gerät in den ersten Minuten einen leichten Rauch oder Geruch abgibt. Wenn der Geruch anhält, schalten Sie das Gerät aus und prüfen Sie, ob sich brennbare Gegenstände in der Nähe befinden. Kontaktieren Sie Ihren Händler, wenn das Problem bestehen bleibt.

Wie setze ich den Projektor zurück?

Drücken Sie MENU bis ESP angezeigt wird, dann ENTER, um alle Kanäle in ihre Ausgangsposition zurückzusetzen. Sie können auch den Wert 255 auf Kanal 16 senden (16-Kanal-Modus) für eine Fernrücksetzung.

Kann ich einen Lichtdimmer zur Steuerung des BT-250W verwenden?

Nein, schließen Sie dieses Gerät niemals an einen Dimmer an. Verwenden Sie ausschließlich DMX-Steuerung, den autonomen Modus oder den CA-8-Controller.

BEDIENUNGSANLEITUNG BT-250W JBSYSTEMS LIGHT

Bedienungsanleitung

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - ENTSORGUNG DES GERÄTS

VOR DER INBETRIEBNAHME

EINSTELLEN DES GERÄTS

Bedienfeld:

TECHNISCHE EIGENSCHAFTEN

BEDIENUNGSANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb dieses BriteQ®-Produkts entschieden haben. Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, um die vollen Möglichkeiten dieses Geräts auszuschöpfen und zu Ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Leistungsfähiger und intelligenter Moving Wash für den Einsatz in Diskotheken, Theater, Studio und Veranstaltungsfirmen.
• 16 DMX-Kanäle: (Pan * Tilt * Geschwindigkeit * Dimmer * Shutter/Stroboskop * Farbe * Zyan * Magenta * Gelb * voreingestellte CMY-Farben * CMY-Geschwindigkeit * diagonale Linsen-Rotation + Frost * Pan 16bit * Tilt 16bit * Zurücksetzen + Ferngesteuerte Lampe AN/AUS)
• Kann im Master/Slave-Modus mit eingebauten Programmen und optionalem Controller CA-8 verwendet werden.
• Eingebaute Menüs mit 4-stelligem blauen LED-Display, weiche 540° Pan- und 270° Tilt-Bewegungen, CMY-Farbmischer: Cyan 0-100%, Magenta 0-100%, Gelb 0-100%
• Zusätzliches Farbrad mit 6 dichroitischen Farben, wahlbarer Frostfilter und diagonale Linse
• Dimmer 0-100% + variable Stroboskopgeschwindigkeit
• Einfache Steuerung mit unseren Scanmaster 1612, iLEAD-Controller oder einem beliebigen anderen DMX-Controller

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzung bitte das Gerät zuerst auf Transportschäden überprüfen. Sollte das Gerät einen Schaden aufweisen, bitte das Gerät nicht benutzen, sondern unverzüglich mit Ihrem Händler in Verbindung setzen.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitshinweise und Warnungen in der Bedienungsanleitung hält. Schäden durch unsachgemäße Handhabung sind von der Garantie ausgeschlossen. Der Händler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung für zukünftiges Nachschlagen bitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Gerätes bitte die Bedienungsanleitung beifügen.

Packungsinhalt prüfen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthält: Bedienungsanleitung - BT-250W Gerät

SICHERHEITSHINWEISE

VORSICHT

RISIKO EINES ELEKTRISCHEN SCHLAGS

NICHT ÖFFNEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfernen Sie keines der Gehäuseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen

Reparaturen dem qualifizierten Kundendienst überlassen.

Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren besteht, die eine gefährliche Spannung führen. Die Spannung ist so hoch, dass hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lesen!

Dieses Symbol stellt fest: der minimale Abstand von beleuchteten Gegenständen. Der minimale Abstand zwischen Projektor und dem beleuchteten Gegenstand muss mehr als 1 Meter sein.

• Aus Umweltschutzgründen Verpackung bitte wiederverwenden oder richtig trennen.
• Ein neues Gerät kann Geruch oder Rauch entwickeln. Das ist völlig normal und legt sich nach einigen Minuten.
• Zur Vermeidung von Stromschlag oder Feuer das Gerät bitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts bitte nach Transport in eine warme Umgebung eine Zeit zum Temperaturausgleich bringen. Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen lassen, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen sollte, bitte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belüfteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm sein.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Ungeübte Personen sollen das Gerät nicht bedienen.
• Die Umgebungstemperatur darf 40°C nicht überschreiten.
• Die Oberflächentemperatur kann bis zu 85°C erreichen. Das Gerät während des Betriebs nicht mit bloßen Händen anfassen.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Vor dem Auswechseln des Leuchtmittels oder sonstigen Eingriffen 10 Minuten Abkühlzeit einhalten.
• Stets den Netzstecker ziehen, wenn das Gerät für einen längeren Zeitraum nicht genutzt oder gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen und setzen lassen.
• Sicherstellen, dass die Netzspannung mit dem Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zuleitung beschädigt, muss sie durch den Hersteller, seinen Vertrieb oder eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung bringen lassen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen. Ausschließlich vorschriftsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom Tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion das Gerät nicht benutzen und den Handler kontaktieren.
• Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Für den Transport die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blicken! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

EINSETZEN/AUSTAUSCHEN DER LICHTQUELLE

Beim Austausch oder Ersatz der Lichtquelle das Gerät mindestens 15 Minuten abkühlen lassen. Stets den Netzstecker ziehen und vom Stromkreis trennen! Stets gleichartige Ersatzteile (Lichtquelle, Sicherung etc.) verwenden. Original-Ersatzteile verwenden.

• Gerät ausschalten und den Netzstecker ziehen.
• Etwa 15 Minuten abwarten, bis sich das Gerät abgekühlt hat.

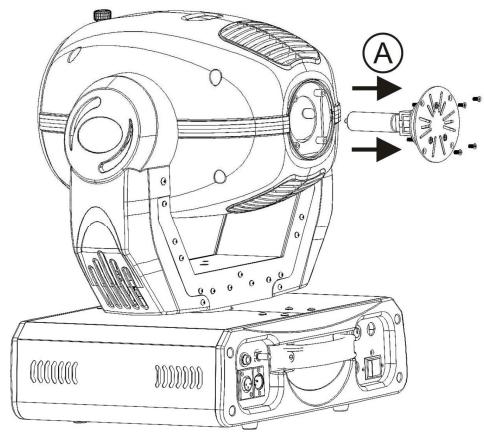

• Öffnen Sie das Lampenfach auf der Rückseite des Gerätes mit den 4 Schrauben (siehe A auf dem unteren Bild).
• Alte Lichtquelle entfernen (Lichtquelle nicht berühren, wenn heiß).

Geräteaufkleber oder die technischen Einzelheiten in dieser Bedienungsanleitung befragen, welche Lichtquelle verwendet werden muss. Keinesfalls eine Lichtquelle mit höherer Wattzahl einsetzen!

• Lichtquelle nicht mit bloßen Händen berühren! Das führt zu einer dramatischen Verkürzung der Lebensdauer der Lichtquelle. Sollten Sie die Lichtquelle berührt haben, mit etwas Brennspiritus reinigen und gut abwischen.
• Neue Lichtquelle einsetzen und sicherstellen, dass keine Kabel berührt werden.
• Schließen Sie das Lampenfach mit den 4 Schrauben.

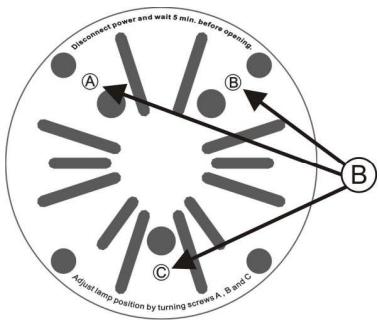

• Stellen Sie sicher, dass die Lampe in der Mitte des Reflektors sitzt. Schalten Sie das Gerät ein und justieren Sie die Lampe mit Hilfe der Schrauben A, B und C an der Rückseite des Gerätes (siehe Punkt B auf dem unteren Bild). Fertig!

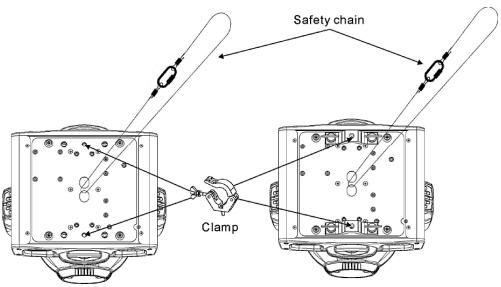

ÜBERKOPF-MONTAGE

Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführen lassen. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden. - Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.

• Gerät in gut belüfteter Position installieren, weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50 cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewählte Position mindestens das 10-fache Gerätegewicht aufnehmen kann.
• Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
• Gerät gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollten jährlich durch qualifiziertes Fachpersonal inspiziert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

EINSTELLEN DES GERÄTS

• BEDIENFELD:

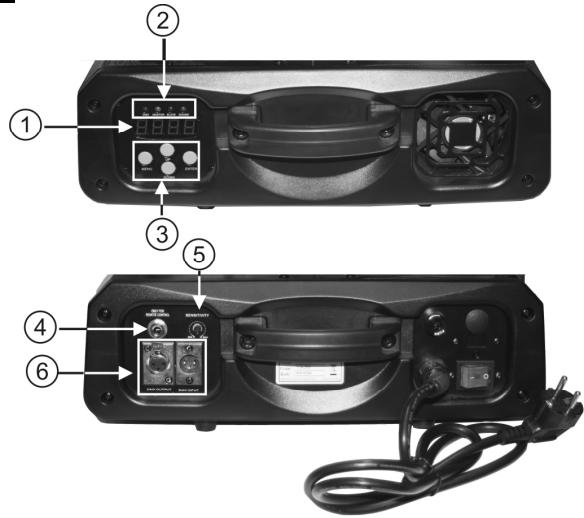

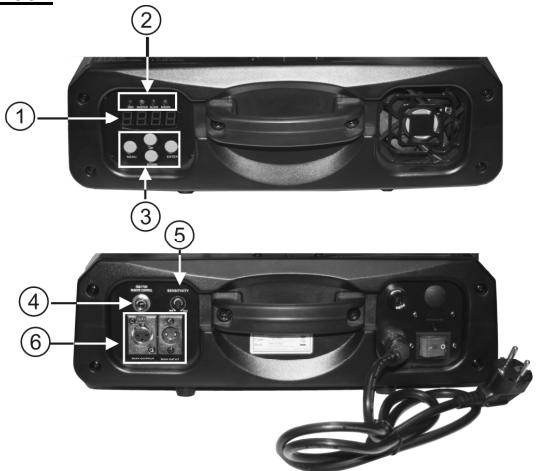

1. DISPLAY zeigt die verschiedenen Menüs sowie ausgewählte Funktionen.
2. LEDs

DMX	An	Gegenwärtig DMX Eingang
HAUPTGERÄT	An	Hauptgerät in Betrieb
UNTERGERÄT	An	Untergerät in Betrieb
TON	Blinkt	Tonsteuerung

1. TASTEN

MENÜ	Zur Auswahl der Programmfungen
ABWÄRTS	Zurück in den gewährten Funktionen
AUFWÄRTS	Vorwärts in den gewährten Funktionen
EINGABE	Bestätigung der gewährten Funktionen

1. Eingang Fernsteuerung: Schließen Sie die wahlweise CA-8 Fernsteuerung an der 1/4" Mikrofonbuchse zur Steuerung von Stand-by, Funktion und Modus an.
2. EMPFINDLICHKEIT: Zur Einstellung der Empfindlichkeit des Mikrofons im Einzel- oder Reihenbetrieb.

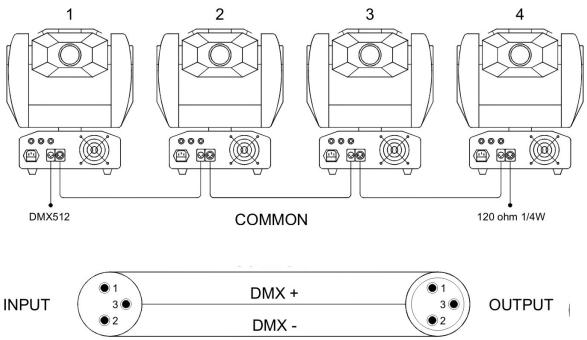

3. DMX AUSGANG/EINGANG: Zur DMX512 Verbindung der Geräte wird Verwendung qualitativ hochwertiger 3-Stift XLR M/F abgeglichener Kabel empfohlen.

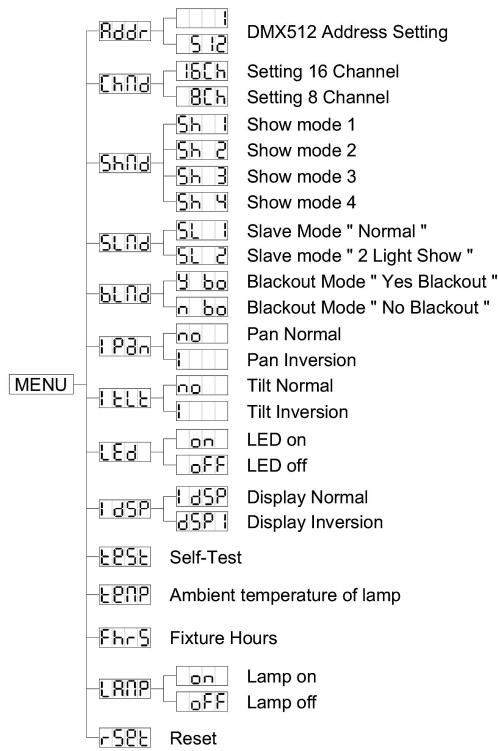

HAUPTMENÜ:

Zur Auswahl jeglicher voreingestellter Funktion MENU-Taste so lange drücken, bis das gewünschte Display angezeigt wird. - Auswahl der Funktion mit EINGABE (ENTER), das Display blinkt. - Mit ABWÄRTS und AUFWÄRTS Betriebsart wählen. - Sobald die gewünschte Betriebsart ausgewählt wurde, mit EINGABE (ENTER) bestätigen. Nach 8 Sekunden kehrt das Display automatisch ohne Veränderung zu den Hauptfunktionen zurück. Zurück zu den Funktionen ohne Veränderung mit MENU-Taste. Die Hauptfunktionen sind rechts abgebildet.

DMX512 Einstellung Adresse

Zum Einstellen der Startadresse in DMX

Einstellung.

• MENU-Taste drücken bis Rddr im Display angezeigt wird.
• EINGABE (ENTER) drücken und das Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS die DMX512 Adresse verändern.
• Sobald die richtige Adresse im Display angezeigt mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Kanalmodus

• Drücken Sie MENU, bis [h] im Display angezeigt wird.
• Drücken Sie ENTER, damit beginnt das Display zu blinken.
• Mit DOWN und UP wählen Sie den 16CH (16-Kanal) oder BCH (8-Kanal) Modus.
• Nach der Modusauswahl drücken Sie ENTER zum Einstellen (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden). Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Showbetrieb

Zur Auswahl des Showbetriebs in Einzel- oder Reihenbetrieb.

• MENU-Taste drücken bis ShId im Display erscheint.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Show 1), (Show 2), (Show 3) oder (Show 4) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Show 1 - Bodenmontage, Neigungswinkel 210°.

Show 2 - Deckenmontage, Neigungswinkel 90°.

Show 3 - Montage auf dem Lautsprecher,

Der Scheinwerfer ist stets auf das Publikum ausgerichtet, beispielsweise vor der Bühne.

Schwenkwinkel (von links nach rechts): 160°. Neigungswinkel: 90° (60° oberhalb des Horizonts, 30° unterhalb des Horizonts).

Show 4 - Montage unter der Decke

Der Scheinwerfer projiziert hauptsächlich vor der Bühne. Schwenkwinkel (von links nach rechts): 160°. Neigungswinkel: 90° (vertikal, vorn 75°, hinten 15°).

Reihenbetrieb

Untergerät arbeitet entgegengesetzt oder synchron mit dem Hauptgerät.

• MENÜ-Taste drücken, bis Sfnd im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (2 Lightshow) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENÜ-Taste erneut drücken.

Blackout

Blackout: Wird kein DMX-Signal erkannt, geht das Gerät in Blackout und wartet auf das DMX-Signal.

Kein Blackout: Wird kein DMX-Signal erkannt, schaltet das Gerät automatisch auf Einzelbetrieb um.

• MENÜ-Taste drücken, bis bLid im Display erscheint.
• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Blackout ein) oder (kein Blackout) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung die MENU-Taste erneut drücken.

Schwenkumkehrung

Normal: Schwenkbewegung ist nicht umgekehrt.

Schwenkumkehrung: Schwenkbewegung ist umgekehrt.

• MENU-Taste drücken, bis Pan im Display angezeigt wird.
• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken. Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Schwenkumkehrung) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung die MENU-Taste erneut drücken.

Neigungsumkehrung

Normal: Neigungsbewegung ist nicht umgekehrt.

Neigungsumkehrung: Neigungsbewegung ist umgekehrt.

• MENÜ-Taste drücken, bis TIL im Display erscheint.
• Dann EINGABE (ENTER) drücken und das Display beginnt zu blinken.
• Mit AUFWÄRTS und ABWÄRTS (Normal) oder (Neigung Umkehrung) einstellen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

LED Display

Display an: Display ist ständig eingeschaltet.

Display aus: Display ist ausgeschaltet, wenn nicht in Benutzung.

• MENU-Taste drücken bis LEDs im Display erscheinen.
• Dann EINGABE (ENTER) drücken und Display beginnt zu blinken.
• Mit ABWÄRTS und AUFWÄRTS (Display ständig eingeschaltet) oder OFF (Display ausgeschaltet, wenn nicht in Benutzung) auswählen.
• Sobald die richtige Adresse im Display angezeigt wird, mit EINGABE (ENTER) speichern (anderenfalls nach 8 Sekunden Rückkehr zu den Hauptfunktionen ohne Änderung).

Zur Rückkehr zu den Funktionen ohne Veränderung MENU-Taste erneut drücken.

Display Umkehrung

Display Normal: Display ist lesbar, wenn Gerät auf dem Boden installiert ist.

Display-Umkehrung: Display ist lesbar, wenn das Gerät auf dem Kopf stehend installiert ist.

• MENU-Taste drücken, bis iDSP im Display blinkt (Normal Display).
• Mit EINGABE (ENTER) zur Betriebsart dSP (Display-Umkehrung) umschalten. Die Einstellung wird nach 8 Sekunden automatisch gespeichert oder EINGABE (ENTER) erneut drücken, um zu dSP (Normal Display) zurückzukehren.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Selbsttest

Zur Aktivierung des eingebauten Selbsttest-Programms, das alle Möglichkeiten des Geräts anzeigt.

• MENU-Taste drücken, bis Close im Display blinkt.
• Mit EINGABE (ENTER) Selbsttest starten.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Anzeige der Temperatur im Beleuchtungskörper

• Drücken Sie MENU, bis EPN im Display blinkt.
• Mit ENTER wird die Umgebungstemperatur des Beleuchtungskörpers im Display angezeigt.
• Rückkehr zu den Funktionen mit erneutem Tastendruck auf MENU.

Stundenzähler

Zur Anzeige der Arbeitsstunden des Geräts.

• MENU-Taste drücken, bis FHR im Display blinkt.
• Mit EINGABE (ENTER) die Arbeitsstunden im Display anzeigen.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken.

Lamp Display

ON/OFF schalten des Beleuchtungskörpers, damit die Lampe durch den Lüfter vor Transport heruntergekühlt werden kann.

• Drücken Sie MENU, bis LAnP im Display blinkt.
• Mit ENTER beginnt das Display zu blinken.
• Mit DOWN und UP wählen Sie (Lampe on) oder (Lampe off) Modus.
• Nach der Modusauswahl drücken Sie ENTER zur Einstellung (oder zur automatischen Rückkehr zu den Hauptfunktionen, wenn keine Eingabe innerhalb 8 Sekunden).
• Rückkehr zu den Funktionen ohne Veränderung mit erneutem Tastendruck auf MENU.

Zurückstellung

Zur erzwungenen Rückstellung des Geräts.

• MENU-Taste drücken, bis -5E im Display blinkt.
• Mit EINGABE (ENTER) alle Einstellungen in die Standardeinstellungen zurücksetzen.
• Zur Rückkehr zu den Funktionen MENU-Taste drücken. Bitte lesen Sie auch im Kapitel DMX-Kanal-Konfiguration über Rückstellung in DMX nach.

• Halten Sie MENU für mindestens 5 Sekunden gedrückt, um den Offsetmodus aufzurufen.
• Nun können Sie die Home-Position (das ist die Nullstellung) einstellen. Die Funktionen sind nachstehend erklärt:

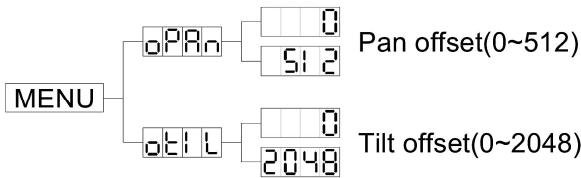

Pan-Offset

• Halten Sie MENU für mindestens 5 Sekunden gedrückt, um den Offsetmodus zu aktivieren.
• Drücken Sie DOWN und UP, bis [OPR] im Display angezeigt wird.
• Drücken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die Pan-Home-Position ein.
• Nach Auswahl der Position drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung zurück, indem Sie MENU drücken. Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

Tilt-Offset

• Halten Sie MENU für mindestens 5 Sekunden gedrückt, um den Offsetmodus zu aktivieren.
• Drücken Sie DOWN und UP, bis [tilt] im Display angezeigt wird.
• Drücken Sie ENTER, bis das Display blinkt.
• Mit DOWN und UP stellen Sie die Tilt-Home-Position ein.
• Nach Auswahl der Position drücken Sie ENTER zur Einstellung ODER kehren automatisch zu den Offsetfunktionen ohne Veränderung zurück, indem Sie MENU drücken. Zur Rückkehr zu den Hauptfunktionen ohne Veränderung 8 Sekunden abwarten.

ANSCHLUSS DES GERÄTS MIT DMX

Das DMX-Protokoll ist ein weltweit verbreitetes Hochgeschwindigkeitssignal zur Steuerung von intelligenten Beleuchtungsanlagen. DMX-Controller und ähnliche Lichteffekte müssen mit einem hochwertigen XLR-M/F-ausgeglichenen Kabel (z.B. BriteQ ref. 7-0063) in Reihe geschaltet sein. Zur Verhinderung von unerwünschten Effekten durch Störungen muss ein 90 Ω bis 120 Ω Endwiderstand verwendet werden. Niemals Y-Splitter-Kabel verwenden, das funktioniert einfach nicht!

Jeder Lichteffekt in der Reihenschaltung besitzt seine eigene Startadresse, so dass sie das Kommando vom Controller auch erreichen und dekodiert werden können.

EINSTELLEN DER RICHTIGEN STARTADRESSE:

Bitte im vorherigen Kapitel (DMX-512 Adresse einstellen) nachlesen, wie die Startadresse eingestellt wird. Die Startadresse jedes einzelnen Geräts ist ausgesprochen wichtig. Unglücklicherweise ist es unmöglich, Ihnen in dieser Bedienungsanleitung zu erläutern, welche Startadresse Sie einzustellen haben. Das hängt vollständig von dem verwendeten Controller ab... Also, bitte lesen Sie in der Bedienungsanleitung Ihres DMX-Controllers nach, wie die Startadresse einzustellen ist.

i) Für DMX-Reset setzen Sie den DMX-Wert von CH-8 und CH-16 auf 255.

8-Kanal-Modus

DMX-512 Configuration
Channel 1	Channel2	Channel3	Channel 4	Channel 5	Channel 6	Channel 7	Channel 8
Pan	Tilt	Shutter	Effect Wheel	Color	CYM Color Mix	Dimmer	CMY Speed
540° 270° 270° 0°	248-255 Open 240-247 239 Fast shutter 135° 0°	240-255 Frost 033-239 Beam Shape Rotation 016 Slow shutter 008-015 Open 000-007 Blackout	248-255 247 Fast loop Loop 128 Slow loop 109-127 Purple 091-108 Light blue 073-090 Green 055-072 Orange 037-054 Yellow 019-038 Red 000-015 Open	255 248 247 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 247 248 248 247 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 247 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 247 248 247 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 247 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 248 247 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 248 247 248 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 249 249 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 249 249 249 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 249 249 249 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 247 247 247 247 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 248 248 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 248 248 248 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 249 249 249 249 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 248 248 248 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 247 247 247 247 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 247 247 247 247 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 249 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 249 249 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 249 249 249 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 249 249 249 249 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 248 248 248 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 249 249 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 249 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 249 249 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 248 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 248 249 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 248 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 248 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 249 248 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 249 248 248 248 249 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 248 249 249 249 248 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 247 248 249 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 251 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 255 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 250 256

BEDIENUNG DES GERÄTS

Bei jeder Einschaltung wird auf dem Display 250U angezeigt und ähnliche Motoren begeben sich in Ausgangsstellung. Für etwa 20 Sekunden hören Sie ein Betriebsgeräusch. Danach ist das Gerät betriebsbereit und kann DMX-Signale empfangen oder die eingebauten Programme abspielen.

Sie können das Gerät auf 3 verschiedene Weisen bedienen:

Als Haupt-/Untergerät mit eingebauten, vorprogrammierten Funktionen, mit Easy Controller, mit Universal-DMX-Controller, mit iLead-Controller (250W im 8-Kanal-Modus).

ALS HAUPT-/UNTERGERÄT MIT EINGEBAUTEN, VORPROGRAMMIERTEN FUNKTIONEN:

Auswahl dieser Funktion, falls Sie eine unverzügliche Show ablaufen lassen wollen. Durch Verbindung der Geräte in Haupt-/Untergeräte steuert das erste Gerät die nachfolgenden Geräte und erzeugt eine automatische, tongesteuerte, synchronisierte Lightshow. Am DMX-Eingang ist nichts angeschlossen, die Master-LED ist ständig an und die Sound-LED blinkt synchron mit der Musik.

Wichtiger Hinweis! Diese Funktion arbeitet nur, wenn die Betriebsart Blackout im Menü des Hauptgeräts AUSgeschaltet ist, anderenfalls passiert gar nichts! Mehr dazu lesen Sie im Kapitel „Hauptmenü" nach.

• HAUPTGERÄT hat 2 eingebaute Shows: Sie können (Show 1), (Show 2), (Show 3) oder (Show 4) direkt im Menü des Hauptgeräts auswählen.
• UNTERGERÄTE haben 2 Betriebsoptionen: Die weiteren Geräte sind auf Betriebsart Untergeräte eingestellt (Untergerät-LED ist ständig an). Um eine großartige Lightshow zu kreieren, können Sie Kontrastbewegungen einfügen (Schwenk/Neigung des Untergeräts ist umgekehrt) → im Menü der

Untergeräte zu Option 5 und gehen und auswählen:

Normal-Untergerät: Untergerät arbeitet synchron mit Hauptgerät. Lightshow: Untergerät arbeitet umgekehrt vom Hauptgerät.

Bei Verwendung in Betriebsart Haupt-/Untergerät empfehlen wir dringend die Verwendung unseres CA-8 „Easy Controller". Dessen Controller einfach an der 1/4" Buchse des Hauptgeräts anschließen und dann folgende Funktionen steuern:

Stand-by	Blackout des Geräts
Funktion	Strobe 1.Gobo / Color sync. strobe 2.Sync. strobe 3.Two-light strobe	X/Y bewegte Show Modusauswahl (Show 1 ~ Show 4)	Farbwechsel	X/Y Bewegungseinstellung 1.Panposition 2.Tiltposition Erst Master einstellen, dann Slaveposition einstellen.
Modus	Sound 1 (LED off)	Sound 2 (LED blinkt normal)	Langsam/Sound 3 (LED on)	Position/Latch (LED blinkt schnell)

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzstecker ziehen und warten, bis es sich abgekühlt hat.

Während der Wartung sind folgende Punkte ganz besonders zu beachten:

• Sämtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehängte Decken) dürfen keine Anzeichen von Verformung zeigen.
• Ist die Optik sichtbar beschädigt (Sprünge oder tiefe Kratzer), dann müssen die entsprechenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschlitze monatlich gereinigt werden.
• Gerät innen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.
• Reinigung der inneren und äußeren optischen Linsen und/oder Spiegel muss in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungsintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen.
• Mit weichem Tuch und gewöhnlichem Glasreiniger säubern.
• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage säubern.

Achtung: Wir empfehlen dringend, die Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführen zu lassen!

TECHNISCHE EINZELHEITEN

Netzspannung:	AC 230V, 50Hz
Sicherung:	10 A/250V
Klangregler:	Eingebautes Mikrofon
Pan/Tilt:	540°/270° mit automatischer Korrektur
Abstrahlwinkel:	16-26°
DMX Anschüsse:	3-pin XLR Stecker/Buchse
Lichtquelle	MSD 250/2
Abmessungen:	428 x 369 x 481 mm
Gewicht:	24,2 kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieses Benutzerhandbuchs von unserer Website herunterladen: www.beglec.com
