CFPWD15N - Machine à laver FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laveuse à chargement frontal
Marque	Frigidaire
Modèle	CFPWD15N
Capacité de lavage	4,5 pi³ (127 L)
Vitesse d'essorage maximale	1200 tr/min
Nombre de programmes	12 cycles
Alimentation électrique	120 V, 60 Hz, 15 A
Consommation énergétique annuelle	Environ 295 kWh/an
Consommation d'eau par cycle	Environ 45 L (12 gal)
Dimensions (H × L × P)	96,5 × 68,6 × 76,2 cm (38 × 27 × 30 po)
Poids net	Environ 82 kg (180 lb)
Niveau sonore (lavage/essorage)	55/72 dB
Matériau du tambour	Acier inoxydable
Fonctions spéciales	Départ différé, option vapeur, verrouillage enfant
Compatibilité socle	Socle de 38 cm (15 po) en option
Garantie pièces mécaniques	1 an
Pays de fabrication	États-Unis
Classe énergétique	A+++ (selon normes UE)

FOIRE AUX QUESTIONS - CFPWD15N FRIGIDAIRE

Comment installer le socle sous la laveuse ?

Suivez les instructions fournies avec le socle. Placez le socle à niveau, fixez les supports avant et arrière, puis inclinez la laveuse sur le socle en alignant les trous de montage. Ne pas utiliser le tiroir à détergent comme point de levage.

Quelle est la capacité maximale du tiroir du socle ?

Le poids total dans un tiroir fermé ou la combinaison du poids dans et sur le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

Comment mettre à niveau le socle ?

Ajustez chaque pied de mise à niveau du socle, puis vérifiez la stabilité en balançant le socle d'un coin à l'autre. Serrez les contre-écrous une fois le socle de niveau et stable.

Puis-je superposer une sécheuse sur une laveuse déjà installée sur un socle ?

Non, il est interdit de superposer une sécheuse sur une laveuse déjà installée sur un socle. Le socle est conçu pour un électroménager unique.

Quels outils sont nécessaires pour installer le socle ?

Vous aurez besoin d'une clé à molette, d'une clé polygonale de 9/16 po (14 mm) et d'un niveau de charpentier. Une clé universelle optionnelle peut être utilisée.

Que faire si la laveuse ou la sécheuse est déjà installée ?

Débranchez l'alimentation électrique, coupez l'eau si c'est une laveuse, retirez les tuyaux et conduits, puis réinstallez les supports d'expédition pour déplacer l'appareil.

Comment fixer les supports arrière sur le socle ?

Les supports arrière ont des languettes marquées A et B. Disposez-les selon le type d'électroménager et le style de panneau latéral, puis fixez-les avec deux vis chacun dans les fentes appropriées.

Y a-t-il une garantie sur le socle ?

Oui, le socle bénéficie d'une garantie complète d'un an sur les pièces mécaniques, à condition d'être installé avec un électroménager compatible et utilisé conformément aux instructions.

Comment entretenir le socle ?

Nettoyez le socle avec un chiffon humide et un détergent doux. Évitez les produits abrasifs. Vérifiez périodiquement la stabilité et le niveau.

Où trouver les pièces de rechange pour le socle ?

Les pièces de rechange sont disponibles chez le revendeur auprès duquel le socle a été acheté. Consultez également le guide d'utilisation et d'entretien de votre laveuse ou sécheuse.

MODE D'EMPLOI CFPWD15N FRIGIDAIRE

Instructions d'installation

Socle de 38 cm (15 po)

A 2 supports avant. B 2 supports arrière.

Le poids total DANS un tiroir fermé ou une com

combination du poids DANS et SUR le tiroir ouvert ne doit pas excéder 29,5 kg (65 lb).

Important

Clé universelle optionnelle (en vente chez le détaillant)

Clé universelle optionnelle (disponible chez votre distributeur local)

OR OU O

Llaveajustable

Clé à molette

Clé à molette

Llaveajustable

OR OU O

Clé polygonale de 9/16 po ou de 14 mm

Niveau de charpentier

Niveau de charpentier

• Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut causer des blessures, voir la mort.
• Une installation inappropriée du système de ventilation de la séchuse peut causer des blessures ou des dommages matériels.
• Pour éviter les blessures au dos ou d'autres types de blessures, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la sécheuse.
• Ne superposez pas une sécheuse sur une laveuse déjà installée sur un socle.

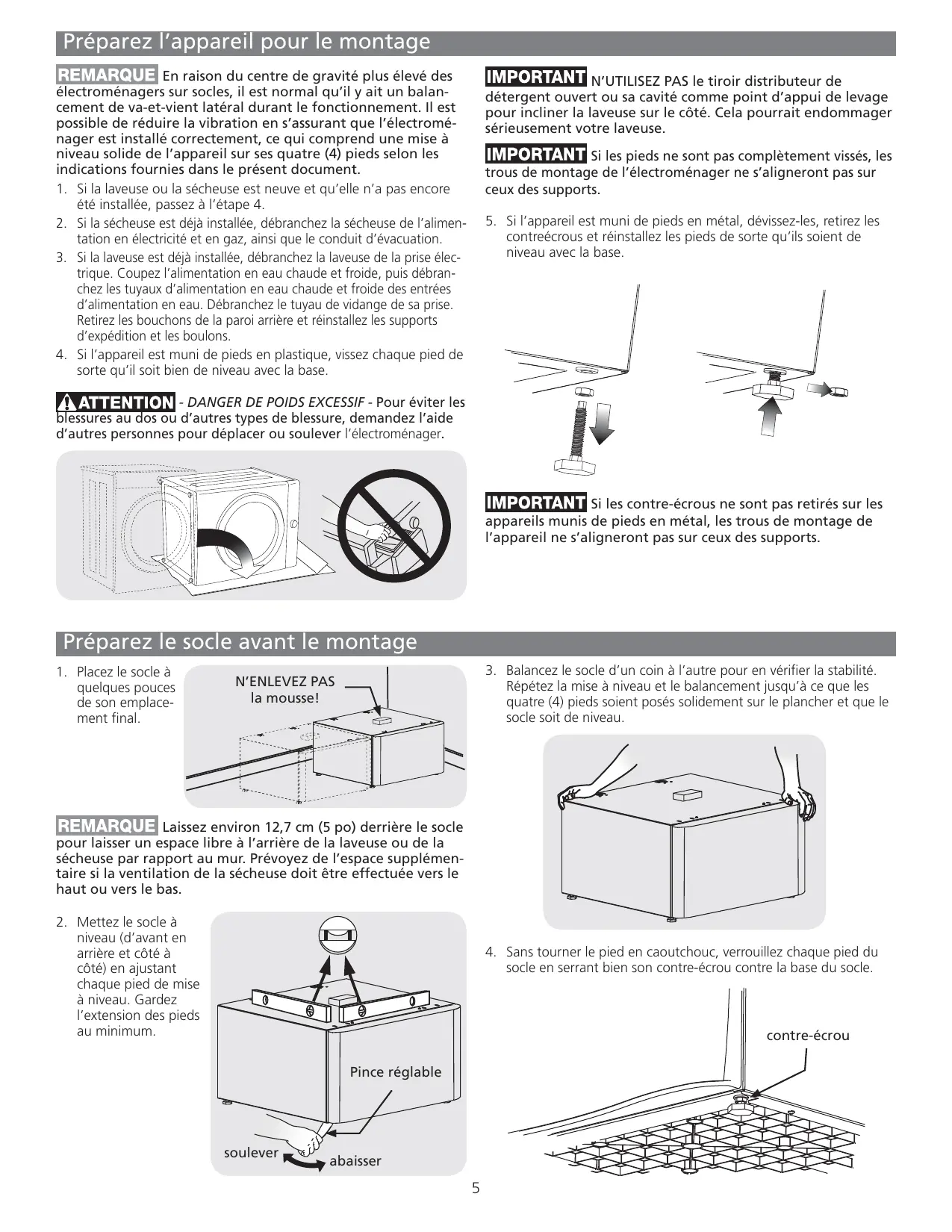

Préparez l'appareil pour le montage

REMARQUE En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient léger durant le fonctionnement. Il est possible de réduire la vibration en s'assurant que l'électroménager est installé correctement, ce qui comprend une mise à niveau solide de l'appareil sur ses quatre (4) pieds selon les indications fournies dans le présent document.

1. Si la laveuse ou la séchuse est neuve et qu'elle n'a pas encore été installée, passez à l'étape 4.
2. Si la séchuse est déjà installée, débranche la séchuse de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation.
3. Si la laveuse est déjà installée, débranche la laveuse de la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranche les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise. Retirez les bouchons de la paroi arrêtée et réinstallés les supports d'expédition et les boulons.
4. Si l'appareil est muni de pieds en plastique, vissez chaque pied de sorte qu'il soit bien de niveau avec la base.

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

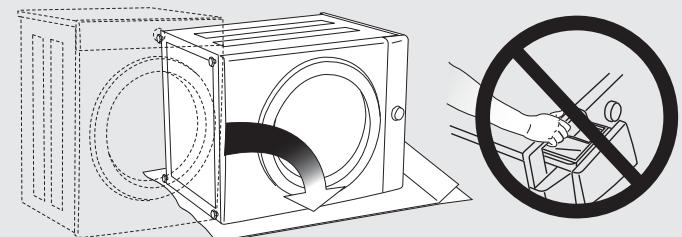

IMPORTANT N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour incliner la laveuse sur le côté. Cela pourrait endommager sérieusement votre laveuse.

IMPORTANT Si les pieds ne sont pas complètement visés, les trous de montage de l'électroménager ne s'aligneront pas sur leurs supports.

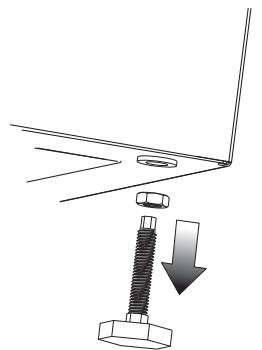

1. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les contre-écrous et réinstallez les pieds de sorte qu'ils soient de niveau avec la base.

IMPORTANT Si les contre-écrous ne sont pas retirés sur les appareils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

Préparez le socle avant le montage

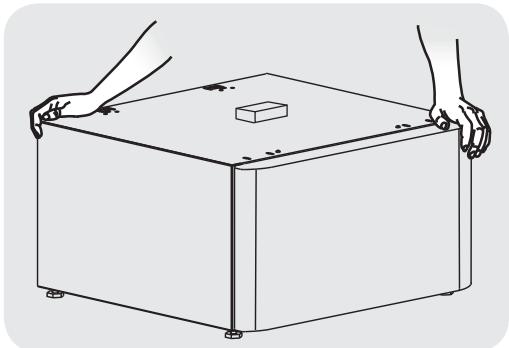

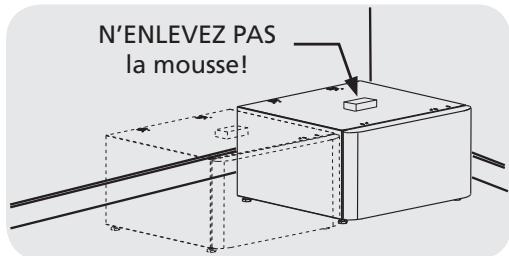

1. Placez le socle à quelques pouces de son emplacement final.

REMARQUE Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la séchuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la séchuse doit être effectuée vers le haut ou vers le bas.

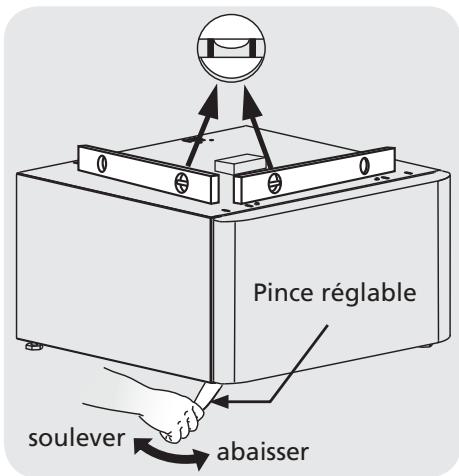

1. Mettez le socle à niveau (de avant en arrière et côte à côte) en ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

1. Balancelz le socle d'un coin à l'autre pour en vérifier la stabilité. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

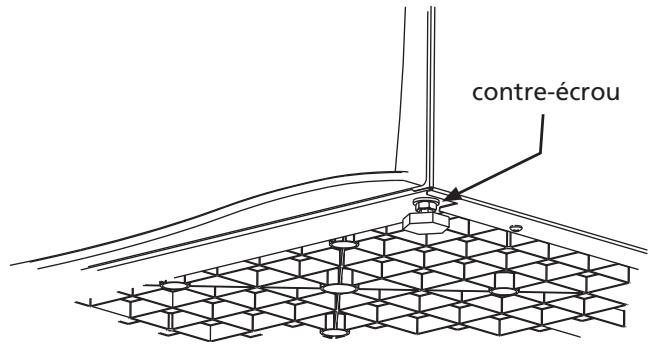

1. Sans tourner le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

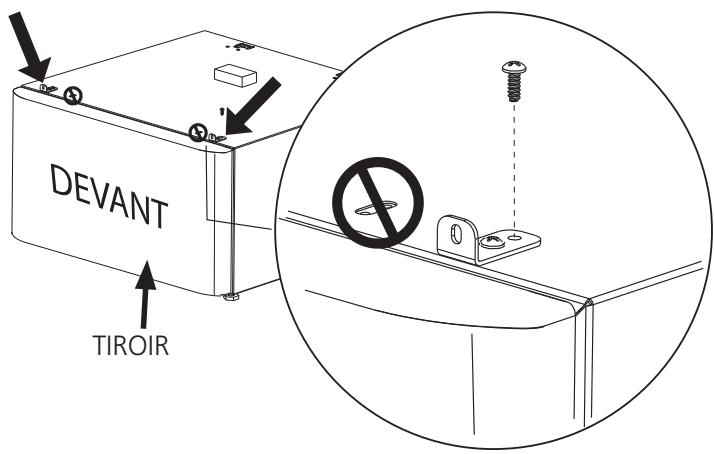

1. Fixez chaque attache avant avec 2 vis à l'ensemble du trough le plus à l'extérieur.

Fixez les supports de montage arrêté

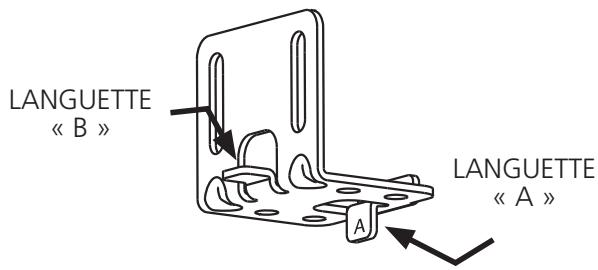

• Chaque support arrière est doté de languettes marquées « A » et « B »

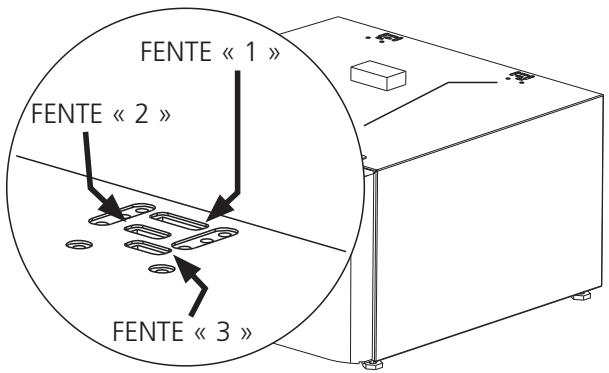

• Chaque socle est doté de fentes à l'arrière, marquées « 1 », « 2 » et « 3 ».

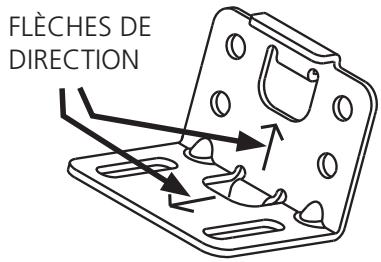

• Chaque support présente également deux flèches qui indiquent la direction du montage sur le socle.

1. Déterminez votre type d'électroménager (laveuse ou sécheuse) et le style de panneau latéral en vous reportant aux colonnes 1 et 2 du tableau ci-dessous.
2. Disposez les supports arrêtés en fonction de votre modèle (reportez-vous à la colonne 3).
3. Fixez chaque support à l'aide de 2 vis, en les faisant passer dans les trous alignés sur le socle.

1 - Électroménager	2 - Style du panneau létal de votre électroménager	3 - Disposition du support arrière
SÉCHEUSE	3 enforces sur le côté	• Supports arrière du nécessaire VERT • Languette A dans • Fente 1 • Flèche pointant vers l'arrière
SÉCHEUSE	2 enforces sur le côté et une alvée défonçable de 10,2 cm (4 po) pour la ventilation latérale	• Supports arrière du nécessaire VERT • Languette B dans • Fente 3 • Flèche pointant vers l'avant
LAVEUSE	3 enforces sur le côté	• Supports arrière du nécessaire VERT • Languette A dans • Fente 2 • Flèche pointant vers l'arrière
LAVEUSE	3 enforces sur le côté de format « IOI »	• Supports arrière du nécessaire VERT • Languette A dans • Fente 1 • Flèche pointant vers l'avant

Fixez le socle à l'électroménager

1. Inclinez le socle sur le côté en fonction de l'orientation prévue pour l'électroménager.
2. Glissez le socle sous l'électroménager et alignez les trous des supports de montage avec les trous dans la base de l'électroménager.

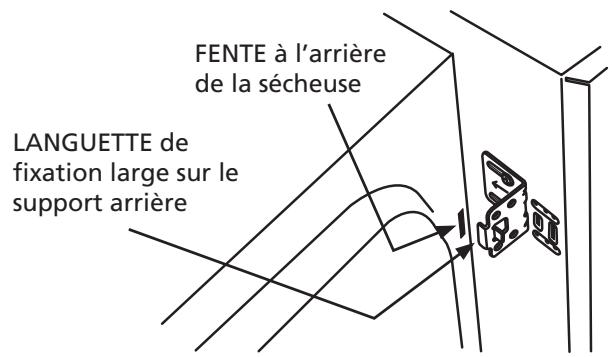

REMARQUE Instructions spéciales pour le montage d'une séchuse dotée d'un panneau avec 2 renforts sur le côté et une alvéole déferrable de 10,2 cm (4 po) (voir l'image ci-contre).

• Le support arrière est fixé à la séchuse en insérant les languettes larges dans les fentes situées à l'arrête de la séchuse.

• Insérez les languettes de fixation du support arrière dans les fentes de la séchuse avant d'aligner le support avant avec les fentes de la base de la séchuse.
• Continue l'installation en suivant les instructions ci-dessous concernant la fixation du support avant à la base de la séchuse.

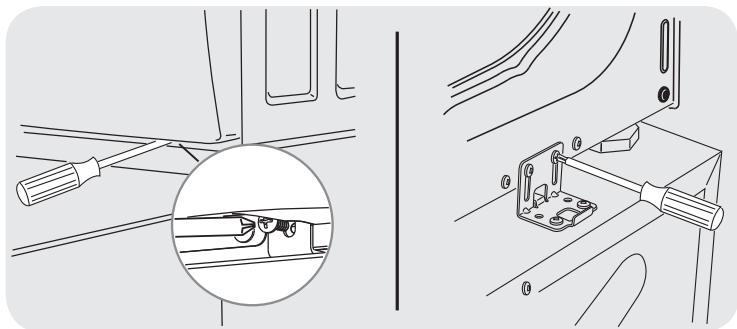

• Fixez les supports avant et arrière à la base de l'électroménager en install

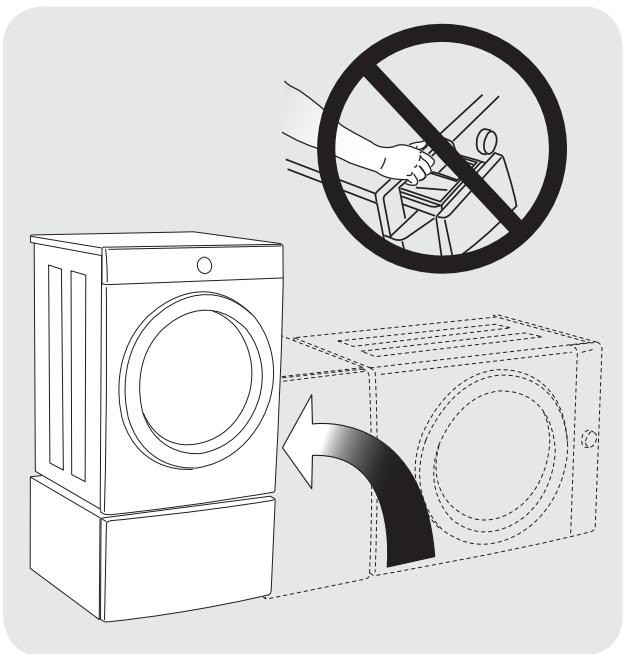

• Obtenez de l'aide pour replacer l'électroménager et le socle en position debout.

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever l'électroménager.

IMPORTANT N'UTILISEZ PAS le tiroir distributeur de détergent ouvert ou sa cavité comme point d'appui de levage pour replacer la laveuse en position debout. Cela pourrait endommager sérieusement votre laveuse. 5. Après avoir replaced l'électroménager en position debout, desserrez chaque vis de montage dans la base de l'électroménager. Laissez l'électroménager reposer dans les supports, puis serrez de nouveau chaque vis de montage.

Laveuse sur socle :

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la laveuse pour obtenir des instructions d'installation détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

Sècheuse sur socle :

1. Glissez l'électroménager/le socle en place.
2. Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.
3. Reportez-vous à la section Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou sécheuse indiquée (consultez le guide de l'utilisateur pour les modèles spécifiques) et utilisé conformément à l'information contenue dans le guide d'utilisation et d'entretien, les instructions d'utilisation et les instructions d'installation, le fournisseur réparera ou remplacera toute pièce mécanique représentant un vice de fabrication ou de matériel. Conservez votre reçu. La date inscrite sur le reçu détermine la période de garantie dans le cas où des pièces s’avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d’autres droits qui varient d’un État à un autre ou d’une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

Enregistrement du produit

Notez ci-dessous la date d'achat et le numéro de modulo de votre appareil.

No de modulo:

Date d'achat:

Conservez ces instructions et votre reçu pour vous y reporter ultérieurement.
