FLEXSCAN S2100 - Moniteur EIZO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD professionnel
Écran	21,3 pouces, technologie IPS
Résolution	1600 x 1200 pixels
Rapport d'aspect	4:3
Luminosité	250 cd/m²
Contraste	1000:1
Temps de réponse	16 ms
Angles de vision	178° horizontal et vertical
Connectivité	VGA, DVI-D, DisplayPort
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions (L x H x P)	460 x 410 x 210 mm
Poids	8,5 kg
Fonctions principales	Réglage de la hauteur, inclinaison, rotation
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité des pièces de rechange à vérifier auprès du fabricant
Sécurité	Conforme aux normes CE, RoHS
Informations générales	Idéal pour les professionnels, usage bureautique et graphique

FOIRE AUX QUESTIONS - FLEXSCAN S2100 EIZO

Comment régler la luminosité de l'EIZO FLEXSCAN S2100 ?

Pour régler la luminosité, accédez au menu OSD (On-Screen Display) en appuyant sur le bouton Menu, puis sélectionnez 'Luminosité' et ajustez le niveau selon vos préférences.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'écran est allumé. Si l'écran ne s'allume toujours pas, essayez de le connecter à un autre ordinateur.

Comment connecter l'EIZO FLEXSCAN S2100 à un ordinateur ?

Utilisez un câble VGA ou DVI pour connecter l'écran à votre ordinateur. Assurez-vous que les deux dispositifs sont éteints avant de les connecter.

L'image est floue, que puis-je faire ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle correspond à la résolution native de l'écran (1600 x 1200). Vous pouvez également ajuster les paramètres de netteté dans le menu OSD.

Comment effectuer un réglage de couleur sur l'EIZO FLEXSCAN S2100 ?

Accédez au menu OSD, sélectionnez 'Couleur' et ajustez les paramètres tels que 'Température de couleur' ou 'Gamma' pour obtenir le rendu souhaité.

Que faire si l'écran affiche des lignes verticales ou horizontales ?

Cela peut indiquer un problème de câble ou de connexion. Vérifiez le câble vidéo et essayez de le remplacer ou de le reconnecter. Si le problème persiste, testez l'écran avec un autre ordinateur.

Comment restaurer les paramètres d'usine ?

Accédez au menu OSD, sélectionnez 'Réglages', puis choisissez 'Restaurer les paramètres d'usine'. Confirmez votre choix pour réinitialiser tous les paramètres.

L'écran s'éteint tout seul, que faire ?

Cela peut être dû à un problème de surchauffe ou à un économiseur d'écran activé. Vérifiez les paramètres d'alimentation de votre ordinateur et assurez-vous que l'écran est bien ventilé.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs.

L'écran ne reconnaît pas la source vidéo, que faire ?

Assurez-vous que la source vidéo est allumée et correctement connectée. Essayez de changer de port ou de câble, et vérifiez les paramètres d'entrée dans le menu OSD.

MODE D'EMPLOI FLEXSCAN S2100 EIZO

Manuel d'installation

Important : Veuillez lire attentivement ce manuel d'installation, ainsi que le manuel d'utilisation inclus sur le CD-ROM, pour vous familiariser avec une utilisation efficace et en toute sécurité. Veuillez conserver ce manuel pour référence ultérieure.

Le moniteur est compatible avec les résolutions suivantes.

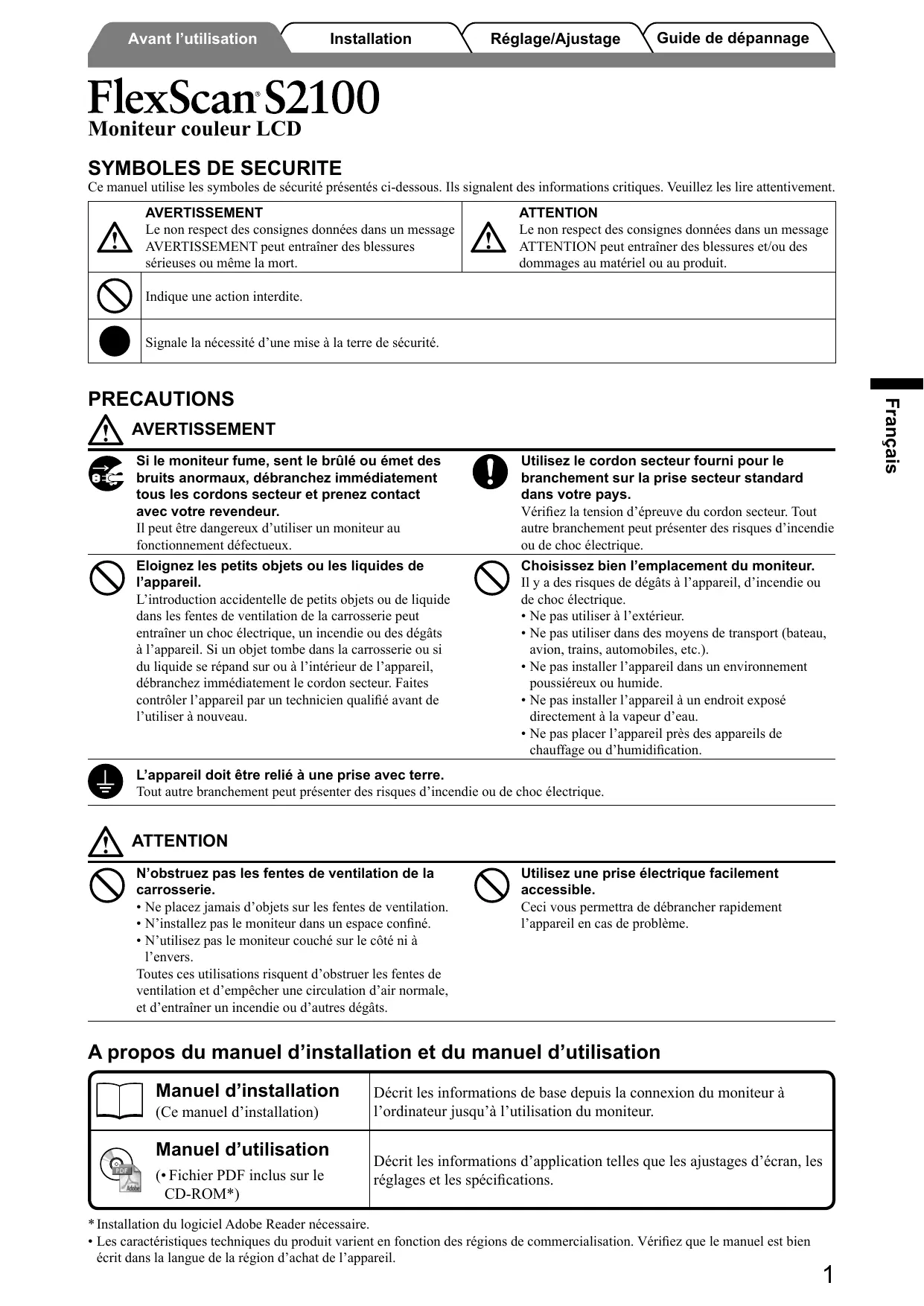

Symbols de securite

Ce manuel utilise les symboles de sécurité présents ci-dessous. Ils signalent des informations critiques. Veuillez les lire attentivement.

AVERTISSEMENT Le non respect des consignes données dans un message AVERTISSEMENT peut entraîner des blessures sérieuses ou même la mort.	ATTENTION Le non respect des consignes données dans un message ATTENTION peut entraîner des blessures et/ou des dommages au matériel ou au produit.
Indique une action interdite.
Signale la nécessité d'une mise à la terre de sécurité.

Avertissement

Si le moniteur fume, sent le brûlé ou émet des bruits anormaux, débranchez immédiatement tous les cordon secteur et prenez contact avec votre revendeur.

Il peut être dangereux d'utiliser un moniteur au fonctionnement défectueux.

Utilisez le cordon secteur fourni pour le branchement sur la prise secteur standard dans votre pays.

Vérifiez la tension d’épreuve du cordon secteur. Tout autre branchement peut partager des risques d’incendie ou de choc électrique.

Éloignez les petits objets ou les liquides de l'appareil.

L'introduction accidentelle de petits objets ou de liquides dans les fentes de ventilation de la carrosserie peut entraîner un choc électrique, un incendie ou des dégâts à l'appareil. Si un objet tombe dans la carrosserie ou si du liquide se répand sur ou à l'intérieur de l'appareil, débranchez immédiatement le cordon secteur. Faites contrôler l'appareil par un technicien qualifié avant de l'utiliser à nouveau.

Choisissez bien l'emplacement du moniteur.

Il y a des risques de dégâts à l'appareil, d'incendie ou de choc électrique.

• Ne pas utiliser à l'extérieur.
• Ne pas utiliser dans des moyens de transport (bateau, avion, trains, automobiles, etc.).
• Ne pas installer l'appareil dans un environnement poussièreux ou humide.
• Ne pas installer l'appareil à un endroit exposé directement à la vapeur d'eau.
• Ne pas placer l'appareil près des appareils de chauffage ou d'humidification.

L'appareil doit être relié à une prise avec terre.

Tout autre branchement peut présenter des risques d'incendie ou de choc électrique.

Attention

N'obstruez pas les fentes de ventilation de la carrosserie.

• Ne placez jamais d'objets sur les fentes de ventilation.
• N'installez pas le moniteur dans un espace confiné. N'utilisez pas le moniteur couché sur le côté ni à l'envers.

Toutes ces utilisations risquent d'obstruer les fentes de ventilation et d’empêcher une circulation d'air normale, et d’entraîner un incendie ou d'autres dégâts.

Utilisez une prise électrique facilement accessible.

Ceci vous permettra de débrancher rapidement l'appareil en cas de problème.

À propos du manuel d'installation et du manuel d'utilisation

Manuel d'installation (Ce manuel d'installation)	Décrit les informations de base depuis la connexion du monitér à l'ordinateur jusqu'à l'utilisation du monitér.
Manuel d'utilisation (• Fichier PDF inclus sur le CD-ROM*)	Décrit les informations d'application telles que les ajustages d'écran, les réglages et les spécifications.

• Installation du logiciel Adobe Reader nécessaire.
• Les caractéristiques techniques du produit varient en fonction des régions de commercialisation. Vérifiez que le manuel est bien écrit dans la langue de la région d'achat de l'appareil.

Contenu de l'emballage

Vérifiez que tous les éléments indiqués ci-dessous sont inclus dans le carton d'emballage. Contactez votre revendeur local si l'un des éléments est manquant ou abimé.

Remarque

• Veuillez conserver le carton et les matériaux d'emballage pour les réutiliser lors d'un déplacement ultérieur du moniteur.

Moniteur

Cable USB EIZO (MD-C93)

Cordon d'alimentation

Cable de signal numérique (FD-C39)

EIZOLCD Utility Disk (CD-ROM) - Manuel d'utilisation - Manuel d'installation (ce manuel) Garantie limitée Vis de montage: M4 × 12 (mm) × 4 pièces

Commandes et fonctions

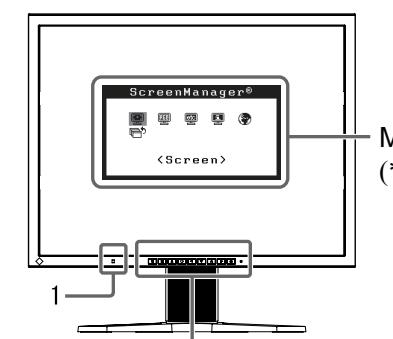

Menu Ajustage (ScreenManager)

Maintenez les parties en saillie lors de l'ouverture ou de la fermeture de l'enveloppe de câbles.

1	Capteur	Déctected la luminosité ambiente grâce à la fonction de régulation de la luminosité BrightRegulator (page 5).
2	Touché de sélection du signal d'entrée	Pour commuter les signaux d'entrée de l'affichage lors de la connexion de 2 PC au moniteur.
3	Touché Mode	La touche M vous permit de commuter le mode d'affichage (page 4).
4	Touché de réglage automatique	Pour ajuster automatiquement l'écran. (entrefee analogue uniquement)
5	Touché de validation	Pour afficher le menu Ajustage, pour sélectionner un élément de l'écran de menu et sauvegarder les valeurs ajustées.
6	Touches de commande (Gauche, Bas, Haut, Droite)	• Pour sélectionner un élément d'affustage ou augmenter/diminuer les valeurs ajustées pour des ajustages avances à l'aide du menu Ajustage (page 5). • Bouton <ou >: Pour afficher l'écran d'affustage de la luminosité (page 5).
7	Touché d'alimentation	Pourmettre sous/hors tension.
8	Voyant d'alimentation	Pour indiquer l'état de fonctionnement du moniteur. Bleu : En fonctionnement Eteint : Hors tension Jaune : Economie d'énergie
9	Fente pour le verrouillage de sécurité	Compatible avec le système de sécurité MicroSaver de Kensington.
10	Pied ajustable pour la hauteur	Pour ajuster la hauteur et l'angle de l'écran du moniteur.
11	Connecteurs de signal d'entrée	Gauche : Connecteur DVI-I /Droite : Connecteur à 15 tiges D-sub mini.
12	Port USB (montant)	Permet de raccorder le cable USB en cas d'utilisation de ScreenManager Pro for LCD (pour Windows). Consultez le manuel d'utilisation inclus sur le CD-ROM pour savoir comment utiliser ce logiciel.
13	Enveloppe de câbles	Protège les câbles du moniteur.
14	Port USB (descendant)	Permet de raccorder le monitaur à un périphérique USB.

• ScreenManager® est un alias choisi par EIZO pour le menu Ajustage. (Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur l'utilisation de ScreenManager.)

Remarque

• Lors du remplacement du moniteur actuel par un moniteur S2100, veillez à modifier la résolution et la fréquence verticale du PC conformément aux réglages du S2100 indiqués dans le tableau des résolutions (verso de la couverture) avant de connecter le PC.
• Pour connecter deux PC au moniteur, consultez le Manuel d'utilisateur inclus sur le CD-ROM.

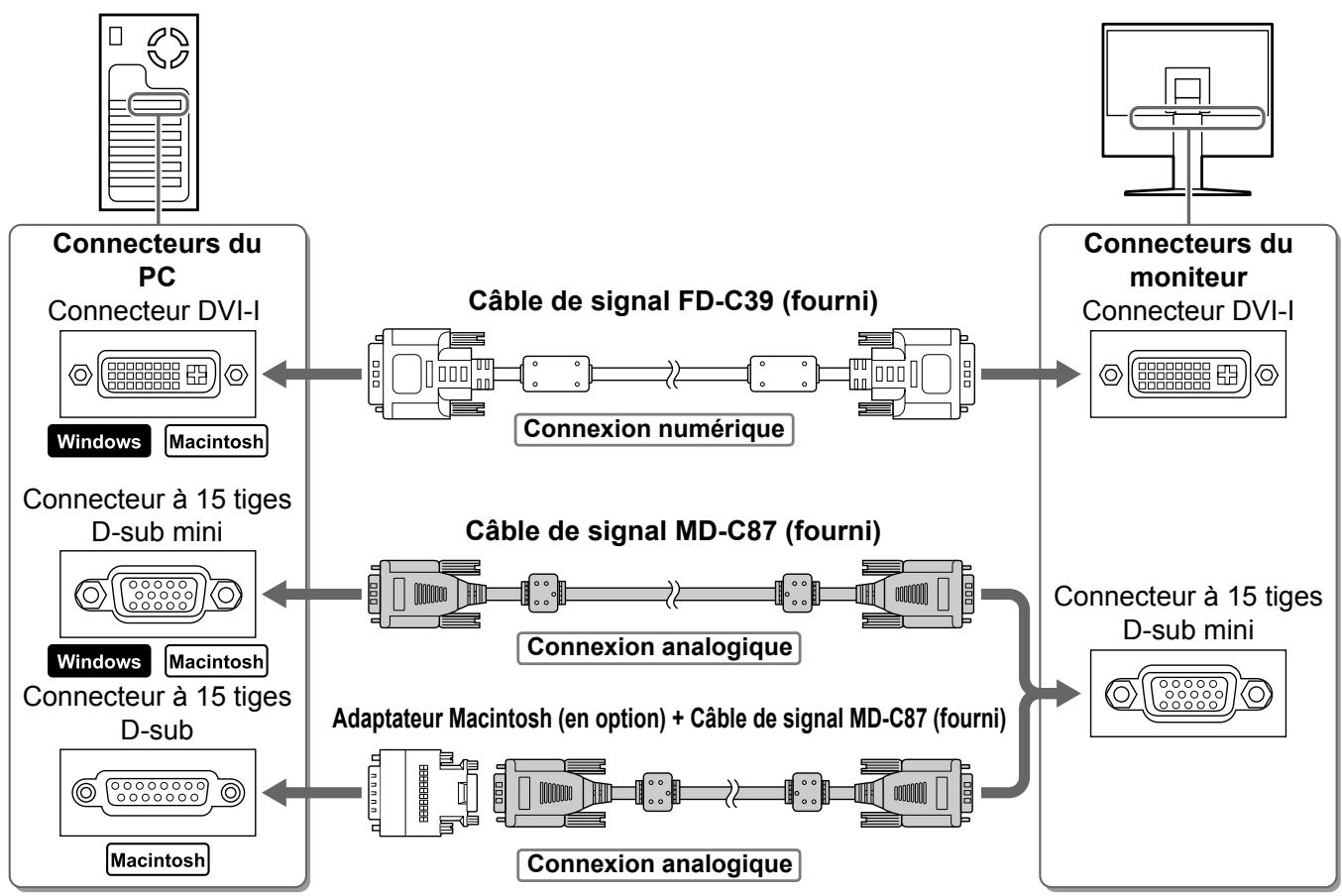

1 Vérifiez que le moniteur et le PC sont hors tension. 2 Connectez le moniteur au PC à l'aide d'un câble de signal correspondant aux connecteurs.

Une fois que les connecteurs de câble sont connectés, serrez les vis des connecteurs pour assurer le couplage.

3 Branchez le cordon d'alimentation dans une prise secteur et dans le connecteur d'alimentation du moniteur.

Ajustage de la hauteur et de l'angle de l'écran

Pour permettre d'ajuster la hauteur, l'inclinaison et l'orientation de l'écran à une position agréable pour le travail.

Affichage de l'écran

1 Appuyez sur pour mettre le moniteur sous tension. 2 Mettez le PC sous tension.

Le voyant d'alimentation du moniteur s'éclaire en bleu et l'image d'écran apparait.

Lorsqu'un signal d'entrée analogue est utilisé, activez la fonction Ajustage automatique. (Consultez « Activation de la fonction Ajustage automatique » ci-dessous.)

La fonction Ajustage automatique n'est pas nécessaire à l'entrée de signaux numériques étant donné que les images s'affichent correctement en fonction des données prédéfinies du moniteur.

Attention

• Mettez le moniteur et le PC hors tension lorsqu'elles utilisez plus.
• Pour une économie d'énergie maximale, il est recommandé que le voyant d'alimentation soit éteint. L'alimentation du moniteur est coupée en débranchant le cordon d'alimentation.

Activation de la fonction ajustage automatique (entrée analogique uniquement)

Lorsque des signaux analogiques sont entrés, la fonction Ajustage automatique permet d'ajuster automatiquement l'horloge, la phase, la position de l'écran et la résolution.

Consultez le manuel d'utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur la fonction Ajustage automatique.

1. Appuyez sur A.

Un message s'affiche.

Alors que le message est affiché, appuyez à nouveau sur A.

La fonction de réglage automatique est activée et les réglages d'horloge, de phase et de position de l'écran sont effectués automatiquement.

Message

Attention

• La fonction Ajustage automatique fonctionne lorsqu'une image s'affiche complètement sur la zone d'affichage d'un écran d'un ordinateur Macintosh ou Windows. Elle ne fonctionne pas correctement lorsqu'une image ne s'affiche que sur une partie de l'écran (fenêtre de commande DOS, par exemple) ou lorsqu'un arrêté-plan noir (papier peint, etc.) est utilisé.
• La fonction Ajustage automatique peut ne pas fonctionner correctement avec certaines cartes vidéo.

Sélection du mode d'écran

FineContrast vous permet de sélectionner facilement le meilleur mode d'écran en fonction de l'application du moniteur. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur FineContrast.

Mode FineContrast

Custom (Personnaliser)	Pour ajuster les réglages selon vos préférences.
sRGB	Adapté à la comparaison des couleurs des pérophériques compatibles sRGB.
Text (Texte)	Adapté à l'affichage de textes sur traitement de texte ou feuille de calcul.
Picture (Image)	Adapté à l'affichage de photos ou d'images.
Movie (Cinéma)	Adapté à la lecture d'images animées.

1. Appuyez sur M.

Le nom du mode FineContrast apparait.

2 Alors que le nom du mode FineContrast est affiché, appuyez de nouveau sur M.

À chaque pression sur le bouton, le mode passe au mode suivant. (Consultez le tableau des modes FineContrast.)

Appuyez sur le bouton une fois le mode souhaité ajusté.

Le mode sélectionné est défini.

Nom du mode FineContrast

Ajustage de la luminosité

La luminosité de l'écran est réglée automatiquement à l'aide du capteur, situé au bas du moniteur, qui détecte l'intensité lumineuse environnante.

Lorsque vous régalez la luminosité manuellement.

Appuyez sur ou.

L'écran de réglage de la luminosité apparait.

Réglez la luminosité à l'aide de la touche ou ▷.

Appuyez sur pour augmenter la luminosité de l'écran ou sur pour la diminuer.

Appuyez sur une fois la luminosité souhaitée définie.

La luminosité spécifiée est enregistrée.

Fenêtre d'ajustage de la luminosité

Attention

• N'obstruez pas l'orifice du capteur.
• BrightRegulator règle automatiquement la luminosité de l'écran en fonction de l'intensité lumineuse environnante et du réglage manuel de la luminosité.

Réglages/ajustages avancés

Les ajustages avancés concernant l'écran ou les couleurs et différents réglages sont disponibles dans le menu Ajustage.

Consultez le manuel d'utilisation inclus sur le CD-ROM si vous désirez de plus amples détails sur chaque fonction d'ajustage.

Menu Ajustage

Les réglages et ajustages de base sont terminés. Consultez le manuel d'utilisation sur le CD-ROM si vous désirez de plus amples détails sur les Réglages/Ajustages avancés.

Si aucune image ne s'affiche sur le moniteur même après avoir utilisé les solutions suivantes, contactez votre revendeur local.

1. Vérifiez le voyant d'alimentation.

Symptôme	Etat	Cause possible et solution
Aucune image	Levoyant ne s'allume pas.	Vérifiez que le cordon d'alimentation est correctement branché. Si le problème subsiste, mettez le moniteur hors tension pendant quelques minutes, puis remettez-le sous tension.Metterez le PC sous tension.
	Levoyant s'allume en bleu.	Vérifiez le réglage de luminosité.
	Levoyant s'allume en jaune.	Changez le signal d'entrée en appuyant sur S.

2. Vérifiez le message d'erreur qui apparait à l'écran.

Ces messages s'affichent lorsque le signal d'entrée est incorrect même si le moniteur fonctionne correctement.

Symptôme	Etat	Cause possible et solution
Signal Check	Le signal d'entrée n'est pas reçu correctement. (Ce message reste affché environ 40 secondes).	Vérifiez si le PC est sous tension.
Signal 1		Vérifiez si le cable de signal est correctement connecté au PC.
No Signal		Changez le signal d'entrée en appuyant sur S.
Signal Error	La fréquence du signal est en dehors de la specifications. La fréquence de signal incorrecte est indiquée en rouge.	Passez en un mode approprié à l'aide du calculiailerable de la carte video. Consultez le manuel de la carte video pour de plus amples détails.
Signal 1
fD:165.0MHz
fH:75.0kHz
fU:60.0Hz
