BEDIENUNGSANLEITUNG FLEXSCAN S2100 EIZO

Wichtig: Lesen Sie these Installationshandbuch und das Benutzerhandbuch (auf der CD-ROM) aufmerksam durch, um sich mit der sicheren und effizienten Bedienung vertraut zu machen. Bewahren Sie these Handbuch zum späteren Nachschlagen auf.

Der Monitor unterstützt die nachfolgend aufgeführten Auflösungen.

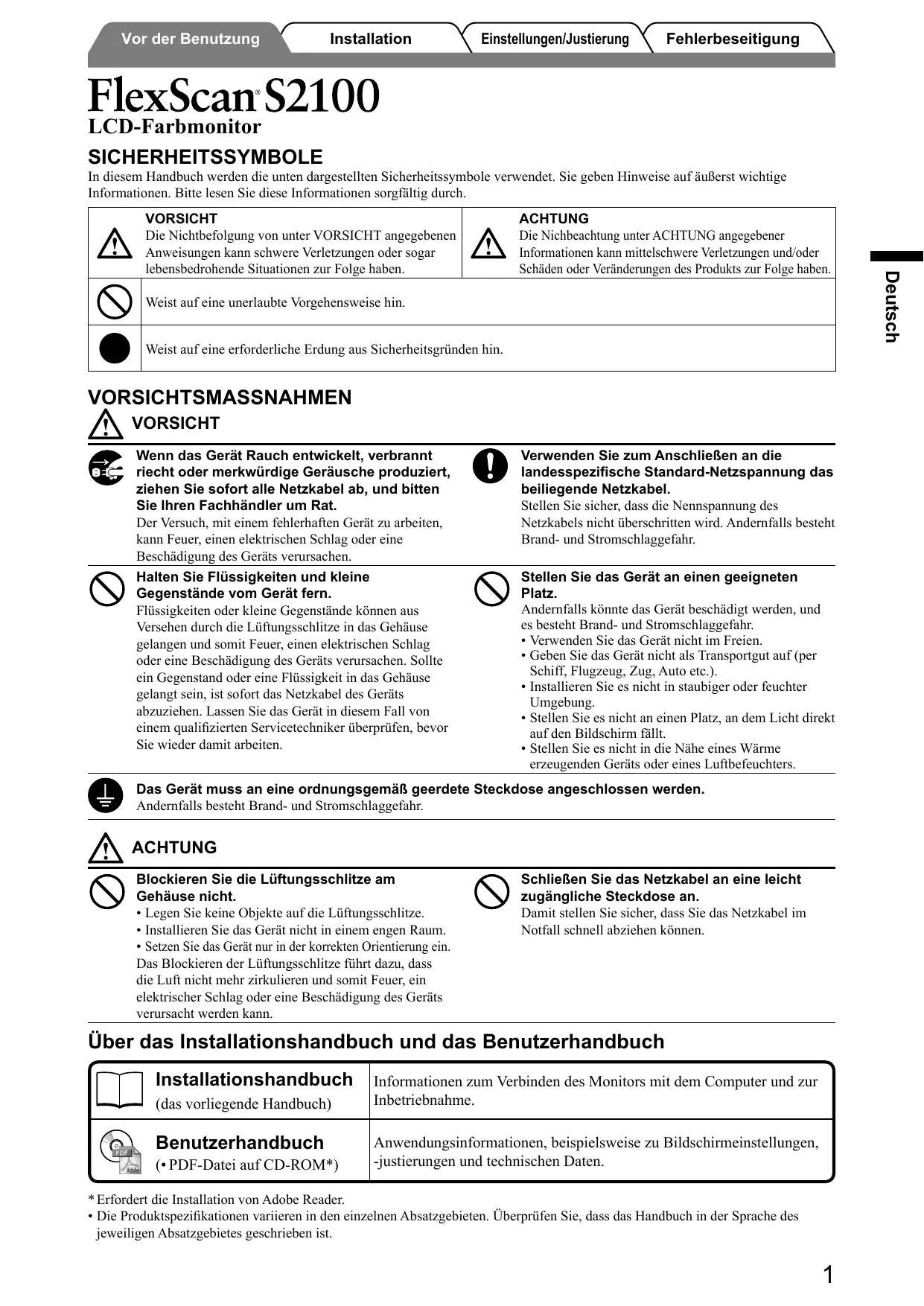

In thisem Handbuch werden die unter dargestellen Sicherheitssymbole verwendet. Sie geben Hinweise auf außerst wichtige Informationen.itte lessen Siie these Informationen sorgfaltig durch.

VORSICH Die Nichtbefolgung von unter VORSICHT angegebenen Anweisungen kann schwere Verletzungen oder)sagar lebensbedrohende Situationen zur Folge haben.		ACHTUNG Die Nichbeachtung unter ACHTUNG angegebener Informationen kann mittelschwere Verletzungen und/oder Schäden oder Veränderungen des Produkts zur Folge haben.
×	Weist auf eine unerlaubte Vorgehensweise hin.
●	Weist auf eine erforderliche Erdung aus Sicherheitsgründen hin.

VORSICHTSMASSNAHMSN

VORSICHT

Wenn das Gerät Rauch entwickelt, verbrannt riecht oder merkwürdige Gerausche produziert,ziehen Sie sofort alle Netzkabel ab, und bitten Sie ihren Fachhändler um Rat.

Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, kann Feuer, einen elektrischen Schlag oder eine Beschädigung des Geräts verursachen.

Verwenden Sie zum Anschlieben an die landesspezifische Standard-Netzspannung das beiliegende Netzkabel.

Stellen Sie sicher, dass die Nennspannung des Netzkabels nicht übersritten wird. Andernfalls besteht Brand- und Stromschlaggefahr.

Halten Sie Flüssigkeiten und keine Gegenstände vom Gerät fern.

Flüssigkeiten oder keine Gegenstände können aus Versehen durch die Lufungsschlitze in das Gehäuse gelangen und damit Feuer, einen elektrischen Schlag oder eine Beschädigung des Gerats verursachen. Sollte ein Gegenstand oder eine Flüssigkeit in das Gehäuse gelangt sein, ist einzof das Netzkabel des Gerats abzuziehen. Lassen Sie das Gerät in thisem Fall von einem qualifizierten Servicetechniker überprüfen, bevor Sie wieder damit arbeiten.

Stellen Sie das Gerät an einen geeigneten Platz.

Andernfalls konnte das Gerät beschädigt werden, und es besteht Brand- und Stromschlaggefahr.

• Verwenden Sie das Gerät nicht im Freien.
• Geben Sie das Gerät nicht als Transportgut auf (per Schiff, Flugzeug, Zug, Auto etc.).
• Installieren Sie es nicht in staubiger oder feuchter Umgebung.
• Stellen Sie es nicht an einen Platz, an dem Licht direkt auf den Bildschirm fällt.
• Stellen Sie es nicht in die Nähe eines Wärme erzeugenden Geräts oder eines Luftbefeuchters.

Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.

Andernfalls besteht Brand- und Stromschlaggefahr.

ACHTUNG

Blockieren Sie die Luftungsschlitze am Gehäuse nicht.

• Legen Sie keine Objekte auf die Luftungsschlitze.
• Installieren Sie das Gerät nicht in einem engen Raum.
• Setzen Sie das Gerät nur in der korrekten Orientierung ein. Das Blockieren der Luftungsschlitze führt dazu, dass die Luft nicht mehr zirkulieren und damit Feuer, ein elektrischer Schlag oder eine Beschädigung des Geräts verursacht werden kann.

Schlieben Sie das Netzkabel an eine leicht zugängliche Steckdose an.

Damit stellen Sie safer, dass Sie das Netzkabel im Notfall schnell abziehen konnen.

Über das Installationshandbuch und das Benutzerhandbuch

Installationshandbuch (das vorliegende Handbuch)	Informationen zum Verbinden des Monitors mit dem Computer und zur Inbetriebnahme.
Benutzerhandbuch (•PDF-Datei auf CD-ROM*)	Anwendungsinformationen, beispielsweise zu Bildschirmeinstellungen, -justierungen und technischen Daten.

*Erfordert die Installation von Adobe Reader.
Die Produktspezifikationen variieren in den einzelnen Absatzgebieten. Überprüfen Sie, dass das Handbuch in der Sprache des jeweiligen Absatzgebieten geschrieben ist.

Lieferumfang

Prufen Sie, ob sich alle der folgenden Gegenstände in der Verpackung befinden. Sollte einer der Gegenstände fehlen oder beschädigt sein, wenden Sie sich an ihren Fachhändler.

HINWEIS

• Hebien Sie die Verpackung sowie die Verpackungsmaterialien für evtl. Transporte des Monitors gut auf.

Monitor
Netzkabel
- digitales Signalkabel (FD-C39)

□ analoges Signalkabel (MD-C87)

EIZO USB-Kabel (MD-C93)

CD-ROM mit EIZOs LCD Utility Disk

Benutzerhandbuch

Installationshandbuch (das vorliegende Handbuch)
Beschränkte Garantie
Befestigungsschraube: M4 × 12 mm 4Stuck

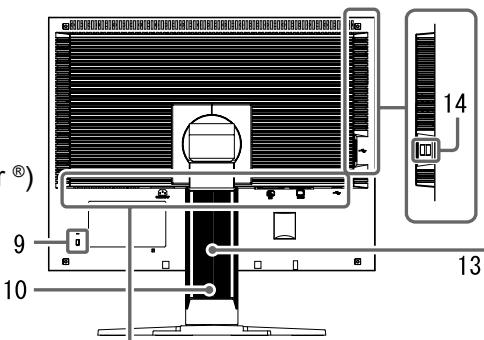

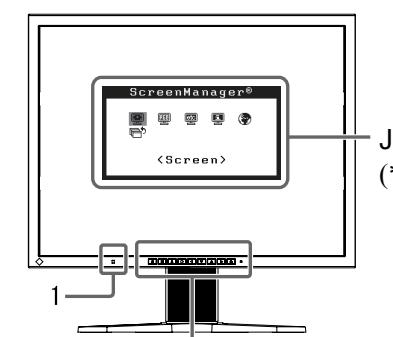

Bedienelemente und Funktionen

Justierungsmenu (*ScreenManager

Halten Sie beim Öffnen/ Schließen der Abdeckung den Projektor fest.

1	Sensor	Der Sensor erkennt die Umgebungshelligkeit. Funktion zur Helligeitsregulierung (Seite 5)
2	Eingangswahltaste	Schaltet zwischen den Signalen zweier angeschlossener Computer um.
3	Modustaste	Wechseln Sie mit der Taste M den Anzeigemodus (Seite 4).
4	Automatiktaste	Führte eine automatische Justierung des Bildschirms durch. (nur Analogeingang)
5	Eingabetaste	Zeigt das Justierungsmenü an, währt ein Element im Menübildschirm und speichert geänderte Werte.
6	Steuertasten (Links, Unter, Oben, Rechts)	• Währt ein Einstellungselement oder erhöht/reduziert justierte Werte erweiterter Einstellungen mithilfe des Justierungsmenü (Seite 5). • Taste < oder >: Zeigt den Bildschirm für die Helligeitseinstellung an (Seite 5).
7	Netzschalter	Zum Ein- und Ausschalten.
8	Betriebsanzeige	Zeigt den Betriebsstatus des Monitors an. Blau : in Betrieb Aus : Hauptstromversorgung getrennt Gelb : Energiesparmodus
9	Öffnung für Diebstahlsicherung	Kompatibel mit dem Kensington MicroSaver-Sicherheitssystem.
10	Höhenverstellbarer Fuß	Zum Einstellen der Höhe und Neigung des Bildschirms.
11	Signaleingänge	Links: DVI-I-Verbinder /Rechts: 15-poliger Mini-D-Sub-Verbinder.
12	Vorphaselteter USB-Anschluss	Anschluss des USB-Kabels bei der Verwendung von ScreenManager Pro für LCD-Software (für Windows). Informationen zur Verwendung der Software enthalten Sie der Benutzerhandbuch auf der CD-ROM.
13	Kabelabdeckung	Verdeckt die Anschlusskabel.
14	Nachgeschalteter USB-Anschluss	Verbindet den Monitor mit einem Peripheriegerät mit USB-Anschluss.

• ScreenManager® ist der Name des Justierungsmenüs von EIZO. (Informationen zur Verwendung von ScreenManager enthalten Sie dem Benutzerhandbuch auf der CD-ROM.)

Kabel anschließen

Hinweis

• Um einen bereits vorhandenen Monitor durch einen Monitor des Typs S2100 zu ersetzen, stellen Sie die PC-Einstellungen für Auflösung und vertikale Bildwiederholfrequency auf die für S2100-Monitore verfügbar baren Werte ein. Diese entnehmer Sieitte der Auflösungstabelle (Rückseite der ersten Seite), bevor Sie den Monitor anschlieben.

HINWEIS

• Lesen Sie im Benutzerhandbuch auf der CD-ROM nach, wenn Sie zwei PCs an den Monitor anschließen möchten.

1 Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind.

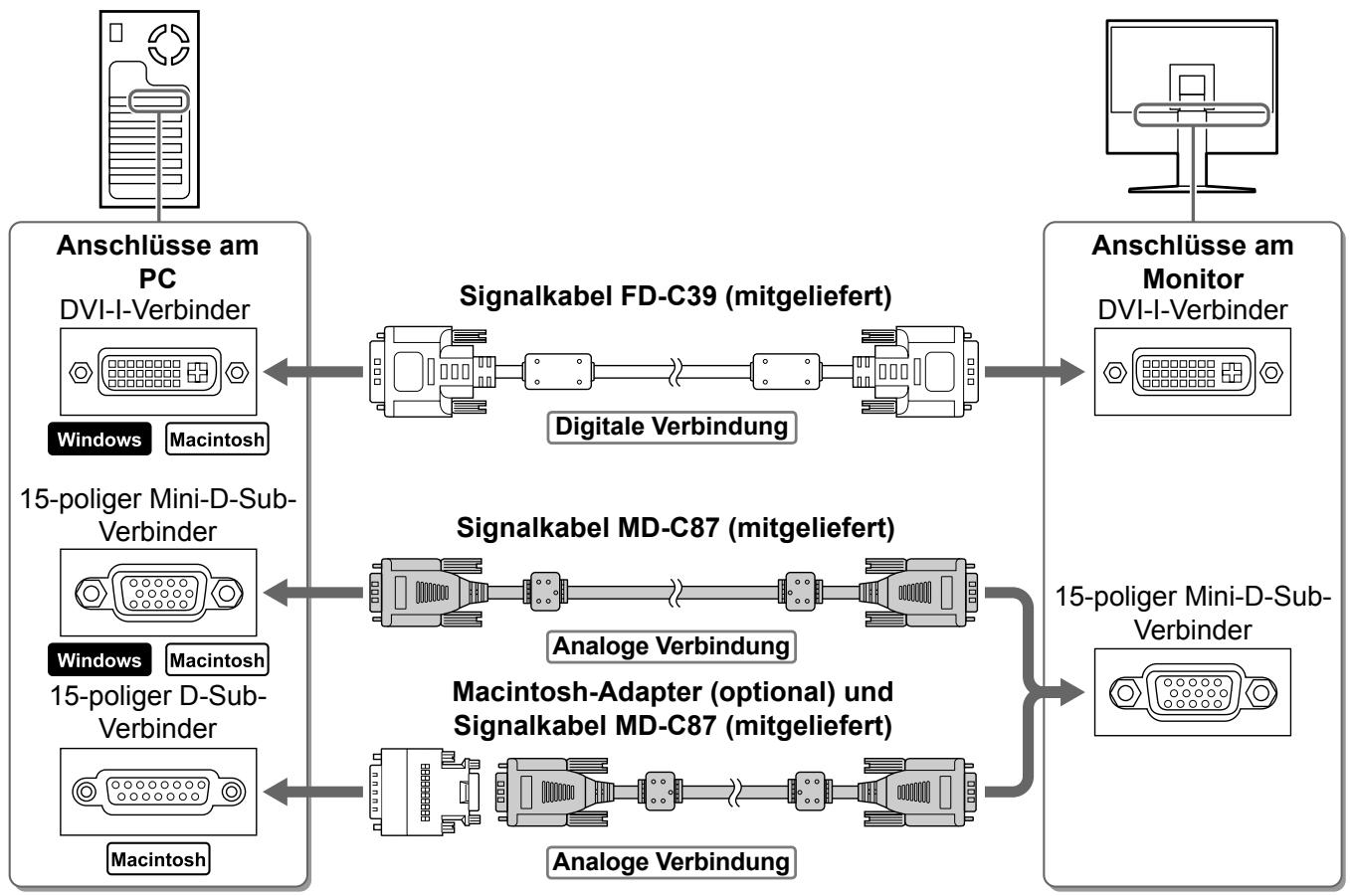

2 Verbinden Sie Monitor und Computer mithilfe eines passenden Signalkabels.

Ziehen Sie nach dem Anschlieben der Kabel die Schrauben der Verbinder an, um ein versehentliches Ausstecken zu verhindern.

3 Verbinden sie mithilfe des Netzkabels den Netzanschluss des Monitors mit einer Steckdose.

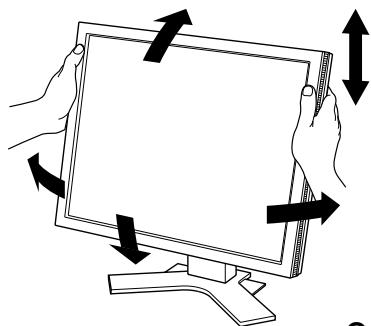

Höhe und Neigung des Bildschirms einstellen

Stellen Sie die für ihren Arbeitsplatz optimale Höhe, Neigung und Drehung des Bildschirms ein.

Bild wiedergeben

1 Drücken Sie , um den Monitor einzuschalten.
2 Schalten Sie den Computer ein.

Die Betriebsanzeige des Monitors leuchtet auf (blau), und das Bild wird angezeigt.
3 Falls Sie den analogen Eingang verwenden, führen Sie die „automatische Einstellung“ durch. (Siehe „Automatische Einstellung durchführten“.)

Falls Sie den digitalen Eingang verwenden, ist diese Funktion nicht erforderlich, da das Bild durch die voreingestellt den Werte des Monitors automatisch korrekt angezeigt wird.

Hinweis

• Schalten Sie Computer und Monitor aus, wenn Sie sie nicht mehr benötigen.
  Um möglichst viel Energie zu sparen, empfeihlt es sich, auch den Netzschalter auszuschalten. Wenn Sie das Netzkabel abziehen, wird die Stromzufahr zum Monitor vollständig unterbrochen.

Automatische Einstellung durchführren (nur analoger Eingang)

Falls Sie den analogen Eingang verwenden, können Sie Takt, Phase, Bildlage und Auflösung mithilfe der Automatikfunktion automatisch einstellen setzen.

Weitere Einzelheiten zur automatischen Einstellung entnehmer Sie dem Benutzerhandbuch auf der CD-ROM.

1 Drucken Sie A.

Ein Fenster mit einer Meldung wird angezeigt.

2 Während die Meldung angezeigt wird, drücken Sie erneut A.

Daraufhin wird die automatische Einstellung für Takt, Phase und Bildage durchgefuhrt.

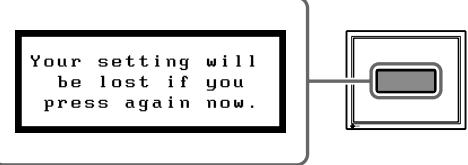

Meldungsfenster

Hinweis

Die automatische Einstellung funktioniert korrekt, wenn das Bild großmöglich auf einem Macintosh- oder Windows-PC-Bildschirm angezeigt wird.
Die Einstellung Funktioniert möglicherweise nicht korrekt, wenn das Bild nur auf einem Teilbereich des Bildschirms angezeigt wird, z. B. wenn Sie ein DOS-Befehlsfenster verwenden oder falls Sie Schwarz als Desktop-Hintergrundfarbe gewählt haben.
Die automatische Einstellung fungkioniert möglicherweise nicht mit bestimmen Grafikkarten.

Anzeigemodus auswahlen

Mithilfe des Modus FineContrast können Sie den optimalen Anzeigemodus schnell und einfach wahlen.

Weitere Einzelheiten zu FineContrast entnehmer Sie dem Benutzerhandbuch auf der CD-ROM.

Modus FineContrast

Custom (Cbenutzerdefiniert)	zum wunschgemäßen Einstellen der Farben.
sRGB	Einstellung für Farbabgleich mit Peripheriegeräten, die sRGB unterstützt.
Text	Einstellung für Textverarbeitungen und Tabellenkalkulationen.
Picture (Bild)	Einstellung für Fotos und Bilder.
Movie (Film)	Einstellung für animierte Bilder.

1 Drucken Sie M.

Der Name des FineContrast-Modus wird angezeigt.

2 Drücken Sie erneut die Taste M, während der Name des FineContrast-Modus angezeigt wird.

Wenn Sie die Taste drucken, wird zwischen den Anzeigemodigewechselt. (siehe Tabelle „Modus FineContrast".)

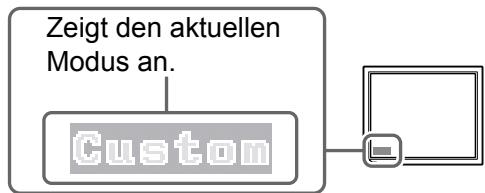

Name des FineContrast-Modus

3 Ist der gewünschte Modus eingestellt, drücken Sie 0 .

Dadurch wird die Einstellung gespeichert.

Bildschirmhelligkeit einstellen

BrightRegulator (Helligeitsregulierung)

Die Bildschirmhelligkeit wird automatisch angepasst, da der Sensor unter am Monitor die Umgebungshelligkeit misst.

Manuelles Einstellen der Helligkeit

1 Drucken Sie oder .

Das Menu zur Helligkeitseinstellung wird eingebrendet.

2 Stellen Sie die Helligkeit mit der Taste oder ein.

Drücken Sie zum Aufhellen des Bildschirms die Taste [▷]; zum Abdunkeln drücken Sie die Taste [◁].

3 Ist die gewünschte Helligkeit eingestellt, drücken Sie.

Damit wird der eingestellte Wert gespeichert.

Fenster zur Helligkeitseinstellung

Hinweis

• Der Sensorarf nicht verdeckt sein.
• Die Bildschirmhelligkeit wird basierend auf der manuellen Helligkeitseinstellung durch die Helligkeitsregulierung je nach Umgebungshelligkeit angepasst.

Erweiterte Einstellungen/Justierung vornehmen

Im Justierungsmenu können erweiterte Justierungen des Monitors und der Farben sowie verschiedene andere Einstellungen vorgenommen werden. Weitere Einzelheiten zu den einzelnen Justierungsfunktionen entnehmen Sie dem Benutzerhandbuch auf der CD-ROM.

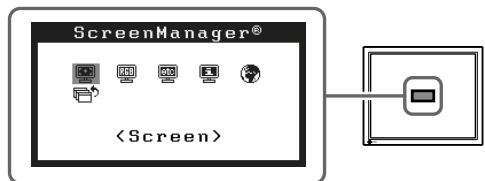

Justierungsmenu

Die grundlegenden Einstellungen und Justierungen sind damit beendet. Weitere

Einzelheiten zu erweiterten Einstellungen/Justierungen entnehmen Sie dem

Benutzerhandbuch auf der CD-ROM.

Wird auch nach dem Durchführung der nachfolgenden vorgeschlagenen Lösungen kein Bild angezeigt, wenden Sie sich an ihren Fachhändler.

1. Prufen Sie den Status der Betriebsanzeige.

Symptom	Status	Mögl. Ursache und Lösung
Kein Bild	Anzeigenstatus: Aus	Prüfen Sie, ob das Netzkabel richtig eingesteckt ist. Besteht das Problem weiterhin, schalten Sie den Monitor aus und nach wichtigen Minutes wieder ein. Schalten Sie den Computer ein.
	Anzeigenstatus: Blau	Prüfen Sie die Helligkeitseinstellung.
	Anzeigenstatus: Gelb	Wechseln Sie durch Drücken der Taste S den Signaleingang.

2. Überprüfen Sie die Fehlermeldung auf dem Bildschirm.

These Meldungen werden angezeigt, wenn das Eingangssignal nicht ordnungsgemäß übertragen wird, der Monitor noch korrekt Funktioniert.

Symptom	Status	Mögl. Ursache und Lösung
Signal Check Signal 1 No Signal	Das Eingangssignal wird nicht ordnungsgemäß empfangen. (Dies erscheint für etwa 40 Sekunden.)	Prüfen Sie, ob der Computer eingeschaltet ist.
		Prüfen Sie, ob das Signalkabel ordnungsgemäß am Computer angeschlossen ist.
		Wechseln Sie durch Drücken der Taste S den Signaleingang.
Signal Error Signal 1 fD:165.0MHz fH:75.0kHz fU:60.0Hz	Die Signafrequency liegt nicht im zulässigen Bereich. Die falsche Signafrequency wir rot angezeigt.	Wechseln Sie mithilfe des zur Grafikkarte gehörenden Dienstprogramms in einen kompatiblen Modus. Weitere Informationen hierzu entnehmen Sie dem Handbuch der Grafikkarte.

FlexScan®S2100

PPEyPENEITIELbIe CIMBOJIbI

B DAHNOH pyKOBIOCTBE HcIIOJIb3yIOTc cIeIyoIIHHe IpeIyIpeITeJIbHBe cHMBOJIb. OH yKa3bIbAoiH BAckHyIO HnOIpMaIHO. IokaJyIcTa, yJeJIte eIdoJIKHoe BHMaHHe.

ПЕДУПЕЖDEHNE П repөдөрөдөнгүйсүлүхүдүмүдүмүдүмүдүмүдүмүдүмүдүмүдүмүдүмүдүмүдүмүдүмүдүmүдүмүдүмүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүмүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүmүдүmүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүmүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүmүдүмүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүмүдүmүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүмүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүмүдүмүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүmүдүmүдүmүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүmүдүmүдүмүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүmүдүмүдүmүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүмүдүmүдүmүдүмүдүмүдүмүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүmүдүm
O603naаeТ Запразшение Дейстби.
Уka3ыBaET Ha HeобхODИМОСТь 3a3eMЛeHЯ B IcIЯx 6e3ОПАСHOCHTN.

Hinweise zur Auswahl des richtigen Schwenkarms für ihren Monitor

Dieser Monitor ist für Bildschirmarbeitspläte vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, mussstatt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigten:

Der Standfuß muß den nachfolgenden Anforderungen entsprechen:

a) Der Standfuß muß eine ausreichende mechanische Stätigkeit zur Aufnahme des Gewichtes vom Bildschirmgerät und des spezifizierten Zubehörs besitzen. Das Gewicht des Bildschirmgerätes und des Zubehörs sind in der zugehörenden Bedienungsanleitung angegeben.
b)Die Befestigung des Standfusses muß derart erfolgen, daß die oberste Zeile der Bildschirmanzeige nicht hörer als die Augenhöhe eines Benutzers in sitzender Position ist.
c) Im Fall eines stehenden Benutzers muß die Befestigung des Bildschirmgerätes derart erfolgen, daß die Höhe der Bildschirmitte über dem Boden zwischen 135 - 150 cm beträgt.
d) Der Standfuß muß die Möglichkeit zur Neigung des Bildschirmgerätes besitzen (max. vorwärts: 5^ , min. nach hinten ≥ 5^ ).
e) Der Standfuß muß die Möglichkeit zur Drehung des Bildschirmgerätes besitzen (max. ±180°). Der maximale Kraftaufwand damit muß weniger als 100 N betragen.
f) Der Standfuß muß in der Stellung verharren, in die er manuell bewegt wurde.
g) Der Glanzgrad des Standfusses muß weniger als 20 Glanzeinheiten betragen (seidenmatt).
h)Der StandfuB mit Bildschirmgerat muB bei einer Neigung von bis zu 10^ aus der normalen aufrechten Position kippsicher sein.

Hinweis zur Ergonomie :

Dieser Monitor erfüllt die Anforderungen an die Ergonomie nach EK1-ITB2000 mit dem Videosignal, 1600 Punkete × 1200 Zeilen, RGB analog, 0,7 Vp-p und mindestens 60,0Hz Bildwiederholfrequency, non interlaced. Weiterhin wird aus ergonomischen Gründen empfohlen, die Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.)

"Maschinenlärminformations-Verordnung 3. GPSGV:

Der hochste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß EN ISO 7779⁴
