MODE D'EMPLOI LED FLOWER DMX JBSYSTEMS LIGHT

ATTENTION: DANGER! n'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causeur un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPECIALES, JOURNÉES PORTES OUVERTES, ETC. SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été créé pour la production de produits de lumières décoratifs et est utilisé dans des spectacles lumineux.
• Moonflower à LED, innovante et contrôle via DMX.

• Equipée de 52 LED de puissance (16 rouges, 12 vertes, 12 bleues et 12 blanches):

• Couleurs extrémement brillantes comparées aux effets fonctionnant avec des lampes halogènes

• Effets nettement plus dynamiques comparés aux effets fonctionnant avec des lampes halogènes

• Faisceaux blancs, bleus, rouges et verts très puissants et trèsdenses

• Pas de lampes à replacer!
  Utilise des LED ayant une durée de vie très longue!

• Pratiquement aucune production de chaleur
• Consommation de courant très faible

• Poids plume (aucun transfo pour lampes n'est nécessaire)

• Fonction gradateur allant de 0 à 100% et fonction stroboscope ultrarapide.

• Excellents programmes intégrés donnant lieu à de splendides light shows qui changent sans arrêt :

• Contrôle via DMX: 1 ou 4 canaux
  Mode autonome : activation sonore via micro interne
  Mode maitre/esclave : magnifiques shows synchronisés

• En option, une télécommande CA-8 est disponible

• Equipé de lentilles de grandes dimensions en vue d'obtenir une puissance lumineuse maximale

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisé suive les instructions de sécurité et averisations inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des defaults ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Mode d'emploi
- LEDFLOWER DMX
- Attelle de suspension et molette de blocage

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous poussiez replacer yourselves-méfies. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.
Ce symbole signifie : Lire le mode d'emploi.

ATTENTION: possibilité de rayonnements optiques dangereux émis par ce produit

• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causeer des dommages.
• Cét apparéil est destiné à une'utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet articleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs.
• Ne pas couvir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussiêux et le nettoyer régulierement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 45^ . Ne pas l'utiliser au-delà de cette température.
  Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommage. Pour éviter tout risque de chic électrique, le cordon doit être remplace par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les régles de sécurité.
• Ne pas connecter l'unité à un variateur de luminière.
• Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil.

• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.

• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!

• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez vous revendeur immédiatement.
• La carroserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporte.
• Pour des raisons de sécurité, il est interdit d'apporter une qualconque modification à l'unité non spécifique autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

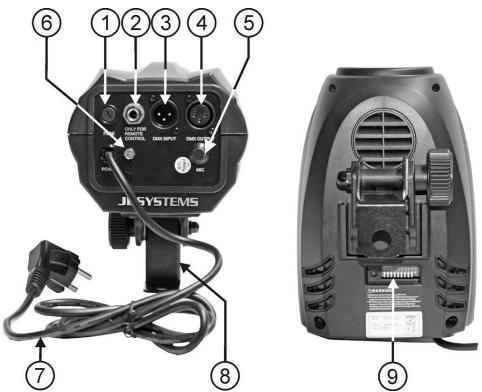

DESCRIPTION

1. Porte fusible.
2. Jack d'1/4" destiné à connecter le contrôle optionnel CA-8.
3. Entrée DMX: connecteur XLR maje à 3 broches utilisé pour connecter des cables DMX universels. Cette entrée recoit ses instructions d'un contrôleur DMX ou d'un autre appeareil quand c'est le mode maitre/esclave qui a eté choisi.
4. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter l'LEDFLOWER DMX soit à l'appareil qui suit dans la chaine DMX, soit à un autre LEDFLOWER DMX quand c'est le mode maitre/esclave qui a été choisi.
5. Micro interne.
6. Connexion à la terre.
7. Cable d'alimentation secteur.
8. Attelle de suspension avec sa molette pour

bloquer l'appareil en position. L'attelle dispose d'un trou qui permet de receivevoir un crochet de montage.

1. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut cause des blessures sévres et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la déinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximité.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématique un cable de sécurité qui peut supporter 12 fois le pays de l'appareil lors de l'installation. Ce cable de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20~cm si le support principal tombe.
• L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas été pris en considération!
• Ne pas couvrir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

INSTALLATION ELECTRIQUE + ADRESSAGE

Important: L'installation électrique doit uniquement etre effectuée par du personnel qualifie, selon la législation concernant les mesures de sécurité electriques et mecaniques en vigueur dans notre pays.

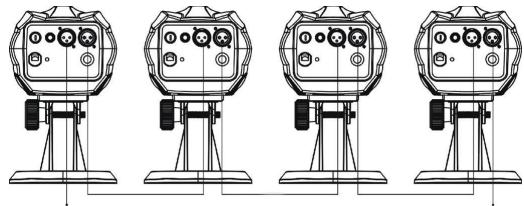

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour contrôle des équipements lumineux intelligents. Vous nevez connecter en guirlande (daisy chaining) votre contrôleur DMX et tous les apparueils avec un cable symétrique de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontres plus également car ils sont compatibles avec les cables audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 broches: Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+) ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous doivent utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utilisé de séparateur de cables en forme « Y», cela ne fonctionnera pas!
  Assurez-vous que les apparèils sont tous branchés sur le secteur.
• Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoirquelle est la commande du contrôleil doit decoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.
  90~120 ohm resistor

Comment régler les interrupteurs DIP pour creer une adresse de départ correcte :
Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	OFF = 4 Canaux DMX ON = 1 Canal DMX

On peut combiner les valeurs de ces interrupteurs de manière à Broker n'importe qu'elle adresse de départ entre 1 et 512 :

Réglage adresse = 01 → int. 1 = ON valeur = 1

Réglage adresse = 05 → int. 1 + 3 = ON valeur = 1 + 4 = 5

Réglage adressé = 09 → int. 1 + 4 = ON valeur = 1 + 8 = 9

Réglage adresse = 13 → int. 1 + 3 + 4 = ON valeur = 1 + 4 + 8 = 13

Réglage adresse = 62 → int. 2 + 3 + 4 + 5 + 6 = ON valeur = 2+4+8+16+32 = 62

FONCTIONNEMENT DU LEDFLOWER DMX

1. Un seul apparéil en mode autonome :

Important : l'adresse DMX de l'appareil doit être régée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF)Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencerà fonctionner automatiquement en suivant le rythme de la musique.

2. Deux apparéils ou plus, en mode 'maître/esclave':

Connectez de 2 à 16 apparèils entre eux. A cette fin,utilisez des câbles pour micros,de bonn qualite et poursvus de prises XLR symétriques.L'appleil qui n'a pas de cable raccordé à son entree se comportera en apparèil maitre,les autres réagiront donc comme des apparèils esclaves.

Important: sur l'appareil 'master', l'adresse DMX doit être régée sur 001. (Premier switch DIP sur ON, tous les autres sur OFF). Les apparèils 'slaves' peuvent avoir n'importe qu'elle adresse DMX, sauf le 001!

3. Pour dispose de plus de contrôle, connectez le contrôleur optionnel CA-8:

Le contrôleur CA-8 ne peut être utilisé qu'avac deux modes : autonome et maitre/esclave. Connectez le contrôleur au jack d'entrée du premier apparéil (maître). Vous pouvez maintainant contrôle tous les appareils connectés.

STAND BY	L'appareil est totallyment éteint.
FUNCTION	1. Stroboscope de couleur blanche. 2. Stroboscope réagissant au son.	Choix entre 10 effets chenillards différents
MODE	Strobe / Sound (LED éteinte)	Effet chenillard (LED allumée)

4. Pilotage par un contrôleur DMX universel :

Quand les appareils sont connectés en mode DMX, ils peuvent etre controlés en suivant les instructions des tableaux DMX ci-dessous :

MODE A1 CANAL
MODE A 4 CANAUX

CH1 Function
250-255	RANDOM SOUND CHASES
230-249	SOUND CHASE 11
210-229	SOUND CHASE 10
190-209	SOUND CHASE 9
170-189	SOUND CHASE 8
150-169	SOUND CHASE 7
130-149	SOUND CHASE 6
110-129	SOUND CHASE 5
90-109	SOUND CHASE 4
70-89	SOUND CHASE 3
50-69	SOUND CHASE 2
30-49	SOUND CHASE 1
0-29	OFF

DMX512 Configuration
Ch1	Ch2		Ch3		Ch4
Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
240-255 Stand-alone	Color 25 pattern	Chase 25	255	255	255
	Color 24 pattern	Chase 24
	Color 23 pattern	Chase 23	Fast Strobe	Fast Speed
	Color 22 pattern	Chase 22
	Color 21 pattern	Chase 21
	Color 20 pattern	Chase 20	/ / / / /
	Color 19 pattern	Chase 19
	Color 18 pattern	Chase 18
	Color 17 pattern	Chase 17
	Color 16 pattern	Chase 16
	Color 15 pattern	Chase 15
	Color 14 pattern	Chase 14
	Color 13 pattern	Chase 13
	Color 12 pattern	Chase 12
	Color 11 pattern	Chase 11
	Color 10 pattern	Chase 10
	Color 09 pattern	Chase 09
	Color 08 pattern	Chase 08
	Color 07 pattern	Chase 07
	Color 06 pattern	Chase 06
	Color 05 pattern	Chase 05
0-119 Pattern	Color 04 pattern	Chase 04	Slow Strobe	Slow Speed
	Color 03 pattern	Chase 03
	Color 02 pattern	Chase 02
	Color 01 pattern	Chase 01	0	0	0%

Qu'appelle-t-on les motifs (patterns)?

Les motifs, ce sont des combinaisons de LED qui sont statiques (donc, qui ne changent pas).

Quand la valeur du CH1 est regle entre 000 et 119, on peut utiliser le CH2 pour selectionner 25 motifs différents.

On utilise le CH3 pour modifier la fréquence du stroboscope des motifs sélectionnés.

Qu'appelle-t-on les effets chenillards (chases = séquences de poursuite)?

Les effets chenillards, ce sont des séries de motifs qui se succèdent en boucle pour créé des effets dynamiques (donc, qui changent sans arrêt).

Quand la valeur du CH1 est régée entre 120 et 239, on peut utiliser le CH2 pour sélectionner 25 effets chenillards différents.

On utilise le CH3 pour modifier la vitesse des effets chenillards selectionnés.

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance
• Mettez l'appareil hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent etre verifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pieces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplaquee.
• Les cables doivent être en parfait état et doivent être replacés immédiatement en cas de détction d'un problème, même bénin.
• Pour protégger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois.
  L'intérieur de I'appareil doit etre nettoye chaque annee a l'aide d'un aspirateur ou d'un pistolot a air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimiser la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil fonctionne: des environnementés humides, effumés ou particulièrement sales peuvent entraîner une accumulation de saletés plus importante sur les parties optiques de l'appareil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.

• Sechez toujours les parties soignement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommendons fortement de faire executer le nettoyage interne par du personnel qualifié!

SPECIFICATIONS

Alimentation:

CA 100V 240V,50 / 60Hz

Fusible:

250V 2A lente (20mm verre)

Contrôle du son:

microphone interne

Connexions DMX:

connecteurs XLR malé / fémelle à 3 broches

Canaux DMX utilisés :

1 ou 4 canaux

Ampoules:

52 LEDs (R = 16 + G = 12 + B = 12 + W = 12)

Dimensions:

236 × 141 × 203 mm

Poids:

2kg

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUIKSAANWIJZING
