APOLLO DMX - Équipement d'éclairage DMX JBSYSTEMS LIGHT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Équipement d'éclairage DMX
Marque	JBSYSTEMS LIGHT
Modèle	APOLLO DMX
Alimentation	AC 230V, 50Hz
Fusible	250V 2A lente (20mm verre)
Consommation électrique	15 Watts
Contrôle de son	Microphone intégré
Connecteurs DMX	XLR 3 broches (entrée et sortie)
Type de source lumineuse	92 LED haute puissance (32 rouges, 30 vertes, 30 bleues)
Fonctions principales	Mode autonome, mode DMX 1 canal, shows préprogrammés (réaction au son)
Effets	Double moonflower avec miroirs scan
Température ambiante maximale	45°C
Température de surface maximale	85°C
Protection	Fusible, mise à la terre
Entretien et nettoyage	Nettoyage des lentilles tous les 30 jours (externes) et 90 jours (internes) ; vérification des vis et câbles
Sécurité	Ne pas regarder directement la source ; utilisation intérieure uniquement ; installation en hauteur avec câble de sécurité
Accessoires inclus	Support de fixation, 2 leviers de serrage, mode d'emploi
Garantie	Garantie constructeur (conditions selon vendeur)
Conformité	CE

FOIRE AUX QUESTIONS - APOLLO DMX JBSYSTEMS LIGHT

Comment régler l'adresse DMX sur l'Apollo DMX ?

Utilisez les interrupteurs DIP situés sur l'appareil. Chaque interrupteur correspond à une valeur binaire (1, 2, 4, 8, 16, 32, 64, 128, 256). Pour une adresse de départ, activez les interrupteurs dont la somme donne l'adresse souhaitée (par exemple, adresse 5 = interrupteurs 1 et 3). Le 10e interrupteur n'est pas utilisé en mode DMX.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord le cordon d'alimentation et la prise secteur. Assurez-vous que le fusible n'est pas grillé (remplacez-le par un fusible identique : 250V 2A lent, 20mm verre). Si le problème persiste, contactez un technicien qualifié.

Comment utiliser l'appareil en mode autonome ?

Connectez simplement l'appareil au secteur et mettez de la musique. L'Apollo DMX réagira automatiquement au rythme grâce à son micro intégré, produisant des effets lumineux synchronisés.

Puis-je connecter plusieurs Apollo DMX ensemble ?

Oui, en mode DMX, vous pouvez chaîner plusieurs appareils en guirlande. Utilisez des câbles DMX XLR 3 broches : broche 1 (terre), broche 2 (signal -), broche 3 (signal +). Terminez la chaîne avec une résistance de 90-120 ohms pour éviter les interférences.

Quelle est la consommation électrique de l'Apollo DMX ?

La consommation est de 15 Watts sous une alimentation de 230V AC. Cela permet une faible consommation énergétique et peu de production de chaleur.

Comment nettoyer les lentilles de l'Apollo DMX ?

Nettoyez les optiques externes au moins tous les 30 jours avec un chiffon doux et un produit pour verres. Pour les optiques internes, faites-le tous les 90 jours, idéalement par un technicien qualifié. Assurez-vous que l'appareil est débranché et refroidi avant le nettoyage.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais regarder directement la source lumineuse. Utiliser uniquement à l'intérieur. Ne pas exposer à la pluie ou à l'humidité. Maintenir une distance de 50 cm des murs. Fixer l'appareil en hauteur avec un câble de sécurité. Ne pas ouvrir l'appareil (risque de choc électrique).

L'Apollo DMX peut-il être utilisé en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Il ne doit pas être exposé à la pluie ou à l'humidité, car cela pourrait provoquer une décharge électrique ou un incendie.

Que faire en cas de surchauffe ?

En cas de surchauffe, débranchez immédiatement l'appareil et laissez-le refroidir au moins 10 minutes. Vérifiez que les ouvertures de ventilation ne sont pas obstruées et que l'appareil n'est pas exposé à des températures ambiantes supérieures à 45°C.

Comment remplacer le fusible de l'Apollo DMX ?

Débranchez l'appareil. Localisez le porte-fusible près de l'entrée d'alimentation. Retirez le fusible défectueux et remplacez-le par un fusible de même type : 250V 2A lent, de taille 20mm verre. Ne jamais court-circuiter un fusible.

MODE D'EMPLOI APOLLO DMX JBSYSTEMS LIGHT

ATTENTION: DANGER! N'exposez jamais la lentille directement aux rayons de soleil, même pendant un bref instant. Ceci peut endommager l'intérieur de l'appareil ou même causer un incendie!

Débarrassez-vous de l'appareil et des piles usagées de manière écologique, conformément aux dispositions légales de votre pays.

Merci d'avoir choisi ce produit JB Systems. Pour votre sécurité et pour une utilisation optimale de toutes les possibilités de l'appareil, lisez attentivement cette notice avant utilisation.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet appareil a été conçu pour la production d'effets lumière décoratifs et est utilisé dans des spectacles lumineux.
• Double LED moonflower équipé de miroirs scan. Grâce au mode DMX à 1 canal, l'appareil peut être allumé/éteint par n'importe quel contrôleur DMX.
• Utilise 92 LED à haute puissance (32 rouges, 30 vertes et 30 bleues) :

Couleurs extrêmement brillantes comparées aux effets fonctionnant avec des lampes halogènes ; - Effets nettement plus dynamiques comparés aux effets fonctionnant avec des lampes halogènes ; Il n'y a aucune partie mobile (comme des moteurs, par exemple) à l'intérieur ! - Pas de lampes à remplacer ! Utilise des LED ayant une durée de vie très longue - Pratiquement aucune production de chaleur ; - Consommation de courant très faible ; - Poids plume (aucun transfo pour lampes n'est nécessaire).

Shows lumineux préprogrammés (réagissant à la musique). - Idéal pour des applications de taille modeste : discothèques, bars, DJ itinérants, à la maison,...

Avant utilisation

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommage lié au transport. En cas d'endommagement, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

Vérifiez le contenu:

Vérifiez si l'emballage contient les articles suivants:

Mode d'emploi Apollo DMX Support de fixation - 2 leviers de serrage

Instructions de sécurité:

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer yourselves. Confiez l'entretien uniquement à

des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur. Ce symbole signifie : Lire le mode d'emploi. - Afin de protégger l'environnement, merci de recycler les emballages autant que possible. - Un effet lumière neuf peut provoquer de la fumée et/ou une oedur non souhaitée, qui devrait disparaître après quelques minutes. - Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou à l'humidité. - Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiente lorsqu'il arrive dans une piece chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dormages. - Cét apparéil est destiné à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation. - Aucune source de flamme nue, telle que des bouygies allumées, ne peut être placée sur l'appareil. - Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs. - Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait. - Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement. - Ne pas laisser l'appareil à portée des enfants. - Les personnes non experimentées ne doivent pas utiliser cet apparéil. - La température ambiente maximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. - La température des parois de l'appareil peut atteindre 85°C. Ne pas toucher ces parois à mains nues en cours de fonctionnement. Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance. - Laissez l'appareil refroidir environ 10 minutes avant de replacer l'ampoule ou d'effectuer des réparations. - Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée avant de changer une ampoule ou d'entreprenevre des réparations. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrière de l'appareil. - Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon doit être écrase ou endommage. Pour éviter tout risque de choc électrique, le cordon doit être remplaced par le constructeur, son agent ou un technicien qualifié. - Ne laissez jamais le cordon d'alimentation entre en contact avec d'autres câbles! - L'appareil doit être à la masse selon les règles de sécurité. - Ne pas connecter l'unité à un variateur de luminière. - Utilisez toujours des cables appropriés et certifiés lorsque vous installez l'appareil. - Pour évier toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur. - Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques! - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.

• La carrosserie et les lentilles doivent être replacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

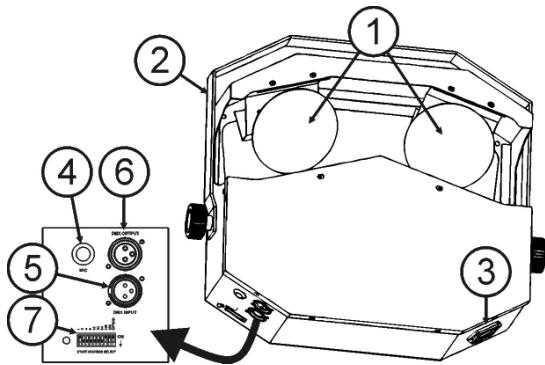

Description:

1. Lentille et miroirs scan
2. Support de fixation, pourvu de 2 leviers de serrage (un de chaque côté de l'appareil) et d'un trou pouvant recevoir un crochet de fixation.
3. Entrée de l'alimentation secteur, avec prise IEC et fusible incorporé. Connectez les câbles d'alimentation fournis à cette prise.
4. Micro intégré
5. Prise de terre.
6. Entrée DMX : connecteur XLR mâle à 3 broches utilisé pour connecter des câbles DMX universels. Cette entrée reçoit ses instructions d'un contrôleur DMX.
7. Sortie DMX : connecteur XLR femelle à 3 broches utilisé pour connecter l'Apollo DMX à l'appareil qui suit dans la chaîne DMX
8. Interrupteurs DIP utilisés pour régler l'adresse DMX de départ de l'appareil.

Installation en hauteur

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut causer des blessures sévères et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.
• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de l'installation, la désinstallation ou la maintenance.
• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs à l'entour.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation supporte un point localisé minimum de 10 fois le poids de l'appareil.
• Utilisez systématiquement un câble de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce câble de sécurité secondaire doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe. L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être considéré!
• Ne pas couvrir les ouvertures de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approuvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

Installation electrique + adressage

Important: L'installation électrique doit uniquement être effectuée par du personnel qualifié, selon la législation concernant les mesures de sécurité électriques et mécaniques en vigueur dans notre pays.

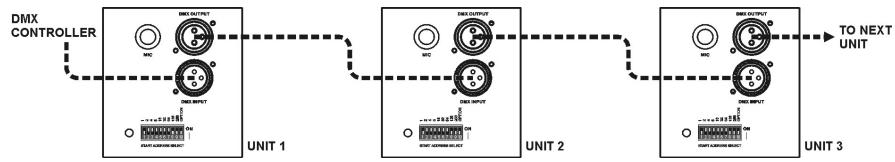

Installation électrique en mode DMX :

• Le protocole DMX est un signal à haute vitesse très utilisé pour les contrôleurs des équipements lumineux intelligents. Vous devez connecter en guirlande leur contrôleur DMX et tous les appareils avec un câble balancé de bonne qualité.
• Les deux types de connecteurs XLR, ceux à 3 broches comme ceux à 5 broches, peuvent être utilisés ; cependant, les connecteurs à 3 broches se rencontrent plus fréquemment car ils sont compatibles avec les câbles audio symétriques.

Plan de câblage des XLR à 3 broches : Broche 1 = prise de terre ~ broche 2 = signal négatif (-) ~ broche 3 = signal positif (+)

Plan de câblage des XLR à 5 ~ broches 4 et 5 : non utilisées.

• Pour éviter des comportements étranges des effets de lumières dus aux interférences, vous devez utiliser une résistance de bouclage de 90 à 120 au bout de la guirlande. Ne jamais utiliser de séparateur de cables en forme « Y », cela ne fonctionnera pas!

90~120 ohm

resistor

Assurez-vous que les appareils sont tous branchés sur le secteur. - Chaque effet de lumière dans la guirlande doit avoir sa propre adresse de départ afin de savoir quelle est la commande du contrôleur il doit décoder. Dans la prochaine section, vous apprendrez à régler l'adresse DMX.

Comment régler les interrupteurs DIP pour créer une adresse de départ correcte :

Chacun des 9 premiers interrupteurs DIP correspond à une certaine valeur DMX.

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Valeur	1	2	4	8	16	32	64	128	256	L'inversion des appareils esclaves n'est pas utilisé en mode DMX

On peut combiner les valeurs de ces interrupteurs de manière à obtenir n'importe quelle adresse de départ entre 1 et 512 :

Réglage adresse = 01

→ int. 1 = ON

valeur = 1

Réglage adressé = 05

→ int. 1 + 3 = ON

1 + 4 = 5

Réglage adressé = 09

→ int. 1 + 4 = ON

1 + 8 = 9

Réglage adressé = 13

→ int. 1 + 3 + 4 = ON

1 + 4 + 8 = 13

···

Réglage adresse = 62

int. 2 + 3 + 4 + 5 + 6 = ON

value = 2 + 4 + 8 + 16 + 32 = 62

1. Un seul appareil en mode autonome :

Connectez simplement l'appareil au secteur et mettez de la musique. L'appareil commencera fonctionner automatiquement en suivant le rythme de la musique.

2. Mode DMX:

Quand les appareils sont connectés en mode DMX, ils peuvent être contrôlés en suivant les instructions du tableau DMX ci-contre:

• Des pauses régulières dans l'utilisation sont primordiales pour maximiser la durée de vie de l'appareil, puisqu'il n'est pas conçu pour une utilisation continue.
• Ne pas mettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampoules.
• La surface de l'unité peut atteindre une température de 85°C. Ne pas toucher la coque à mains nues en cours de fonctionnement de l'appareil.

CH 1
ON/OFF
128-255	Sound Active
0-127	OFF

• Débranchez systématiquement l'appareil s'il n'est pas utilisé pour une période prolongée ou avant de changer une ampoule ou d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne jamais fixer directement la source de lumière! Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Maintenance

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes indésirables lors de la maintenance.
• Mettez l'unité hors tension, débranchez le cordon d'alimentation et attendez que l'appareil ait refroidi.

Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pièces doivent être bien fixées et non corrodées.
• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.
• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplacée.
• Les câbles doivent être en parfait état et doivent être remplacés immédiatement en cas de présence d'un problème, même bénin.
• Pour protéger l'appareil de toute surchauffe, les ventilateurs (si applicable) et les ouvertures de ventilation doivent être nettoyés mensuellement.
• L'intérieur de l'appareil doit être nettoyé annuellement à l'aide d'un aspirateur ou jet d'air.
• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimis s humides, enflammés ou particulièrement sales peuvent entraîner une accumulation de saleté plus importantes sur les optiques de l'appareil.
• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.
• Sèchez toujours les parties soigneusement.
• Nettoyez les optiques externes ou moins une fois tous les 30 jours.
• Nettoyez les optiques internes ou moins une fois tous les 90 jours.

Attention: Nous vous recommandons fortement de faire exécuter le nettoyage interne par du personnel qualifié!

Alimentation:

AC 230V, 50Hz

Fusible:

250V 2A lente (20mm verre)

Consummation :

15 Watt

Contrôle de son:

Microphone interne

Connecteurs DMX:

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
