Type de produit	Routeur ADSL Barricade
Marque	SMC
Modèle	7204BRB
Alimentation	12 V, 1,2 A
Ports Ethernet	4 ports RJ-45 10/100 Mbps
Port DSL	1 port RJ-11
Bouton de réinitialisation	Oui (appui 1-2 s : reset ; >5 s : restauration usine)
Protocoles supportés	PPPoA, PPPoE, RFC1483 Bridging/Routed
Affectation IP	DHCP serveur intégré (attribution automatique)
Configuration	Utilitaire AutoSetup ou interface Web
Indicateurs lumineux	Power (vert), Link DSL (vert), TX/RX DSL (vert clignotant), Ethernet Link (vert/jaune), Ethernet TX/RX (jaune clignotant)
Fonction pare-feu	Intégré (NAT)
Configuration requise	Service ADSL, carte réseau Ethernet, navigateur Web (IE 5.0+ / Netscape 6.1+)
Contenu de l'emballage	Routeur, cordon d'alimentation, câble Ethernet RJ-45, câble téléphonique RJ-11, CD-ROM, guide d'installation rapide
Systèmes d'exploitation supportés	Windows 98/Me/2000/XP (configuration TCP/IP)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Bouton Reset pour restauration usine en cas d'oubli de mot de passe
Réparabilité	Contacter le support SMC pour les pièces détachées
Informations générales	Routeur ADSL pour particuliers et PME ; facile à installer grâce à l'utilitaire AutoSetup

FOIRE AUX QUESTIONS - 7204BRB SMC

Comment brancher le routeur SMC 7204BRB ?

Avant de brancher, mettez tous les appareils hors tension. Branchez d'abord le câble téléphonique RJ-11 au port DSL, puis le câble Ethernet entre le routeur et votre ordinateur ou concentrateur. Enfin, branchez l'alimentation 12 V. Allumez ensuite vos systèmes.

Comment configurer les paramètres Internet sur mon PC Windows XP ?

Allez dans le Panneau de configuration, puis Connexions réseau. Faites un clic droit sur 'Connexion au réseau local', choisissez Propriétés. Sélectionnez 'Protocole Internet (TCP/IP)' et cliquez sur Propriétés. Cochez 'Obtenir une adresse IP automatiquement' et 'Obtenir les adresses des serveurs DNS automatiquement'. Validez par OK.

Que faire si l'utilitaire AutoSetup ne trouve pas mon FAI ?

Si votre fournisseur d'accès n'apparaît pas dans la liste, cliquez sur 'Personnalisé' (Custom). Vous devrez alors entrer manuellement les paramètres fournis par votre FAI : encapsulation (VC-Mux ou LLC) et numéros VPI/VCI (par exemple 0/38).

Comment réinitialiser le routeur aux paramètres d'usine ?

Utilisez le bouton Reset à l'arrière du routeur. Maintenez-le enfoncé pendant plus de 5 secondes pour restaurer les valeurs par défaut. Un appui de 1 à 2 secondes effectue une simple réinitialisation.

Que signifient les voyants sur le panneau avant ?

Le voyant Power vert indique que l'appareil est sous tension. Link DSL vert fixe signifie que la ligne ADSL est établie. TX/RX DSL vert clignotant indique une activité DSL. Les voyants Ethernet 1-4 : vert fixe = lien à 100 Mbps, jaune fixe = lien à 10 Mbps, jaune clignotant = activité.

Puis-je connecter plusieurs ordinateurs sans concentrateur ?

Oui, le routeur intègre un commutateur 4 ports. Vous pouvez connecter jusqu'à 4 ordinateurs directement aux ports Ethernet du routeur.

Quelles sont les configurations minimales pour utiliser ce routeur ?

Vous devez disposer d'un service ADSL actif avec au moins une adresse IP publique. Chaque ordinateur doit avoir une carte réseau Ethernet 10/100 et un navigateur Web (Internet Explorer 5.0+ ou Netscape 6.1+).

Comment installer le routeur sous Windows 98/Me ?

Sous Windows 98/Me, accédez au Panneau de configuration, double-cliquez sur Réseau. Vérifiez que le protocole TCP/IP est installé. Si ce n'est pas le cas, ajoutez-le (Microsoft > TCP/IP). Ensuite, dans les propriétés TCP/IP, sélectionnez 'Adresse IP attribuée par le serveur' et 'Adresse du serveur DNS attribuée par le serveur'.

Le routeur ne parvient pas à se connecter à Internet après configuration, que faire ?

Vérifiez que tous les câbles sont correctement branchés et que votre service ADSL est actif. Relancez l'utilitaire AutoSetup ou vérifiez les paramètres manuellement. Assurez-vous que les voyants DSL et Ethernet sont allumés. Consultez la section Dépannage du manuel d'utilisation.

Où puis-je trouver la notice complète du SMC 7204BRB ?

La notice complète est disponible au format PDF sur le site notice-facile.com. Vous pouvez la télécharger gratuitement ou demander une traduction dans votre langue.

MODE D'EMPLOI 7204BRB SMC

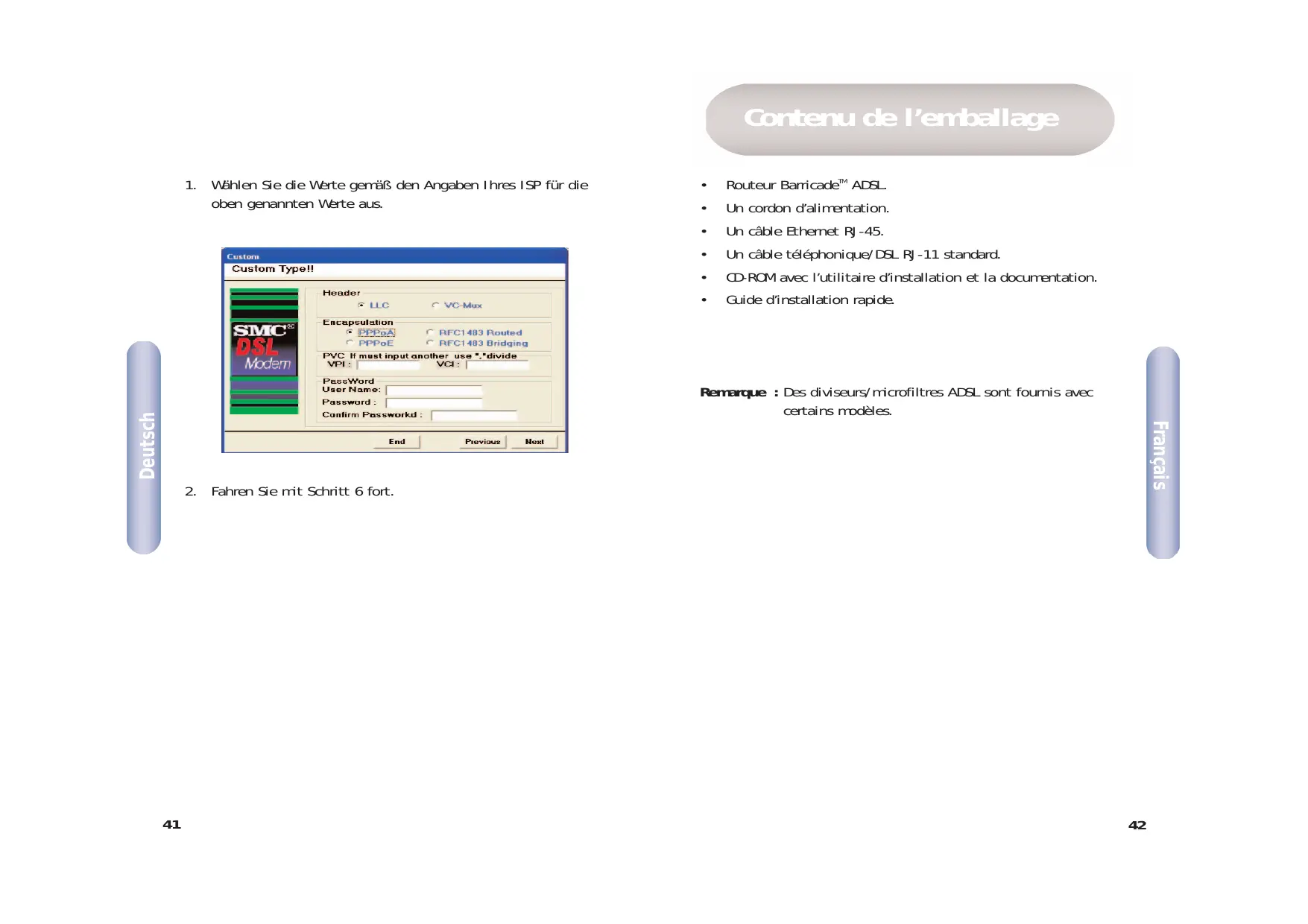

Contenu de l'emballage

1. Routeur Barricade™ ADSL. Un cordon d'alimentation. Un câble Ethernet RJ-45.
2. Un câble téléphonique/DSL RJ-11 standard.
3. CD-ROM avec l'utilitaire d'installation et la documentation. Guide d'installation rapide.

Remarque : Des diviseurs/microfiltres ADSL sont fournis avec certains modèles.

Configuration requise

Pour pouvoir utiliser le routeur Barricade™ ADSL, vous devez disposer des éléments suivants :

• Un service ADSL opérationnel sur votre ligne téléphonique, avec au moins une adresse Internet publique pour votre réseau local.
• Un ou plusieurs ordinateurs contenant chacun une carte d'interface réseau Ethernet 10/100 Base-T.
• Un concentrateur/commutateur Ethernet, si vous connectez l'appareil à plusieurs ordinateurs d'un réseau Ethernet.
• Pour une configuration système à l'aide du programme Web fourni : un navigateur Web tel qu'Internet Explorer V5.0 ou ultérieur, ou bien Netscape V6.1 ou ultérieur.

Description du matériel

Panneau avant

Témoins lumineux	Power (Alimentation)	Link (Liaison)	TX/RX (Émission/ réception)	Ethernet 1 2 3 4
Couleur	Vert	Vert	Vert	Vert / 100 Mbps Jaune / 10 Mbps
Vert allumé	Sous tension	La ligne ADSL est formée	Émission/ réception DSL	Link (Liaison)
Vert clignotant	Sans objet	Apprentissage	TX/RX (Émission/ réception)	Émission / réception
Jaune allumé	Sans objet	Sans objet	Sans objet	Link (Liaison)
Jaune clignotant	Sans objet	Sans objet	Sans objet	Émission / réception
Éteint	Hors tension	Pas de connexion	Pas d'émission/ réception	Pas de connexion

Panneau arrête

Connecteur du panneau arrière	Description
Alimentation	12 V, 1,2 A
Bouton de réinitialisation et de restauration des valeurs par défaut	Enfoncé pendant 1 à 2 secondes : réinitialisation. Enfoncé pendant au moins 5 secondes : restauration des valeurs par défaut.
Port DSL	Connecteur téléphonique RJ-11
Port Ethernet	Quatre connecteurs RJ-45 10/100M

Ce Guide d'installation rapide fournit des instructions de base pour la connexion du routeur Barricade™ ADSL à un ordinateur ou un réseau local et à Internet.

La section 1 décrit comment configurer le matériel. - La section 2 décrit comment configurer les propriétés Internet sur votre ou vos ordinateurs. - La section 3 montre comment configurer les paramétres du FAL au moyen de l'utilitaire Auto Setup.

Ce Guide suppose que vous avez déjà mis en place un service ADSL avec votre Fournisseur d'Accès Internet (FAI). Ces instructions vous aideront à effectuer une configuration de base qui devrait être compatible avec la configuration de votre réseau domestique ou avec le réseau de votre PME.

1 Connexion du matériel

Avertissement : Avant de commencer, mettez tous les appareils hors tension. Cela inclut vos ordinateurs, votre concentrateur/commutateur sur le réseau local (s'il y a lieu), et le routeur Barricade™ ADSL.

Étape 1. branchez le câble ADSL

Connectez l'une des extrémités du câble téléphonique (RJ-11) fourni au port DSL sur le panneau arrière de l'appareil. Connectez l'autre extrémité à votre microfiltre/diviseur ADSL*.

*Remarque : Des diviseurs/microfiltres ADSL sont fournis avec certains modèles.

Étape 2. branchez le câble ethernet

Si vous connectez un réseau local au routeur Barricade™ ADSL, branchez une extrémité du cable Ethernet fourni au port du concentrateur/commutateur et l'autre au port Ethernet du routeur Barricade™ ADSL. Si vous utilisez le routeur Barricade™ ADSL avec un seul ordinateur et sans concentrateur, vous devez utiliser un cable Ethernet pour connecter le PC directement à l'appareil.

Étape 3. raccordez le cordon d'alimentation

Raccordez une extrémité du cordon d'alimentation au connecteur d'alimentation situé à l'arête de l'appareil et l'autre extrémité à une prise murale ou une ligne d'alimentation.

Étape 4. allumez vos systèmes

Allumez et démarrez votre ou vos ordinateurs ainsi que tout périphérique de réseau local tel que concentrateur ou commutateur.

2 Configuration de vos ordinateurs

Cette section contient les instructions qui vous permettront de configurer les paramètres Internet sur vos ordinateurs pour pouvoir utiliser le routeur Barricade™ ADSL.

Avant de commencer

Par défaut, le routeur Barricade™ ADSL affecte automatiquement tous les paramètres Internet nécessaires à vos PC. Il vous suffit de configurer les PC pour qu'ils acceptent les informations affectées. Suivez les instructions correspondant au système d'exploitation installé sur votre PC.

1. Dans la barre des tâches Windows, cliquez sur [Start] (Démarrer), puis cliquez sur [Control Panel] (Panneau de configuration).
2. Double-cliquez sur l'icone [Network Connections] (Connexions réseau).
3. Dans la fenêtre [LAN or High-Speed Internet] (Réseau local ou Internet à grande vitesse), cliquez avec le bouton droit sur l'icone correspondant à votre carte d'interface réseau et sélectionnez [Properties] (Propriétés). (Cette icône est souvent libellée [Local Area Connection] (Connexion au réseau local).) La boîte de dialogue [Local Area Connection] (Connexion au réseau local) affiche la liste des éléments réseau installés.
4. Vérifie que la case à cocher située à gauche de l'objet [Internet Protocol TCP/IP] (Protocole Internet TCP/IP) est activée, et cliquez sur [Properties] (Propriétés).
5. Dans la boîte de dialogue [Internet Protocol (TCP/IP) Properties] (Propriétés TCP/IP), cliquez sur la case d'options [Obtain an IP address automatically] (Obtenir une adresse IP automatique). Cliquez également sur la case d'options [Obtain DNS server address automatically] (Obtenir les addresses des serveurs DNS automatique).
6. Cliquez deux fois sur [OK] pour confirmer vos modifications et fermez le Panneau de configuration.

Commencez par vérifier la présence du protocole IP et, si nécessaire, installez-le.

1. Dans la barre des tâches Windows, cliquez sur le bouton [Start] (Démarrer), pointez sur [Settings] (Paramètres), puis cliquez sur [Control Panel] (Panneau de configuration).
2. Double-cliquez sur l'icone [Network and Dial-Up Connections] (Connexions réseau et accès à distance).
3. Dans la fenêtre [Network and Dial-up Connections] (Connexions réseau et accès à distance), cliquez avec le bouton droit de la souris sur l'icone [Local Area Connection] (Connexion au réseau local), puis sélectionnez [Properties] (Propriétés). La boîte de dialogue [Local Area Connection Properties] (Propriétés de Connexion au réseau local) affiche la liste des éléments réseau installés. Si cette liste contient l'élement [Internet Protocol (TCP/IP)] (Protocole Internet TCP/IP), cela signifie que le protocole a déjà été activé. Passez à l'Étape 10.
4. Si l'objet [Internet Protocol (TCP/IP)] (Protocole Internet TCP/IP) n'apparaît pas comme composant installé, cliquez sur [Install...] (Installer).
5. Dans la boîte de dialogue [Select Network Component Type] (Sélection du type de composant réseau), sélectionnez [Protocol] (Protocole), puis cliquez sur [Add...] (Ajouter).
6. Sélectionnez [Internet Protocol (TCP/IP)] (Protocole Internet TCP/IP) dans la liste [Network Protocols] (Protocoles réseau), puis cliquez sur [OK]. Il est possible que vous soyez invité à installer les fichiers à partir de votre CD-ROM d'installation de Windows 2000 ou d'un autre support. Suivez les instructions pour installer les fichiers.
7. Si un message vous le demande, cliquez sur [OK] pour redémarrer votre ordinateur avec les nouveaux paramètres. Configurez ensuite les PC pour accepter les informations relatives aux adresses IP affectées par le routeur Barricade™ ADSL.
8. Dans le Panneau de configuration, double-cliquez sur l'icône [Network and Dial-up Connections] (Connexions réseau et accès à distance).
9. Dans la fenêtre [Network and Dial-up Connections] (Connexions réseau et accès à distance), cliquez avec le bouton droit de la souris sur l'icone [Local Area Connection] (Connexion au réseau local), puis selectionnez [Properties] (Propriétés).
10. Dans la boîte de dialogue [Local Area Connection Properties] (Propriétés de Connexion au réseau local), sélectionnez [Internet Protocol (TCP/IP)] (Protocole Internet TCP/IP) et cliquez sur [Properties] (Propriétés).
11. Dans la boîte de dialogue [Internet Protocol (TCP/IP) Properties] (Propriétés TCP/IP), cliquez sur la case d'options [Obtain an IP address automatically] (Obtenir une adresse IP automatique). Cliquez également sur la case d'options [Obtain DNS server address automatically] (Obtenir les addresses des serveurs DNS automatique).
12. Cliquez deux fois sur [OK] pour confirmer et enregistrer vos modifications, puis fermez le Panneau de configuration.

1. Dans la barre des tâches Windows, cliquez sur le bouton [Start] (Démarrer), pointez sur [Settings] (Paramètres), puis cliquez sur [Control Panel] (Panneau de configuration).
2. Double-cliquez sur l'icone [Network and Dial-Up Connections] (Connexions réseau et accès à distance).
3. Dans la fenêtre [Network and Dial-up Connections] (Connexions réseau et accès à distance), cliquez avec le bouton droit de la souris sur l'icone [Network] (Réseau), puis sélectionnez [Properties] (Propriétés). La boîte de dialogue [Network Properties] (Propriétés du réseau) affiche la liste des composants réseau installés. Si cette liste contient l'objet [Internet Protocol (TCP/IP)] (Protocole Internet (TCP/IP)), cela signifie que le protocole a déjà été activé. Passez à l'Étape 11.
4. Si l'élément [Internet Protocol (TCP/IP)] (Protocole Internet TCP/IP) n'apparaît pas comme composant installé, cliquez sur [Add...] (Ajouter).
5. Dans la boîte de dialogue [Select Network Component Type] (Sélection du type de composant réseau), sélectionnez [Protocol] (Protocole), puis cliquez sur [Add...] (Ajouter).
6. Sélectionnez [Microsoft] dans la liste [Manufacturers] (Constructeurs).
7. Sélectionnez [Internet Protocol (TCP/IP)] (Protocole Internet TCP/IP) dans la liste [Network Protocols] (Protocoles réseau), puis cliquez sur [OK]. Il est possible que vous soyez invité à installer les fichiers à partir de votre CD-ROM d'installation de Windows Me ou d'un autre support. Suivez les instructions pour installer les fichiers.
8. Si un message vous le demande, cliquez sur [OK] pour redémarrer votre ordinateur avec les nouveaux paramétres. Configurez ensuite les PC pour accepter les informations relatives aux adresses IP affectées par le routeur Barricade™ ADSL.
9. Dans le Panneau de configuration, double-cliquez sur l'icône [Network and Dial-up Connections] (Connexions réseau et accès à distance).
10. Dans la fenêtre [Network and Dial-up Connections] (Connexions réseau et accès à distance), cliquez avec le bouton droit de la souris sur l'icone [Network] (Réseau), puis sélectionnez [Properties] (Propriétés).
11. Dans la boîte de dialogue [Network Properties] (Propriétés du réseau), sélectionnez [TCP/IP] et cliquez sur [Properties] (Propriétés).
12. Dans la boîte de dialogue [TCP/IP Settings] (Paramètres TCP/IP), cliquez sur la case d'options [Server assigned IP address] (Adresse IP affectée par le serveur). Cliquez également sur la case d'options [Server assigned name server address] (Adresse du serveur DNS affectée par le serveur).
13. Cliquez deux fois sur [OK] pour confirmer et enregistrer vos modifications, puis fermez le Panneau de configuration.

Remarque : Pour Windows 95 et NT, consultez les instructions d'installation dans le Manuel fourni sur le CD-ROM.

3 Configuration du routeur barricade™ ADSL

Cette section contient des instructions qui vous permettront d'utiliser l'utilitaire Auto Setup pour configurer automatiquement le routeur Barricade™ ADSL pour votre FAI.

1. Insérez le CD-ROM contenant l'utilitaire d'installation et la documentation dans votre lecteur de CD-ROM.
2. Naviguez jusqu'à l'emplacement de votre lecteur de CD-ROM et exécutez le programme AutoSetup.exe. L'utilitaire Auto Setup s'exécute. Il offre un moyen simple pour configurer le routeur Barricade™ ADSL pour votre FAI.

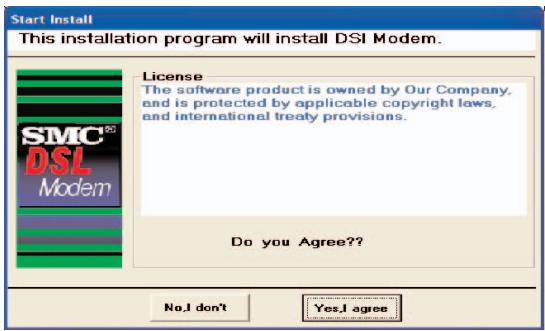

1. Cliquez sur [Yes, I agree] (Oui, j'accept
2. tre pays n'apparait pas, cliquez sur [Custom] (Personnalisé) puis passez à la section Custom.
3. Sélectionnez votre FAI/fournisseur réseau dans la liste déroulante, puis cliquez sur [Next] pour continuer. Si votre FAI/fournisseur réseau n'apparaît pas, cliquez sur [Custom] puis passez à la section Custom.
4. Entrez le nom d'utilisateur et le mot de passe fournis par votre FAI, puis cliquez sur [Next] pour continuer.

Remarque : Vous n'aurez besoin d'entrer un nom d'utilisateur et un mot de passe que si vous FAI utilise le protocole PPPoA ou PPPoE. Si vous FAI utilise RFC1483 Bridging, aucune autre saisie n'est nécessaire, il vous suffit de cliquer sur [Next] pour continuer.

Si vous FAI utilise RFC1483 Routed, après avoir cliqué sur [Next] vous devrez entrer l'adresse IP, le masque de réseau, l'adresse de passerelle et les adresses DNS primaire et secondaire fournis par votre FAI. Cliquez sur [Next].

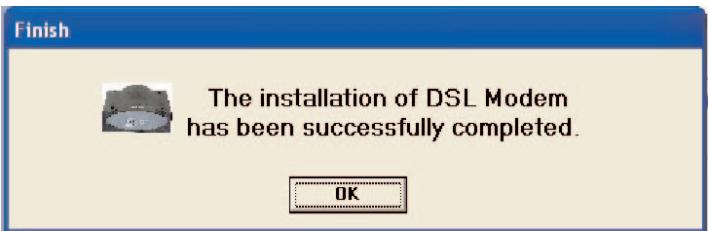

1. Enfin, cliquez sur [Finish] (Terminer). L'utilitaire Auto Setup va maintenant configurer le routeur Barricade™ ADSL avec les paramètres que vous avez saisis. Cette opération peut durer quelques minutes. Lorsque la configuration est terminée, le message suivant s'affiche :

Votre routeur Barricade™ ADSL est maintenant configuré. Reportez-vous à la section Dépannage du Manuel d'utilisation si vous ne parvenez pas à établir de connexion à Internet.

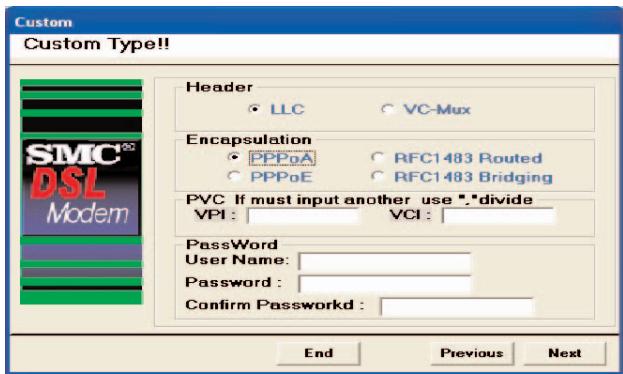

Personnalisé

Si vous pays ou votre FAI ne figure pas dans la liste, vous devrez entrer manuellement vos paramètres de FAI. Cette opération s'effectue en utilisant l'option [Custom] (Personnalisé). Pour une installation personnalisée, vous aurez également besoin de connaître les paramètres suivants fournis par votre FAI :

Encapsulation ? (VC-Mux ou LLC).

Numéros de circuits VPI/VCI ? Par exemple 0/38.

1. Sélectionnez/entrez les valeurs correspondant aux paramètres ci-dessus fournis par votre FAI.

1. Revenez à l'Étape 6.
