TL 40N - Motoculteur VERCIEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motoculteur (motobineuse)
Marque	VERCIEL
Modèle	TL 40N
Poids (sans carburant)	36 kg
Largeur de travail	38 cm
Régime de rotation des fraises	80 tr/min
Type de moteur	Moteur à essence 4 temps
Puissance moteur	2,5 kW (Briggs & Stratton XC 35)
Niveau de puissance acoustique garanti	93 dB(A)
Niveau de pression acoustique	80,2 dB(A)
Vibrations au guidon	5,9 m/s²
Profondeur de travail	Réglable via le soc
Carburant	Essence sans plomb
Type de transmission	Réducteur mécanique
Roue de transport	Oui, réglable en hauteur
Sécurité	Arrêt automatique des fraises au relâchement du levier
Sécurité	Arrêt moteur en cas de vibrations anormales
Entretien	Vérifier le serrage des vis avant chaque utilisation
Entretien	Nettoyer les fraises après usage
Entretien	Vidanger le réservoir en cas d'inactivité > 2 mois
Pièces détachées	Utiliser uniquement des pièces originales
Réparabilité	S'adresser à un centre d'assistance agréé
Normes	Conforme CE, EN 709

FOIRE AUX QUESTIONS - TL 40N VERCIEL

Comment démarrer le motoculteur TL 40N ?

Assurez-vous que le réservoir contient de l'essence et que l'huile moteur est au niveau. Placez le levier d'accélérateur en position de démarrage à froid (MAXIMUM ou ||). Actionnez la petite pompe (primer) si présente. Tirez la corde du lanceur jusqu'à la mise en marche. Laissez chauffer quelques secondes avant d'utiliser.

Quelle huile moteur utiliser ?

Le moteur est expédié sans huile. Utilisez une huile moteur 4 temps de qualité, généralement SAE 30 ou 10W-30, selon les recommandations du manuel du constructeur du moteur. Ne dépassez pas le niveau maximum.

Comment régler la profondeur de travail ?

La profondeur se règle en agissant sur le soc et en exerçant une pression sur les guidons. Pour une profondeur maximale, appuyez sur les guidons pour enfoncer le soc. Pour une profondeur minimale, relâchez la pression pour que le soc effleure le sol.

Que faire si la motobineuse vibre anormalement ?

Arrêtez immédiatement le moteur et débranchez la bougie. Vérifiez l'état des fraises et des vis de fixation. Les vibrations signalent souvent un problème (lames usées, desserrage). Faites réparer par un centre agréé avant de réutiliser.

Comment entretenir les fraises ?

Avant toute intervention, arrêtez le moteur et débranchez la bougie. Portez des gants. Vérifiez l'usure et le serrage des lames. Remplacez les lames détériorées par des lots complets de pièces originales pour maintenir l'équilibrage.

Comment transporter le motoculteur ?

Avant le transport, vidangez le réservoir de carburant. Arrêtez le moteur et laissez-le refroidir. Utilisez la roue de transport en position adaptée. Ne soulevez jamais la machine moteur en marche.

Quelles sont les précautions de sécurité essentielles ?

Ne jamais utiliser à proximité d'enfants ou d'animaux. Portez des vêtements moulants, des chaussures de sécurité et des gants. Ne travaillez pas sur des pentes excessives. Arrêtez le moteur avant tout nettoyage ou ravitaillement. Les gaz d'échappement sont toxiques : utilisez en extérieur.

Comment arrêter le moteur en cas d'urgence ?

Mettez le levier d'accélérateur en position STOP (1). Les fraises s'arrêtent automatiquement. Si le moteur ne s'arrête pas, fermez le robinet d'essence (si présent) et débranchez le fil de la bougie.

Pourquoi les fraises ne s'arrêtent-elles pas quand je relâche le levier ?

C'est un défaut dangereux. N'utilisez pas la machine. Adressez-vous immédiatement à un centre d'assistance agréé pour faire régler le câble de commande des fraises (repère B sur la figure). Un réglage erroné peut causer des blessures.

Comment stocker la machine en hiver ?

Pour une inactivité prolongée (>2 mois), vidangez le réservoir de carburant en plein air. Nettoyez la machine, vérifiez l'état des pièces. Entreposez dans un lieu sec et sûr, hors de portée des enfants. Couvrez le moteur.

MODE D'EMPLOI TL 40N VERCIEL

La société soussignée SANDRIGARDEN srl, via Manzoni 22, 36027 ROSA (VI) ITALIE, déclare que les produits suivants : MOTOBINEUSE TL 60 - TL 40/N sont conformes aux directives 98/37/CE, 89/336/CE, 2000/14 CE, Art. 12 ANNEXE VI, N° 1232, CESMA s. c. a. r. l. Via Gorizia 49, 42100 Reggio Emilia ITALIE et qu'ils ont été édifiés conformément à la norme EN 709.

Niveau de puissance acoustique mesure - lwa = 91,6 db(a)

Niveau de puissance acoustique garanti - Lwa = 93 dB(A)

La société soussignée SANDRIGARDEN srl, via Manzoni 22, 36027 ROSA (VI) ITALIE, déclare que les produits suivants : MOTOBINEUSE TL 60 - TL 40/N sont conformes aux directives 98/37/CE, 89/336/CE et qu'ils ont été développés conformément à la norme EN 709.

DANGER - Ne pas mettre en marche et ne pas utiliser la motobineuse quand des personnes, surtout des enfants ou des animaux, se trouvent à proximité.

DANGER - Veiller à ce que les fraises ainsi que toutes les pièces en mouvement soient arrêtées avant de nettoyer, réparer ou inspecter la motobineuse. Déconnecter le fil de la bougie et le maintenir à l'écart pour éviter une mise en marche accidentelle.

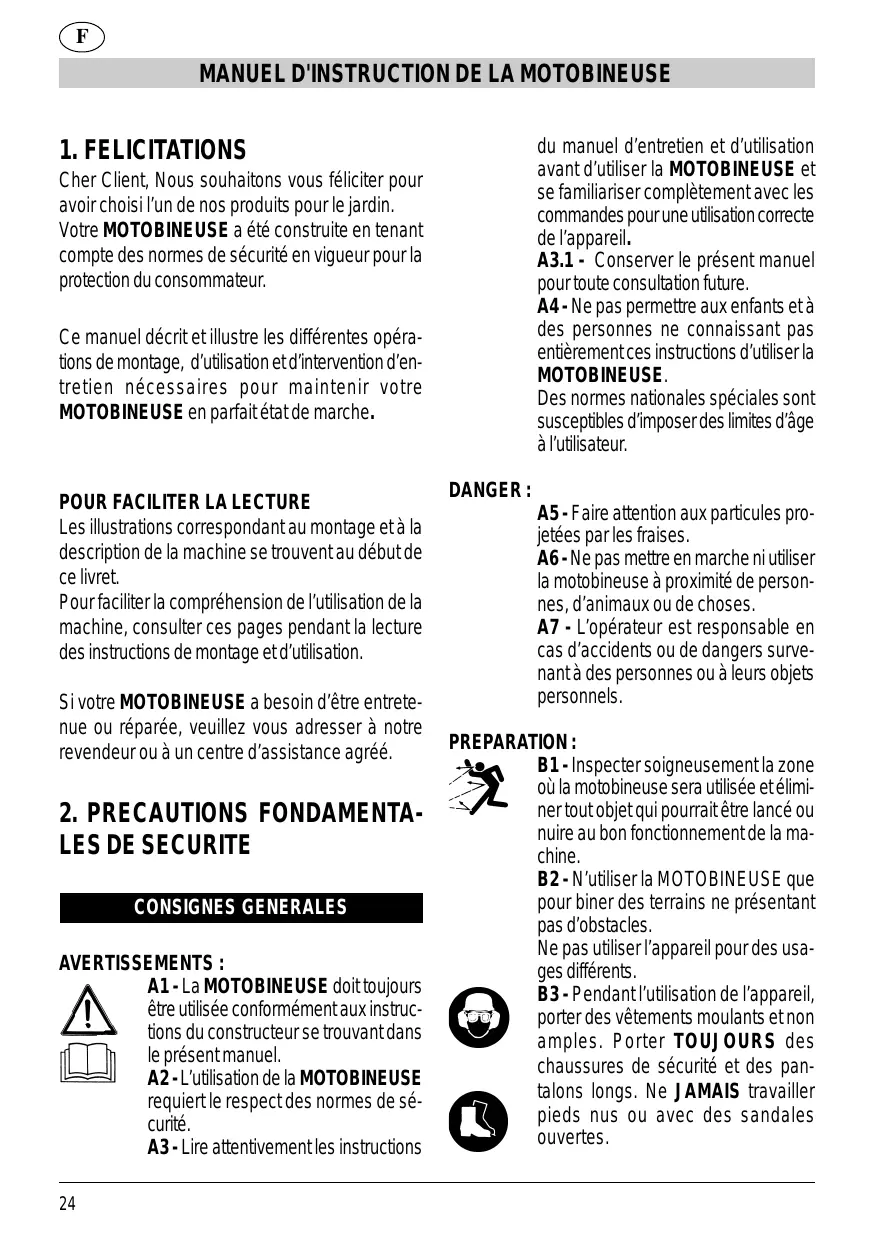

Cher Client, Nous souhaitons vous féliciter pour avoir choisi l'un de nos produits pour le jardin. Notre MOTOBINEUSE a été construite en tenant compte des normes de sécurité en vigueur pour la protection du consommateur.

Ce manuel décrit et illustre les différentes opérations de montage, d'utilisation et d'intervention d'entretien nécessaires pour maintenir notre MOTOBINEUSE en parfait état de marche.

Pour faciliter la lecture

Les illustrations correspondant au montage et à la description de la machine se trouvent au début de ce livre.

Pour faciliter la compréhension de l'utilisation de la machine, consulter ces pages pendant la lecture des instructions de montage et d'utilisation.

Si votre MOTOBINEUSE a besoin d'être entretenue ou réparée, veuillez vous adresser à notre revendeur ou à un centre d'assistance/agréé.

Avertissements :

A1 - La MOTOBINEUSE doit toujours être utilisée conformément aux instructions du constructeur se trouvant dans le présent manuel. A2 - L'utilisation de la MOTOBINEUSE requiert le respect des normes de sécurité. A3 - Lire attentivement les instructions

du manuel d'entretien et d'utilisation avant d'utiliser la MOTOBINEUSE et se familiariser complètement avec les commandes pour une utilisation correcte de l'appareil.

A3.1 - Conserver le présent manuel pour toute consultation future. A4 - Ne pas permettre aux enfants et à des personnes ne connaissant pas entièrement ces instructions d'utiliser la MOTOBINEUSE.

Des normes nationales spéciales sont susceptibles d'imposer des limites d'âge à l'utilisateur.

DANGER:

A5 - Faire attention aux particules projetées par les raisés. A6 - Ne pas mettre en marche ni utiliser la motobineuse à proximité de personnes, d'animaux ou de choses. A7 - L'opérateur est responsable en cas d'accidents ou de dangers survenant à des personnes ou à leurs objets personnels.

Preparation:

B1 - Inspecter soigneusement la zone où la motobineuse sera utilisée et éliminer tout objet qui pourrait être lancé ou nuire au bon fonctionnement de la machine. B2 - N'utiliser la MOTOBINEUSE que pour biner des terrains ne présentant pas d'obstacles.

Ne pas utiliser l'appareil pour des usages différents. B3 - Pendant l'utilisation de l'appareil, porter des vêtements moulants et non amples. Porter TOUJOURS des chaussures de sécurité et des pantalons

talons longs. Ne JAMAIS travailler pieds nus ou avec des sandales ouvertes.

B4 - Porter des gants robustes. B5 - L'utilisateur de la motobineuse doit être en bonne forme physique.

NE PAS UTILISER la MOTOBINEUSE en état de fatigue, de malaise ou sous l'effet de l'alcool et d'autres drogues.

B6 - ATTENTION! Les gaz d'échappement sont toxiques et asphyxiants. Ils peuvent donc être mortels en cas d'inhalation. Ne pas faire marcher le moteur dans un lieu fermé ou peu aéré. B7 - ATTENTION! L'essence est hautement inflammable.

DANGER DE BRULURES ET D'INCENDIE. En cas d'incendie, utiliser un extincteur, si possible; ou bien jeter de la terre sur les flammes; si vous n'arrivez pas à éteindre les flammes immédiatement, éloignez-vous de la machine d'au moins 20 mètres, jusqu'à l'extinction naturelle.

7.1 - Conserver l'essence dans des bidons spécialement prévus pour cet usage. 7.2 - Remplir le réservoir d'essence seulement en plein air ; ne pas fumer pendant cette opération. 7.3 - Remplir le réservoir d'essence avant de mettre le moteur en marche. Ne jamais enlever le bouchon du réservoir et ne pas le remplir d'essence lorsque le moteur est en marche ou chaud. 7.4 Si de l'essence a débordé, ne pas tenter de mettre le moteur en marche : déplacer la machine loin du lieu où l'essence s'est déversée. Éviter toute cause d'étincelle ou d'incendie jusqu'à ce que les vapeurs d'essence se soient complètement évaporées. 7.5 - Refermer le réservoir d'essence et les bidons en vissant à fond leurs bouchons.

B8 - Remplacer le silencieux en cas de défaut ou de déterioration. B9 - Avant l'utilisation de l'appareil, tous les jours contrôler visuellement que les fraises, les pieux de blocage des fises et les tranchants ne sont pas usés ou déteriorés. Remplacer les lames déteriorées ou usées par les lots complets pour maintenir l'équilibrage.

Fonctionnement

C1 - Ne pas faire marcher le moteur dans un lieu fermé ou restreint où peut s'accumuler un gaz dangereux, le monoxyde de carbone, se trouvant dans les gaz d'échappement. C2 - Travailler uniquement sur des terrains éclairés par la lumière du jour ou par un éclairage artificiel ajustat. C3 - Toujours tenir l'appareil avec les deux mains.

Maintenir une position stable et sûre sur les jambes.

C4 - Dans la mesure du possible, éviter d'utiliser la motobineuse sur des terrains boueux, des terrains avec des pierres, et des terrains particulièrement durs (gelés). C5 - Sur les pentes, poser fermement les pieds sur le terrain. C6 - Avec la machine, marcher et ne jamais courir. C7 - Sur des terrains en pente, avancer en diagonale sans jamais aller vers le haut ou le bas. C8 - Prendre toutes les précautions possibles lors de changements de direction sur des terrains en pente. C9 - Éviter de travailler sur des terrains avec une pente excessive. C10 - Faire extrêmement attention lors de l'inversion de marche et en tirant la motobineuse en arrêt. C11 - Arrêter le moteur (et donc les

fraises) lorsque la motobineuse doit traverser un terrain différent du terrain à travailler et lorsqu'elle est transportée vers/en dehors de la zone de travail.

C12 - Ne pas modifier le réglage du moteur et ne pas effectuer de manipulations visant à augmenter le régime du moteur. C13 - Lors de la mise en marche du moteur, faire attention et suivre les instructions en tenant les pieds à l'écart des femmes. C14 - Ne pasmettre les mains ou les pieds aproximate ou sous les pieces en rotation. C15 - Ne jamais soulever ni transporte la machine pendant que le moteur est en marche. C16 - Arreter le moteur et debrancher le cable de la bougie : C17 - Avant toute opération de nettoyage, d'entretien ou d'inspection, veiller à ce que les fraises et toutes les autres pieces en mouvement soient complètement à l'arrêt. Debrancher le cable de la bougie et l'éloigner de la bougie afin d'éviter une mise en marche accidentelle. C18 - Lorsqu'un corps étranger est heurté, arrêté le moteur, débrancher le fil de la bougie, contrôle attentivement les fraises à la recherche d'eventuels dégats. Faire réparer les dégats constatés avant demettre le moteur en marche; s'adresser à un centre d'assistance spécialisé. C19 - Si La machine présente des vibrations anormales, arrête le moteur et rechercher immidiatement la cause des vibrations. En règle générale, les vibrations signaient la présence d'un problème. C20 - Arreter le moteur :

20.1 Chaque fois que la motobineuse est abandonnée. 20.2 Avant chaque ravitaillement d'essence. 20.3 Avant de régler la hauteur du soc (attendre jusqu'à ce que les fraises se soient arrêtées). C21 - Avant de soulever ou de baisser la roue. C22 - Avant de nettoyer les fraises ou d'éliminer de la saleté. C23 - Porter l'accélérateur au minimum pendant l'arrêt du moteur et fermer le robinet d'essence (si présent) après l'arrêt du moteur. C24 - Utiliser la machine à une température supérieure à 5 °C, de sorte que le sol soit complètement dégelé; éviter l'utilisation sur des sols trop secs et compacts, car ils seraient particulièrement durs.

Entretien et stockage

D1 - Maintenir bien serrés tous les écrous et toutes les vis de façon à ce que la machine soit en bon état de marche. D2 - Ne jamais laisser la motobineuse dans un endroit fermé en laissant de l'essence dans le réservoir, car les vapeurs d'essence peuvent atteindre une flamme libre ou une source d'étincelles. D3 - Attendre que le moteur se refroidisse avant d'entreposer la machine dans un espace fermé. D4 - Pour réduire le risque d'incendie, veiller à ce que le moteur et le silencieux soient exempts d'herbes, de feuilles ou d'excès de graisse. D5 - Pour des raisons de sécurité, remplacer les pièces usées ou endommagées. N'utiliser que des pièces de rechange originales. Les pièces détachées d'autres marques pourraient mal

s'adapter et être à l'origine de dommages et de dangers.

D6 - Vidanger le réservoir en plein air. D7 - Vérifier ou faire vérifier à intervalles réguliers le serrage des fraises et des vis de support du moteur par un centre d'assistance. D8 - Les lames de la motobineuse sont tranchantes et peuvent donc couper. Il faut prendre toutes les précautions nécessaires lors du travail à proximité ou sur les lames.

Description (fig.1)

A) Levier de commande de la rotation des fraises B) Réglage du câble de commande des frais C) Levier de l'accélérateur D) Boutons de blocage des demi-guidons E) Manette du câble de démarrage F) Bouchon du réservoir de carburant G) Bouchon de remplissage de l'huile moteur H) Démarreur I) Capuchon de la bougie L) Silencieux M) Moteur à explosion N) Carter de protection des fraises O) Soc profondeur de travail P) Fraises Q) Réducteur R) Roue pour transport S) Disques fraises (uniquement TL 60)

A) - PLAQUE des demi-guidons

Monter la plaque de fixation des demi-guidons (1) sur la coque de la motobineuse à l'aide des 4 vis (2) et bloquer le tout avec les écrous (4).

Introduire la plaque de support des manches des deux demi-guidons (5-6) et les fixer avec les vis (8) et les boutons (7) en veillant à intercaler le plateau (3).

C) BARRE pour régler la profondeur de travail

Fixer la barre (9) dans le logement de la coque, interposer la rondelle (10) et fixer le tout avec la goupille (11)

Attention!

Ce moteur est expédié sans huile.

NE PAS METTRE EN MARCHE avant d'avoir rempli le réservoir d'huile.

NE PAS DEPASSER LE NIVEAU MAXIMUM.

Attention!

Avant de mettre en marche, consulter le manuel ci-joint du constructeur du moteur.

1) Préparer le carburant et ravitailler seulement en plein air. 2) Conserver le carburant dans un bidon prévu à cet effet et fermé avec un bouchon bien serré.

6. Demarrage et ARRET

ATTENTION! Observer scrupuleusement les avertissements figurant au chapitre 2 PRECAUTIONS FONDAMENTALES DE SECURITE.

Instructions pour les moteurs avec commande à air sur le LEVIER de l'accelerateur (fig.3)

Le levier contrôle la vitesse du moteur. Pour le démarrage à froid, le levier doit être mis en position ||. (2). Un moteur chaud peut être mis en marche en position MAXIMUM. La motobineuse a les meilleures prestations en position MAXIMUM.

Instructions pour les moteurs avec PETITE POMPE (BULBE) carburant (fig.4)

Le levier contrôle la vitesse du moteur. Pour le démarrage à froid, le levier doit être mis en position MAXIMUM (2). Appuyer ensuite énergiquement sur le bulbe de la petite pompe «primer» (fig. 11) avant de démarrer le moteur. (Par ailleurs, si le moteur s'arrête suite à une pénurie de carburant, remplir le réservoir de carburant et appuyer 3 fois sur la petite pompe d'alimentation).

Fig. 11

REMARQUE: En général, il n'est pas nécessaire d'actionner la petite pompe lorsqu'on démarre un moteur déjà chaud.

Dans des conditions climatiques froides, il est néanmoins possible de devoir répéter l'opération initiale. La motobineuse a les meilleures prestations en position MAXIMUM

REMARQUE: De plus amples explications sur l'utilisation et l'entretien du moteur sont données dans le manuel du constructeur du moteur fourni séparément.

Saisir le mancheron droit avec la main gauche, sans appuyer sur le levier de commande des fraises ; se mettre sur le côté de la motobineuse en adoptant une position stable et loin du groupe fraises.

Saisir la poignée du lanceur (fig. 5) et tirer la corde jusqu'à la mise en marche.

Laisser tourner le moteur pendant quelques secondes.

ARRET Du moteur

1) Pour arrêter le moteur, mettre le levier de l'accélérateur (fig. 3-4) en position STOP (1).

Comment utiliser la motobineuse

1) Se mette approximativement de terrain à travailler.

Contrôler que le terrain à biner ne soit pas parsemé d'éventuels corps étrangers.

2) Mettre la roue de transport dans la position « HAUTE » (voir fig. 6 - 1-2-3-4). 3) Démarrer le moteur. Voir le chapitre 6. 4) Pour que les fraises commencent à tourner, appuyer sur le levier de commande des fraises (fig.7) et le mettre en position (2). Au relâchement du levier, les fraises s'arrêtent.

ATTENTION! Dès que les fraises commencent à tourner, la motobineuse tend à avancer sur le terrain.

ATTENTION!! Au cas où les femmes entraient en rotation avec le levier relâché, ne pas utiliser la machine et s'adresser à un centre d'assistance autorisé.

5) Pour régler la vitesse d'avance de la fraise et donc la profondeur des rainures, l'opérateur doit :

Profondeur maximum de travail

Appuyer sur les demi-guidons pour enfoncer le soc dans le terrain de façon à ralentir l'avance de la fraise (fig.7) et augmenter sa profondeur de travail.

Profondeur minimum de travail

Alléger la pression sur les demi-guidons pour que le soc effleure le terrain de façon à ralentir l'avance de la fraise (fig. 7) et diminuer sa profondeur de travail.

8. Entretien

ATTENTION! Eteindre le moteur et détacher la bougie avant d'exécuter toute opération d'entretien.

ATTENTION! Attendre que le moteur se soit complètement refroidi.

ATTENTION! Mettre des gants de sécurité pour toute intervention de montage et d'entretien sur les fraises.

Moteur

Voir le manuel du constructeur joint.

Controle des VIS et des parties en movement

Avant toute utilisation, contrôle qu'il n'y a pas de vis ou de pièces desserrées et qu'il n'y a pas de crques ou d'importants signes d'usure sur les lames des fraises. Remplacer les pièces déteriorées avant toute utilisation.

Desserrer le ressort et sortir le goujon de blocage (1). Extraire la fraise en la faisant sortir de l'arbre (2). Introduire la nouvelle fraise en veillant à faire correspondre les trous de fixation à l'arbre et bloquer le tout avec le goujon et le ressort.

Reglage du cable de commande des fraises - reglage (FIG.1 repère b)

L'opération de réglage et de contrôle doit être exécutée par un centre d'assistance/agréé.

Un réglage erroné peut constituer un danger!

En cas d'inactivité prolongée supérieure à 2 mois, vidanger le réservoir de carburant.

Ne pas nettoyer avec des liquides agressifs.

Conserver l'appareil dans un lieu sec et sûr, hors de la portée des enfants.

Lors du transport, vidanger le réservoir de carburant.

9. Élimination

À la fin de la durée de vie de votre motobineuse, s'adresser à un centre d'assistance qualifié pour les informations relatives à la mise hors service, au démantelement et à l'élimination.

DONNEES TECHNIQUES DE LA MOTOBINEUSE TL 40/N TL 60
Masse (sans carburant)	36 Kg	39 Kg
Largeur de binage	38cm	56 cm
Regime maximum de rotation des fraises	80 1/min
Vibrations au guidon EN 1033:1995 UNI EN 709:1998	5,9 m/s2@ 3.000 rpm
Niveau de pression acoustique EN 1553:2001 UNI EN 709:1998	LAcq 80,2 dB (A) - Lmax 98,7 dB (C) @ 3.000 rpm
Puisance
BRIGGS & STRATTON - XC 35 - 450 SERIES BRIGGS & STRATTON - XLS 50 - 625 SERIES HONDA - GVC 135 SANDRIGARDEN 3,5 - 350 SANDRIGARDEN 5,5 - 550 OHV	2,5 kW @ 3.600 rpm 3,5 kW @ 3.600 rpm 2,6 kW @ 3.600 rpm 2,2 kW @ 3.600 rpm 3,3 kW @ 3.600 rpm

note

note

MANUEL d'instruction de la motobineuse

note note

SANDRIGARDEN se réserve le droit d'apporter toute modification technique ou esthétique sans avertir au préalable.
