Type de produit	Motobineuse
Marque	VERCIEL
Modèle	PS045H
Transmission	Courroie trapézoïdale avec embrayage par galet tendeur, réducteur à roue et vis sans fin, roulements à billes étanches
Vitesse de rotation des outils	120 tr/min
Largeur de travail	0,50 m ou 0,40 m selon montage des couronnes
Diamètre des couronnes	260 mm (double couronne)
Réglage mancheron	Hauteur et déport réglables
Vibrations au guidon	< 2,5 m/s²
Moteur	4 temps, essence sans plomb 98 octane
Huile moteur recommandée	SAE 30 (low 30)
Huile de transmission	SAE 80 API GL4
Dispositif de sécurité	Frein moteur (sur modèles Briggs & Stratton Quattro - XM 50)
Entretien moteur	Vidange après 5 h puis toutes les 25 h, nettoyage filtre à air toutes les 25 h, contrôle bougie
Nettoyage	Lavage au jet d'eau sans diriger sur le moteur, éviter le nettoyeur haute pression
Accessoires optionnels	Paire de couronnes "jardinier", roues métalliques à crampons, kit émousseur, buttoirs à ailes
Réparabilité	Opérations de maintenance et dépannage à effectuer par un atelier spécialisé
Garantie	Suppression de garantie en cas de non-respect des instructions
Conformité	Directives européennes (CE)

FOIRE AUX QUESTIONS - PS045H VERCIEL

Comment assembler le guidon de la motobineuse PS045H ?

Assemblez le guidon en emboîtant le tirant sur les bras du guidon et en vissant les écrous. Mettez en place les bras de guidon sur la potence avec 2 boulons M8x45. Réglez la hauteur avec la vis. Déroulez la timonerie d'accélérateur et bloquez la commande avec le boulon M5x40. Accrochez la timonerie d'embrayage sur le levier. Enfin, accrochez les colliers de gaine.

Comment démarrer le moteur ?

Avant de démarrer, assurez-vous que personne ne se trouve dans la zone dangereuse. Ouvrez le robinet d'essence, mettez la manette du moteur sur START ou CHOKE et la manette d'accélération au mancheron. Saisissez la poignée du lanceur et tirez énergiquement. Une fois le moteur en marche, ramenez la manette sur RUN ou MINI et réglez la vitesse avec la manette d'accélération.

Comment régler la profondeur de travail ?

La profondeur de travail se règle en ajustant la béquille. Plus la béquille est basse, plus la machine travaille en profondeur. La vitesse de progression dépend de l'appui sur le mancheron : appuyer pour freiner, relâcher pour accélérer.

Quelles huiles utiliser pour le moteur et la transmission ?

Pour le moteur, utilisez une huile SAE 30 (low 30). Pour la transmission, utilisez une huile SAE 80 API GL4.

Quel type de carburant est recommandé ?

Utilisez de l'essence sans plomb octane 98. Ne remplissez pas le réservoir à ras bord et essuyez tout carburant renversé avant de démarrer.

Comment entretenir la machine après utilisation ?

Après chaque utilisation, nettoyez soigneusement la machine au jet d'eau sans diriger le jet sur le moteur. Évitez le nettoyeur haute pression. Enlevez herbes, racines et terre des outils et du carter. Huilez les articulations avec de l'huile moteur.

Quelles sont les précautions de sécurité importantes ?

Ne faites pas tourner le moteur dans un local clos (risque de monoxyde de carbone). Éloignez les sources d'incendie lors du remplissage. Avant toute intervention, débranchez le câble de bougie. Éloignez les enfants et les personnes non formées. Libérez la zone de travail des objets projetables.

Comment ajuster l'embrayage si nécessaire ?

Si un réglage est nécessaire, desserrez l'écrou de blocage du câble d'embrayage (1) et tournez le tendeur (2) dans un sens ou l'autre. Après réglage, resserrez l'écrou de blocage.

Quels accessoires sont disponibles pour cette motobineuse ?

Les accessoires optionnels incluent : paire de couronnes 'jardinier' (réf. 33860), paire de roues métalliques à crampons Ø250 (33968), kit émousseur (33535), buttoir à ailes fixe avec attelage Ø17 (33972) ou 30x6 (39188).

Quand effectuer la vidange d'huile moteur ?

La première vidange s'effectue après 5 heures d'utilisation, puis toutes les 25 heures. Effectuez la vidange moteur chaud. Contrôlez le niveau d'huile avant chaque utilisation.

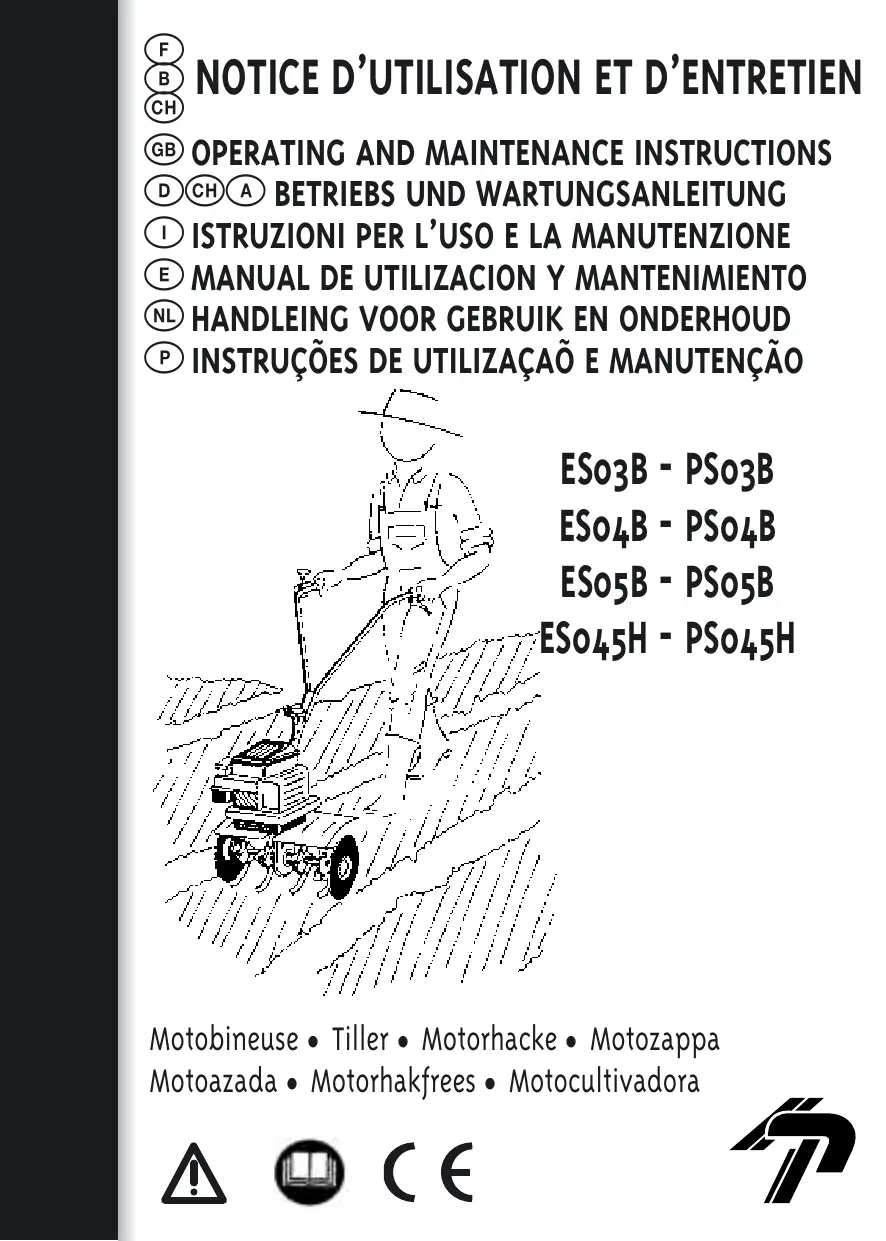

MODE D'EMPLOI PS045H VERCIEL

• Vibrations au guidon: < 2,5 m/s^2 Transmission: - Par courroire trapézoidale avec embrayage par galet tendeur - Réducteur à roue et vis sans fin et roulements à billes étanches Vitesse de rotation des outils: 120 tr/min
• Mancheron réglable en hauteur et/ou déport

Avant de METTRE votre machine en MARCHE, veuillez LIRE attentivement la NOTICE du moteur AINSI que les instructions de ce MANUEL.

Dans le but d'améliorer ses produits et d'être en conformité avec les normes européennes, PILOTE 88 se réserve le droit de modifier sans préavis les caractéristiques.

1) Assembler le guidon. 2) Visser l'écrou de blocage. Le mancheron est bloqué latéralement et en hauteur. 3) Dérouler la timonerie d'accélérateur et bloquer la commande à l'aide du boulon M6x45 sur le côté droit du mancheron.

NOTE : La commande d'accélération est réglée en usine

4) Accrocher les colliers de gaine.

• Emboîter le tirant sur les bras du guidon et visser les écrous. -2 Mettre en place les bras de guidon sur la potence et assembler à l'aide des 2 boulons M8 × 45. -3 Régler la hauteur des guidons avec la vis. -4 Dérouler la timonerie d'accélérateur et bloquer la commande à l'aide du boulon M5 x 40 (la commande d'accélération est réalisée en usine). -5 Accrocher la timonerie d'embrayage sur le levier.
• 6 Accrocher les colliers de gaine.

La profondeur de terre travaillée est fonction du réglage de profondeur de la bequille.

Plus la béquille est réglée basse, plus la machine travaille en profondeur.

Note: la vitesse de progression de la machine est fonction de l'appui plus ou moins important sur le mancheron. Pour freiner, on appuie sur le mancheron et inversement.

Attention: la motobineuse n'est pas adaptée en travail sur terrain recouvert de gazon compact. D'autre part, son usage est déconseillé sur les terrains très pierreux!

Les frais commencent à tourner seulement après avoir actionné le levier d'embrayage. Si un réglage est nécessaire, desserer l'écrou de blocage du câble d'embrayage ① et tourner le tendeur ② dans l'un ou l'autre sens. Après réglage, serrer l'écrou de blocage ①.

Votre machine est équipée de couronnes doubles 260mm qui permettent d'obtenir une largeur de travail de 0,50 m ou 0,40 m.

Les disques protège-plantes permettent de travailler à proximité de plantations, massifs, bordures, etc... sans les abimer (0,50m)

Au montage des couronnées, veillez à ce que le biseau des outils soit dans le sens de la marche, vers l'avant.

Avant toute intervention sur la machine, le moteur doit être arrêté, le fil de bougie déconnecté. Ne jamais mettre

de carburant dans le moteur brûlant, attendre son refroidissement, utiliser un entonnoir ou autre pour éviter les échappées.

Preparation

(se reporter à la notice du moteur)

- Le moteur est livré sans huile. Il convient de mettre une huile de telle qualité et de type iow3o. - Remplir le réservoir avec de l'essence sans plomb octane 98 sans aller jusqu'au débordement. En cas d'éclaboussures, essuyer avec un chiffon.

Demarrage du moteur

Avant de lancer le moteur, s'assurer que personne ne se trouve dans la zone dangereuse des outils, ni à proximité du moteur. Se placer à côté derrière la machine.

Ouvrir le robinet d'essence, s'il y a lieu, mettre la manette du moteur sur «START» ou «CHOKE», faire de même avec la manette d'accélération au mancheron. Saisir la poignée du lanceur et tirer énergiquement pour activer la compression du moteur. Lorsque le moteur tourne, ramener la manette du moteur sur «RUN» ou «MINI» et régler la vitesse avec la manette d'accélération. Lorsque le moteur est chaud, amorcer la manette du moteur à mi-course pour le démarrer. Pour arrêter le moteur, placer la manette d'accélération au mancheron sur «STOP» ou en appuyant sur le bouton coupe-circuit s'il y a lieu.

FREIN Moteur (modèle briggs & stratton quattro - XM 50)

-Pour démarrer le moteur, il faut impérativement actionner le levier de frein moteur avant de donner un coup sec sur la corde du lanceur du moteur. - Pour stopper le moteur, relâcher le levier de frein-moteur.

Pour toutes les opérations d'entretien ou de contrôle, le moteur est arrêté, le fil de bougie déconnecté.

Entretien machine

• Contrôle périodiquement les serrages des boulons et des vis.
• Après chaque utilisation, la machine est nettoyée soigneusement. Laver au jet d'eau sans le diriger directement sur le moteur. Éviter le nettoyeur haute-pression.
• Enlever herbes, racines, terre sur les outils et carter. - Huiler les différentes articulations (huile moteur).
• Huile: SAE 8o API GL4 pour transmissions.

Entretien moteur

(se reporter à la notice du moteur)

• Contrôle le niveau d'huile avant chaque utilisation.
• La première vidange s'effectue après 5 heures d'utilisation, ensuite toutes les 25 heures, la vidange s'effectue moteur chaud.
• Contrôler l'état du filtré à air. Nettoyer la cartouche toutes les 25 heures d'utilisation en tapotant doucement sur une surface plane. La remplacer si nécessaire.
• Contrôler l'état de propre du moteur. Nettoyer régulièrement les ailettes de refroidissement ainsi que tous les endroits obstrués par la poussière ou l'herbe.
• Contrôler régulièrement l'état de la bougie ainsi que les électrodes.

TOUTES LES OPÉRATIONS DE MAINTENANCE ET DE DÉPANNAGE DOIVENT ÊTRE IMPÉRATIVEMENT EFFECTUÉES DANS UN ATELIER SPÉCIALISÉ (Nous tenons la liste des agents à votre disposition).

Maintenace

Si ces instructions ne sont pas suivies scrupuleusement, il pourrait en résulter des accidents corporels ou matériels, de même que la suppression de la garantie.

• Ne faites pas tourner le moteur dans un local clos. Les gaz d'échappement contiennent un monoxyde de carbone, gaz inodore et mortel.
• Des modifications non agrées de cette machine ou de ce moteur et sont utilisées pour des applications inappropriées poursuivent dégrader son fonctionnement, sa sécurité d'emploi et sa durée de vie. N'utilise que des pièces de rechange approuvées.
• N'utilisez pas le moteur sans pot d'échappement ou sans filtre à air.
• Ne remplissez pas le réservoir d'essence lorsque le moteur est en marche, laissez refroidir le moteur 2 minutes avant de faire le remplissage.
• Essuyez toute l'essence répandue avant de mettre le moteur en marche.
• L'essence étant un liquide hautement inflammable, éloignez toute source d'incendie : cigarette, allumette, braise, etc...
• N'utilise pas le moteur dans les zones boisées, broussailleuses ou sur des terrains couverts d'herbes sèches, si le pot n'est pas muni d'un pare-étincelles.
• Avant toute intervention sur le moteur ou la machine, débranchez le câble de la bougie.

Sécurité des personnes

• Ne laissez personne utiliser la machine sans lui avoir donné au préalable des instructions correctes. Éloignez les gens et les enfants de la machine en cours d'utilisation.
• Écartez les mains et les pieds des organes brûlants ou en mouvement.
• Ne restez pas devant l'appareil et à proximité des outils lorsqu'ils tournent.
• Libérez la zone de travail de tout objet qui pourrait être happé ou projeté.
• Arrêtez le moteur lorsque vous quittez la machine, même un court instant.

33860	X	Paire de couronnes "jardinier"
33968		Paire de roue métalliques à crampons Ø 250
33535		Kit émousseur
33972		Buttoir à ailes fixe avec attelage Ø 17
39188		Buttoir à ailes fixes avec attelage 30 x 6

Paire de couronnes "jardinier"
