SA-93 PLUS - Amplificateur audio VINCENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo intégré
Caractéristiques techniques principales	Amplification à transistor, puissance de sortie élevée, faible distorsion
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	430 mm x 320 mm x 100 mm
Poids	8 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Type de batterie	Non applicable
Tension	230 V
Puissance	2 x 70 W sous 8 ohms
Fonctions principales	Entrées RCA, contrôle de tonalité, sortie casque
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Ne pas exposer à l'humidité, respecter les consignes d'utilisation
Informations générales utiles	Idéal pour les mélomanes, performances audio de haute qualité

FOIRE AUX QUESTIONS - SA-93 PLUS VINCENT

Comment connecter le VINCENT SA-93 PLUS à mes enceintes ?

Utilisez des câbles d'enceintes adaptés pour relier les bornes de sortie de l'amplificateur aux bornes d'entrée de vos enceintes. Assurez-vous de respecter la polarité (+ et -).

Pourquoi le son est-il faible ou distordu ?

Vérifiez que le volume est correctement réglé et que les câbles sont bien connectés. Assurez-vous également que les enceintes sont compatibles avec l'amplificateur.

Comment régler les basses et les aigus sur l'amplificateur ?

Utilisez les boutons de réglage des basses et des aigus situés sur le panneau avant de l'amplificateur pour ajuster le son selon vos préférences.

Le VINCENT SA-93 PLUS ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Puis-je utiliser le VINCENT SA-93 PLUS avec un téléviseur ?

Oui, vous pouvez connecter votre téléviseur à l'amplificateur via la sortie audio. Utilisez un câble RCA ou optique selon les options disponibles sur votre téléviseur.

Comment effectuer une réinitialisation de l'appareil ?

Pour réinitialiser le VINCENT SA-93 PLUS, éteignez l'appareil, débranchez-le pendant quelques minutes, puis rebranchez-le et rallumez-le.

Quelles sont les dimensions de l'amplificateur ?

Les dimensions du VINCENT SA-93 PLUS sont 430 mm de large, 300 mm de profondeur et 90 mm de hauteur.

Où puis-je trouver des pièces de rechange pour le VINCENT SA-93 PLUS ?

Vous pouvez contacter le service client de VINCENT ou vérifier auprès de revendeurs agréés pour des pièces de rechange.

L'amplificateur chauffe-t-il pendant l'utilisation ?

Il est normal que l'amplificateur chauffe légèrement pendant son utilisation. Assurez-vous qu'il est bien ventilé et qu'il n'est pas obstrué.

Le VINCENT SA-93 PLUS est-il compatible avec les systèmes audio multiroom ?

Le VINCENT SA-93 PLUS n'est pas conçu pour être utilisé dans un système audio multiroom. Il fonctionne comme un amplificateur stéréo traditionnel.

MODE D'EMPLOI SA-93 PLUS VINCENT

SA-93 plus

Préamplificateur stéreo

Nous vous remercions de la confiance que vous nous témoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.

Même si on peut comprendre que vous ayez envie d'utiliser immédiatement cet appareil, nous vous prions de lire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l'appareil de manière optimale dans votre système, même si celui-ci a été installé par un revendeur.

Veuillez respecter les consignes de sécurité, même si certaines peuvent vous paraître évidentes.

Vous trouverez à la fin de ce manuel un petit glossaire qui vous explique les termes techniques utilisés.

Votre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéressent, n'hésitez pas à lui en faire part.

Nous vous souhaitons beaucoup de plaisir avec notre/votre produit.

Consignes de sécurité 32

Informations complémentaires 33

Contenu de la livraison 34

Description de l'appareil 34

Télécommande 36

Installation 38-40

Utilisation de l'appareil 41

Conseils 42

Dépannage 43

Glossaire 45

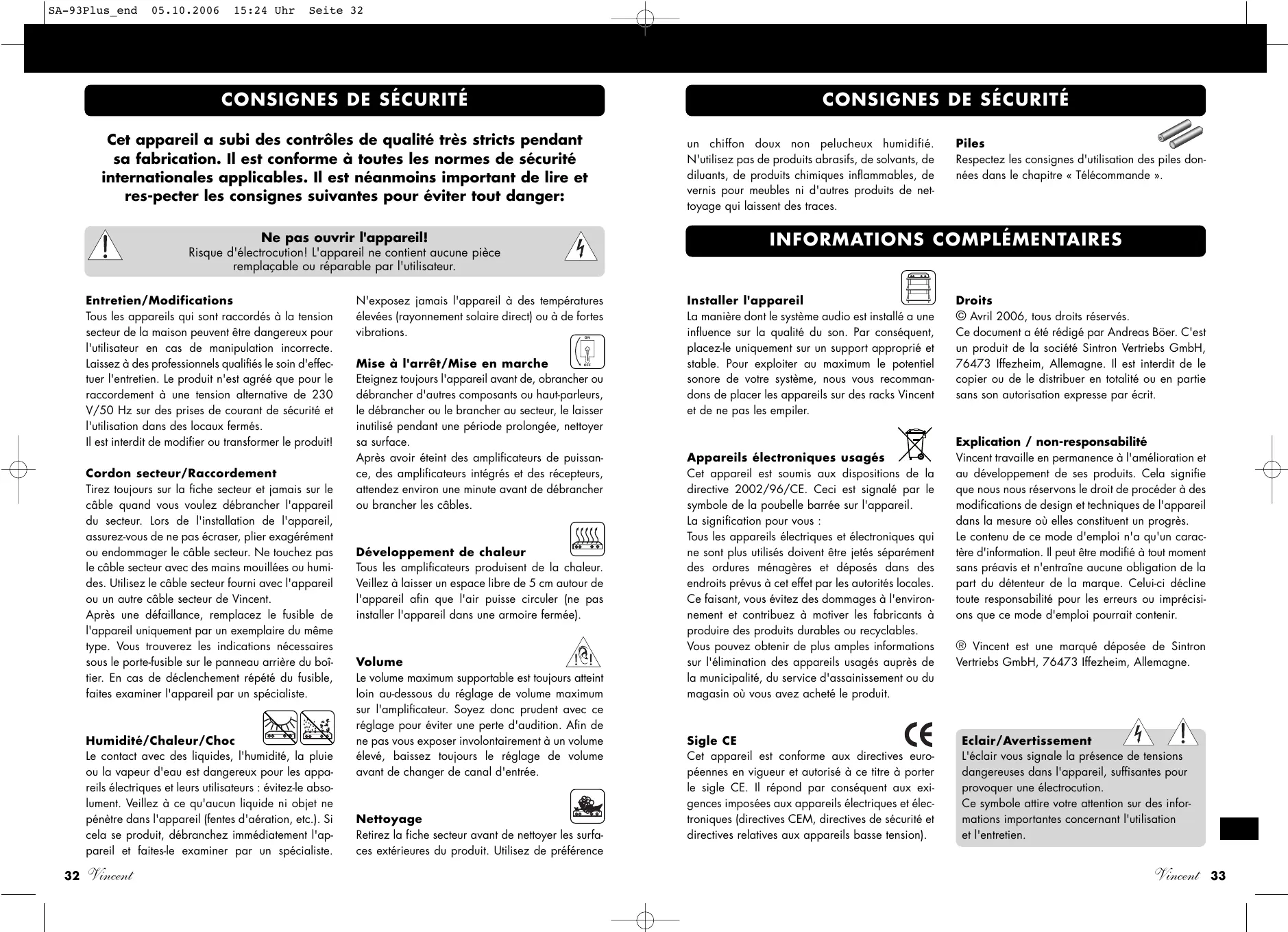

Cet appareil a subi des contrôles de qualité très stricts pendant sa fabrication. Il est conforme à toutes les normes de sécurité internationales applicables. Il est néanmoins important de lire et respecter les consignes suivantes pour éviter tout danger:

Ne pas ouvrir l'appareil!

Risque d'électrocution! L'appareil ne contient aucune pièce replacable ou réparable par l'utilisateur.

Entretien/modifications

Tous les appareils qui sont raccordés à la tension secteur de la maison peuvent être dangereux pour l'utilisateur en cas de manipulation incorrecte. Laissez à des professionnels qualifiés le soin d'effectuer l'entretien. Le produit n'est agréé que pour le raccordement à une tension alternative de 230 V/50 Hz sur des prises de courant de sécurité et l'utilisation dans des locaux fermés.

Il est interdit de modifier ou transformer le produit!

Cordon secteur/raccordement

Tirez toujours sur la fiche secteur et jamais sur le cable quand vous voulez débrancher l'appareil du secteur. Lors de l'installation de l'appareil, assurez-vous de ne pas écraser, plier exagérément ou endommager le cable secteur. Ne touchez pas le cable secteur avec des mains mouillées ou humides. Utilisez le cable secteur fourni avec l'appareil ou un autre cable secteur de Vincent.

Après une défaillance, remplacez le fusible de l'appareil uniquement par un exemplaire du même type. Vous trouverez les indications nécessaires sous le portefusible sur le panneau arrière du boîtier. En cas de déclenchement repété du fusible, faites examiner l'appareil par un spécialiste.

Humidité/chaleur/choc

Le contact avec des liquides, l'humidité, la pluie ou la vapeur d'eau est dangereux pour les appareils électriques et leurs utilisateurs : évitez-le absolument. Veillez à ce qu'aucun liquide ni objet ne pénètre dans l'appareil (fentes d'aération, etc.). Si cela se produit, débranchez immédiatement l'appareil et faites-le examiner par un spécialiste.

N'exposez jamais l'appareil à des températures élevées (rayonnement solaire direct) ou à de fortes vibrations.

Mise à l'arrêt/mise en marche

Eteignez toujours l'appareil avant de débrancher ou débrancher d'autres composants ou haut-parleurs, le débrancher ou le brancher au secteur, le laisser inutilisé pendant une période prolongée, nettoyer sa surface.

Après avoir été éteints des amplificateurs de puissance, des amplificateurs intégrés et des récepteurs, attendez environ une minute avant de débrancher ou brancher les câbles.

Développement de chaleur

Tous les amplificateurs produisent de la chaleur. Veillez à laisser un espace libre de 5 cm autour de l'appareil afin que l'air puisse circuler (ne pas installer l'appareil dans une armoire fermée).

Volume

Le volume maximum supportable est toujours atteint loin au-dessous du réglage de volume maximum sur l'amplificateur. Soyez donc prudent avec ce réglage pour éviter une perte d'audition. Afin de ne pas vous exposer involontairement à un volume élevé, baissez toujours le réglage de volume avant de changer de canal d'entrée.

Nettoyage

Retirez la fiche secteur avant de nettoyer les surfaces extérieures du produit. Utilisez de préférence

Consignes de sécurité

Un chiffon doux non pelucheux humidifié. N'utilisez pas de produits abrasifs, de solvants, de diluants, de produits chimiques inflammables, de vernis pour meubles ni d'autres produits de nettoyage qui laissent des traces.

Respectez les consignes d'utilisation des piles données dans le chapitre « Télécommande »

Installer l'appareil

La manière dont le système audio est installé a une influence sur la qualité du son. Par conséquent, placez-le uniquement sur un support approprié et stable. Pour exploiter au maximum le potentiel sonore de votre système, nous vous recommandons de placer les appareils sur des racks Vincent et de ne pas les empiler.

Droits

© Avril 2006, tous droits réservés.

Ce document a été rédigé par Andreas Boer. C'est un produit de la société Sintron Vertriebs GmbH, 76473 Ifezheim, Allemagne. Il est interdit de le copier ou de le distribuer en totalité ou en partie sans son autorisation expresse par écrit.

Appareils électroniques usagés

Cet appareil est soumis aux dispositions de la directive 2002/96/CE. Ceci est signalé par le symbole de la poubelle barrée sur l'appareil.

La signification pour vous :

Tous les appareils électriques et électroniques qui ne sont plus utilisés doivent être jetés séparément des ordures ménagères et déposés dans des endroits prévus à cet effet par les autorités locales. Ce faisant, vous évitez des dommages à l'environnement et contribuez à motiver les fabricants à produire des produits durables ou recyclables.

Vous pouvez obtenir de plus amples informations sur l'élimination des appareils usagés auprès de la municipality, du service d'assainissement ou du magasin où vous avez acheté le produit.

Vincent travaille en permanence à l'amélioration et au développement de ses produits. Cela signifie que nous nous réservons le droit de procéder à des modifications de design et techniques de l'appareil dans la mesure où elles constituent un progrès. Le contenu de ce mode d'emploi n'a qu'un caractère d'information. Il peut être modifié à tout moment sans préavis et n'entraîne aucune obligation de la part du détenteur de la marque. Celui-ci décline toute responsabilité pour les erreurs ou imprécisions que ce mode d'emploi pourrait contenir.

Vincent est une marque déposée de Sintron Vertriebs GmbH, 76473 Iffezheim, Allemagne.

Sigle ce

Cet appareil est conforme aux directives européennes en vigueur et autorisé à ce titre à porter le sigle CE. Il répond par conséquent aux exigences imposées aux appareils électriques et électroniques (directives CEM, directives de sécurité et directives relatives aux appareils basse tension).

Éclair/avertissement

L'éclair vous signale la présence de tensions dangereuses dans l'appareil, suffisantes pour provoquer une électrocution.

Ce symbole attire votre attention sur des informations importantes concernant l'utilisation et l'entretien.

Contenu de la livraison

Veuillez vérifier le contenu de l'emballage, il devrait contenir le matériel suivant:

1 préamplificateur SA-93Plus 1 télécommande VRC-1 - 2 piles du type AAA (LR3) - 1 câble secteur - 2 câbles XLR - ce manuel

Description de l'appareil

Un bon système stéreo fait de la musique une véritable expérience. Afin de réaliser la mise en forme précise et authentique des signaux audio dont les préamplificateurs haut de gamme ont besoin pour cela, les caractéristiques suivantes jouent un rôle primordial:

• nature de la construction mécanique
• structure de l'alimentation électrique interne
• conception de l'électronique et des trajets de signaux (circuit amplificateur, composants électromécaniques)

Le SA-93Plus est un préamplificateur stéréo Vincent télécommandable pour jusqu'à six sources d'entrée. Il peut être branché à deux canaux d'amplificateur par connexion symétrique ou à quatre par connexion asymétrique.

Le boîtier est formé par un châssis en aluminium stable qui constitue une base solide pour les composants électroniques. Comme dans le modèle précédent, alimentation électrique et amplification des signaux faibles ont été physiquement séparés pour éliminer toute interférence entre les délicats signaux du préamplificateur et l'alimentation qui, à cet effet, est logée dans un compartiment distinct.

À y regarder de plus près, l'alimentation est constituée de deux alimentations totalement indépendantes, alimentées par deux transformateurs toroïdaux généreusement dimensionnés. Elles alimentent les circuits des deux canaux indépendamment l'un de l'autre pour assurer une séparation maximale des canaux.

Selon ce même principe, les circuits pour les deux canaux (droit et gauche) sont maintenus séparés depuis les entrées jusqu’aux sorties du préamplificateur. Chacun de ces circuits d’amplification utilise des modules FET à symétrie totale.

Des signaux symétriques sont aussi générés à partir de signaux d'entrée asymétriques (par exemple d'un lecteur de CD) afin de pouvoir utiliser ce type de connexion jusqu'à l'amplificateur de puissance.

Tous les composants qui ont une influence sur le son (selecteurs d'entrée, bouton de réglage du volume, bornes de connexion, etc.) ont par ailleurs été soigneusement sélectionnés.

L'afficheur est un écran à fluorescence à vide à fort contraste, affichant 1 ligne de 13 caractères.

Le SA-93Plus est le partenaire idéal des puissants amplificateurs finaux SP-993, SP-991 ou SP-991 Plus de Vincent.

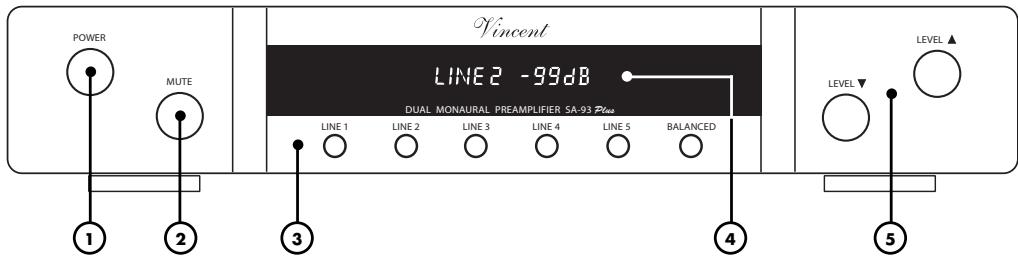

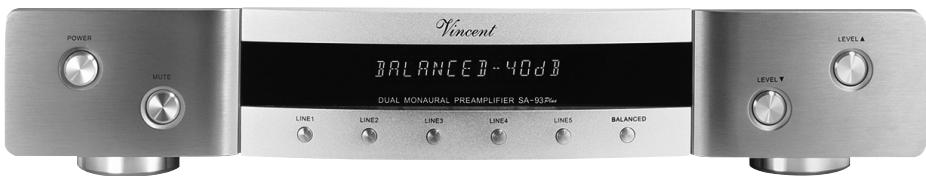

1. Power: interrupteur marche/arrêt

Allume ou éteint l'appareil.

2. Mute: touche de sourdine

Coupe le signal de sortie du pré-amplificateur et donc le son dans les haut-parleurs ou le casque.

3. Sélecteurs d'entrée

Servent à sélectionner la source d'entrée audio.

4. Afficheur 13 caractères

Indique la source d'entrée sélectionnée, le réglage actuel du volume et d'autres fonctions.

Régulez le niveau du signal de sortie et donc le volume dans les haut-parleurs et le casque.

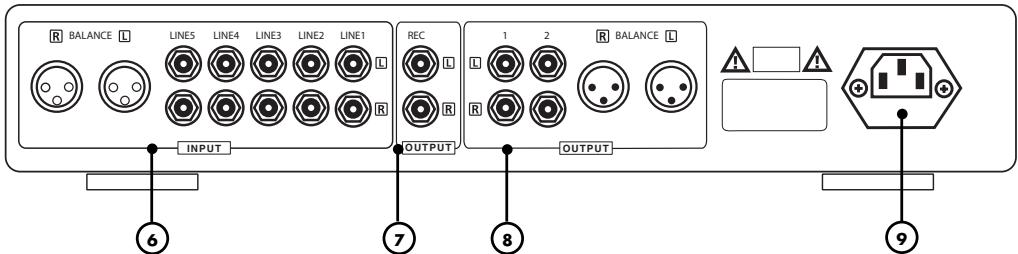

6. Input: connecteurs d'entrée du préamplificateur (1XXLR, 5XCINCH)

Connectez ici les câbles de vos sources audio.

7. REC output: connecteurs pour la sortie d'enregistrement (cinch)

Connectez ici si vous le souhaitez par exemple un appareil d'enregistrement

8. Connecteurs de sortie du préamplificateur (1XXLR, 2XCINCH)

Connectez ici un ou plusieurs amplificateurs finaux.

9. Prise secteur avec porte-fusible

Branchez ici le câble secteur et reliez-le à l'alimentation électrique. Le petit boîtier en plastique situé sous la prise contient le fusible de l'appareil. Reportez-vous aux consignes de sécurité.

Telecommande

Pointez la face avant de la télécommande directement vers la façade de l'appareil, assurez-vous qu'il n'y a pas d'objets entre la télécommande et l'appareil.

La distance entre télécommande et appareil ne doit pas dépasser 7m. Au-delà de cette portée, la fiabilité de la télécommande diminue.

Ne dirigez pas la télécommande en biais vers l'appareil, au-delà d'un angle de ± 30^ par rapport à l'axe central, l'appareil peut réagir moins bien à la télécommande.

Remplacez les piles quand la distance d'utilisation fiable de la télécommande diminue.

Utilisation des piles

Une manipulation incorrecte des piles peut provoquer une fuite d'acide voire une explosion dans les cas extrêmes.

Respectez la polarité indiquée à l'intérieur du compartiment à piles lors de l'insertion des piles.

Pour profiter de toute la durée de vie des piles, ne mélangez pas des piles neuves et des piles usagées et utilisez des piles de même type.

Certaines piles sont rechargeables, d'autres non.

Respectez les précautions et instructions qui figurent sur chaque pile.

Sortez les piles lorsque la télécommande n'est pas utilisée pendant une période prolongée.

Débarrasssez-vous des piles usagées conformément aux dispositions locales en matière de protection de l'environnement et ne les jetez pas avec les ordures ménagères.

Utilisez exclusivement des piles de type AAA (LR3).

Échanger/insérer des piles:

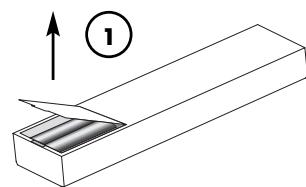

1. Soulevez le couvercle métallique à l'arrière de la télécommande. Le couvercle du compartiment à piles est tenu magnétiquement, il suffit de tirer sur la languette pour l'ouvrir.

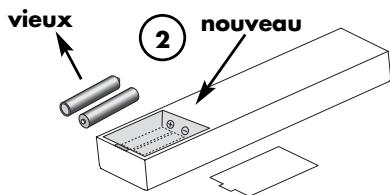

1. Retirez les piles usagées et insérez les nouvelles comme indiqué dans le compartiment à piles.

1. Refermez le compartiment à piles de la télécommande.

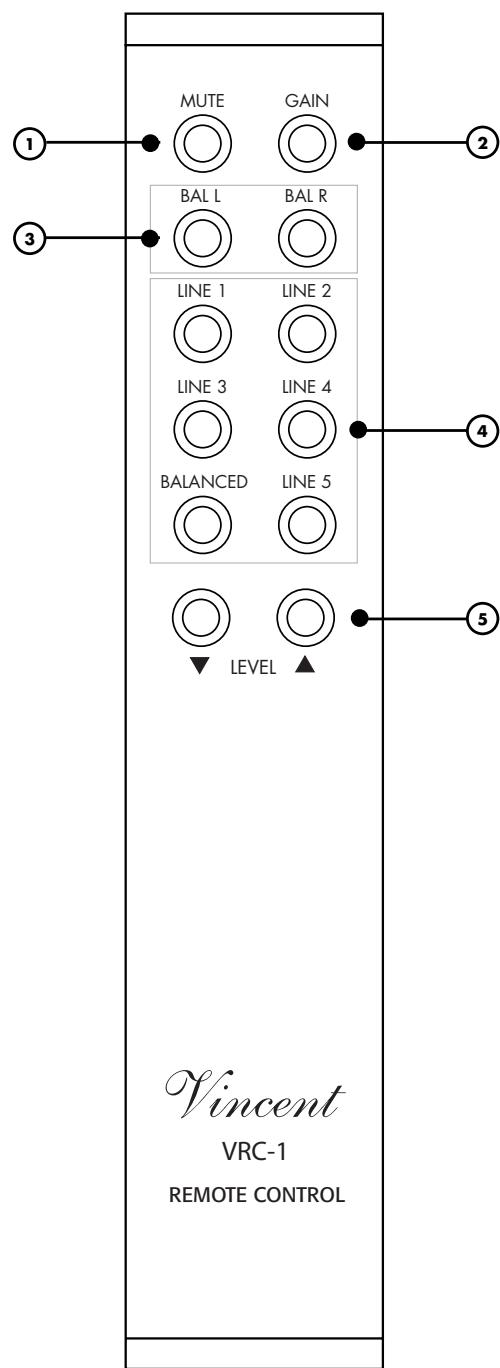

1. Mute: touche de sourdine

Coupe le signal de sortie du pré-amplificateur et donc le son dans les haut-parleurs ou le casque.

2. Gain: touche pour atténuation de -10DB du signal de sortie

Devrait être activée en cas d'utilisation d'amplificateurs finaux à haute sensibilité.

3. Bal l et bal r : touche pour balance de volume canal gauche/droit

Réglez ici si vous le souhaitez la différence de volume entre le canal droit et le canal gauche.

4. Sélecteurs d'entrée

Servent à sélectionner la source d'entrée audio.

Réglementez le niveau du signal de sortie et donc le volume dans les haut-parleurs et le casque.

Installation

Préamplificateur et amplificateur final forment un système. Vos haut-parleurs seront connectés à l'amplificateur final, les sources audio au préamplificateur.

Pour profiter pleinement des performances sonores des composants, il est conseillé de n'utiliser que des câbles de connexion de qualité, par exemple des câbles Vincent. Consultez votre revendeur.

Enlever les capuchons de protection

Avant la première installation, retirez les capuchons protecteurs en plastique des connecteurs Cinch et

XLR.

Raccordements

Les connecteurs d'entrée pour les lecteurs sources, les appareils d'enregistrement et les connecteurs de sortie pour l'amplificateur final sont des connecteurs Cinch mécaniquement identiques. Attention à ne pas les confondre lors de l'installation!

Fiches de raccordement

Assurez-vous que toutes les connexions sont bien serrées. Des connexions lâches peuvent provoquer des bruits, des pannes ou des dysfonctionnements.

Brancher/débrancher

Le contact de la broche centrale de la fiche Cinch avec le contact extérieur de la prise Cinch peut entraîner des dommages aux appareils si l'on connecte le préamplificateur et l'amplificateur final à l'état actif. Ne branchez ou débranchez donc le préamplificateur et l'amplificateur final que s'ils

dontéteints!

Entrées

Si l'appareil a connecter possède une sortie symétrique, il est judicieux de choisir l'entrée « balanced » (XLR) car la transmission est moins sensible aux

parasites et s'effectue avec un niveau plus élevé.

Entrée XLR

Notez que les affectations de signaux XLR européen et américaine sont différentes. Ce préamplificateur Vincent utilise le système européen. Les câbles sont identiques dans les deux cas. Si les deux appareils connectés sont conformes à la même norme, la liaison de signaux est correcte. C'est toujours le cas si les deux appareils ont été fabriqués par Vincent. Si l'on connecte deux appareils de norme différente, le signal est inversé. Dans ce cas, il faut changer l'affectation des signaux d'un côté de la connexion. Contactez votre revendeur pour plus d'informations.

Les connecteurs Cinch sont souvent identifiés par le code couleurs suivant : rouge pour le canal droit, noir ou blanc pour le canal gauche.

Connexion lecteur de CD

N'oubliez pas que le signal d'entrée de l'entrée « balanced » (XLR) n'est pas transféré à la sortie REC (output). Si le lecteur de CD est connecté à l'entrée XLR, il n'est pas possible de faire un enregistrement de CD via le préamplificateur.

Connexion à l'amplificateur FINAL (ou aux amplificateurs finaux)

Vous avez le choix entre une connexion symétrique (au moyen d’un connecteur XLR) ou une connexion asymétrique (au moyen de connecteurs Cinch) de préamplificateur et de préamplificateur final. Il est possible de connecter jusqu’à quatre canaux d’amplificateur final et par conséquent soit d’alimenter plus de deux haut-parleurs, soit d’utiliser des haut-parleurs de qualité supérieure avec deux amplificateurs finaux en mode bi-amping.

Choisissez la configuration adaptée à votre système :

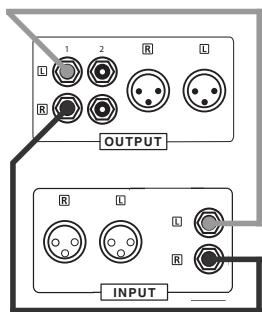

Connexion asymétrique d'un ou plusieurs amplificateurs final/finaux

Connectez les sorties Cinch marquées « 1 » sur le panneau de connexion « Output » avec les prises d'entrée des canaux d'amplificateur final (souvent désignées par « Input » ou « Power Amp In »).

Assurez-vous de ne pas interchanger le canal droit (R) et le canal gauche (L). Les lettres « R » et « L » vous montrent l'affection correcte.

Si vous connectez quatre canaux d'amplificateur, connectez en plus les sorties stéréo Cinch marquées « 2 » du préamplificateur de la même façon.

Connexion

1 amplificateur final

Connexion

Connexion symétrique de l'amplificateur final

Connectez les sorties XLR marquées « balanced » du panneau de connexion « output » avec les prises d’entrée XLR (input) de l’amplificateur final. Assurez-vous de ne pas interchanger le canal droit (R) et le canal gauche (L).

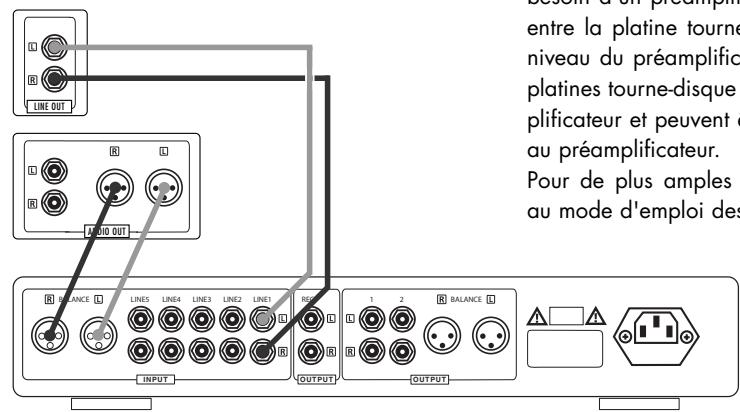

Connexions de sources AUDIO

Pour fournir des signaux de musique de vos sources audio (lecteur de CD, tuner, etc.) à votre amplificateur, branchez maintenant ces appareils en connectant leurs sorties audio (Output) aux entrées (Input) du préamplificateur.

Les connecteurs de sortie sont le plus souvent marqués « Output », « Audio Out », « Front OUT » ou « Line OUT »

L'entrée « balanced » ne peut être connectée qu'à

un appareil qui possède une sortie symétrique. Vous pouvez reconnaître cela à la forme du connecteur XLR. Laissez cette entrée libre si aucune de vos sources audio n'utilise ce type de connexion. De nombreux appareils audio offrent les deux possibilités de connexion. Les entrées « Line1 » à « Line5 » sont des entrées haut niveau standard avec prise Cinch.

Pour utiliser une platine tourne-disque, vous avez besoin d’un préamplificateur phono qui s’installe entre la platine tourne-disque et une entrée haut niveau du préamplificateur. Certains modèles de platines tourne-disque contiennent déjà ce préamplificateur et peuvent être connectées directement au préamplificateur.

Pour de plus amples informations, reportez-vous au mode d'emploi des appareils à connecter.

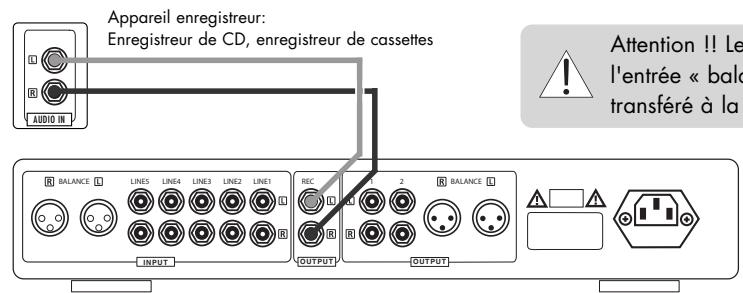

Connexion d'un appareil d'enregistrement

Si vous le souhaitez, vous pouvez connecter un appareil d'enregistrement (p. ex. enregistreur de CD, enregistreur de cassettes ou autre) aux prises Cinch « REC Output » à l'arrière de l'appareil. Il recevra le niveau de sortie fixe (niveau Line) de la source audio actuellement sélectionnée sur le SA-93 Plus. Le niveau de sortie est indépen

dont du réglage de volume et de la sourdine.

Pour cela, connectez cette sortie (REC Output) à l'entrée (Record ou Input) de l'appareil au moyen de câbles Cinch. Il est possible de connecter d'autres appareils qui doivent être alimentés par le signal de niveau Line du canal d'entrée sélectionné sur le préamplificateur.

Attention !! Le signal d'entrée de l'entrée « balanced » (XLR) n'est pas transféré à la sortie « REC Output »!

Connexion du câble secteur

Enoncez fermement la fiche du câble secteur fourni dans la prise à l'arrière de l'appareil. Connectez l'autre extrémité du câble secteur à une prise secteur.

Notes sur le mode bi-amping

Ce mode de fonctionnement n'est possible qu'en

Utilisant les connexions Cinch (asymétriques) et quatre canaux d'amplificateur final (par exemple deux amplificateurs finaux stéréo) connectés comme décrit sous (1). En outre, les haut-parleurs utilisés doivent être prévus pour cela. Cela se reconnaît à la double connexion des bornes de haut-parleur.

Utilisation de l'appareil

À l'arrêt, l'appareil est déconnecté du secteur. Il ne possède pas de circuit de veille, on l'allume et on l'éteint sur le panneau frontal et pas à l'aide de la télécommande. L'appareil est opérationnel environ quatre secondes après que l'interrupteur de mise en marche a été actionné.

Mise en marche et arrêt

Afficheur

WELCOME

Maintenez la touche Level appuyée pour augmenter le volume. Utilisez la touche Level▼ pour le diminuer. Ceci est possible aussi bien avec la télécommande qu’avec les touches du panneau frontal. Pendant le réglage, l'affichage change pour indiquer la valeur actuelle du réglage. La valeur du volume minimum est -99dB, le volume maximum est atteint quand la valeur 0dB est affichée.

Réglage du volume

Afficheur

VOLUME-9908

VOLUME 0008

Appuyez brièvement sur la touche du canal d'entrée souhaité (Line1-5 ou Balanced) pour passer à la lecture de l'appareil qui y est connecté. Ces touches se trouvent aussi bien sur le panneau frontal que sur la télécommande. Le nom du canal d'entrée apparait brièvement sur l'afficheur. Par précaution, réduisez le volume avant de changer de canal d'entrée!

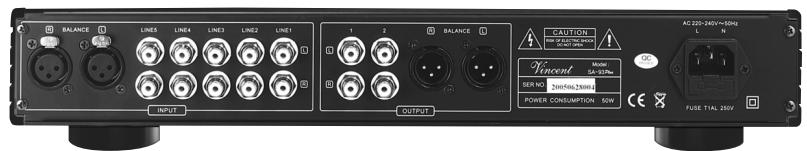

Sélecteurs d'entrée

LINE1

LINE 3

IE4

LINE 5

BALANCED

Afficheur

LINE/

Vous permet de régler un des deux canaux et donc un des haut-parleurs plus fort que l'autre. Ce réglage de balance ne peut être fait qu'au moyen de la télécommande. Ceci peut être souhaité si vous vous trouvez plus près d'un des haut-parleurs que de l'autre et percevez de ce fait une différence de volume. Vous pouvez régler la balance de volume des canaux en 10 échelons de chaque côté. La valeur maximale de la différence entre canaux est atteinte quand « +10dB » est affiché. En plus de la valeur réglée, l'afficheur indique lequel des deux canaux stéréo a été réglé plus fort.

Balance des canaux

Afficheur

BAL L +/008

BAL R +/008

La fonction sourdine peut être activée sur le panneau frontal du préamplificateur ou par la télécommande.

Elle coupe le signal de sortie du préamplificateur et donc le son dans les haut-parleurs.

Un nouvel appui sur la touche rétablit le volume d'origine.

Sourdine

Afficheur

MUTING

Cette touche active une atténuation de niveau de 10dB.

Ceci peut être utile pour certains attaquer des amplificateurs finaux à haute sensibilité comme par exemple le SP991 de Vincent.

Cette touche ne doit pas être actionnée pour l'usage quotidien!

Adaptation aux amplificateurs finaux sensibles

Afficheur

GRIN-10B

Temps de rodage/échauffement

Vos appareils audio demandent un certain temps pour atteindre leurs performances maximales. Ce laps de temps est très différent pour les différents composants de votre système. Vous obtenez un son de toute valeur qualité et plus homogène en laissant l'appareil sous tension.

Profitez de l'expérience de votre revendeur!

Ronflement du secteur

Certaines sources audio peuvent provoquer, en liaison avec l'amplificateur, un ronflement perceptible dans les haut-parleurs. Le volume de ce bruit est variable avec le réglage de volume de l'amplificateur. Ceci n'est pas le signe d'un défaut de vos produits audio, mais doit être éliminé par des mesures appropriées. En général, n'importe quel appareil connecté à l'amplificateur, fonctionnant également sur secteur et relié au conducteur de terre du secteur, peut causer le problème.

L'expérience montre que ce phénomène est soit du à la connexion d'antenne du tuner ou du télévi

seur, soit en relation avec des ordinateurs personnels, haut-parleurs électrostatiques, subwoofer, platines tourne-disque ou amplificateurs de casque qui sont connectés aux entrées audio de l'amplificateur.

Une autre cause possible du renflement est une interférence électromagnétique entre l'alimentation d'autres appareils (p. ex. amplificateur, récepteur, lecteur de CD, tuner, etc.) et la tête de lecture d'une platine tourne-disque connectée. On peut facilement déterminer soi-même de telles causes de défaut en changeant la platine tourne-disque de place.

Certains amplificateurs finaux possèdent un commutateur « Ground Lift ». Lorsqu'on le presse, la masse du châssis et la masse du conducteur de terre sont séparées du point de masse central de l'appareil. Le conducteur de terre conserve sa fonction. Cela peut aider à empêcher le renflement.

Dépannage

Symptôme	Cause du début	Remèd
Aucune fonction après allumage	Câble secteur pas connecté à une prise de courant activeCâble secteur pas correctement enchîné dans la prise de courantCâble secteur défectueuxFusible de l'appareil défectueux	Connector le âble secteur à une prise de courant activeBien enforcer la fiche secteur dans la prise de courant et de l'autre côté dans la prise secteur de l'appareilRemplacer le âble secteur par un âble secteur adéquatRemplacer le fusible
Pas de lecture malgré une connexion secteur correcte	Volume (Level) régèle trop basMauvais canal d'entrée sLECTIONnéSortie du lecteur source pas (ou pas correctement) connectée au connecteur d'entrée souhaié du préamplificateurLe lecteur source ne délivre aucun signalAmplificateur final pas correctement connecté, étêt ou défectueuxLes cables de haut-parleur ne sont pas correctement connectés à l'amplicateur final ou sont défectueux	Augmenter le volume avec précautionCorriger la sélectionCorriger la connexion du lecteur sourceDémarrer la lecture de l'appareilContröler les connexions et le bon fonctionnement de l'amplicateur finalContröler les cables de haut-parleur et les fixer aux connecteurs de l'amplicateur final et des haut-parleurs
Lecture sur un canal seulement	Un des cables de haut-parleur n'est pas correctement connecté ou est défectueuxUn des cables de signal entre pré-amplificateur et amplificateur final est desserré ou défectueuxLe cable de signal entre le lecteur source et le préamplificateur n'est pas correctement connecté ou est défectueuxLa balance des canaux est mal réglée	Contrôler les cables de haut-parleur et les fixer aux connecteurs de l'amplicateur final et des haut-parleursContrôler et fixer ces cablesContrôler et fixer ces cablesCorriger le réglage de balance
La télécommande ne fonctionne pas	Pas de piles dans la télécommande, piles mal insérées ou usagéesLa ligne de vue entre télécommande et appareil est bouchée, la portée est dépassée ou l'angle de commande est trop grandL'appareil n'est pas allumé	Contrôler et remplaçer les piles si nécessaireEssayer d'utiliser la télécommande seulement quand la vue sur le panneau frontal est dégagée, à moins de 7 m de distance et bien en face de l'appareilAllumer l'appareil
Ronflement à bassé fréquence audible	Voir la page précédente

Caractéristiques techniques

Bande passante :	10 Hz - 20 kHz
Distorsion harmonique (THD) (20Hz-20kHz) :	< 0,1 %
Rapport signal/bruit :	> 95 dB
Sensibilité d'entrée :	380 mV
Saturation en entrée :	8V
Impédance d'entrée :	47 kΩ
Déparation des canaux :	86 dB
Tension de sortie nominale (20Hz-20kHz, THD<0,03%) :	2 V (max. 8V)
Gain total :	15 dB
Consommation :	15 W
Raccordement secteur :	220V-240V/50
Dimensions (Lxhxl) :	430 x 84 x 360 (hauteur des pieds)
Poids :	10,9 kg
Couleur :	noir/argent

GLOSSaire

Désignation américaine de la connexion coaxiale Cinch, initialement abréviation de Radio Corporation of America. Fiches et câbles sont constitués d'un conducteur central et d'un conducteur extérieur concentrique. Permet la transmission d'un signal mono. Par rapport au XLR, ce type de connexion est aussi appelé liaison de signal asymétrique (unbalanced).

Aussi: « liaison symétrique » ou « balanced ». Un connecteur encastrable pour appareils audio. Il est rond, a environ 1,5 cm de diamètre et possède 3 broches de contact. XLR est une connexion alternative au Cinch pour les signaux HF dans le domaine audio professionnel. L'avantage est la capacité de transmission supplémentaire du même signal, mais inversé (d'où les trois broches de contact). Cela permet d'éliminer les perturbations électromagnétiques induites à travers le câble si l'appareil récepteur est capable de traiter les signaux de façon correspondante. Le niveau de transmission est en outre plus élevé, les signaux audio transmis sont ainsi moins sensibles aux parasites.

Niveau:

Une manière de représenter toute grandeur physique ; mesure usuelle des tensions de signal et du volume. Est indiquée en décibels. On désigne par tensions « au niveau Line » les tensions de signal inférieures à 1 V qui conviennent comme signaux audio pour les entrées des amplificateurs. Les entrées de l'amplificateur (se présentant en général sous la forme de prises Cinch) qui sont prévues pour les signaux du lecteur de CD, du magnétophone, du lecteur de DVD, etc. sont aussi désignées par entrées de niveau Line ou entrées à haut niveau. La sensibilité d'entrée est comprise entre 100 et 500 mV (millivolts).

Sources audio/lecteurs sources:

Composants de votre chaîne hi-fi et tous les autres appareils dont vous pouvez écouter le son via le système en les branchant au préamplificateur ou à l'amplificateur intégré. Cela comprend les lecteurs de CD, les lecteurs de DVD, les tuners (radios), les lecteurs de cassettes, les enregistreurs DAT, les ordinateurs per

sonneurs, les platines tourne-disques, les lecteurs audio portables et bien d'autres.

Sensibilité d'entrée:

Terme désignant la plus petite tension d'entrée qui génère la puissance de sortie maximum quand le volume est réglé au maximum. Exemples: 100 à 500 mV (millivolts) pour les entrées à haut niveau, 2 à 5 mV à l'entrée phono MM ou 0,1 à 0,5 mV à l'entrée phono MC.

Consiste à connecter chacun des haut-parleurs conçus à cet effet par deux câbles de haut-parleur séparés à deux bornes de connexion d'un amplificateur (final ou intégré). Le filtrage de la gamme des fréquences totale est réalisé dans les haut-parleurs. Un câble est connecté à la connexion de haut-parleur prévue pour les hautes fréquences, l'autre à celle prévue pour les basses fréquences. Cela double le nombre de câbles, mais améliore la qualité du son pour de nombreuses combinaisons de haut-parleurs et d'amplificateurs. Avant de passer au bi-wiring, il faudra les ponts métalliques normalement placés sur les bornes de connexion du haut-parleur.

Bi-Amping (connexion à deux amplificateurs finaux) : Consiste à connecter chacun des haut-parleurs conçus à cet effet par deux câbles de haut-parleur séparés à deux amplificateurs (final ou intégré). Un câ Un amplificateur final est utilisé pour la gamme des hautes et moyennes fréquences, l'autre pour la gamme des basses fréquences. Le filtrage de la gamme des fréquences totale est réalisé dans les haut-parleurs. Pour ce mode de fonctionnement, on a besoin d'un nombre double de canaux d'amplificateur final (le plus souvent un nombre double d'amplificateurs finaux) et d'un nombre de câbles. Pour de nombreuses combinaisons de haut-parleurs et d'amplificateurs, le gain de qualité du son est beaucoup plus net en mode bi-amping qu'en mode bi-wiring. Là aussi, il faut retirer les ponts métalliques normalement placés sur les bornes de connexion du haut-parleur.
