BEDIENUNGSANLEITUNG SA-93 PLUS VINCENT

Sehr geehrter Kunde,

wir danken Ihnen für das Vertrauen, welche Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen. Auch wenn Sie verstandlicherweise sofort beginnen sollen, das Gerät zu verwenden, lessen Sieitte vor dem Aufstellen und Anschlieben theses Handbuch sorgfältig durch. Es wird Ihnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn diese durch ihren Fachhändler installiert wurde.

Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erschreibenugen **. Um Ihnen verwendete Fachbegriffe zu erläutern, ist ein kleines Lexikon im Anhang enthalten. Bei eventuellen Fragen steht Ihnen Ihr Fachhändler gern zur Verfugung, er ist auch Ihr Ansprechpartner im Fall der Garantie-lnanspruchnahme oder für Reparaturen nach dem Gewährleistungszeitraum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Viel Freude mit unseren / Ihr fremdt wünschtlichen

Ihr Vincent-Team

INHALTSVERZEICHNIS/CONTENTS/SOMMAIRE

Sicherheitshinweise 4

Weitere Hinweise 5

Lieferumfang 6

Beschreibung des Gerätes 6

Fernbedienung 8

Installation 10

Bedienung des Gerätes 13

Weitere Tipps 14

Fehlertabelle 15

Technische Daten 16

Lexikon/Wissenswertes 17

Dear Customer,

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt. Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollen den folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährung zu vermeiden:

Das Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Wartung/Veränderungen

Alle Betriebsmittel die an die Netzpannung Haushalts angeschlossen sind konnen dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überlassen Sie die Wartung qualifiziertem Fachpersonal. Das Produkt ist nur für den Anschluss an 230Volt/50Hz Wechselspannung, für Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Das Produkt darf nicht verändert bzw. umgebaut werden!

Netzkabel/Anschluß

Ziehen Sie stets den Netzstecker und nie am Netz-kabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass beim Aufstellenden des Gerätes das Netzkabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird. Fassen Sie das Netzkabel nicht mit nassen oder feuchten Handen an. Verwenden Sie das im Lieferumfang enthaltene oder andere Netz-kabel von Vincent. Ersetzen Sie die Gerätesicherung nach einem Fehlerfall nur durch ein Exemplar gleichen Typs. Angaben dazu finden Sie unter dem Sicherungshalter auf der Gehäuserückwand. Lassen Sie das Gerät bei wiederholter Auslösung vom Fachmann untersuchen.

Feuchtigkeit/Hitze/Vibrationen

der Kontakt mit Flüssigkeiten, Feuchtigkeit, Regen oder Wasserdampf ist für elektrisch betriebene Geräte und deren Benutzer gefährlich und unbedingt zu vermeiden. Achten Sie daraufuf, dass weder Flüssigkeiten noch Objekte in das Gerät gelangen (Lüftungsschlitze etc.). Es musssofar vom Stromnetz getrennt und vom Fachmann untersucht werden,

falls dies geschehen ist. Setzen Sie das Gerät nie hohen Temperaturen (Sonneneinstrahlung) oder starken Vibrationen aus.

Aus/Anschalten

Schalten Sie das Gerät{jedes Mal aus,bevor Sie andere Komponenten bzw. Lautsprecher anschlieBen oder entfernen,es vom Stromnetz trennen bzw.daran anschlieBen,es langere Zeit nicht be-nutzen, dessen Oberfläche reinigen wollen.Warten Sie danach bei Vollverstärkern,Endstufen und Receivern ca. eine Minute,bevor Sie Kabelverbindungen trennen bzw. herstellen.

Wärmeentwicklung

Alle Verstärker erzeugen konstruktionsbedingt Wärme. Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirkulieren kann (keine Aufstellung in geschlossenen Schrängen).

Lautstärke

Die maximal erträge Lautstärke wird stets welt unterhalb der maximal möglichen Einstellung am Verträker erreicht. Gehen Sie deshalb vorsichtig mit der Lautstärkeeinstellung um, damit Hörschaden vermieden werden. Damit Sie sich nicht unbeabsichtigt hoher Lautstärke aussetzen, stellen Sie vor dem Wechsel des Eingangsganals stets einen niedrigen Wert ein.

Reinigen

Ziehen Sie vor dem Reinigen der Außenflächen den

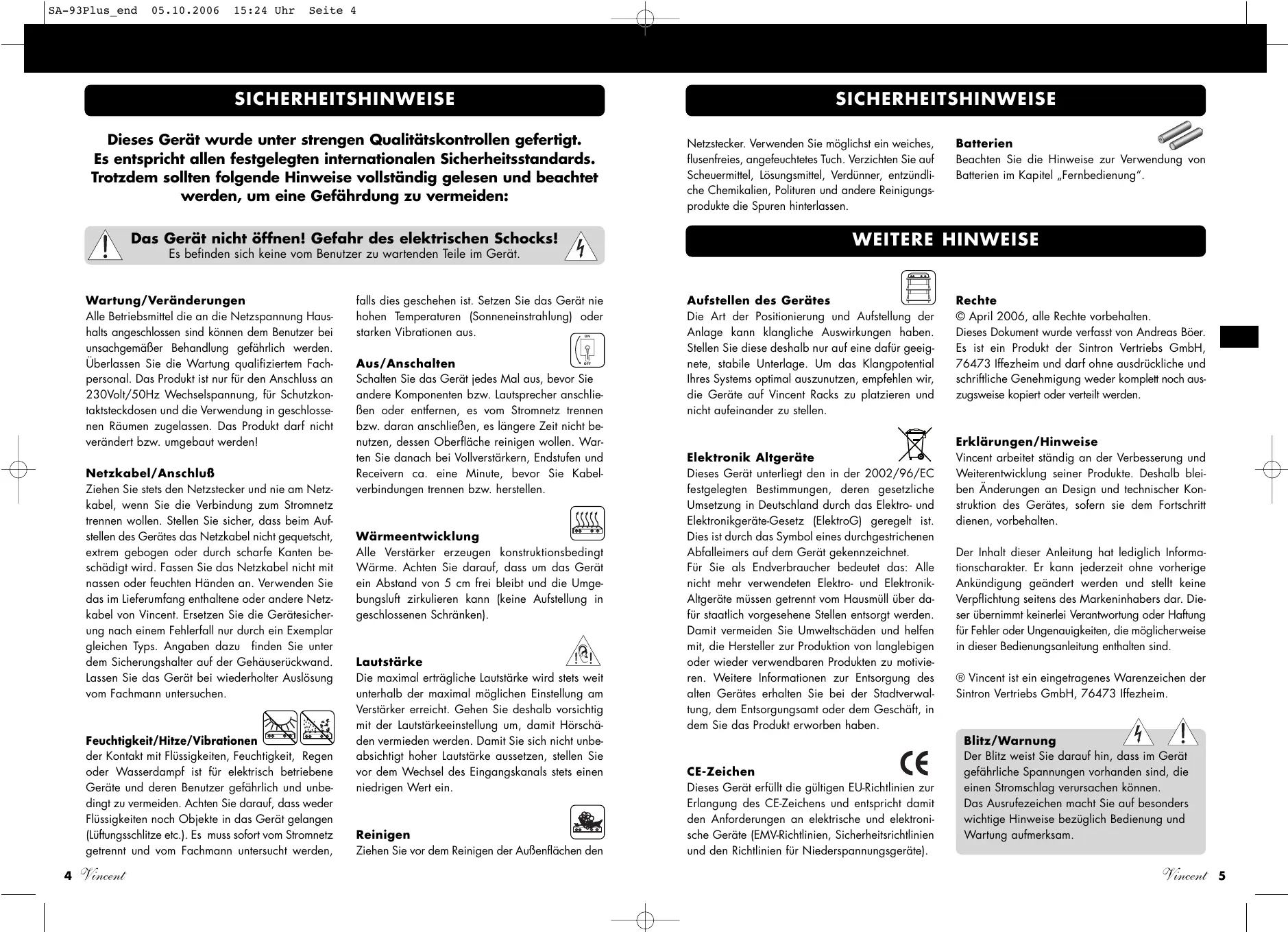

SICHERHEITSHINWEISE

Netzstecker. Verwenden Sie möglichst ein weiches, flusenfreies, angefeuchtetes Tuch. Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Politumen und andere Reinigungsdprodukte die Spuren hinterlassen.

Batterien

Beachten Sie die Hinweise zur Verwendung von Batterien im Kapitel „Fernbedienung".

WEITERERE HINWEISE

Aufstellen des Gerätes

Die Art der Positionierung und Aufstellung der Anlage kann klangliche Auswirkungen haben. Stellen Sie diese deshalb nur auf eine dafür geeignete, stabile Unterlage. Um das Klangpotential Ihres Systems optimal auszunutzen, empfehlen wir, die Geräte auf Vincent Racks zu platzieren und nicht aufeinander zu stellen.

Rechte

© April 2006, alle Rechte vorbehalten.

Dieses Dokument wurde verfasst von Andreas Boer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Iffezheim und darauf ohne ausrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteil werden.

Elektronik Altgeräte

Dieses Gerät unterliegt den in der 2002/96/EC festgelegten Bestimmungen, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestruchenen Abfalleimers auf dem Gerät gekennzeichnet. Für Sie als Endverbraucher bedeutet das: Alle nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über damit staatlich vorgesehene Stellen entsorgt werden. Damit vermeiden Sie Umweltschäden und halten mit, die Hersteller zur Produktion von langlebigen oder wieder verwendbaren Produkten zu motivieren. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

Erklärungen/Hinweise

Vincentarbeitetstandigan der Verbesserungund Weiterentwicklungseiner Produkte.DeshalbbleibenÄnderungen an Design und technischer Konstruktion des Gerätes,sofern sie dem Fortschriftdienen,vorbehalten.

Der Inhalt dieser Anleitung hat lediglich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenaugkeiten, die möglicherweise in dieser Bedienungsanleitung enthalten sind.

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Ilfeszheim.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Blitz/Warnung

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungen vorhanden sind, die einen Stromschlag verursachen können.

Das Ausrufezeichen macht Sie auf besonderwigtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

LIEFERUMFANG

Bitte prüfen Sie den Inhalt der Verpackung, diese sollene folgende

KOMPONENTEN enthalten:

1 Vorveränderer SA-93Plus
1 Fernbedienung VRC-1
- 2 Batterien vom Typ AAA (LR3)
- 1 Netzkabel
2 XLR-Kabel
-这意味着Handbuch

BESCHREIBUNG DES GERÄTES

Ein gutes Stereo-System lasst Musik zum Erlebnis werden. Für die prazise, authentische Aufbereitung der Musik-Signale, wie sie zu dieser Zweck von High-End-Vorverstärkern gefordert ist, spielen folgende Eigenschaften eine übergeordnete Rolle:

• Art des mechanischen Aufbaus
• Struktur der internen Stromversorgung
• Design der Elektronik/Signalwege (Verstärkerschaltung, elektromechanische Baulemente)

Dieses wurde in der Konstruktion kompromisslos umgesetzt:

Die SA-93Plus ist ein fernbedienbarer Vincent Stereo-Vorversteller für bis zu sechs Eingangsquellen. Er kann mittels symmetrischer Verbindung an zwei oder mit unsymmetrischer Signalverbindung an vier Endstufenkanäe angeschlossen werden.

Für das Gehäuse wurde ein stabiles Aluminiumchassis gewählt. Es stellt eine solide Basis für die elektronischen Baugruppen dar.

Wie schon beim Vorgängermodell wurden Stromversorgung und Kleinsignalverständigung räumlich getrennt, um eine Beeinflussung der überaus empfindlichen Signale der Vorstufe durch das Netzteil

zu verhindern, welches zu diesen Zweck in einer eigenen Kammer untergebracht ist.

Dieses besteht aus zwei vollwertigen, unabhängigen Stromversorgungen, angetrieben von zwei großzügig dimensionierten Ringkern-Netztransformatoren. Sie versorgen die Schaltungen für beide Kanäle unabhängig voneinander, um eine maximale Kanaltrennung zu gewährleisten. Auch die Signalwege für beide Kanäle von den Eingängen bis zu den Vorveränder-Ausgangen werden getrennt geführt. Jeder dieser Veränderzüge verwendet vollsymmetrische FET-Module.

Auch aus unsymmetrischen Eingangssignalen (z. B. von einem CD-Player) werden symmetrische Signale erzeugt, um diese Art der Verbindung zur Endstufe in jedem Fall nutzen zu konnen.

Darüber hinaus wurden für alle klangbestimmenden Bauteile (Eingangswahlschalter, Lautstärkeregelung, Anschlussklemmen etc.) nur ausgeschiede Komponenten verwendet.

Die Anzeige ist ein einzeliges, kontrastreiches Vakuum-Fluoreszenz-Display für 13 Zeichen.

Der SA-93Plus ist der ideale Partner für die kraftvollen Vincent Endveränderer SP-993, SP-991 oder SP-991Plus.

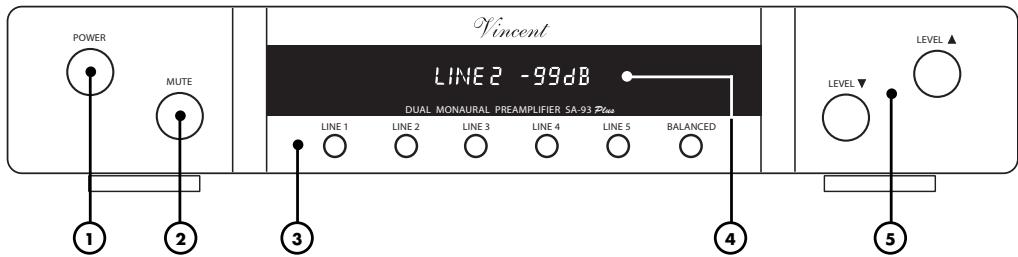

VORDERANSICHT:

1. Power: Netzschalter

Schaltet das Gerät ein oder aus.

2. Mute: Taste für die Wiedergabestummschaltung

Schaltet das Ausgangssignal der Vorstufe ab und damit die Laufsprecher oder Kopfhörer des Systems stumm.

4. Display - 13-stellige Anzeige

Informiert über gewährten Signaleingang, aktuelle Lautstärkeposition und weitere Funktionen.

5. Level▲ und Level▼: Lautstärketasten

Regeln die Lautstärke des Ausgangssignals und damit die der verwendeten Lautsprecher und Kopfhörer.

3. Eingangswahltasten

Dienen der Auswahl des Eingangsgerätes, das zu horen ist.

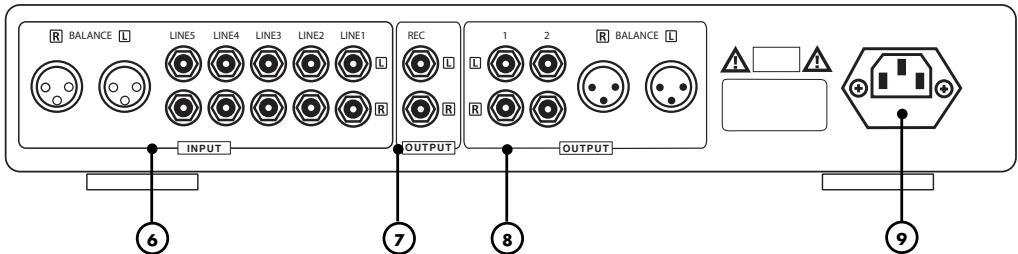

RÜCKANSICHT:

6. Input: Anschlussfeld für die Eingänge (1xXLR, 5xCinch)

Verbinden Sie hier ihre Audio-Quellgeräte.

8. Output: Anschlussfeld für die Ausgänge des Vorverstärkers (1xXLR, 2xCinch)

Hier werden ein oder mehrere Endveränderungen angeschlossen.

7. REC Output: Anschlüsse für den Aufnahme-Ausgang (Cinch)

Schlieben Sie hier wenn gewünscht z.B. ein Aufnahmegerät an.

9. Netzbuchse mit Sicherungshalter

Bringen Sie hier das Netzkabel an und verbinden Sie es mit der Stromversorgung. Das keine Kunststoff-Gehäuse an der Unterseite der Netzbuchse beinhaltet die Gerätesicherung. Beachten Sie dazu die Sicherheitschinweise.

FERNBEDIENUNG

Richten Sie die Fernbedienung mit deren Vorder-seite direkt auf die Gerätefront, zwischen Fernbedienung und Gerät)dürfen sich keine Gegenstände befinden.

Der Abstand zwischen Fernbedienung und Gerät sollte nicht mehr als 7 m betragen, außerhalb dieser Reichweite nimmt die Zuverlösigkeit der Fernbedienung ab.

Achten Sie darauf auf dass Sie die Fernbedienung nicht schräg auf das Gerät richten, außerhalb eines Winkels von ± 30^ zur Mittelachse reagiert das Gerät eventuell schlechter auf Bedienversuche.

Tauschen Sie bereits Batterien wenn der Abstand zum Gerät in dem die Fernbedienung benutzt werden kann sich verringgert.

BATTERIEWECHSEL

Verwendung der Batterien

Eine inkorekte Handhabung der Batterien kann ein Auslaufen der Batteriesäure oder im Extremfall)sagar eine Explosion verursachen.

Die Batterien müssen unter Beachtung der korrekten Polarität eingelegt werden, wie dies im Innern des Batteriegehäuses angezeigt ist.

Verwenden Sie neue und verbrauchte Batterien nicht gemeinsam, um die Batterielebensdauer voll auszuschöpfen. Achten Sie daraufuf, nur Batterien gleichen Types einzulegen.

Einige Batterien sind aufladbar, andere jedoch nicht. Beachten Sie die Vorsichtshinweise und Anweisungen, die auf jeder Batterie vermerkt sind.

Entnehmen Sie die Batterien, wenn die Fernbedienung langere Zeit nicht benutz wird.

Verbrauchte Batterien sind aus Gründen des Umweltschutzes entsprechend der örtlichen Umweltschutzbestimmungen zu entsorgen und nicht in den Hausmüll zu geben.

Verwenden Sie ausschließlich

Mikrozellen der Große AAA (LR3)

Wechsel/Einlegender Batterien:

1. Öffnen Sie die Rückseite der Fernbedienung, indem Sie die Metallklappe am Rand der Fernbedienung anheiten. Der Batteriefachdeckel wird magnetisch gehalten und kann mit kräftigem Zug an der Lasche geöffnet werden.

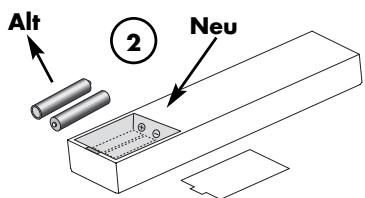

1. Entfernen Sie gegebenenfalls verbrauchte Batterien und legen Sie die neuwertigen Zellen, wie im Batteriefach schematisch dargestellt, richtig ein.

1. Schlieben Sie das Batteriefach der Fernbedienung.

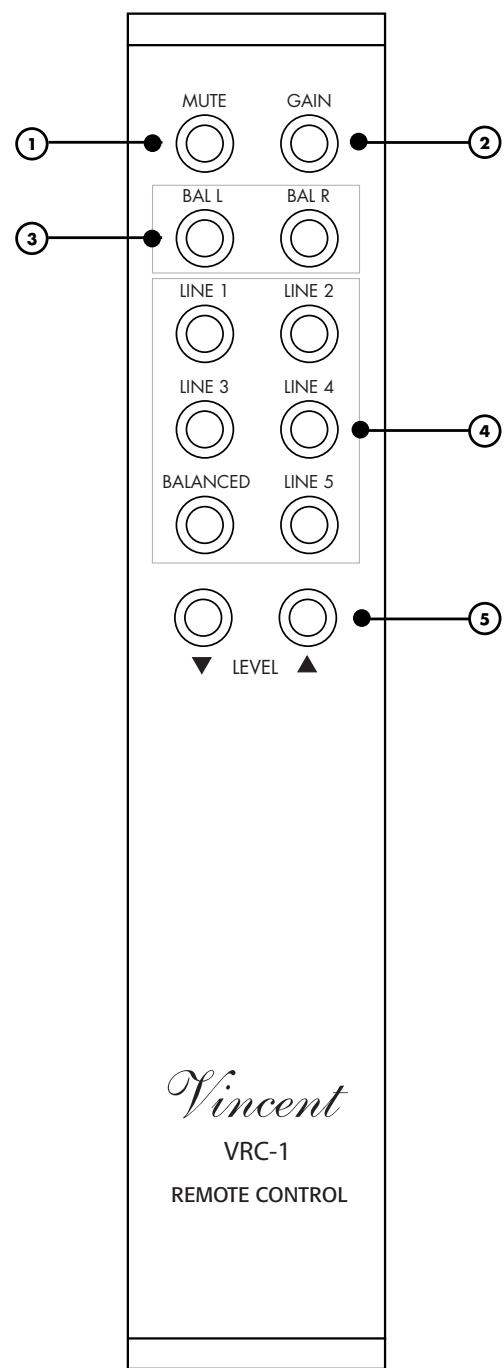

TASTEN FERNBEDIENUNG

1. Mute: Taste für die

Wiedergabestummschaltung

Schaltet das Ausgangssignal der Vorstufe ab und damit die Laufsprecher oder Kopflörer des Systems stumm.

2. Gain: Taste für -10dB Abschwächung des Ausgangssignals

Sollte bei Einsatz von Endstufen mit hoher Empfindlichkeit aktiviert werden.

3. Bal L und Bal R: Tasten für Lautstärkederifferenz linker/rechter Kanal

Stellen Sie hiermit wenn gewünscht den Lautstärkeunterschied zwischen rechten und linkem Kanal ein.

4. Eingangswahltasten

Dienen der Auswahl des Eingangsgerätes, das Sie horen möchten.

5. Level▲ und Level▼: Lautstärketasten

Regeln die Lautstärke des Ausgangssignals und damit die der verwendeten Laufsprecher und Kopfhörer.

INSTALLATION

Der Vorveränderk berdet zusammen mit dem Endveränderk ein System. Ihr Laatsprecher werden an die Endstufe angeschlossen, die Musik-Geräte (Quellen) an die Vorstufe. Um das Klangpotential der Komponenten voll auszuschöpfen, sollenn nur hochwertige Verbindungskabel, beispielsweise Vincent Kabel, verwendet werden. Ihr Fachhändler wird Sie gern diesbezüglich beraten.

Entfernen der Schutzkappen

Vor der ersten Installation führen die Kunststoff-Schutzkappen auf Cinch-sowie XLR-Anschlüssen ent

fernt werden.

Anschlüsse

Als Anschlüsse für sowohl Quellgeräte, Aufnahme geräte und Ausgangsanschlüsse sind mechanismisch identische Cinch-Steckverbinder vorhanden. Achten Sie darauf auf dass Sie diese Anschlüsse bei der Installation nicht verwechseln!

Steckverbindungen

Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse können Störgeräuche, Ausfälle und Fehlfunktionen verursachen.

Verbinden/Trennen

Das Berühren des mittleren Kontaktstiftes des Cinch-Steckers mit dem äußeren Kontakt der Cinch-Buchse kann bei der Verbindung von Vor- und Endveränderkern im eingeschalteten Zustand zur Beschädigung der Geräte führen. Verbinden oder trennen Sie des halb niemals Vor- und Endstufe, während die Geräte eingeschaltet sind!

Eingänge

Wenn Ihr anzuschliebendes Gerät einen symmetrischen Ausgang besitzt, ist es sinnvoll, den Balanced (XLR) Eingang zu wahren, da die Übertragung stör-sicherer ist und mit einem R BALANCE L hoheren Pegel erfolgt.

XLR Eingang

Beachten Sie, dass europäische und US-amerikanische XLR-Signalbelegung entsprechlich sind. Diese Vincent Vorstufe verwendet das europäische System. Der Aufbau des Kabels ist in jedem Fall gleich. Solange besteht, Vor- und Endstufe, derselben Norm entsprechen, ist die Signalverbindung richtig. Dies ist immer der Fall, wenn beide Geräte von Vincent hergestellt wurden. Werden zwei Geräte entsprechlicher Norm verbunden, wird dadurch das Signal invertiert. In dieser Fall muss die Signalbelegung an einer Seite der Verbindung geändert werden. Ihr Fachhändler wird Sie damit unterstützen.

Häufig sind Cinch-Anschlüsse folgendermaßen farblich markiert: Rot für den rechten Kanal, schwarz oder weiß für den linken Kanal.

Anschluss CD-Player

Bedenken Sie, dass das Eingangssignal des „balanced" Eingangs (XLR) nicht zum REC-Ausgang (output) durchgeschleift wird. Ist der CD-Player beispielseweise mittels XLR angeschlossen, kann keine Aufnahme von CDs über die Vorstufe vorgenommen werden.

ANSCHLUSS AN DIE ENDSTUFE(N)

Sie haben die Möglichkeit, Vor- und Endstufe sowohl symmetrisch (mittels einer XLR-Zwischen-verbindung) als auch unsymmetrisch (mit Cinch-Kabeln) zu verbinden. Es konnen bis zu vier Endstufenkanäe angeschlossen werden und somit auch entweder mehr als zwei Laufsprecher betrieben oder hochwertige Lautsprecher mit zwei Endstufen im Bi-Amping betrieben werden.

Wahlen Sie für Ihr System die geeignete der folgenden Möglichkeit:

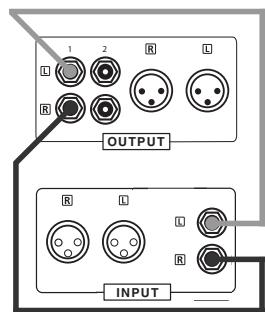

UNSYMMETRISCHER ANSCHLUSS

Unsymmetrischer

Anschluss des/der Endversteller

Verbinden Sie die mit „1" markierten Cinch-Ausgänge im Anschlussfeld „Output" mit den Cinch-Eingangsbuchsen der Endstufenkanäle (oft als „Input" oder „Power Amp In" bezeichnet).

Achten Sie darauf auf dass rechtter und linker Kanal nicht vertauscht werden. Die Buchstaben „R" und „L" zeigen ihren die richtige Zuordnung. Bei vierkanaligem Anschluss verwenden Sie zusätzlich den mit 2^ beschriften Stereo-Cinch-Ausgang der Vorstufe.

Anschluss 1 Endversteller

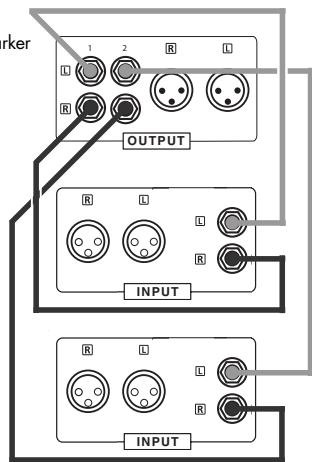

Anschluss 2 Endvermöster

SYMMETRISCHER ANSCHLUSS

Symmetrischer

Anschluss des/der Endversteller(s)

Verbinden Sie hierfür die mit „balanced" markierten XLR-Ausgänge im Anschlussfeld „output" mit den XLR-Eingangsbuchsen (input) der Endstufe. Achten Sie darauf dass rechter und linker Kanal nicht ver-tauscht werden.

ANSCHLUSS DER QUELLGERÄTE

Um dem Verstärkersystem die Musiksgnale ihrer Eingangssquellen (CD-Player, Tuner usw.) bereitzustellen, schlieben Sie nun die entsprechenden Audio-Geräte an. Das erreichen Sie, indem Sie die Signalausgänge (Output) der Quellgeräte mit den Eingängen (Input) der Vorstufe verbinden. Die Ausgangsanschlüsse sind mein mit "Output", "Audio Out", "Front OUT" oder "Line OUT" beschrittet. Der Eingang „balanced" kann nur mit einem Gerät

verbunden werden, das einen ebenso symmetrischen Ausgang hat. Sie erkennen das on der Form des so genommen XLR-Anschlusses.

Lassen Sie den Eingang frei, wenn keines ihrer Audio-Quellen diese Art des Anschlusses verwendet. Vielfach besitzen Audio-Quellgeräte auch bereits Anschlussmöglichkeiten. Bei den Eingängen „Line 1" bis „Line 5" handelt es sch um standardmaßige Hochpegeleiningänge mit Cinch-Buchse.

Zur Verwendung eines Plattenspielers benöttigen Sie eine so genannte Entzerrer-Vorstufe (auch Phono-Vorstufe genannt), die im Signalweg zwischen Plattenspieler und einem der Hochpegeleistung installiert wird. Einige Plattenspieler-Modele enthalten bereits diese Vorstufe und können direkt angeschlossen werden.

Weitere Informationen erhalten Sie in den Bedierungsanleitungen der anzuschliebenden Geräte.

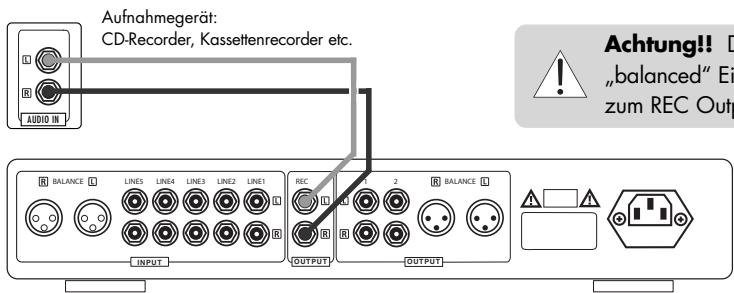

ANSCHLUSS EINES AUFNAHMEGERÄTES

An die Cinch-Buchsen des "REC Output" Anschlussfeldes auf der Rückseite des Gerätes konnen Sie wenn gewünscht ein Aufnahmegerät (z.B. CD-Recorder, Kassettenrecorder o.) oder andere Gerät, das den unveränderten, fest eingestellten Ausgangspegel (Line-Pegel) der momentan an der SA-93Plus gewählten Signalquelle erhalten soll, anschließen.

Der Ausgangspegel ist unabhängig von Lautstärke- und Stummschaltung.

Verbinden Sie dazu diesen Signalausgang (REC Output) mittels Cinch-Kabeln mit dem Signaleingang (Record oder Input) des Gerätes. Es können auch andere Geräte angeschlossen werden, die mit dem Line-Pegel-Signal des an der Vorstufe ausgewählten Eingangskanals versorgt werden sollen.

Achtung!! Das Eingangssignal des „balanced“ Eingangs (XLR) wird nicht zum REC Output durchgeschleift!

ANSCHLUSS DES NETZKABELS

Drücken Sie den Kaltgerätestecker des mitgelieferten Netzkabels fest in die Netzbuchse an der Geräte-rückwand. Verbinden Sie das andere Ende des Netzkabels mit einer Netzsteckdose.

Hinweise zum Bi-Amping

These Betriebsart ist nur mit den (unsymmetrischen)

Cinch-Verbindungen und in Verbindung mit vier Endstufenkanänen (beispielsweise zwei Stereo-Endstufen) möglich, welche wie unter (1) beschrieben angeschlossen werden.

Des Weiteren müssen die verwendeten Laufsprecher dafür geeignet sein. Dies erkennen Sie am Doppel-anschluss des Laufsprecher-Terminals.

BEDIENUNG DES GERÄTES

Im ausgeschalten Zustand ist das Gerät vom Netz getrennt. Das Gerät besitzt keine Standby-Schaltung, es wird an der Gerätevorderseite und nicht über die Fernbedienung ein- bzw. ausgeschaltet. Wenn Sie den Einschlalter betätig haben dauert es ca. vier Sekunden, bis das Gerät betriebsbereit ist.

Ein- und

Ausschalten

Anzeige Display

WELCOME

Halten Sie die Level▲-Taste gedrückt um die Lautstärke zu erhöhen. Verwenden Sie die Level▼-Taste um diese zu verringern. Dies ist sowohl mit der Fernbedienung als auch mit den Gerätelasten möglich. Wahrend des Bedienvorganges wechsel das Display auf die Darstellung der Lautstärkeeinstellung. Der Wert für das Lautstärkeminimum ist -99dB, das Maximum wird spätestens bei einer Anzeige von OdB erreicht.

Lautstärke-

Einstellung

Anzeige Display

VOLUME-99DB

VOLUME 0008

Kurzes Betätigen der Taste für den gewünschten Eingangsgkanal (Line1-5 oder Balanced) wechselt auf die Wiedergabe des Dort angeschlossenen Gerätes. Sowohl die Gerätevorderseite als auch die Fernbedienung trag den diese Wahlstalen. Kurzzeitig entscheidt allein der Name des Eingangsgkanals in der Anzeige. Vor dem Umschalten des Eingangsgkanals sollte vorschhaltber die Lautstärke reduziert werden!

Eingangswahl

LINE 1

1

LINE3

LIN

LINE 5

BALANCED

LINE /

Hiermit stellen Sie einen der beiden Kanäle und somit einen der beiden Laufsprecher lauter als den anderen ein. Die Kanalbalanceregelung kann nur über die Fernbedienung vorgenommen werden. Das ist evil gewünscht, falls Sie am Hörplatz dem einen der beiden Laufsprecher erh aber als dem anderen sind und dadurch ein Laustärkeunterschied wahrgenommen wird. Sie konnen diese Kanalungleichheit um 10 Stufen jeweils nach rechts bzw. links verstellen. Der maximale Wert der Kanalungleichheit wird mit +10dB erreicht. Zusätzlich zum eingestellten Wert zeigt die Anzeige auch an, welcher der beiden Stereo-Kanäle lauter eingestellt wurde.

Kanalbalance

Anzeige Display

BAL L +1008

BAL R +/0BB

Die Stummschaltung kann sowohl an der Gerätefront als auch über die Fernbedienung betätigt werden. Sie schaltet das Ausgangssignal der Vorstufe und dadurch die Lautsprecher ab. Durch erneutes Betätigten wird die ursprünglich eingestellte Lautstärke wiederhergestellt.

Betätigkeiten dieser Taste aktiviert eine Pegeldämpfung um 10dB. Die Gain-Umschaltung kann nur über die Fernbededierung vorgenommen werden. Dies ist sinnvoll um Endstufen mit hoher Empfindlichkeit wie beispielsweise die Vincent SP-991 better anzusteuern.

Im tätiglichen Gebrauch der Vorstufe sollte diese Taste nicht betätigt werden!

WEITERETIIPPS

Einspielzeit / Aufwärmen

Ohre Audio-Geräte benötigen eine gewisse Zeit bis sie ihre klangliche Höchstleistung erreichen. Dieser Zeitraum ist für die verschiedene Komponenten Ihr Systems sehr entsprechlich. Bessere und gleichförmigere Leistung erhalten Sie während der Zeit, die das Gerät eingeschaltet bleibt.

Nutzen Sie die Erfahrung Ihres Fachhändlers!

Netzbrummen

Bestimmte Quellgeräte konnen im Verbund mit dem Veränder zu einem über die Laufsprecher hörbaren Brummgeräusch führen, dessen Laufändere sich mit dem Laustärkeregler beeinfussen{lasst. Dies ist kein Hinweis auf einen Mangel eines ihrer Audio-Produkte, muss aber durch entsprchende Maßnahmen verhindert werden.

Generell kann jeder an den Verträger angehssene, ebenfalls netzbetriebene und mit dem Schutzleiter des Stromnetzes verbundene Gerät theses Problem hervorrufen.

Dieses Phenomen wird erfahrungsgemäß entweder durch den Antennenanschluss des Tuners bzw. Fernsehers oder in Verbindung mit Personalcomputer, elekrostatischen Lautsprechern, Subwoofern, Plattenspielern oder Kopfhörerverstärkern hervorgerufen, sofern eine Audioverbindung zum Veränderk aber besteht.

Eine weitere mögliche Quelle für Brummstörungen stellt die elektromagnetische Einstrahlung des Netzteiles anderer Geräte (z.B. Verträker, Receiver, CD-Player, Tuner usw.) auf das Tonabnehmersystem eines angeschlossenen Plattenspielers dar. Solche Fehlerursachen kann man leicht selbst ermitteln, indem man die Aufstellung des Plattenspielers gegenüber den anderen Geräten verändert.

Manche Endverträger besitzen einen „Ground Lift" Schalter. Wenn dieser gedrück ist, werden Gehäusemasse und Schutzleitermasse von derzentralen Geräte-Signal-Masse getrennt. Die Wirkung des Schutzleiters bleibt erhalten. Dies kann hellen, Brummschleifen entgegenzuwirken.

FEHLERTABELLE

Symptom	Fehlerursache	Abhilfe
Keine Funktion nach Betätigung des Netzschalters	Netzkabel nicht an eine betriebsbereite Steckdose angeschlossen	Stellen Sie eine Verbindung zu einer funktionierenden Steckdose her
	Netzkabel nicht fest in die Steckdose gesteckt	Drücken Sie den Netzstecker fest in die Steckdose und auf der anderen Seite in die Netzbuchse des Gerätes
	Netzkabel defekt	Netzkabel gegen ein geeignetes Kaltgerätekabel austauschen
	Gerätesicherung defekt	Gerätesicherung wechseln
Keine Wiedergabe, Gerätedisplay in Funktion	Lautstärke (Level) zu niedrig eingestellt	Erhöhen Sie vorsichtig die Lautstärke
	Falscher Eingangskanal gewählt	Korrigieren Sie die Eingangswahl
	Ausgang des Quellgerätes nicht oder falsch oder nicht mit dem gewünschten Eingangs-anschluss der Vorstufe verbunden	Korrigieren Sie den Anschluss des Quellgerätes
	Quellgerät gibt kein Signal aus	Starten Sie die Wiedergabe des Gerätes
	Endstufe nicht richtig angeschlossen, ausgeschaltet oder defekt	Prufen Sie Anschluss, Betriebsbereitschaft und Funktionsfähigkeit des Endverstärkers
	Beide Laustprechekabel sind nicht richtig mit der Endstufe verbunden oder defekt	Prufen und befestigen Sie die Laustprecher-kabel an den Endverstärker- und Laustprecheranschlüssen
Wiedergabe auf nur einem Canal	Eines der Laustprechekabel ist nicht richtig angeschlossen oder defekt	Prufen und befestigen Sie die Laustprecher-kabel an den Endverstärker- und Laust-precheranschlüssen
	Eines der Signalkabel zwischen Vor- und Endstufe ist lose oder defekt	Prufen und befestigen Sie diese Kabel
	Signalkabel zwischen Quellgerät und Vorstufe ist nicht fest eingesteckt oder defekt	Prufen und befestigen Sie diese Kabel
	Kanalbalance verstellt	Bringen Sie den Kanal-Lautstärke- Unterschied in gewünschte Einstellung
Über die Fernbedie-nung können keine Funktionen ausge-führt werden	Keine Batterien in das Handgerät eingelegt, Batterien nicht richtig eingelegt oder verbraucht	Prufen und ersetzen Sie ggf. die Batterien
	Die Sichteinie zwischen Fernbedienung und Gerät ist versPERT, die Reichweite wurde übersritten oder das Handgerät wurde aus zuweit seitlicher Position betätig	Versuchen Sie, die Fernbedienung nur bei freiher Sicht auf die Gerätefront, innerhalb von 7 m Enternung und möglichst frontal auf das Gerät zu halten
	Gerät nicht eingeschaltet	Schalten Sie das Gerät ein
Tiefton- Bruppen zu hören	Siehe Kapitel auf der vorherigen Seite

TECHNISCHE DATEN

Übertragungsbereich:

Klirrfaktor (20Hz-20kHz):

Signal Rauschabstand:

Eingangsempfindlichkeit:

Eingangssübersteuerung:

Eingangsimpedanz:

Kanaltrennung:

Nenn-Ausgangsspannung (20Hz-20kHz, THD<0,03%):

Gesamtverstärkung:

Leistungsaufnahme:

Netzanschluss:

MaBe (BxHxT):

Gewicht:

Farbe:

10 Hz - 20 kHz

<0,1%

95dB

380 mV

8V

47 kΩ

86 dB

2 V (max. 8V)

15 dB

15 W

220V-240V/50 Hz

430 × 84 × 360 ~mm

(Höhe Gerätefuße 10mm)

10,9 kg

schwarz/silber

LEXIKON/WISSSENSWERTES

RCA/Cinch:

Amerikanische Bezeichnung für die koaxiale Cinch-Verbindung, ursprünglich die Abkürzung für Radio Corporation of America. Sowohl Stecker als auch Kabel bestehen aus einem stabfornigem Innenleiter und einem zylinderhüllenfornigen Außenleiter. Damit lassst sich ein Mono-Signal übertragen. Im Vergleich mit XLR wird diese Verbindungsart auch unsymmetricale Signalverbindung (unbalanced) genannot.

XLR:

Eine Steckverbindung für Audiogeräte. Sie ist rund, etwa 1,5 cm Durchmesser und besitzt 3 Kontaktstüfte. XLR ist eine alternative Verbindung zu Cinch für NF-Signale im professionellen Audiobereich. Ihr Vorteil ist die zusätzliche Übertragungsmöglichkeit desselben allerdings modifizierten Signals (deswegen drei Anschluss-Stüfte), so dass bei entsprechender Signalaufbereitung im empfangenden Gerät die auf dem Signalweg durchs Kabel eingestreuten elektron magnetischen Störungen beseitigt werden konnen. Des Weiteren wird mit einem higheren Pegel übertragen. Dadurch ist diese Art der Audiosignal-Übertragung störlicherer.

Pegel:

Eine Art der Darstellung jeder physikalien Gröbe; gebrächliches Maß für Signalspannungen und Lautstärke. Wird in DeziBel angegeben. Als Spannungen „auf Line-Pegel" werden Signalspannungen unterhalb 1V bezeichnet, die als Musik-Signale für Verträger-Eingänge geeignet sind. Eingänge des Verträgers (in der Regel Cinch-Buchse), die für Signale des CD-Players, Tape-Recorders, DVD-Players usw. vorgesehen sind, werden auch als Line-Level-Eingänge oder Hochpegel-Eingänge bezeichnet. Die Eingangsempfindlichkeit beträgt hierbei 100 bis 500 mV (Millivolt).

Quellen / Quellgeräte:

Komponenten ihrer HiFi-Anlage und alle weiteren Geräte, deren Ton Sie über das System hören möchten und dazu an den Vor- oder Vollverträger anschließen. Dazu gehören CD-Player, DVD-Player, Tuner (Radios), Kassettenspieler, DAT-Recorder, Personalcomputer, Schallplattenspieler, portable Audiogeräte und weitere.

Eingangsempfindlichkeit:

Begriff für die kleiste Eingangsspannung, die bei maximaler Lautstärkeeinstellung die maximale Ausgangsleistung bewirkt. Beispiele: 100 bis 500mV (Millivolt) bei Hochpegeleingängen, 2 bis 5mV am Phono-MM-Eingang oder 0,1 bis 0,5mV am Phono-MC-Eingang.

Bi-Wiring:

Hierbei werden dafür geeignete Lautsprecher jeweils über zwei getrennte Lautsprecherkabel an zwei Ausgangsklommen eines Verträkers oder einer Endstufe angeschlossen. Die Filterung des gesamten Frequenzbereichesfindet in den Weichen der Lautsprecherstatt. Ein Kabel wird mit dem für die hohenen, das andere mit dem für die niedrigeren Frequenzen vorgesehenen Lautsprecheranschluss verbunden. Hierdurch verdoppelt sich der Verkabelungsaufwand, für viele Kombinationen aus Lautsprechem und Verträkern erhöht sich allerdings auch die Klangqualität. Vor der Umrüstung auf Bi-Wiring müssen die im Normalbetrieb am Doppelanschluss des Lautsprechers angebrachten Metallbrücken halten.

Bi-Amping (Doppel-Endstufen-Anschluss):

Für diesen Aufbau der Anlage werden geeignete Laufsprecher jeweils über zwei getrennte Laufsprecherkabel an zwei Veränder oder Endstufen angeschlossen. Ein Kabel wird mit dem für die hohenen, das andere mit dem für die niedrigeren Frequen zorgesehenen Laufsprecheranschluss verbunden. Ein Veränder bzw. eine Endstufe ist darauf für die Versorgung des Hoch-/Mittentonbereiches beider Laufsprecher zuständig, das zweite Gerät versorgt den Tieftonbereich beider Laufsprecher. Die Filterung des gesamten Frequenzbereiches findet in den Weichen der Laufsprecherstatt. Für diese Betriebsart besteht man die doppelte Anzahl Endstufenkanäle (meist die doppelte Anzahl Endstufen) und doppelte Verkabelung. Wesentlich deutlicher als beim Bi-Wiring ist für viele Kombinationen aus Laufsprechern und Veränderkern der Gewinn an Klangqualität im Bi-Amping-Betrieb. Auch hierbei mussen die im Normalbetrieb am Doppelanschluss des Laufsprechers angebrachten Metalbrücken entfern wird.

SECURITY PRECAUTIONS

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient Ohnen als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.

Please keep the receipt, store it together with this manual. The receipt is your proof for the beginning of the warranty period. Note the serial number in the following box, you can read it from the rear side of the device. Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foi de garantie. Le numero de série se trouve au dos de l'appareil.

Seriennummer:

Serial number:

Numéro de série:
