MODE D'EMPLOI PHO-111 VINCENT
Manuel d'utilisation
français
PHO-111
MM/MC-Phonovorversteller
MM/MC Phono Preamplifier
Préamplificateur phono MM/MC
à partir de la page 31
français
SICHERHEITSHINWEISE
à partir de la page 31
français
SAFETY GUIDELINES
Nous vous remercions de la confiance que vous nous temoignez en achetant ce produit de haute qualité. Il répondra à vos attentes élevées en termes de qualité sonore et de fabrication.
Meme si l'on peut comprendre que vous ayez envie d'utiliser immédiatement cet apparéil, nous vous prions de tire soigneusement ce manuel avant son installation et son branchement. Il vous aidera à manier et utiliser l' apparéil de manière optimale dans votre système, même si celui-ci a été installé par votre revendeur.
Veuillez respecter les consignes de sécurité, même si certaines peuvent vous parfaître évidentes. Notre revendeur est à votre disposition pour répondre à vos questions. Il est aussi votre interlocuteur en cas de recours à la garantie ou pour les réparations après la période de garantie. Dans tous les cas, vos expériences avec les produits Vincent l'intéréssent, n'hésitez pas à lui en faire part.
Le PHO-111 répond aux exigences rigoureuses liées à la lecture de la musique analogue. Il corrige avec une plus grande précision les distorsions (RIAA) observées lors de l'enregistrement des disques et permet par conséquent le raccord d'une platine tourne-disque sur l'amplificateur sans entrée Phono spéciale. Une qualité de traitement exceptionnelle et un excellent rapport qualité/prix sont garantis.
Nous vous souhaitons beaucoup de plaisir avec votre produit.
Sommaire 31
Consignes de sécurité 32
Autres consignes 34
Discription de I'appareil 36
Raccordement et mise en service 38
Caracteristiques techniques 43
CONSIGNES DE SECURITE
La construction de cet appeareil a ete soumise a des controles de qualite tres stricts. Il repond a toutes les normes internationales de securite. Il est cependant necessaire de dire entierement les consignes suivantes et de les appliquer pour eviter tout danger :
Ne pas ouvrir l'appareil! Danger de décharge électrique!
Aucune piece à entretenir par l'utilisateur ne se trouve dans l'appareil.
Tous les moyens d'exploitation raccordés au secteur du foyer peuvent représentier un danger pour l'utiliser en cas d'utilisation non conforme. Utilisez exclusivement l'adaptateur de secteur qui fait partie du contenu de la livraison du PHO-111. ÀpRES une défaillANCE, faites le replacer par un exemplaire de même type et par un spécialiste. Faites toujours effectuer la réparation par un personnel qualifié. La présente garantie ne s'applique si le produit a été modifié par l'acheteur ou le nombre de série du produit a été modifié ou supprimé.
N'ouvre pas l'appareil! Ce produit n'est autorisé que pour être branché sur un courant alternatif de 230 Volt / 50 Hz, la prise de courant de sécurité est destinée à être employée dans des pièces fermées. Lorsque vous débranchez l'appareil du secteur, retirez-le en le tenant par le bloc secteur, mais jamais en tirant sur le cable. Lors du montage de l'appareil, assurez-vous que le cable n'est pas écrasé, plié à l'extrème ou endommagé par des arêtes tranchantes.
Débranchez chaque fois le bloc secteur avant de raccarder ou de retirer d'autres composants, de le débrancher du secteur ou de le raccarder au secteur, si vous ne l'utilisez pas pendant une longue période ou si vous voulez nettoyer sa surface. Attendez environ une minute avant de brancher ou de débrancher les jonctions de cable des amplificateurs, des niveaux maxi et des ampli-tuners.
CONSIGNES DE SECURITE
Evitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui laissent des traces. Bien que l'appareil produit moins de chaleur résiduelle, assurez-vous que l'air ambiant peut circuler.
Fixez toujours le bloc secteur du préamplificateur Phono au réseau élec-trique avant d'allumer l'amplificateur de votre système!
Le contact d'appareils électriques avec des liquides, l'humidité, la pluie ou la vapeur d'eau représenté un risque pour l'appareil et les utilisateurs et doit donc être absolument évité. Mettez l'appareil à l'abri des recipients contenant de l'eau et d'autres liquides. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations.
Nous vous recommendons vivement de ne pas jeter l'emballage d'origine de l'appareil afin de pouvoir le réutiliser pour un évientuel autre transport.
Explication des symboles graphiques
L'éclair indique que l'appareil peut générer des tensions dangereuses pouvant provoquer une décharge électrique.
Ce symbole a pour but d'attirer l'attention sur les consignes particulièrement importantes concernant la commande et l'entretien.
Ce symbole caractérisé des informations et des consignes utiles concernant la manipulation de l'appareil.
AUTRES CONSIGNES
Appareils électroniques usages
Cet apparéil est soumis aux dispositions fixées dans la directive européenne 2002/96/CE. L'identification est fournie sur l' apparéil par le symbole représentant une poubelle rayée. Tous les apparéils électriques oulectroniques qui ne sont plus utilisés ne doivent pas être éliminés avec les déchets menagers, mais dans les déchetteries prévues. Pour toute information complémentaire sur la mise au rebut de l'ancien apparéil, veuillez vous adresser à votre mairie, au service de déchetterie ou au magasin où vous l'avez achété.
Sigle CE
Ce produit répond aux directives UE pour l'obtention du sigle CE et par conséquent aux exigences concernant les apparèils et électroniques (directives CEM, directives de sécurité et directives des apparèils à basse tension).
Vincent travaillé en permanence à l'amélioration et au développement de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles. Le contenu de ces instructions a uniquement un caractère d'information. Il peut être modifiée à tout moment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce dernier n'assume aucune responsabilité pour les erreurs ou les imprecisions pouvant y'être continues. Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Ilfezheim.
AUTRES CONSIGNES
Le present document a été rédigé par Andreas Boer. Il s'agit d'un article de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copie, ni distribué dans sa totalité ou en partie sans accord explicite et écrit.
CONTENU DE LA LIVRAISON
Veuillez contrôle le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :
- 1 alimentation électrique « AC ADAPTOR »
- leprésent manuel

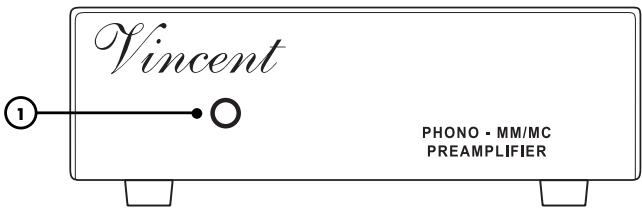

FACADE AVANT

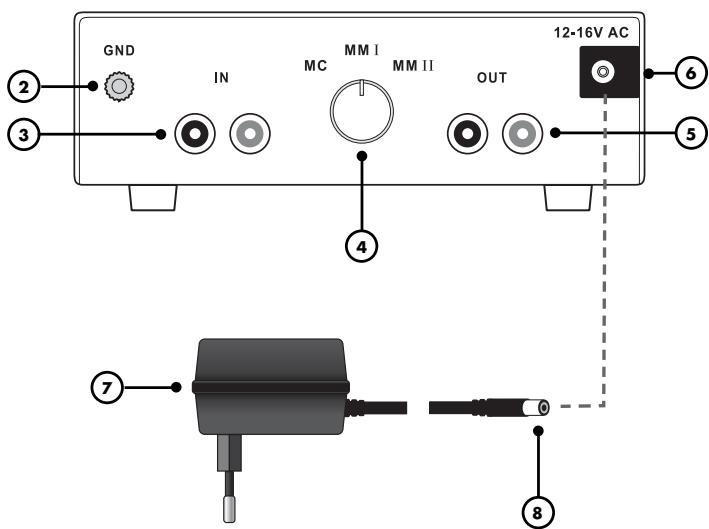

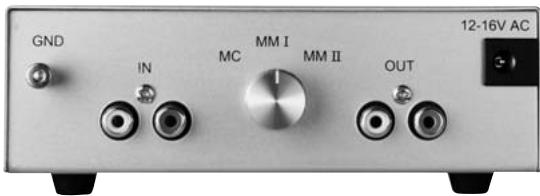

FACADE ARRIERE
1. Voyant de contrôle du fonctionnement
Cevoyant'sallumelorsqueI'appareilPHO111estconnectealadaptateursecteuropparationnel et en marche.
2. GND : Pince de masse pour la platine tourne-disque
La plupart des platines-tourne disques sont doétés d'un cable de masse, lequel cable est reconnu par la cosse terminale qui se trouve à son extrémité et qui est posé sur cette pince de masse.
3. IN: Entrée du signal de la platine tourne-disque
La sortieaudio del platine tourne-disque oule cable de signalisation solidement fixe sur la platine tourne-disque) doitetreconnecteea cette entree audio RCA.
4. MC/MM I/MM II: Commutateur de la tête du pick-up électrodynamique
Le type de tete du pick-up electrodynamique du plateau tourne disque utilisé doit être régle au niveau de ce commutateur à tourner. Référez-vous à la section « Reglage du mode de fonctionnement de la tête de pick-up electrodynamique »
5. OUT : Sortie du signal pour le raccord d'un amplificateur ou d'un préamplificateur
L'entrée audio de l'amplificateur / du préamplificateur de votre système HiFi doit être connecté à cette sortie audio RCA.
6. 12-16V AC : Alimentation électrique du PHO 111
Fixez le cable de connexion (8) de I'adaptateur du secteur (7) sur cette entrée. Branchez la fiche secteur sur une prise appropriée.
Bloc secteur
7. AC ADAPTOR : Bloc secteur avec fiche secteur
Ce bloc secteur qui fait partie du contenu de la livraison du PHO-111 assure l'alimentation de l'appareil. Lors de l'installation, connectez ce bloc à l'appareil en dernier lieu et branchez-le sur une alimentation appropriée.
8. Câbles d'alimentation de l'appareil
Insérez la fiche fixée sur ce cable sur la partie arrêté du PHO-111 (6).
RACCORDEMENT ET MISE EN SERVICE
Réalisez les raccordements de cables dans l'ordre suivant. Ne modifies jamais les raccordements de cables, pendant que les apparciels sont sous tension!
Des branchements RCA mécaniquement identiques existent en tant que connexions des entrées et des sorties. Veiliez à ne pas mélanger ces connexions lors de l'installation! Veiliez à ne pas intervertir les entrées analogiques droite et gauche. Souvent, de telles connexions RCA présente les couleurs suivantes : rouge pour le canal de droite, noir ou blanc pour le canal de gauche. Veiliez à ce que les jonctions soient bien fixées. Les connexions insuffisantes peuvent causeurs parasites, des défaillances et des disfonctionnements.
Installez l'appareil sur un support plat/stable, assurez-vous qu'il n'est pas accroché sur les cables et qu'il ne peut pas glisser du support lorsque vous tirez les cables. Ce préamplificateurtraite des signaux très sensibles et de niveau très faible. Par conséquent, placez ces apparêils le plus loin possible des sources de perturbation potentielles comme des cables du secteur, les téléphones portables, les transformateurs, les ordinateurs et les amplificateurs de puissance. Pour profiter pleinement du potentiel sonore de votre système, nous vous recommendons de placer les apparêils sur des racks Vincent et de ne pas lesposer l'un sur l'autre.

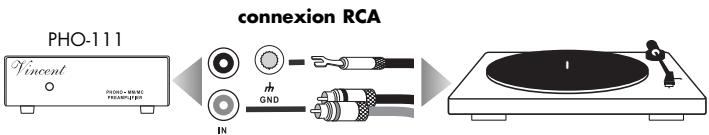

RACCORD DE LA PLATINE TOURNE-DISQUE
Connectez le cable audio de la platine tourne-disque à la prise d'entrée « IN » (3) du PHO 111. Connectez convenably le cable de masse et la pince de masse « GND » (2). Certaines platines-tourne disques ne disposent pas de cables de masse.

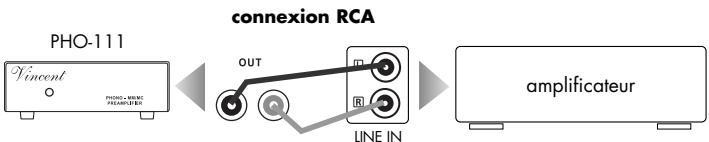

CONNEXION À L'AMPLIFICATEUR
Connectez les prises de sortie « OUT » (5) du PHO-111 à une entree normale (Line Level) de votre préamplificateur ou amplificateur. Ces entrees portent generalement la marque « CD», « TUNER», « AUX», « S1 » ou « LINE 1». N'utilise en aucune case une entree de l'amplificateur portant l'inscription « PHONO »!
REGLAGE DU MODE DE FONCTIONNEMENT DE LA TETE DE PICK-UP ELECTRODYNAMIQUE
Selon le principe de construction de la tête de pick-up electrodynamique de votre platine tourne-disque, le mode de fonctionnement approprié du PHO-111 doit régle au niveau du commutateur « MC/MM I/MM II » (4). Les deux types de têtes de pick-up electrodynamiques les plus utilisés sont MM (moving magnet) et MC (moving coil). Vous trouvez des informations nécessaires sur la tête de pick-up electrodynamique dans la fiche technique du système pick-up ou dans le manuel d'instruction de la platine tourne-disque. En cas de doutes, demandez les conseils de votre fournisse. Dans le cas où votre platine tourne-disque est équipé d'un système MC qui n'est pas système High-Output-MC, le commutateur susmentionné doit être régle sur « MC ». Une adaptation supplémentaire sur la tête du pick-up electrodynamique n'est plus possible.
Les Systèmes High-Output-MC sont des systèmes MC dont la tension de sortie spécifiée supérieure à 1,5 mV.
Dans le cas où votre platine tourne-disque est équipée d'un système MM ou High-Output-MC, le commutateur susmentionné doit être régé sur l'un des deux modes « MM ». La différence entre ces réglages réside sur la capacité électrique de l'entrée Phono « IN » du PHO-111, laquelle capacité doit correspondre à la tête de pick-up electrodynamique. Si elle est régé trop faible, il s'en suit une réduction continue de la fréquence décamétrique pour une fréquence élevée. Si elle est régé trop grande, il s'en suit une forte éLEVation de la tension pour une fréquence qui se situe dans la plage des fréquences audibles et une nette réduction de la tension décamétrique pour toute autre fréquence élevée.
REGLAGE DU MODE DE FONCTIONNEMENT DE LA TETE DE PICK-UP ELECTRODYNAMIQUE
Dans le réglage en mode « MM I », la valeur de la capacité de la sortie « IN » est de 100 pF. En mode « MM II », cette capacité est de 300 pF. Pour ce qui est du besoin du mode de fonctionnement « MM I » ou « MM II », vous pouze selectionner sur le PHO-111, la valeur de la capacité la plus proche de la capacité limite recommende dans le manuel d'instructions de la tete de pick-up electrodynamique. Toutefois, étant donné que la modification de la qualité du son produit par le système de la plaine tourne-disque et consécutive au changement de la valeur de la capacité est appréciée différément par différentes personnes; ce qui par voie de conséquence, entraîne des différences au niveau du goût, il est possible qu'au cours d'un test d'audition, un réglage du préamplificateur Phono qui ne correspond pasforcément au réglage recommende, soit parfois le plus approprié. Vous pouvez procéder à cette expérience sans risque aucun pour le réglage de la capacité (en basculant uniquement entre « MM I » et « MM II »). ÀpRES avoir écoute une chanson dans les deux modes, selectionné le mode dont la couleur sonore et la profondeur vous plaissent le plus.
Dans le cas où votre platine tourne-disque est dotée d'une tête de pick-up en cristal ou d'un préamplificateur égalisateur inter
ne, cette platine doit être connectée directement à l'entrée nivea.
ligne de l'amplificateur / du préamplificateur de votre système HiFi et
un préamplificateur phono externe n'est pas requis.
En cas de doutes, votre fournisseur pourrait vous fournir les conseils nécessaires et installer le système de la platine tourne-disque sur votre demande.
RACCORDEMENT DU BLOC SECTEUR
L'appareil est connecté en dernier lieu via le bloc secteur contenu dans le matériel livré au réseau électrique. Connectez d'abord la fiche d'alimentation de la fiche secteur (8) à la prise « 12-16V AC » (6) sur la façade arrêté de l'appareil et branchez ensuite le bloc secteur dans une prise alimentée par une tension normale (230 V / 50 Hz). ÀpRES ce branchement, le PHO-111 se met en marche. Lorsque l'appareil est branché sur l'alimentation, levoyant qui se trouve sur la partie avant de l'appareil s'allume. Le PHO-111 n'est pas dotÉ d'un commutateur de secteur et ne doit pas être débranché de l'alimentation, pour que l'appareil conserve une température de service constante afin de pouvoir fournir, autant que faire se peut une sonorité impeccable. En revanche, si vous n'utilise pas votre tourne-disque pendant un temps relativement long (plusieurs semaines), il est conseilé de débrancher le bloc secteur du réseau électrique.
Fixez toujours le bloc secteur du préamplificateur Phono au réseau électrique avant d'allumer l'amplificateur de votre système!
CHARACTERISTIQUES TECHNIQUES
Precision égalateur de RIAA :
Voltage de sortie :
Sensibilité d'entrée (MM I+II):
Sensibilité d'entrée (MC):
Impédance d'entrée (MM I):
Impedance d'entree (MM II) :
Impédance d'entrée (MC) :
Distorsion :
Rapport signal/bruit :
Alimentation :
Entrées :
Sorties :
MM I et MM II >88 dB
MC >78dB
12V-16V, 150mA, AC
1x RCA stereo
1x RCA stereo
145 × 55 × 125 mm
0,5 kg
noir / argent
Vincent
Gardez soigneusement la facture d'achat et le mode d'emploi. La facture d'achat faisant foci de garantie. Le numero de série se trouve au dos de l'appareil.
Seriennummer:
Serial number:
Numéro de série :
