BEDIENUNGSANLEITUNG PHO-111 VINCENT

Sehr geehrter Kunde,

wir danken Ohnen für das Vertrauen, welches Sie uns durch die Entscheidung für diesen hochwertige Audio-Produkt, das Ihr hem hohen Anspruch an Klang- und Verarbeitungsqualität gerecht wird, entgegenbringen.

Auch wenn Sie verstandlicherweise sofort beginnen wollen, das Gerät zu verwenden,lesen Sieitte vor dem Aufstellen und Anschlieben theses Handbuch sorgfältig durch. Es wird Ichnen bei der Bedienung und der optimalen Nutzung des Gerätes in Ihr System halten, selbst wenn die-ses durch ihren Fachhandlender installment wurde.

Bitte beachten Sie vor allem die Sicherheitshinweise, auch wenn einige davon offensichtlich erschreiben. Bei eventuellen Fragen stehen Ohnen Ihr Fachhändler gern zur Verfügung, er ist auch Ihr Ansprechpartner im Fall der Garantie-Inanspruchnahme oder für Reparaturen nach dem Gewährleistungszeitraum. Er ist in jedem Fall interessiert daran, dass Sie ihm ihre Erfahrungen mit Vincent-Produkten mitteilen.

Der PHO-111 erfüllt die hohen Ansprüche an die analoge Musikwiedergabe. Er korrigiert die für die Aufzeichnung von Schallplatten angewendete (RIAA-)Vorverzerrung mit großer Genaugkeit und erlaubt so den Anschluss eines Plattenspielers an Verträker ohne speziellen Phono-Eingang. Höchste Verarbeitungsqualität und ein hervorragendes Preis-Leistungs-Verhältnis sind selbstverständlich.

Viel Freude mit Ihr dem Produkt wünscht Ihnen Ihr Vincent-Team

INHALTSVERZEICHNIS

(CONTENTS/SOMMAIRE)

Inhaltsverzeichnis 3
Sicherheitshinweise 4
Weitere Hinweise 6
Lieferumfang 7
Beschreibung des Gerätes 8
Anschluss und Inbetriebnahme 10
Technische Daten 15

abSeite2

deutsch

starting at page 16

english

Dieses Gerät wurde unter strengen Qualitätskontrollen gefertigt.

Es entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollen den folgende Hinweise vollständig gelesen und beachtet werden, um eine Gefährdung zu vermeiden:

as Gerät nicht öffnen! Gefahr des elektrischen Schocks!

Es befinden sich keine vom Benutzer zu wartenden Teile im Gerät.

Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Verwenden Sie nur das im Lieferumfang enthaltene Steckernetzteil. Im Falle eines Defeks leisten Sie es nur von ihrem Fachhändler durch ein geeignetes Exemplar ersetzen. Überlassen Sie die Reparatur des Gerätes qualifiziertem Fachpersonal. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch.

Das Steckernetzteilarfichtgeffnetwerden.Das Geratisturf den Anschluss an 230 Volt/50 Hz Wechselspannung, fur Schutzkontaktsteckdosen und die Verwendung in geschlossenen Räumen zugelassen. Ziehen Sie stets am Steckernetzteil und nie am Versorgungskabel, wenn Sie die Verbindung zum Stromnetz trennen wollen. Stellen Sie safer, dass das Versorgungskabel nicht gequetscht, extrem gebogen oder durch scharfe Kanten beschädigt wird.

Trennen Sie das Steckernetzteil vom Netz, bevor Sie am Gerät Kabel anschließen oder entfernen, das Gerät langere Zeit nicht benutzten oder dessen Oberfläche reinigen wollen. Warten Sie nach dem Ausschalten bei Vollverständern, Endstufen und Receivern ca. eine Minute, bevor Sie Kabelverbindungen trennen bzw. herstellen.

SICHERHEITSHINWEISE

Verzichten Sie auf Scheuermittel, Lösungsmittel, Verdünner, entzündliche Chemikalien, Polituren und andere Reinigungsk Produkte, die Spuren hinterlassen. Obwohl in thisem Gerät weniger Abwärme entstehen, achten Sie darauf, dass um das Gerät die Umgebungsluft zirkulieren kann.

Stecken Sie das Netzteil des Phonovorvermörs immer bereits ein, bevor Sie den Verträker Ihres Systems einschalten!

Achten Sie darauf, dass die Geräte nicht mit Flüssigkeiten, Feuchigkeit, Regen oder Wasserdampf in Berührung kommt. Halten Sie insbesondere eine sichere Entfernung zu Wasserbehältern, Vasen etc. ein. Setzen Sie die Geräte nie hohen Temperaturen (Sonneneinstrahlung) oder starken Vibrationen aus.

Wir empfehlen ihren ausdrücklich, nach Möglichkeit die Originalverpackung für spätere Transportzwecke aufzubewahren.

Erläuterung der grafischen Symbole

Der Blitz weist Sie daraufhin, dass im Gerät gefährliche Spannungenvorhanden sind, die einen Stromschlag verursachen konnen.

Das Ausrufezeichen macht Sie auf besonderss wichtige Hinweise bezüglich Bedienung und Wartung aufmerksam.

Der Zeigefinger kennzeichnet nützliche Informationen und Hinweise für den Umgang mit dem Gerät.

WEITERE HINWEISE

Elektronik-Altgeräte

Dieses Gerät unterliegt den Bestimmungen der EU-Richtlinie 2002/96/EC, deren gesetzliche Umsetzung in Deutschland durch das Elektro- und Elektronikgeräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestrichen Abfalleimers auf dem Gerät gekennzeichnet. Alle so gekennzeichneten, nicht mehr verwendeten Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden. Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der Stadtverwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben.

CE-Zeichen

Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte).

Vincent arbeitet ständig an der Verbesserung und Weiterentwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruktion des Gerätes, sofern sie dem Fortschnitt dieren, vorbehalten. Der Inhalt dieser Anleitung hat ledigious Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Markeninhabers dar. Diese übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die möglicherweise in dieser Anleitung enthalten sind.

WEITERE HINWEISE

Vincent ist ein eingetragenes Warenzeichen der Sintron Vertriebs GmbH, 76473 Ilfezheim.

Dieses Dokument wurde verfasst von Andreas Böer. Es ist ein Produkt der Sintron Vertriebs GmbH, 76473 Ilfezheim undarf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugswise kopiert oder verteil werden.

LIEFERUMFANG

Bitte prüfen Sie den Inhalt der Verpackung, diese sollene zusammenzählich zur Fernbedienung folgenden Zubehör enthalten:

• 1 Netzgerät „AC ADAPTOR"
  -这意味着 Handbuch

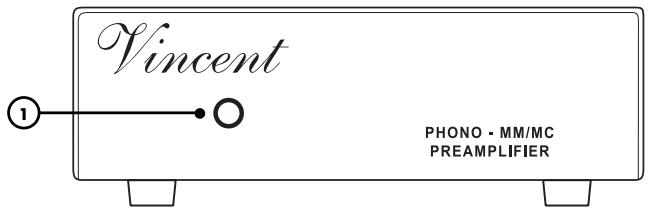

FRONTANSICHT

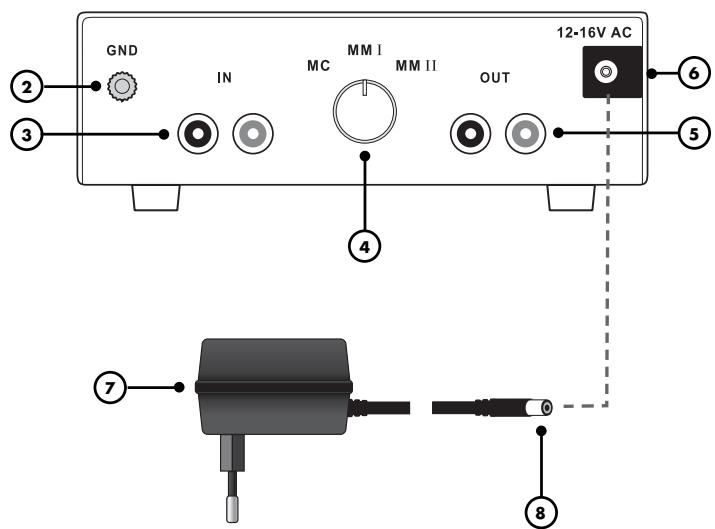

RÜCKANSICHT

1. LED zur Betriebskontrolle

Leuchtet, sobald das Gerät mit dem Steckernetzteil verbunden und diesen Netzteil in eine geeignete Steckdose eingesteckt ist.

2. GND: Masse-Klemme für den Plattenspieler

Die meisten Plattenspieler besitzen zusätzlich zu den beiden Cinch-Anschlüssen ein Masse-Kabel, welches durch den an seinem Ende angebrachten Kabelschuh zu erkennen ist und welches an dieser Masseklemme angebracht werden muss.

3. IN: Signaleingang für den Plattenspieler

Der Audio-Ausgang des Plattenspieler (oder das fest am Plattenspieler angebrachte Signalkabel) wird mit thisem Cinch-Audioeingang verbunden.

4. MC/MM I/MM II: Umschalter für Typ des Tonabnehmersystems

AnthisemDrehknopf mussvor der ersten Inbetriebnahme des Plattenspielers bzw. des Tonabnehmersystems der Typ des Tonabnehmersystems eingestellt werden. Siehe Abschnitt, Einstellung von Betriebsart und Kapazitat des Tonabnehmersystems".

5. OUT: Signalausgang für den Anschluss eines Volloder Vorvermörs

Der Audio-Eingang des Vollverstärkers/Vorverstärkers Ihres HiFi-Systems wird mit thisem Cinch-Audioausgang verbunden.

6. 12-16V AC: Stromversorgungsanschluss

Stecken Sie an thisem Eingang das Versorgungskabel (8) des mitgelieferten Steckernetzteils (7) ein. Stecken Sie das Netzteil in eine geeignete Netzsteck-dose ein.

7. AC ADAPTOR: Stecker netzteil mit Netzstecker

Dieses im Lieferumfang des PHO-111 enthaltene Steckernetzteil dient der Stromversorgung des Gerätes. Verbinden Sie es als letzten Schritt der Installation mit dem Gerät und mit einer geeigneten Netzstromversorgung.

8. Geräte-Versorgungskabel

Stecken Sie den an thisem Kabel befestigten Gerästecker an der Rückseite des PHO-111 (6) ein.

ANSCHLUSS UND INBETRIEBNAHME

Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. Nehmen Sie niemals Änderungen an den Kabelverbindungen vor, während die Geräte eingeschaltet sind!

Als Steckverbinder für Audioeingänge sowie Audioausgänge sind Mechanisch identische Cinch-Buchsen vorhanden, achen Sie darauf, dass Sie diese Anschlüsse bei der Installation nicht verwechseln! Achten Sie ebenfalls darauf, die analogen Eingänge für rechts und links nicht zu vertauschen. Häufig sind deren Cinch-Anschlüsse folgendermaßen Farblich markiert: rot für den rechten Kanal, schwarz oder weiß für den linken Kanal. Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse können Störgeräutsche, Ausfälle und Fehl-funktionen verursachen.

Stellen Sie das Gerät auf eine ebene/feste Unterlage, setzen Sie es nicht an den Kabeln hängen und achtenden Sie darauf, dass es durch Zug an den Verbindungskabeln nicht den Kontakt zur Unterlage verliert. Diese Vorversteller verarbeitet sehr empfindliche und im Pegel sehr niedrige Signale. Platzieren Sieihn deswegen möglichstweitweg von potentiellen Störquellen wie Netzkabeln, Mobiltelefonen, Steckernetzgeräten, Transformatoren, Computern und Endverträkern. Um das Klangpotenzial Ihres Systems optimal auszunutzen, empfehlen wir, die Audio-Geräte auf Vincent Racks zu platzieren und nicht aufeinander zu stellen.

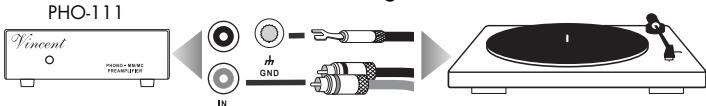

ANSCHLUSS DES PLATTENSPIELERS

Verbinden Sie das Signalkabel des Plattenspielers mit den Eingangsbuchsen "IN" (3) des PHO-111. Stellen Sie eine einwandfrei Verbindung des Massekabels mit der Masseklemme (2) her. Manche Plattenspieler besitzen kein separates Massekabel.

Cinch-Verbindung

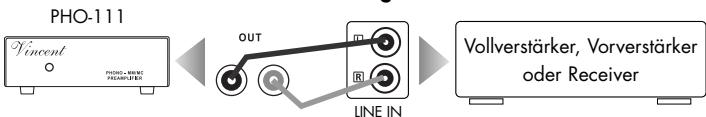

ANSCHLUSS AN DEN VERSTÄRKER

Verbinden Sie die Ausgangsbuchsen "OUT" (5) des PHO-111 mit einem gewöhnlichen Hochgelegeingang Ihres Voll- oder Vorverstärkers. Diese Eingänge sind oft mit "CD", "TUNER", "TAPE", "AUX", "S1" oder "LINE 1" beschlossen. Verwenden Sie in keinem Fall einen mit "PHONO" beschreiben den Verständereingang!

Cinch-Verbindung

EINSTELLUNG VON BETRIEBSART UND KAPAZITÄT DES TONABNEHMERSYSTEMS

Je nach Konstruktsprinzip des Tonabnehmers Ihres Plattenspielers muss der PHO-111 an dem Umschalter „MC/MM I/MM II" (4) auf die richtige Betriebsart eingestellt werden. Die beiden am meisten verbreiteten Tonabnehmer-Typen sind MM (moving magnet) und MC (moving coil). Die benötigten Informationen zum Tonabnehmer finden Sie im Beiblatt diesen Abnehmersystems oder der Anleitung des Plattenspielers. Fragen Sie im Zweifelsfall ihren Fachhändler um Rat.

Falls Ihr Plattenspieler mit einem MC-System, welches kein High-Output-MC-System ist, ausgestellt ist, so muss der erwähnte Umschalter auf „MC" eingestellt werden. Eine weitere Anpassung an den Tonabnehmer ist nicht möglich.

High-Output-MC-Systeme werden MC-Systeme mit einer angegeben Ausgangsspannung von oberhalb 1,5 mV genannot.

Falls Ihr Plattenspieler mit einem MM-System oder einem High-Output-MC-System ausgestattet ist, so muss der erwähnte Umschalter auf eine der beiden Einstellungen „MM" eingestellt werden. Diese unterscheiden sich in der wirksamen Kapazität des Phono-Eingangs „IN" des PHO-111. Diese Kapazität des Phono-Eingangs muss mit dem Tonabnehmer harmonieren. Ist sie zu niedrig, ergibt sich für steigende Frequenz ein kontinuierlicher Höhenabfall. Ist sie zu hoch, gibt es eine Spannungsbüberhöhung bei einer Frequenz im hörbaren Frenzbereich sowie für weiter steigende Frequenz einen deutlichen Höhenabfall.

EINSTELLUNG VON BETRIEBSART UND KAPAZITÄT DES TONABNEHMERSYSTEMS

In der Einstellung „MM I" betragt der Kapazitätswert des Eingangs „IN" 100pF , in der Einstellung „MM II" betragt dieser Kapazitätswert 300pF . Für die Entscheidung, ob Betriebsart „MM I" oder „MM II" gewählt werden soll, kann am PHO-111 der Kapazitätswert, welche am nachsten an dem in der Anleitung des Tonabnehmersystems empfohlenen Kapazitätsabschluss liegt, gewählt werden. Weil jedoch die durch geänderten Kapazitätsabschluss veränderte Klangcharakteristik des Plattenspielersystems von verschiedenen Personen unterschiedlich bewertet wird und der Geschmack diesbezüglich verschiedene ist, kann sich im Hörtest manchmal eine Einstellung am Phono-Vorversteller, welche nicht der empfohlenen Einstellung entspricht, als die geeignete erweisen. Mit der Einstellung für die Kapazität (hier nur durch Umschalten zwischen „MM I" und „MM II") konnen Sie gefahrlos experimentieren. Wählen Sie, nachdem Sie in beiden Einstellungen das gleiche Musikstück führt haben, diejenige aus, in welcher ihren Klangfarbe und Räumlichkeit am besten gefallen haben. Eine weitere Anpassung an den Tonabnehmer ist nicht möglich.

Falls Ihr Plattenspieler mit einem Kristall-Tonabnehmersystem ausgestellt ist oder bereits eine Entzerrervorstufe enthalt, muss

der Plattenspieler direkt mit dem Line-Pegel-Eingang des Vollverstärkers/Vorverstärkers Ihres HiFi-Systems verbunden werden und ein externer Phono-Vorverstärker ist nicht notwendig.

Ihr Fachhändler wird Sie bei Unsicherheiten gern beraten oder auf Wunsch Ihr Plattenspielersystem einrichten.

ANSCHLUSS DES STECKERNETZTEILS

Das Gerät wird zuallerletzt mit dem im Lieferumfang enthaltenen Steckernetzteil an das Stromnetz angeschlossen. Verbinden Sie zunachst den Versorgungsstecker des Netzeils (8) mit der Buchse „12-16V AC" (6) an der Rückseite des Gerätes und stecken Sie dann das Steckernetzteil in eine Steckdose, welche mit geeigneter Spannung (230V / 50Hz) versorgt ist. Der PHO-111 wird dadurch eingeschaltet. Wenn das Gerät an die Stromversorgung angeschlossen ist, leuchtet die LED an der Gerätevorder-seite. Der PHO-111 verfügt über keinen Netzschalter und sollte nicht vom Netz getrennt werden, damit das Gerät eine konstante Betriebstemperatur beibehält und dadurch bestmögliche klangliche Ergebnisse erzielt werden können. Lediglich wenn Sie den Plattenspieler langere Zeit nicht benutzen (mehrere Wochen), ist es ratsam, das Steckernetzteil vom Stromnetz zu trennen.

Stecken Sie das Netzteil des Phonovorverträkers immer bereits ein, bevor Sie den Verträker Ihr's Systems einschalten!

TECHNISCHE DATEN

Genaugkeit RIAA-Entzerrung:

Ausgangsspannung:

Eingangsempfindlichkeit (MM I+II):

Eingangsempfindlichkeit (MC):

Eingangsimpedanz (MM I):

Eingangsimpedanz (MM II):

Signal-Rausch-Abstand:

External Stromversorgung:

Eingänge:

Ausgange:

Abmessungen (B× H× T)

Gewicht:

Farbe:

20 Hz - 20 kHz (max. 0,5 dB)

200 mV (1 kHz)

4 mV (1 kHz)

0,45mV(1kHz)

47 kΩ (100 pF)

47 kΩ (300 pF)

100Ω (100 pF)

<0,0005%

MM I und MM II > 88 dB

MC >78dB

12V-16VAC,150mA

1x Cinch stereo

1x Cinch stereo

145× 55× 125mm

0,5 kg

schwarz / silber

Dear customer,

Bewahren Sie die Kaufquittung zusammen mit der Bedienungsanleitung auf. Die Kaufquittung dient Ohnen als Nachweis für den Beginn der Garantiezeit. Die Seriennummer befindet sich an der Rückseite des Gerätes.
