MODE D'EMPLOI SPC 4 AKG

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et écologie 19

1.1 Sécurité 19 1.2 Écologie 19

2 Description 20

2.1 Introduction 20 2.2 Fournitures d'origine 20 2.3 Accessoires optionnels 20 2.4 SPC 4 20

2.4.1 Façade 20 2.4.2 Face arrière 20

Mise en service 21

3.1 Remarques importantes 21 3.2 Montage en rack d'un combinateur d'antennes 21 3.3 Montage en rack de deux combinateurs d'antennes juxtaposés 21 3.4 Installation de l'antenne 21

3.4.1 Lieu d'installation 21 3.4.2 Montage sur pied 22 3.4.3 Montage sur un mur/au plafond 22

3.5 Liaisons 22 3.6Alimentation 23

3.6.1 Bloc secteur 23 3.6.2 Alimentation centrale PSU 4000 23

4 Instructions pour le fonctionnement 24

4.1 Mise sous tension/hors tension 24 4.1.1 Installations avec alimentation décentralisée 24 4.1.2 Installations avec alimentation centrale PSU 4000 optionnelle...24

4.2 Témoin LED 24

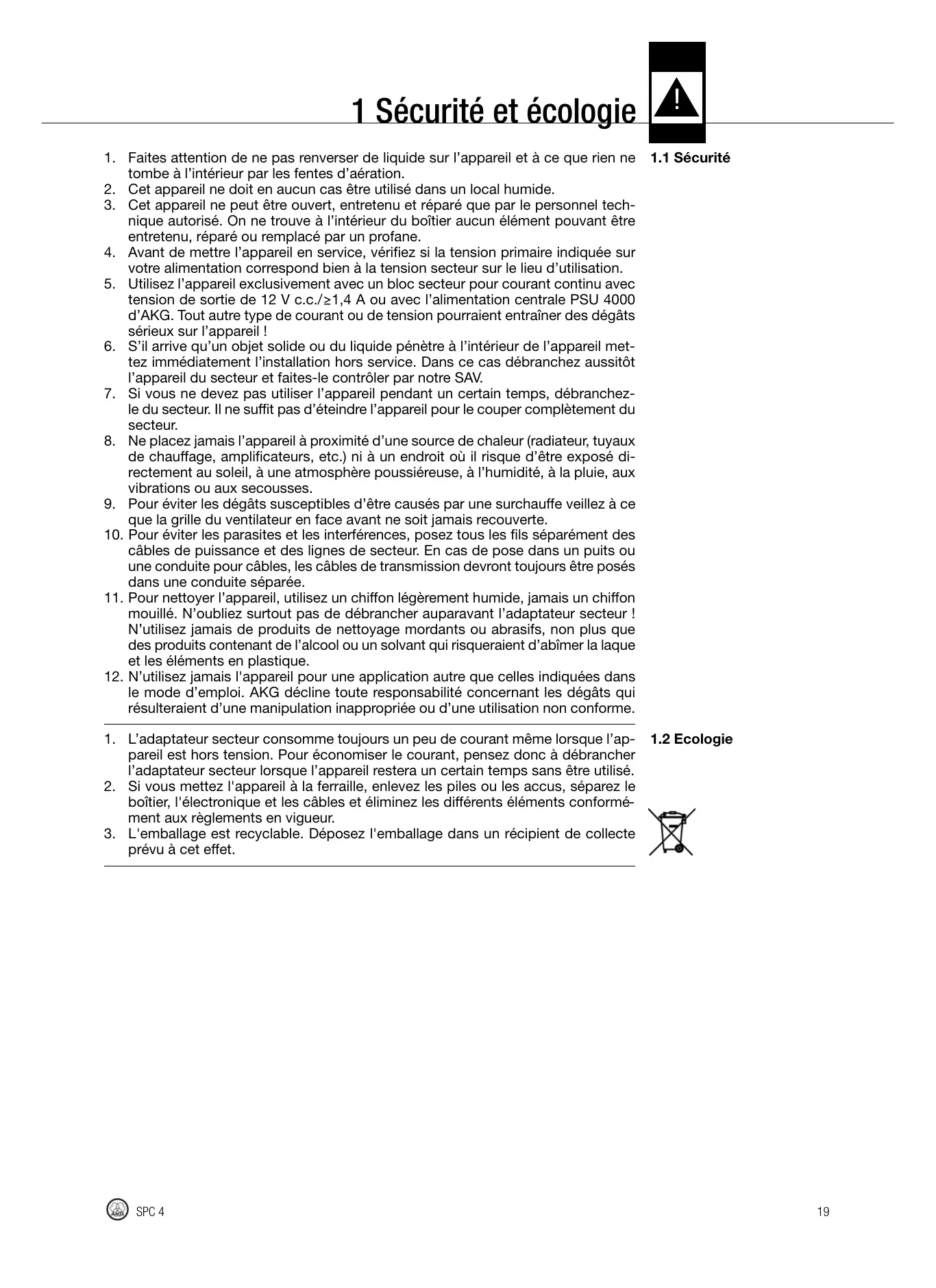

1.1 Sécurité

1. Faites attention de ne pas renverser de liquide sur l'appareil et assurez-vous que rien ne tombe à l'intérieur par les fentes d'aération.
2. Cet appareil ne doit en aucun cas être utilisé dans un local humide.
3. Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l'intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
4. Avant de mettre l'appareil en service, vérifie si la tension primaère indiquée sur votre alimentation correspond bien à la tension secteur sur le lieu d'utilisation.
5. Utilisez l'appareil exclusivement avec un bloc secteur pour courant continu avec tension de sortie de 12 V c. c./≥1,4 A ou avec l'alimentation centrale PSU 4000 d'AKG. Tout autre type de courant ou de tension pourrait entraîner des dommages sérieux sur l'appareil !
6. S'il arrive qu'un objet solide ou du liquide pénétre à l'intérieur de l'appareil, mettez immédiatement l'installation hors service. Dans ce cas, débranchez aussitôt l'appareil du secteur et faites-le contrôler par notre SAV.
7. Si vous ne devez pas utiliser l'appareil pendant un certain temps, débranchez-le du secteur. Il ne suffit pas d'éteindre l'appareil pour le couper complètement du secteur.
8. Ne placez jamais l'appareil à proximité d'une source de chaleur (radiateur, tuyaux de chauffage, amplificateurs, etc.) ni à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
9. Pour éviter les dégâts susceptibles d'être causés par une surchauffe, veillez à ce que la grille du ventilateur en face avant ne soit jamais recouverte.
10. Pour éviter les parasites et les interférences, posez tous les fils séparément des câbles de puissance et des lignes de secteur. En cas de pose dans un puits ou une conduite pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
11. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N'oubliez pas de débrancher l'adaptateur secteur avant! N'utilisez jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits contenant de l'alcool ou un solvant qui risqueraient d'abîmer la laque et les éléments en plastique.
12. N'utilisez jamais l'appareil pour une application autre que celles indiquées dans le mode d'emploi. AKG décline toute responsabilité concernant les dégats qui résultataisent d'une manipulation inappropriée ou d'une utilisation non conforme.
13. L'adaptateur secteur consomme toujours un peu de courant même lorsque l'appareil est hors tension. Pour é
14. Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.
15. L'emballage est recyclable. Déposez l'emballage dans un réseau de collecte prévu à cet effet.

2.1 Introduction

Nous vous remercions d'avoir choisi un produit AKG.

Pour profiter au maximum des avantages que vous offre le SPC 4, lisez très attentivement ce mode d'emploi avant la mise en service de l'appareil. Conservez soignement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

2.2 Fournitures d'origine

1 combinateur d'antennes SPC 4

1 kit de montage 19"

2.3 Accessoires optionnels

• Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Notre fournisseur se tient à votre disposition pour vous conseiller.

2.4 SPC 4

Le SPC 4 est un combinateur d'antennes destiné au système monitor à oreillettes IVM 4. Le combinateur d'antennes vous permet de combiner les signaux de sortie délivrés par jusqu'à quatre émetteurs stéreo SST 4 pour obtenir un signal d'antenne commun. Le SPC 4 fonctionne exclusivement avec l'antenne directive passive SRA 2 W et l'antenne émettrice omnidirectionnelle RA 4000 W.

L'alimentation est assurée soit par un bloc secteur avec tension secondaire de 12 V c.c./≥1,4 A (n'est pas fourni avec le SPC 4) ou avec l'alimentation centrale PSU 4000.

2.4.1 Façade

Fig. 1: Façade du SPC 4

Voir Fig. 1.

1 ON/OFF : Touche marche/arrêt. 2 Témoin LED : Cette LED tricolore indique les états suivants :

Vert : L'appareil est sous tension, la température de service est dans les limites normales.

Orange: Température de service critique, risque de surchauffe.

Rouge : L'appareil chauffe ou bien il n'est pas raccordé à une antenne AKG. Mettez l'appareil hors tension pour éviter les dégâts.

Grille du ventilateur : L'appareil dispose d'un ventilateur incorporé pour le refroidissement de l'électronique.

2.4.2 Face arrière

Fig. 2: Entrées et sorties sur la face arrière du SPC 4

Voir Fig. 2.

4 ANTENNA OUT : Sortie BNC pour antenne émettrice SRA 2 W ou RA 4000 W. Vous pouvez aussi raccorder cette sortie à une entrée émetteur d'un autre SPC 4. 5 INPUT 1-4: Entrées BNC permettant de raccorder jusqu'à quatre émetteurs sté réo SST 4. 6 DC ONLY 12 V/1.4 A SPC 4: Entrée c. c. pour bloc secteur 12 V c. c./≥1,4 A (ne fait pas partie des fournitures d'origine) pour l'alimentation du SPC 4. 7 DC ONLY 12 V/2 A SST: Entrée c. c. pour la connexion de l'alimentation centrale optionnelle PSU 4000 destinée aux émetteurs SST 4 raccordés.

1. Effectuez tous les raccordements de câbles d'antennes avant de connecter l'appareil sur son alimentation.
2. Ne raccordez jamais au SPC 4 une antenne autre que SRA 2 W ou RA 4000 W d'AKG. L'utilisation d'une autre antenne qu'elle soit entraînerait un dysfonctionnement du SPC 4.
3. Installez l'appareil de manière à ce que la grille du ventilateur en face avant ne soit pas recouverte. Si l'arrivée d'air était bloquée l'appareil risquerait de chauffer.
4. Dévissez les quatre pieds de caoutchouc (1) se trouvant à la base du combinatric d'antennes.
5. Dévissez les deux vis de fixation (2) se trouvant sur chacune des deux parois latérales.
6. Vissez sur l'une des faces latérales la cornière de montage courte 3, sur l'autre face latérale la cornière de montage longue (4) ; ces cornières font partie du kit de montage fourni.
7. Fixez le combinateur d'antennes dans le rack.
8. Dévissez les quatre pieds de caoutchouc (1) se trouvant à la base du combinateur d'antennes et sortez les vis (5) des pieds de caoutchouc (1).
9. Dévissez les deux vis de fixation (2) de la face latérale droite d'un combinateur d'antennes et les deux vis de fixation (2) de la face latérale gauche de l'autre combinateur d'antennes.
10. Enlevez les panneaux de plastique (3) des faces latérales dont vous n'avez pas dévissez les vis de fixation (2).
11. Introduisez un élément raccord (4) dans chacune des fentes libres de la paroi latérale du premier combinateur d'antennes en veillant à ce que le trou de fixation de l'élément raccord coïncide avec le trou taraudé de la base du combinateur d'antennes.
12. Fixez les deux éléments raccord (4) au premier combinateur d'antennes à l'aide de deux des vis (5) (qui se trouvaient dans les pieds de caoutchouc).
13. Réunissez les deux combinateurs d'antennes en introduisant chacun des éléments raccord (4) du premier combinateur d'antennes dans une fente libre de la paroi latérale du second combinateur d'antennes, de manière à ce que le trou de fixation de l'élément raccord (4) coincide avec le trou taraudé de la base du combinateur d'antennes.
14. Fixez les éléments raccord (4) au second combinateur d'antennes à l'aide de deux des vis (5) qui se trouvaient dans les pieds de caoutchouc 1.
15. Fixez une cornière de montage courte (6) sur la face latérale externe de chaque combinateur d'antennes en utilisant pour chacune deux vis (2) dévissées des faces latérales.
16. Fixez les combinateurs d'antennes dans le rack.

Les instructions ci-dessous concernent l'installation des antennes valent pour toutes les installations multicanaux, quelles que soient le nombre de canaux.

Les réflexions du signal de l'émetteur sur les surfaces métalliques, les murs, le plafond, etc., de même que l'écran du corps humain risquent d'affaiblir voire supprimer le signal direct de l'émetteur. Placez donc l'antenne comme suit :

1. Placez toujours l'antenne à proximité du lieu d'action (scène).
2. Placez l'antenne à plus de 1,5 m des objets métalliques volumineux, fils métalliques (en particulier grillages) ou tôles, de même que des murs, des décors, du plafond, etc.
3. N'installez pas l'antenne dans des niches murales.
4. Ne placez jamais l'antenne à moins de 1,5 m des appareils émettant un rayonnement HF tels que racks d'éclairage, tubes fluorescents, appareils à effets numériques ou PC.

3.1 Remarques importantes

3.2 Montage en rack d'un combinateur d'antennes Voir Fig. 6.

3.3 Montage en rack de deux combinateurs d'antennes juxtaposés Voir Fig. 7.

3.4 Installation de l'antenne

3.4.1 Lieu d'installation

3.4.2 Montage sur pied

• Si vous montez l'antenne sur un pied, veuillez tenir compte des remarques suivantes :

Fig. 3: Antenne montée sur pied

1. Fixez l'antenne à la perche d'un pied à l'aide de l'élément raccord SA 63 fourni ou du raccord intégré.
2. Tirez la perche à fond d'un côté pour que l'antenne se trouve à 70 cm au moins du pied.
3. Déployez le pied téléscopique pour que la perche se trouve à 1,8 m au moins du sol.
4. Enroulez le câble d'antenne sur la perche. Avec un câble qui pend, vous risquez d'avoir une mauvaise réception.

3.4.3 Montage sur un mur/au plafond

1. Placez l'antenne à une distance aux murs, parois, grilles métalliques ou échaffaudages de métal de 10 cm au minimum sur l'arrière et 50 cm latéralement.

Fig. 4: Distance minimum d'une surface plane

Fig. 5: Distance minimum du sol et du plafond

1. Veillez à ce que l'antenne se trouve à une distance minimum de 15 cm du sol ou 50 cm du plafond (15 cm si le câble arrive par le haut).

3.5 Liaisons

1. Reliez la sortie ANTENNA de chaque émetteur à une prise INPUT du combinateur d'antennes. Utilisez à cet effet un câble d'antenne RG58 aussi court que possible.
2. Lorsque plusieurs signaux passent par une antenne commune, l'intermodulation des différentes porteuses provoque des rayonnements parasites. Pour éviter les problèmes techniques et légaux (seuils autorisés pour la puissance d'émission et les rayonnements parasite)s réglez la puissance d'émission (RF OUTPUT) comme suit sur chaque émetteur (voir notice d'emploi de l'IVM 4):

Nombre d'émetteurs	Puissance d'émission maxi. par émetteur
2 - 4	20 mW
≥4	10 mW

Remarque :

• Si vous souhaitez utiliser des installations multicanaux à puissance élevée, veuillez consulter le service des ventes d'AKG en tapant [e-mail].
• Reliez l'antenne à la prise ANTENNA OUT sur le combinateur d'antennes.

Important!

• N'oubliez pas que l'antenne peut augmenter la puissance rayonnée (ERP) dans sa direction prédominante. Pour ne pas dépasser les limites autorisées, veillez à ce que le câble d'antenne ait la longueur voulue suivant le type de câble utilisé, p. ex. RG58 : 5 m pour RA 4000 W ou 10 m pour SRA 2 W.

3 Mise en service

Vous sous-pouces utiliser le combinateur d'antennes au choix avec un bloc secteur approprié ou avec l'alimentation PSU4000 optionnelle.

3.6 Alimentation

Utilisez exclusivement un bloc secteur avec tension secondaire de 12 V c.c. d'une capacité minimum de 1,4 A. - Vérifiez si la tension secteur indiquée sur le bloc secteur concorde avec la tension secteur sur le lieu d'utilisation. En les utilisant sur une tension secteur différente, vous risquez des dégâts sur l'installation. - Si vous avez branché ni un bloc secteur standard approprié ni un PSU 4000 sur la prise DC ONLY 12 V/2 A SST, il faut utiliser chaque émetteur avec un bloc secteur individuel.

3.6.1 Bloc secteur

Important!

1. Branchez le câble c. c. du bloc secteur sur la prise DC ONLY 12 V/1.4 A SPC 4 en face arrêté du combinateur d'antennes.
2. Branchez le bloc secteur sur une prise secteur appropriée.
3. Reliez la prise DC OUT 1 du PSU 4000 à la prise DC ONLY 12 V/2 A SST du combinateur d'antennes.
4. Reliez la prise de sortie c.c. DC OUT 2 ou DC OUT 3 du PSU 4000 à la prise DC ONLY 12 V/1.4 A SPC 4 du combinateur d'antennes.

3.6.2 Alimentation centrale PSU 4000

Voir Fig. 8 et notice d'emploi du PSU 4000.

4.1 Mise sous tension/hors tension important!

• Pour permettre l'installation sous tension et hors tension, procédez impérativement dans l'ordre indiqué aux points 4.1.1 et 4.1.2 afin d'éviter toute déterioration due à une surcharge de l'alimentation du combinateur d'antennes.

4.1.1 Installations avec alimentation décentralisée

Mise sous tension :

1. Mettez le combinateur d'antennes sous tension en appuyant sur la touche ON/OFF. Le témoin LED s'allume en vert.
2. Mettez tous les émetteurs reliés au combinateur d'antennes sous tension.

Mise hors tension :

1. Mettez tous les émetteurs reliés au combinateur d'antennes hors tension.
2. Mettez le combinateur d'antennes hors tension en appuyant sur la touche ON/OFF. Le temps LED s'éteint.

4.1.2 Installations avec alimentation centrale PSU 4000 optionnelle mise sous tension:

1. Mettez l'alimentation centrale optionnelle PSU 4000 sous tension.
2. Mettez le combinateur d'antennes sous tension en appuyant sur la touche ON/OFF. Le témoin LED s'allume en vert.
3. Mettez tous les émetteurs reliés au combinateur d'antennes sous tension.

Mise hors tension:

1. Mettez tous les émetteurs reliés au combinateur d'antennes hors tension.
2. Mettez le combinateur d'antennes hors tension en appuyant sur la touche ON/OFF. Le témoin LED s'éteint.
3. Mettez l'alimentation centrale optionnelle PSU 4000 hors tension.

4.2 Témoin LED

Vert	Le combinateur d'an-tennes est sous tension et relié à une antenne autorisée par AKG. La tempora-ture de service est dans les limites normales.
Orange	La température de service a atteint un point critique.	Mettez le combinateur d'antennes hors tension et assurez-vous que la grille du ventilateur n'est pas recouverte.
Rouge	Le combinateur d'an-tennes chauffe.	Mettez le combinateur d'antennes hors tension; assurez-vous que la grille d'aération n'est pas re-couverte et que l'almen-tation est raccordée correctement.
	On a relié au combinateur une antenne non autorisée par AKG.	Mettez le combinateur d'antennes hors tension; raccordez une antenne SRA 2 W ou RA 4000 W.
Obscur	Le combinateur d'an-tennes est hors tension.	Mettez le combinateur d'antennes sous tension.
	Le combinateur d'an-tennes n'est pas relié à son alimentation.	Reliez le combinateur d'antennes à son alimentation.
	Les câbles c.c. ne sont pas connectés ou sont défectueux.	Connector ou replacer les câbles c.c.
	Le bloc secteur/le PSU 4000 est défectueux.	Contacter le S.A.V. d'AKG.

5 Nettoyage

1. Coupez l'appareil de son alimentation.
2. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé.
3. N'utilisez jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits contenant de l'alcool ou un solvant qui risqueraient d'abîmer la laque et les éléments en plastique.

Important!

6 Caractéristiques techniques

Type : Combinateur d'antennes 4:1

Plage de porteuses : 500 - 865 MHz

Gain du système : 0 dB

Entrées HF : 4 prises BNC, 50 Ohm

Sortie HF : 1 prise BNC, 50 Ohm

Tension de service : 12 VDC/900 mA

Alimentation (pour SST 4) : 12 VDC/2 A

Dimensions : 200 x 190 x 44 mm

Poids : 1193 g

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre conscience en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

1 jeu de montage de 19"
