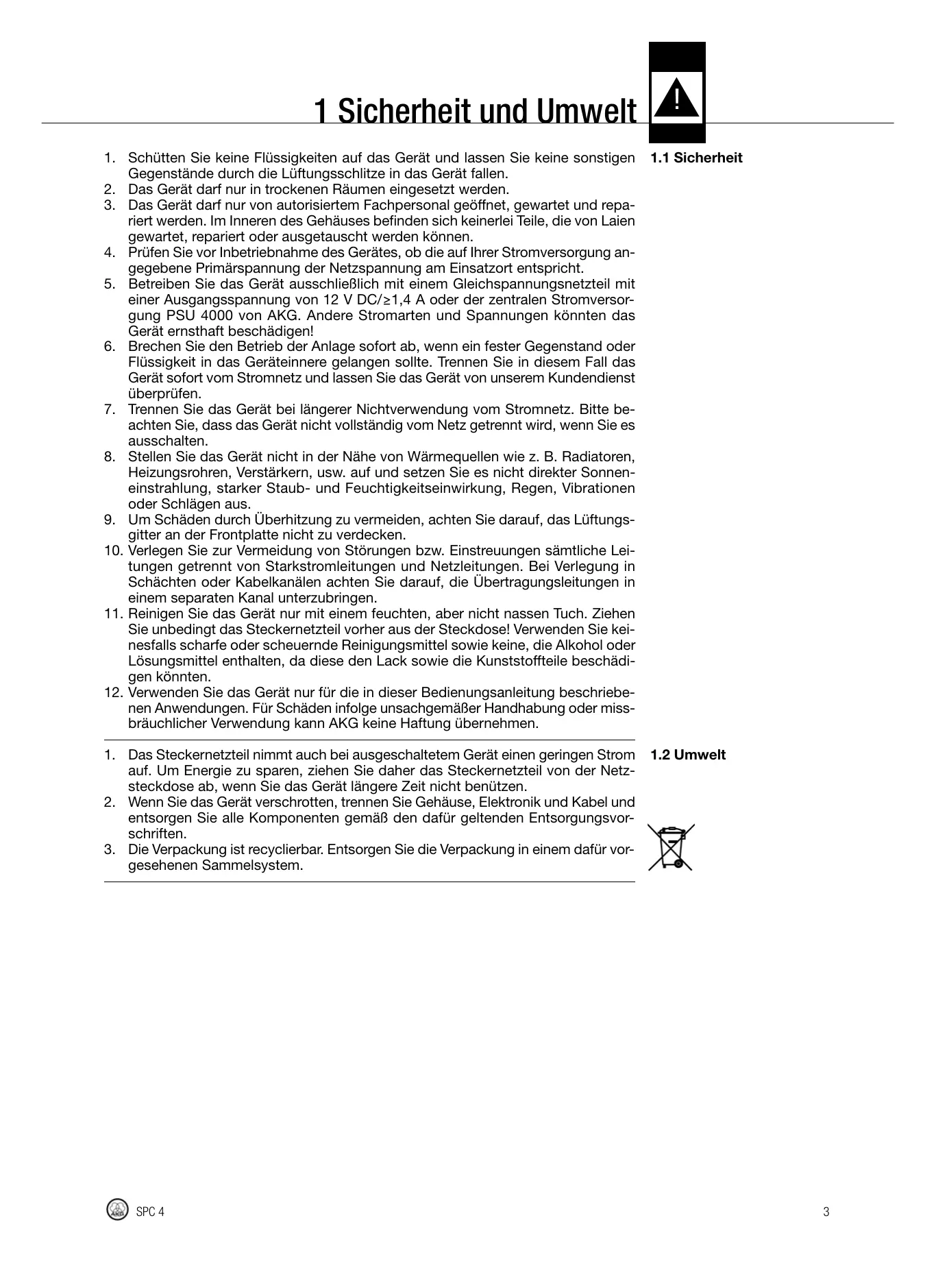

1 Sicherheit und Umwelt

1.1 Sicherheit

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände durch die Luftungsschlitze in das Gerät fallen.
2. Das Gerätarf nur in trockenen Räumen eingesetzt werden.
3. Das Gerätarf nur von autorisiertem Fachpersonal geöffnet, gewartet und repa-riert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die von Laien gewartet, repariert oder ausgetauscht werden können.
4. Prüfen Sie vor Inbetriebnahme des Gerätes, ob die auf ihrer Stromversorgung angegebene Primarspannung der Netzspannung am Einsatzort entspricht.
5. Betreiben Sie das Gerät ausschließlich mit einem Gleichspannungsnetzteil mit einer Ausgangsspannung von 12 V DC/≥1,4 A oder der zentralen Stromversorgung PSU 4000 von AKG. Andere Stromarten und Spannungen können das Gerät ernsthaft beschädigen!
6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollen. Trennen Sie in thisem Fall das Gerätsofar vom Stromnetz und halten Sie das Gerät von unserem Kundendienst überprüfen.
7. Trennen Sie das Gerät bei längerer Nichtverwendung vom Stromnetz.itte beachten Sie, dass das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verständern, usw. auf und setzen Sie es nicht direkter Sonnen-Einstrahlung, starker Staub- und Feuchigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
9. Um Schäden durch Überhitzung zu vermeiden, achten Sie darauf, das Lüftungs-gitter an der Frontplatte nicht zu verdecken.
10. Verlegen Sie zur Vermeidung von Störungen bzw. EinstreuungenSAMTliche Leitungen getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schachten oder Kabelkanalen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.
11. Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Steckernetzteil vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffe beschädigten konnten.

12. Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschrieben Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbrächlicher Verwendung kann AKG keine Haftung übernehmen.

13. Das Steckernetzteil nimmt auch bei ausgeschalteten Gerät einen geringen Strom auf. Um Energie zu sparen,ziehen Sie dazu das Steckernetzteil von der Netzsteckdose ab, wenn Sie das Gerät längerere Zeit nicht benützen.

14. Wenn Sie das Gerät verschritten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
15. Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem davon vorgesehenen Sammelsystem.

1.2 Umwelt

2 Beschreibung

2.1 Einleitung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerätbenützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

2.2 Lieferumfang

• Kontrollieren Sieitte,ob die Verpackung alle oben angeführten Teile enthalt. Falls etwas fehl,twenden Sie sichitte an ihren AKG-Handler.

2.3 Optionales Zubehör

• Optionales Zubehör finds Sie im aktuellen AGG-Katalog/Folder oder auf www.agnostic.com. Ihr Handler berät SiePURE.

2.4 SPC 4

Der SPC 4 ist ein Antennen-Combiner für das In-Ear Monitorsystem IVM 4. Der Antennen-Combiner erlaubt Ohnen, die Ausgangssignale von bis zu vier Stereosenden SST 4 zu einem gemeinsamen Antennensignal zu kombinieren. Der SPC 4 Funktioniert nur mit der passiven Richtantenne SRA 2 W und der passiven omnidirektaionalen Sendeantenne RA 4000 W.

Die Stromversorgung erfolgt entweder durch ein Netzgerät mit einer Sekundärspannung von 12 V DC/≥1,4 A (nicht mitgeliefert) oder die zentrale Stromversorgung PSU 4000.

2.4.1 Frontplatte

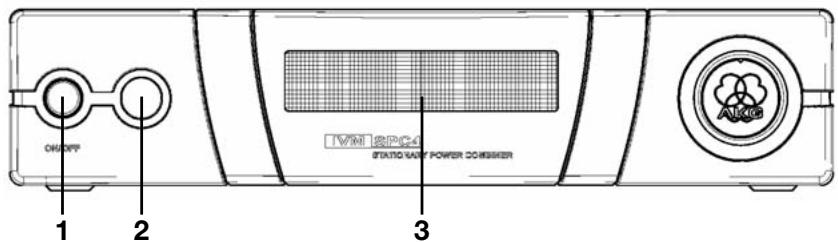

Fig. 1: Frontplatte des SPC 4

Siehe Fig. 1.

1 ON/OFF: Taste zum Ein- und Ausschalten des Geräts.
2 Status-LED: Diese dreifarbige LED zeigt folgende Betriebszustände an: Grün: Gerät ist eingeschaltet, Betriebstemperatur im normalen Bereich. Orange: Kritische Betriebstemperatur, es besteht die Gefahr der Überhitzung. Rot: Das Gerät ist überhitzt oder es ist keine AKG-Antenne an das Gerät angegeschlossen. Schalten Sie das Gerät aus, um Schäden zu vermeiden.
3 Lüftergitter: Das Gerät verfügt über einen eingebauten Lüfter zur Kuhlung der Elektronik.

2.4.2 Rückseite

Siehe Fig. 2.

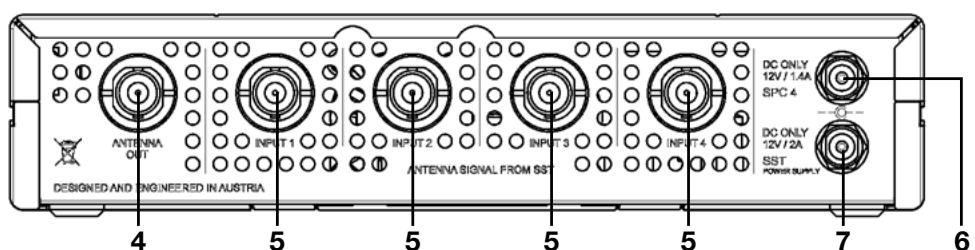

Fig. 2: Ein-und Ausgänge an der Rückseite des SPC 4

4 ANTENNA OUT: BNC-Ausgang für Sendeantenne SRA 2 W oder RA 4000 W. Sie können diesen Ausgang auch mit einem Sendereingang eines weiteren SPC 4 verbinden.
5 INPUT 1-4: BNC-Eingänge zum Anschluss von bis zu vier Stereosenden SST 4.
6 DC ONLY 12 V/1.4 A SPC 4: DC-Eingang für Netzgerät 12 V DC/≥1,4 A (nicht mitgeliefert) zur Stromversorgung des SPC 4.
7 DC ONLY 12 V/2 A SST: DC-Eingang zum Anschluss der optionalenzentralen Stromversorgung PSU 4000 zur Versorgung der angeschlossenen Sender SST 4.

3 Inbetriebnahme

1. Stellen Sie sãmtliche Antennenkabelverbindungen her, bevor Sie das Gerät mit der Stromversorgung verbinden.
2. Schlieben Sie an den SPC 4 keine andere Antenna an als SRA 2 W oder RA 4000 W von AKG. Die Verwendung anderer Antennen führt zu Fehlfunktionen des SPC 4.

3. Stellen Sie das Gerät so auf, dass das Lüftergitter an der Frontplatte nicht verdeckt werden kann. Eine blockierte Luftzufuhr kann zur Überhitzung des Gerätes führen.

4. Schrauben Sie die vier Gummifüsse (1) von der Unterseite des Antennen-Combiners ab.

5. Schrauben Sie die beiden Befestigungsschrauben (2) von jeder der beiden Seitenwände ab.
6. Befestigen Sie mit den Schrauben (2) den kurzen Montagewinkel (3) an der einen Seitenwand und den langen Montagewinkel (4) aus dem mitgelieferten Montageset an der anderen Seitenwand.

7. Befestigen Sie den Antennen-Combiner im Rack.

8. Schrauben Sie die vier Gummifüsse (1) von der Unterseite beider Antennen-Combiner ab und behmen Sie die Schrauben (5) aus den Gummifüben (1) Heraus.

9. Schrauben Sie die beiden Befestigungsschrauben (2) von der rechten Seitenwand des einen Antennen-Combiners und von der linken Seitenwand des anderen Antennen-Combiners ab.
10. Ziehen Sie die Plastikabdeckungen (3) vonjenen Seitenwänden ab, vonden Sie die Befestigungsschrauben (2) nicht abgeschraubt haben.
11. Schieben Sie einen Verbindungsteil (4) durch je einen freien Schlitz in der Seitenwand des ersten Antennen-Combiners, so dass das Befestigungsloch im Verbindungsteil mit dem Gewindeloch in der Unterseite des Antennen-Combiners fluchtet.
12. Fixieren Sie die beiden Verbindungsteile (4) mit zwei der Schrauben (5) (aus den Gummifüben) am ersten Antennen-Combiner.
13. Verbinden Sie die beiden Antennen-Combiner, indem Sie die Verbindungsteile (4) am ersten Antennen-Combiner durch die freien Schlitze in der Seitenwand des zweiten Antennen-Combiners schieben, bis das Befestigungsloch in beiden Verbindungsteilen (4) mit dem entsprechenden Gewindeloch in der Unterseite des zweiten Antennen-Combiners fluchtet.
14. Fixieren Sie die Verbindungsteile (4) mit zwei der Schrauben (5) aus den Gummi-füssen (1) am zweiten Antennen-Combiner.
15. Schrauben Sie mit je zwei der Schrauben (2) aus den Seitenwänden je einen kurzen Montagewinkel (6) an die ässere Seitenwand jedem Antennen-Combiners.
16. Befestigen Sie die Antennen-Combiner im Rack.

Die folgenden Hinweise zur Antennenaufstellung gelten für alle Mehrkananlagen unabhängig von der Anzahl der Kanäle.

Reflexionen des Sendersignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch menschliche Körpern konnen das direkte Sendersignal schwächen bzw. auslösen. Positionieren Sie die Antennen dazu wie folgt:

1. Positionieren Sie die Antenne immer in der Höhe des Aktionsbereichs (Bühne).
2. Positionieren Sie die Antenna in einem Abstand von mehr als 1,5 m von großem metallenen Gegenständen, Draht (besonders Maschendraht!) oder Metallblechen, Wänden, Bühnengerüsten, Decken, u.ä.
3. Stellen Sie die Antenne nicht in Wandnischen.
4. Positionieren Sie die Antenne mindestens 1,5 m von Hochfrequenz abstrahlenden Geräten wie Licht-Racks, Leuchtstoffrähren, digitalen Effektgeräten und PCs entfernt.

3.1 Wichtige Hinweise

3.2 Rackmontage eines Antennen-Combiners

Siehe Fig. 6.

3.3 Rackmontage zweier Antennen-Combiner nebeneinander

Siehe Fig. 7.

3.4 Antennen aufstellen

3.4.1 Aufstellungsort

3 Inbetriebnahme

3. 4.2 Montage auf Bodenstativ

• Wenn Sie die Anteine auf einem Bodenstativ montieren, beachten Sieitte fol-gende Hinweise:

Fig. 3: Antenne auf Bodenstativ montiert

1. Befestigen Sie die Antenna mit dem mitgelieferten Stativanschluss SA 63 bzw. mit dem integrierten Stativanschluss am Ausleger eines Galgenstativs.
2. Ziehen Sie den Ausleger ganz auf eine Seite, damit die Antenne mindestens 70 cm vom Stativ entfernt ist.
3. Ziehen sie das Stativ soweit aus, dass sich der Ausgleger mindestens 1,8 m über dem Boden befindet.
4. Wickeln Sie das Antennenkabel um den Ausleger. Das Kabelarf nicht herunterhängen, da es sonst die Empfangsqualitat beeinträchtigen kann.

3. 4.3 Wand-/Deckenmontage

1. Montieren Sie die Antenne mindestens 10 cm vor bzw. in einem seitlichen Abstand von mindestens 50 cm von Wänden oder anderen ebenen Flächen bzw. Metallgittern oder Metallgerüsten.

Fig. 4: Mindestabstand von ebenen Flächen

Fig. 5: Mindestabstand von Boden und Decke

1. Achten Sie darauf, dass die Antenna mindestens 15 cm vom Boden bzw. 50 cm (bei Kabelzuführung von oben: 15 cm) von der Decke entfernt ist.

3.5 Verkabelung

1. Verbinden Sie den ANTENNA-Ausgang eines Senders mit einer der INPUT-Buchsen am Antennen-Combiner.
   Verwenden Sie dazu möglichst kurze RG58-Antennenkabel.
2. Wenn mehrere Signale über eine gemeinsame Antenne abgestrahlt werden, entstehen Störstrahlungen durch Intermodulation der einzelnen Trägerfrequenzen. Um technische und rechtliche Probleme (Grenzwerte für Sendeleistung und Störstrahlung) zu vermeiden, stellen Sie an jedem Sender die Sendeleistung (RF OUTPUT) wie folgt ein (siehe Bedienungsanleitung IVM 4):

Anzahl der Sender	Max. Sendeleistung pro Sender
2 – 4	20 mW
≥4	10 mW

Hinweis:

• Falls Sie Mehrkanalanlagen mit hohenen Leistungen verwenden sollen, wenden Sie sichitte an den AKG Vertrieb unter [e-mail].
• Verbinden Sie die Antenne mit der ANTENNA OUT-Buchse am Antennen-Combiner.

Wichtig!

• Beachten Sierette, dass die Antennede abgestrahlte Leistung (ERP) in ihrer Vorzugsrichtung anheiten kann. Um die erlaubten Grenzwerte nicht zu über-schreiben, achten Sie auf die richtige Länge der Antennenkabel je nach verwendetem Kabeltyp, z.B. RG58: 5 m für RA 4000 W oder 10 m für SRA 2 W.

3 Inbetriebnahme

• Sie können den Antennen-Combiner entweder mit einem geeigneten Netzgerät oder mit der optional Stromversorgung PSU 4000 betreiben.
• Verwenden Sie nur ein Netzgerät mit 12 V DC Sekundärspannung und einer Belastbarkeit von mindestens 1,4 A.
• Kontrollieren Sie, ob die am Netzgerät angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Netzgeräts an einer anderen Netzspannung kann zu irreparablen Schäden am Gerät führen.

• Wenn Sie an DC ONLY 12 V/2 A SST[weder ein passendes Netzgerät noch ein PSU 4000 anschließen,[Müssen Sie alle Sender mit einem separaten Netzgerät betreiben.

• Stecken Sie das DC-Kabel des Netzgeräts an die Buchse DC ONLY 12 V/1.4 A SPC 4 an der Rückseite des Antennen-Combiners an.

• Verbinden Sie das Netzgerät mit einer geeigneten Netzsteckdose.

• Verbinden Sie die DC OUT 1-Buchse am PSU 4000 mit der DC ONLY 12 V/2 A SST-Buchse am Antennen-Combiner.

• Verbinden Sie die DC-Ausgangsbuchse DC OUT 2 oder DC OUT 3 am PSU 4000 mit der Buchse DC ONLY 12 V/1.4 A SPC 4 am Antennen-Combiner.

3.6 Stromversorgung

3.6.1 Netzgerät

Wichtig!

3.6.2 Zentrale Stromversorgung PSU 4000

Siehe Fig. 8 und Bedienungsanleitung des PSU 4000.

4.1 Ein- und ausschalten

Wichtig!

• Halten Sie beim Ein- und Ausschalten der Anlage die in Kapitel 4.1.1 und 4.1.2 angegebene Reihenfolge unbedingt ein, um Schäden durch Überlastung der Stromversorgung des Antennen-Combiners zu vermeiden.

4.1.1 Anlagen mit dezentraler Stromversorgung Einsatz:

1. Schalten Sie den Antennen-Combiner ein, indem Sie die ON/OFF-Taste drucken. Die Status-LED leuchtet grün auf.
2. Schalten Sie alle mit dem Antennen-Combiner verbundenen Sender ein.

Ausschalten:

1. Schalten Sie alle mit dem Antennen-Combiner verbundenen Sender aus.
2. Schalten Sie den Antennen-Combiner aus, indem Sie die ON/OFF-Taste drücken. Die Status-LED erlischt.

4.1.2 Anlagen mit optionalerzentraler Stromversorgung PSU 4000 Einsatzen:

1. Schalten Sie die zentrale Stromversorgung PSU 4000 ein.
2. Schalten Sie den Antennen-Combiner ein, indem Sie die ON/OFF-Taste drücken. Die Status-LED leuchtet grün auf.
3. Schalten Sie alle mit dem Antennen-Combiner verbundenen Sender ein.

Ausschalten:

1. Schalten Sie alle mit dem Antennen-Combiner verbundenen Sender aus.
2. Schalten Sie den Antennen-Combiner aus, indem Sie die ON/OFF-Taste drücken. Die Status-LED erlitscht.
3. Schalten Sie die zentrale Stromversorgung PSU 4000 aus.

4.2 Status-LED

Grün	Der Antennen-Combiner ist eingeschaltet und mit einer von AKG zugelassen Antennne verbunden. Die Betriebstemperatur liegt im normalen Bereich.
Orange	Die Betriebstemperatur hat einen kritischen Wert erreicht.	Schalten Sie den Antennen-Combiner aus und überprüfen Sie, ob das Lüftergitter frei ist.
Rot	Der Antennen-Combiner ist überhitzt.	Schalten Sie den Antennen-Combiner aus und überprüfen Sie, ob das Lüftergitter frei ist und die Stromversorgung korrekt angeschlossen ist.
	An den Antennen-Combiner ist eine nicht von AKG zugelassene Antenne angeschlossen.	Schalten Sie den Antennen-Combiner aus und schreiben Sie eine An-tenne SRA 2 W oder RA 4000 W an.
Dunkel	Der Antennen-Combiner ist ausgeschaltet.	Schalten Sie den Antennen-Combiner ein.
	Der Antennen-Combiner ist nicht mit der Stromversorgung verbunden.	Verbinden Sie den Antennen-Combiner mit der Stromversorgung.
	DC-Kabel ist/sind nicht angeschlossen oder defekt.	DC-Kabel anschreiben oder austauschen.
	Netzgerät oder PSU 4000 ist defekt.	Wenden Sie sich an ihre AKG-Servicestelle.

5 Reinigung

1. Trennen Sie das Gerät von der Stromversorgung.

2. Reinigen Sie die Oberflächen des Gerätes mit einem mit Wasser befeuchteten, aber nicht nassen Tuch.

3. Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffeile beschädigen konnten.

Wichtig!

6 Technische Daten

Typ: 4:1 Antennen-Combiner

Trägerfrequenzbereich: 500 - 865 MHz

System Gain: 0 dB

HF-Eingänge: 4 BNC-Buchsen, 50 Ohm

HF-Ausgang: 1 BNC-Buchse, 50 Ohm

Betriebsspannung: 12 VDC/900 mA

Stromversorgung (für SST 4): 12 VDC/2 A

Abmessungen: 200 × 190 × 44 ~mm

Gewicht: 1193 g

Dieses Produkt entspricht den in der Konformitätserklärgung angegebenen Normen. Sie können die Konformitätserklärgung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.
