PERCEPTION 120 USB - Microphone USB AKG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil PERCEPTION 120 USB AKG au format PDF.
| Type de produit | Microphone USB à condensateur |
| Marque | AKG |
| Modèle | PERCEPTION 120 USB |
| Catégorie | Microphone USB |
| Directivité | Cardioïde |
| Réponse en fréquence | 20 Hz - 20 kHz |
| Diamètre de membrane | 17 mm (2/3") |
| Alimentation | USB (5V) |
| Convertisseur analogique-numérique | 24 bits, 128x oversampling |
| Fréquence d'échantillonnage | 44,1 / 48 kHz |
| Filtre pré-atténuation | 0 / -20 dB |
| Filtre réduction des basses | 6 dB/octave à 120 Hz |
| Compatibilité OS | Windows XP/Vista/7, Mac OS X (10.4+) |
| Connectique | USB 1.1 / 2.0 |
| Dimensions (ø x L) | 53 x 165 mm |
| Poids net | 460 g |
| Couleur | Gris-bleu mat |
| Accessoires fournis | Support de table, adaptateur, câble USB, guide de démarrage rapide |
| Accessoires optionnels | Bonnette anti-popp PF80, bonnette anti-vent W4000 |
| Nettoyage | Chiffon légèrement humide |
| Sécurité | Éviter l'humidité ; ne pas chanter directement dans le micro |
| Environnement | Recyclage en fin de vie : séparer boîtier, électronique, câbles |
FOIRE AUX QUESTIONS - PERCEPTION 120 USB AKG
Questions des utilisateurs sur PERCEPTION 120 USB AKG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Microphone USB au format PDF gratuitement ! Retrouvez votre notice PERCEPTION 120 USB - AKG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PERCEPTION 120 USB de la marque AKG.
MODE D'EMPLOI PERCEPTION 120 USB AKG
Veuillez lire cette notice avant d'utiliser le système!
1 Consigne de sécurité 31 Environnement, écologie 31 2 Description. 32 Introduction 32 Furniture 32 Accessoires optionnels 32 Description succincte 32 3 Installation 33 Mise en place du microphone 33 Raccorder le microphone 33 4 Configuration 34 WINDOWS XP 34 Régler le volume sonore 34 WINDOWS VISTA 35 Régler le volume sonore 35 WINDOWS 7 36 Régler le volume sonore 36 MAC OS X. 37 Régler le volume sonore 37 Réglages du niveau 38 5 Utilisation 39 Consignes d'utilisation 39 Éléments de commande 40 6 Nettoyage 41 Microphone 41 7 Caractéristiques techniques. 42
Risques de dommages
Vérifiez si l'appareil sur lequel vous voulez brancher le microphone répond aux règlements de sécurité en vigueur et possède une prise de terre de sécurité.
Environnement, écologie
1) En fin de durée de vie du produit, démontez et séparez le boîtier, le système électronique et les câbles et éliminez chacun de ces éléments conformément aux prescriptions en vigueur. 2) L'emballage est recyclable. Déposez celui-ci auprès d'un centre de collecte prévu à cet effet.
2 Description
| Introduction | Nos you remercions d'avoir choisi un produit d'AKG et vous invitons à lire attentivement le présente mode d'emploi avant demettre votre micro en service. Conserve soigneusement le mode d'emploi pour l'avoir toujours sous la main lorsque vous avez besoin de le consulter. Nous you souhaitons beaucoup de succès. |
| Furniture | • Microphone Perception 120 USB • Support de table • Adaptateur de support de table • Câble de raccordement USB • Guide de démarrage rapide Vérifie que l'emballage contient bien tous les composants indiqués ci-dessus. En cas de composant manquant, contactez votre revendeur AKG. |
| Accessoires optionnels | Vous trouvez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Your fournisseur se tient à votre disposition pour vous conseiller. |
| Description succincte | Le microphone Perception 120 USB élargit la gamme de la série Perception-Serie de AKG. C'est également le premier microphone à condensateur de AKG avec connecteur USB. Grâce au standard USB largement répandu, à la simplicité de l'utilisation et au vérable Plug-and-Play de l'appareil, l'utilisateur est réalisais en mesure de procédé à des enregistements de qualité professionnelle, rapidement et sans problèmes avec un PC ou un Mac, même sans grande expérience dans le domaine, sans grande installation et sans apparèils supplémentaires, tels que table de mixage ou cartes son spécifique. Le convertisseur analogique-numérique intégré au microphone est l'une des particularités. Il est le seul microphone USB de sa classe à disposeur, au lieu de la solution habituelle à 1 capteur, d'un convertisseur analogue-numérique (24 bits, 128x Oversampling) garantissant une qualité de son exceptionnelle avec un souffle très faible. Le Perception 120 USB possède une capsule electrolystatique 2/3" pour un son clair et transparent, un filtre anti-popp intégré (contré les consonnen explosives), un filtre commutable de réduction des basses ainsi qu'un sélecteur de pré-atténuation. |
| REMARQUE | Tous les renseignements complémentaires relatifs aux particularités des microphones USB ainsi que les réponses de la Foire Aux Questions figurent sur le site Internet AKG dans la description du produit sous http://www.akg.com/perception120usb |
3 Installation
Mise en place du microphone

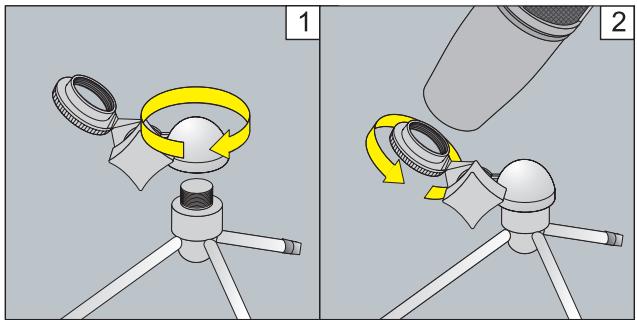

Figure 1: Mise en place du microphone
1) Vissez l'adaptateur de support sur le support de table. 2) Vissez le microphone sur l'adaptateur de support.
3) Reliez le câble de raccordement USB au microphone et à l'appareil d'enregistrement (p. ex. ordinateur). 4) Les DEL lumineuses sur les sélecteurs signalent la bonne alimentation électrique.
Le système d'exploitation de l'ordinateur reconnaît le microphone et installe automatiquement le pilote de l'appareil.
4 Configuration
WINDOWS XP
Régler le volume sonore

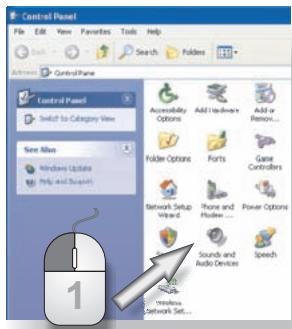

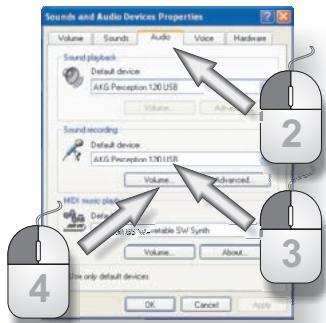

Figure 3: Paramétrage du son sous Windows XP
1) Ouvrez le panneau de configuration du réglage du son. 2) Passez sur l'onglet Audio. 3) Si le AKG Perception 120 USB n'est pas immédiatement sélectionné parmi les appareils d'enregistrement, effectuez la sélection à l'aide du menu déroulant. Recommendation : L'Appareil de lecture audio doit repasser de « Perception 120 USB » à l'ancien appareil de lecture. 4) Ouvrez le réglage du volume sonore de votre logiciel d'enregistrement ou cliquez sur Volume, pour ouvrir la fenêtre de réglage du volume sonore. 5) À l'aide du curseur choisissez le volume sonore souhaité pour vos enregistrements, voir Réglages du niveau (Page 38).
Figure 4: Paramétrage du volume sonore sous WINDOWS XP
Régler le volume sonore

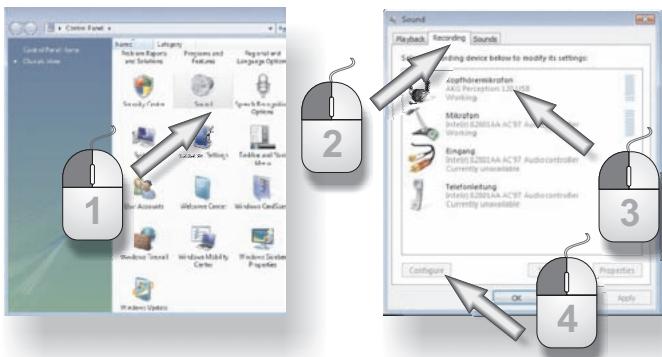

Figure 5: Paramétrage du son sous Windows Vista
1) Dans le panneau de configuration, ouvrez la catégorie « Matériel et son » et sélectionnez Gestion des appareils audio. 2) Passez sur l'onglet Enregistrement. 3) Veillez à ce que l'entrée AKG Perception 120 USB soit bien marquée et que la coche verte soit bien en place. 4) Cliquez sur Configurer pour ouvrir le réglage du volume sonore. 5) À l'aide du curseur, choisissez le volume sonore souhaité pour vos enregistrements, voir Réglages du niveau (Page 38).
Figure 6: Paramétrage du volume sonore sous WINDOWS VISTA
Régler le volume sonore

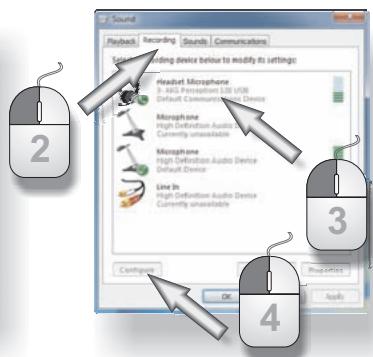

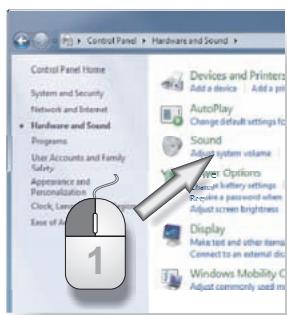

Figure 7: Paramétrage du son sous WINDOWS 7
1) Dans le panneau de configuration, ouvrez la catégorie « Matériel et son » et sélectionnez Gestion des appareils audio. 2) Passez sur l'onglet Enregistrement. 3) Veillez à ce que l'entrée AKG Perception 120 USB soit bien marquée et que la coche verte soit bien en place. 4) Cliquez sur Configurer pour ouvrir le réglage du volume sonore. 5) À l'aide du curseur, choisissez le volume sonore souhaité pour vos enregistrements, voir Réglages du niveau (Page 38).
Figure 8: Paramétrage du volume sonore sous WINDOWS 7
Régler le volume sonore

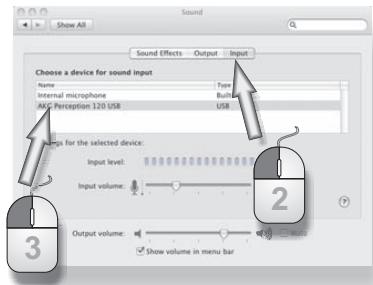

Figure 9: Paramétrage du son sous MAC OS
1) Ouvrez les paramétrages du son dans la configuration du système. 2) Passez sur l'onglet Saisie. 3) Si le AKG Perception 120 USB n'est pas immédiatement sélectionné parmi les appareils d'enregistrement, effectuez la sélection dans la liste. 4) Ouvrez le réglage du volume sonore de votre logiciel d'enregistrement ou, à l'aide du curseur, sélectionnez le volume sonore besoin pour vos enregistrements, voir Réglages du niveau (Page 38).

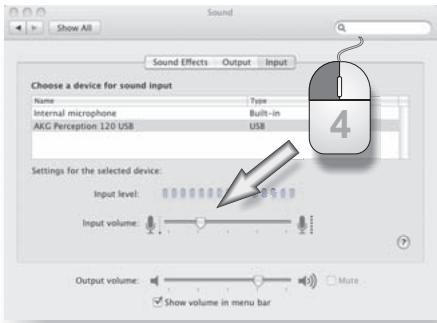

Figure 10: Paramétrage du volume sonore sous MAC OS
Réglages du niveau
Pour le réglage du volume sonore, utilisez votre logiciel d'enregistrement. Réglez le volume sonore en parlant devant le microphone ou en enregistrant une source sonore, et observez simultanément l'indicateur de niveau.
Pour des résultats optimaux, nous vous recommandons de régler le volume sonore au plus haut afin d'éviter les bruits de fond désagréables. Cependant, ce réglage ne doit pas être trop haut afin de ne pas entraîner de distorsions génantes. Généralement, ceci est matérielisé dans le logiciel d'enregistrement par un affichage de couleur rouge.
Pour cette raison, élevez lentement le niveau sonore jusqu'à ce que l'indicateur de niveau de votre logiciel d'enregistrement arrive à la limite de l'affichage de couleur rouge signalant une saturation.
Figure 11: Régler le volume sonore
Pour obtenir un résultat optimal pour les enregistrements vocaux, nous recommandons de parler à une distance de 20 à 40 cm du microphone.
Consignes d'utilisation
La partie avant du microphone est la partie du boîtier sur laquelle est visible le logo AKG. Comme le Perception 120 USB est un microphone avec caractéristique de directivité cardioïde, il n'enregistre que très peu le son provenant de la partie arrière. Pour cette raison, dirigez toujours le logo vers la source de son qui sera enregistrée. La distance d'utilisation pour un résultat optimal est de 20 à 40 cm.
Figure 12 : Distance d'utilisation
Risques de dommages
Veillez à ce que le microphone reste sec.
L'humidité qui pénétre directement dans la capsule du microphone lors de son utilisation (chanter à courte distance, humidité de l'air élevée) peut entraîner des crépitements, car la tension de polarisation peut se trouver en court-circuit.
Lors de l'enregistrement de cuivres, de discours ou de chants, veillez à ce que les interprètes ne jouent pas ou ne chantent pas directement dans le microphone.
Pour obtenir ce résultat optimal, nous recommandons également l'utilisation de la bonnette anti-popp PF 80 (en option) qui permet d'éviter les bruits indésirables de souffle, de consonnes explosives ainsi que les problèmes d'humidité.
Si vous utilisez le microphone à l'extérieur, utilisez la bonnette anti-vent AKG W 4000 (en option) afin de protéger le microphone contre l'humidité et de réduire les bruits de souffle.
Éléments de commande
Le Perception 120 USB propose un sélecteur pour la pré-atténuation et un sélecteur pour la réduction des basses.
Sélecteur de pré-atténuation
Le sélecteur 1 sur le côté droit du microphone vous permet de remonter la limite du seuil admis de 20 dB afin de pouvoir effectuer des enregistrements sans distorsions de sources sonores puissantes ainsi qu'à proximité des sources sonores. Cette préatténuation empêche que le niveau de sortie du microphone, particulièrement dans les basses fréquences, ne dépasse le seuil critique de micro-transformateurs, comme ceux qui sont intégrés aux entrées des consoles de mixage.
Figure 13: Sélecteur de préatténuation
Sélecteur pour la réduction des basses
Dans les basses fréquences, les bruits de vent ou de résonances sonores peuvent entraîner des distorsions. La réduction des basses commutable permet une réduction supplémentaire de ces distorsions. La pente de la courbe du filtre s'élève à 6 dB/octave pour la fréquence de coupure de 120Hz. La réduction des basses réduit très efficacement l'effet de proximité qui peut se manifester avec un microphone placé à faible distance (moins de 15cm) de la source sonore.
Figure 14: Sélecteur pour la réduction des basses
6 Nettoyage
Microphone
- Pour nettoyer le micro, utilisez un chiffon légèrement humide, jamais un chiffon mouillé.
7 Caractéristiques techniques
| Mode de travail : | Transducteur à condensateur avec diamètre de membrane 17 mm |
| Caracteristique de directivité : | cardoide |
| Gamine de fréquence : | 20 à 20.000 Hz |
| Filtre de pré-atténuation : | 0, -20 dB |
| Filtre de réduction des graves : | 6 dB/octave, 120 Hz |
| Tension d'alimentation : | alimentation USB |
| Assistance USB : | USB 1.1, 2.0 |
| Fréquence d'échantillonnage : | 44,1 et 48 kHz |
| Convertisseur analogique-numérique : | convertisseur analogique-numérique 24 bits intégré |
| Oversampling : | 128x |
| Systèmes d'exploitation compatibles : | Windows XP, Windows Vista, Windows 7, Mac OS X (à partir de la version 10.4) |
| Surface : | gris-bleu mat |
| Dimensions : | ø 53 mm x 165 mm |
| Poids net : | 460 g, net |
Ce produit correspond aux normes indiquées dans la déclaration de conformité. Vous pouvez demander la déclaration de conformité sur le site http://www.akg.com ou par E-mail adressé à sales@akg.com.

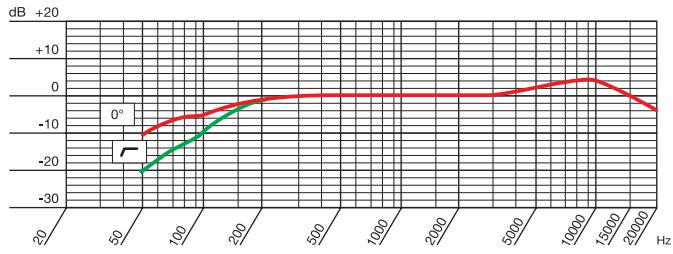

Courbe de fréquences
Diagramme polaire
