BEDIENUNGSANLEITUNG PERCEPTION 120 USB AKG

BEDIENUNGSANLEITUNG 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS 16

1 Sicherheitshinweis 3
Umwelt 3
2 Beschreibung 4
Einleitung. 4
Lieferumfang 4
Optionales Zubehör 4
Kurzbeschreibung. 4
3 Installation 5
Mikrofon aufstellen 5
Mikrofon anschlieBen 5
4 Konfiguration 6
WINDOWS XP 6
Lautstärke regeln 6
WINDOWS VISTA. 7
Lautstärke regeln 7
WINDOWS 7. 8
Lautstärke regeln 8
MAC OS X. 9
Lautstärke regeln 9
Pegeleinstellungen 10
5 Bedienung 11
Bedienungshinweise 11
Bedienelemente 12
6 Reinigung 13
Mikrofon 13
7 Technische Daten 14

1 Sicherheitshinweis

ACHTUNG

Beschädigungsgefahr

Überprüfen Sieitte,ob das Gerät,an das Sie das Mikrofon anschlieben möchten,den gultigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

Umwelt

1) Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
2) Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem davon vorgesehenen Sammelsystem.

2 Beschreibung

Einleitung	Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben.itte Iesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ohnen viel Spaß und Erfolg!
Lieferumfang	Mikrofon Perception 120 USBTischstativStativadapterUSB-AnschlusskabelQuick Start GuideKontrollieren Sieitte, ob die Verpackung alle oben angeführten Teile enthalt.Falls etwas fehl, wenden Sie sichitte an ihren AKG- Handler.
Optionales Zubehör	Optionales Zubehörfinden Sie im aktuellen AKG-Katalog/Folder oder aufwww.ækg.com. Ihr Handler berät SieGREne.
Kurzbeschreibung	Das Perception 120 USB Mikrofon erweitert die erfolgreiche Perception-Serie von AKG und ist auch gleichzeitig das erstene Kondensatormikrofon von AKG mitUSB-Anschluss.Dank des weit verbreiteten USB-Standards, der einfachen Bedienung und des echten Plug-and-Play, ist es nun auch Anwendern ohne Recording-Erfahrung möglich, hochwertige Aufnahmen in professioneller Qualität rasch und unkompliziert mit PC und Mac herzustellen - ganz ohne Installation und ohne zusätzliche Geräte wie Mischpulte oder spezielleSoundkarten.Eine Besonderheit ist der im Mikrofon integrierte Analog-Digital-Wandler. Als einziges USB-Mikrofon seiner Klasse besitzt es anstelle einer üblichen Ein-Chip-Lösung einen separates Analog-Digital-Wandler (24-bit, 128x Oversampling), der für überzeugende Klangqualität bei geringem Rauschen sorgt.Das Perception 120 USB beinhaltet eine 2/3" Kondensatorkapsel für klaren, transparenten Klang, einen integrierten Popp-Filter, einen schaltbaren Tiefenabsenkungsfilter und einen Vorabschwächungsschalter.

HINWEIS

Weitere Hinweise zur Verwendung und Besonderheiten von USB Mikrofonen sowie möglich gestellte Fragen finden sie auf der AKG Website bei der Produktbeschreibung http://www.akg.com/perception120usb

3 Installation

Mikrofon aufstellen

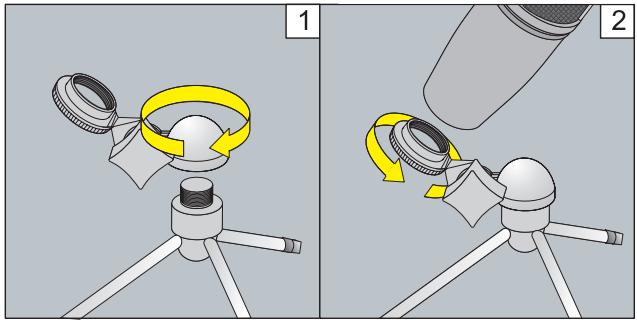

Abbildung 1: Mikrofon aufstellen

Mikrofon anschlieBen

1) Schrauben Sie den Stativadaper auf das Tischstativ.
2) Schrauben Sie das Mikrofon auf den Stativadapter.

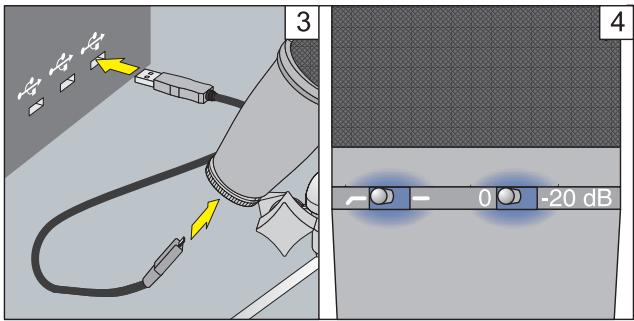

Abbildung 2: Mikrofon anschließen

3) Verbinden Sie das USB-Anschlusskabel mit dem Mikrofon und dem Aufnahmegerät (z.B. Computer).
4) Die leuchtenden LEDs an den Wahlschaltern signalisieren die ordnungsgemäße Stromversorgung.

Das Betriebssystem des Computers erkennt das Mikrofon und installiert automatisch den Gerätetreiber.

4 Konfiguration

WINDOWS XP

Lautstärke regeln

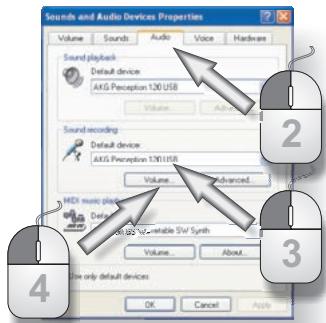

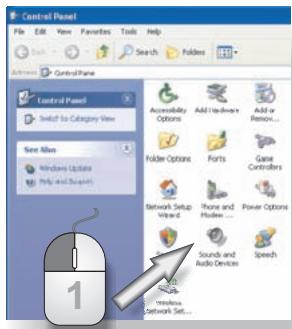

Abbildung 3: Soundeinstellungen unter WINDOWS XP

1) Öffnen Sie in der Systemsteuerung die Soundeinstellungen.
2) Wechseln Sie auf den Reiter Audio.
3) Falls das AKG Perception 120 USB nicht automatisch unter den Aufnahmegeräten ausgewähl ist, wahren Sie es im Drop-Down Menu. Empfehlung: Das Sound Playback Device muss von "Perception 120 USB" wieder auf das ursprüngliche Wiedergabegerät gestellt werden.
4) Öffnen Sie die Lautstärkeregelung ihrer Recording-Software oder klichen Sie auf Volume, um das Fenster mit der Lautstärkeregelung zu öffnen.
5) Wahlen Sie mit dem Regler die gewünschte Lautstärke für ihre Aufnahmen, siehe Pegeleinstellungen (Seite 10).

Abbildung 4:

Lautstärkeregelung unter

WINDOWS XP

WINDOWS VISTA

Lautstärke regeln

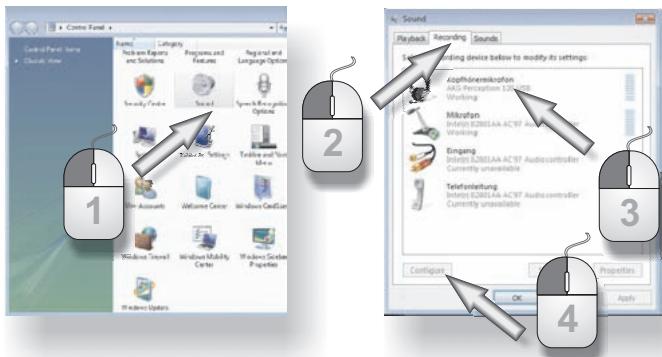

Abbildung 5: Soundeinstellungen unter WINDOWS VISTA

1) Öffnen Sie in der Systemsteuerung die Kategorie "Hardware und Sound" und wahren Sie Audiogeräte verwalten aus.
2) Wechseln Sie auf den Reiter Aufnahme.
3) Sorgen Sie davon, dass der Eintrag AKG Perception 120 USB markiert ist und der grüne Haken gesetzt ist.
4) Klichen Sie auf Konfigurieren, um die Lautstärkeregelung zu öffnen.
5) Wahlen Sie mit dem Regler die gewünschte Lautstärke für ihre Aufnahmen, siehe Pegeleinstellungen(Seite 10).

Abbildung 6: Lautstärkeregelung unter WINDOWS VISTA

WINDOWS 7

Lautstärke regeln

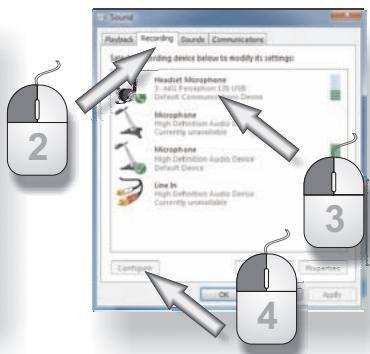

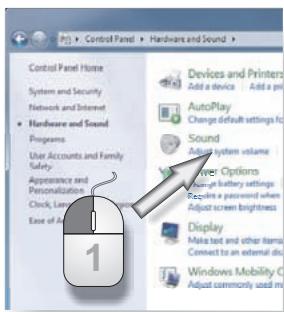

Abbildung 7: Soundeinstellungen unter WINDOWS 7

1) Öffnen Sie in der Systemsteuerung die Kategorie "Hardware und Sound" und wahlen Sie Audiogeräte verwalten aus.
2) Wechseln Sie auf den Reiter Aufnahme.
3) Sorgen Sie davon, dass der Eintrag AKG Perception 120 USB markiert ist und der grüne Haken gesetzt ist.
4) Klichen Sie auf Konfigurieren, um die Lautstärkeregelung zu öffnen.
5) Wahlen Sie mit dem Regler die gewünschte Lautstärke für ihre Aufnahmen, siehe Pegeleinstellungen (Seite 10).

Abbildung 8: Lautstärkeregelung

unterWINDOWS7

MACOSX

Lautstärke regeln

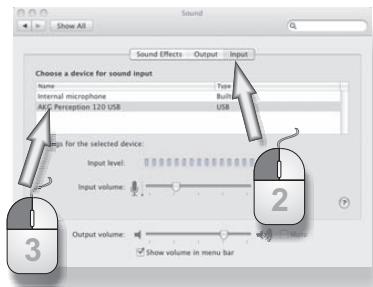

Abbildung 9: Soundeinstellungen unter MAC OS

1) Öffnen Sie in den Systemeinstellungen die Toneinstellungen.
2) Wechseln Sie auf den Reiter Eingabe.
3) Falls das AKG Perception 120 USB nicht automatisch unter den Aufnahmegeräten ausgewähl ist, wahren Sie es in der Liste.
4) Öffnen Sie die Lautstärkeregelung ihrer Recording-Software oder wahlen Sie mit dem Regler die gewünschte Lautstärke für ihre Aufnahmen, siehe Pegeleinstellungen (Seite 10).

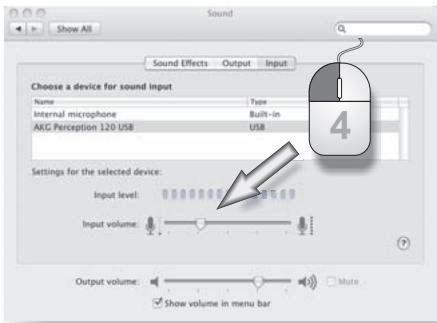

Abbildung 10: Lautstärkeregelung unter MAC OS

Pegeleinstellungen

Verwenden Sie zum Einstellen der Lautstärke ihre Recording-Software. Verstellen Sie beim Besprechen des Mikrofons bzw. Aufnahme einer Schallquelle den Lautstärkeregler und beobachten Sie gleichzeitig die Pegelanzeige.

Für optimale Ergebnisse empfehlen wir eine möglichst hohe Einstellung des Lautstärkereglers, um störendes Rauschen zu vermeiden. Die Einstellung soll jedoch nicht zu hoch gewählt werden, da es sonst zu unangenehm klingenden Verzerrungen kommt kann. Üblicherweise wird das in der Recording-Software durch eine rote Anzeige dargestellt.

Erhöhen Sie davon vorsichtig die Lautstärke, bis die Pegelanzeige ihrer Recording-Software gerade noch nicht mit roter Anzeige eine Übersteuerung signalisiert.

Abbildung 11: Lautstärke regeln

Für optimale Ergebnisse bei Sprachaufnahmen empfehlen wir von vorne in einem Abstand von 20 bis 40 cm zu besprechen.

5 Bedienung

Bedienungshinweise

Die Vorderseite des Mikrofons ist die Seite des Gehäuses, bei dem das AKG Logo zu setzen ist. Da das Perception 120 USB ein Mikrofon mit nierenformiger Richtcharakteristik ist, nimmt es weniger Schall von der Rückseite auf. Richten Sie deshalb das Logo immer auf die Schallquelle, welche aufgenommen wird. Der Besprechungsabstand für optimale Ergebnisse liegt bei 20 bis 40 cm.

Abbildung 12: Besprechungsabstand

ACHTUNG

Beschädigungsgefahr

Halten Sie das Mikrofon trocken.

Feuchtigkeit, die vom Verwenden des Mikrofons (Singen in sehr kurzer Distanz, hohe Luftfeuchtigkeit) direkt in die Kapsel eindringt, kann das Mikrofon zum Knistern bringen, da keine Kurzschlüsse die Polarisationsspannung kurzschreiben können.

Beim Aufnahmen von Blasinstrumenten oder Sprach- oder Gesangsaufnahmen stellen Sie sicher, dass Sie nicht direkt in das Mikrofon blasen oder singen.

HINWEIS

Für optimale Ergebnisse empfehlen wir den optionalen Poppschutz AKG PF 80, um unerwünschte Blas- oder Popperäusache oder Feuchtgkeitsprobleme zu vermeiden.

HINWEIS

Wenn Sie das Mikrofon im Freien nutzen, verwenden Sie einen optionalen AKG W 4000 Windschutz, um das Mikrofon vor Feuchtigkeit zu schützen und Blasgeräusche zu reduzieren.

Bedienelemente

Das Perception 120 USB bietet je einen Wahlschalter für Vorabschwächung und Tiefenabsenkung.

Wahlschalter für Vorabschwächung

Der Wahlschalter 1 an der rechten Seite des Mikrofons erlaubt Ihnen, die Aussteuerungsgrenze um 20 dB hinaufzusetzen, um verzerrungsfreiie Aufnahmen auch sehr lauter Schallquellen sowie im Nahbereich von Schallquellen machen zu konnen. Diese Vorabschwachung verhindert, dass der Ausgangspiegel des Mikrofonsalanders bei tiefen Frenzen kritische Aussteuerungsgrenzen von Kleinstransformatoren, die z.B. in Mischpulteingangen verwendet werden, überschreitet.

Abbildung 13: Wahlschalter für Vorabschwächung

Wahlschalter für Tiefenabsenkung

Rumpel- oder Windgeräusche usw.
konnen bei tiefsten Frequenzen
Verzerrungen verursachen. Die schaltbare Tiefenabsenkung reduziert diese Verzerrungen zusätzlich. Die Steilheit des Filters beträgt 6 dB/Oktave bei einer Eckfrequenz von 120 Hz. Die Tiefenabsenkung wirkt auch dem Naheffekt entgegen, der bei geringen Mikrofonabständen (weniger als 15 cm) zur Schallquelle aufreten kann.

Abbildung 14: Wahlschalter für Tiefenabsenkung

6 Reinigung

Mikrofon

• Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

7 Technische Daten

Arbeitsweise:	Kondensatowandler mit 17 mm Membrandurchmesser
Richtcharakteristik:	Niere
Übertragungsbereich:	20 bis 20.000 Hz
Vorabschwächungsfilter:	0, -20 dB
Bassabschwächungsfilter:	6 dB/Oktave, 120 Hz
Speicespannung:	wird durch USB versorgt
USB-Unterstützung:	USB 1.1, 2.0
Abtastrate:	44,1 und 48 kHz
Analog-Digital-Wandler:	Hochwertiger, integrierter 24-bit Analog-Digital-Wandler
Oversampling:	128x
Unterstützte Betriebssysteme:	Windows XP, Windows Vista, Windows 7, Mac OS X (ab Version 10.4)
Oberfläche:	matt graublau
Abmessungen:	Ø 53 mm x 165 mm
Gewicht:	460 g, netto

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

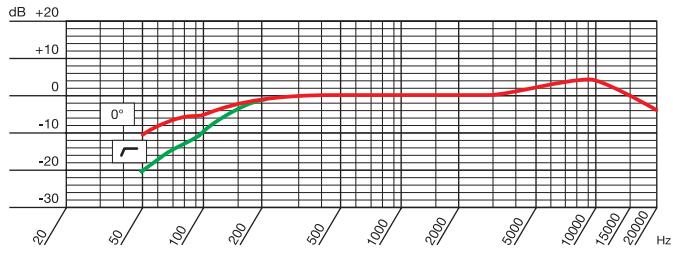

Frequenzgang

Polardiagramm
