MODE D'EMPLOI SOLIDTUBE AKG
La demande pour le son dit de "tube" étant importante, on a développé le SOLIDTUBE dans une catégorie de prix accessible à tous, tout en faisant preuve de notre large expérience en matière de fabrication de microphones à grande membrane.
Dans ce contexte, il ne faut toutefois pas oublier que le tube électronique employé, dans lequel est intégré un élément de chauffage, est beaucoup plus sensible aux chocs mécaniques que les transistors. Pour cette raison, l’utilisation de ce microphone devra tout le manipuler avec précaution et le plus grand soin. Même un choc reçu lors d’une chute à faible hauteur est susceptible de rompre le filament incandescent et de provoquer une panne totale du micro. Voilà pourquoi nous vous conseillons de vous procurer un tube de réserve à titre de précaution auprès d’un magasin de musique spécialisé revendant des amplificateurs pour guitare par exemple ou auprès du point de vente AKG le plus proche.
Le tube électronique utilisé est un tube ECC 83 (12AX7) et ne peut être remplaçé que par un tube de même type.
Comment remplacer le tube électronique?
ATTENTION: N'oubliez jamais de débrancher le microphone du bloc secteur N 12 VR avant de commencer à démonter le microphone.
Enlevez les trois vis à fentes en croix visibles sur la partie inférieure (côté prise) du boîtier et poursuivez la moitié inférieure du boîtier vers le bas pour l'éloigner du culot de grille supérieur jusqu'à ce que le tube électronique soit découvert. Pour le retirer, il faut écarter avec précaution le bas du logement élastique dans lequel il se trouve tout en bougeant doucement le tube avec un petit tourne-vis plat de manière à le sortir du socle.
Pour mettre en place le tube neuf, suivez dans le sens inverse les étapes décrites ci-dessus.
Veuillez ensuite pousser vers l'avant la partie inférieure du boîtier en direction de la grille tout en veillant à ce que le bouton du modérateur reste libre, puis revissez et serrez bien les trois vis à fentes en croix.
Si vous pensez ne pas pouvoir effectuer seul les opérations décrites ci-dessus, n'hésitez pas à vous adresser à votre point de vente AKG le plus proche.
Comment monter le micro?
On vous a fourni avec votre micro une attache élastique spéciale, "H-Solid", qu'il faudra toujours utiliser pour fixer le micro sur un pied ou une perche. Faites glisser par en bas la bride de fixation de l'attache sur le micro en la tournant légèrement jusqu'à ce que l'inscription SOLIDTUBE soit de nouveau visible sous la bride. De cette manière, le microphone ne peut pas glisser inopinément hors de l'attache vu que l'inscription en relief d'une part et le culot de grille dont le diamètre extérieur est plus grand, d'autre part, le retiennent. Pour sortir le micro de l'attache, on est obligé de tourner le corps du micro tout en le tirant dans la direction opposée à l'attache.
Après avoir monté le microphone dans l'attache, vous pouvez la visser sur un pied ou une perché pourvus d'un filet normalisé de 3/8 ou 5/8 pouces. Il est également possible de faire pivoter l'attache sur l'axe du pied de façon à tracer l'orientation optimale du micro pour la prise de son.
On pourra aussi visser directement le microphone sur un pied ou une perché au moyen du raccord filtre se trouvant sur la partie inférieure du boîtier. Toutefois, on ne recourra à cette solution que dans des cas exceptionnels, de perte ou de dépréciation de certaines pièces de l'attache élastique par exemple, car il est évident qu'on perd ainsi l'effet de l'attache comme amortisseur du bruit de structure. Pour cette raison, veillez à replacer le plus rapidement possible cet accessoire très important.
Alimentation électrique du microphone:
Le bloc-secteur, "N-SOLIDTUBE", nécessaire à l'alimentation du micro est fourni avec l'appareil. Les types de fiches et les repères se trouvant sur l'envers du boîtier du bloc d'alimentation permettent de comprendre facilement la façon dont le microphone doit être raccordé au bloc d'alimentation secteur. Pour cela, veillez à vous servir exclusivement des 10 m de câble multipolaire "MK-SOLID" fournis avec l'appareil. Une fiche XLR-3 permet également de capter parallèlement la basse fréquence sur le bloc d'alimentation secteur.
Fonctionnement du microphone:
Le SOLIDTUBE est équipé d'une capsule à grande membrane avec diagramme directionnel cardioïde, qui sera à même de remplir presque toutes les tâches demandées dans un studio de prise de son.
Bien que le micro ait été pourvu d'une boule anti “P” intégrée, nous vous recommandons, notamment si vous vous en servez comme micro de chant, soit de garder une distance suffisante d'au moins 20 à 30 cm lorsque vous parlez dans le micro, soit d'utiliser la boule anti-vent / anti “P” “W-SOLID” coulissante, livrée avec l'appareil, de manière à éviter les crachements indésirables sur la membrane sensible du micro.
Une autre possibilité d’éviter les crachements consiste à installer le filtre anti “P” de studio PF 80 de chez AKG, disponible en option. Après avoir mis le microphone sous tension sur le bloc d’alimentation, veuillez laisser le tube “chauffer” pendant quelques minutes pour obtenir ensuite un son “dit de tube” plein et chaud.
Au cas où vous voudriez employer le micro à proximité de sources sonores extrêmement fortes telles que les hauts-parleurs des amplificateurs d'une guitare par exemple, nous vous recommandons de faire glisser vers le bas l'atténuateur placé sur le boîtier du micro, ce
jusqu'à la position -20 dB. De cette manière, vous pouvez être sûrs que les distorsions éventuelles ne proviennent pas du micro mais de la source sonore elle-même ou des appareils situés en aval du micro, les étages d'entrée des pupitres de mixage par exemple.
2. Le bloc d'alimentation secteur n-solidtube
CONSIGNES DE SÉCURITÉ: Ne peut être utilisé que dans un local sec. L'appareil ne doit en aucun cas être exposé aux projections d'eau ou à de l'eau qui goutte. Ne jamais poser d'objets contenant un liquide (p. ex. vases) sur l'appareil ou à proximité de celui-ci.
Le bloc d'alimentation secteur ne sert pas seulement à alimenter le tube électronique en tension de chauffage et en tension anodique, mais comprend également le dispositif d'atténuation des basses à 100Hz environ qui permet de filtrer les bruits à basse fréquence éventuels. À cet effet, le bouton de commande se trouve sur la partie avant du bloc d'alimentation secteur.
Pour les câblages externes, on utilisera exclusivement les câbles figurant sur la liste des accessoires donnée dans le présent mode d'emploi.
Attention !!!
Il existe des tensions dangereuses à l'intérieur du N-SOLID-TUBE. Pour cette raison, laissez les techniciens d'entretien qualifiés se charger de l'ouverture du bloc d'alimentation. ATTENTION: La tension à l'intérieur de cet appareil peut être dangereuse. Ne jamais oublier de le débrancher du secteur avant de l'ouvrir!
Avant la mise en service du bloc d'alimentation secteur, veuillez vérifier que la tension de réseau est habituelle dans votre région.
et la comparer à la valeur réglée sur le sélecteur de tension de l'appareil (à côté de l'interrupteur secteur). Aidez-vous tout simplement d'un petit tournevis plat pour régler la tension de service acceptée au cas où cela s'avérait nécessaire.
Avant, n'oubliez pas de débrancher le câble d'alimentation secteur!
Placez le tournevis dans l’encoche du porte-fusible prévue à cet effet, poussez légèrement vers la droite la languette élastique en direction de l'affichage de tension tout en soulevant la totalité de la fixation pour fusible hors du socle. Veuillez ensuite tirer sur la partie en matière plastique claire pour la sortir du porte-fusible en même temps que le fusible, tournez la cartouche de fusible de et replacez-la dans le porte-fusible jusqu'à ce qu'elle prenne l’encoche. La tension de réseau souhaitée devrait alors apparaître dans la fenêtre. Vous pouvez maintenant replacer le porte-fusible entier dans le socle jusqu'à ce qu’il aussi prenne l’encoche.
Vous procéderez exactement de la même manière pour replacer un fusible endommagé.
AVERTISSEMENT: Le fusible d'origine ne peut être remplacé que par un fusible aux normes de même type. La non-observation de cette règle peut entraîner un échauffement excessif avec risque d'incendie.
Si la fiche secteur ne correspond pas au type courant dans le pays d'utilisation, il faudra vous y procurer et utiliser un câble d'alimentation secteur complet conforme aux règles de sécurité internationales ainsi qu'une fiche avec mise à la terre de l'appareil.
Cet appareil devra être branché exclusivement sur une prise secteur aux normes, avec terre de protection. Toute interruption de la
Toute interruption de la terre de même que le montage d'une fiche non conforme aux normes sont proscrits.
Si vous avez effectué toutes les opérations de contrôle mentionnées ci-dessus, branché le câble de jonction entre le microphone et le bloc d'alimentation, utilisez un câble audio normalisé pour procéder au branchement B. F. sur l'appareil installé en aval et branché sur une prise de courant le câble d'alimentation secteur connecté, le voyant témoin situé sur l'avant du bloc d'alimentation devrait être allumé et le chauffage du tube luire d'une couleur rouge-orange visible à travers la fenêtre (logo AKG) sur le micro lui-même, une fois que vous avez actionné l'interrupteur secteur du bloc d'alimentation. On peut dire que votre microphone est maintenant prêt à l'emploi.
Remarque: Il se peut parfois que le circuit de return par la terre provoque un léger ronflement à la hauteur de la sortie B. F., qu'on pourra éventuellement faire disparaître en actionnant la touche "Ground Lift" située à côté de la douille de sortie B. F. du bloc d'alimentation. Lorsqu'elle est enfoncée, cette touche interrompt la connexion entre le doigt 1 de la douille XLR et le niveau zéro volt / mise à la masse du bloc d'alimentation.
Au cas où cette mesure ne permettrait pas de mettre fin au renflement perturbant, il vous faudrait en localiser la cause dans le reste de l'installation de sonorisation et y REMEDIER en procédant de façon habituelle.
Conseils pour le nettoyage:
De temps en temps, vous pouvez sans problème nettoyer l’intégrité des surfaces avec de l’alcool à brûler (industriel) ou à l’alcool. Le dernier sera de laver les bonnettes de protection en mousse dans une solution détergente douce, vous pourrez les réutiliser immédiatement après le séchage.

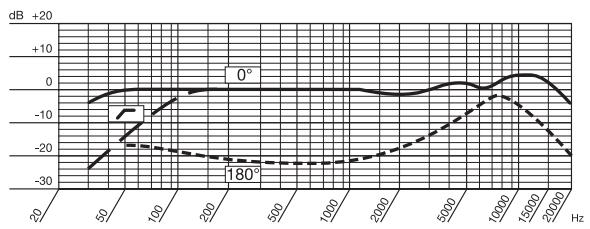

3. Spécifications techniques
| Principe de fonctionnement: | microphone à gradient de pression à grande membrane avec préamplificateur à tubes |
| Diagramme directionnel: | cardioïde |
| Sensibilité pour 1000 Hz: | 20 mV / Pa ≧ -34 dBV pour 1 V / Pa |
| Réponse en fréquence: | 20 à 20.000 Hz ± 2,5 dB par rapport à la courbe prescrite |
| Impédance électrique: | 200 ohms ± 25% |
| Impédance de charge recommendée: | ≥ 1000 ohms |
| Préatténuation: | réglable sur 0 dB et -20 dB |
| Atténuation des graves: | 12 dB / octave pour 100 Hz, mise en marche sur le bloc d'alimentation |
| Niveau de bruit équivalent selon DIN 45405 (CCIR 468-2): | 30 dB |
| Niveau de pression acoustique équivalent selon DIN 45412 (pondération A): | 20 dB-A |
| Rapport signal/bruit pour 1 Pa (pondération A): | 74 dB |
| Pression acoustique maximale pour 3% de distorsion:(préatténuation 0/-20 dB) | 63 Pa ≧ 130 dB SPL / 355 Pa ≧ 145 dB SPL |
| Alimentation électrique: | avec le bloc d'alimentation secteur N-SOLIDTUBE livré avec l'appareil, 115/230 V alternatif, ±15/-10% (50-60 Hz) |
| Brochage du connecteur: | type XLR hexapolaire |
| Dimensions exterieures: | 63/57 Ø x 219 mm |
| Poids: | 920 g, net |
| Poids brut, emballage compris: | 5.0 kg, accessoires et coffret compris |
Ce produit répond aux dispositions des directives européennes pour la sécurité électrique et la compatibilité électromagnétique selon les normes appliquées NE 61 000-6-1:2001, NE 61 000-3-3:2001, et NE 60 065:2002.
Accessoires inclus:
N-SOLIDTUBE, bloc d'alimentation
MK-SOLID, 10 m de câble de jonction
H-SOLID, attache élastique
W-SOLID, bonnettes en mousse
Câble de secteur EUR
Câble de secteur US
Solide coffret pour le transport
PF 80, filtre "P" de studio
St 102 A, pied
St 200, pied
Ces caractéristiques sont susceptibles de modifications.
