| Título | Descripción |
|---|---|
| Tipo de producto | Micrófono de válvula |
| Características técnicas principales | Directividad cardioide, respuesta de frecuencia de 20 Hz a 20 kHz |
| Alimentación eléctrica | Alimentación phantom 48V |
| Dimensiones aproximadas | Longitud: 30 cm, Diámetro: 5 cm |
| Peso | 1,2 kg |
| Compatibilidades | Compatible con la mayoría de interfaces de audio y grabadoras |
| Tipo de batería | No aplicable (funciona con alimentación phantom) |
| Tensión | 48V (alimentación phantom) |
| Poder | No especificado |
| Funciones principales | Grabación vocal, instrumentos acústicos, podcasts |
| Mantenimiento y limpieza | Limpiar con un paño suave, evitar la humedad excesiva |
| Piezas de repuesto y reparabilidad | Reparabilidad limitada, piezas de repuesto disponibles del fabricante |
| Información general | Micrófono ideal para estudios de grabación y presentaciones en vivo |
Preguntas frecuentes - SOLIDTUBE AKG
Preguntas de los usuarios sobre SOLIDTUBE AKG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Micrófono de tubo en formato PDF gratis! Encuentra tus instrucciones SOLIDTUBE - AKG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SOLIDTUBE de la marca AKG.
MANUAL DE USUARIO SOLIDTUBE AKG
El SOLIDTUBE ha sido desarrollado debido a la gran demanda del llamado "sonido tubo" dentro de una gama dePRECOS al alcance de todos los bolsillos, en cuya produccion, ni quekaarTiene, hemos incorporeal nuestro especial "know-how" de microfonos de gran membrana.
Noobox dejan de mentionar aqui, que el tubo electronoico utilizado con el filamento calefactor incorporeado, es mucho mas sensible contra golpes mecánicos que la的技术e de transistores. Por este motivo, el usuario de este micrófono deben actuar con el mayor cuidado y precaución. Incluso los golpes provocados por la caía desde poea alta ya pueda causar la rotura del filamento calefactor, teniendo como consecuencia el fallo total del micrófono. Por elso se recomienda adquirir enequalquier buena tienda especializa de musica, que commerciale p.e. amplificadores de guitarra, o en el punto de serviceo mas cercano de AKG, y tener en reserve un tubo de recambio por si acaso.
La valvula electrónica realizada es una ECC 83 (12AX7) y sólo debe ser reemplazada por una valvula del mesmo tipo.
¿Cómo se cambia el tubo?
ATENCLION: se pueda procerar a un desmontaje del microfono unicamente si se ha interrupido primero la connexion con el alimentador de red N 12 VR.
Retirar los tres tornillos estrella en el lado inferior (lado del enchufe) de la caja y empujar hacer abajo la mitad inferior de la caja de la parte de capuchón de rejilla superior hasta que el tubo electrónico está libre. Ahora seoulda retiringel tubo empujando con cuidado la parte inferior de suspensión elastica para el tubo y levantando al本身就是 tiempo ciuidadosamente el tubo del zócalo con un(PCO).destornillador plano.
La colocación de un tubo nuevo se efectúa en sentido inverso al arriba descririto.
A continuación deslice de nuevo hacer delante la parte inferior de la caja hacía la parte de rejilla, prestando atencion a que el interruptor del atenuador quede libre, y bajo vuelva a apretar completa y firmamente los tres tornillos estrella.
En el caso de duda si es capaz de realizar sinridge la operacion arriba descrita, dirijase con confianza al punto de service de AKG más cercano.
¿Cómo se monta el micrófono?
Se ha incluido un soporte elástico especial "H-Solid", que debe emplear siempre para empalmar el micrófono con tripodes o jirafas. La abrazadora del soporte se desliza desde abajo sobre el micrófono girando ligeramente hasta que debajo de la abrazadorawhelminga servisible la palabra SOLIDTUBE.De este modo sera asimismo imposible sacar desintencionadamente el micrófono del soporte, ya que lo impide por una parte el grabado en relieve, y por other the mayor diametro exterior del capuchon de rejilla. La extracion intencionada del micrófono de su soporte solo es possible girando y estirando al mismo tiempo el cuerpo del micrófono contra el soporte.
Després de montar el micrófono en el soporte, este PODRA ser enroscado en tripodes o jirafas con tubuladura roscada estandar de 3 / 8 o 5 / 8 pulgadas. El soporte también PODRA girarse enfrente del eje del tripode, para orientar de forma optima el micrófono para la grabacion.
Sólo en casos exceptionales – por exemple en caso de perdida o rotura de piezas del soporte elástico – podrá enroscarse el micrófono también directamente al tripode o jirafa con su adaptordo roscado que se Halla en la parte inferior de la caja. Naturalmente, en este caso se pierde el efecto de insonorización corporal del so-
porte. Por este motivo debe agenciarse lo antes possible un recambio de este importante accesario.
Alimentación del micrófono:
El grupo de alimentación "N-SOLIDTUBE"requiredo para la alimentación está incluido en el volumen de suministro. Por los temas de clavija y MARCAS en la parte posterior de la caja se reconcefacimiento la forma de conectar el micrófono en el grupo de alimentacion. Paraarlo充分利用 el cable multipolar "MK-SOLID"de 10m .de largo que asimismo está incluido en el volumen de suministro. Internacional se possible tomar simetricamente la BF del groupe de alimentacion por medio de un conector XLR-3.
Sobre el modo de empleo del micrófono:
El SOLIDTUBE está equipado con una gran capsaula de membrana con característica direccional cardioïde, que SOLUTIONAR casa todas las tareas que pueda presentarse en un estudio de grabación.
Si bien todos los micrófonos han sido dotados de una proteccion antirruido, sobre todo al utilizing el micrófono paracantardeferia mantenerse una distancia de grabacion suficiente de entre 20 y 30 cm como微量元素, outilizarse la pantalla insertable antivirus/antirrudo "W-SOLID" que se accompanies paraatar ruidos no desaados en la sensible membrana del micrófono.
Existe otra posibiliad para evacrar ruidos por medio del empleo del Filtro antirruido de estudio PF 80 de AKG disponible como op- ción.
Después de conectar la alimentación del micrófono en el grupo de alimentación deje que el tubo se "caliente" durante uno horas para lograr despues el pleno y calido "sonido de tubo".
Si desea utilizar el micrófono en fuentes sonoras extremadamente potentes, como p.e. delante de altovasces de amplificadores de guitarra o similares, se recomienda deslizar hacía abajo a la posión -20 dB el variador atenuador que se Halla alojado en la caja del micrófono. De este modoEARá estar seguro de que eventuales distorsiones no proceden del micrófono, sino o bien de la propia fuente sonora o de los aparatos connectados a continuación al micrófono, como p.e. entradas de pupitres mezcladores o similares.
2. El grupo de alimentación N-SOLIDTUBE
INSTRUCCIONES DE SEGURIDAD usar sólo en lugarares secs. El aparato no debe quedar expuesto a goteras o salpicaduras de agua. Objetos que contienen agua (como p.ej. floreros) no deben colocarse encima de este aparato ni en su cercanía inmediata.
El grupo de alimentación no solo abastece el tubo electrónico de tensión calefactora y anódica, sino que contiene también la atenuación de bajos del micrófono a uno 100Hz , para poder filtrar eventuales elementos de ruidos de Frequencia profunda. El correspondiente botón de mando se incluye en el lado frontal del grupo de alimentación.
Para el cableado externo deben utilizar únicamente los cables recomendados en este Manual.
;A OBSERVAR SIN FALTA!
En el N-SOLIDTUBE existen tensiones peligrosas. Por este motivo es indispensableable resolver la aperture del aparato a personal de servicios@cualificado. CUIDADO: en este aparato se producen tensiones peligrosas. ;Antes deAbrirlo es imprescindible跌幅ar la clavija del enchufe!
Antes de lapellaa en marcha del aparato cerciorese de la ten sion de la red local y comparela con el valor programado en el sele cctor de tnsion del aparato (junto al interruptor de la red).Cuando sea necessario commutar la tnsion de service admitsida, es muy fácil hacerlo con un peuño destornillador plano:
¡Antes separe el cable de red de la alimentación de red!
Coloque el destornillador en la muesca provista a ese fin en el portafusibles, apriete ligeramente hacer la derecha la lengüeta elastica en direccion al indicator de tension, sacando al mesmo tiempo todo el portafusibles del soporte. Después saque la parte de plástico claro con el fusible del portafusibles, gire en 180^ elconjunto de fusible y colóquelo;nuevamente en el portafusibles hasta que se encastre. En la mirillaDebe aparecer la tension眼看ada. Ahoraoulda volver a colocar la unidad completa en el soporte, hasta que se encastre a su vez.
Del mesmo modo podrá proceder si se dañara una vez el fusible del aparato.
ADVERTENCIA: el fusible integrado puedeambiarse unico-mente por un fusible normalizzato del本身就是 tipo. La inobservancia de esta prescriccionuede llvar a un recalentamento excesivo y causar peligro de incendio.
Si en un País en el que se vaya utilizar el aparato, el enchufe de red electrica fuesedistincto,es preciso adquirir yutilizar en ese pais un cable adecuado a la red completo que cumpla las normas interna cionales de seguidad y que disponga de un enchufe con toma de tierra.
Este aparato pueda connectarse únicamente con un tomacorriente de red normalizzato equipado con toma protectora de tierra. Queda prohibido interrupir el conductor protector o montar un enchufe no normalizzato.
Una vez realizados todos los pasos de comprobación anteriores, connectado el cable de unión entre el micrófono y el grupo de alimentación y establisha la connexion de BF con el aparato por medio del cable audio estándar y connectado el cable a una base de red, al conectar el enchufe de red en el grupo de alimentación debe iluminarse el piloto de control en el lado frontal del groupe de alimentación asi como, en el propio micrófono, a trovés de la mirilla (Logotipo AKG) lucir el filamento del tubo en rojo-naranja. De este modo su micrófono está asencialmente lista para el uso.
A tener en cuenta: A vezes puede aparecer un ligero zumbido en la受害者 de BF a causa de bucles de tierra, que eventualmente pueda去除earnerse como primera medida con la tecla "Ground Lift" bajo a la caja de受害者 de BF en el equipo de alimentacion.Esta tecla, cuando está pulsada, interrupme la unión del pin 1 de la caja XLR con el cero voltios / nivel de masa del equipo de alimentacion.
Si esta medida no diera resultado para eliminar el zumbido mez-clado,deferá localizar de la forma acostumbrada la causa de la anomía en el resto del equipo de sonido y eliminarla.
Instrucciones para la limpieza:
Todas las superficies peuvent limpiarse de vez en cuando sin problemas, con alcohol industrial o alcohol dométrico. La pantalla antivirus de gomaespuma se limpia preferentemente con una solución suave de detergente y estaré inmediamente lista para su uso una vez se haya(secado.
3. Datos&Tecnicos
| Mode de funciona: | Micrófono de gran membrana y grado de presión con preamplificador de tubos |
| Característica发展方向: | Cardioide |
| Sensibilidad a 1000 Hz: | 20 mV Pa ≧ -34 dBV ref. A 1V/pa |
| Campo de transmisión: | 20-20.000 Hz ± 2,5 dB de curva teórica |
| Impedancia electrónica: | 200 ohmios ± 25% |
| Impedancia de energia recommendada: | ≥ 1000 ohmios |
| Preatenuación: | conmutable a 0 dB y -20 dB |
| Atenuación de bajos: | a 100 Hz 12 dB / octava conmutable en el el grupo de alimentación |
| Nivel de ruido de recambio según DIN 45405 (CCIR 468-2): | 30 dB |
| Nivel de presión sonora equivalente según DIN 45412 (apto para audio): | 20 dB-A |
| Distancia de niven de ruido referida a 1 Pa (apto para audio): | 74 dB |
| Presión sonora的最大a para k=3%: (Preatenuación 0/-20 dB) | 63 Pa ≧ 130 dB SPL/355Pa ≧ 145 dB SPL |
| Alimentación: | Mediente el groupe de alimentación N-SOLIDTUBE incluido en el suministro; 115 / 230 VAC, ±15/-10% (50-60 Hz) |
| Conexión: | XLR de 6 terminales |
| Dimensiones externas: | 63/57 Ø x 219 mm |
| Peso: | 920 g, neto |
| Peso bruto incl. embalaje: | 5,0 kg incl. accesorios y maletín |
Este producto corresponde a las disponeciones de las directivas europeas para segudad elctrica y compatibilidad electromagnetica segun las normas EN 61 000-6-1:2001, EN 61 000-3-3:2001 y EN 60 065:2002.

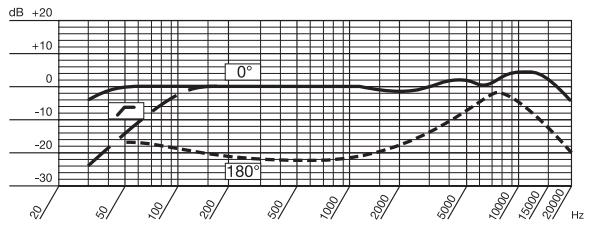

Curva de Frequencia
Diagrams polares
Accesorios incluidos:
N-SOLIDTUBE, grupo de alimentación
MK-SOLID, 10 m de cable de conexión
H-SOLID, soporte elástico
W-SOLID, pantalla antiviento de gomaespuma
Cable de red EUR
Cable de red US
Robusto maletín de transporte
Accesorios recomendados:
PF 80, Filtro antirruido de estudio
St 102 A, tripode
St 200, tripode
1. O microfone
2. O alimantador N - SOLIDTUBE
N-SOLIDTUBE, alimentador
W-SOLID, pára-vento com espuma plástica
PF 80, Filtró de estudio anti-pop
St 102 A, suporte de pé
St 200, suporte de pé
