MANUALE UTENTE SOLIDTUBE AKG

Il SOLIDTUBE è stato什么意思 a punto in risposta alla forte domanda registrata nei confronti del cosiddetto "tube sound" ad un livello di prezzo accessibili a molti; naturalmente ci siamo avvali siche del nostro particolare "know-how" nella produzione di microfoni a grande membrana.

È necessario menzionare in questa sede che il tubo elettronico utilizzato con gli elementi scaldanti incorporeti è assai più sensibile ai colpi meccanici rispetto alla TECHNOia basata su transistor. Pertanto l'utente di questo microfono dovrá usare sempre la massima cura e prudenza. Anche colpi causati da cadute da altezze modeste possono comportare la rottura del filamento scaldante e di seguenza una panne totale del microfono. Per agli evenienza è pertanto raccomandabile procurarsi e conservare di riserva un tubo sostitutivo acquistabile in agli negozio specializzato in strumenti musicali di buon livello, come per esempio negozi che trattino amplificatori per chitarre, oppure al più vicino centro assistenza della AKG.

Il tubo elettronico è un ECC 83 (12AX7) e più essere sostituito solo con un tubo dello stesso tipo.

Come si sostituisce il tubo?

ATTENZIONE: Il microfono delve venir smontato solo quando prima è stato staccato il collegamento all'alimentatore N 12 VR.

Rimuovere le tre viti con intaglio a croce visibili sul lato inferiore del corpo (lato dello spinotto) e spingere verso il basso la parte inferiore dell'involucro dal cappuccio a gratà superiore fino a scopire il tubo elettronico. A quello punto sare è possibile rimuovere quest'ultimo premendo e rimuvendo cautamente l'alloggiamento elastico del tubo e sollevando, facendo leva contemporaneamente con un cacciavite piatto più piccolo, il tubo dallo zoccolo.

L'installazione di un tubo nuovo verrà effettuata ripetendo gli stessi passi descritti sopra in successionione inversa.

Quindi, spingere nuovamente la parte inferiore del corpo in avanti verso la grata, avendo cura di lasciare scoperto l'interruttore dell'attenuatore, per poi riavvitare completeness e saldamente le tre viti con intaglio a croce.

Qualora si avessero dubbi a eseguire il procedimento descritto qui sopraenza aiuti esterni, ci si potrà tranquilamente rivolgere al centro assistenza AKG più vicino.

Come si monta il microfono?

In dotazione è stata fornita una sospensione elastica speciale, "H-Solid", che dovrè essere sempre utilizzata per collegare il microfono con supporti da terra o bracci. L'elemento di fissaggio della sospensione va inflato sul microfono dal basso ruotandolo lievamente in modo tale che la scritta SOLIDTUBE si trovi al di fatto del fissaggio stesso. In tal modo si eviterà che il microfono sfugga accidentaltmente alla sospensione grazie sia alla scritta in rilievo sia al maggiordiametro esterno del cappuccio a gratà. Quando si intendà invece rimuovere il microfono alla sospensione, occorrere ruotare e sfilare contemporaneamente il corpo del microfono alla sospensione.

In seguito all'installazione del microfono nella sospensione, qu'estultima potravenir avvitata su supporti o bracci con tronchetti fillettati standard da 3 / 8 oppure 5 / 8 pollici. La sospensione potravenir girataanche rispetto all'asse del supporto onede orientarla nel modo migliorere per la registrazione.

Solo in casi eccezionali -per esempio in caso di perdita o rottura di pezioni della sospensione elastica- il microfono potravetter avvitato direttamente mediante l'adattatore a vite posizionato sulla parte inferiore del corpo a supporti o bracci. L'effetto di attenuazione delle vibrationi meccaniche prodotto alla sospensione elastica in quello caso

viene naturalmente meno. Sarà pertanto opportuno provedere tempestivamente a ripristinare quello fondamentale accessorio.

Alimentazione del microfono:

L'alimentatore "N-SOLIDTUBE" richiesto per l'alimentazione è compreso nella fornitura. I modelli di spinotti e i contrassegni apposti sul dato posteriori del corpo dell'alimentatore indicano chiaramente come allacciare il microfono all'alimentatore. A tal fine serviri esclusivamente del cavo multipolare di 10m "MK-SOLID" compreso a sua volta nella fornitura. Anche le basse frequenze potranno essere capitate simmetricamente con l'alimentatore mediante un collegamento XLR-3.

Funzionamento del microfono:

Il SOLIDTUBE è dotato di una capsula a grande membrana con direttività cardioïde che sare in grado di assolverere, pertanto, quasi tutti i compiti in studio di registrazione.

Sebbene il microfono sa stato dotato di un antipopping, soprattutto quando lo si impiega per il canto si dovrà rispetto o una distance di fonazione di almeno 20-30 cm oppure utilizzato l'antisoffio/antipopping "W-SOLID" in dotazione onde evitare che rumori di popping indesiderati vadano a colpire la membrana del microfono, alla tmente sensibile.

Un'ulteriore possibilità per evitare rumori da popping consiste nel ricorso al Filtrto antipopping da studio PF 80 dell'AKG, un optional che verrà fornito su richiesta.

In seguito all'inserzione dell'alimentazione del microfono sull'alimentatore lasciare che il tubo "si riscaldi" per quale minuto: dopo si avrì il piano e avvolgente "tube sound".

Quando si desideri impiegare il microfono presso fonti sonore a vo-

lumi estremi, come per esempio altoparlianti di amplificatori per chitarra, o simili, sare opportuno spingere verso il basso l'interruttore dell'attenuatore a -20 dB situato sul corpo del microfono. In tal modo siavrà la certezza che eventuali distorsioni non saranno originate dal microfono pensì o alla fonte sonora stessa oppure da apparecchiature inserte a valle del microfono come per esempio stadi di ingresso di tavoli di missaggio.

2. Alimentatore N-SOLIDTUBE

INDICAZIONI DI SICUREZZA: Solo per ambienti asciutti. L'apparecchio non deve venir esporto all'umidità o all'acqua. Oggetti contententi liquidi (p.e. vasi) non devono essere posizionati sull'apparecchio o nelle sue immediate vicinanze).

L'alimentatore non solo alimenta il tubo elettronico con tensione di riscaldamento ed anodica ma contieneanche l'attenuatore dei bassi del microfono a -per esempio- 100Hz ,al fine di poter filtrare ed eliminare rumori di distrurbo a bassa frequenza. Il pulsante di commande si trova sul lato anteriore dell'alimentatore.

Per cablaggi esterni dovranno venir usati solo i cavi raccomandati nelle presenti istruzioni per l'uso.

OSSERVARE RIGOROSAMENTE!

Nel N-SOLIDTUBE si producono tensioni pericolose. L'aper-tura dell'alimentatore andr'a pertanto lasciata esclusivamente al personale di assistenza qualificato. ATTENZIONE: In quello appearecchio sono presenti tensioni pericolose. Prima di aprire l'apparecchio, staccare assolutamente il connettore alla presa di rete!

Prima di mettere in esercizio l'alimentatore verificare la tensione di rete del rispetto paese paragonandola con il valore preregolato

sul selettore di tensione dell'alimentatore (affianco all'interruttore di rete). Se è necessario commutare la tensione d'esercizio preregolata, si può farlo molto semplicamente con un cacciavite piatto:

Innanzitutto staccare il cavo di collegamento alla rete di alimentazione!

Innestare il cacciavite nell'apposita scanalatura dell'interruttore automatico, premere la linguetta elastica lievamente verso destra in direzione dell'indicazione di tensione sollevando l'intero alloggiamo del fusibile dal supporto. Quindi estrarre il pezzo in plastica chiara con il fusibile dal pezzo che funge da supporto, girare l'alloggiamo del fusibile di 180^ e rimetterlo nel supporto sino allo scatto. Il visualizzatore dovrebbe ora restrare la tensione di rete richiesta. A quello punto l'intero supporto potrà venir rimesso nell'alloggiamo,anche in quello caso sino allo scatto.

Nello stesso modo si dovrà procedere nell'eventualità che il fusibile dell'apparecchio si danneggi.

AVVERTENZA: Il fusabile integrato dovrè essere sostituito solo con un fusabile normalizzato dello stesso tipo. Il non rispetto di tale norma potrà causare surriscaldamento e pericolo di incendio.

Qualora nel paese nel quale si intende mettere in esercizio l'appercchio sua in uso un'altra spina a rete sare necessario utilizzato un cavo di collegamento a rete completo conforme alle norme di sicurezza internazionali e dotato di una spina con massa acquistato nel paese stesso.

Questo appearecchio dovrè essere collegato solo ad una presa di rete normalizzata, dotata di messa a terra. L'interruzione del collegamento a terra o il montaggio di una presa non conforme alle norme è vietato.

Una volta effettuati tutti i passi di controllo sopra descritti, innestato il cavo di collegamento tra microfono ed alimentatore, effettuato il collegamento con l'apparecchio inserto a vale tramite cavi audio standard e collegato il cavo a rete inserto in una presa a rete, inserendo l'interruttore di rete dell'alimentatore dovrebbe accendersi la spia di controllo rossa sul lato anteriore dell'alimentatore ed il riscaldamento del tubo, visibile alla finestrella di controllo (logo AKG), dovrebbe presentarsi incandescente con una colorazione rossoorancio. A quello punto il microfono sare fondamentalemente pronto all'uso.

Avvertenza: Talvolta può verificarsi a causa dei collegamenti di massa un leggero ronzio sull'uscita delleasse frequenze, che provvisionamente potraveparire eliminato con il tasto "ground lift" affianco alla scatola delle uscite delle basse frequenze dell'alimentatore. Questo tasto interrompe, quando è premuto, il collegamento dal perno 1 della scatola XLR con lo zero-volt / livello massa dell'alimentatore.

Qualora in seguito a tale provvedimento non si dovessero ottenere risultati contro il ronzio di disturbo, sare necessario, procedendo come di consueto, localizzare la causa del disturbo nel resto dell'impianto acustico ed eliminarla.

Indicazioni per la pulizia:

Tutte le superfici potranno venir pulite di tanto in tantoenza problemi con spirito (industriale) o alcool.

L'antisoffio in schiuma di gomma andr pulito preferibilmente con una blanda soluzione detersiva; appena asciugato, l'antisoffio sare subito pronto all'uso.

3. Dati tecnici

Mode di funzionamento:	microfono a grande membrana e grado di pressione con preamplificatore a tubo
Direttività:	cardioide
Sensibilità a 1000 Hz:	20 mV / Pa ≧ -34 dBV riserito a 1 V / Pa
Risposta in frequenza:	20-20.000 Hz + 2,5 dB rispetto alla curva nominale
Impedenza elettrica:	200 Ohm + 25 %
Impedenza di carico ragcomandata:	≥ 1000 Ohm
Preattenuazione:	commutabile a 0 dB e -20 dB
Attenuazione bassi:	a 100 Hz 12 dB / ottava, inseribile sull'alimentatore
Livello del rumore equivalente secondo DIN 45405 (CCIR 468-2):	30 dB
Livello del rumore equivalente secondo DIN 45412 (ponderazione A):	20 dB-A
Rapporto segnale/rumore riferito a 1 Pa (ponderazione A):	74 dB
Pressione acustica limite per k = 3% (preattenuazione 0/-20 dB):	63 Pa ≧ 130 dB SPL / 355 Pa ≧ 145 dB SPL
Alimentazione:	con l'alimentatore N-SOLIDTUBE compreso nella fornitura a 115/230 VAC, ±15/-10% (50-60 Hz)
Collegamento spina:	a 6 poli XLR
Dimensioni esterne:	63/57 Ø x 219 mm
Peso:	920 g, netto
Peso lordo, compresa la confezione:	5,0 kg, compresi accessori e valigetta

Questo prodotto corrisponde alle disposizioni delle direttive europee per la sicurezza in materia di energia elettrica e compatibilità elettromagnetica, secondo le norme d'applicazione EN 61 000-6-1:2001; EN 61 000-3-3:2001, nonché EN 60 065:2002.

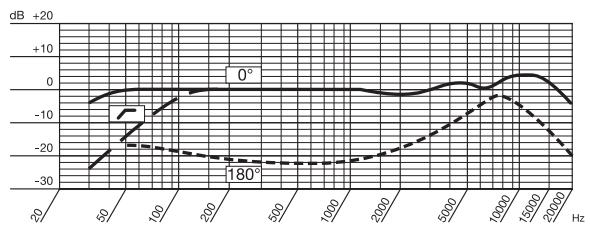

Curva di frequenza

Diagramma polare

Accessorini dotazione:

N-SOLIDTUBE, alimentatore a rete
MK-SOLID, cavo di collegamento di 10 m
H-SOLID, sospensione elastica
W-SOLID, antisoffio in schiuma di gomma
Cavo di collegamento a rete EUR
Cavo di collegamento a rete US
Valigetta robusta

Accessori raccomandati:

PF 80, filtro antipopping da studio
St 102 A, supporto da terra
St 200, supporto da terra
