Marque	AKG
Modèle	AS 4+3
Type de produit	Console de mixage automatique
Dimensions	483 x 44 x 180 mm
Poids	2,5 kg
Alimentation	Adaptateur secteur 12 V c.a., consommation maxi 5 W
Fonctions principales	4 entrées micro avec noise gate et compresseur/limiteur, 3 entrées ligne, alimentation fantôme 24 V commutable par canal, fonction Ducking (priorité canal 1), atténuation NOM automatique, montage en cascade jusqu'à 10 unités (40 entrées micro)
Entretien et nettoyage	Débrancher l'adaptateur secteur avant nettoyage. Utiliser un chiffon légèrement humide. Ne pas utiliser de produits abrasifs, d'alcool ou de solvant.
Sécurité	Ne pas utiliser en milieu humide. Ne pas ouvrir l'appareil. Vérifier que la tension de l'adaptateur correspond à celle du secteur. Débrancher en cas de longue inutilisation.
Pièces détachées et réparabilité	Réparation et entretien réservés au personnel technique autorisé. Adaptateur secteur fourni. Câble de liaison IC AS8 en option.
Informations générales	Référence : 6000H1893. Bande passante micro : 20 Hz - 35 kHz. Rapport signal/bruit : 75 dB.

FOIRE AUX QUESTIONS - AS 4+3 AKG

Comment régler le seuil de mise en service (THRESHOLD) des entrées micro ?

Tournez le potentiomètre THRESHOLD en façade. En butée gauche, le seuil est à -32 dB (très sensible). En butée droite, il dépasse 0 dB (pratiquement inactivable). Ajustez-le pour que le micro s'active dès que l'on parle, mais sans que les bruits ambiants ne déclenchent l'ouverture.

Comment régler le délai de coupure (HOLD TIME) ?

Les commutateurs HOLD TIME 4s et 8s au dos permettent de choisir 1 s, 4 s, 8 s ou 12 s. En mode Ducking, le délai du canal MIC 1 est toujours fixé à 1 s.

Comment activer la fonction Ducking (priorité) ?

Abaissez l'interrupteur DUCKING MASTER dans la section CONTROL MODE. Lorsque le canal MIC 1 est actif, il atténue automatiquement les autres entrées selon le réglage DUCKING ATTENUATION.

Comment régler l'atténuation Ducking ?

Utilisez le potentiomètre DUCKING ATTENUATION dans la section CONTROL MODE. La plage va de 20 dB (forte atténuation, butée gauche) à 9 dB (faible atténuation, butée droite).

Comment régler la compression sur une entrée micro ?

Tournez le potentiomètre COMP/LEVEL en façade. En butée gauche, pas de compression. En butée droite, rapport 2:1 (une augmentation de 2 dB en entrée donne 1 dB en sortie). Idéal pour les utilisateurs novices.

Comment monter en cascade plusieurs AS 4+3 ?

Reliez l'embase EXPANSION OUT du premier appareil à l'embase EXPANSION IN du suivant à l'aide du câble IC AS8 (optionnel). Jusqu'à 10 unités. Les réglages de sortie (MASTER OUTPUT) ne sont actifs que sur le dernier appareil.

Comment utiliser l'alimentation fantôme 24 V ?

Pour un microphone électrostatique, abaissez l'interrupteur PHANTOM PWR correspondant au canal. Attention : ne pas activer pour les micros dynamiques ou les récepteurs HF sous peine de dommages.

Comment régler le niveau de sortie et la tonalité ?

Utilisez le bouton OUTPUT LEVEL en façade pour le volume général. Les boutons BASS et TREBLE permettent une correction de +/-10 dB à 100 Hz et 10 kHz. Ces réglages n'affectent pas la sortie REC OUT.

Que fait l'atténuation NOM ?

L'atténuation NOM réduit automatiquement le niveau de sortie d'environ 2 dB chaque fois que le nombre de micros ouverts double. Cela maintient un niveau stable et réduit le risque de Larsen en conférence.

Comment nettoyer l'appareil ?

Débranchez l'adaptateur secteur. Utilisez un chiffon légèrement humide. N'utilisez jamais de produits abrasifs, d'alcool ou de solvant qui pourraient endommager le boîtier et les plastiques.

MODE D'EMPLOI AS 4+3 AKG

Mode d'emploi. p. 16

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et environnement. 16

1.1 Sécurité 16 1.2 Environnement. 17

2 Description 17

2.1 Introduction 17 2.2 Fournitures d'origine 17 2.3 Accessoires optionnels. 17 2.4 Facade. 17

2.4.1 Entrées micro MIC 1 à MIC 4 17 2.4.2 Entrées ligne LINE 1 à LINE 3 18 2.4.3 Section sortie MASTER OUTPUT CONTROL 18 2.4.4 Interrupteur de secteur 18

2.5Facearriere 18

2.5.1 Raccordements d'extension EXPANSION 18 2.5.2 Section CONTROL MODE 18 Interrupteurs CONTROL MODE 18 Réglages CONTROL MODE. 19

2.5.3 Sorties. 19

2.5.4 Entrées ligne 19 2.5.5 Entrées micro 19 2.5.6 Embase d'alimentation 19 2.5.7 Diagramme d'ensemble 19

3. Raccordements. 19

3.1 Raccordements audio 19 3.2 Montage en cascade de plusieurs AS 4+3 20 3.3 Branchement sur le secteur 20

4 Mode d'opération 20

4.1 Réglage du niveau micro 20 4.1.1 Fonctionnement automatique 20 4.1.2 Réglage du délié de coupure 20 4.1.3 Ajustage de la sensibilité micro 21 4.2 Réglat du niveau ligne 21 4.3 Activation de la fonction prioritaire/Ducking 21 4.3.1 Réglage de l'atténuation Ducking. 21 4.4 Niveau de sortie et réglage de tonalité 21 4.5 Atténuation NOM 21

5 Nettoyage 21

6 Caractéristiques techniques. 22

6.1 Entrées micro 22 6.2 Entrées ligne 22 6.3 Système complet 22 6.4 Code commande/REFERENCE pour la commande 22 6.5 Texte d'appel d'offres. 22

1.1 Sécurité

1. Faites attention de ne pas renverser de liquide sur l'appareil et assurez-vous que rien ne tombe à l'intérieur par les fentes d'aération.
2. Cet appareil ne doit en aucun cas être utilisé dans un local humide.
3. Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l'intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
4. Avant de mettre l'appareil en service, vérifie si la tension de service indiquée sur l'adaptateur secteur fourni correspond bien à la tension secteur sur le lieu d'utilisation.
5. N'utilisez jamais l'appareil avec une alimentation autre que l'adaptateur secteur pour courant alternatif et tension sortie de 12 V c. a. fourni avec l'appareil. Tout autre type de courant ou de tension risquerait de provoquer de sérieux dégâts sur l'appareil !
6. S'il arrivait qu'un objet quelconque ou du liquide pénétre à l'intérieur de l'appareil, mettez immédiatement la chaîne hors service. Débranchez aussitôt l'adaptateur secteur et faites réviser l'appareil par notre service après-vente.
7. Lorsque vous avez l'intention de rester quelque temps sans utiliser l'appareil, débranchez l'adaptateur secteur. Tant que l'adaptateur est branché sur la prise secteur, l'appareil n'est pas entièrement coupé du secteur lorsque vous le mettez hors tension.
8. Ne placez jamais l'appareil à proximité d'une source de chaleur (radiateur, tuyaux de chauffage, amplificateurs, etc.) ni à un endroit où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
9. âbles de puissance et des lignes de secteur. En cas de pose dans un puits ou une conduite pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
10. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. N'oubliez pas de débrancher l'adaptateur secteur avant
11. L'adaptateur secteur consomme toujours un peu de courant même lorsque l'appareil est hors tension. Pour économiser le courant, pensez donc à débrancher l'adaptateur secteur lorsque l'appareil restera un certain temps sans être utilisé.
12. Si vous mettez l'appareil à la ferraille, enlevez les piles ou les accus, séparez le boîtier, l'électronique et les câbles et éliminez les différents éléments conformément aux règlements en vigueur.

1.2 Environnement

2 Description

Nous vous remercions d'avoir choisi un produit AKG.

Pour profiter au maximum des avantages que vous offre le WMS 40, lisez très attentivement ce mode d'emploi avant la mise en service de l'appareil. Conservez soigneusement le mode d'emploi pour pouvoir le consulter lorsque vous vous posez des questions. Nous vous souhaitons beaucoup de succès.

AS 4+3 est une console de mixage automatique comportant 4 entrées micro commandées par noise gates et 3 entrées ligne ainsi qu'une sortie ligne symétrique et une sortie ligne asymétrique pour le branchement d'appareils d'enregistrement du son.

Chaque entrée micro possède une alimentation fantôme de 24 V commutable pour microphones électrostatiques ainsi que son propre compresseur/limiteur.

Une fonction Ducking commutable ("fonction prioritaire") fait qu'un signal arrivant au canal 1 affaiblit d'une valeur ajustable le niveau de toutes les autres entrées.

La fonction d'atténuation NOM fait que le niveau de sortie est automatiquement affaibli de 2 dB environ chaque fois que le nombre de micros ouverts est doublé.

Des embases "Expansion" spéciales vous permettent de relier les uns aux autres jusqu'à dix consoles de mixage automatiques AS 4+3 représentant un total de 40 entrées micro.

1 AS 4+3

1 adaptateur secteur c. à.

Vérifiez si tous les éléments ci-dessus sont bien dans l'emballage. Si ce n'est pas le cas, veuillez le signaler à votre revendeur AKG.

Câble de liaison IC AS8 pour relier entre eux deux à dix AS 4+3.

Câble de micro MK 9/10: câble blindé bipolaire de 10m, avec connecteurs XLR mâle et femelle

Voir Fig. 1.

THRESHOLD: Ce potentiomètre-trimmer règle le seuil à partir duquel l'entrée est automatiquement mise en service. (Tant que le niveau du microphone n'a pas atteint ce seuil, l'entrée subit une atténuation de 14 à 26 dB.) La plage de réglage est environ de 0 dB à -32 dB, rapportés au niveau nominal de l'entrée.

En position de butée gauche du potentiomètre THRESHOLD, le seuil est d'environ -32 dB. L'entrée est extrêmement sensible ; il suffit donc que vous parliez doucement dans le micro pour la mettre en service.

Plus vous tournez le potentiomètre THRESHOLD vers la droite, moins la reconnaissance de niveau est sensible et plus vous devez parler fort dans le micro pour permettre l'entrée en service. En position de butée droite du potentiomètre, le seuil est supérieur à 0 dB. Il est alors pratiquement impossible de mettre le canal en service en parlant dans le micro.

Le réglage THRESHOLD étant indépendant du réglage LEVEL, une entrée peut être mise en service même si le réglage LEVEL est sur une valeur minimum. En ce cas, le signal micro correspondant reste inaudible mais cette entrée en service fait partie du nombre total des entrées en service, ce qui risque de déclencher un (nouvel) affaiblissement NOM (voir aussi au point 4.5). Pour éviter cet inconvénient, tournez le potentiomètre THRESHOLD suffisamment à droite pour que l'entrée ne risque pas d'être mise en service involontairement.

ON: Cette diode bleue reste allumée tant que l'entrée correspondante est en fonction; elle s'éteint lorsque l'entrée est mise hors service.

LEVEL: Ce bouton sert à régler le volume de l'entrée.

COMP/LEVEL: Ce potentiomètre-trimmer règle le facteur de compression. Lorsque le potentiomètre COMP/LEVEL est en position de butée gauche, la compression est presque nulle, l'amplification est indépendante du niveau d'entrée. En position de butée droite, le signal est compressé dans un rapport de 2:1 environ, autrement dit, une augmentation d'amplitude du signal d'entrée de 2 dB augmente le signal de sortie de 1 dB seulement.

Nous conseillons d'utiliser cette fonction pour les personnes qui n'ont pas l'habitude d'utiliser un micro; elle permet de maintenir le volume à peu près constant même lorsque la distance du micro aux lèvres ou l'angle du micro avec les lèvres change continuellement.

2.1 Introduction

2.1 Fournitures d'origine

2.3 Accessoires optionnels

2.4 Façade

2.4.1 Entrées micro

MIC 1 à MIC 4

Voir Fig. 2.

Graphique 1 : Compression

Le graphique 1 représente le rapport du niveau d'entrée (axe X) sur le niveau de sortie (axe Y). La courbe supérieure a été enregistrée pour une compression maximale, la courbe inférieure représente l'allure linéaire. Là aussi on reconnaît bien la fonction du limiteur qui empêche le niveau de dépasser 0 dBu.

2.4.2. Entrées ligne LINE 1 à

LINE 3

Voir Fig. 3.

2.4.3 Section sortie MASTER

OUTPUT CONTROL

Voir Fig. 4.

LEVEL: Ce bouton règle le volume de l'entrée.

Les éléments de commande de la section sortie intervennent uniquement au niveau de la sortie Master (LINE OUTPUT) et sont sans influence sur le signal aux embase REC OUT.

BASS: Ce bouton permet d'atténuer ou accentuer les basses fréquences de +/-10 dB env. à 100 Hz avec la caractéristique "shelving" typique.

TREBLE: Ce bouton permet d'atténuer ou d'accentuer les haute fréquences de +/-10 dB env. à 10 kHz avec la caractéristique "shelving" typique.

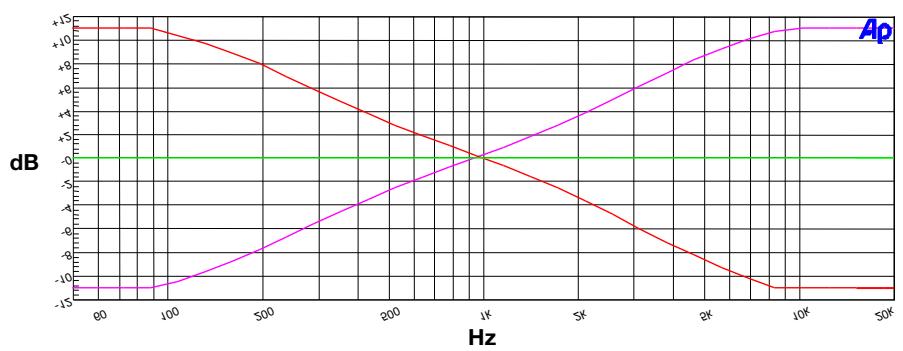

Graphique 2: Réglage de tonalité

2.4.4 Interrupteur de secteur

Voir Fig. 5.

2.5 Face arrêt

2.5.1 Raccordements

d'extension EXPANSION

Voir Fig. 7.

OUTPUT LEVEL: Ce bouton règle le volume total.

POWER: Met l'appareil complet sous tension (position "I") et hors tension (position "0").

La diode verte ON à côté de l'interrupteur POWER reste allumée tant que l'appareil est sous tension.

Voir Fig. 6.

EXPANSION IN/OUT: Ces deux embase Mini-DIN à 8 broches (dites aussi embase Hosiden ou embase S-VHS) vous permettront de relier entre elles jusqu'à 10 consoles de mixage automatiques AS 4 + 3. Vous aurez besoin à cet effet d'un ou plusieurs câbles de liaison optionnels IC AS8.

Les fonctions CONTROL MODE peuvent être ajustées individuellement pour chaque appareil de la chaîne, les paramètres de sortie ne peuvent être ajustés que sur le dernier appareil de la chaîne.

2.5.2 Section CONTROL MODE

Interrupteurs CONTROL MODE

Voir Fig. 8.

DUCKING MASTER: Interrupteur DIP pour activer le circuit de priorité.

Position ON: Tant que l'entrée micro MIC 1 est en fonction, le niveau de toutes les autres entrées (MIC 2-4 et LINE 1-3) est atténué sur cette console de mixage et, le cas échéant, sur toutes les consoles de mixage qui lui sont raccordées.

Position OFF: L'état de fonctionnement de l'entrée micro MIC 1 n'influence pas les autres canaux.

GROUND CONNECT: Lorsque cet interrupteur est sur ON (abaissé), le boîtier métallique de l'appareil est relié électriquement à la masse interne et aux raccords de blindage de toutes les embase entrée et sortie. Nous recommandons de laisser l'interrupteur GROUND CONNECT en permanence sur ON. Si toutefois l'appareil est relié à d'autres, eux aussi branchés à la terre par leur alimentation secteur, ceci

peut donner lieu à une boucle de masse qui entraînera des parasites ; pour interrompre cette boucle, mettez l'interrupteur sur OFF (relevé).

HOLD TIME 4s et HOLD TIME 8s: Ces deux commutateurs permettent de désirer pendant combien de temps (1 à 12 secondes) les entrées MIC resteront en fonction après que la personne utilisant le micro aura fini de parler (voir aussi point 4.1.2). DUCKING ATTENUATION: Ce réglage permet de désirir de combien toutes les entrées micro MIC 2-4 et les entrées lignes LINE 1-3 seront attenuées lorsque le mode Ducking aura été déclenché par MIC 1. La plage de réglage se situe entre 20 dB (butée gauche) et env. 9 dB (butée droite). Vous pouvez ainsi p. ex. déterminer le volume de la musique de fond venant d'un lecteur de CD pendant l'utilisation de MIC 1. GATEATTENUATION: Ce réglage permet deCHOISIR DE combien toutes les entres micro MIC 1-4 seront attenuées lorsque les micros correspondants ne sont pas utilisés. La plage de réglage se situe entre 26 dB (butée gauche) et env. 14 dB (butée droite). Vous pouvez ainsi déterminer sousquel volume le signal micro d'un canal est encore audible lorsque le canal est hors fonction. Ceci est extrémement important pour la retransmission de débats car on entend toujours un certain bruit de salle dans les intervalles ou personne ne parle. LINE OUTPUT: On dispose sur cette embase XLR du signal Master de sortie électroniquement symétrisé de tous les canaux d'entrée. Vous pouvez régler le niveau de sortie à l'aide du bouton OUTPUT LEVEL qui se trouve en façade. Le niveau nominal est de 0 dBu environ. REC OUT: Vous pouvez raccorder un lecteur de cassettes ou autre sur ces deux embases RCA pour un enregistrement son. On a sur les embases REC OUT le signal Master de sortie de tous les canaux d'entrée. Les réglages MASTER OUTPUT CONTROL (réglages de tonalité et de volume) sont sans influence au niveau des embases REC OUT. Le niveau de sortie est de 0 dBu env. LINE IN 1-3: Vous pouvez raccorder des appareils audio externes tels que lecteur de CD, symoniseur, lecteur de cassettes, etc. sur ces 3 × 2 embases RCA. Les signaux stéreo sont totalisés automatiquement pour obtenir un signal mono. Le niveau d'entrée nominal est de -10 dBu. MIC 1 INPUT à MIC 4 INPUT: Embases XLR symétriques pour le raccordement de microphones dynamiques ou electrostatiques à basse impédance. PHANTOM PWR: Cet interrupteur DIP met l'alimentation fantôme du canal correspondant sous tension (abaisse) ou hors tension (relevé). +20 dB: Lorsqu'il est abaisse, cet interrupteur DIP augmente la sensibilité d'entrée de 20 dB (le signal s'entend plus fort). Lorsqu'il est relevé, la sensibilité d'entrée reste inchangée (voir tableau 1 au point 4.1). PERMANENT ON: Interrupteur pour passer d'automatique en manuel. Interrupteur relevé - automatique: L'entrée est automatiquement mise en fonction lorsqu'elle recoit un signal (p. ex. quand quelqu'un parle). Lorsque l'entrée ne recoit pas de signal elle se met automatiquement hors fonction après écoulement d'un décal régable à l'aide des commutateurs HOLD TIME.

L'entrée n'est pas entièrement coupée par la commande GATE, mais simplement atténuée de 14 à 26 dB. Si aucun signal d'une entrée ne doit pas arriver à la sortie, tournez jusqu'en position de butée gauche le réglage LEVEL correspondant - en façon.

Interrupteur abaisse - manuel: L'entrée est continuellement en fonction, indépendamment du signal d'entrée.

GAIN: Ce potentiomètre-trimmer vous permet d'effectuer le réglage de gain en finesse (voir tableau 1 au point 4.1).

AC INPUT: Embase de raccordement pour l'adaptateur secteur fourni.

2.5.4 Entrées lignes Voir Fig. 10.

2.5.5 Entrées micro Voir Fig. 11.

Remarque:

2.5.6 Embase d'alimentation Voir Fig. 12. Important!

2.5.7 Diagramme d'ensemble

3 Raccordements

Ne branchez l'appareil sur le secteur qu'une fois que vous aurez effectué tous les raccordements audio.

Vous trouverez un exemple de câblage à la Fig. 14.

1. Raccordez vos micros aux embase MIC INPUT 1 à 4. Veuillez consulter à cet effet le mode d'emploi de vos micros.

Raccordez le micro qui doit piloter la fonction Ducking sur MIC 1 INPUT.

3.1 Raccordements audio

Remarque:

1. Établissez l'alimentation fantôme des entrées sur lesquelles vous avez raccordé un microphone électrostatique. À cet effet, abaissez l'interrupteur PHANTOM PWR.

Important!	Si vous utilisez des micros HF, coupez impératifement l'alimentation fantôme des entrées sur lesquelles vous avez raccordé un récepteur pour éviter des dégats sur ce dernier.
3.2 Montage en cascade de plusieurs AS 4+3	3. Raccordez vos lecteurs (de CD etc.) aux entrées LINE à l'aide de cables RCA.
	Vouces pouvez réunir jusqu'à dix AS 4+3 pour constituer une chaîne ("montage en cascade"). Vous dispos-sez alors d'un maximum de 40 entrées micro et 30 entrées ligne.
	1. Raccordez à l'aide d'un cable optionnel IC AS8 l'embase EXPANSION OUT du premier apparéil avec l'embase EXPANSION IN de l'appareil suivant.Tous les interrupteurs de CONTROL MODE intervennent uniquement au niveau de l'appareil concerné; autrement dit, vous pouze désir p.ex. un décali de coupure différent pour chaque apparéil.Par ailleurs, vous pouze configurer en tant que canal Master Ducking l'entrée MIC 1 de chacun des apparéils montés en cascade, autrement dit de plusieurs apparéils à la fois. Les canaux Master Ducking ne s'influencent pas mutuelles, cependant chacun détermine séparément l'atténuation des entrées "normales".Le signal Master de tous les canaux d'entrée de tous les apparéils est disponible aux embases REC OUT et LINE OUTPUT du dernier apparéil – celui à l'embase EXPANSION OUT duquel aucun apparéil n'est raccordé.Les réglages MASTER OUTPUT CONTROL (réglages de tonality et de volume) n'interviennent qu'au niveau du dernier apparéil. Sur tous les apparéils en amont, les sorties REC OUT et LINE OUTPUT ainsi que les réglages MASTER OUTPUT CONTROL (réglages de tonality et de volume) sont sans effet!
3.3 Branchement au secteur Important!	Vérifiez si la tension de service indiquée sur l'adaptateur secteur fourni correspond bien à la tension secteur sur le lieu d'utilisation. L'utilisation de l'adaptateur secteur sur une autre tension que celle induquée risquerait de provoquer de sérieux dégats sur l' apparéil.
Voir Fig. 12.	1. Raccordez le cable d'alimentation de l'adaptateur secteur fourni à l'embase AC INPUT au dos de l'appareil.Raccordez l'adaptateur à une prise secteur.Mettez l' apparéil sous tension à l'aide de l'interrupteur POWER. La LED ON à côté de l'interrupteur POWER s'allume.

4.1 Réglement du niveau du micro

Voir Fig. 2. Voir Fig. 4.

Voir Fig. 11.

1. Tournez les boutons LEVEL et COMP/LEVEL, en façade, jusqu'en butée à gauche, le bouton THRESHOLD jusqu'en butée à droite.
2. Mettez le réglage OUTPUT LEVEL de la section MASTER OUTPUT CONTROL, en façade, sur maximum et les boutons BASS et TREBLE en position "12 h" (position Médiane).
3. Mettez le commutateur +20 dB sur "OFF" (relevé) et tournez le bouton GAIN jusqu'en butée à gauche.
4. Mettez le canal micro voulu en service, en abaissant l'interrupteur PERMANENT ON.
5. Tournez le bouton LEVEL du canal micro correspondant, en faisant, dans le sens des aiguilles d'une montre aussi loin que vous pouvez le faire sans avoir de Larsen (sans avoir de sifflements des haut-parleurs).
6. Parlez dans le micro. Si le signal est trop faible, vous pouvez augmenter le gain avec le commutateur +20 dB et le réglage de GAIN jusqu'à -50 dBu:

Tableau 1: Réglage de gain

Commutateur +20 dB	Réglage GAIN	Sensibilité d'entrée obtenue
OFF	en butée à gauche (7 h)	-10 dBu (très faible sensibilité)
OFF	en butée à droite (5 h)	-30 dBu
ON	en butée à gauche(7 h)	-30 dBu
ON	en butée à droite (5 h)	-50 dBu (sensibilité maximum)

Remarque:

Lorsque le locuteur s'éloigne ou se rapproche du micro, le volume varie en conséquence. Vous pouvez compenser ces variations de volume en mettant le réglage COMP/LEVEL sur position moyenne ou haute (compression maxi.: 2:1).

4.1.1 Fonctionnement

automatique

Voir Fig. 11 et 2.

1. Relevez l'interrupteur PERMANENT ON - au dos de l'appareil.
2. Tournez le bouton THRESHOLD - en façade - jusqu'à ce qu'il faut pour que le canal micro soit mis en service dès que celui-ci parle dans le micro.

Important!

Veillez à arrêter de tourner le bouton THRESHOLD avant la position où les bruits ambiants mettraient le canal micro en service.

Du délai de

copure

1 seconde environ après que la personne utilisant le micro s'est arrêté de parler, le canal micro se met hors service. Vous pouvez désirer un début plus long à l'aide des commutateurs HOLD TIME.

1. Le délai de coupure de tous les canaux micro peut être prolongé de jusqu'à 12 secondes ; à cet effet, réglez comme suit les deux interrupteurs HOLD TIME de la section CONTROL MODE - au dos de l'appareil :

Tableau 2: Possibilités de réglage

du retard de coupure

HOLD TIME 4s	HOLD TIME 8s	Retard de coupure obtenu
OFF	OFF	minime, 1 s env.
ON	OFF	4 s
OFF	ON	8 s
ON	ON	12 s

Les commutateurs HOLD TIME intervennent sur tous les canaux micro de l'appareil (mais pas sur les canaux micro d'autres appareils montés en cascade). En mode Ducking (interrupteur DUCKING MASTER sur ON) le retard de coupure est always de 1 s pour le canal MIC 1 INPUT, quelle que soit la position du commutateur HOLD TIME.

Le mode automatique vous permet de régler deux ou plusieurs micros différents sur la même sensibilité : 1. Procédez pour chacun des micros au réglage de l'entrée comme décrit ci-dessus. 2. Mettez les entrées correspondantes sur fonctionnement automatique en relevant l'interrupteur PERMANENT ON. 3. Positionnez les différents micros à égale distance d'un locuteur. 4. Demandez au locuteur d'émettre un son enflant progressivement, p. ex. un sifflement. 5. Réglez le bouton GAIN de manière à ce que toutes les entrées concernées se mettent en fonction en même temps (à niveau sonore égal). 1. Réglez le volume de tous les lecteurs raccordés à l'aide du bouton LEVEL de l'entrée LINE correspondante. 1. Abaissez l'interrupteur DUCKING MASTER de la section CONTROL MODE, au dos de l'appareil (sur le premier appareil en cas de montage en cascade). Lorsque le canal micro MIC 1 INPUT se met en service, le volume de toutes les autres entrées micro et ligne est réduit automatiquement. 1. Réglez l'atténuation désirée à l'aide du potentiomètre-trimmer DUCKING ATTENUATION. La plage de réglage va de 20 dB (forte atténuation, en butée à gauche) à 9 dB (atténuation faible, en butée à droite). 1. Réglez le niveau de mixage final de l'appareil (de tous les appareils) à l'aide du bouton OUTPUT LEVEL (en cas de montage en cascade, sur le dernier appareil). 2. Mettez BASS et TREBLE en position médiane ("12 h"). Sur cette position, le réglage de tonalité est sans influence sur le signal de sortie. Tournez le bouton TREBLE ou BASS dans le sens inverse de la montre pour atténuer respectivement l'aigu ou les basses, dans le sens de la montre pour les accentuer.

La console de mixage AS 4+3 possède une atténuation de niveau automatique en fonction du nombre d'entrées micro en service. Chaque fois que l'on double le nombre des entrées micro en service, l'amplification est réduite de 2 dB environ. En cas de montage en cascade, peu importe l'appareil sur lequel se trouve l'entrée en service. L'avantage est le fait que le risque de Larsen (sifflements) dans une pièce augmente à peine avec le nombre des micros mis en service.

4.1.3 Ajustage de sensibilité des micros

Voir Fig. 11.

4.2 Réglage de niveau ligne Voir Fig. 3. 4.3 Activation de la fonction prioritaire /Ducking Voir Fig. 8. 4.3.1. Réglage de l'atténuation Ducking Voir Fig. 8. 4.4 Niveau de sortie et réglage de tonalité Voir Fig. 4. 4.5 Atténuation NOM

5 Nettoyage

1. Débranchez l'adaptateur du secteur.
2. Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé.

N'utilisez jamais de produits de nettoyage mordants ou abrasifs, non plus que des produits contenant de l'alcool ou un solvant qui risqueraient d'abimer la laque et les éléments en plastique.

6.1 Entrées micro	Type	symétrique avec filtrage RF
	Impédance	2,4 k env.,quel que soit le niveau
	Niveau nominal	-50 à -10 dBu, régiable sur deux plages
	Rapport signal sur bruit	75 dB (20 Hz - 22 kHz, RMS)
	Niveau d'entrée maxi.	+5 dBu
	Seuil de mise en service	-32 à 0 dB ré. au niveau nominal d'entrée
	Délaï de coupure	1/4/8/12 s ±20%
	Atténuation du Noise gate	14 à 26 dB, régiable
	Facteur de compression	linéaire jusqu'à 2:1, régiable
	Bande passante	20Hz à 35kHz
	Atténuation NOM	1 micro: 0 dB 5 micros: -7,2 dB2 micros: -2,1 dB 6 micros: -8,6 dB3 micros: -4 dB 7 micros: -9,9 dB4 micros: -5,5 dB 8 micros: -11 dB
	Alimentation fantôme	24 V par canal, commutable (Ri = 2 x 1,2 k )
6.2 Entrées ligne	Type	symétrique avec filtrage RF
	Impédance	>35 k
	Niveau nominal	-10 dBu
	Rapport signal sur bruit	75 dB (20 Hz - 22 kHz, RMS)
	Bande passante	20 Hz à 45 kHz
	Niveau d'entrée maxi.	+5 dBu
6.3 Système complet	Amplification maxi.	55 dB (de l'entrée à la sortie de mixage final)
	Atténuation Ducking	9 dB à 20 dB, régiable
	Distorsion harmonique	<0,1%;quel que soit le niveau
	Distorsion d'intermodulation	<0,1%;quel que soit le niveau
	Consommation	maxi. 5 W pour 12 V c.a.
	Poids	2,5 kg
	Dimensions	483 x 44 x 180 mm
6.4 Code commande/Référence pour la commande	AS 4 + 3	6000H1893
6.5 Texte de l'appel d'affres	Console de mixage automatique, autorisant le montage en cascade, avec 4 entrées micro commandées par noise-gate et 3 entrées liège. Les entrées micro doivent compter une alimentation fantôme (24 V) et un compresseur-limitsur régiable séparément pour chaque canal. L'appareil possède des fiches XLR 3 broches pour Mic In et Line Out et des fiches RCA pour les signaux Line In et Rec Out. Une fonction Ducking commutable permet l'atténuation automatique des autres canaux lorsque le canal Mic 1 est en utilisation. On prévoira un réglage de l'igu et du grave intervenant au niveau du mixage final.
