Marke	AKG
Modell	AS 4+3
Produkttyp	Automatikmischpult
Abmessungen	483 x 44 x 180 mm
Gewicht	2,5 kg
Stromversorgung	Netzadapter 12 V AC, max. Leistungsaufnahme 5 W
Hauptfunktionen	4 Mikrofoneingänge mit Noise Gate und Kompressor/Limiter, 3 Line-Eingänge, schaltbare 24-V-Phantomspeisung pro Kanal, Ducking-Funktion (Priorität Kanal 1), automatische NOM-Dämpfung, Kaskadierung bis zu 10 Einheiten (40 Mikrofoneingänge)
Pflege und Reinigung	Vor der Reinigung Netzadapter abziehen. Mit einem leicht feuchten Tuch reinigen. Keine Scheuermittel, Alkohol oder Lösungsmittel verwenden.
Sicherheit	Nicht in feuchter Umgebung verwenden. Gerät nicht öffnen. Sicherstellen, dass die Spannung des Adapters der Netzspannung entspricht. Bei längerem Nichtgebrauch abziehen.
Ersatzteile und Reparierbarkeit	Reparatur und Wartung nur durch autorisiertes Fachpersonal. Netzadapter im Lieferumfang enthalten. Verbindungskabel IC AS8 als Option.
Allgemeine Informationen	Referenz: 6000H1893. Mikrofonbandbreite: 20 Hz - 35 kHz. Signal-Rausch-Abstand: 75 dB.

Häufig gestellte Fragen - AS 4+3 AKG

Wie stelle ich den Einschwellwert (THRESHOLD) der Mikrofoneingänge ein?

Drehen Sie das Potentiometer THRESHOLD auf der Vorderseite. In der linken Endstellung liegt der Schwellwert bei -32 dB (sehr empfindlich). In der rechten Endstellung übersteigt er 0 dB (praktisch nicht aktivierbar). Stellen Sie ihn so ein, dass das Mikrofon aktiviert wird, sobald gesprochen wird, aber Umgebungsgeräusche die Öffnung nicht auslösen.

Wie stelle ich die Ausschaltverzögerung (HOLD TIME) ein?

Die Schalter HOLD TIME 4s und 8s auf der Rückseite ermöglichen die Wahl von 1 s, 4 s, 8 s oder 12 s. Im Ducking-Modus beträgt die Verzögerung von MIC 1 immer 1 s.

Wie aktiviere ich die Ducking-Funktion (Priorität)?

Schalten Sie den Schalter DUCKING MASTER im Bereich CONTROL MODE auf untere Position. Wenn Kanal MIC 1 aktiv ist, dämpft er automatisch die anderen Eingänge gemäß der Einstellung DUCKING ATTENUATION.

Wie stelle ich die Ducking-Dämpfung ein?

Nutzen Sie das Potentiometer DUCKING ATTENUATION im Bereich CONTROL MODE. Der Bereich reicht von 20 dB (starke Dämpfung, linke Endstellung) bis 9 dB (schwache Dämpfung, rechte Endstellung).

Wie stelle ich die Kompression an einem Mikrofoneingang ein?

Drehen Sie das Potentiometer COMP/LEVEL auf der Vorderseite. In der linken Endstellung keine Kompression. In der rechten Endstellung Verhältnis 2:1 (eine Erhöhung um 2 dB am Eingang ergibt 1 dB am Ausgang). Ideal für Anfänger.

Wie kaskadiere ich mehrere AS 4+3?

Verbinden Sie die Buchse EXPANSION OUT des ersten Geräts mit der Buchse EXPANSION IN des nächsten mit dem Kabel IC AS8 (optional). Bis zu 10 Einheiten. Die Ausgangseinstellungen (MASTER OUTPUT) sind nur am letzten Gerät aktiv.

Wie verwende ich die 24-V-Phantomspeisung?

Für ein Kondensatormikrofon schalten Sie den entsprechenden Schalter PHANTOM PWR ein. Achtung: Nicht für dynamische Mikrofone oder HF-Empfänger aktivieren, da sonst Schäden möglich.

Wie stelle ich den Ausgangspegel und die Klangfarbe ein?

Nutzen Sie den Drehregler OUTPUT LEVEL auf der Vorderseite für die Gesamtlautstärke. Die Regler BASS und TREBLE ermöglichen eine Korrektur von +/-10 dB bei 100 Hz und 10 kHz. Diese Einstellungen beeinflussen nicht den REC OUT-Ausgang.

Was bewirkt die NOM-Dämpfung?

Die NOM-Dämpfung reduziert automatisch den Ausgangspegel um etwa 2 dB, jedes Mal wenn sich die Anzahl der geöffneten Mikrofone verdoppelt. Dies hält den Pegel stabil und verringert die Rückkopplungsgefahr bei Konferenzen.

Wie reinige ich das Gerät?

Ziehen Sie den Netzadapter ab. Mit einem leicht feuchten Tuch reinigen. Verwenden Sie niemals Scheuermittel, Alkohol oder Lösungsmittel, die das Gehäuse und die Kunststoffe beschädigen könnten.

BEDIENUNGSANLEITUNG AS 4+3 AKG

Bedienungsanleitung. S. 2

Bitte vor Inbetriebnahme des Gerätes lessen!

User Instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 Sicherheit und Umwelt 2

1.1 Sicherheit 2
1.2 Umwelt 3

2 Beschreibung 3

2.1 Einleitung. 3
2.2 Lieferumfang 3
2.3 Optionales Zubehor 3
2.4 Frontplatte 3

2.4.1 Mikrofoneingänge MIC 1 bis MIC 4 3
2.4.2 Line-Eingänge LINE 1 bis LINE 3. 4
2.4.3 Ausgangssekction MASTER OUTPUT CONTROL 4
2.4.4 Netzschalter 4

2.5Rückseite. 4

2.5.1 Erweiterungsanschlüsse EXPANSION 4
2.5.2 CONTROL MODE-Sektion. 4
CONTROL MODE-Schalter. 4
CONTROL MODE-Regler. 5

2.5.3 Ausgabe 5

2.5.4 Line-Eingänge 5
2.5.5 Mikrofoneingänge 5
2.5.6 Versorgungsbuchse. 5
2.5.7 Blockschaltbild 5

3 Anschlisse 5

3.1 Audioverbindungen 5
3.2 Kaskadieren mehrerer AS 4+3 6
3.3 Netzanschluss 6

4 Bedienungshinweise 6

4.1 Mikrofonpegel einstellen 6

4.1.1 Automatikbetrieb. 6
4.1.2Ausschaltverzogierung einstellen 6
4.1.3 Mikrofonempfindlichkeit ausgleichen 7

4.2 Line-Pegel einstellen 7

4.3 Vorrangschaltung/Ducking aktivieren 7
4.3.1 Ducking-Absenkung einstellen 7
4.4 Ausgangspiegel und Klangregelung. 7
4.5 NOM-Absenkung 7

5 Reinigung 7

6 Technische Daten 8

6.1 Mikrofoneingänge. 8
6.2 Line-Eingänge 8
6.3 Gesamtsystem. 8
6.4 Bestelldaten/Bestellnummer 8
6.5Ausschreibungstext 8

1 Sicherheit und Umwelt

1.1 Sicherheit

1. Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände durch die Luftungsschlitze in das Gerät fallen.
2. Das Gerätarf nur in trockenen Räumen eingesetzt werden.
3. Das Gerät darf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäues befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausge-tauscht werden konnen.
4. Prufen Sie vor Inbetriebnahme des Gerätes, ob die auf dem mitgelieferten Steckernetzteil angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
5. Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Wechselspannungsnetzeil mit einer Ausgangsspannung von 12 V AC. Andere Stromarten und Spannungen können das Gerät ernsthaft beschädigen!
6. Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in thisem Fall sofort das Steckernetzteil aus der Steckdose und halten Sie das Gerät von unseren Kundendienst überprüfen.
7. Ziehen Sie das Steckernetzteil bei längerer Nichtverwendung aus der Steckdose.itte beachten Sie, dass bei angestecktem Steckernetzteil das Gerat nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
8. Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verstärkern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.

9. Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen sãmtliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanänen achten Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzu-bringen.

10. Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Steckernetzteil vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffeile beschädigten können.

11. Das Steckernetzteil nimmt auch bei ausgeschalteten Gerät einen geringen Strom auf. Um Energie zu sparen, ziehen Sie daher das Steckernetzteil von der Netzsteckdose ab, wenn Sie das Gerät längerere Zeit nicht benützen.
12. Wenn Sie das Gerät verschritten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.

1.2 Umwelt

2 Beschreibung

Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel Spaß und Erfolg!

Der AS 4 + 3 ist ein automatisches Mischpult mit 4 mittels Gates gesteuerten Mikrofoneingangen und 3 Line-Eingangen sowie einem symmetrischen Line-Ausgang und einem asymmetrischen Ausgang zum Anschluss von Tonaufzeinungsgeräten.

Jeder Mikrofoneingang ist mit schaltbarer 24 V-Phantomspeisung für Kondensatormikrofone sowie einem eigenen Kompressor/Llimiter ausgestattet.

Eine schaltbare Ducking-Funktion ("Vorrangschaltung") bewirkt, dass ein an Kanal 1 anliegenden Signal den Pegel aller anderen Eingänge um einen einstellbaren Betrag absenkrt.

Die NOM-Absenkungsfunktion bewirkt, dass der Ausgangspiegel bei jeder Verdoppelung der Anzahl der offenen Mikrofone automatisch um je ca. 2 dB abgesenkt wird.

Spezielle "Expansion"-Buchsen erfolglichen Ihnen, bis zu zehn automatische Mischpulte AS 4+3 mit insgesamt 40 Mikrofoneingangen miteinander zu verbinden.

1 AS 4+3

1 AC Adapter (Steckernetzteil)

Kontrollieren Sieitte,ob die Verpackung alleaben angeführten Teile enthalt.Falls etwas feht, wenden Sie sichitte an ihren AKG-Handling.

Verbindungskabel IC AS8 zum Verbinden von zwei bis zehn AS 4+3 miteinander.

Mikrofonkabel MK 9/10: 10 m 2-polig geschirmtes Kabel mit XLR-Stecker und XLR-Kupplung

Siehe Fig. 1.

THRESHOLD: Dieses Trimmpotentiometer stellt den Schwellenwert ein, ab dem sich der Eingang automatisch einschaltet. (Solange der Mikrofonpegel den Schwellenwert nicht erreicht, wird der Eingang um 14 bis 26 dB bedämpft.) Der Einstellbereich beträgt ca. 0 dB bis -32 dB bezogen auf den Nennpegel des Eingangs.

Am linken Anschlag des THRESHOLD-Potentiometers beträgt der Schwellenwert ca. -32 dB. Der Eingang ist sehr empfindlich, Sie brauchen also nur leise in das Mikrofon zu sprechen, um den Eingang einzuschalten.

Je weiter Sie das THRESHOLD-Potentiometer zum rechten Anschlag hin drehen, umso unempfindlicher wird die Pegelerkennung und umso lauter müssen Sie in das Mikrofon sprechen, um den Eingang einzuschalten. Am rechten Anschlag des THRESHOLD-Potentiometers beträgt der Schwellenwert mehr als 0 dB. Es ist dann fast unmöglich, den Canal durch Besprechen einzuschalten.

Da die THRESHOLD-Einstellung von der LEVEL-Einstellung unabhängig ist, kann sich ein Eingang auch dann einschalten, wenn der LEVEL-Regler auf Minimum eingestellt ist. Dadurch bleibt bzw das entsprechende Mikrofonsignal unhörbar, dieser eingeschaltete Eingang zählt jedoch zur Gesamtanzahl der eingeschaltenen Eingänge dazu, was eine (weitere) NOM-Absenkung auslösen kann (siehe auch Kapitel 4.5). Wenn Sie dies vermeiden möchten, drehen Sie das THRESHOLD-Potentiometer so welt nach rechts, dass sich der Eingang nicht unbeabsichtigt einschalten kann.

ON: Diese blaue Leuchtdiode leuchtet, solange der entsprechende Eingang eingeschaltet ist und erlischt, wenn sich der Eingang ausschaltet.

LEVEL: Dieser Regler stelt die Lautstärke des Eingangs ein.

COMP/LEVEL: Dieses Trimmpotentiometer stellt den Kompressionsfaktor ein. Am linken Anschlag des COMP/LEVEL-Potentiometers ist nahezu keine Kompression wirksam, die Verständung ist unabhängig vom Eingangspegel. Am rechten Anschlag wird das Signal im Verhältnis von ca. 2:1 komprimiert, d.h. eine Amplitudenerhöhung des Eingangssignals um 2 dB erhöht das Ausgangssignal um ledigious 1 dB.

Wir empfehlen, diese Funktion bei unerfahrenen Sprechern einzusetzen, Denn sie hält auch bei stark schwankendem Besprechungsabstand oder -winkel die Lautstärke annahernd konstant.

2.1 Einleitung

2.1 Lieferumfang

2.3 Optionales Zubehör

2.4 Frontplatte

2.4.1 Mikrofoneingänge MIC 1 bis MIC 4

Siehe Fig. 2.

Grafik 1: Compression

Die Grafik 1 zeigt das Verhältnis des Eingangsgegels (X-Achse) zum Ausgangsgegel (Y-Achse). Die obere Kurve wurde mit maximaler Kompression aufgezeichnet, dieunte stelt den linearen Verlauf dar. Hier ist auch die Limiter-Funktion gut erkennbar, welche ein Ansteigen des Ausgangsgegels über 0 dBu verhindert (Begrenzer).

2.4.2. Line-Eingänge LINE 1 bis LINE 3

Siehe Fig. 3.

LEVEL: Dieser Regler stellt die Lautstärke des Eingangs ein.

2.4.3 Ausgangssektion MASTER OUTPUT CONTROL

Siehe Fig. 4.

Die Bedienelemente der Ausgangssekction wirken nur auf den Summenausgang (LINE OUTPUT) und haben keinerlei Einflauf auf das Signal an den REC OUT-Buchsen.

BASS: Dieser Regler erhögt eine Absenkung/Anhebung tiefer Frenquenzen um ca. +/-10 dB bei 100 Hz mit typischer "Kuhschwanz"-Charakteristik.

TREBLE: Dieser Regler ermolglicht eine Absenkung/Anhebung hoher Freqenzen um ca. +/-10 dB bei 10 kHz mit typischer "Kuhschwanz"-Charakteristik.

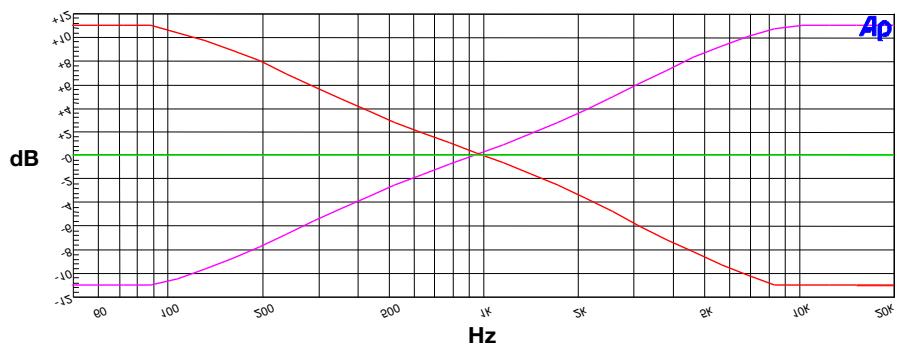

Grafik 2: Klangregelung

OUTPUT LEVEL: Dieser Regler stellt die Gesamtlautstärke ein.

2.4.4 Netzschalter Siehe Fig. 5.

POWER: Schaltet das gesamte Gerät ein (Stellung "I") und aus (Stellung "0"). Solange das Gerät eingeschaltet ist, leuchtet die grüne Leuchtdiode ON darüber dem POWER-Schalter.

2.5 Rückseite

Siehe Fig. 6.

2.5.1 Erweiterungsanschlüsse EXPANSION Siehe Fig. 7.

EXPANSION IN/OUT: These beiden 8-poligen Mini-DIN-Buchsen (auch als Hosiden- oder S-VHS-Buchsen besteht) erlauben Ihnen, bis zu 10 automatische Mischpulte AS 4+3 miteinander zu verbinden. Dazu bereits Sie ein oder mehrere optionale Verbindungskabel IC AS8. Die CONTROL MODE-Funktionen können Sie individuell für jedem einzeln der Kette einstellen, die Ausgangsparameter nur am letzten Gerät der Kette.

2.5.2 CONTROL MODE-Sektion

Siehe Fig. 8.

CONTROL MODE-Schalter

DUCKING MASTER: DIP-Schalter zum Aktivieren der Vorrangschaftung.
Stellung ON: Solange der Mikrofoneingang MIC 1 eingeschaltet ist, wird der Pegel samtlicher ander er Eingänge (MIC 2-4 und LINE 1-3) an thisem und allen eventuell damit verbundenen Mischpulten abgesenkrt.
Stellung OFF: Der Betriebszustand des Mikrofoneingangs MIC 1 beeinflusst die übrigen Kanäne nicht.

GROUND CONNECT: Befindet sich dieser Schalter in der Stellung ON (unter), ist das Metallgehäuse des Gerätes mit der internen Masse und den Schirmanschlüssen samllicher Ein- und Ausgangsbuchsen elektrisch verbunden. Wir empfehlen, den GROUND CONNECT-Schalter immer in der Stellung ON zu

lassen. Falls sich jedoch beim Zusammenhangen mit anderen Geräten, die eventuell nicht potenzialfrei sind, Brummschleifen und dadurch Störgeräutsche ergeben, können Sie die Brummschleife unterbrechen, indem Sie den Schalter nach oben auf OFF stellen.

HOLD TIME 4s und HOLD TIME 8s: Mit diesen beiden Schaltern konnen Sie festlegen, wie lange (1 bis 12 Sekunden) die MIC-Eingänge eingeschaltet bleiben, nachdem der Redner/die Rednerin zu sprechen aufgehört hat (siehe auch Kapitel 4.1.2).
DUCKING ATTENUATION: Dieser Regler stellt den Betrag ein, um den die Mikrofoneingänge MIC 2-4 und der Line-Eingänge LINE 1-3 bedämpft werden, wenn durch MIC 1 der Ducking-Modus ausgelost wird. Der Einstellbereich beträgt 20 dB (linker Anschlag) bis ca. 9 dB (rechte Anschlag). Somit konnen Sie einstellen, wie laut z.B. Hintergrundmusik von einem CD-Player noch hörbar ist, während MIC 1 besprochen wird.
GATE ATTENUATION: Thisier Regler stelt den Betrag ein, um den alle Mikrofoneingänge MIC 1-4 bedampft werden, wenn diese nicht besprochen werden. Der Einstellbereich beträgt 26 dB (linker Anschlag) bis ca. 14 dB (rechter Anschlag). Somit konnen Sie einstellen, wie laut das Mikrofonsignal eines Kanals immer noch zu horen ist, wenn der Canal ausgeschaltet ist. Dies ist in Diskussionsrundenrecht wichtig, Denn es bleibt somit auch bei Redepausen immer ein gewisses Baumgeräusch hörbar.
LINE OUTPUT: An dieser XLR-Buchse steht das elektronisch symmetrierte Summen-Ausgangssignal aller Eingangskanäe zur Verfügung. Sie können den Ausgangspiegel mit dem OUTPUT LEVEL-Regler an der Frontplatte einstellen. Der Nennpegel beträgt ca. 0 dBu.
REC OUT: An diesen beiden Cinch-(RCA-)Buchsen können Sie für Tonaufzeinungen ein Kassettendeck o.ä. anschreiben. Die REC OUT-Buchsen führen das Summen-Ausgangssignal aller Eingangskanäle. Die MASTER OUTPUT CONTROL-Regler (Klang- und Lautstärkeregler) beeinflussen das Signal an den REC OUT-Buchsen nicht. Der Ausgangspiegel beträgt ca. 0 dBu.
LINE IN 1-3: An diesen 3 × 2 Cinch-Buchsen können Sie externe Audiogeräte wie CD-Player, Tuner, Kassettendeck etc. anschließen. Stereosignale werden automatisch zu einem Monosignal summiert. Der nominale Eingangspegel beträgt -10 dBu.
MIC 1 INPUT bis MIC 4 INPUT: Symmetrische XLR-Buchsen zum Anschluss von niederohmigen dynamischen oder Kondensatormikrofonen.
PHANTOM PWR: Dieser DIP-Schalter schaltet die Phantomspeisespannung für den entsprechenden Kanal ein (untere Position) und aus (obere Position).
+20 dB: Dieser DIP-Schalter erhöht in der unteren Position die Eingangsempfindlichkeit um 20 dB (das Signal wird lauter). In der oberen Position des Schalters bleibt die Eingangsempfindlichkeit unverändert (siehe auch Tabelle 1 in Kapitel 4.1).
PERMANENT ON: Umschalter zwischen Automatik- und manuellem Betrieb. Obere Position - Automatik: Der Eingang schaltet sich automatisch ein, wenn am Eingang ein Signal eintrifrft (wenn z.B. möglich spricht). Wenn am Eingang kein Signal vorhanden ist, schaltet sich der Eingang nach einer mit den HOLD TIME-Schaltern einstellbaren Verzögerungszeit automatisch ab.

Der Eingang wird durch die GATE-Steuerung nicht vollig abgeschelt, sondern lediglich um 14 bis 26 dB bedämpft. Wenn keinerlei Signal eines Einganges auf den Ausgang gelangen soll, drehen Sie den entsprechenden LEVEL-Regler an der Frontplatte bis zum linken Anschlag darüber.

Untere Position - manuell: Der Eingang ist permanent eingeschaltet, unabhängig vom Eingangssignal.

GAIN: Mit diesen Trimmpotentiometer konnen Sie die Eingangsempfindlichkeit fein einstellen (siehe auch Tabelle 1 in Kapitel 4.1).

AC INPUT: Anschlussbuchse für das mitgelieferte Steckernetzteil.

Betreiben Sie das Gerät nur mit dem mitgelieferten Steckernetzteil (12 V Wechselspannung). Der Betrieb mit anderen Netzgeräten oder mit Gleichspannung kann zu Schäden am Gerät führen.

Siehe Fig. 13.

CONTROL MODE-Regler

2.5.3 Ausgabe
Siehe Fig. 9.

2.5.4 Line-Eingänge
Siehe Fig. 10.

2.5.5 Mikrofoneingänge
Siehe Fig. 11.

Hinweis:

2.5.6 Versorgungsbuchse
Siehe Fig. 12.
Wichtig!

2.5.7 Blockschaltbild

3 Anschluss

Schlieben Sie das Gerät erst dann an das Netz an, wenn Sie alle Audioverbindungen hergestellt haben.

Ein Verkabelungsbeispel finden Sie in Fig. 14.

1. Schlieben Sie ihre Mikrofone an die MIC INPUT-Buchsen 1 bis 4 an. Lesen Sie dazu die Bedienungsanleitung ihrer Mikrofone nach.

SchlieBen Sie jenes Mikrofon, das die Ducking-Funktion steuern soll, an MIC 1 INPUT an.

3.1 Audioverbindungen

Hinweis:

1. Schalten Sie an jenen Eingängen, an die Sie ein Kondensatormikrofon angeschlossen haben, die Phantomspeisung ein. Stellen Sie dazu den PHANTOM PWR-Schalter in dieunte Position.

Wichtig!

Falls Sie drahtlose Mikrofone verwenden, schalten Sie an jenen Eingängen, an denen Sie einen Empfänger angeschlossen haben, die Phantomspeisung unbedingt aus, um Schäden am Empfänger zu vermeiden.

3.2 Kaskadieren mehrerer AS 4+3

1. SchlieBen Sie Ihr Zuspielgeräte (CD-Player etc.) mittels Cinch-Kabeln an die LINE-Eingänge an.

Sie können bis zu zehn AS 4 + 3 zu einer Kette verbinden ("kaskadieren"). Damit stehen Ohnen maximal 40 Mikrofon- und 30 Line-Eingänge zur Verfügung.

1. Verbinden Sie mit einem optionalen Verbindungskabel IC AS8 die EXPANSION OUT-Buchse des ersten Gerätes mit der EXPANSION IN-Buchse des nachfolgenden Gerätes.

Alle CONTROL MODE-Schalter wirken nur auf das jeweilige Gerät allein, sie können also z.B. für jedem Gerät eine andere Ausschaltzeit einstehen.

Weiters können Sie an jedem der kaskadierten Geräte, also auch an mehreren gleichzeitig, den Eingang MIC 1 als Ducking Master-Kanal konfigurieren. Mehrere Ducking Master-Kanäe beeinflussen einander nicht, jedoch bewirkt jeder für sich die Absenkung der "normalen" Eingänge.

Das Summensignal aller Eingangskanäle aller Geräte steht an den REC OUT- und LINE OUTPUTBuchsen des letzten Gerätes - jenes, mit dessen EXPANSION OUT-Buchse kein weiteres Gerät mehr verbunden ist - zur Verfügung.

Die MASTER OUTPUT CONTROL-Regler (Klang- und Lautstärkeeinstellung) sind nur am letzten Gerät wirksam. Bei allen vorhergehenden Geräten sind die Ausgänge REC OUT und LINE OUTPUT sowie die MASTER OUTPUT CONTROL-Regler (Klang- und Lautstärkeeinstellung) wirkungslos!

3.3 Netzanschluss Wichtig!

Kontrollieren Sie, ob die am mitgelieferten Netzteil angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Netzteils an einer anderen Netzspannung kann zu Schäden am Gerät führen.

Siehe Fig. 12.

1. Stecken Sie das Versorgungskabel des mitgelieferten Netzeils an die AC INPUT-Buchse an der Rückseite des Gerätes an.
2. Stecken Sie das Netzteil an eine Netzsteckdose an.
3. Schalten Sie das Gerät mit dem POWER-Schalter ein. Die ON-LED kein dem POWER-Schalter leuchtet auf.

4 Bedienungshinweise

4.1 Mikrofonpegel einstellen

Siehe Fig. 2.
Siehe Fig. 4.

Siehe Fig. 11.

1. Drehen Sie den LEVEL- und COMP/LEVEL-Regler an der Frontplatte bis zum linken Anschlag darüber, den THRESHOLD-Regler bis zum rechten Anschlag.
2. Stellen Sie den OUTPUT LEVEL-Regler der MASTER OUTPUT CONTROL-Sektion an der Frontplatte auf Maximum und die Regler BASS und TREBLE auf "12 Uhr" (Mittelposition).
3. Stellen Sie den +20 dB-Schalter auf "OFF" (oben) und drehen Sie den GAIN-Regler bis zum linken Anschlag.
4. Schalten Sie den jeweiligen Mikrofonkanal ein, indem Sie den PERMANENT ON-Schalter auf dieunte Position stellen.
5. Drehen Sie den LEVEL-Regler des jeweiligen Mikrofonkanals an der Frontplatte soweit wie möglich im Uhrzeigersinn auf, ohne dass eine Rückkopplung auftritt (ohne dass die Lautspricher pfeifen).
6. Sprechen Sie in das Mikrofon. Wenn das Signal zu leise ist, konnen Sie die Eingangsempfindlichkeit mit dem +20 dB-Schalter und dem GAIN-Regler bis auf -50 dBu anheben:

Tabelle 1: Eingangsempfindlichkeit einstehen

Schalter +20 dB	GAIN-Regler	Resultierende Eingangsampfindlichkeit
OFF	Linksanschlag (7 Uhr)	-10 dBu (sehr unempfindlich)
OFF	Rechtsanschlag (5 Uhr)	-30 dBu
ON	Linksanschlag (7 Uhr)	-30 dBu
ON	Rechtsanschlag (5 Uhr)	-50 dBu (maximale Empfindlichkeit)

Hinweis:

Wenn sich der Abstand zwischen Redner und Mikrofonändert,ändert sich auch die Lautstärke. Wenn Sie solche Lautstärkeschwankungen ausgleichen wollen, stellen Sie den COMP/LEVEL-Regler auf eine mittlere bis hohe Position (max. Kompression: 2:1).

4.1.1 Automatikbetrieb

Siehe Fig. 11.

Siehe Fig. 2.

1. Stellen Sie den PERMANENT ON-Schalter an der Rückseite auf die obere Position.
2. Drehen Sie den THRESHOLD-Regler an der Frontplatte so welt auf, dass sich der Mikrofonkanal einschaltet, sobald[jemand in das Mikrofon spricht.

Wichtig!	Achten Sie darauf, THRESHOLD nicht so welt aufzudrehen, dass auch Umgebungsgeräusche den Mikrofonkanal einschalten können.
	Ca. 1 Sekunde, nachdem der Redner/die Rednerin zu sprechen aufgehört hat, schaltet sich der Mikrofonkanal aus. Mit den HOLD TIME-Schaltern können Sie die Ausschaltverzögerung verlangern.

4.1.2 Ausschaltverzögerung einstehen

1. Um die Ausschaltverzögerung für alle Mikrofonkanäe auf bis zu 12 Sekunden zu verlangern, stellen Sie die beiden HOLD TIME-Schalter in der CONTROL MODE-Sektion an der Rückseite wie folgt ein:

Tabelle 2: Einstellbare Ausschaltverzögerungszeiten
4.1.3 Mikrofonempfindlichkeit ausgleichen
Siehe Fig. 11.

HOLD TIME 4s	HOLD TIME 8s	Resultierende Ausschaltverzögerung
OFF	OFF	Minimal, ca. 1 s
ON	OFF	4 s
OFF	ON	8 s
ON	ON	12 s

Die HOLD TIME-Schalter wirken auf alle Mikrofonkanäde des Gerätes (nicht jedoch auf Mikrofonkanäde anderer kaskaderter Geräte). Im Ducking-Modus (DUCKING MASTER-Schalter auf ON) beträgt die Ausschaltverzögerungszeit im Kanal MIC 1 INPUT immer 1 s, unabhängig von der Stellung der HOLD TIME-Schalter.

Der Automatikmodus erhögt. Ihnen, zwei oder mehrere entsprechliche Mikrofone auf gleiche Empfindlichkeit einzustellen:

1. Stellen Sie für jedem Mikrofon den Eingang wie oben beschrieben ein.
2. Schalten Sie die betreffenden Eingänge auf Automatikbetrieb, indem Sie die PERMANENT ON-Schalter auf die obere Position stellen.
3. Stellen Sie die Mikrofone in genau gleichem Abstand zum Redner auf.
4. Bitten Sie den Redner, einen anschwellenden Ton, z.B. Pfeifen, von sich zu geben.

5. Stellen Sie die GAIN-Regler so ein, dass sich alle beteiligten Eingänge gleichzeitig (bei gleichem Schallpegel) einschalten.

6. Stellen Sie die Lautstärke jeedes angeschlossenen Zuspielgerätes mit dem LEVEL-Regler des entsprechenden LINE-Eingangs ein.

7. Stellen Sie den DUCKING MASTER-Schalter in der CONTROL MODE-Sektion an der Rückseite nach unten. Wenn sich der Mikrofonkanal MIC 1 INPUT einschaltet, wird die Lautstärke aller anderen Mikrofon- und Line-Eingänge automatisch abgesenkt.
8. Stellen Sie mit dem Trimmpotentiometer DUCKING ATTENUATION den gewünschten Absenkungswert ein. Der Regelbereich beträgt 20 dB (starke Dämpfung, linker Anschlag) bis 9 dB (geringe Absenkung, rechter Anschlag).
9. Stellen Sie mit dem OUTPUT LEVEL-Regler (bei kaskadierten Anlagen am letzten Gerät) die Gesamtlautstärke des Gerätes (aller Geräte) ein.
10. Stellen Sie BASS und TREBLE auf Mittelstellung ("12 Uhr"). In dieser Position beeinflusst die Klangregelung das Ausgangssignal nicht. Zum Absenken der Höhen bzw. Tiefen drehen Sie TREBLE bzw. BASS gegen den Uhrzeigersinn, zum Anheiten im Uhrzeigersinn.

Der AS 4+3 ist mit einer automatischen Pegelabsenkung in Abhängigkeit von der Anzahl der eingeschalteten Mikrofoneingänge ausgestattet. Bei jeder Verdoppelung der Anzahl eingeschalteter Mikrofoneingänge wird die Verständung um ca. 2 dB reduziert. (Bei kaskadierten Geräten play it es keine Rolle, in welchem Gerät ein Eingang eingeschaltet ist.) Dies hat den Vorteil, daß in einem Raum auch dann die Rückkopplungsgefahr (Pfeifen) kaum ansteigt, wenn sich die Anzahl eingeschalteter Mikrofone ändert.

4.2 Line-Pegel einstellen
Siehe Fig. 3.
4.3 Vorrangschaftung/Ducking activieren Siehe Fig.8.
4.3.1. Ducking-Absenkung
einstellen
Siehe Fig. 8.
4.4 Ausgangspegel und Klangregelung
Siehe Fig. 4.
4.5 NOM-Absenkung

5 Reinigung

1. Ziehen Sie das Steckernetzteil aus der Steckdose.
2. Reinigen Sie die Oberflächen des Gerätes mit einem mit Wasser befeuchteten, aber nicht nassen Tuch.

Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol Wichtig! oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffe beschädigen konnten.

6.1 Mikrofoneingänge	Type	symmetrisch und HF gefiltert
	Impedanz	ca. 2,4 k , bei jedem Pegel
	Nennpegel	-50 bis -10 dBu, in zwei Teilbereichen einstellbar
	Geräuschpegelabstand	75 dB (20 Hz - 22 kHz, RMS)
	Max. Eingangspegel	+5 dBu
	Einschaltsschwelle	-32 bis 0 dB bezogen auf den Eingangs-Nennpegel
	Ausschaltverzögerung	1/4/8/12 s ±20%
	Gate-Dämpfung	14 bis 26 dB, einstellbar
	Kompressionsfaktor	linear bis 2:1, einstellbar
	Übertragungsbandbreite	20 Hz bis 35 kHz
	NOM-Absenkung	1 Mikrofon: 0 dB 5 Mikrofone: -7,2 dB2 Mikrofone: -2,1 dB 6 Mikrofone: -8,6 dB3 Mikrofone: -4 dB 7 Mikrofone: -9,9 dB4 Mikrofone: -5,5 dB 8 Mikrofone: -11 dB
	Phantomspeisung	24 V pro Kanal schaltbar (Ri = 2 x 1,2 k )
6.2 Line-Eingänge	Type	unsymmetrisch und HF gefiltert
	Impedanz	>35 k
	Nennpegel	-10 dBu
	Geräuschpegelabstand	75 dB (20 Hz - 22 kHz, RMS)
	Übertragungsbandbreite	20 Hz bis 45 kHz
	Max. Eingangspegel	+5 dBu
6.3 Gesamtsystem	Max. Verständigung	55 dB (Eingang bis Summenausgang)
	Ducking-Dämpfung	9 dB bis 20 dB, einstellbar
	Klirr-factor	<0,1%; bei jeder Pegelstellung
	IM-Verzerrung	<0,1%; bei jeder Pegelstellung
	Leistungsaufnahme	max. 5 W bei 12 V AC
	Gewicht	2,5 kg
	Maße	483 x 44 x 180 mm
6.4 Bestelldaten/Bestellnummer	AS 4+3	6000H1893
6.5 Ausschreibungstext	Kaskadierbares, automatisches Mischpult mit 4 Gate-gesteuerten Mikrofoneingängen und 3 Line-Eingängen. Die Mikrofoneingänge sind mit Phantomspeisung (24 V) und einem für jedem Kanal getrennt einstellbaren Kompressor/Limiter auszustatten. Das Gerät besitzt 3-polige XLR-Stecker für Mic In und Line Out sowie Cinch-Stecker für Line In- und Rec Out-Signale. Eine schaltbare Ducking-Funktion ermöglich das automatische Absenken der anderen Kanäle bei Besprechen des Mic 1-Kanals. Ein Höhen- und ein Tiefenregler, die auf die Ausgangsumme wirken, sind vorzusehen.

Page
