Marca	AKG
Modello	AS 4+3
Tipo di prodotto	Console di missaggio automatico
Dimensioni	483 x 44 x 180 mm
Peso	2,5 kg
Alimentazione	Adattatore di rete 12 V c.a., consumo max 5 W
Funzioni principali	4 ingressi micro con noise gate e compressore/limitatore, 3 ingressi linea, alimentazione phantom 24 V commutabile per canale, funzione Ducking (priorità canale 1), attenuazione NOM automatica, montaggio in cascata fino a 10 unità (40 ingressi micro)
Manutenzione e pulizia	Scollegare l'adattatore di rete prima della pulizia. Utilizzare un panno leggermente umido. Non utilizzare prodotti abrasivi, alcol o solventi.
Sicurezza	Non utilizzare in ambienti umidi. Non aprire l'apparecchio. Verificare che la tensione dell'adattatore corrisponda a quella della rete. Scollegare in caso di lunga inutilizzazione.
Ricambi e riparabilità	Riparazione e manutenzione riservate al personale tecnico autorizzato. Adattatore di rete fornito. Cavo di collegamento IC AS8 opzionale.
Informazioni generali	Riferimento: 6000H1893. Banda passante micro: 20 Hz - 35 kHz. Rapporto segnale/rumore: 75 dB.

Domande frequenti - AS 4+3 AKG

Come regolare la soglia di attivazione (THRESHOLD) degli ingressi micro?

Ruotare il potenziometro THRESHOLD sul pannello frontale. In posizione sinistra, la soglia è a -32 dB (molto sensibile). In posizione destra, supera 0 dB (praticamente non attivabile). Regolarlo in modo che il microfono si attivi quando si parla, ma senza che i rumori ambientali provochino l'apertura.

Come regolare il tempo di mantenimento (HOLD TIME)?

I commutatori HOLD TIME 4s e 8s sul retro permettono di scegliere 1 s, 4 s, 8 s o 12 s. In modalità Ducking, il tempo del canale MIC 1 è sempre impostato a 1 s.

Come attivare la funzione Ducking (priorità)?

Abbassare l'interruttore DUCKING MASTER nella sezione CONTROL MODE. Quando il canale MIC 1 è attivo, attenua automaticamente gli altri ingressi in base all'impostazione DUCKING ATTENUATION.

Come regolare l'attenuazione Ducking?

Utilizzare il potenziometro DUCKING ATTENUATION nella sezione CONTROL MODE. La gamma va da 20 dB (forte attenuazione, posizione sinistra) a 9 dB (debole attenuazione, posizione destra).

Come regolare la compressione su un ingresso micro?

Ruotare il potenziometro COMP/LEVEL sul pannello frontale. In posizione sinistra, nessuna compressione. In posizione destra, rapporto 2:1 (un aumento di 2 dB in ingresso dà 1 dB in uscita). Ideale per utenti principianti.

Come collegare in cascata più AS 4+3?

Collegare il connettore EXPANSION OUT del primo apparecchio al connettore EXPANSION IN del successivo utilizzando il cavo IC AS8 (opzionale). Fino a 10 unità. Le impostazioni di uscita (MASTER OUTPUT) sono attive solo sull'ultimo apparecchio.

Come utilizzare l'alimentazione phantom 24 V?

Per un microfono elettrostatico, abbassare l'interruttore PHANTOM PWR corrispondente al canale. Attenzione: non attivare per microfoni dinamici o ricevitori HF per evitare danni.

Come regolare il livello di uscita e la tonalità?

Utilizzare il pulsante OUTPUT LEVEL sul pannello frontale per il volume generale. I pulsanti BASS e TREBLE consentono una correzione di +/-10 dB a 100 Hz e 10 kHz. Queste impostazioni non influenzano l'uscita REC OUT.

Cosa fa l'attenuazione NOM?

L'attenuazione NOM riduce automaticamente il livello di uscita di circa 2 dB ogni volta che il numero di microfoni aperti raddoppia. Ciò mantiene un livello stabile e riduce il rischio di feedback in conferenza.

Come pulire l'apparecchio?

Scollegare l'adattatore di rete. Utilizzare un panno leggermente umido. Non utilizzare mai prodotti abrasivi, alcol o solventi che potrebbero danneggiare l'involucro e le parti in plastica.

MANUALE UTENTE AS 4+3 AKG

Istruzioni per l'uso. .p. 23

Prima diutilizzare l'apparecchio,leggere il manuale

1 Sicurezza ed ambiente. 23

1.1 Sicurezza 23
1.2 Ambiente 24

2 Descrizione 24

2.1 Introduzione 24
2.2 In dotazione. 24

2.3 Accessori opzionali 24
2.4 Pannello frontale. 24

2.4.1 Ingressi microfonici MIC 1 - MIC 4. 24
2.4.2 Inassi Line LINE 1 - LINE 3 25
2.4.3 Sezione uscita MASTER OUTPUT CONTROL 25
2.4.4 Interruttore di rete 25

2.5 Pannello posterior. 25

2.5.1 Collegamenti d'esponsione EXPANSION 25
2.5.2 Sezione CONTROL MODE 25

Interruttori CONTROL MODE 25

Regolatori CONTROL MODE 26

2.5.3 Uscite 26
2.5.4 Ingressi Line 26
2.5.5 Ingressi microfonici 26
2.5.6 Presa d'alimentazione 26
2.5.7 Schema di collegamento a blocco 26

3 Collegamenti 26

3.1 Collegamenti audio. 26
3.2 Collegamento a Cascata di più AS 4+3. 27
3.3 Collegamento alla rete 27

4 Istruzioni per l'uso. 27

4.1 Come regolare il livello microfonico 27

4.1.1 Esercizio automatico 27
4.1.2 Come attivare il ritardo della disattivazione 27
4.1.3 Come compensare la sensibilità microfonnaica 28

4.2 Come regolare il livello Line 28

4.3 Come attivare la funzione di precedenza/Ducking. 28
4.3.1 Come regolare l'attenuazione Ducking. 28
4.4 Livello d'uscita e regolazione suono 28
4.5 Attenuazione NOM. 28

5Pulizia 28
6 Dati tecnici 29

6.1 Ingressi microfonici 29
6.2 Ingressi Line. 29
6.3Sistema complessivo 29
6.4 Dati per l'ordine/Numero d'ordine 29
6.5 Testo d'appalto. 29

1 Sicurezza ed ambiente

1. Non versate liquidi sull'apparecchio e non fate cadere oggetti nell'apparecchio atraverso le fessure di ventilazione.
2. L'apparecchio delve venir impiegato solo in vani asciutti.
3. L'apparecchio deve venir aperto, mantenuto e riparato solo da personale specializzato autorizzato. All'interno della scatola non vi sono componenti che possano essere mantenuti, riparati o sostituiti da non professionnels.
4. Prima di mettere in esercizio l'apparecchio controllate se la tensione d'esercizio indica sull'alimentatore a spina in dotazione corrisponde alla tensione di rete del luogo d'impio.
5. Fate funzionare l'apparecchio esclusivamente con l'alimentatore a corrente alternata in dotazione, con una tensione d'uscita di 12 V c.a. Altri tipi di corrente e di tensione possono danneggiare seriamente l'apparecchio!
6. Interrompte subito il funzionamento dell'impiano quando un corpo solido o liquidi entrano nell'apparecchio. Sfilate in quello caso subito l'alimentatore a spina alla presa e fate controllare l'apparecchio dal nostro reparto service clienti.
7. Quando non usate l'apparecchio per più tempo, sfilate l'alimentatore a spina alla presa. Tenete presente che quando l'alimentatore a spina è inserito nella presa l'apparecchio –anche quando è spento - non è Completely staccato alla rete.
8. Non posizione l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscaldamento o amplificatori ecc., e non esponetelo direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.
9. Per evitare disturbi, posate tutte le linee, specialmente delle degli ingressi microfonici,分开are delle linee a corrente forte e linee di rete. In caso di posa in pozzi o canali per cavi fate attenuationa posare le linee di trasmissione in un canale separato.
10. Pulite l'apparecchio solo con un panno umido, ma non bagnato. Dovete assolutamente sfilare prima l'alimentatore a spina dalla presa! Non usate in nessun caso detergenti acidi o abrasivi o detergenti

1.1 Sicurezza

1.2 Ambiente

contententi alcool o solventi perché potrebbero danneggiare la vernice e i componenti in materia sin-tetica.

1. L'alimentatore a spina assorbe una piccola quantità di correnteanche quando l'apparecchio è spento. Per risparmiare energia sfilate quando l'alimentatore a spina alla presa se non lo usate per più tempo.
2. Se rottamate l'apparecchio, togliete le batterie risp. gli accumulatori, Separate scatola, elettronica e cavi e smaltite tutti i componenti conformmente alle norme di smaltimento vigenti per essi.

2 Descrizione

2.1 Introduzione

Vi ringraziamo di aver scelto un prodotto dell'AKG. Leggete per favore attendamente le istruzioni per l'uso prima di usare l'apparecchio e conservate le istruzioni per l'uso per poterle consultare in caso di necessità. Vi auguriamo BUON divertimento e molto successo!

L'AS 4 + 3 è un mixer automatico con 4 ingressi microfonici comandati da gates, tre ingressi Line, un'uscita Line simmetrica ed un'uscita asimmetrica per collegare apparecchi di registrazione.

Ogni ingresso microfonico è dotato di alimentazione phantom da 24 V, regolabile, per microfoni a condensatore, e di un apposto compressore/limiter.

La funzione Ducking regolabile ("funzione di precedenza") fa si che un segnale presente al canale MIC 1 riduce il livello di tutti gli altri ingressi di un valore regolabile a scelta.

La funzione di attenuazione NOM fa si che ad agli raddoppio del numero di microfoni aperti il livello d'uscitaViene abbassato automaticamente di rispettivamente 2 dB circa.

Speciali prese di "espansione" vi permettono di collegare fino a dieci mixer automatici AS 4+3 a complessivamente 40 ingressi microfonici.

2.1 In dotazione

1 AS 4+3

1 adattatore c.a. (alimentatore a spina)

Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al mystro rivenditore AKG.

2.3 Accessori opzionali

Cavo di collegamento IC AS8 per collegare tra di loro da due a dieci AS 4+3.

Cavo microfonico MK 9/10: cavo lungo 10m , schermato, a 2 poli, con connettore XLR e accoppia-mentation XLR

2.4 Pannello frontale

Vedi fig. 1.

2.4.1 Ingressi microfonici

MIC 1 - MIC 4

Vedi fig. 2.

THRESHOLD: Questo potenziometro di assetto regola il valore soglia a partire dal quale l'ingresso si attiva automaticamente. (Fin quando il livello microfunico non raggiunge il valore soglia, l'ingresso viene attenuato di 14 forn o 26 dB.) Il Campo di regolazione va da 0 dB forn a -32 dB, riferito al livello nominale dell'ingresso.

All'arresto sinistro del potenziometro THRESHOLD il valore soglia è di -32 dB circa. L'ingresso è molto sensibile, basta quando parlare piano nel microfono per attivare l'ingresso. Più girate il potenziometro THRESHOLD verso l'arresto destro, più insensible diventa il riconoscimento del livello e tanto più forte dovete parlare nel microfono per attivare l'ingresso. All'arresto destro del potenziometro THRESHOLD il valore soglia ammonta a più di 0 dB. In quello caso è quasi impossibile attivare il canale parlando nel microfono.

Visto che la regolazione THRESHOLD è indipendente alla regolazione LEVEL, un ingressso più attivati sono quando il regolatore LEVEL è portato al minimo. In quello caso non si sente il rispetto segnale microfunicolo, ma l'ingresso attivato viene aggiunto al numero degli ingressi attivati il che può provocare un (ulteriore) abbassamento NOM (vedianche capitolo 4.5). Se voilet e evitare esta situazione, portate il potenziometro THRESHOLD tanto a destra che l'ingresso non potrà attivarsi nella chè lo volete.

ON: Questo diodo luminoso blu lampeggia fin quando il rispetto ingresso è attivato e si spegne quando l'ingresso si disattiva.

LEVEL: Questo regolatore regola il volume all'ingresso.

COMP/LEVEL: Questo potenziometro di assetto regola il fattore di compressione. All'arresto sinistro del potenziometro COMP/LEVEL non è quasi presente compressione, l'amplificazione è indipendente dal livello d'ingresso. All'arresto destro, il segnaleiene compresso nel rapporto di 2:1 circa, il che significa che l'aumento dell'amplitudine del segnale d'ingresso di 2 dB aumenta il segnale d'uscita di solo 1 dB.

Vi raccomandiamo di usare esta funzione quando avete a che fare con relatori inesperti perché conessa potete mantenere quasi costante il volumeanche quando la distanza o l'angolo di parlata varia fortemente.

Il grafico 1 rappresenta il rapporto tra il livello d'ingresso (asse X) e il livello d'uscita (asse Y). La curva superiore rappresenta lo stato alla compressione massima, la curva inferiore rappresenta il decorso lineare. Si vede beneanche la funzione Limiter che evita l'innalzamento del livello d'uscita sopra lo 0 dBu (limitatore).

LEVEL: Questo regolatore regola il volume all'ingresso.

Gli elementi di lavoro della sezione d'uscita spiegano il loro effetto sull'uscita della somma (LINE OUTPUT) e non hanno nessun infusso sul segnale presente alle prese REC OUT.

BASS: Questo regolatore permette l'attenuazione/l'innalzamento delle frequenze basse di +/-10 dB circa, a 100 Hz, con una caratteristica tipica da "shelving".

TREBLE: Questo regolatore permette l'attenuazione/l'innalzamento delle frequenze alte di +/-10 dB circa, a 10 kHz, con una caratteristica tipica da "shelving".

OUTPUT LEVEL: Questo regolatore regola il volume complessivo.

POWER: Attiva (posizione "I") e disattiva (posizione "0") tutto l'apparecchio.

Fin quando l'apparecchio è attivato, il diodo luminoso verde ON, disporto accanto all'interruttore POWER, rimane acceso.

Vedi fig. 6.

EXPANSION IN/OUT: Queste due miniprese DIN a 8 poli (noteanches come prese Hosiden o S-VHS) vi permettono di collegare tra di loro fino a 10 mixer automatici AS 4 + 3 .Per farlo,vi occorrono uno o più cavi opzionali di collegamento IC AS8.

Le funzioni CONTROL MODE possono essere regolate individualmente per anni singolo apparecchio della catena, i parametri d'uscita possono essere arrivare regolati solo sull'ultimo apparecchio.

Vedi fig. 8.

DUCKING MASTER: Interruttore DIP per attivare la funzione di precedenza.

Posizione ON: Fin quando l'ingresso microfonico MIC 1 è attivato, il livello di tutti gli altri ingressi (MIC 2-4 e LINE 1-3) su quello mixer e su tutti gli altri mixer eventualmente collegati con quello viene abbassato.

Posizione OFF: Lo stato d'esercizio dell'ingresso microfonico MIC 1 non influsce sugli altri canali.

GROUND CONNECT: Se questo interruptatore si trovava in posizione ON (all'ingiu), la scatola metallica dell'-appareccchio è collegata elettricamente alla massa interna ed ai collegamenti di schermatura di tutte le prese d'ingresso e di uscita. Vi raccomandiamo di lasciare l'interruttore GROUND CONNECT sempre in posizione ON. Se, collegando altri apparentechi eventualmente non esenti da potenziali si doves

Grafico 1: Compressione

2.4.2 Ingressi LINE 1 - LINE 3

Vedi fig. 3.

2.4.3 Sezione d'uscita

MASTER OUTPUT CONTROL

Vedi fig. 4.

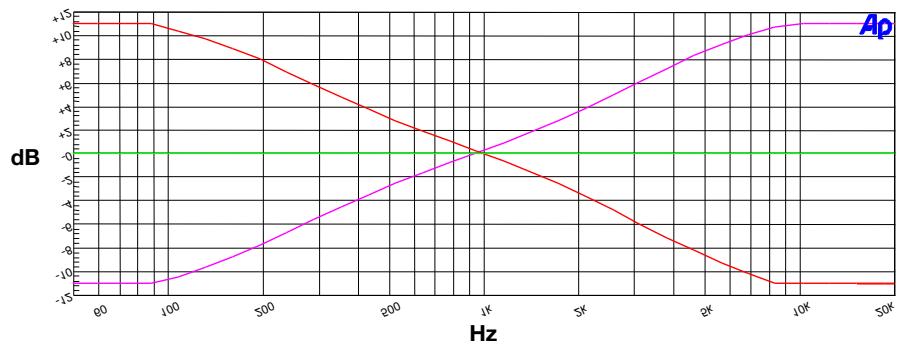

Grafico 2: Regolazione del suono

2.4.4 Interruttore di rete

Vedi fig. 5.

2.5 Pannello posteriore

2.5.1 Collegamenti

d'esponsione EXPANSION

Vedi fig. 7.

2.5.2 Sezione CONTROL MODE

Interruttori CONTROL MODE

	sero formare circuiti che causano ronzio e pertanto disturbi, potete interrompere questenti circuiti por- tando l'interruttore all'insù, in posizione OFF.
Regolatori CONTROL MODE	HOLD TIME 4s e HOLD TIME 8s: Con quosti due interruttori potete stabilire per quanto tempo (da 1 a 12 secondi) gli ingressii MIC rimangono attivati dopo che il relatore ha terminato di parlare (vedianche capitolo 4.1.2).
	DUCKING ATTENUATION: Con questo regolatore potete scegliere il valore di cui vengono attenuati gli ingressii microfonici MIC 2 - 4 e gli ingressii LINE 1 - 3 se il MIC 1 ha attivato il modo d'esercizio Ducking. Il Campo di regolazione va da 20 dB (arresto sinistro) sono a 9 dB circa (arresto destro). Potete regolare per esempio il volume della musica di sfondo di unlettore CD in modo che sienta appena nelle canale nel MIC 1.
	GATEATTENUATION: Con questo regolatore potete scegliere il valore di cui vengono attenuati tutti gli ingressii MIC 1 - 4 quando non si parla nei microfoni. Il Campo di regolazione va da 26 dB (arresto sinistro) sono a 14 dB circa (arresto destro). Potete regolare sono il volume del segnale microfonico di un canale quando quest'ultimo è disattivato, fattore importante in round di discussione perché durante gli intervalli in cui non si parla si sente sempre più oreci rumore di fondo.
2.5.3 Uscite Vedi fig. 9.	LINE OUTPUT: A QUESTA presa è a disposizione il segnale d'uscita elettronically simmetrizzato della somma di tutti i canali di ingressso. Potete regolare il livello d'uscita con il regolatore OUTPUT LEVEL disporto sul pannello frontale. Il livello nominale è di 0 dBu circa.
	REC OUT: AQUESTE due prese RCA potete Collegare, per le riprese sonore, un registraratore a cassetta o appearechi similii. Le prese REC OUT hanno il segnale d'uscita della somma di tutti i canali di ingressso. I regolatori MASTER OUTPUT CONTROL (regolatori del suono e del volume) non influscono il segnale alle prese REC OUT. Il livello d'uscita è di 0 dBu circa.
2.5.4 Ingressi Line Vedi fig. 10.	LINE IN 1 - 3: Aqueste 3 x 2 prese RCA potete Collegare apparecchi audio esterni, comelettore CD, tener, registraratore a cassetta ecc. I segnali stereo vengono automaticamente sommati in un segnale mono. Il livello d'ingesso nominale è di -10 dBu.
2.5.5 Ingressi microfonici Vedi fig. 11.	MIC 1 INPUT - MIC 4 INPUT: Prese XLR simmetriche per collegare microfoni a bassa impedenza siano dinamici o a condensatore.
	PHANTOM PWR: Questo regolatore DIP attiva (posizione inferiore) e disattiva (posizione superiore) la tensione di alimentazione phantom per il rispetto canale.
	+20 dB: Questo regolatore DIP alla, nella posizione inferiore, la sensibilità d'ingresso di 20 dB (il segnale diventa più forte). Nella posizione superiore dell'interruttore la sensibilità d'ingresso rimane invariata (vedianche tabella 1 nel capitolo 4.1).
	PERMANENT ON: Regolatore per scegliere tra esercizio automatico e manuale. Posizione superiore - automatica: L'ingresso si attiva automaticamente quando all'ingresso arrivava un segnale (p.e. quando qualcuno parla). Se all'ingresso non è presente nessun segnale, l'ingresso,erno un certo ritardo regolabile con i regolatori HOLD TIME, si disattiva automaticamente.
Avvertenza:	I noise gate non diattivano completamete l'ingresso, ma I'attenuano solo di 14 - 26 dB. Se non vole- te che un segnale di un ingresso arriviti all'uscita, girate il rispetto regulatorile LEVEL disporto sul pan-ello frontale sono all'arresto sinistro.
	Posizione inferiore - manuale: L'ingresso è permanentemente attivato, indipendentemente dal segnale d'ingresso.
	GAIN: Con questo potenziometro di assetto potete effettuire la regolazione fine della sensibilità d'ingresso (vedianche tabella 1 nel capitolo 4.1).
2.5.6 Presa di alimentazione Vedi fig. 12.	AC INPUT: Presa di collegamento per l'alimentatore a spina in dotazione.
Important!	Fate funzionare l'appareccchio solo con l'alimentatore a spina in dotazione (12 V corrente alter- nata). L'esercizio con altri alimentatori o con tensione continua più danneggiare l'appareccchio.
2.5.7 Schema di collegamento a blocco	Vedi fig. 13.

3 Collegamenti

3.1 Collegamenti audio

Collegate l'apparecchio alla rete solo quando avete effettuato tutti i collegamenti audio.

Un esempio di cablaggio è rappresentato nella fig. 14.

1. Collegate i vostri microfoni alle prese MIC INPUT 1 - 4. Leggete al riguardo l'istruzione per l'uso dei vostri microfoni.

Avverenza:

Collegate il microfono che dovrà comandare la funzione Ducking a MIC 1 INPUT.

1. L'alimentazione phantom va collegataagli ingressi a cui è collegato un microfono a condensatore. Portate a tale scopo l'interruttore PHANTOM PWR nella posizione inferiore.

Se usate microfoni senza filo, staccate assolutamente l'alimentazione phantom dagli ingressi Importante! dove è collegato un ricevitore per evitare che questo'ultimo venga danneggiato.

1. Collegate i vostri appearecchi di riproduzione (lettore CD ecc.)agli ingressi LINE servendovi di cavi RCA.
   Potete collegare fino a dieci AS 4+3 formandone una catena ("collegamento a cascata"). In quello modo avete a disposizione al massimo 40 ingressi microfonici e 30 ingressi Line.
2. Collegate la presa EXPANSION OUT del primo apparecchio alla presa EXPANSION IN dell'apparecchio successivo servendovi del cavo opzionale IC AS8. Tutti gli interruptori CONTROL MODE influscono solo sul rispetto apparecchio, potete quando stabilire un differente tempo di ritardo della disattivazione per agli apparecchio.

Inoltre potete configurare per ognuno degli apparecchi collegati a Cascata, quindi anche per più appar-. recchi contemporaneamente, l'ingresso MIC 1 come canale master Ducking. Piu canali master Ducking non si influiscono a vicenda; agli singolo canale attenua comunique gli ingressi "normali". Il segnale di somma di tutti i canali d'ingresso di tutti gli apparecchi è a disposizione alle prese REC OUT e LINE OUTPUT dell'ultimo apparecchio, cioè quell'apparecchio alla cui presa EXPANSION OUT non è più collegato nessun altro apparecchio.

I regolatori MASTER OUTPUT CONTROL (regolatori del suono e del volume) spiegano il loro effetto solo sull'ultimo apparecchio. In tutti gli altri appearecchi precedenti, le uscite REC OUT e LINE OUTPUT nonché i regolatori MASTER OUTPUT CONTROL (regolatori del suono e del volume) non hanno alcun effetto!

3.2 Collegamento a cascata di più AS 4+3

Controllate se la tensione di rete individata sull'alimentatore in dotazione corrisponde a quella del luogo d'impiego. L'esercizio dell'alimentatore con un'altra tensione di rete potra danneggiare l'apparecchio.

1. Inserite il cavo dell'alimentatore in dotazione nella prese AC INPUT disposa sul retro dell'apparecchio.
2. Inserite l'alimentatore in una presa di rete.
3. Attivate l'apparecchio con l'interruttore POWER. Il diodo luminoso ON accanto all'interruttore POWER si accende.

3.3 Collegamento alla rete Importante!

Vedi fig. 12.

4 Istruzioni per l'uso

1. Girate il regolatore LEVEL e quello COMP/LEVEL disposti sul pannello frontale sono all'arresto sinistro, il regolatore THRESHOLD sono all'arresto destro.
2. Portate al massimo il regolatore OUTPUT LEVEL della sezione MASTER OUTPUT CONTROL sul pannello frontale e i regolatori BASS e TREBLE in posizione "ore 12" (posizione media).
3. Portate l'interruttore +20 dB in posizione "OFF" (all'insù) e girate il regolatore GAIN fino all'arresto sinistro.
4. Attivate il rispetto canale microfonico portando l'interruttore PERMANENT ON nella posizione infe- riore.
5. Aprite il più possibile il regolatore LEVEL del rispectivo canale microfonico sul pannello frontale in senso orario perché che si verificchi un feedback (cchio perché che gli altoparlanti fischino).
6. Parlate nel microfono. Se il segnale è troppo debole, potete alzare la sensibilità d'ingresso fino a -50 dBu servendovi del regolatore +20 dB e del regolatore GAIN:

4.1 Come regolare il livello microfonico

Vedi fig. 2.

Vedi fig. 4.

Vedi fig. 11.

Interruttore +20 dB	Regolatore GAIN	Risultante sensibilità d'ingresso
OFF	arresto sinistro (ore 7)	-10 dBu (molto insensible)
OFF	arresto destro (ore 5)	-30 dBu
ON	arresto sinistro (ore 7)	-30 dBu
ON	arresto destro (ore 5)	-50 dBu (massima sensibilità)

Se la distanza tra relatore e microfono cambia, cambiaanche il volume. Se volete compensare variazioni di volume di quello genere, portate il regolatore COMP/LEVEL in una posizione media o alta (compressione massima: 2:1).

1. Portate l'interrottore PERMANENT ON sul pannello posteriore nella posizione superiore.
2. Aprite il regolatore THRESHOLD sul pannello frontale fin quando il canale microfonico si attiva appena qualcuno parl na nel microfono.

Tabella 1: Come regolare la sensibilità d'ingresso

Fate attenuation di non aprire il regolatore THRESHOLD tanto cheanche rumori ambientali possano attivare il canale microfonico.

Circa 1 secondo dopo che il relatore ha finito di parlare, il canale microfonico si disattiva. Con i regolatori HOLD TIME potete prolungare il ritardo di disattivazione.

1. Per prolungare il ritardo della disattivazione per tutti i canali microfonici sono a 12 secondi, regolate i due interruttori HOLD TIME della sezione CONTROL MODE sul pannello posteriore come segue:

HOLD TIME 4s	HOLD TIME 8s	Risultante ritardo della disattivazione
OFF	OFF	minimo, 1 s ca.
ON	OFF	4 s
OFF	ON	8 s
ON	ON	12 s

Avvertenza:

4.1.1 Esercizio automatico

Vedi fig. 11.

Vedi fig. 2.

Important!

4.1.2 Come regolare il ritardo della disattivazione

Tabella 2: Tempi di ritardo della disattivazione regolabili

	Gli interrupturi HOLD TIME spiegano il loro effetto su tutti i canali microfonici dell'apparechio (non perché sui canali microfonic di altri apparecchi collegati a Cascata). Nel modo Ducking (regolatore DUCKING MASTER in posizione ON) il tempo di ritardo della disattivazione nel canale MIC 1 INPUT è sempre di 1 s, indipendenteamente nella posizione degli interrupturi HOLD TIME.
4.1.3 Come compensare la sensibilità microfonica Vedi fig. 11.	Il modo d'esercizio automatico vi permette di regolare due o più microfoni differenti sulla stessa sensibilità:1. Regolate l'ingresso per agli microfono come descritto sopra.2. Regolate i rispetti ingressi su esercizio automatico portando i regolatori PERMANENT ON in posizione superiore.3. Disponete i microfoni alla stessa distance dal relatore.4. Pregate il relatore di emettere un suono crescene, p.e. un fischio.5. Regolate i regolatori GAIN in modo tale che tutti gli ingressi interessati si attivano contemporanea-mente (allo stesso volume sonoro).
4.2 Come regolare il livello Line Vedi fig. 3.	1. Regolate il volume di agli apparecchio di riproduzione collegato con l'aiuto del regolatore LEVEL del rispettivo ingresso LINE.
4.3 Come attivare la funzione di precedenza/Ducking Vedi fig. 8.	1. Portate il regolatore DUCKING MASTER della sezione CONTROL MODE sul pannello posteriore in basso.Quando il canale microfonico MIC 1 INPUT si attiva, il volume di tutti gli altri ingressi microfonici e Line viene automaticamente abbassato.
4.3.1. Come regolare l'attenuazione Ducking Vedi fig. 8.	1. Regolate il valore di attenuazione prescelto servendovi del potenziometro di aspetto DUCKING ATTENUATION. Il Campo di regolazione va da 20 dB (forte attenuatione, arresto sinistro) fino a 9 dB (poca attenuatione, arresto destro).
4.4 Livello d'uscita e regola-zione del suono Vedi fig. 4.	1. Regolate il volume complessivo dell'apparechio (di tutti gli apparecchi) servendovi del regolatore OUTPUT LEVEL (in caso di apparecchi collegati a Cascata sull'ultimo apparecchio).2. Portate i regolatori BASS e TREBLE in posizione media ("ore 12"). In questa posizione la regolazione del suono non influisce sul segnale d'uscita.Per attenuare gli alto o i bassi, girate il regolatore TREBLE o BASS in senso antiorario, per augmentarli in senso orario.
4.5 Attenuazione NOM	L'AS 4+3 è dotato di una riduzione del livello automatica, in dipendenza dal numero degli ingressi micro-fonici attivati. Ad agli raddoppio del numero di ingressi microfonici attivati, l'amplificazione viene ridotta di 2 dB circa. Nel caso di apparecchi collegati a Cascata non importa in quale apparecchio l'ingresso sia attivato. Questo ha il vantageglio che in una sala il pericolo di feedback (fischio) non aumenta quasi quan-do il numero dei microfoni attivati cambia.

5 Pulizia

1. Sfilate l'alimentatore a spina alla presa.
2. Pulite la superficie dell'apparecchio con un panno inumidito di acqua, ma non bagnato.

Important!

Non usate in nessun caso detergenti acidi o abrasivi o detergenti contententi alcohol o solventi perché potrebbero danneggiare la vernice e i componenti in materia sintetica.

Tipo	simmetrico, conhetto RF
Impedenza	2,4 k circa, ad agli livello
Livello nominale	da -50 a -10 dBu, regolabile in due gamme parziali
Rapporto segnale/rumore	75 dB (20 Hz - 22 kHz, RMS)
Livello massimo d'ingresso	+5 dBu
Soglia di attivazione	da -32 a 0 dB riferita al livello d'ingresso nominale
Ritardo della disattivazione	1/4/8/12 s ±20%
Attenuazione dei noise gate	da 14 a 26 dB, regolabile
Fattore di compressione	lineare, fino a 2:1, regolabile
Gamma di trasmissione audio	da 20Hz a 35kHz
Attenuazione NOM	1 microfono: 0 dB 5 microfoni: -7,2 dB2 microfoni: -2,1 dB6 microfoni: -8,6 dB3 microfoni: -4 dB7 microfoni: -9,9 dB4 microfoni: -5,5 dB8 microfoni: -11 dB
Alimentazione phantom	24 V per canale, regolabile (Ri = 2 x 1,2 k )
Tipo	asimmetrico, conhetto RF
Impedenza	>35 k
Livello nominale	-10 dBu
Rapporto segnale/rumore	75 dB (20 Hz - 22 kHz, RMS)
Gamma di trasmissione audio	da 20 Hz a 45 kHz
Livello massimo d'ingresso	+5 dBu
Amplificazione massima	55 dB (ingreso fino all'uscita di somma)
Attenuazione Ducking	da 9 dB a 20 dB, regolabile
Fattore di distorsione	<0,1%; in agli posizione del livello
Distorsione IM	<0,1%; inelli posizione del livello
Assorbimento	mass. 5 W, a 12 V c.a.
Peso	2,5 kg
Dimensioni	483 x 44 x 180 mm
AS 4 + 3	6000H1893

Mixer automatico, collegabile a Cascata, con 4 ingressii microfonici comandati da noise gate e 3 ingressi Line. Gli ingressii microfonici devono essere dotati di alimentazione phantom (24 V) e di un compressore/limiter, regolabile separamente per agli canale. L'apparechio è dotato di connettori XLR a tre poli per Mic In e Line Out nonché di connettori RCA per segnali Line In e Rec Out. La funzione Ducking regolabile permette l'attenuazione automatica degli altri canali quando si parla nel canale Mic 1. Dovranno essere previsti un regolatore degli alto e uno dei bassi che spiegano il loro effetto sulla somma d'uscita.

6.1 Ingressi microfonici
6.2 Ingressi Line
6.3 Sistema complessivo
6.4 Dati per l'ordine/Numero d'ordine
6.5 Testo d'appalto

Pagina
