Type de socket	Socket 754
Format	ATX standard
Chipset	Non précisé
Support processeur	Processeurs compatibles Socket 754
Mémoire RAM	DDR SDRAM, capacité et fréquence non précisées
Slots mémoire	Non précisé
Connecteurs d'extension	Non précisé
Ports USB	Non précisé
Connecteurs SATA/IDE	Non précisé
Audio intégré	Non précisé
Réseau intégré	Non précisé
Alimentation	Connecteur ATX 20/24 broches
BIOS	Non précisé
Fonctions supplémentaires	Non précisé

FOIRE AUX QUESTIONS - KV8-MAX3 ABIT

Comment installer le BIOS sur la carte mère ABIT KV8-MAX3 ?

Téléchargez la dernière version du BIOS depuis le site d'ABIT, extrayez le fichier et copiez-le sur une clé USB. Redémarrez votre ordinateur et accédez au menu du BIOS en appuyant sur 'DEL'. Utilisez l'option 'Q-Flash' pour mettre à jour le BIOS depuis la clé USB.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez que tous les câbles sont correctement connectés, en particulier l'alimentation et les câbles du boîtier. Assurez-vous que la RAM est bien en place. Si le problème persiste, essayez de démarrer avec un minimum de composants (1 barrette de RAM, pas de périphériques externes).

Comment régler la mémoire RAM sur la ABIT KV8-MAX3 ?

Accédez au BIOS en appuyant sur 'DEL' au démarrage. Allez dans l'onglet 'M.I.B. III' et ajustez les paramètres de la mémoire RAM selon les spécifications de votre module. Vous pouvez aussi activer le 'Memory Timing' pour un réglage plus précis.

Quels sont les ports SATA disponibles sur la carte mère ?

La ABIT KV8-MAX3 dispose de 4 ports SATA 150. Assurez-vous de brancher vos disques SATA sur ces ports pour bénéficier de la vitesse de transfert.

Comment résoudre un problème de surchauffe ?

Vérifiez que le ventilateur du processeur fonctionne correctement et que le dissipateur est bien installé. Nettoyez les évents et les filtres de poussière et envisagez d'appliquer de la pâte thermique de qualité entre le processeur et le dissipateur.

La carte mère ne reconnaît pas mon disque dur, que faire ?

Vérifiez les connexions du disque dur et assurez-vous qu'il est alimenté. Accédez au BIOS pour vérifier si le disque dur est détecté. Si ce n'est pas le cas, essayez de le connecter à un autre port SATA.

Comment activer l'overclocking sur la ABIT KV8-MAX3 ?

Accédez au BIOS et rendez-vous dans l'onglet 'M.I.B. III'. Vous pouvez ajuster les paramètres du FSB, la tension du processeur et d'autres réglages pour l'overclocking. Faites attention aux températures et testez la stabilité de votre système après chaque ajustement.

Comment réinitialiser le BIOS de la carte mère ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, débranchez-le, puis retirez la pile du CMOS pendant environ 5 minutes. Remettez la pile en place, rebranchez l'alimentation et redémarrez votre ordinateur.

Quels systèmes d'exploitation sont compatibles avec la ABIT KV8-MAX3 ?

La ABIT KV8-MAX3 est compatible avec Windows XP, Windows Vista, et certaines distributions Linux. Assurez-vous de vérifier la disponibilité des pilotes pour le système d'exploitation choisi.

MODE D'EMPLOI KV8-MAX3 ABIT

Pour des informations relatives à cette carte mère plus détaillées, veuillez vous référer à notre version complète du manuel utilisateur. Ce guide d'installation rapide est créé pour les assembleurs système expérimentés. S'il s'agit de votre premier essai pour installer un ordinateur, nous vous suggérons de lire d'abord le manuel en version complète ou de demander l'aide d'un technicien pour vous aider à configurer le système ordinateur. (Un manuel de l'utilitaire complet est disponible en naviguant dans le CD des pilotes et utilisateurs fournis avec la carte mère.)

Installer le processeur

Cette carte mère dispose d'un support Socket 754 ZIF (Zero Insertion Force) permettant d'installer les processeurs AMD sur Socket 754. Le processeur que vous avez acheté doit comprendre un kit dissipateur thermique, un ventilateur de refroidissement, un cadre de support et une plaque arrière. Dans le cas contraire, veuillez vous procurer des éléments spécialement conçus pour le Socket 754.

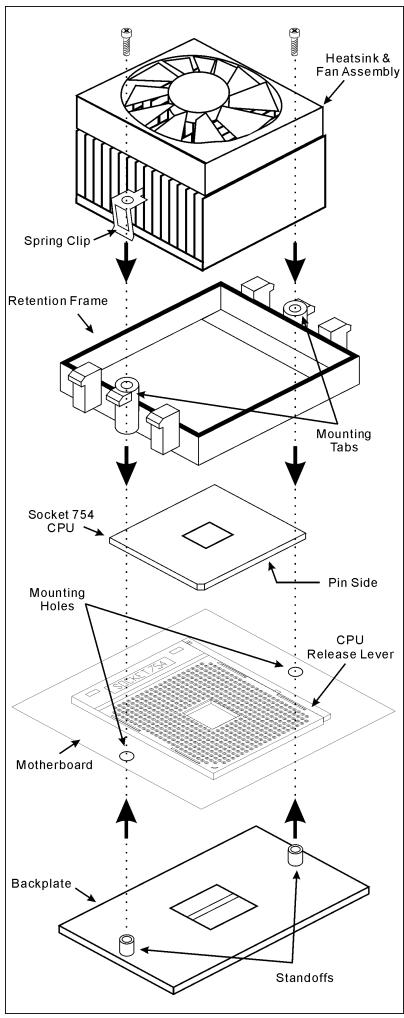

Veuillez vous référer à la figure illustrée ci-contre pour installer le processeur et le dissipateur thermique. (Démonstration donnée à titre indicatif uniquement. L'assemblage de votre dissipateur thermique et de votre ventilateur peut ne pas être tout à fait identique à celui-ci.)

1. Repérez le support Socket 754 situé sur cette carte mère. Tirez le levier de maintien du processeur vers l'extérieur pour le libérer puis soulevez-le complètement vers le haut.
2. Installez le processeur avec ses broches faisant face au support pour processeur. Ne forcez pas en insérant le processeur; il ne peut s'insérer que dans une seule direction. Rabattez le levier de maintien du processeur.
3. Alignez les entretoises situées sur la plaque arrière avec les trous de montage se trouvant sur la carte mère. Mettez la plaque arrière en place sur la carte mère.
4. Mettez le cadre de support sur la carte mère et alignez-le avec les entretoises de la plaque arrière.
5. Installez le dissipateur thermique sur le dessus du processeur et assurez-vous qu'il s'insère correctement sur le cadre de support.
6. Accrochez les deux côtes de la bride de fixation sur les orifices de fixation du cadre de support. Serrez les vis jusqu'à ce que les deux côtes de la bride de fixation soient complètement bloqués.
7. Connectez le connecteur ventilateur de l'assemblage Dissipateur Thermique et Ventilateur au connecteur ventilateur pour processeur situé sur la carte mère.

Attention: N'oubliez pas de programmer la fréquence de bus correcte et le multiple pour votre processeur.

Installer la carte mère dans le châssis

Une fois que vous aurez installé le processeur sur la carte mère, vous pourrez commencer à fixer la carte mère sur le châssis. Tout d'abord, vous avez besoin de fixer la carte mère sur le châssis. La plupart des châssis d'ordinateur possèdent une base sur laquelle il y a différents trous de montage permettant à la carte mère d’être fixée fermement, et en même temps d’éviter les court-circuits. Utilisez les talons ou les entretoises fixés sur le châssis pour fixer la carte mère.

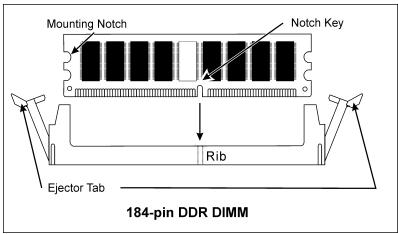

Installer des modules RAM

1. Localisez le socle DIMM sur la carte.
2. Maintenez les deux bords du module DIMM avec précaution, en évitant de toucher ses connecteurs.
3. Alignez la touche du cran avec la ligne sur le socle.
4. Pressez fermement le module dans les socles jusqu'à ce que les languettes d’éjection sur les deux côtés du socle aillent automatiquement dans le cran de montage. Ne forcez pas à l’excès sur le module DIMM car celui-ci ne peut aller que selon une seule orientation.
5. Pour enlever des modules DIMM, pressez simultanément les deux languettes d'éjection sur le socle, puis sortez le module DIMM.

Attention: L'électricité statique risque d'endommager les composants électroniques de l'ordinateur ou des cartes optionnelles. Avant de commencer ces procédures, assurez-vous de bien décharger toute l'électricité statique en touchant rapidement un objet métallique relié au sol.

Connecteurs, socles de connexion, interrupteurs et adaptateurs

À l'intérieur du boîtier de n'importe quel ordinateur il y a plusieurs câbles et prises qui doivent être connectés. Ces câbles et prises sont habituellement connectés les uns après les autres aux connecteurs situés sur la carte mère. Vous avez besoin de faire attention au sens de connexion des câbles et, s'il y a lieu, remarquez la position de la première broche du connecteur. Vous installerez certains adaptateurs pour des besoins spéciaux, tels adaptateurs SCSI, adaptateurs AGP, etc. Lorsque vous les installez dans les emplacements situés sur la carte mère, veuillez les fixer sur le panneau arrière du châssis à l'aide des vis.

Pour les informations détaillées, veuillez vous référer au manuel utilisateur en version complète.

Brancher les connecteurs d'alimentation dans les connecteurs ATX12V

Souvenez-vous que vous necezzz pousser le connecteur de toute alimentation fermement dans le connecteur ATX12V pour assurer une belle connexion.

Configuration du BIOS

Une fois le matériel installé complètement, démarrez l'ordinateur et allez sur l'item dans le BIOS pour configurer les paramètres du processeur. Pour les informations détaillées, veuillez vous reférer à la version complète du manuel utilisateur.
