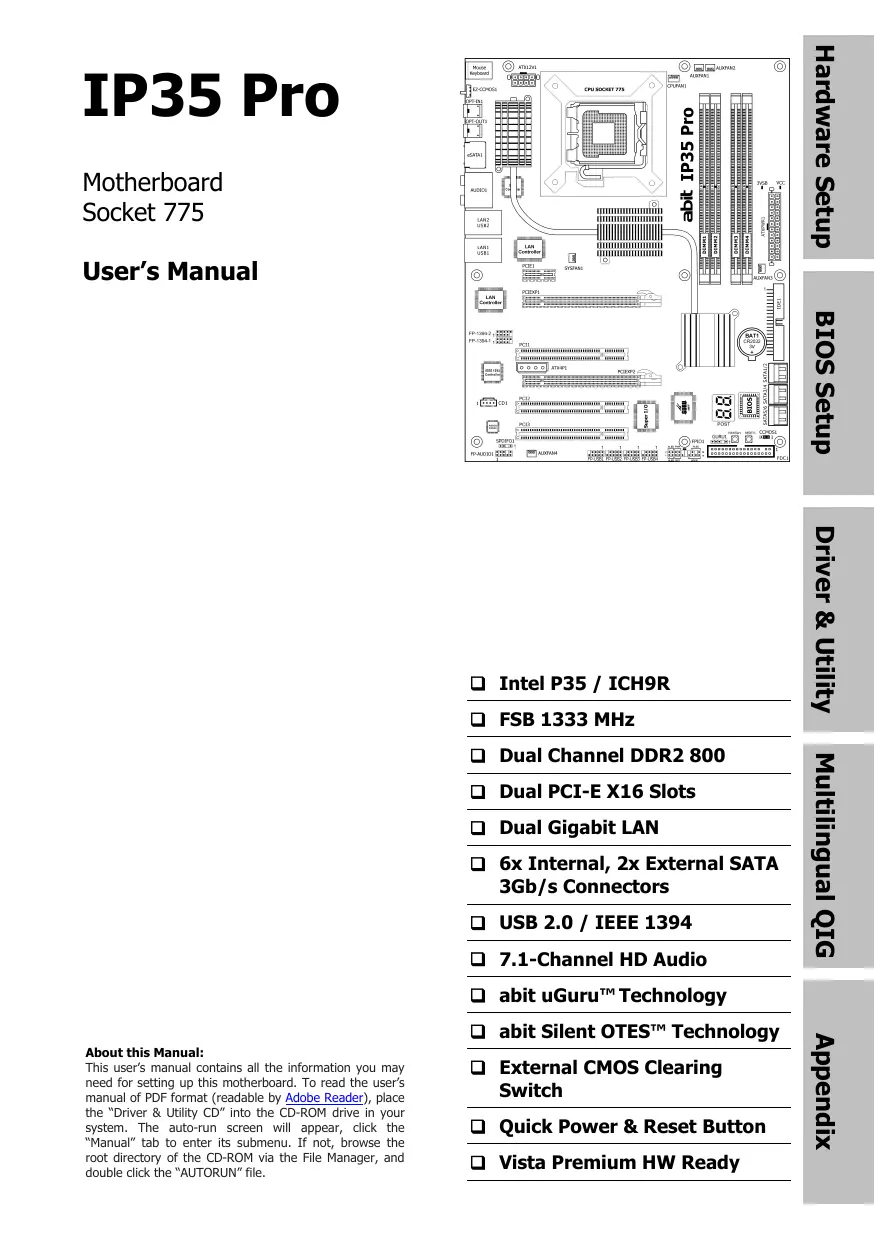

IP35 PRO - Carte mère ABIT - Notice d'utilisation et mode d'emploi gratuit

Chipset	Intel P35 / ICH9R
Fréquence du bus frontal (FSB)	1333 MHz
Type de mémoire	DDR2 800 Dual Channel
Nombre de slots PCI Express x16	2
Réseau	Double Gigabit LAN
Connecteurs SATA	6 internes, 2 externes SATA 3 Gb/s
Ports USB	USB 2.0 / IEEE 1394
Audio	7.1 canaux HD Audio
Technologie de gestion	abit uGuru™ Technology
Technologie de refroidissement	abit Silent OTES™ Technology
Effacement CMOS	Interrupteur externe
Boutons	Alimentation rapide & Reset
Compatibilité système	Vista Premium HW Ready
Socket CPU	Socket 775
Format	Non précisé
Nombre de ports LAN	2

FOIRE AUX QUESTIONS - IP35 PRO ABIT

Comment réinitialiser le BIOS de la carte mère ABIT IP35 PRO ?

Pour réinitialiser le BIOS, éteignez l'ordinateur, débranchez-le de l'alimentation, puis retirez la pile CMOS pendant environ 5 minutes. Remettez la pile en place, rebranchez l'alimentation et démarrez l'ordinateur.

Que faire si l'ordinateur ne démarre pas après l'installation de la carte mère ABIT IP35 PRO ?

Vérifiez que tous les câbles sont correctement connectés, en particulier l'alimentation et les câbles SATA. Assurez-vous également que la RAM est bien installée et compatible avec la carte mère.

Comment mettre à jour le BIOS de la carte mère ABIT IP35 PRO ?

Téléchargez la dernière version du BIOS depuis le site officiel d'ABIT. Ensuite, copiez le fichier sur une clé USB, démarrez l'ordinateur et accédez au BIOS. Utilisez l'option de mise à jour du BIOS pour sélectionner le fichier sur la clé USB.

Les ports USB de ma carte mère ABIT IP35 PRO ne fonctionnent pas, que faire ?

Vérifiez si les pilotes USB sont correctement installés dans le système d'exploitation. Vous pouvez également essayer de désactiver puis réactiver les ports USB dans le BIOS.

Comment résoudre des problèmes de surchauffe avec la carte mère ABIT IP35 PRO ?

Assurez-vous que le ventilateur du processeur fonctionne correctement et que les dissipateurs de chaleur sont bien installés. Vérifiez également que le boîtier a une circulation d'air adéquate.

Que faire si l'ordinateur affiche un écran bleu après l'installation de la carte mère ABIT IP35 PRO ?

Cela peut être causé par des conflits de pilotes ou des composants incompatibles. Essayez de démarrer en mode sans échec et de désinstaller les derniers pilotes installés ou de vérifier la compatibilité des composants.

Comment vérifier si la carte mère ABIT IP35 PRO est défectueuse ?

Vous pouvez effectuer un test en retirant tous les composants non essentiels (RAM, carte graphique, etc.) et en essayant de démarrer l'ordinateur avec la carte mère seule. Si cela ne fonctionne pas, il se peut que la carte mère soit défectueuse.

Y a-t-il des limitations de capacité de mémoire sur la carte mère ABIT IP35 PRO ?

La carte mère ABIT IP35 PRO prend en charge jusqu'à 8 Go de RAM DDR2. Assurez-vous d'utiliser des modules de RAM compatibles.

Comment installer des pilotes pour la carte mère ABIT IP35 PRO ?

Les pilotes peuvent être téléchargés depuis le site officiel d'ABIT. Téléchargez et installez les pilotes nécessaires pour les composants intégrés comme le chipset, le son et le réseau.

Quelle est la garantie pour la carte mère ABIT IP35 PRO ?

La garantie standard pour la carte mère ABIT IP35 PRO est généralement de 2 à 3 ans, mais cela peut varier en fonction du revendeur. Vérifiez les conditions de garantie auprès de votre fournisseur.

MODE D'EMPLOI IP35 PRO ABIT

Ce "Guide d'Installation rapide" contient des informations de base dont vous pourrez avoir besoin lors de l'installation de votre carte mère abit. Pour des opérations plus avancées, vous devez vous reporter à la version complète.

Précautions d'installation du matériel

• Toujours il vous faut arrêter l'alimentation électrique et déconnecter le câble électrique de la prise Courant Alternatif avant d'installer la carte ou de changer des paramètres de configuration.
• Mettez-vous à la terre proprement en portant une bande de poignet de sécurité contre les décharges électrostatiques et cela avant d'enlever la carte de son emballage anti-statique.
• Tenez la carte sur les bords. Évitez de toucher les composants qui se trouvent dessus.
• Evitez de toucher les contacts des barrettes et les puces des circuits intégrés (IC).
• Placez la carte sur une surface antistatique mise à la terre ou sur l'emballage antistatique dans lequel se trouvait la carte.

Installation de la carte dans le boîtier

Le boîtier de l'ordinateur pour cette carte mère devrait:

• Accommoder le facteur de forme de cette carte mère.
• Supporter tout le câblage des connecteurs sur la carte mère aux indicateurs et interrupteurs sur le boîtier.
• Être capable de fournir suffisamment de puissance et d'espace pour tous les lecteurs que vous pouvez installer.
• Son modèle E/S dans le panneau arrière doit s'apparer avec les ports E/S et les slots d'extension sur la carte mère.

Pour installer la carte mère dans le boîtier, vous devez:

• Face le côté des ports E/S vers la partie arrêtée du boîtier. Localise les trous des vis à la fois sur la carte mère et sur la base du boîtier.
• Placez tous les boulons ou entretoises nécessaires à la base du boîtier et serrez-les.
• Alignez tous les trous des vis de la carte mère avec ces boulons ou entretouises sur le boiler.
• Serrez toutes les vis.

Afin de prévenir tout court-circuit du circuit PCB, veillez s'il vous plaît ENLEVER les goujons métalliques ou les entreprises s'ils sont déjà installés sur la base du boîtier et n'ont pas de trous de montage sur cette carte mère avec qui s'aligner.

Le cavalier d'effacement de la CMOS

Ce cavalier est utilisé pour effacer la mémoire CMOS afin de paramétrer les contenus du BIOS. Vous pourrez avoir besoin d'effacer la mémoire CMOS si les paramètres du BIOS sont incorrects et empêchant votre carte mère de bien fonctionner.

Pour effacer la mémoire CMOS, déconnectez tous les câbles d'alimentation de la carte mère, installez la fiche du cavalier sur le réglage "Effacer CMOS" pendant quelques secondes, et puis installez la fiche à son réglage "Normal". Réconnectez l'alimentation électrique et redémarrez, le contenu BIOS sera paramétré à nouveau à sa configuration d'usine.

Connecteurs sur le panneau avant: [FPIO1]

• [HLED]: Connecte au cable en nappe de la DEL du lecteur du disque dur (HDD).
• [RST]: Connecte au câble en nappe de l'interrupteur de réinitialisation.
• [SPKR]: Connectez au câble du Haut-parleur du système. [SLED]: Connectez au câble de la DEL de veille.
• [PWR]: Connecte au cable de l'interrupteur de l'alimentation électrique.
• [PLED]: Connecte au câble de la DEL d'alimentation.

Montage de l'assemblage unité centrale de traitement (CPU) & dissipateur thermique

Parce que l'on peut désirer beaucoup de types de CPU et de dissipateurs d’énergie, chacun à des façons différentes de montage, veuillez suivre exactement les instructions de montage que vous pouvez tracer dans l’ensemble que vous venez d’acheter. Le CPU est une unité électronique délicate qui produit des montants énormes de chaleur en fonctionnement. Veuillez donc faire très attention durant l’assemblage.

Après avoir fini d'assembler le dissipateur d'énergie sur le processeur, connectez l'alimentation du ventilateur de refroidissement du CPU au connecteur [CPUFAN1] sur la carte mère.

Installation des barrettes de mémoire

• Poussez vers le bas les pattes d’éjection de chaque côté du connecteur d’extension.
• Alignez la barrette mémoire sur le connecteur d'extension. Ce dernier a un ergot qui doit s'aligner avec l'encoche de la barrette mémoire de façon qu'elle puisse s'emboîter dans un seul sens.
• Installez la barrette mémoire dans le connecteur d'extension en appuyant dessus fermement. Les pattes d'éjection du connecteur se lèvent vers le haut automatiquement et verrouillent les extrémités de la barrette mémoire. Pour enlever la barrette mémoire, poussez simultanément vers le bas les pattes d'éjection de chaque extrémité du connecteur et puis retirez la barrette mémoire.

Connections du panneau arrière

• Mouse: Connecte à la souris PS/2.
• Keyboard: Connecte au clavier PS/2. LPT1: Connecte à l'imprimante ou autres dispositifs qui supportent le protocole de communication parallèle.
• COM1: Connecte au modem externe, à la souris ou autres dispositifs qui supportent le protocole de communication série.
• OPT-IN1: Ce connecteur fournit une connexion S/PIDF en entrée à travers une fibre optique aux apparèts multimédia numériques.
• OPT-OUT1: Ce connecteur fournit une connexion S/PDIF en sortie à travers une fibre optique aux appareils multimédia numériques.
• AUDIO1: Connecte la 7.1 canaux audio.
• IEEE 1394: Connecte aux unités du protocole IEEE 1394. LAN1: Connecte au réseau local d'ordinateurs.
• USB1/USB2: Connecte aux unités du protocole USB.
