IP35 PRO - 主板 ABIT - 免费用户手册

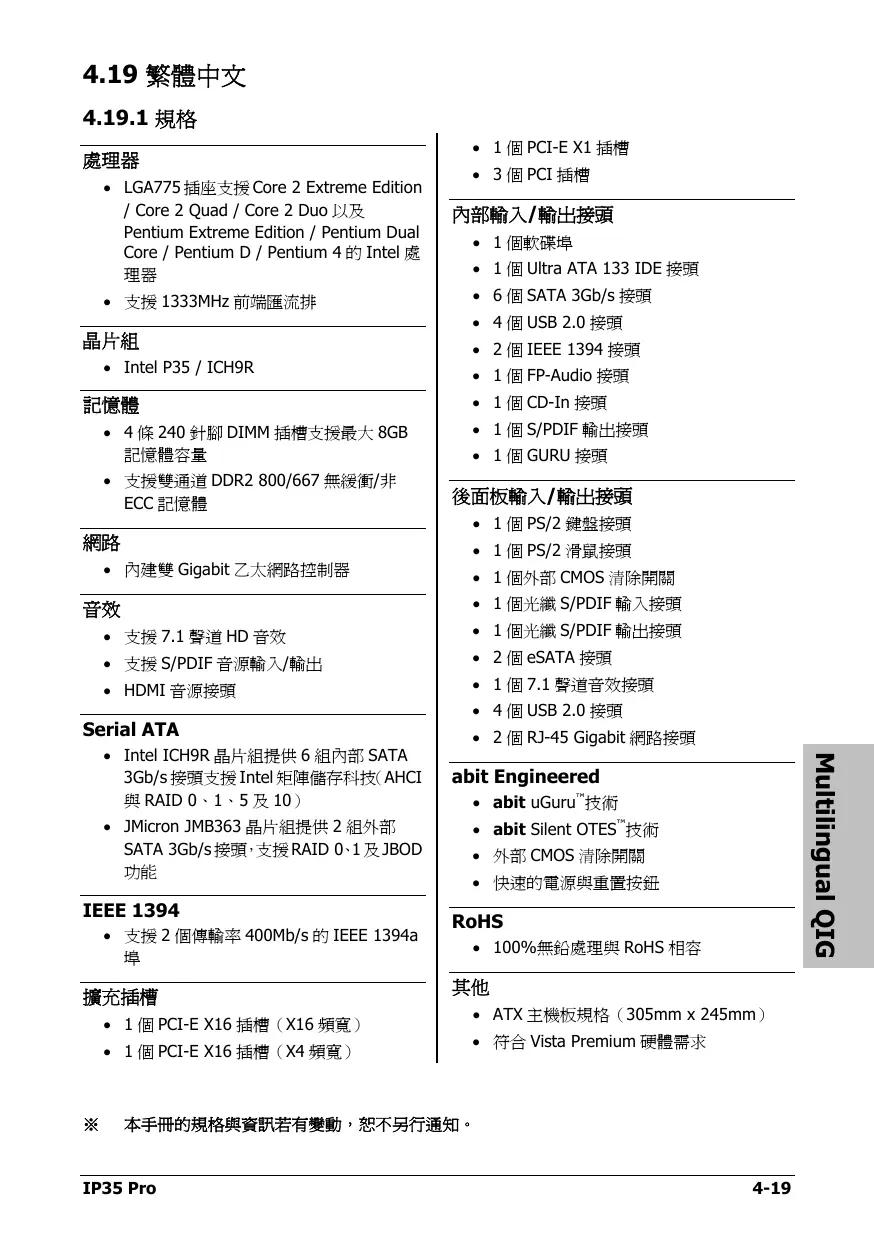

产品类型	主板
品牌	ABIT
型号	IP35 PRO
外形尺寸	ATX
CPU插槽	LGA775
芯片组	Intel P35
内存类型	DDR2
内存插槽数量	4
扩展插槽	1 PCIe x16, 1 PCIe x4, 2 PCIe x1, 3 PCI
存储接口	6 SATA 3 Gb/s, 1 PATA
后置I/O端口	1 鼠标 PS/2, 1 键盘 PS/2, 1 LPT, 1 COM, 2 USB, 1 LAN, 1 S/PDIF 光纤输入, 1 S/PDIF 光纤输出, 1 7.1声道音频, 1 IEEE 1394
音频	7.1声道高清音频
网络	千兆以太网
所需电源	ATX 24针 + 4针CPU
尺寸（约）	305 x 245 mm
重量（约）	1.2 kg
主要功能	支持Intel Core 2 Duo/Quad处理器，DDR2内存最高8GB，高级超频，静音OTES被动散热技术
维护与清洁	清洁前断开电源；使用防静电布。
安全	防浪涌保护；操作时遵守ESD预防措施。
备件与可维修性	CMOS电池，SATA线缆，后置I/O挡板；维修复杂，建议找专业人士。
一般信息	使用手册可在notice-facile.com获取PDF版本

常见问题 - IP35 PRO ABIT

ABIT IP35 PRO主板支持哪种处理器？

它支持LGA775插槽的Intel处理器，包括Core 2 Duo和Core 2 Quad。

兼容哪种内存？

非ECC DDR2模块，4个插槽最高8GB。

如何清除CMOS内存？

断开电源，将跳线帽置于'清除CMOS'位置几秒钟，然后放回正常位置。重新连接电源并启动。

前面板连接器有哪些？

连接器包括HLED（硬盘指示灯）、RST（复位）、SPKR（扬声器）、SLED（待机）、PWR（电源）、PLED（电源指示灯）。

主板有USB 3.0端口吗？

没有，只有USB 2.0端口。

可以使用大型CPU散热器吗？

可以，但请检查尺寸是否干扰相邻组件。插槽位于中心，大多数散热器兼容。

如何连接机箱音频线？

将高清音频线连接到主板上的AUDIO1接口。请参阅手册了解具体引脚定义。

有哪些可用扩展插槽？

一个PCIe x16插槽、一个PCIe x4插槽、两个PCIe x1插槽和三个标准PCI插槽。

主板支持CrossFire或SLI吗？

不支持多GPU。只有一个PCIe x16插槽可用。<

在哪里下载完整手册？

在网站notice-facile.com上搜索'ABIT IP35 PRO'。

用户手册 IP35 PRO ABIT

Ce "Guide d'Installation rapide" contient des informations de base dont vous pourrez avoir besoin lors de l'installation de votre carte mère abit. Pour des opérations plus avancées, vous devez vous reporter à la version complète.

Précautions d'installation du matériel

• Toujours il vous faut arrêter l'alimentation électrique et déconnecter le câble électrique de la prise Courant Alternatif avant d'installer la carte ou de changer des paramètres de configuration.
• Mettez-vous à la terre proprement en portant une bande de poignet de sécurité contre les décharges électrostatiques et cela avant d'enlever la carte de son emballage anti-statique.
• Tenez la carte sur les bords. Évitez de toucher les composants qui se trouvent dessus.
• Evitez de toucher les contacts des barrettes et les puces des circuits intégrés (IC).
• Placez la carte sur une surface antistatique mise à la terre ou sur l'emballage antistatique dans lequel se trouvait la carte.

Installation de la carte dans le boîtier

Le boîtier de l'ordinateur pour cette carte mère devrait:

• Accommoder le facteur de forme de cette carte mère.
• Supporter tout le câblage des connecteurs sur la carte mère aux indicateurs et interrupteurs sur le boîtier.
• Être capable de fournir suffisamment de puissance et d'espace pour tous les lecteurs que vous pouvez installer.
• Son modèle E/S dans le panneau arrière doit s'apparer avec les ports E/S et les slots d'extension sur la carte mère.

Pour installer la carte mère dans le boîtier, vous devez:

• Face le côté des ports E/S vers la partie arrêtée du boîtier. Localise les trous des vis à la fois sur la carte mère et sur la base du boîtier.
• Placez tous les boulons ou entretoises nécessaires à la base du boîtier et serrez-les.
• Alignez tous les trous des vis de la carte mère avec ces boulons ou entretouises sur le boiler.
• Serrez toutes les vis.

Afin de prévenir tout court-circuit du circuit PCB, veillez s'il vous plaît ENLEVER les goujons métalliques ou les entreprises s'ils sont déjà installés sur la base du boîtier et n'ont pas de trous de montage sur cette carte mère avec qui s'aligner.

Le cavalier d'effacement de la CMOS

Ce cavalier est utilisé pour effacer la mémoire CMOS afin de paramétrer les contenus du BIOS. Vous pourrez avoir besoin d'effacer la mémoire CMOS si les paramètres du BIOS sont incorrects et empêchant votre carte mère de bien fonctionner.

Pour effacer la mémoire CMOS, déconnectez tous les câbles d'alimentation de la carte mère, installez la fiche du cavalier sur le réglage "Effacer CMOS" pendant quelques secondes, et puis installez la fiche à son réglage "Normal". Réconnectez l'alimentation électrique et redémarrez, le contenu BIOS sera paramétré à nouveau à sa configuration d'usine.

Connecteurs sur le panneau avant: [FPIO1]

• [HLED]: Connecte au cable en nappe de la DEL du lecteur du disque dur (HDD).
• [RST]: Connecte au câble en nappe de l'interrupteur de réinitialisation.
• [SPKR]: Connectez au câble du Haut-parleur du système. [SLED]: Connectez au câble de la DEL de veille.
• [PWR]: Connecte au cable de l'interrupteur de l'alimentation électrique.
• [PLED]: Connecte au câble de la DEL d'alimentation.

Montage de l'assemblage unité centrale de traitement (CPU) & dissipateur thermique

Parce que l'on peut désirer beaucoup de types de CPU et de dissipateurs d’énergie, chacun à des façons différentes de montage, veuillez suivre exactement les instructions de montage que vous pouvez tracer dans l’ensemble que vous venez d’acheter. Le CPU est une unité électronique délicate qui produit des montants énormes de chaleur en fonctionnement. Veuillez donc faire très attention durant l’assemblage.

Après avoir fini d'assembler le dissipateur d'énergie sur le processeur, connectez l'alimentation du ventilateur de refroidissement du CPU au connecteur [CPUFAN1] sur la carte mère.

Installation des barrettes de mémoire

• Poussez vers le bas les pattes d’éjection de chaque côté du connecteur d’extension.
• Alignez la barrette mémoire sur le connecteur d'extension. Ce dernier a un ergot qui doit s'aligner avec l'encoche de la barrette mémoire de façon qu'elle puisse s'emboîter dans un seul sens.
• Installez la barrette mémoire dans le connecteur d'extension en appuyant dessus fermement. Les pattes d'éjection du connecteur se lèvent vers le haut automatiquement et verrouillent les extrémités de la barrette mémoire. Pour enlever la barrette mémoire, poussez simultanément vers le bas les pattes d'éjection de chaque extrémité du connecteur et puis retirez la barrette mémoire.

Connections du panneau arrière

• Mouse: Connecte à la souris PS/2.
• Keyboard: Connecte au clavier PS/2. LPT1: Connecte à l'imprimante ou autres dispositifs qui supportent le protocole de communication parallèle.
• COM1: Connecte au modem externe, à la souris ou autres dispositifs qui supportent le protocole de communication série.
• OPT-IN1: Ce connecteur fournit une connexion S/PIDF en entrée à travers une fibre optique aux apparèts multimédia numériques.
• OPT-OUT1: Ce connecteur fournit une connexion S/PDIF en sortie à travers une fibre optique aux appareils multimédia numériques.
• AUDIO1: Connecte la 7.1 canaux audio.
• IEEE 1394: Connecte aux unités du protocole IEEE 1394. LAN1: Connecte au réseau local d'ordinateurs.
• USB1/USB2: Connecte aux unités du protocole USB.
