AN-M2HD - 主板 ABIT - 免费用户手册

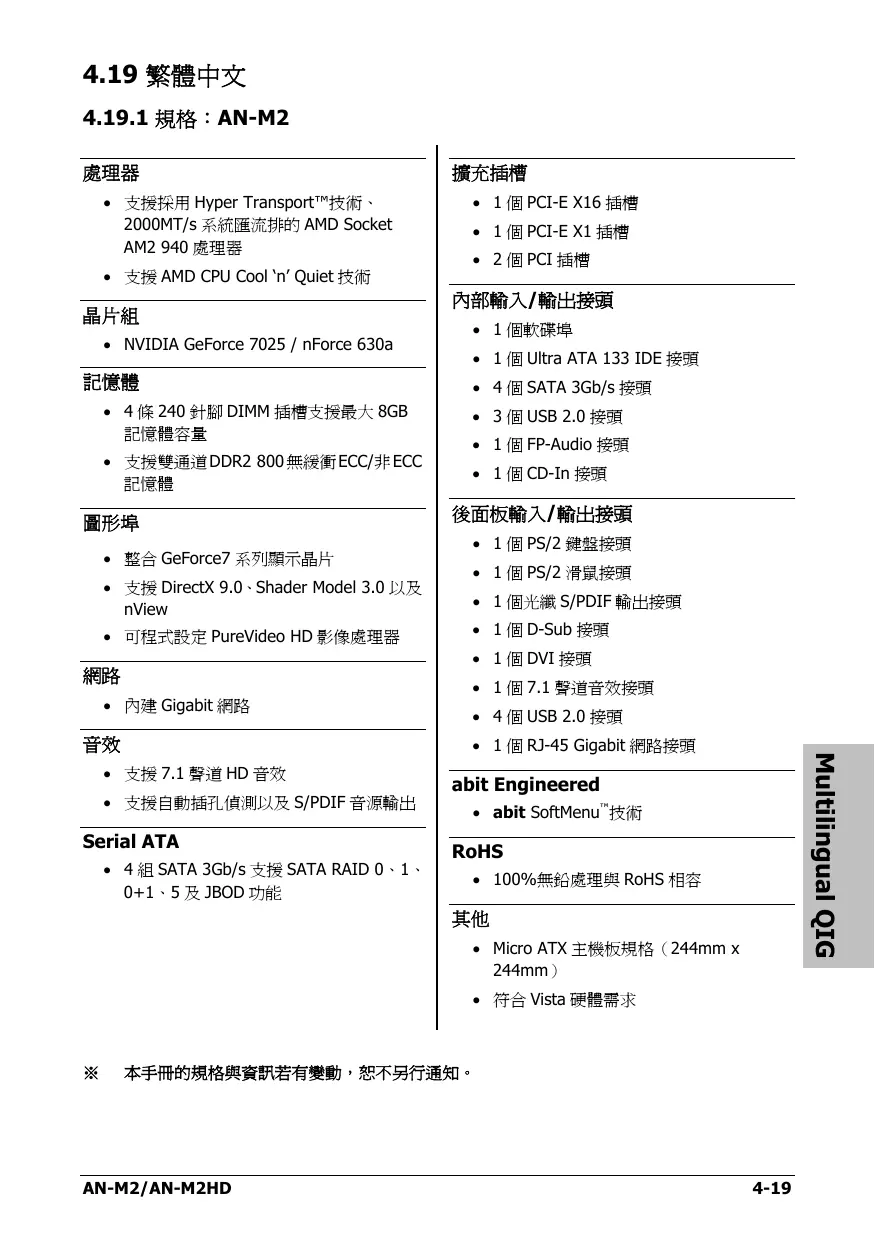

产品类型	主板
品牌	ABIT
型号	AN-M2HD
外形尺寸	ATX
CPU插槽	Socket AM2
芯片组	NVIDIA nForce 430
内存类型	DDR2 SDRAM
内存插槽数量	2（估计）
扩展插槽	1个PCI Express x16，2个PCI，1个PCI Express x1
后置I/O端口	PS/2（鼠标），PS/2（键盘），LPT1，COM1，OPT-IN1，OPT-OUT1，音频7.1，IEEE1394，LAN1，USB1，USB2
音频	7.1声道
网络	以太网10/100/1000 Mbps
电源接口	ATX 24针
CPU风扇接口	CPUFAN1（3针）
主要功能	支持AMD Socket AM2处理器，DDR2内存，光纤S/PDIF端口，IEEE1394
维护与清洁	使用柔软干布。避免化学制品和潮湿。
安全	安装前关闭电源。佩戴防静电手环。
备件与可维修性	不适用。制造商保修。

常见问题 - AN-M2HD ABIT

如何在AN-M2HD主板上清除CMOS？

要清除CMOS，断开电源，将跳线帽放在“清除CMOS”针脚上几秒钟，然后恢复到“正常”位置。重新连接并启动。

处理器风扇应该插在哪里？

将处理器风扇连接到主板上的CPUFAN1接口。

如何安装内存条？

将弹出卡扣向下推，对齐内存条缺口与插槽凸起，然后用力按入直至自动锁紧。

哪些类型的处理器兼容？

该主板支持AMD Socket AM2处理器，如Athlon 64、Sempron和Phenom系列。

如何连接机箱前面板？

使用FPIO1接口连接前面板线缆：硬盘指示灯、复位、扬声器、待机指示灯、电源开关、电源指示灯。

如果主板无法启动怎么办？

检查电源、处理器和内存的安装。尝试清除CMOS。确保CMOS跳线帽处于‘正常’位置。

USB端口在哪里？

USB端口位于后面板（USB1和USB2），并可通过内部接口扩展。

如何安装网络驱动程序？

从ABIT网站下载NVIDIA nForce 430芯片组驱动程序，或使用附带的光盘。

主板支持5.1声道吗？

是的，它通过后面板音频接口支持高达7.1声道的音频。

如何激活IEEE1394端口？

IEEE1394端口默认激活。请确保已从主板光盘安装适当的驱动程序。

用户手册 AN-M2HD ABIT

Ce "Guide d'Installation rapide" contient des informations de base dont vous pouvez avoir besoin lors de l'installation de votre carte mère abit. Pour des opérations plus avancées, vous devez vous reporter à la version complète.

Précautions d'installation du matériel

• Toujours il vous faut arrêter l'alimentation électrique et déconnecter le câble électrique de la prise Courant Alternatif avant d'installer la carte ou de changer des paramètres de configuration.
• Mettez-vous à la terre proprement en portant une bande de poignet de sécurité contre les décharges électrostatiques et ce avant d'élèver la carte de son emballage anti-statique. Tenez-la cartes sur bords. Evitez d'y toucher composants quis reuf tendessus.
• Evitez de toucher les contacts des barrettes et les puces des circuits intégrés (IC).
• Placez la carte sur une surface antistatique mise à la terre ou sur l'emballage antistatique dans lequel se trouvait la carte.

Installation de la carte dans le boîtier

Le boîtier de l'ordinateur pour cette carte mère devrait:

• Accommoder le facteur de forme de cette carte mère.
• Supporter tout le câblage des connecteurs sur la carte mère aux indicateurs et interrupteurs sur le boîtier.
• Être capable de fournir suffisamment de puissance et d'espace pour tous les lecteurs que vous pouvez installer.
• Son modèle E/S dans le panneau arrière doit s'apparer avec les ports E/S et les slots d'extension sur la carte mère.

Pour installer la carte mère dans le boîtier, vous devez:

• Face le côté des ports E/S vers la partie arrêtée du boîtier.
• Localisez les trous des vis à la fois sur la carte mère et sur la base du boîtier.
• Placez tous les boulons ou entretouises nécessaires à la base du boitier et serrez-les.
• Alignez tous les trous des vis de la carte mère avec ces boulons ou entretouises sur le boiler.
• Serrez toutes les vis.

Afin de prévenir tout court-circuit du circuit PCB, veillez s'il vous plaît ENLEVER les goujons métalliques ou les entreprises s'ils sont déjà installés sur la base du boîtier et n'ont pas de trous de montage sur cette carte mère avec qui s'aligner.

Le cavalier d'effacement de la CMOS

Ce cavalier est utilisé pour effacer la mémoire CMOS afin de paramétrer les contenus du BIOS. Vous pourrez avoir besoin d'effacer la mémoire CMOS si les paramètres du BIOS sont incorrects et empêchant votre carte mère de bien fonctionner.

Pour effacer la mémoire CMOS, déconnectez tous les câbles d'alimentation de la carte mère, installez la fiche du cavalier sur le réglage "Effacer CMOS" pendant quelques secondes, et puis installez la fiche à son réglage "Normal". Réconnectez l'alimentation électrique et redémarrez, le contenu BIOS sera paramétré à nouveau à sa configuration d'usine.

Connecteurs sur le panneau avant: [FPIO1]

• [HLED]: Connecte au cable en nappe de la DEL du lecteur du disque dur (HDD).
• [RST]: Connecte au câble en nappe de l'interrupteur de réinitialisation.
• [SPKR]: Connectez au câble du Haut-parleur du système. [SLED]: Connectez au câble de la DEL de veille.
• [PWR]: Connecte au cable de l'interrupteur de l'alimentation électrique.
• [PLED]: Connecte au câble de la DEL d'alimentation.

Montage de l'assemblage unité centrale de traitement (CPU) & dissipateur thermique

Parce que l'on peut désirer beaucoup de types de CPU et de dissipateurs d'énergie, chacun à des façons différentes de montage, veuillez jusqu'à exactement les instructions de montage que vous pouvez trouver dans l'ensemble que vous venez d'acheter. Le CPU est une unité électronique délicate qui produit des montants énormes de chaleur en fonctionnement. Veuillez donc faire très attention durant l'assemblage.

Après avoir fini d'assembler le dissipateur d'énergie sur le processeur, connectez l'alimentation du ventilateur de refroidissement du CPU au connecteur [CPUFAN1] sur la carte mère.

Installation des barrettes de mémoire

• Poussez vers le bas les pattes d’éjection de chaque côté du connecteur d’extension.
• Alignez la barrette mémoire sur le connecteur d'extension. Ce dernier a un ergot qui doit s'aligner avec l'encoche de la barrette mémoire de façon qu'elle puisse s'éclipser dans un seul sens.
• Installez la barrette mémoire dans le connecteur d'extension en appuyant dessus fermement. Les pattes d'éjection du connecteur se lèvent vers le haut automatiquement et verrouillent les extrémités de la barrette mémoire. Pour enlever la barrette mémoire, poussez simultanément vers le bas les pattes d'éjection de chaque extrémité du connecteur et puis retirez la barrette mémoire.

Connections du panneau arrière

• Mouse: Connecte à la souris PS/2.
• Keyboard: Connecte au clavier PS/2. LPT1: Connecte à l'imprimante ou autres dispositifs qui supportent le protocole de communication parallèle.
• COM1: Connecte au modem externe, à la souris ou autres dispositifs qui supportent le protocole de communication série.
• OPT-IN1: Ce connecteur fournit une connexion S/PDIF en entrée à travers une fibre optique aux appareils multimédia numériques.
• OPT-OUT1: Ce connecteur fournit une connexion S/PDIF en sortie à travers une fibre optique aux appareils multimédia numériques.
• AUDIO1: Connecte la 7.1 canaux audio.
• IEEE1394: Connecte aux unités du protocole IEEE1394. LAN1: Connecte au réseau local d'ordinateurs.
• USB1/USB2: Connecte aux unités du protocole USB.
