AN-M2 - 主板 ABIT - 免费用户手册

产品类型	主板
品牌	ABIT
型号	AN-M2
外形尺寸	ATX
尺寸	30.5 cm x 24.4 cm
重量	1.0 kg
处理器插槽	Socket 775
芯片组	Intel P965
内存类型	DDR2
内存插槽数量	4
最大内存容量	8 GB
扩展插槽	1个PCIe x16，2个PCIe x1，3个PCI
SATA接口	6
USB接口	后置4个，内置接头可扩展4个
音频	7.1声道，光纤S/PDIF输出
网络	1个千兆以太网
所需电源	ATX 24针 + 4针CPU
维护与清洁	使用干燥防静电布，请勿使用液体清洁剂。
安全	操作前断开电源，佩戴防静电手环。
配件	SATA数据线，跳线帽，I/O挡板

常见问题 - AN-M2 ABIT

如何在AN-M2主板上清除CMOS？

断开电源，将CMOS跳线帽置于'清除CMOS'插脚几秒钟，然后恢复到'正常'位置。重新连接电源并重启。

AN-M2支持哪种内存？

该主板支持DDR2内存，频率最高800 MHz。请向制造商确认模块兼容性。

如何连接前面板连接器（电源、复位、LED）？

使用FPIO1连接器：PLED（电源指示灯）、PWR（电源开关）、HLED（硬盘指示灯）、RST（复位）、SPKR（扬声器）、SLED（待机指示灯）。注意手册中指示的极性。

AN-M2主板可以安装哪些处理器？

插槽为LGA 775。兼容的处理器包括Intel Core 2 Duo、Pentium D、Pentium 4和Celeron。请查阅ABIT的兼容性列表。

如何在处理器上安装散热器？

按照散热器的说明操作。涂抹导热膏，固定散热器，然后将风扇连接到CPUFAN1连接器上。

如果主板无法启动怎么办？

检查电源（24针+4针CPU）、内存条、处理器和CMOS跳线帽。尝试仅使用一个内存模块启动。

如何更新AN-M2的BIOS？

从ABIT网站下载更新，复制到U盘，然后使用BIOS内置更新工具（通常在启动时按F12进入）。

后部有哪些音频接口？

主板具有7.1声道音频接口（线路输入、线路输出、麦克风、环绕等）以及光纤S/PDIF输出（OPT-IN1和OPT-OUT1）。

我可以在这块主板上使用SATA硬盘吗？

可以，它有6个SATA接口（可能是SATA II）。连接硬盘并在BIOS中配置。

如何连接IEEE 1394（FireWire）设备？

使用后部的IEEE1394端口，或者如果机箱有接口，则使用内部接头。

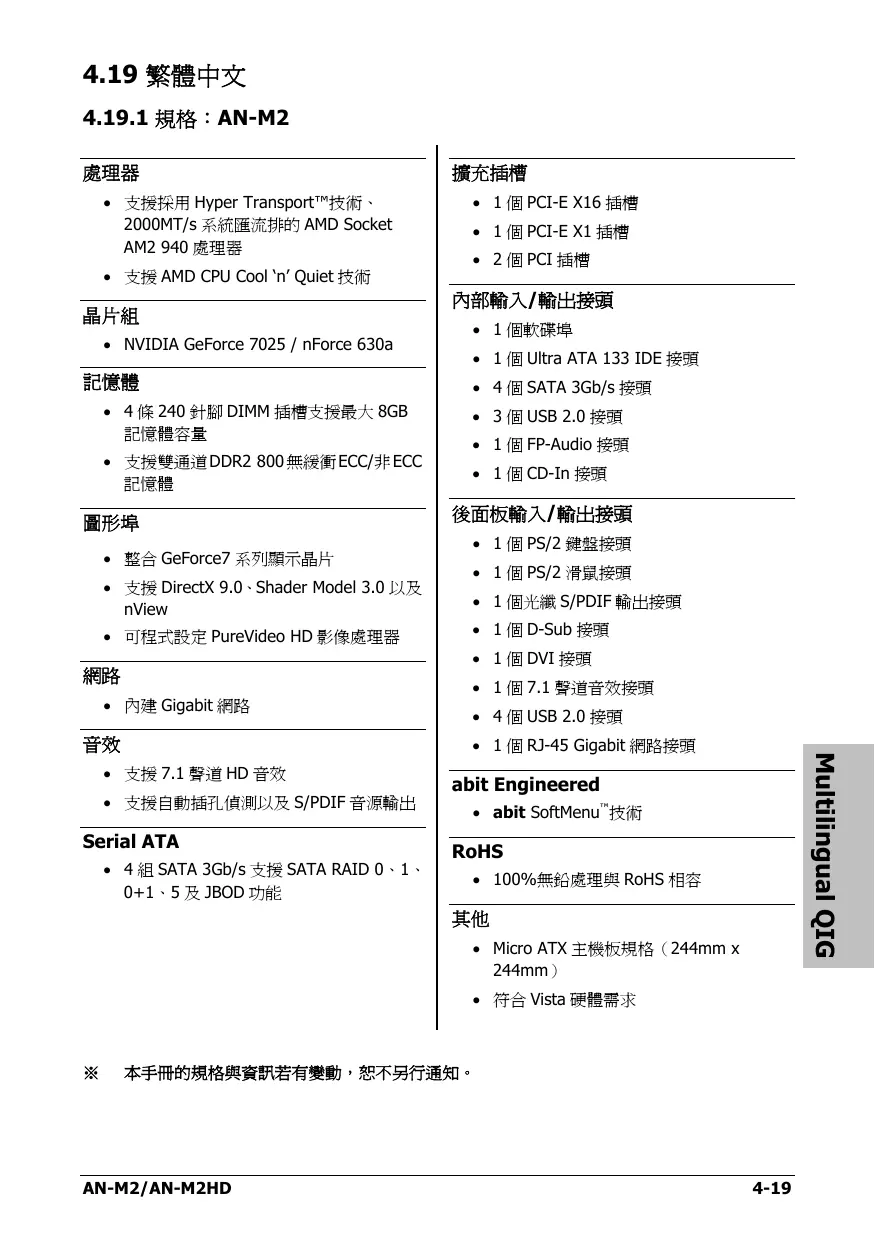

用户手册 AN-M2 ABIT

Ce "Guide d'Installation rapide" contient des informations de base dont vous pouvez avoir besoin lors de l'installation de votre carte mère abit. Pour des opérations plus avancées, vous devez vous reporter à la version complète.

Précautions d'installation du matériel

• Toujours il vous faut arrêter l'alimentation électrique et déconnecter le câble électrique de la prise Courant Alternatif avant d'installer la carte ou de changer des paramètres de configuration.
• Mettez-vous à la terre proprement en portant une bande de poignet de sécurité contre les décharges électrostatiques et cela avant d'enlever la carte de son emballage anti-statique.
• Tenez la carte sur les bords. Évitez de toucher les composants qui se trouvent dessus.
• Evitez de toucher les contacts des barrettes et les puces des circuits intégrés (IC).
• Placez la carte sur une surface antistatique mise à la terre ou sur l'emballage antistatique dans lequel se trouvait la carte.

Installation de la carte dans le boîtier

Le boîtier de l'ordinateur pour cette carte mère devrait:

• Accommoder le facteur de forme de cette carte mère.
• Supporter tout le câblage des connecteurs sur la carte mère aux indicateurs et interrupteurs sur le boîtier.
• Être capable de fournir suffisamment de puissance et d'espace pour tous les lecteurs que vous pouvez installer.
• Son modèle E/S dans le panneau arrière doit s'apparer avec les ports E/S et les slots d'extension sur la carte mère.

Pour installer la carte mère dans le boîtier, vous devez:

• Face le côté des ports E/S vers la partie arrêtée du boîtier. Localise les trous des vis à la fois sur la carte mère et sur la base du boîtier.
• Placez tous les boulons ou entretoises nécessaires à la base du boîtier et serrez-les.
• Alignez tous les trous des vis de la carte mère avec ces boulons ou entretouises sur le boiler.
• Serrez toutes les vis.

Afin de prévenir tout court-circuit du circuit PCB, veillez s'il vous plaît ENLEVER les goujons métalliques ou les entreprises s'ils sont déjà installés sur la base du boîtier et n'ont pas de trous de montage sur cette carte mère avec qui s'aligner.

Le cavalier d'effacement de la CMOS

Ce cavalier est utilisé pour effacer la mémoire CMOS afin de paramétrer les contenus du BIOS. Vous pourrez avoir besoin d'effacer la mémoire CMOS si les paramètres du BIOS sont incorrects et empêchant votre carte mère de bien fonctionner.

Pour effacer la mémoire CMOS, déconnectez tous les câbles d'alimentation de la carte mère, installez la fiche du cavalier sur le réglage "Effacer CMOS" pendant quelques secondes, et puis installez la fiche à son réglage "Normal". Réconnectez l'alimentation électrique et redémarrez, le contenu BIOS sera paramétré à nouveau à sa configuration d'usine.

Connecteurs sur le panneau avant: [FPIO1]

• [HLED]: Connecte au cable en nappe de la DEL du lecteur du disque dur (HDD).
• [RST]: Connecte au câble en nappe de l'interrupteur de réinitialisation.
• [SPKR]: Connectez au câble du Haut-parleur du système. [SLED]: Connectez au câble de la DEL de veille.
• [PWR]: Connecte au cable de l'interrupteur de l'alimentation électrique.
• [PLED]: Connecte au câble de la DEL d'alimentation.

Montage de l'assemblage unité centrale de traitement (CPU) & dissipateur thermique

Parce que l'on peut désirer beaucoup de types de CPU et de dissipateurs d’énergie, chacun à des façons différentes de montage, veuillez suivre exactement les instructions de montage que vous pouvez tracer dans l’ensemble que vous venez d’acheter. Le CPU est une unité électronique délicate qui produit des montants énormes de chaleur en fonctionnement. Veuillez donc faire très attention durant l’assemblage.

Après avoir fini d'assembler le dissipateur d'énergie sur le processeur, connectez l'alimentation du ventilateur de refroidissement du CPU au connecteur [CPUFAN1] sur la carte mère.

Installation des barrettes de mémoire

• Poussez vers le bas les pattes d’éjection de chaque côté du connecteur d’extension.
• Alignez la barrette mémoire sur le connecteur d'extension. Ce dernier a un ergot qui doit s'aligner avec l'encoche de la barrette mémoire de façon qu'elle puisse s'insérer dans un seul sens.
• Installez la barrette mémoire dans le connecteur d'extension en appuyant dessus fermement. Les pattes d'éjection du connecteur se lèvent vers le haut automatiquement et verrouillent les extrémités de la barrette mémoire. Pour enlever la barrette mémoire, poussez simultanément vers le bas les pattes d'éjection de chaque extrémité du connecteur et puis retirez la barrette mémoire.

Connections du panneau arrière

• Souris: Connecte à la souris PS/2.
• Keyboard: Connecte au clavier PS/2. LPT1: Connecte à l'imprimante ou autres dispositifs qui supportent le protocole de communication parallèle. COM1: Connecte au modem externe, à la souris ou autres dispositifs qui supportent le protocole de communication série.
• OPT-IN1: Ce connecteur fournit une connexion S/PDIF en entrée à travers une fibre optique aux appareils multimédia numériques.
• OPT-OUT1: Ce connecteur fournit une connexion S/PDIF en sortie à travers une fibre optique aux appareils multimédia numériques.
• AUDIO1: Connecte la 7.1 canaux audio.
• IEEE1394: Connecte aux unités du protocole IEEE1394. LAN1: Connecte au réseau local d'ordinateurs.
• USB1/USB2: Connecte aux unités du protocole USB.
