Type de produit	Carte mère
Marque	ABIT
Modèle	AN-M2
Facteur de forme	ATX
Dimensions	30,5 cm x 24,4 cm
Poids	1,0 kg
Socket processeur	Socket 775
Chipset	Intel P965
Type de mémoire	DDR2
Nombre de slots mémoire	4
Capacité mémoire maximale	8 Go
Connecteurs d'extension	1x PCIe x16, 2x PCIe x1, 3x PCI
Ports SATA	6
Ports USB	4 à l'arrière, headers pour 4 additionnels
Audio	7.1 canaux, sortie S/PDIF optique
Réseau	1x Gigabit Ethernet
Alimentation requise	ATX 24 broches + 4 broches CPU
Entretien et nettoyage	Utiliser un chiffon sec et antistatique. Ne pas utiliser de produits liquides.
Sécurité	Débrancher l'alimentation avant toute manipulation. Porter un bracelet antistatique.
Pièces détachées	Câbles SATA, embout de cavalier, cache I/O

FOIRE AUX QUESTIONS - AN-M2 ABIT

Comment effacer la mémoire CMOS sur la carte mère AN-M2 ?

Débranchez l'alimentation, placez le cavalier CMOS sur les broches 'Effacer CMOS' pendant quelques secondes, puis remettez-le en position 'Normal'. Rebranchez et redémarrez.

Quel type de mémoire vive est compatible avec l'AN-M2 ?

Cette carte mère accepte de la mémoire DDR2 avec une fréquence allant jusqu'à 800 MHz. Vérifiez la compatibilité des modules auprès du fabricant.

Comment brancher les connecteurs du panneau avant (Power, Reset, LED) ?

Utilisez le connecteur FPIO1 : PLED (alimentation), PWR (interrupteur), HLED (disque dur), RST (reset), SPKR (haut-parleur), SLED (veille). Respectez la polarité indiquée dans la notice.

Quel processeur puis-je installer sur la carte mère AN-M2 ?

Le socket est un LGA 775. Les processeurs compatibles incluent les Intel Core 2 Duo, Pentium D, Pentium 4 et Celeron. Consultez la liste de compatibilité ABIT.

Comment installer le dissipateur sur le processeur ?

Suivez les instructions du dissipateur. Appliquez de la pâte thermique, fixez le dissipateur, puis branchez son ventilateur sur le connecteur CPUFAN1.

Que faire si la carte mère ne démarre pas ?

Vérifiez l'alimentation (24 broches + 4 broches CPU), les barrettes mémoire, le processeur et le cavalier CMOS. Essayez de démarrer avec un seul module mémoire.

Comment mettre à jour le BIOS de l'AN-M2 ?

Téléchargez la mise à jour depuis le site ABIT, copiez-la sur une clé USB, puis utilisez l'outil de mise à jour intégré au BIOS (généralement accessible par F12 au démarrage).

Quels sont les ports audio disponibles à l'arrière ?

La carte dispose de prises pour un système 7.1 canaux (line-in, line-out, micro, surround, etc.) et de sorties S/PDIF optiques (OPT-IN1 et OPT-OUT1).

Puis-je utiliser un disque dur SATA avec cette carte mère ?

Oui, elle possède 6 ports SATA (probablement SATA II). Branchez votre disque et configurez-le dans le BIOS.

Comment brancher un périphérique IEEE 1394 (FireWire) ?

Utilisez le port IEEE1394 à l'arrière ou un header interne si votre boîtier dispose d'une connectique.

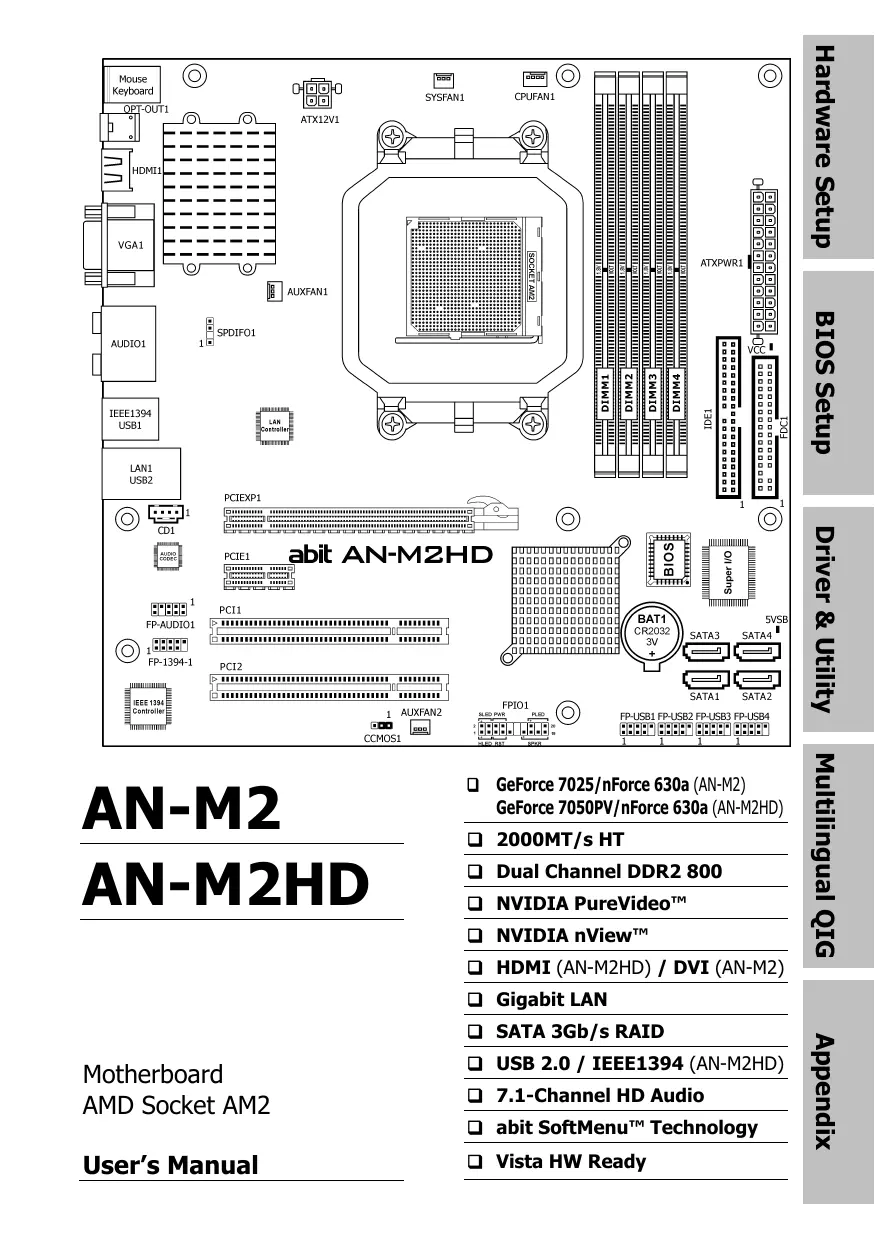

MODE D'EMPLOI AN-M2 ABIT

Ce "Guide d'Installation rapide" contient des informations de base dont vous pouvez avoir besoin lors de l'installation de votre carte mère abit. Pour des opérations plus avancées, vous devez vous reporter à la version complète.

Précautions d'installation du matériel

• Toujours il vous faut arrêter l'alimentation électrique et déconnecter le câble électrique de la prise Courant Alternatif avant d'installer la carte ou de changer des paramètres de configuration.
• Mettez-vous à la terre proprement en portant une bande de poignet de sécurité contre les décharges électrostatiques et cela avant d'enlever la carte de son emballage anti-statique.
• Tenez la carte sur les bords. Évitez de toucher les composants qui se trouvent dessus.
• Evitez de toucher les contacts des barrettes et les puces des circuits intégrés (IC).
• Placez la carte sur une surface antistatique mise à la terre ou sur l'emballage antistatique dans lequel se trouvait la carte.

Installation de la carte dans le boîtier

Le boîtier de l'ordinateur pour cette carte mère devrait:

• Accommoder le facteur de forme de cette carte mère.
• Supporter tout le câblage des connecteurs sur la carte mère aux indicateurs et interrupteurs sur le boîtier.
• Être capable de fournir suffisamment de puissance et d'espace pour tous les lecteurs que vous pouvez installer.
• Son modèle E/S dans le panneau arrière doit s'apparer avec les ports E/S et les slots d'extension sur la carte mère.

Pour installer la carte mère dans le boîtier, vous devez:

• Face le côté des ports E/S vers la partie arrêtée du boîtier. Localise les trous des vis à la fois sur la carte mère et sur la base du boîtier.
• Placez tous les boulons ou entretoises nécessaires à la base du boîtier et serrez-les.
• Alignez tous les trous des vis de la carte mère avec ces boulons ou entretouises sur le boiler.
• Serrez toutes les vis.

Afin de prévenir tout court-circuit du circuit PCB, veillez s'il vous plaît ENLEVER les goujons métalliques ou les entreprises s'ils sont déjà installés sur la base du boîtier et n'ont pas de trous de montage sur cette carte mère avec qui s'aligner.

Le cavalier d'effacement de la CMOS

Ce cavalier est utilisé pour effacer la mémoire CMOS afin de paramétrer les contenus du BIOS. Vous pourrez avoir besoin d'effacer la mémoire CMOS si les paramètres du BIOS sont incorrects et empêchant votre carte mère de bien fonctionner.

Pour effacer la mémoire CMOS, déconnectez tous les câbles d'alimentation de la carte mère, installez la fiche du cavalier sur le réglage "Effacer CMOS" pendant quelques secondes, et puis installez la fiche à son réglage "Normal". Réconnectez l'alimentation électrique et redémarrez, le contenu BIOS sera paramétré à nouveau à sa configuration d'usine.

Connecteurs sur le panneau avant: [FPIO1]

• [HLED]: Connecte au cable en nappe de la DEL du lecteur du disque dur (HDD).
• [RST]: Connecte au câble en nappe de l'interrupteur de réinitialisation.
• [SPKR]: Connectez au câble du Haut-parleur du système. [SLED]: Connectez au câble de la DEL de veille.
• [PWR]: Connecte au cable de l'interrupteur de l'alimentation électrique.
• [PLED]: Connecte au câble de la DEL d'alimentation.

Montage de l'assemblage unité centrale de traitement (CPU) & dissipateur thermique

Parce que l'on peut désirer beaucoup de types de CPU et de dissipateurs d’énergie, chacun à des façons différentes de montage, veuillez suivre exactement les instructions de montage que vous pouvez tracer dans l’ensemble que vous venez d’acheter. Le CPU est une unité électronique délicate qui produit des montants énormes de chaleur en fonctionnement. Veuillez donc faire très attention durant l’assemblage.

Après avoir fini d'assembler le dissipateur d'énergie sur le processeur, connectez l'alimentation du ventilateur de refroidissement du CPU au connecteur [CPUFAN1] sur la carte mère.

Installation des barrettes de mémoire

• Poussez vers le bas les pattes d’éjection de chaque côté du connecteur d’extension.
• Alignez la barrette mémoire sur le connecteur d'extension. Ce dernier a un ergot qui doit s'aligner avec l'encoche de la barrette mémoire de façon qu'elle puisse s'insérer dans un seul sens.
• Installez la barrette mémoire dans le connecteur d'extension en appuyant dessus fermement. Les pattes d'éjection du connecteur se lèvent vers le haut automatiquement et verrouillent les extrémités de la barrette mémoire. Pour enlever la barrette mémoire, poussez simultanément vers le bas les pattes d'éjection de chaque extrémité du connecteur et puis retirez la barrette mémoire.

Connections du panneau arrière

• Souris: Connecte à la souris PS/2.
• Keyboard: Connecte au clavier PS/2. LPT1: Connecte à l'imprimante ou autres dispositifs qui supportent le protocole de communication parallèle. COM1: Connecte au modem externe, à la souris ou autres dispositifs qui supportent le protocole de communication série.
• OPT-IN1: Ce connecteur fournit une connexion S/PDIF en entrée à travers une fibre optique aux appareils multimédia numériques.
• OPT-OUT1: Ce connecteur fournit une connexion S/PDIF en sortie à travers une fibre optique aux appareils multimédia numériques.
• AUDIO1: Connecte la 7.1 canaux audio.
• IEEE1394: Connecte aux unités du protocole IEEE1394. LAN1: Connecte au réseau local d'ordinateurs.
• USB1/USB2: Connecte aux unités du protocole USB.
