用户手册 AB9 QUADGT ABIT

追加 IEEE1394 ポートヘッダ: [FP-1394-1]、[FP-1394-2]

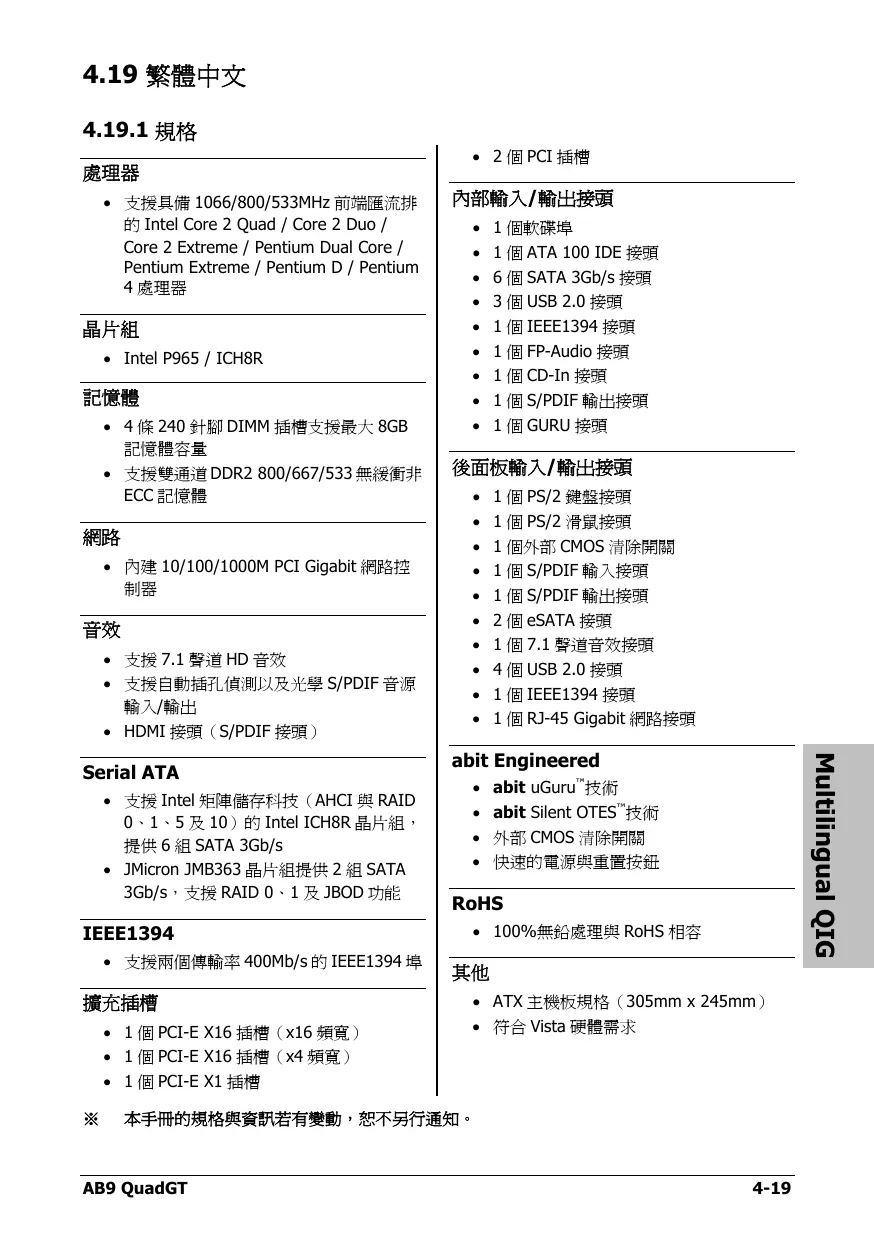

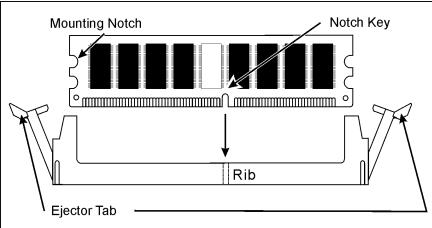

• 4 條 240 針腳 DIMM 插槽支援最大 8GB

• 支援雙通道 DDR2 800/667/533 無緩衝非 ECC 記憶體

• 支援自動插孔偵測以及光學 S/PDIF 音源

• 支援 Intel 矩陣儲存科技（AHCI 與 RAID 0、1、5 及 10）的 Intel ICH8R 晶片組， 提供 6 組 SATA 3Gb/s
• JMicron JMB363 晶片組提供 2 組 SATA 3Gb/s，支援 RAID 0、1 及 JBOD 功能 IEEE1394
• 支援兩個傳輸率 400Mb/s 的 IEEE1394 埠

• 1 個 PCI-E X16 插槽（x16 頻寬）
• 1 個 PCI-E X16 插槽（x4 頻寬）

• 符合 Vista 硬體需求 本手冊的規格與資訊若有變動，恕不另行通知。 AB9 QuadGT 4-19

本「快速安裝略說」僅包含安裝 abit 主機板時所需的 基本硬體資訊。詳細的操作方式，仍請參閱其完整的

附加的 USB 連接埠接頭：[FP-USB1]、[FP-USB2]

除了位於 I/O 面板上的內建 USB 接頭外，您可透過帶有

支架的延長線，連接這些各有兩個附加 USB 連接埠的

• 安裝機板或變換任何設定之前，請先關閉電源並拔

• 從抗靜電袋中取出機板前，請先戴上靜電安全手 環，以確保自己已確實接地。
• 請握住機板的邊緣。請勿接觸機板上的任何元件。
• 請將機板置於已接地的抗靜電平面上，或置於隨附

附加的 IEEE1394 連接埠接頭：[FP-1394-1]、[FP-1394-2]

除了位於 I/O 面板上的內建 IEEE1394 接頭外，您可透

過帶有支架的延長線，連接這些各有一個附加 IEEE1394 連接埠的接頭。

• 機殼上的指示燈及開關支援主機板上的連接線插

• 能提供足夠的電力及空間，以容納所有您想安裝的

• 背面的 I/O 必須配合主機板上的 I/O 連接埠及擴充插 要將主機板安裝至機殼，您應該：
• 將 I/O 連接埠的內部面向機殼的後面。
• 將所需的銅柱或塑膠腳座置於機殼底座並鎖緊。
• 將主機板上所有的螺絲孔與機殼上的銅柱或塑膠腳

要避免造成 PCB 電路短路，請「移除」已安裝在機殼 底座上，及本主機板上沒有安裝孔可對齊的的金屬銅 清除 CMOS 跳線 這個跳線是用來清除 CMOS 記憶體以便重新設定 BIOS 的內容。如果 BIOS 設定有誤導致主機板無法運作，您 可能需要清除 CMOS 記憶體。 若要清除 CMOS 記憶體，拔除主機板上所有的電源線， 將跳線連接到標有「清除 CMOS」的設定數秒鐘，然後 再將跳線插回「一般」設定。插回所有電源並重新啟 動電源時，BIOS 內容將重新設定成預設值。

ATX 電源供應器：[ATXPWR1]、[ATX12V1]

• [PLED]：連接至電源 LED 連接線。 4-20 前面板音效接頭：[FP-AUDIO1] 本接頭提供前面板 HD (高品質) 音效連接。 內部音源連接頭：[CD1]、[AUX1] 這個連接頭可選擇內部光碟機或附加卡的音源輸出。 安裝 CPU 和散熱片配件 由於市面上有多種中央處理器 (Central Processing Unit, CPU) 和專用的散熱片可供選擇，而安裝方式也各有不 同，請確實遵循所購買產品包裝中隨附的安裝指示。 CPU 是一種精密的電子裝置，運作時會散發大量的熱 將散熱片安裝到處理器上以後，請將散熱風扇的電源 連接到主機板上的 [CPUFAN1] 插座。

• Keyboard：連接 PS/2 鍵盤。
• LPT1：連接印表機或其他支援平行通訊協定的裝

• COM1：連接外接數據機、滑鼠或其他支援序列通訊

• OPT-IN1：本插座提供透過光纖連接到數位多媒體裝 置的 S/PDIF 輸入。
• OPT-OUT1：本插座提供透過光纖連接到數位多媒體 裝置的 S/PDIF 輸出。
• AUDIO1: 7.1 聲道音效輸入/輸出連接。
• IEEE1394：連接 IEEE1394 通訊協定裝置。

• 4 条 240 针脚 DIMM 插槽支持最大 8GB

• 支持双信道 DDR2 800/667/533 无缓冲非 ECC 内存

• 支持㉂动插孔侦测以及光㈻ S/PDIF 音源

• 支持 Intel 矩阵储存科技（AHCI 与 RAID 0、1、5 及 10）的 Intel ICH8R 芯片组， 提供 6 组 SATA 3Gb/s
• JMicron JMB363 芯片组提供 2 组 SATA 3Gb/s，支持 RAID 0、1 及 JBOD 功能

• 1 个 PCI-E X16 插槽（x16 频宽）
• 1 个 PCI-E X16 插槽（x4 频宽）

本“快速安装略说”仅包含基本的硬件信息，供您在 安装 abit 主板时进行参考。如需了解高级操作，仍请 参阅其完整的手册版本。

• 在安装主板或更改任何设置前，务必关闭电源并从 交流插座㆖拔掉电源线。
• 从防静电袋㆗取出主板前，应戴㆖静电安全腕带以

• 用手拿着主板的边缘。不要触摸主板㆖的任何元

• 将主板放在接㆞的防静电表面㆖或者放在主板附带

• 支持主板㆖的所㈲线缆连接器，能够连接到底盘㆖

• 能够为您要安装的所㈲驱动装置提供充足的电源和

• 底盘后面板㆖的 I/O 模板与主板㆖的 I/O 端口和扩展 要将主板安装到底盘㆖，您应该：
• 将所㈲销钉或柱杆放到底盘㆖，然后拧紧它们。

附加的 USB 端口接头：[FP-USB1]、[FP-USB2]

除了位于 I/O 面板㆖的板载 USB 连接器外，这些接头可

以通过带线卡的延长电缆分别提供两个附加的 USB 端

附加的 IEEE1394 端口接头：[FP-1394-1]、[FP-1394-2]

除了位于 I/O 面板㆖的板载 IEEE1394 连接器外，这些

接头可以通过带线卡的延长电缆分别提供㆒个附加的 IEEE1394 端口连接。 前面板音频接头：[FP-AUDIO1] 本接头提供前面板 HD (高品质) 音效连接。 内部音频连接器：[CD1]、[AUX1] 此连接器用于从内部 CD-ROM 驱动器或扩展卡的音频 安装 CPU 和过热降温装置 可供选择的㆗央处理单元 (CPU) 及其过热降温装置㈲ 很多种，每㆒种的安装方式都不相同，因此请严格按 照产品包装㆗的安装说明进行操作。CPU 是㆒种精密 的电子设备，工作时会产生大量热量。操作时，务请 将过热降温装置安装到处理器㆖后，把 CPU 冷却风扇 的电源连接到主板㆖的 [CPUFAN1] 连接器。

如果底盘㆖已经安装了㈮属销钉或柱杆，并且在主板 ㆖没㈲它们的安装孔，为防止 PCB 短路，请“取㆘” CMOS 清除跳线 此跳线用于清除 CMOS 存储器以重置 BIOS 内容。当 BIOS 设置不㊣确并导致主板无法工作时，应清除 CMOS 存储器。 要清除 CMOS 存储器，请断开主板㆖的所㈲电源线， 将跳线帽插到“清除 CMOS”位置㆖几秒钟，然后将跳 线帽插回“㊣常”位置。重新接通所㈲电源并启动 后，BIOS 内容将恢复成默认配置。

ATX 电源：[ATXPWR1]、[ATX12V1]

风扇连接器：[CPUFAN1], [SYSFAN1], [AUXFAN1], [NBFAN1]

• [CPUFAN1]：CPU 冷却风扇连接器。
• [SYSFAN1]：系统冷却风扇连接器。
• [AUXFAN1]：辅助冷却风扇连接器。
• [NBFAN1]：北桥冷却风扇连接器。 前面板连接器：[FPIO1]

连接 IDE 硬盘驱动器：[IDE1]、[IDE2]

连接串行 ATA 硬盘驱动器：[SATA1] ~ [SATA4]

• Keyboard：连接 PS/2 键盘。
• LPT1：连接打㊞机或其它支持并行通信㈿议的设

• COM1：连接外部调制解调器、鼠标或支持串行通信

• OPT-IN1：此连接器通过光纤提供 S/PDIF 输入连接， 用于连接数码多媒体设备。
• OPT-OUT1：此连接器通过光纤提供 S/PDIF 输出连 接，用于连接数码多媒体设备。
• AUDIO1：7.1 声道音效输入/输出连接。
• IEEE1394：连接支持 IEEE1394 ㈿议的设备。
• USB1/USB2：连接 USB 设备，如扫描仪、数码扬声 器、㈼视器、鼠标、键盘、集线器、数码相机、操
